滚动轴承型号代号
滚动轴承代号
前言滚动轴承代号虽然只是表示轴承产品结构、尺寸、公差等级、技术特征等产品识别标记，但其通用性、易识别性和系统性对轴承产品的生产、管理和流通具有重要的作用，其中、通用性在国际贸易中的作用更为突出。
我国现行的轴承代号，绝大部分是沿用原苏联的七位数字代号系统。
这种代号系统从技术角度讲，有自己的优点。
但与国际上通用的轴承代号相比较，还有很多不足之处，主要表现在：对同一类型不同结构的轴承表示的数量有局限性；对于同一性质结构的改变，要有不同的结构数字代号表示，不便于记忆；其尺寸系列（直径系列、宽度系列）代号与国际代号不尽相同，个别代号甚至重复使用，具有多义性；就其使用范围讲，在国际上通用性差，有局限性，仅限于我国和原经互会组织成员国使用，在国际市场上影响力极小。
由此可见，它已经不能适应当代轴承日新月异的发展，妨碍了轴承及其配套的主机产品的国际经贸合作。
一般用途滚动轴承代号方法:一般用途滚动轴承代号，是用字母加数字来表示滚动轴承或其分部件（即零部件）的结构、尺寸、公差等级、技术性能等特征的产品符号。
本代号方法中引用了如下轴承外形尺寸标准。
凡标注了标准号的轴承代号，其轴承的外形尺寸即符合该标准的规定。
GB/T273.1 滚动轴承圆锥滚子轴承外形尺寸方案GB/T273.2 滚动轴承推力轴承外形尺寸方案GB/T273.3 滚动轴承向心轴承外形尺寸方案GB/T276 滚动轴承深沟球轴承外形尺寸GB/T281 滚动轴承调心球轴承外形尺寸GB/T283 滚动轴承圆柱滚子轴承外形尺寸GB/T285 滚动轴承双列圆柱滚子轴承外形尺寸GB/T288 滚动轴承调心滚子轴承外形尺寸GB/T292 向心轴承角接触球轴承外形尺寸GB/T293 滚动轴承锁口在内圈上的角接触球轴承外形尺寸GB/T294 向心轴承四点接触球轴承外形尺寸GB/T296 滚动轴承双列角接触球轴承外形尺寸GB/T297 滚动轴承圆锥滚子轴承外形尺寸GB/T299 滚动轴承双列圆锥滚子外形尺寸GB/T300 滚动轴承四列圆锥滚子轴承外形尺寸GB/T301 滚动轴承平底推力球轴承外形尺寸GB/T3882 外球面球轴承和偏心套外形尺寸GB/T4663 滚动轴承推力圆柱滚子轴承外形尺寸GB/T5859 滚动轴承推力调心滚子轴承外形尺寸GB/T6362 滚动轴承双向推力角接触球轴承代号的构成代号是由前置代号、基本代号和后置代号构成。

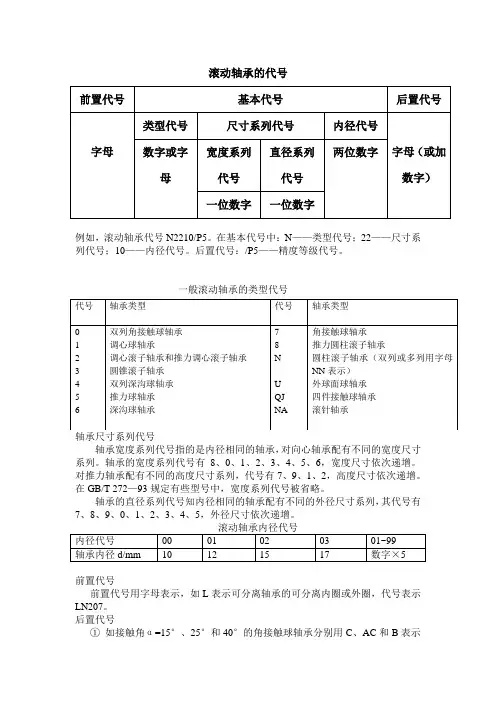

滚动轴承的代号
滚动轴承的代号
例如，滚动轴承代号N2210/P5。
在基本代号中：N——类型代号；22——尺寸系列代号；10——内径代号。
后置代号：/P5——精度等级代号。
一般滚动轴承的类型代号
轴承宽度系列代号指的是内径相同的轴承，对向心轴承配有不同的宽度尺寸系列。
轴承的宽度系列代号有8、0、1、2、3、4、5、6，宽度尺寸依次递增。
对推力轴承配有不同的高度尺寸系列，代号有7、9、1、2，高度尺寸依次递增。
在GB/T 272—93规定有些型号中，宽度系列代号被省略。
轴承的直径系列代号知内径相同的轴承配有不同的外径尺寸系列，其代号有7、8、9、0、1、2、3、4、5，外径尺寸依次递增。
前置代号
前置代号用字母表示，如L表示可分离轴承的可分离内圈或外圈，代号表示LN207。
后置代号
①如接触角α=15°、25°和40°的角接触球轴承分别用C、AC和B表示
内部结构的不同。
代号表示如7210C、7210AC、7210B。
②密封、防尘与外部形状变化代号。
如“—Z”表示轴承一面带防尘盖；N
表示轴承外圈上有止动槽。
如6210—Z、6210N。
③代号举例：30210—表示圆锥滚子轴承，宽度系列代号为0，直径系列代
号为2，内径为50mm，公差等级为0级，游隙为0组。
LN207/P63—表示圆柱滚子轴承，外圈可分离，宽度系列代号为0（0在代号中省略），直径系列代号为2，内径为35mm，公差等级为6级，游隙为3组。
滚动轴承代号
滚动轴承代号根据我国国家标准GB ／T272－93《滚动轴承代号方法》和我国机械行业标准JB／T2974－93《滚动轴承代号方法的补充规定》，常用滚动轴承的代号由基本代号、前置代号和后置代号构成，其排列顺序如下：前置代号基本代号后置代号前置代号用字母表示，表示成套轴承的分部件即零部件或外圈形状的变化表示轴承的基本类型、结构和尺寸后置代号是用字母或字母与数字组合来表示轴承的内部结构，密封与防尘、套圈变形、保持架结构及材料公差等级、游隙及其他特性1、基本代号：基本代号由类型代号、尺寸系列代号和内径代号构成。
例：N 类型代号，圆柱滚子轴承尺寸系列代号为22内径代号，内径为50mm2210双列角接触球轴承，一般省略。
例：3215D调心球轴承。
例：1212调心滚子轴承和推力调心滚子轴承例：29214或22324CA圆锥滚子轴承。
例：30352双列深沟球轴承。
例：4213推力球轴承。
例：51128深沟球轴承。
例：6012角接触球轴承。
例：7207B推力圆柱滚子轴承。
例：89107圆柱滚子轴承。
例：NU307双列或多列圆柱滚子轴承。
例：NN3044四点接触球轴承。
例：QJ3072-Ⅱ、尺寸系列代号：尺寸系列代号由轴承的宽度(或高度)系列代号和直径系列代号组成。
滚动轴承备有各种尺寸规格，以适应主机不同大小的安装部位要求和载荷容量要求，这种尺寸规格经标准化定为尺寸系列，对于同一内径规格，备有多种不同的外径规格和宽度规格，即尺寸系列和宽度系列可供选择。
新代号旧代号新代号旧代号新代号旧代号新代号旧代号1正常15特宽53特宽36特宽60窄70窄71正常11正常12宽22宽23特宽33特宽34特宽44特宽45特宽58特窄86特宽60窄00窄71正常11正常12宽01)2宽23特宽33特宽34特宽44特宽48特窄85特宽50窄06特宽61正常10窄72宽02)1正常03特宽32宽20窄03特宽32宽24特宽4宽度系列9超轻90特轻1注:1)表示轻宽5；2）表示轻宽6。
轴承型号含义
滚动轴承型号代号：
滚动轴承型号代号是指用来表明轴承的内径、直径系列、宽度系列和类型一般最多为五位数，代号分为基本代号，后置代号和前置代号。
后置代码：
轴承的后置代号是用字母和数字等表示轴承的结构、公差及材料的特殊要求等等。
后置代号的内容很多，下面介绍几个常用的代号。
1）内部结构代号是表示同一类型轴承的不同内部结构，用字母紧跟着基本代号表示。
如：接触角为15°、25°和40°的角接触球轴承分别用C、AC和B表示{HotTag}内部结构的不同。
2）轴承的公差等级分为2级、4级、5级、6级、6X级和0级，共6个级别，依次由高级到低级，其代号分别为/PZ、/P4、/PS、/P6、/P6X和/P0。
公差等级中，6X级仅适用于圆锥滚子轴承；0级为普通级，在轴承代号中不标出。
3）常用的轴承径向游隙系列分为1组、2组、0组、3组、4组和5组，共6个组别，径向游隙依次由小到大。
o组游隙是常用的游隙组别，在轴承代号中不标出，其余的游隙组别在轴承代号中分别用/C1、/C2、/C3、/C4、/C5表示。
前置代码：
轴承的前置代号用于表示轴承的分部件，用字母表示。
如用L 表示可分离轴承的可分离套圈；K表示轴承的滚动体与保持架组件等等。
实际应用的滚动轴承类型是很多的，相应的轴承代号也是比较复杂的。
以上介绍的代号是轴承代号中最基本、最常用的部分，熟悉了这部分代号，就可以识别和查选常用的轴承。
常用滚动轴承的类型及其代号
常用滚动轴承的类型及其代号一、前言滚动轴承是机械设备中常见的一种轴承类型，它可以承受较大的径向和轴向负载，并且具有较高的旋转精度和稳定性。
常用的滚动轴承类型有很多种，每种类型都有其特点和适用范围。
本文将介绍常用的滚动轴承类型及其代号。
二、球形滚子轴承1. 代号：2XXX2. 特点：球形滚子轴承是最常见的滚动轴承之一，其内圈和外圈之间采用球形滚子作为滚动体，可以在较大的径向负载下工作，并且具有较高的旋转精度和稳定性。
3. 应用范围：球形滚子轴承适用于需要支持较大径向负载和一定程度的轴向负载的机械设备，如汽车、电机、冶金机械等。
三、圆锥滚子轴承1. 代号：3XXX2. 特点：圆锥滚子轴承是一种能够同时支持径向和轴向负载的滚动轴承，其内圈和外圈之间采用圆锥形滚子作为滚动体，可以在较大的径向和轴向负载下工作，并且具有较高的旋转精度和稳定性。
3. 应用范围：圆锥滚子轴承适用于需要支持较大径向和轴向负载的机械设备，如汽车、飞机、重型机械等。
四、圆柱滚子轴承1. 代号：4XXX2. 特点：圆柱滚子轴承是一种能够支持较大径向负载的滚动轴承，其内圈和外圈之间采用圆柱形滚子作为滚动体，可以在较大的径向负载下工作，并且具有较高的旋转精度和稳定性。
3. 应用范围：圆柱滚子轴承适用于需要支持较大径向负载的机械设备，如重型机械、冶金设备等。
五、角接触球轴承1. 代号：7XXX2. 特点：角接触球轴承是一种能够同时支持径向和轴向负载的滚动轴承，其内圈和外圈之间采用球形滚子作为滚动体，可以在较大的径向和轴向负载下工作，并且具有较高的旋转精度和稳定性。
3. 应用范围：角接触球轴承适用于需要支持较大径向和轴向负载的机械设备，如机床、电机、汽车等。
六、推力球轴承1. 代号：5XXX2. 特点：推力球轴承是一种能够支持较大轴向负载的滚动轴承，其内圈和外圈之间采用球形滚子作为滚动体，可以在较大的轴向负载下工作，并且具有较高的旋转精度和稳定性。

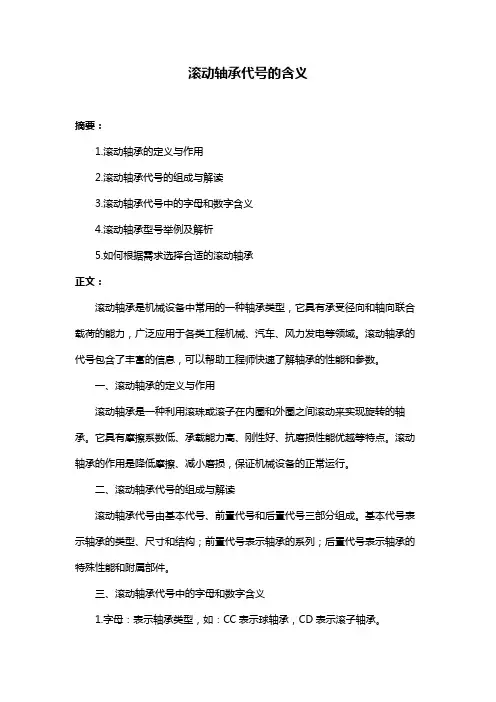

滚动轴承代号的含义
滚动轴承代号的含义摘要：1.滚动轴承的定义与作用2.滚动轴承代号的组成与解读3.滚动轴承代号中的字母和数字含义4.滚动轴承型号举例及解析5.如何根据需求选择合适的滚动轴承正文：滚动轴承是机械设备中常用的一种轴承类型，它具有承受径向和轴向联合载荷的能力，广泛应用于各类工程机械、汽车、风力发电等领域。
滚动轴承的代号包含了丰富的信息，可以帮助工程师快速了解轴承的性能和参数。
一、滚动轴承的定义与作用滚动轴承是一种利用滚珠或滚子在内圈和外圈之间滚动来实现旋转的轴承。
它具有摩擦系数低、承载能力高、刚性好、抗磨损性能优越等特点。
滚动轴承的作用是降低摩擦、减小磨损，保证机械设备的正常运行。
二、滚动轴承代号的组成与解读滚动轴承代号由基本代号、前置代号和后置代号三部分组成。
基本代号表示轴承的类型、尺寸和结构；前置代号表示轴承的系列；后置代号表示轴承的特殊性能和附属部件。
三、滚动轴承代号中的字母和数字含义1.字母：表示轴承类型，如：CC表示球轴承，CD表示滚子轴承。
2.数字：表示轴承尺寸，如：6表示内径为6mm，16表示外径为16mm。
3.字母和数字组合：表示轴承的结构，如：68表示内圈无挡边，69表示外圈无挡边。
四、滚动轴承型号举例及解析以一款内径为6mm、外径为16mm、宽度为12mm的球轴承为例，其型号为6816。
其中，“68”表示轴承类型为内圈无挡边的球轴承，“16”表示轴承尺寸为直径16mm，“12”表示轴承宽度为12mm。
五、如何根据需求选择合适的滚动轴承1.根据负载大小选择轴承类型：轻载选球轴承，重载选滚子轴承。
2.根据转速要求选择轴承精度：高速选高精度轴承，低速选普通精度轴承。
3.根据安装空间选择轴承尺寸和结构：空间受限选小型轴承，空间充足选大型轴承。
4.根据工作环境选择轴承材料和防护措施：恶劣环境选不锈钢轴承，易受冲击选带挡边轴承。
滚动轴承形位公差代号标准
滚动轴承形位公差代号标准
滚动轴承形位公差代号标准是按照国际标准ISO 492：2014的要
求制定的。
该标准规定了滚动轴承的形位公差代号，用于表示滚动轴
承的尺寸精度等级。
滚动轴承的形位公差代号由字母和数字组成，具体表示如下：
- 第一个字母表示滚动轴承的尺寸精度等级，有P（普通精度）和SP （特高精度）两种等级。
- 第二个字母表示轴承的公差等级，有N（一般公差）、NR（较小公差）和NBR（较大公差）三种等级。
- 第一个数字表示内径公差等级，一般从0到9表示。
数字越小代表
公差等级越小，尺寸精度越高。
- 第二个数字表示外径公差等级，同样从0到9表示。
数字越小代表
公差等级越小，尺寸精度越高。
例如，滚动轴承的形位公差代号为P6表示滚动轴承为普通精度
等级、一般公差、内径公差等级为6级、外径公差等级为6级。
需要注意的是，滚动轴承的具体形位公差代号还需要根据实际情
况进行选择，最好参考相关标准或咨询专业人士。
滚动轴承基本代号
滚动轴承基本代号
1、内径代号：右起第一、二位数字，00、01、0
2、03表示10、12、15、17mm内径，04
以后是5的倍数
2、直径系列：右起第三位数，代号为7、8、9、0、1、2、
3、
4、5，外径尺寸依次递增。
3、宽度系列：右起第四位数，代号为8、0、1、2、3、
4、
5、6，宽度依次递增，多数轴承
在代号中不标出代号0，但调心滚子轴承（20000）和圆锥滚子轴承（30000），应标出0。
直径系列和宽度系列代号统称尺寸系列代号
4、轴承类型代号：右起第五位数字或字母表示
后置代号
1、内部结构代号：表示同一类型轴承不同的内部结构，用字母紧跟基本代号，角接触球轴
承15度、25度、40度分别用C、AC、B表示
2、轴承公差等级，代号为/P2、/P4、/P5、/P6（/P6x）、/P0共5个级别，等级依次高到低，
6x仅用于圆锥滚子轴承，0级为普通级，不标注
3、常用轴承径向游隙系列：代号为/C1、/C2、/C0、/C3、/C
4、/C5共6个组别，0组游隙
是常用游隙组别，在轴承代号中不标出。
滚动轴承分类及代号
离
内
可
角
单分
接角列离
触接
型
向触
圈 可 分
内圈可分离的（单列 向心）角接触球轴承
离
四 点 （双半内圈单列向心）
心球
球轴
角轴承
向 心 轴 承
接 触 向 心 轴
承
接 双触 半 内 圈三
点 接 触
四点接触球轴承
（双半内圈单列向心） 三点接触球轴承
承
不
双 列
可 分 离
型
有 装 填 槽
双列（向心）角接触 球轴承
(单列向心)
单
滚针和（单
向 推 向）推力圆
力 柱滚子组合
圆 轴承
柱
滚 （单列向心）
双 子 滚针和双向
向
推力圆柱滚
子组合轴承
简图
类型代号 标准编号
NKX
JB 3122
NKIA
NKIB
JB 2123
NKXR
ZB JII 011
ZARN
JB/T 6644
二. 滚动轴承代号方法
GB/T 272—1993 《滚动轴承 代号方法》 滚动轴承类型代号
滚动轴承分类 及新旧型号对照
一. 滚动轴承分类
GB/T 271—1997 《滚动轴承 分类》 滚动轴承结构类型
轴承基本类型
轴承结构分类
名称
—
(单列向心)深沟球 轴承
带 带顶丝(单列向心)
顶 外球面(深沟)球轴
无
丝承
装
向 心 轴 承
径 向 接 触 轴 承
径 向 接 触 球 轴 承
深 沟 球 轴 承
JB/T 7915
56
—
23
常用滚动轴承代号表示方法
代号
轴承类新
0 深沟球轴承 1 角接触球轴承 2 推力圆柱滚子轴承
3 圆柱滚子轴承 4 外球面球轴承 5 四点接触球轴承
代号 6 7 8
N U QJ
注：1、类型代号后面或前面有的还可以加注字母或数字，表示该类型 轴承的再细 区别。
2、滚针轴承类型代号未包括在此表内。
表示意义及示例
代号
表示意义及示例
- 公差等级为普通级的深沟球轴承 6203 -
径向游隙为0级的深沟球轴承 6210
/P6 公差等级为6级的深沟球轴承 6203/P6 /C1 径向游隙为1组的双列圆柱滚子轴承 NN3006/C1
/P6X 公差等级为6X级的圆锥滚子轴承 30210/P6X
/C2 径向游隙为2组的深沟球轴承 6210/C2
ZW 双列滚针保持架组件 K20X25X40ZW
五、轴承后置代号之 密封、防尘与外部形状变化组
代号 K
K30 N -RS -RZ -Z
-RZS
-ZN
-ZNR
U -2FS
表示意义及示例 有圆锥孔调心球轴承 1210K 有圆锥孔（1：30）调心滚子轴承 24122K30 外圈上有止动槽的深沟球轴承 6210N 一面带密封圈(接触式)的深沟球轴承 6210-RS 一面带密封圈(非接触式)的深沟球轴承 6210-RZ 一面带防尘盖的深沟球轴承 6210-Z 一面带密封圈(接触式)，另一面带防尘盖的 深沟球轴承 6210-RZS 一面带防尘盖，另一面外圈有止动槽的 深沟球轴承 6210-ZN 一面带防尘盖，另一面外圈有止动槽并带止动环的 深沟球轴承 6210-ZNR 带球面座圈的推力球轴承 53210U 两面带毡圈密封的宽内圈深沟球轴承 6206-2FSWB
滚动轴承的尺寸系列代号
滚动轴承的尺寸系列代号
1. 6000系列，内径从10mm到200mm不等，适用于一般工业设备和机械。
2. 6200系列，内径从10mm到100mm不等，适用于较高速度和较高温度下的工作环境。
3. 6300系列，内径从10mm到150mm不等，适用于承受较大载荷和较高速度的工作环境。
4. 6400系列，内径从10mm到200mm不等，适用于承受较大径向和轴向载荷的工作环境。
5. 6800系列，内径从10mm到200mm不等，适用于一些特殊的轴承应用。
此外，还有其他一些特殊用途的滚动轴承尺寸系列代号，如超薄型轴承系列、角接触球轴承系列等。
这些尺寸系列代号的设定，有利于轴承的标准化和通用化，方便用户选择和替换轴承，也有利于轴承制造商进行生产和管理。
总的来说，滚动轴承的尺寸系列代
号是根据其内径尺寸和特定用途进行编码的，用户可以根据实际需求选择合适的轴承型号。
说明代号为6209和30420的滚动轴承的含义
说明代号为6209和30420的滚动轴承的含义
<b>滚动轴承的含义：</b>
1. 6209滚动轴承：
6209滚动轴承又称深沟球轴承，它通常由内圈、外圈、滚针、保持架和密封结构
组成。
这种轴承具有较大的可载荷和较小的负荷，它可以承受径向、轴向和同步载荷。
它通常用于电机低速应用，如车轮、汽车发动机、减速机和电动机的减速装置。
2. 30420滚动轴承：
30420滚动轴承是由内外环、滚针、调心架和密封结构组成的滚针轴承，这种轴承
具有较大的负荷，可以承受径向和轴向负荷，是大型和重型机械设备的精密轴承。
它通常用于较大的转速，如汽车、轿车和自行车，以及实验装置、机床和真空泵上。
它还可以用于海上和空中机械。
总之，6209滚动轴承和30420滚动轴承是由内外圈、滚针、保持架和密封结构组成的滚针轴承，可以承受径向、轴向和同步载荷，具有较大的可载荷和较大的负荷功能。
6209滚动轴承主要应用于电机低速驱动应用，而30420滚动轴承则主要
用于较大的转速，如汽车、轿车和自行车，以及实验装置、机床和真空泵上。
滚动轴承代号
E 203
Ex 7210 D 203 C 203 B 203
滚动轴承的代号
★后置代号
★游隙代号 ★振动代号 ★配置代号 ★带附件轴承代号
小
C1 C2 Cm C0 C3 C4 C5
加 速 度 型 速 度 型
Z1
DB
成对背对背安装 DF 成对面对面安装 DT 成对串联安装
轴承代号+附件代号
带紧定套 带退卸套 带内圈 带斜挡圈
滚动轴承的代号
★基本代号（续）
2、尺寸系列代号（续）
直 径 系 列 代 号 向心轴承 推力轴承
宽度系列代号
8 0 1 2 3 4 5 6 7 尺寸系列代号
高度系列代号
9 1 2
7
8 9
-
08 09
17
18 19
28 29
37
38 39
48 49
58 59
68 69
-
-
-
-
0
1 2 3 4 5
82 83 -
D
C A B S
碳氮共渗保持架
有镀层的保持架 外圈引导 内圈引导 引导面有润滑槽
滚动轴承的代号
★后置代号
4、公差等级代号
代号对照
新标准 P0 旧标准 G 新标准 6203
示例对照
旧标准 203
P6
P6X P5 P4 P2
E
EX D C B
6203/P6
30210/P6X 6203/P5 6203/P4 6203/P2
AC D ZW
角接触球轴承 公称接触角a=25° 剖分式轴承 滚针保持架组件 双列
7210 AC K 50×55×20 D K 50×55×20 ZW
轴承型号字母代号表示什么
轴承型号字母代号表示什么CA 可任意（同向串对，面对面或者背靠背）CB 配对安装的单列角接触球轴承CC 背靠背或者面对面排列时，轴向安装前内部间隙与正常值之比较：小（CA），正常（CB），较大（CC）G 可任意（同向串连，背靠背，面对面）配对安装的单列角接触轴承。
面对面或者背靠背排列时，轴承内有一定的安装前轴向间隙GA 可随意（串联，背靠背，面对面）GB 配对安装的单列角接触轴承GC 面对面或者背靠背排列时，轴承内有较轻（GA）中等（GB）或者较重（GC）预负荷K 锥形内孔，直径锥度1：20K30 锥形内孔，直径锥度1：30-LS 轴承一侧具接触式油封，内圈无油封凸槽-2LS 轴承二侧LS油封N 外圈圆柱面有止动槽N2 外圈上有二个定位槽（成180度）PP 轴承（支承滚轮轴承，凸轮随动轴承）二侧具接触式油封RS 轴承（滚针轴承）一侧具有合成橡胶或聚氢基甲酸酯接触式油封-RS1 轴承一侧具亲钢板合成橡胶接触式油封-2RS1 轴承二侧具有ES1油封-RS 轴承（滚针轴承）两侧具RS油封-RZ 轴承一侧具亲钢板合成橡胶擦油封-2RZ 轴承两侧具RZ油封X1：基本尺寸经修正后符合ISO标准2：柱行滚动面（支承滚轮轴承，凸轮随动轴承）-Z 轴承一侧具防尘盖（非摩擦油封）-2Z 轴承两侧具Z防尘盖-ZN 防尘盖位置止动槽异侧2ZN 轴承两侧具Z防尘盖，外圈带止动槽-ZNR 同-2Z，且带止动圈-2ZNR 同-2ZN，且带止动圈保持架F 钢活特殊铁制造机保持架J 钢板冲压成行保持架L 轻合金机削保持架M 黄铜机削保持架MP 窗型黄铜机削保持架P 玻璃织维增强尼龙6.6模注保持架TN 塑胶模注保持架Y 满滚子轴承（无保持架）VH 由非分离型滚子祝贺件结构成的满滚子轴承（圆柱滚子轴承）轴承精度P4 尺寸精度符合ISO4级公差（比P5级精密）P4A 尺寸精度符合ISO4级公差，运动精度相当于AFBMA标准ABEC9级P5 尺寸及运动精度符合ISO5级公差（精度高于P6）P6 尺寸及运动精度相当于AFBMA标准ABEC9级PA9A 尺寸精度相当于AFBMA标准ABEC9级，运行精度比PA9A高内部间隙C1 间隙小于C2C2 间隙小于普通级C3 间隙大于普通级C4 间隙大于C3C5 间隙大于C4当间隙后缀与P4,P5或者P6结合时，间隙后缀省去C。
轴承代号含义说明
轴承代号含义说明轴承代号由基本代号，前置代号和后置代号构成。
基本代号表示轴承系列及尺寸，前置代号表示轴承类型及轴承零件，位于基本代号之前，后置代号表示轴承的结构，保持架，密封与防尘，公差，油隙，热处理等技术要求，位于基本代号之后。
1.前置代号C-圆柱滚子轴承附件（或轴承本身），例：C0021045C-成对安装圆锥滚子轴承，面对面安装，例：45C3021046C-成对安装圆锥滚子轴承，背对背安装，例：46C302104CRI-四列圆柱滚子轴承内圈，例：4CRI4560F4CRO-四列圆柱滚子轴承外圈，例：4CRO660AFE-磁电机球轴承，外径为正公差，例：E10EN-磁电机球轴承，外径为负公差，例：EN10IR-滚针轴承内圈（英制），例：IR1212IRA-滚针轴承内圈，比IR系列宽（英制），例：IRA20IRM-滚针轴承内圈，例：IRM710M-最大载荷容量型球轴承，例：M6311OR-滚针轴承，只有外圈，例：OR10876F-深沟球轴承带凸缘，例：F603TR-尺寸非标准的单列圆锥滚子轴承，例：TR060702W-宽型，深沟球轴承，例：W602ZZX2.后置代号（1）内部结构A-角接触轴承，接触角30度（不标出），例：7210B-角接触轴承，接触角40度，例：7210BC-角接触轴承，接触角15度，例：7210CC-圆锥滚子轴承，接触角20度，例：30303CD-圆锥滚子轴承，接触角28度30分，例：30305DG-压缩轴向油隙的调心和圆锥滚子轴承J-圆锥滚子轴承，符合ISO分组，例：30206JN-圆锥滚子轴承，特殊噪声要求，例：30208NR-加大负荷容量的调心，圆锥和圆柱滚子轴承，例：22228R（2）密封和防尘OR-球轴承带O型密封圈，例：6201+ORRK-单面，双唇接触式合成橡胶密封，例：6210RK2RK-双面，双唇接触式合成橡胶密封，例：6210.2RKRS-单面，接触式合成橡胶密封，例：6210RS2RS-双面，接触式合成橡胶密封，例：6210-2RSRSA-单面，带金属罩接触式合成橡胶密封，例：88107RSA2RSA-双面，带金属罩接触式合成橡胶密封，例：88107-2RSARSB-单面，带加卡金属罩的接触式合成橡胶密封，例：88107RSB2RSB-双面，带加卡金属罩的接触式合成橡胶密封，例：88107-2RSB RSC-硅橡胶制RS型密封，例：6210RSCRSD-聚丙烯橡胶制RS型密封，例：6210RSDRSE-单面，挡边引导接触式合成橡胶密封，例：6206RSE2RSE-双面，挡边引导接触式合成橡胶密封，例：6206-2RSERSF-RS型氟化橡胶密封，例：6210RSFRU-单面，非接触式合成橡胶密封，例：6205RU2RU-双面，非接触式合成橡胶密封，例：6205-2RUTR-单面，三唇金属罩合成橡胶密封，例：4508B-TR2TR-双面，三唇金属罩合成橡胶密封，例：4508B-2TRU-一面带接触式合成橡胶密封的滚针轴承，例：NA4916UUU-二面带接触式合成橡胶密封的滚针轴承，例：NA4916UUZ-单面钢制防尘盖，例：6205.ZZZ-双面钢制防尘盖，例：6205ZZZL-单面，L型内径的钢制防尘盖，例：6207ZLZX-单面，由止动环压紧的钢制防尘盖，例：6205ZXZXL-由止动环压紧L型内径单面钢制防尘盖，例：6203ZXLZZL-钢制防尘盖，双面，L型内径，例：6203ZZLZZX-钢制防尘盖，双面，由止动环压紧，例：605ZZXZZXL-钢制防尘盖，双面，由止动环压紧，L型内径，例：6303ZZXL （3）套圈形状a-大于标准倒角的非标准倒角，例：6205aB-圆锥滚子轴承，外圈带凸缘，例：30210BBI-双半内圈球轴承，例：6215BIBO-双半外圈球轴承，例：6215BOD-圆锥滚子轴承，双外圈或双内圈（英制），例：594/592DK-带锥孔轴承，锥度为1：12，例：1210KK30-带锥孔轴承，锥度为1：30，例：23026K30N-外圈带止动槽轴承，例：6206NC-带锁孔的圆锥滚子轴承NR-外圈带止动环轴承，例：6210NRY-小于标准倒角尺寸的非标准倒角，例：30206YS-圆锥滚子轴承，非标准倒角（斜倒角）SG-内径带螺旋槽的圆锥滚子轴承T-锥孔或锥形外径（英制）圆锥滚子轴承TD-双列、锥孔或锥形外径（英制）圆锥滚子轴承W-双内圈、端面带槽的圆锥滚子轴承，例：47T694625WHW-外圈有润滑油沟槽和孔的圆柱滚子轴承，例：NU316WWi-圆柱滚子轴承（1-外圈有润滑油孔；2-内圈有润滑油孔和槽；3-内圈有润滑油孔；4-内、外圈有润滑油孔；5-内、外圈有润滑油孔和槽；6-外圈有润滑油孔和槽，内圈有润滑油孔；10-外圈带锁孔；11-外圈带润滑油孔和锁孔；13-外圈带锁孔，内圈带润滑油孔；14-内圈带润滑油孔，外圈带润滑油孔和锁孔；I=1,2，…）。
滚动轴承类型及代号特点
滚动轴承类型及代号特点
滚动轴承是一种常见的机械零件，它可以承受较大的径向和轴向载荷，同时也能够承受一定的转矩。
滚动轴承的类型和代号特点有很多，下面我们来逐一介绍。
1. 深沟球轴承（代号：6xxx）
深沟球轴承是最常见的滚动轴承之一，它的特点是结构简单、使用方便、价格便宜。
深沟球轴承主要用于承受径向载荷，也可以承受一定的轴向载荷。
它的代号一般以6开头，如6000、6200、6300等。
2. 圆锥滚子轴承（代号：3xxx）
圆锥滚子轴承主要用于承受较大的径向和轴向载荷，它的内外圆锥面角度相等，可以在轴和壳体之间产生一个相对的角度。
圆锥滚子轴承的代号一般以3开头，如30200、30300、31300等。
3. 调心球轴承（代号：2xxx）
调心球轴承主要用于承受较大的径向和轴向载荷，同时还能够承受一定的倾斜角度和轴向偏移。
调心球轴承的代号一般以2开头，如2200、2300、2400等。
4. 圆柱滚子轴承（代号：Nxxx）
圆柱滚子轴承主要用于承受较大的径向载荷，它的滚子是圆柱形的，可以在轴和壳体之间产生一个相对的角度。
圆柱滚子轴承的代号一般以N开头，如NU、NJ、NUP等。
5. 推力球轴承（代号：5xxx）
推力球轴承主要用于承受较大的轴向载荷，它的滚子是球形的，可以在轴和壳体之间产生一个相对的角度。
推力球轴承的代号一般以
5开头，如51100、51200、51300等。
以上就是常见的滚动轴承类型及代号特点，每种类型的滚动轴承都有其独特的特点和适用范围。
在选择滚动轴承时，需要根据实际的使用情况和要求来选择合适的类型和规格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滚动轴承型号代号
1．基本代号
阿基本代号用来表明轴承的内径、直径系列、宽度系列和类型，一般最多为五位数，先分述如下：
1）轴承内径用基本代号右起第一、H位数字表示。
对常用内径d=20～480mm的轴承内径一般为5的倍数，这两位数字表示轴承内径尺寸被5除得的商数，如04表示d＝20mm；12表示 d＝60mm 等等。
对于内径为10mm、12mm、15mm和17mm的轴承，内径代号依次为00、01、02和03。
对于内径小于10mm和大于500mm 轴承，内径表示方法另有规定，可参看 GB／T272—93。
2）轴承的直径系列（即结构相同、内径相同的轴承在外径和宽度方面的变化系列）用基本代号右起第三位数字表示。
例如，对于向心轴承和向心推力轴承，0、1表示特轻系列；2表示轻系列；3表示中系列；4表示重系列。
{TodayHot}各系列之间的尺寸对比如下图所示。
推力轴承除了用1表示特轻系列之外，其余与向心轴承的表示一致。
）轴承的宽度系列（即结构、内径和直径系列都相同的轴承宽度方面的变化系列）用基本代号右起第四位数字表示。
当宽度系图13－4直径系列的对比列为0系列（正常系列）时，对多数轴承在代号中可不标出宽度系列代号O，但对于调心滚子轴承和圆锥滚子轴承，宽度系列代号0应标出。
直径系列代号和宽度系列代号统称为尺寸系列代号。
4）轴承类型代号用基本代号右起第五位数字表示（对圆柱滚子轴承和滚针轴承等类型代号为字母）。
2．后置代号
轴承的后置代号是用字母和数字等表示轴承的结构、公差及材料的特殊要求等等。
后置代号的内容很多，下面介绍几个常用的代号。
1）内部结构代号是表示同一类型轴承的不同内部结构，用字母紧跟着基本代号表示。
如：接触角为15°、25°和40°的角接触球轴承分别用C、AC和B表示{HotTag}内部结构的不同。
2）轴承的公差等级分为2级、4级、5级、6级、6X级和0级，共6个级别，依次由高级到低级，其代号分别为／PZ、／P4‘／PS、／P6、／P6X和／PO。
公差等级中， 6X级仅适用于圆锥滚子轴承； 0级为普通级，在轮承代号中不标出。
3）常用的轴承径向游隙系列分为1组、2组、0组、3组、4组和5组，共6个组别，径向游隙依次由小到大。
o组游隙是常用的游隙组别，在轴承代号中不标出，其余的游隙组别在轴承代号中分别用／CI、／CZ、／C3、／C4、／CS表示。
3．前置代号
轴承的前置代号用于表示轴承的分部件，用字母表示。
如用 L表示可分离轴承的可分离套圈；K表示轴承的滚动体与保持架组件等等。
实际应用的滚动轴承类型是很多的，相应的轴承代号也是比较复杂的。
以上介绍的代号是轴承代号中最基本、最常用的部分，熟悉了这部分代号，就可以识别和查选常用的轴承。
该文章由凡一轴承网整理，如有错误，欢迎指正！。
