调频收音机、对讲机的设计

调频收音机、对讲机的设计与制作院系：班级：姓名：学号：指导教师：目录第一章绪论 (3)1.1概述 (3)1.2 调频收音机概述 (3)1.3 对讲机概述 (3)第二章总体方案 (4)2.1 收音机接受方案 (4)2.2 对讲机发射方案 (4)第三章原理框图 (5)3.1电路原理框图 (5)3.2 对讲机印刷版电路 (5)第四章系统模块详细设计与调试 (6)4.1 HX1800工作原理 (6)4.1.1装配说明 (6)4.1.2 电路原理 (6)4.1.3 芯片概述 (6)4.2H X1800安装过程 (7)4.2.1焊接与安装 (7)4.2.2 安装提示 (7)4.2.3 芯片概述 (8)第五章设计总结 (8)第六章参考文献 (9)第七章附录 (9)7.1成品图 (9)7.2程序清单 (10)第一章绪论1.1概述收音机和对讲机大家并不陌生，它早已普及我国城乡。

他是无线电广播系统的接收设备。

随着科技的发展，大家有没有见过既能当收音机又能当对讲机的装备呢？本产品调频收音机、对讲机就能实现此功能。

调频收音机、对讲机的核心芯片是D1800，它作为收音接收专用集成电路，功放部分选用D2822。

对讲的发射部分采用两级放大电路，第一级为振荡兼放大电路；第二级为发射部分，采用专用的发射管使发射效率和对讲距离大大提高。

它具有造型美观、体积小、外围元件少、灵敏度极高、性能稳定、耗电省、输出功率大等优点。

它既能收到电台又能相互对讲，能不断激发大家对它的好奇心。

调频收音机、对讲机克服了电路复杂、故障范围大、对讲距离近的矛盾。

克服了第一代收音机、对讲机的突出矛盾。

在原来的基础上是性能大大提高。

1.2调频收音机概述调频收音机主要用来接收调频制广播节目。

其解调过程是用鉴频器对己调频高频信号进行解调，由输入回路、高放回路、本振回路、混频回路、中放回路、鉴频回路和和音频功率放大器组成。

调频信号在传输过程中，由于各种干扰，使振幅产生起伏，为了消除干扰的影响，在鉴频器前，常用限幅器进行限幅，使调频信号恢复成等幅状态，电路结构见图1。

c3288+无线电调频对讲机的设计与制作

无线电调频对讲机的设计与制作摘要随着现代通信技术的快速发展，类似于电话、手机、对讲机等各种通信设备层见迭出。

在日常生活中发挥着比较重要作用的当属无线电调频对讲机了。

调频式对讲机因其有较好的抗干扰性以及输出功率较大而取代了调幅式对讲机，调频式对讲机能使载波频率随着语音信号的强弱而变化，且在调频对讲机线路里面都设置了限幅电路，这样做的目的是通过限制外界的干扰信号达到保证语音信号的质量的目的。

因此本文设计了一个无线电调频对讲机，根据调频发射的相关内容，对高频放大电路、低频放大电路、混频电路、鉴频电路的分析后制作出了实物图。

关键字：对讲机；调频；高频；混频AbstractWith the development of modern communication technology, various kinds of communication equipment emerge in endlessly,such as telephone, mobile phone, interphone. Radio FM radio is playing an important role in daily life. FM radio replaces the larger amplitude modulation intercom, because of its good anti-jamming and output power. FM radio can make the carrier frequency with the strength of the voice signal changes, and in the FM radio circuit which are set within the limit circuit, that can limit the external interference limit to ensure the quality of the voice signal. Therefore, this paper designed a radio frequency radio, mainly related to the specific content of the FM transmitter, through the analysis of high-frequency amplifier circuit, low-frequency amplifier circuit, mixing circuit, frequency circuit，then the physical map is given. Keywords: interphone; FM; high frequency;mixing目录1、前言 (4)2、无线调频技术 (7)2.1 无线调频技术的概述 (7)2.2 无线调频技术的发展状况 (7)3、无线电调频对讲机设计原理 (9)4、硬件设计 (10)4.1 具体电路设计 (10)4.2 芯片简介 (11)4.3所需器件 (11)4.4 设计步骤 (13)4.5 对讲调试 (13)5、总结 (14)致谢 (15)参考文献 (16)1、前言蜂火台、飞鸽传书、驿站等是古时候的通信方式，主要的目地在于传送军事情报，其传输煤介主要是利用人力和物力来达成。

简易对讲机制作

简易对讲机制作无线对讲机的原理什么是对讲机,它是一种双向移动通信工具,在不需要任何网络支持的情况下,就可以通话,没有话费产生,适用于相对固定且频繁通话的场合。

电路原理图:工作原理:如图，Q1高频管的集电集到发射极接有C4正反馈电容，这个正反馈信号会使用电路产生高频振荡，同时，由于天线会接收到空中的电磁波，并通过L加到T1，使得Q1能根据空间电磁破的变化而振荡也发生变化，起到灵敏度极高的超再生检波作用。

超再生检波出来的音频信号通过R4C9传输到Q2进行前置放大，经过前置放大后的信号就可以再经Q3推动、Q4、Q5功率放大去推动SP扬声器发出声音了，这就是对讲机的接收过程。

通过调节T1的磁芯、C1、C3、C4还可以改变接收信号的频率，当接收频率刚好等于当地广播电台的频率时，还可以当收音机用。

当需要讲话时，请接下“收”开关，这时，SP喇叭原本是接在输出发声的，现在变成了当作话筒来拾取音频信号了，SP的音圈随着声音的振动感应出微弱的电信号经过Q2放大，再经过经Q3推动、Q4、Q5功率放大后加到了Q1的集电集，Q1的集电极电压会随着声音的变化而变化，经过，导致了Q1的高频振荡信号幅射到空音的强弱也在随声音变化而变化，这时本机就相当于是一个小小的无线发射台了。

必须要注意一点的是:对讲机要保证发射的频率和接收的频率是一样，才能完成对讲。

名句赏析～～～～～不限主题不限抒情四季山水天气人物人生生活节日动物植物食物山有木兮木有枝，心悦君兮君不知。

____佚名《越人歌》人生若只如初见，何事秋风悲画扇。

____纳兰性德《木兰词?拟古决绝词柬友》十年生死两茫茫，不思量，自难忘。

____苏轼《江城子?乙卯正月二十日夜记梦》只愿君心似我心，定不负相思意。

____李之仪《卜算子?我住长江头》玲珑骰子安红豆，入骨相思知不知。

____温庭筠《南歌子词二首 / 新添声杨柳枝词》曾经沧海难为水，除却巫山不是云。

____元稹《离思五首?其四》愿得一心人，白头不相离。

对讲机的设计与制作

工程实践报告对讲机的设计与制作班级 :学号 :姓名 :设计日期 :2008年12月15日至2008年12月31日第 1 章对讲机的总体设计我们所做的是自动搜台调频收音、对讲、无线发射三用机，工作频率范围在86MHZ~110MHZ，接受灵敏度为：FM 小于等于40ΜVlS/N=30dB; 工作电压：DV3V-10%~3V+10%;工作电流在 10mA~20mA；对讲工作采用同（异）频单工（自动、手动接收）方式；天线形式为耳机线作收音天线、拉杆天线、作发射或对讲。

1.1对讲机的工作原理1.接受部分：由耳机线兼作天线接收电台发射无线电调频信号经过C11、C10、L2 组成的带同滤波网络进入 IC1、TDA7088的信号输入端 11 脚经高放混频、中放鉴频及底放后由 2 脚输出、经电位器 W中脚进入 IC2-I2822 的一路中 7 脚进行放大、 8 脚为倒相输入端，由 1 脚输出信推动耳机发声。

此时 K3、K4 应置于收音，收话位置 K3切换自动选台和手动调谐本振， K4 转换发射和接收的工作电压，在收缩电台时按下K2 开关、 IC1、TDA7088的 16 脚电压（调谐电压）会由高向低所变化。

此电压经过 R2 来控制变容二极管、是变容二极管 D1的容量由大到小变化，来改变本振频率从低端向高端进行搜索，搜到电台信号时，信号检测电路会输出高电平，使IC1、TDA7088中频率控制电路（AFC）锁住该频率。

如想换台则再按下K2 开关本机又向前搜索，如已搜到最高端时无台，需按K1 复位键泄放C15两端的电压，本机振荡频率回到低端起点。

2.发射部分MV1驻极体话筒把接受到的声音转成电信号经 C27 送 IC2D2822 的 6 脚输入端进行放大，放大的信号 3 脚输出经 RL、C21 送到 C3355 三极管基板，由 C3355 高频三极管组成的调制信号，经 C24、L8 耦合，由天线 A1 发射出去。

1.2对讲机的总体设计对讲机主要由发射部分与接收部分两大部分组成，天线接收到模拟信号后，通过收发带通滤波器选频，再由选频放大电路放大，经过混频电路，将前级高放送来的高频信号进行频率变换，使高频信号变换成一个频率固定的中频信号。

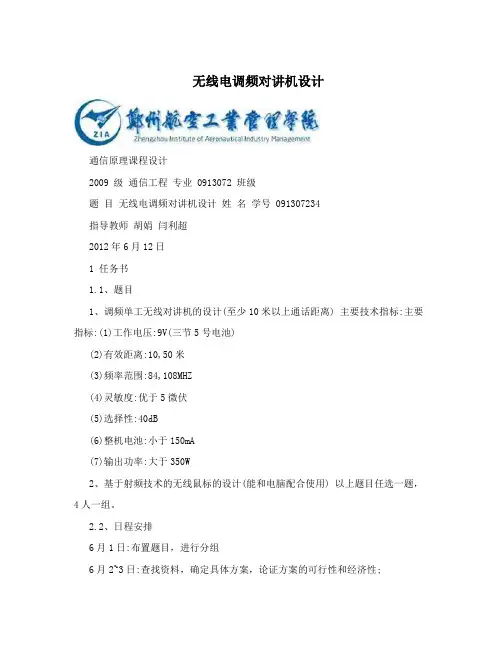

无线电调频对讲机设计
