电位电压的测定实验报告范文
实验05电位电压的测定及电路电位图的绘制
实验五 电位、电压的测定及电路电位图的绘制一、实验目的1. 用实验证明电路中电位的相对性、电压的绝对性2. 掌握电路电位图的绘制方法 二、原理说明在一个确定的闭合电路中，各点电位的高低视所选的电位参考点的不同而变，但任意两点间的电位差（即电压）则是绝对的，它不因参考点电位的变动而改变。
据此性质，我们可用一只电压表来测量出电路中各点相对于参考点的电位及任意两点间的电压。
电位图是一种平面坐标一、四两象限内的折线图。
其纵坐标为电位值，横坐标为各被测点。
要制作某一电路的电位图，先以一定的顺序对电路中各被测点编号。
以图5-1的电路为例，如图中的A ～F, 并在坐标横轴上按顺序，均匀间隔标上A 、B 、C 、D 、E 、F 、A 。
再根据测得的各点电位值，在各点所在的垂直线上描点。
用直线依次连接相邻两个电位点，即得该电路的电位图。
在电位图中，任意两个被测点的纵坐标值之差即为该两点之间的电压值。
在电路中电位参考点可任意选定。
对于不同的参考点，所绘出的电位图形是不同的，但其各点电位变化的规律却是一样的。
四、实验内容利用HE-12实验箱上的“基尔霍夫定律/叠加原理”线路，按图5-1接线。
1. 分别将两路直流稳压电源接入电路，令 U 1＝6V ，U 2＝12V 。
（先调准输出电压值，再接入实验线路中。
）2. 以图5-1中的A 点作为电位的参考点，分别测量B 、C 、D 、E 、F 各点的电位值φ及相邻两点之间的电压值U AB 、U BC 、U CD 、U DE 、U EF 及U FA ，数据列于表中。
3. 以D 点作为参考点，重复实验内容2的测量，测得数据列于表中。
图5-1注：1.“计算值”一栏，U AB =φA －φB ，U BC =φB －φC ，以此类推。
2. 相对误差=⨯-计算值计算值测量值100 （%）五、实验注意事项1.本实验线路板系多个实验通用，本次实验中不使用电流插头和插座。
HE-12上的K 3应拨向330Ω侧，三个故障按键均不得按下。
实验3电位、电压的测定及电路电位图的绘制
实验3 电位、电压的测定及电路电位图的绘制一、实验目的1．用实验证明电路中电位的相对性、电压的绝对性 2．掌握电路电位图的绘制方法二、原理说明电路中为了分析的方便，常在电路中选某一点为参考点，把任一点到参考点的电压称为该点的电位。
参考点的电位一般选为零，所以，参考点也称为零电位点。
电位用ϕ表示，单位与电压相同，也是V(伏)。
在一个确定的电路中，各点电位的高低视所选的电位参考点的不同而不同，但任意两点间的电位差（即电压）则是绝对的，它不因参考点电位的改变而改变。
据此性质，我们可用一只电压表来测量出电路中各点的电位及任意两点间的电压。
如图6-3-1，设C 点为电位参考点，0=C ϕ，AC A U =ϕ，BC B U =ϕ，DC D U =ϕ。
电路中任意两点间的电压等于该两点间的电位之差，即：B A AC U ϕϕ−=， D A AD U ϕϕ−= 等。
若以电路中的电位值作纵坐标，电路中各点位置作横坐标，将测量到的各点电位在该坐标平面中标出，井把标出点按顺序用直线相连接，就可得到电路的电位变化图。
每一段直线段即表示该两点间电位的变化情况。
在电路中参考电位点可任意选定，对于不同的参考点，所绘出的电位图形是不同的，但其各点电位变化的规律却是一样的。
在作电位图或实验测量时必须正确区分电位和电压的高低，按照惯例，是以电流方向上的电压降为正，所以，在用电压表测量时，若仪表指针正向偏转，则说明电表正极的电位高于负极的电位。
三、实验设备 可调直流稳压电源 2台直流数字毫安表 1块万用表 1块 直流数字电压表 1块 电压、电位测定实验电路板 1块 四、实验内容1．实验线路如图6-3-2所示。
分别将两路直流稳压电源接入电路，以图6-3-2中的A 点作为电位的参考点，分别测量B 、C 、D 、E 、F 的电位值ϕ及相邻两点之间的电压值U AB 、U BC 、U CD 、U DE 、U EF 及U FA ，将测得数据列于实验表6-3-1中。
实验报告-电位电压的测量
实验报告-电位电压的测量实验报告-电位电压的测量赤壁市机电信息技术学校实验报告实验名课程号实验地点指导老师专业电位电压的测量新校区实训楼三楼成堂计算机信息管理实验课程实验日期实验人同组者班级201*.6.4吴祥罗霞、王丹0806实验目的1、通过电位、电压的测定，验证电位值的相对性和电压值的绝对性。
2、进一步练习电路的联结和万用表的使用。
实验仪器①②③④、万用表500型1只、电阻器1ｋΩ3只2ｋΩ2只、电源E组（5V）、导线若干老师先用ppt讲解方法。
发器材。
进行实验。
老师进行指导。
分析、记录数据。
整理实验台并完成实验报告。
实验步骤①、②、③、④、⑤、⑥、实验实验方法：将万用表打在适当的直流电压档上;1、测电位时，把负表笔固定在零参考点上，正表笔去接触待测点，读得的数据就是该点的电位(当指针偏时，应交换表笔再测，读数应为负值。
还原负表笔接法，才可以继续下项测量。
)2、测电压时，把负表笔接在电压下标的后一字母的点上，正表笔接在下标的前一个字母所表示的点上，读数即为该两点之间的电压。
（当指针反偏时，应交换表笔再测，读数应记为负值;拔掉表笔，才可以继续下项的测量。
）零参考点的选择依据：（四选一）A、原则上可任意选择。
B、按题目要求指定的点为参考点。
C、选择电路中的公共点（联结支路最多的点或电路板上最粗导线为参考点）。
D、选择大地或设备的外壳为参考点（电器设备中用得多）。
3、联结下面的电路，按上面介绍的方法使用万用表直流电压档测出表1中所列各量并记录在表中。
内容实表1测量量参考点VA0-1.9-3.9-4.8VB1.90-1.9-2.9VC3.91.90-0.8VDUCAUABUBAUBCUCBUAC4.83.81.803.83.8-3.84-1.8-1.8221.81.822-1.8-1.8-1.8-2-1.81.81.82-3.8-3.8-3.8-4A点B点C点D点验3、联结下面的电路，按前面的介绍用万用表直流电压档测出表2中所列各量并记录在表2中。
电位电压的测定实验数据
电位电压的测定实验数据引言电位电压是描述电场中某一点电势能量与单位正电荷之间关系的物理量。
测定电位电压是电学实验中的一项重要内容，它能够提供电场分布、电势差、电势梯度等信息，对电场的研究和应用具有重要意义。
本文将探讨电位电压的测定实验数据及其分析。
实验原理实验中常用的电位电压测定原理是基于电势差比较法。
利用电流在导体中流动时引起的电压降，通过比较引起电压降的电势差与待测电位的电势差，求得待测电位相对于基准点的电势差。
实验步骤1.准备实验仪器：电位电压测量仪、待测电位器、标准电位器。
2.连接仪器：将待测电位器与测量仪相连，确定仪器连接的正确性。
3.预估待测电位：根据实验目的和所测电路，预估待测电位的大致数值范围。
4.调整测量仪：调整测量仪的灵敏度，使其适合于待测电位的测量。
5.测量标准电位器：将标准电位器与测量仪相连，通过比较待测电位与标准电位的电势差，调整测量仪，使其读数准确。
6.测量待测电位：将待测电位器与测量仪相连，移动测量点位置，测量待测电位相对于基准点的电势差。
实验数据试验序号待测电位 (V)1 2.182 1.923 2.104 2.055 2.15数据分析1. 计算待测电位的平均值：(2.18 + 1.92 + 2.10 + 2.05 + 2.15) / 5 =2.08 V 。
2. 计算待测电位的标准偏差：使用以下公式计算标准偏差σ=√∑(x i −x ‾)2n i=1n −1其中，x i 为每组数据，x ‾为平均值，n 为数据个数。
将待测电位数据带入公式计算得到标准偏差为0.09 V 。
3. 构建测量误差范围：根据测量误差范围公式 ΔV =t ⋅σ√n其中，t 为所选置信概率对应的t 值，σ为标准偏差，n 为数据个数。
假设置信概率为95%，自由度为4，查表得到t 值为2.776。
将t 值、标准偏差和数据个数代入公式计算得到测量误差范围为0.15 V 。
结论根据实验数据及其分析，实验测定的待测电位为2.08 V ，测量误差范围为±0.15 V 。
电位与电压测量实验总结
电位与电压测量实验总结引言：电位与电压测量实验是电学实验中常见的一种实验方法，用于测量电路中的电势差或电压大小。
本文将对电位与电压测量实验进行总结，包括实验原理、实验步骤、实验注意事项以及实验结果分析等方面的内容。
一、实验原理电位是指电场中某一点相对于某一参考点的电势差，通常以参考点的电势为零点。
在电路中，常用的参考点是接地点，即电势为零。
电位的测量通常使用电位计进行，通过测量电势差来确定电位的大小。
电压是指电路中两点之间的电势差，通常用伏特(V)作为单位。
电压的测量可以通过电压表或万用表进行，将其连接在待测电路的两个测量点之间，即可测量出电压的大小。
二、实验步骤1. 准备实验所需的电路及实验器材，包括电池、电阻、导线、电位计、电压表或万用表等。
2. 按照电路图连接电路，确保连接正确无误。
3. 将电位计的一端连接在参考点上，另一端连接在待测电位点上。
4. 调节电位计的游标，使其指示在合适的刻度上。
5. 将电压表或万用表连接在待测电压的两个测量点之间。
6. 打开电路开关，记录电位计和电压表或万用表的示数。
7. 关闭电路开关，将电位计和电压表或万用表的示数归零。
三、实验注意事项1. 在连接电路时，要确保电路连接正确，避免短路或断路现象的发生。
2. 在调节电位计游标时，要注意慢慢调节，避免过快或过大的调节造成电路故障。
3. 在记录示数时，要注意读数的准确性，尽量避免示数模糊或偏差较大的情况发生。
4. 在测量电位时，要注意参考点的选择，确保电位的准确测量。
5. 在测量电压时，要注意选择合适的电压量程，避免电压超出量程而导致仪器损坏。
四、实验结果分析通过电位与电压测量实验，我们可以得到电路中的电位差和电压大小。
根据实验结果，我们可以进一步分析电路的性质和特点，如电势分布情况、电路中的电流大小等。
同时，通过与理论计算值的比较，可以验证实验结果的准确性和可靠性。
总结：电位与电压测量实验是电学实验中常用的一种实验方法，通过测量电势差和电压大小，可以了解电路中的电势分布和电路特性。

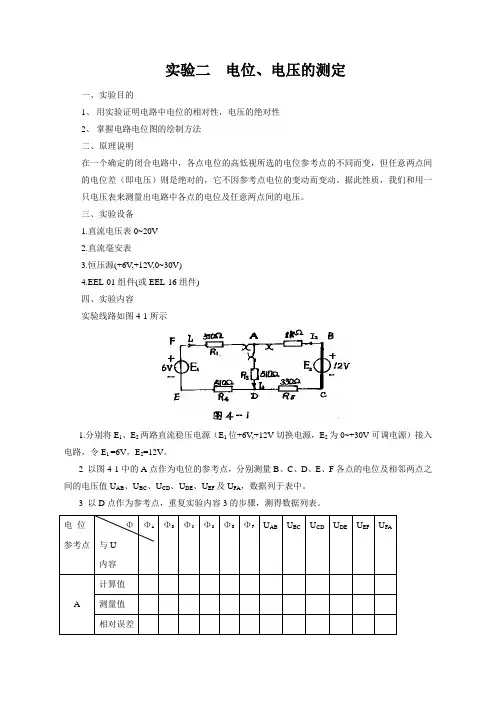

实验二电位电压的测定
实验二电位、电压的测定一、实验目的1、用实验证明电路中电位的相对性，电压的绝对性2、掌握电路电位图的绘制方法二、原理说明在一个确定的闭合电路中，各点电位的高低视所选的电位参考点的不同而变，但任意两点间的电位差（即电压）则是绝对的，它不因参考点电位的变动而变动。
据此性质，我们和用一只电压表来测量出电路中各点的电位及任意两点间的电压。
三、实验设备1.直流电压表0~20V2.直流毫安表3.恒压源(+6V,+12V,0~30V)4.EEL-01组件(或EEL-16组件)四、实验内容实验线路如图4-1所示1.分别将E1、E2两路直流稳压电源（E1位+6V,+12V切换电源，E2为0~+30V可调电源）接入电路，令E1 =6V，E2=12V。
2 以图4-1中的A点作为电位的参考点，分别测量B、C、D、E、F各点的电位及相邻两点之间的电压值U AB、U BC、U CD、U DE、U EF及U FA，数据列于表中。
3 以D点作为参考点，重复实验内容3的步骤，测得数据列表。
五、实验注意事项1.实验线路板系多个实验通用,本次实验没有用到电流插头和插座2.测量电位时,用万用表的直流电压档或用数字直流电压表测量时,用负表棒(黑色)接参考电位点,用正表棒(红色)被测各点,若指针正向偏转或显示正值,则表明该点电位为正(即高于参考点电位);若指针反向偏转或显示负值,此时应调换万用表的表棒,然后读出数值,此时在电位值之前应加一负号(表明该点电位低于参考点电位)。
六、思考题若以F点取为参考点，实验测得各点的电位值，现令E点作为参考电位点，试问此时各点的电位值应由何变化？七、实验报告1.根据实验数据,绘制两个电位图形2.完成数据表格中的计算,对误差作必要的分析3.总结电位相对性和电压绝对性的原理4.心得体会及其他。
电位电压的测定实验报告模板三篇(完整版)
报告编号：YT-FS-1363-47电位电压的测定实验报告模板三篇(完整版)After Completing The T ask According To The Original Plan, A Report Will Be Formed T o Reflect The Basic Situation Encountered, Reveal The Existing Problems And Put Forward Future Ideas.互惠互利共同繁荣Mutual Benefit And Common Prosperity电位电压的测定实验报告模板三篇(完整版)备注：该报告书文本主要按照原定计划完成任务后形成报告，并反映遇到的基本情况、实际取得的成功和过程中取得的经验教训、揭露存在的问题以及提出今后设想。
文档可根据实际情况进行修改和使用。
篇一：电极电位的测量实验报告一．实验目的1. 理解电极电位的意义及主要影响因素2. 熟悉甘汞参比电极的性能以及工作原理3. 知道电化学工作站与计算机的搭配使用方法二．实验原理电极和溶液界面双电层的电位称为绝对电极电位，它直接反应了电极过程的热力学和动力学特征，但绝对电极电位是无法测量的。
在实际研究中，测量电极电位组成的原电池的电动势，而测量电极电位所用的参考对象的电极称为参考电极，如标准氢电极、甘汞电极、银-氯化银电极等，该电池的电动势为：E＝φ待测－φ参比上述电池电动势可以使用高阻抗的电压表或电位差计来计量在该实验中，采用甘汞电极为研究电极，铁氰、化钾/亚铁氰、化钾为测量电极。
在1mol的KCl支持电解质下，分别用10mM摩尔比1:1和1:2的铁氰、化钾/亚铁氰、化钾溶液在常温（27℃）以及45℃下测量，收集数据，可得到相同温度不同浓度的两条开路电位随时间变化曲线、相同浓度不同温度的两条开路电位随时间变化曲线。
可以用电极电势的能斯特方程讨论温度对于电极电势的影响三．实验器材电化学工作站；电解池；甘汞电极；玻碳电极；水浴锅铁氰、化钾／亚铁氰、化钾溶液（摩尔比1:1和1:2）（支持电解质为1M KCl）；砂纸；去离子水四．实验步骤1. 在玻碳电极上蘸一些去离子水，然后轻轻在细砂纸上打磨至光亮，最后再用去离子水冲洗。
11级电路分析基础实验报告
11级电路分析基础实验报告实验一电位、电压的测定及电路电位图的绘制一、实验目的1.验证电路中电位的相对性、电压的绝对性2. 掌握电路电位图的绘制方法二、原理说明在一个闭合电路中，各点电位的高低视所选的电位参考点的不同而变，但任意两点间的电位差（即电压）则是绝对的，它不因参考点的变动而改变。
电位图是一种平面坐标一、四两象限内的折线图。
其纵坐标为电位值，横坐标为各被测点。
要制作某一电路的电位图，先以一定的顺序对电路中各被测点编号。
以图1-1的电路为例，如图中的A～F, 并在坐标横轴上按顺序、均匀间隔标上A、B、C、D、E、F、A。
再根据测得的各点电位值，在各点所在的垂直线上描点。
用直线依次连接相邻两个电位点，即得该电路的电位图。
在电位图中，任意两个被测点的纵坐标值之差即为该两点之间的电压值。
在电路中电位参考点可任意选定。
对于不同的参考点，所绘出的电位图形是不同的，但其各点电位变化的规律却是一样的。
四、实验内容利用DGJ-03实验挂箱上的“基尔霍夫定律/叠加原理”线路，按图1-1接线。
再接入实验线路中。
）2. 以图1-1中的A点作为电位的参考点，分别测量B、C、D、E、F各点的电位值φ及相邻两点之间的电压值UAB、UBC、UCD、UDE、UEF 及UFA，数据列于表中。
3. 以D点作为参考点，重复实验内容2的测量，测得数据列于表中。
图1-1电流插座1. 分别将两路直流稳压电源接入电路，令 U1＝6V，U2＝12V。
（先调准输出电压值，五、实验注意事项1.本实验线路板系多个实验通用，本次实验中不使用电流插头。
DG05上的K3应拨向330Ω侧，三个故障按键均不得按下。
2. 测量电位时，用指针式万用表的直流电压档或用数字直流电压表测量时，用负表棒（黑色）接参考电位点，用正表棒（红色）接被测各点。
若指针正向偏转或数显表显示正值，则表明该点电位为正（即高于参考点电位）；若指针反向偏转或数显表显示负值，此时应调换万用表的表棒，然后读出数值，此时在电位值之前应加一负号（表明该点电位低于参考点电位）。
试验一：电位,电压的测定
1．电位参考点不同，各点电位是否相同任两点的电压是否相同，为什么
答：不形同。电位是相对来说的。测量一点的电位首先要选一个参考点作为零电位点，参考点不同，电位不同！而电压时绝对的，与参考点无关。
2．在测量电位、电压时，为何数据前会出现±号，它们各表示什么意义
答：因为电压表，电流表的指针偏转与电流的流向有关，而电位的+-与零参考点有关。而电流是从高电位流向低电位的。故+-号表示两点电位的高低（包括零参考点）。
表1－1 电路中各点电位和电压数据 单位：V电 位源自参考点VAVB
VC
VD
VE
VF
UAB
UBC
UCD
UDE
UEF
UFA
A
0
0
D
0
五．实验注意事项
1．EEL－30组件中的实验电路供多个实验通用，本次实验没有用到电流插头和插座。
2．实验电路中使用的电源US2用0～＋30V可调电源输出端，应将输出电压调到＋12V后，再接入电路中。并防止电源输出端短路。
若以电路中的电位值作纵坐标，电路中各点位置（电阻或电源）作横坐标，将测量到的各点电位在该坐标平面中标出，并把标出点按顺序用直线条相连接，就可得到电路的电位图，每一段直线段即表示该两点电位的变化情况。而且，任意两点的电位变化，即为该两点之间的电压。
在电路中，电位参考点可任意选定，对于不同的参考点，所绘出的电位图形是不同，但其各点电位变化的规律却是一样的。
3．使用数字直流电压表测量电位时，用黑笔端插入参考电位点，红笔端插入被测各点，若显示正值，则表明该点电位为正（即高于参考点电位）；若显示负值，表明该点电位为负（即该点电位低于参考点电位）。
4．使用数字直流电压表测量电压时，红笔端插入被测电压参考方向的正（＋）端，黑笔端插入被测电压参考方向的负（－）端，若显示正值，则表明电压参考方向与实际方向一致；若显示负值，表明电压参考方向与实际方向相反。
电位电压的测定实验报告心得体会
电位电压的测定实验报告心得体会篇一：电路实验报告目录实验一电位、电压的测定及电路电位图的绘制实验二基尔霍夫定律的验证实验三线性电路叠加性和齐次性的研究实验四受控源研究实验六交流串联电路的研究实验八三相电路电压、电流的测量实验九三相电路功率的测量实验一电位、电压的测定及电路电位图的绘制一．实验目的1．学会测量电路中各点电位和电压方法。
理解电位的相对性和电压的绝对性； 2．学会电路电位图的测量、绘制方法；3．掌握使用直流稳压电源、直流电压表的使用方法。
二．原理说明在一个确定的闭合电路中，各点电位的大小视所选的电位参考点的不同而异，但任意两点之间的电压（即两点之间的电位差）则是不变的，这一性质称为电位的相对性和电压的绝对性。
据此性质，我们可用一只电压表来测量出电路中各点的电位及任意两点间的电压。
若以电路中的电位值作纵坐标，电路中各点位置（电阻或电源）作横坐标，将测量到的各点电位在该平面中标出，并把标出点按顺序用直线条相连接，就可得到电路的电位图，每一段直线段即表示该两点电位的变化情况。
而且，任意两点的电位变化，即为该两点之间的电压。
在电路中，电位参考点可任意选定，对于不同的参考点，所绘出的电位图形是不同，但其各点电位变化的规律却是一样的。
三．实验设备1．直流数字电压表、直流数字毫安表2．恒压源（EEL－I、II、III、IV均含在主控制屏上，可能有两种配置（1）+6V（+5V），+12 V，0～30V可调或（2）双路0～30V可调。
）3．EEL－30组件（含实验电路）或EEL－53组件四．实验内容实验电路如图1－1所示，图中的电源US1用恒压源中的+6V（+5V）输出端，US2用0～+30V可调电源输出端，并将输出电压调到+12V。
1．测量电路中各点电位以图1－1中的A点作为电位参考点，分别测量B、C、D、E、F各点的电位。
用电压表的黑笔端插入A点，红笔端分别插入B、C、D、E、F各点进行测量，数据记入表1－1中。
电位电压的测定实验报告范文三篇
电位电压的测定实验报告范文三篇篇一：电极电位的测量实验报告一．实验目的1. 理解电极电位的意义及主要影响因素2. 熟悉甘汞参比电极的性能以及工作原理3. 知道电化学工作站与计算机的搭配使用方法二．实验原理电极和溶液界面双电层的电位称为绝对电极电位，它直接反应了电极过程的热力学和动力学特征，但绝对电极电位是无法测量的。
在实际研究中，测量电极电位组成的原电池的电动势，而测量电极电位所用的参考对象的电极称为参考电极，如标准氢电极、甘汞电极、银-氯化银电极等，该电池的电动势为：E＝φ待测－φ参比上述电池电动势可以使用高阻抗的电压表或电位差计来计量在该实验中，采用甘汞电极为研究电极，铁氰、化钾/亚铁氰、化钾为测量电极。
在1mol的KCl支持电解质下，分别用10mM摩尔比1:1和1:2的铁氰、化钾/亚铁氰、化钾溶液在常温（27℃）以及45℃下测量，收集数据，可得到相同温度不同浓度的两条开路电位随时间变化曲线、相同浓度不同温度的两条开路电位随时间变化曲线。
可以用电极电势的能斯特方程讨论温度对于电极电势的影响三．实验器材电化学工作站；电解池；甘汞电极；玻碳电极；水浴锅铁氰、化钾／亚铁氰、化钾溶液（摩尔比1:1和1:2）（支持电解质为1M KCl）；砂纸；去离子水四．实验步骤1. 在玻碳电极上蘸一些去离子水，然后轻轻在细砂纸上打磨至光亮，最后再用去离子水冲洗。
电化学工作站的电极也用砂纸轻轻打磨2. 在电解池中加入铁氰、化钾／亚铁氰、化钾溶液至其1/2体积，将玻碳电极和甘汞电极插入电解池中并固定好，将两电极与电化学工作站连接好，绿色头的电极连接工作电极，白色头的电极连接参比电极。
3. 点开电化学工作站控制软件，点击setup—技术（technique）—开路电压—时间，设置记录时间为5min，记录数据时间间隔为0.1s，开始进行数据记录，完成后以txt形式保存实验结果。
4. 将电解池放入45度水浴锅中，再重复一次步骤2和步骤3。
电位电压的测定实验数据
电位电压的测定实验数据引言电位电压是描述电场中某一点的电势差的物理量。
在实际应用中，我们经常需要测量电位电压来评估电路的性能或者研究材料的特性。
本文将介绍一种常见的测定电位电压的实验方法，并展示实验数据和结果。
实验目的本次实验旨在通过测定不同条件下的电位差，研究和分析其变化规律，从而深入理解电位电压的概念和特性。
实验原理在一个恒定的外加电场中，两个点之间存在一种势能差，称为电位差（V）。
这个势能差可以通过将一个单位正电荷从一个点移动到另一个点时所做的功来定义。
根据库仑定律，两个点之间的势能差与它们之间距离和所受力大小成正比。
在本次实验中，我们将使用一个标准参考点作为零参考点，并通过连接不同测试点与该参考点来测量相对于参考点的电位差。
为了保证准确性，我们需要使用高精度的数字万用表进行测量。
实验步骤1.准备实验设备和材料：数字万用表、导线、标准参考点、被测点等。
2.搭建电路：将数字万用表的正负极分别连接到标准参考点和被测点上。
3.测量初始电位差：将被测点与标准参考点相连，记录下初始电位差的数值。
4.改变条件并测量电位差：根据实验要求，改变某些条件（如距离、电场强度等），然后重新测量电位差。
每次测量后，都要记录下相关的条件和数据。
5.处理数据：根据实验结果，绘制图表或者进行数值计算，以便更好地理解和分析数据。
6.分析结果：根据实验数据和处理结果，总结出关于电位电压的规律和特性。
实验数据与结果以下是一组示例实验数据：条件距离（cm）电场强度（V/m）电位差（V）1 10 1000 52 20 1000 103 10 2000 10条件距离（cm）电场强度（V/m）电位差（V）…………根据上述数据，我们可以得出以下结论： - 电位差与距离成正比：当电场强度不变时，随着距离的增加，电位差也增加。
- 电位差与电场强度成正比：当距离不变时，随着电场强度的增加，电位差也增加。
结论通过本次实验，我们深入理解了电位电压的概念和特性，并通过测量实验数据得出了一些规律和结论。
电位电压的测定实验报告范本三篇
电位电压的测定实验报告三篇Record the situation and lessons learned, find out the existing problems andform future countermeasures.姓名：___________________单位：___________________时间：___________________编号：FS-DY-20234 电位电压的测定实验报告三篇篇一：电极电位的测量实验报告一．实验目的1. 理解电极电位的意义及主要影响因素2. 熟悉甘汞参比电极的性能以及工作原理3. 知道电化学工作站与计算机的搭配使用方法二．实验原理电极和溶液界面双电层的电位称为绝对电极电位，它直接反应了电极过程的热力学和动力学特征，但绝对电极电位是无法测量的。
在实际研究中，测量电极电位组成的原电池的电动势，而测量电极电位所用的参考对象的电极称为参考电极，如标准氢电极、甘汞电极、银-氯化银电极等，该电池的电动势为：E＝φ待测－φ参比上述电池电动势可以使用高阻抗的电压表或电位差计来计量在该实验中，采用甘汞电极为研究电极，铁氰、化钾/亚铁氰、化钾为测量电极。
在1mol的KCl支持电解质下，分别用10mM摩尔比1:1和1:2的铁氰、化钾/亚铁氰、化钾溶液在常温（27℃）以及45℃下测量，收集数据，可得到相同温度不同浓度的两条开路电位随时间变化曲线、相同浓度不同温度的两条开路电位随时间变化曲线。
可以用电极电势的能斯特方程讨论温度对于电极电势的影响三．实验器材电化学工作站；电解池；甘汞电极；玻碳电极；水浴锅铁氰、化钾／亚铁氰、化钾溶液（摩尔比1:1和1:2）（支持电解质为1M KCl）；砂纸；去离子水四．实验步骤1. 在玻碳电极上蘸一些去离子水，然后轻轻在细砂纸上打磨至光亮，最后再用去离子水冲洗。
电化学工作站的电极也用砂纸轻轻打磨2. 在电解池中加入铁氰、化钾／亚铁氰、化钾溶液至其1/2体积，将玻碳电极和甘汞电极插入电解池中并固定好，将两电极与电化学工作站连接好，绿色头的电极连接工作电极，白色头的电极连接参比电极。
电位电压的测定及电路电位图的绘制实验报告
电位电压的测定及电路电位图的绘制实验报
告
目录
1. 实验目的
1.1 实验要求
1.1.1 电位电压的测定方法
1.1.2 电路电位图的绘制方法
1.2 实验仪器
1.3 实验步骤
1.4 实验结果分析
1.5 实验结论
实验目的
本实验旨在通过测定电位电压和绘制电路电位图的实验，加深学生对电路中电位电压的理解，掌握电位电压的测定方法和电路电位图的绘制技巧。
实验要求
1. 了解电位电压的概念和作用；
2. 掌握电位电压的测定方法；
3. 掌握绘制电路电位图的基本步骤。
实验仪器
- 万用表
- 直流电源
- 电阻
- 连接线
实验步骤
1. 搭建简单的电路；
2. 使用万用表测量各点的电位电压；
3. 根据测量结果绘制电路电位图。
实验结果分析
根据测定的电位电压值和绘制的电路电位图，分析电路中各点的电位关系，验证电位电压的测定方法和电路电位图的准确性。
实验结论
通过本次实验，加深了对电路中电位电压的理解，掌握了电路电位图的绘制方法，为今后的电路实验打下了基础。
实验05电位电压的测定及电路电位图的绘制
实验五 电位、电压的测定及电路电位图的绘制一、实验目的1. 用实验证明电路中电位的相对性、电压的绝对性2. 掌握电路电位图的绘制方法 二、原理说明在一个确定的闭合电路中，各点电位的高低视所选的电位参考点的不同而变，但任意两点间的电位差（即电压）则是绝对的，它不因参考点电位的变动而改变。
据此性质，我们可用一只电压表来测量出电路中各点相对于参考点的电位及任意两点间的电压。
电位图是一种平面坐标一、四两象限内的折线图。
其纵坐标为电位值，横坐标为各被测点。
要制作某一电路的电位图，先以一定的顺序对电路中各被测点编号。
以图5-1的电路为例，如图中的A ～F, 并在坐标横轴上按顺序，均匀间隔标上A 、B 、C 、D 、E 、F 、A 。
再根据测得的各点电位值，在各点所在的垂直线上描点。
用直线依次连接相邻两个电位点，即得该电路的电位图。
在电位图中，任意两个被测点的纵坐标值之差即为该两点之间的电压值。
在电路中电位参考点可任意选定。
对于不同的参考点，所绘出的电位图形是不同的，但其各点电位变化的规律却是一样的。
四、实验内容利用HE-12实验箱上的“基尔霍夫定律/叠加原理”线路，按图5-1接线。
1. 分别将两路直流稳压电源接入电路，令 U 1＝6V ，U 2＝12V 。
（先调准输出电压值，再接入实验线路中。
）2. 以图5-1中的A 点作为电位的参考点，分别测量B 、C 、D 、E 、F 各点的电位值φ及相邻两点之间的电压值U AB 、U BC 、U CD 、U DE 、U EF 及U FA ，数据列于表中。
3. 以D 点作为参考点，重复实验内容2的测量，测得数据列于表中。
图5-1注：1.“计算值”一栏，U AB =φA －φB ，U BC =φB －φC ，以此类推。
2. 相对误差=⨯-计算值计算值测量值100 （%）五、实验注意事项1.本实验线路板系多个实验通用，本次实验中不使用电流插头和插座。
HE-12上的K 3应拨向330Ω侧，三个故障按键均不得按下。
电位与电压测量实验总结
电位与电压测量实验总结电位与电压测量实验是电学实验中常见的实验之一，通过该实验可以了解电位的概念、测量电压的方法以及掌握如何使用电压表和电位计测量电压的技巧。
下面是我对这个实验的总结。
首先，在实验开始之前，我们需要了解电位的概念。
电位即电荷在电场中所具有的能量状态，是表示电场强度大小的物理量。
电势差指的是两点之间电位的差值，单位为伏特（V）。
在进行这个实验的时候，我们通常使用电压表和电位计来测量电压。
电压表是测量电路中电动势和电压的仪器，而电位计则是一种精确测量电压的仪器。
在实验过程中，我们首先需要搭建一个简单的电路，包括电源、电阻和接地线。
接下来，我们使用电压表测量电路中的电压。
这时，需要注意电压表的量程选择，以确保所选择的量程不会超出所测量的电压范围。
实验中，我们还需要使用电位计来测量电压。
电位计是一种可以根据电解池的特性来测量电压的仪器。
在实验中，我们可以通过调节电位计的滑动变阻器，使电位计的两端电位相等，从而测量电路中的电压。
在实验过程中，还需要注意一些实验技巧。
首先，要保证电路接线的牢固和准确性，避免接线松动或接触不良。
其次，要用正确的姿势握持电压表和电位计，保持握持手的干燥，以防止出现误差。
最后，在测量过程中要保持耐心和细心，避免因为操作不当而产生误差。
总之，电位与电压测量实验是理解电位和电压概念以及掌握测量电压的常用方法的重要实验。
通过这个实验，我们可以学习到电位的概念、测量电压的方法以及电压表和电位计的使用技巧。
这些知识对于理解电学原理和应用电学知识都具有重要意义。
参考内容：1. 电力与电子基础教学指导委员会编著.电子技术基础实验指导书[M].北京:中国电力出版社,2019.2. 朱老师, 王老师. 大学物理实验[M]. 北京:高等教育出版社,2014.3. 《大学物理实验教程》高等教育出版社编著北京,2017.。
