铁氰化钾循环伏安曲线测定实验报告
循环伏安法测定铁氰化钾电化学性能概要
• 实际由于电极等实验状态的变化， 两者（尤其是ΔEp） 与理论值容易产生较大偏差。 • 非可逆电极的ΔEp和ipa/ ipa不具有上述理论关系，原 则上其差异大小与不可逆性是一致的。
图形解析
可逆体系
ipa ipc
1
△Ep = 2.3RT / nF = 56.5/n mV ( 25℃)
循环伏安法与单扫描极谱法的不同
b. 4mmol.L-1完成4种扫描速度的测量： 5mV/s 、（10
mV/s）、20mV/s、40 mV/s进行测量。
Technique
Cyclic Voltammetry
Init E= 0.5V
Parameters High E=0.5V Low E=-0.1V Scan Rate Initial Scan-----Negative
• 循环伏安法与单扫描极谱法相似之处，都是以快速线性 扫描的形式对工作电极施加电压，记下i-E曲线，同样 有峰电流 ip和峰电位Ep，ip、Ep的表达式也分别相同。
• 对于可逆电极反应 ip＝2.69×105n3/2D1/2v1/2Ac 其中：ip为峰电流（A），n为电子转移数，A为电极面 积（cm2），D为扩散系数（cm2/s），v为扫描速度 （V/s），c为浓度（mol/L）。由此可见，ip与v1/2和c都 是直线关系。由于Da和Dc大致相同，对于可逆电极反应 ipa/ ipc ≈1。
• 扫描开始时，从起始电压扫描至某一电压后，再反 向回扫至起始电压，构成等腰三角形电压。
U
三角波
t
Ag/Agcl
Fe(CN)6 e Fe(CN)6 0 0.36V(vs.NHE)
3
铂盘电极
4
• 电位向负扫描时出现：O + e == R • 电位向正扫描时出现：R == O + e • 一次扫描过程中完成一个氧化和还原过程的循 环，故此法称为循环伏安法。
铁氰化钾循环伏安法有关性质的测定
实验五铁氰化钾循环伏安法有关性质的测定一. 实验目的掌握循环伏安法（CV）基本操作；了解可逆电化学过程及条件电极电位的测定；获得峰电流随电位扫描速度的变化曲线，获得峰电流随溶液浓度的变化函数关系；并学会电化学工作站仪器的使用。
二. 循环伏安法原理电化学中随着氧化还原反应的进行，会导致电流和电位的变化。
其中根据公式峰电流与电位扫描速度的1/2次方、溶液浓度成正比。
对于循环伏安法，扫描图像中前半部扫描(电压上升部分)为去极化剂在电极上被还原的阴极过程，则后半部扫描(电压下降部分)为还原产物重新被氧化的阳极过程。
因此．一次三角波扫描完成一个还原过程和氧化过程的循环，故称为循环伏安法。
三. 实验仪器和药品铁氰化钾溶液、氯化钾溶液、铝粉、四个25ml容量瓶、电化学工作站，银电极，铂碳电极，银丝电极四. 实验步骤打开电脑并将仪器预热20分钟，打开电化学工作站操作界面。
将铁氰化钾标准溶液转移至电解池中 插入三支电极连接。
以标准的铁氰化钾溶液测试未磨电极的循环伏安曲线，看电位差的大小；超过100mv则用粗细的铝粉抛光铂碳电极，使得电位差在70--80以下；确定各参量：起始电位在0.5V左右，扫速为10、20、40、80、160mv/s，灵敏度为10-5--10-6，以标准铁氰化钾溶液测定不同扫速下的伏安曲线，测定并保存；配制4组不同浓度的铁氰化钾溶液：0.1、0.2、0.5、1.0ml 的铁氰化钾标准溶液于容量瓶中，在加入5ml氯化钾溶液，定容；控制参量：扫速为80，每个浓度6段三次扫描，依次对四组溶液测定伏安曲线，导出实验数据和曲线。
五．数据处理实验参数设定：打磨后电位差为81mv左右，比较合理。
亚铁氰化钾溶液的条件电极电位：从浓度和电位的表格中，可以根据浓度和电位做出曲线图，根据截距求出初始电位和条件电极电位。
测定峰电流和浓度关系时：Init E (V) = 0 High E (V) = 0.5 Low E (V) = 0 Init P/N = PScan Rate (V/s) = 0.08 Segment = 6 Sample Interval (V) = 0.001Quiet Time (sec) = 2 Sensitivity (A/V) = 1e-5测定峰电流和扫速关系时：Init E (V) = 0 High E (V) = 0.5 Low E (V) = 0 Init P/N = PScan Rate (V/s) = 0.02 Segment = 2 Sample Interval (V) = 0.001Quiet Time (sec) = 2 Sensitivity (A/V) = 1e-5数据表：峰电流和扫速数据表：0.1 0.2 0.5 10.226 0.226 0.231 0.24110mv20mv40mv80mv160mvSegment 1:Segment 1:Segment 1:Segment 1:Segment 1:Ep = 0.227V Ep = 0.226V Ep = 0.231V Ep = 0.239V Ep = 0.248Vip = -3.549e-6A ip = -5.605e-6A ip = -8.951e-6A ip = -1.245e-5A ip = -1.924e-5A Ah = -2.377e-5C Ah = -1.801e-5C Ah = -1.522e-5C Ah = -1.150e-5C Ah = -9.455e-6C Segment 2:Segment 2:Segment 2:Segment 2:Segment 2:Ep = 0.145V Ep = 0.140V Ep = 0.136V Ep = 0.126V Ep = 0.120Vip = 5.963e-6A ip = 8.119e-6A ip = 1.095e-5A ip = 1.437e-5A ip = 1.915e-5A Ah = 3.933e-5C Ah = 2.807e-5C Ah = 1.956e-5C Ah = 1.398e-5C Ah = 9.846e-6C曲线图：浓度和峰电流曲线图：所加体积ml0.10.20.51峰电流均值/10-6 2.6243 4.26310.65321.29峰电流和浓度的表格：0.1ml0.2ml0.5ml 1.0mlSegment 1:Segment 1:Segment 1:Segment 1:Ep = 0.226V Ep = 0.226V Ep = 0.231V Ep = 0.241Vip = -2.606e-6A ip = -3.670e-6A ip = -9.316e-6A ip = -1.788e-5A Ah = -2.189e-6C Ah = -2.997e-6C Ah = -8.084e-6C Ah = -1.722e-5C Segment 2:Segment 2:Segment 2:Segment 2:Ep = 0.144V Ep = 0.140V Ep = 0.132V Ep = 0.121Vip = 2.614e-6A ip = 4.106e-6A ip = 1.047e-5A ip = 2.132e-5A Ah = 2.090e-6C Ah = 3.476e-6C Ah = 9.477e-6C Ah = 2.124e-5C Segment 3:Segment 3:Segment 3:Segment 3:Ep = 0.226V Ep = 0.226V Ep = 0.232V Ep = 0.241Vip = -2.433e-6A ip = -3.807e-6A ip = -9.191e-6A ip = -1.705e-5A Ah = -2.025e-6C Ah = -3.105e-6C Ah = -8.032e-6C Ah = -1.634e-5C Segment 4:Segment 4:Segment 4:Segment 4:Ep = 0.144V Ep = 0.140V Ep = 0.131V Ep = 0.121Vip = 2.623e-6A ip = 4.292e-6A ip = 1.067e-5A ip = 2.133e-5A Ah = 2.092e-6C Ah = 3.622e-6C Ah = 9.763e-6C Ah = 2.123e-5C Segment 5:Segment 5:Segment 5:Segment 5:Ep = 0.226V Ep = 0.226V Ep = 0.232V Ep = 0.241Vip = -2.428e-6A ip = -3.940e-6A ip = -9.339e-6A ip = -1.708e-5A Ah = -2.015e-6C Ah = -3.221e-6C Ah = -8.149e-6C Ah = -1.640e-5C Segment 6:Segment 6:Segment 6:Segment 6:Ep = 0.145V Ep = 0.140V Ep = 0.131V Ep = 0.121Vip = 2.636e-6A ip = 4.391e-6A ip = 1.082e-5A ip = 2.132e-5A Ah = 2.069e-6C Ah = 3.690e-6C Ah = 9.877e-6C Ah = 2.117e-5C。
铁氰化钾伏安曲线
3.循环伏安法测量 循环伏安法测量
将配制的系列铁氰化钾溶液逐一转移至电解池中， 将配制的系列铁氰化钾溶液逐一转移至电解池中， 插入干净的电极系统(工作电极为铂盘型工作电 插入干净的电极系统 工作电极为铂盘型工作电 极)。起始电位 。起始电位+0.5V，转向电位 ，以50mV/s ，转向电位0V， 的扫描速度测量，记录循环伏安图。当测2×10-3 的扫描速度测量，记录循环伏安图。当测 × mol/L的溶液时，逐一变化扫描速度： 的溶液时，逐一变化扫描速度： 的溶液时 20mV/s,50mV/s,100mV/s,125mV/s,150mV/s,175m V/s,200mV/s进行测量。 进行测量。 进行测量
循环伏安法研究铁氰化钾和维 生素C的电极过程 生素 的电极过程
指导老师： 指导老师：谭学才
实验目的： 实验目的： 1.学习循环伏安法测定电极反应参数的基本原理 学习循环伏安法测定电极反应参数的基本原理 2 .熟悉伏安法测量的实验技术 熟悉伏安法测量的实验技术 方法原理： 方法原理： 循环伏安法是将循环变化的电压施加于工作电极和 循环伏安法是将循环变化的电压施加于工作电极和 参比电极之间， 参比电极之间，记录工作电极上得到的电流与施加 扫 电压的关系。 电压的关系。 描
i pa i pc
≈1
（4）
对一个简单的电极反应过程， 对一个简单的电极反应过程，式（2）和式（4）是判别 ）和式（ ） 电极反应是否可逆体系的重要依据。 电极反应是否可逆体系的重要依据。
下图是在0.1mol/L KNO3 电解质中，2×10-3 mol/L 电解质中， × 下图是在 K3Fe(CN)6 在Pt盘工作电极上 所反应得到的循环伏安 盘工作电极上 曲线。 曲线。
2.列表总结抗坏血酸的测定结果（ 2.列表总结抗坏血酸的测定结果（ Epa， ipa, ) 列表总结抗坏血酸的测定结果 3.绘制铁氰化钾的 的关系曲线； 3.绘制铁氰化钾的ipa和 ipc与相应浓度的c的关系曲线；绘制 ipa和 ipc与相应ν1/2的关系曲线。 与相应ν 的关系曲线。 4.绘制抗坏血酸的 的关系曲线； 4.绘制抗坏血酸的ipa与相应浓度的c的关系曲线；绘制ipa与 θ' E 1/2的关系曲线。 ν 的关系曲线。 5.求算铁氰化钾电极反应的n 5.求算铁氰化钾电极反应的n和 求算铁氰化钾电极反应的 6.绘制抗坏血酸的 6.绘制抗坏血酸的Epa与ν的关系曲线 。
铁氰化钾循环伏安法有关性质的测定
实验五铁氰化钾循环伏安法有关性质的测定一. 实验目的掌握循环伏安法（CV）基本操作；了解可逆电化学过程及条件电极电位的测定；获得峰电流随电位扫描速度的变化曲线，获得峰电流随溶液浓度的变化函数关系；并学会电化学工作站仪器的使用。
二. 循环伏安法原理电化学中随着氧化还原反应的进行，会导致电流和电位的变化。
其中根据公式峰电流与电位扫描速度的1/2次方、溶液浓度成正比。
对于循环伏安法，扫描图像中前半部扫描(电压上升部分)为去极化剂在电极上被还原的阴极过程，则后半部扫描(电压下降部分)为还原产物重新被氧化的阳极过程。
因此．一次三角波扫描完成一个还原过程和氧化过程的循环，故称为循环伏安法。
三. 实验仪器和药品铁氰化钾溶液、氯化钾溶液、铝粉、四个25ml容量瓶、电化学工作站，银电极，铂碳电极，银丝电极四. 实验步骤打开电脑并将仪器预热20分钟，打开电化学工作站操作界面。
将铁氰化钾标准的循环伏安曲线，看电位差的大小；超过100mv则用粗细的铝粉抛光铂碳电极，使得电位差在70--80以下；确定各参量：起始电位在0.5V左右，扫速为10、20、40、80、160mv/s，灵敏度为10-5--10-6，以标准铁氰化钾溶液测定不同扫速下的伏安曲线，测定并保存；配制4组不同浓度的铁氰化钾溶液：0.1、0.2、0.5、1.0ml 的铁氰化钾标准溶液于容量瓶中，在加入5ml氯化钾溶液，定容；控制参量：扫速为80，每个浓度6段三次扫描，依次对四组溶液测定伏安曲线，导出实验数据和曲线。
五．数据处理实验参数设定：打磨后电位差为81mv左右，比较合理。
亚铁氰化钾溶液的条件电极电位：从浓度和电位的表格中，可以根据浓度和电位做出曲线图，根据截距求出初始电位和条件电极电位。
测定峰电流和浓度关系时：Init E (V) = 0 High E (V) = 0.5 Low E (V) = 0 Init P/N = PScan Rate (V/s) = 0.08 Segment = 6 Sample Interval (V) = 0.001Quiet Time (sec) = 2 Sensitivity (A/V) = 1e-5测定峰电流和扫速关系时：Init E (V) = 0 High E (V) = 0.5 Low E (V) = 0 Init P/N = PScan Rate (V/s) = 0.02 Segment = 2 Sample Interval (V) = 0.001Quiet Time (sec) = 2 Sensitivity (A/V) = 1e-5数据表：峰电流和扫速数据表：0.1 0.2 0.5 10.226 0.226 0.231 0.24110mv20mv40mv80mv160mvSegment 1:Segment 1:Segment 1:Segment 1:Segment 1:Ep = 0.227V Ep = 0.226V Ep = 0.231V Ep = 0.239V Ep = 0.248Vip = -3.549e-6A ip = -5.605e-6A ip = -8.951e-6A ip = -1.245e-5A ip = -1.924e-5A Ah = -2.377e-5C Ah = -1.801e-5C Ah = -1.522e-5C Ah = -1.150e-5C Ah = -9.455e-6C Segment 2:Segment 2:Segment 2:Segment 2:Segment 2:Ep = 0.145V Ep = 0.140V Ep = 0.136V Ep = 0.126V Ep = 0.120Vip = 5.963e-6A ip = 8.119e-6A ip = 1.095e-5A ip = 1.437e-5A ip = 1.915e-5A Ah = 3.933e-5C Ah = 2.807e-5C Ah = 1.956e-5C Ah = 1.398e-5C Ah = 9.846e-6C曲线图：浓度和峰电流曲线图：所加体积ml0.10.20.51峰电流均值/10-6 2.6243 4.26310.65321.29峰电流和浓度的表格：0.1ml0.2ml0.5ml 1.0mlSegment 1:Segment 1:Segment 1:Segment 1:Ep = 0.226V Ep = 0.226V Ep = 0.231V Ep = 0.241Vip = -2.606e-6A ip = -3.670e-6A ip = -9.316e-6A ip = -1.788e-5A Ah = -2.189e-6C Ah = -2.997e-6C Ah = -8.084e-6C Ah = -1.722e-5C Segment 2:Segment 2:Segment 2:Segment 2:Ep = 0.144V Ep = 0.140V Ep = 0.132V Ep = 0.121Vip = 2.614e-6A ip = 4.106e-6A ip = 1.047e-5A ip = 2.132e-5A Ah = 2.090e-6C Ah = 3.476e-6C Ah = 9.477e-6C Ah = 2.124e-5C Segment 3:Segment 3:Segment 3:Segment 3:Ep = 0.226V Ep = 0.226V Ep = 0.232V Ep = 0.241Vip = -2.433e-6A ip = -3.807e-6A ip = -9.191e-6A ip = -1.705e-5A Ah = -2.025e-6C Ah = -3.105e-6C Ah = -8.032e-6C Ah = -1.634e-5C Segment 4:Segment 4:Segment 4:Segment 4:Ep = 0.144V Ep = 0.140V Ep = 0.131V Ep = 0.121Vip = 2.623e-6A ip = 4.292e-6A ip = 1.067e-5A ip = 2.133e-5A Ah = 2.092e-6C Ah = 3.622e-6C Ah = 9.763e-6C Ah = 2.123e-5C Segment 5:Segment 5:Segment 5:Segment 5:Ep = 0.226V Ep = 0.226V Ep = 0.232V Ep = 0.241Vip = -2.428e-6A ip = -3.940e-6A ip = -9.339e-6A ip = -1.708e-5A Ah = -2.015e-6C Ah = -3.221e-6C Ah = -8.149e-6C Ah = -1.640e-5C Segment 6:Segment 6:Segment 6:Segment 6:Ep = 0.145V Ep = 0.140V Ep = 0.131V Ep = 0.121Vip = 2.636e-6A ip = 4.391e-6A ip = 1.082e-5A ip = 2.132e-5A Ah = 2.069e-6C Ah = 3.690e-6C Ah = 9.877e-6C Ah = 2.117e-5C。

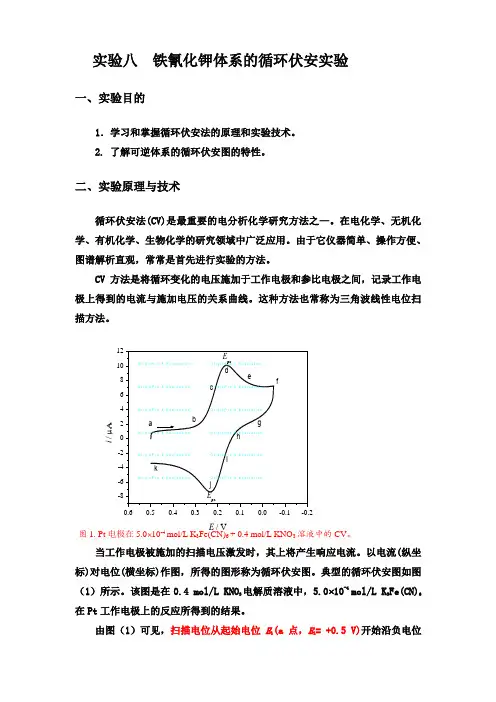

2_实验八铁氰化钾体系的循环伏安实验
实验八 铁氰化钾体系的循环伏安实验一、实验目的1．学习和掌握循环伏安法的原理和实验技术。
2. 了解可逆体系的循环伏安图的特性。
二、实验原理与技术循环伏安法(CV)是最重要的电分析化学研究方法之—。
在电化学、无机化学、有机化学、生物化学的研究领域中广泛应用。
由于它仪器简单、操作方便、图谱解析直观，常常是首先进行实验的方法。
CV 方法是将循环变化的电压施加于工作电极和参比电极之间，记录工作电极上得到的电流与施加电压的关系曲线。
这种方法也常称为三角波线性电位扫描方法。
当工作电极被施加的扫描电压激发时，其上将产生响应电流。
以电流(纵坐标)对电位(横坐标)作图，所得的图形称为循环伏安图。
典型的循环伏安图如图（1）所示。
该图是在0.4 mol/L KNO 3电解质溶液中，5.0⨯10-4 mol/L K 3Fe(CN)6在Pt 工作电极上的反应所得到的结果。
由图（1）可见，扫描电位从起始电位E 1(a 点，E 1= +0.5 V)开始沿负电位i / μAE / V图1. Pt 电极在5.0⨯10-4 mol/L K 3Fe(CN)6 + 0.4 mol/L KNO 3溶液中的CV 。
的方向变化（如箭头所指方向），当电位至Fe(CN)63-可还原时，即析出电位，将产生阴极电流(b点)。
其电极反应为：Fe III(CN)63- + e-→ Fe II(CN)64-在析出电位后随着电位的变负，阴极电流迅速增加(b→d)．直至电极表面的Fe(CN)63-浓度趋近零，电流在d点达到最高峰。
然后电流迅速衰减(d→g)，这是因为电极表面附近溶液中的Fe(CN)63- 几乎全部电解转变为Fe(CN)64-而耗尽，即所谓的贫乏效应。
当电压扫描至-0.05V(f点)处，虽然已经转向开始阳极化扫描，但这时的电极电位仍相当的负，扩散至电极表面的Fe(CN)63-仍在不断还原，故仍呈现阴极电流，而不是阳极电流。
当电极电位继续正向变化至Fe(CN)64-的析出电位时，聚集在电极表面附近的还原产物Fe(CN)64-被氧化，其反应为：Fe II(CN)64- + e+ → Fe III(CN)63-这时产生阳极电流(i→k)。
实验报告_96
三电化学实验循环伏安法测定铁氰化钾的电极反应过程及定量分析【实验目的】了解CHI660电化学工作站的基本操作。
掌握循环伏安方法的基本原理和实验技术。
了解循环伏安法的基本应用。
【原理】图1：三角波扫描电位图2：循环伏安曲线循环伏安法是在固定面积的工作电极和参比电极之间加上对称的三角波扫描电压，记录工作电极上得到的电流与施加电位的关系曲线，即循环伏安图，见图1。
在三角波的前半部分，工作电极上如发生氧化反应（阳极过程），记录到一个峰形的阳极波；而在三角波的后半部分，工作电极上发生则发生的是还原过程（阴极过程），记录得到一个峰形的还原波。
一次三角波电位扫描完成，电极上完成了一个氧化还原循环。
从循环伏安图的波形，阴阳极峰的峰电流的数值和比值，阴阳极峰的峰电位数值可判断电极反应的机理。
电极反应的可逆性主要取决于电极反应的速率常数k s 的大小，也与电位扫描的速率有关。
可逆性判据【仪器和试剂】1. CHI 660A 电化学系统，玻碳电极（d = 3mm ）为工作电极，Ag/AgCl 电极为参i —E 曲线比电极，铂丝电极为辅助电极；2. 固体铁氰化钾、氯化钾；3. 250 mL 容量瓶、50 mL 烧杯、玻璃棒。
【实验步骤】1．铁氰化钾试液的配置配置1 mM的铁氰化钾溶液250 mL (1.0 M)。
2．将玻碳电极在抛光布上用氧化铝粉抛光，并用蒸馏水冲洗净。
3. 将三个电极安装于盛有铁氰化钾试液的电解池里。
4．开启电化学系统及计算机电源开关，启动CHI660操作程序，在Setup下拉菜单中（或快捷方式中）选择“Technique”，然后在“Technique”菜单选择“Cyclic V oltammetry”，按“OK”键返回主菜单，然后在“Parameters”菜单下选择参数。
Init E（V）-0.2High E（V）0.5Low E（V）-0.2Scan rate（V/s）xSweep Segments 2Quiet Time (sec) 2Sensitivity (A/V)按“OK”。
循环伏安法测定铁氰化钾的电极反应过程
对实验结果进行了分析，探讨了铁氰化钾在电极上的氧化还原过程 和反应机理，为进一步研究铁氰化钾的电化学性质提供了基础。
展望
未来可以进一步优化实验条件，提高测定的灵敏度和准确性，为实际 应用提供更可靠的数据支持。
THANKS
感谢观看
电极材料选择
01
02
03
石墨电极
石墨电极具有高导电性和 化学稳定性，适用于多种 电化学反应。
铂电极
铂电极具有优良的导电性 和稳定性，适用于氧化还 原反应。
碳纤维电极
碳纤维电极具有高比表面 积和良好的电化学活性， 适用于电化学传感和催化 反应。
电极制备方法
物理涂布法
将活性物质涂布在电极基 底上，经过干燥和热处理 后得到电极。
循环伏安法
通过测量电极在多个扫描速率下的伏 安响应来分析电极的电化学行为，包 括氧化还原峰电位、峰电流等。
04
CATALOGUE
铁氰化钾的电极反应过程
铁氰化钾在电极上的氧化过程
铁氰化钾在电极上发生氧化反应，释放电子并生 成铁离子和氰根离子。
氧化峰电流随扫描速率的增加而增大，表明铁氰 化钾的氧化过程受扩散控制。
理信息。
02
CATALOGUE
铁氰化钾的性质
铁氰化钾的物理性质
外观
铁氰化钾是深红色晶体，易溶于水，在水溶液中呈现鲜艳的红色 。
密度
铁氰化钾的密度较大，大约为1.8g/cm³。
稳定性
铁氰化钾在常温下稳定，但在光照或加热条件下易分解。
铁氰化钾的化学性质
络合反应
铁氰化钾能与多种金属离子发生络合反应，形成稳定的配合 物。
氧化还原反应
铁氰化钾具有氧化还原性质，在不同的电位下可以发生氧化 或还原反应。
循环伏安法测定铁氰化钾
循环伏安法测定铁氰化钾王燕燕 40507224一、实验目的1、学习固体电极的处理方法2、掌握循环伏安仪的使用技术3、了解扫描速率和浓度对循环伏安图的影响二、实验原理铁氰化钾离子[Fe（CN）6]3-—亚铁氰化钾离子[Fe（CN）6]4-氧化还原电对的标准电极电位为[Fe（CN）6]3- + e-= [Fe（CN）6]4-φθ= 0.36 V(vs.NHE) 电极电位与电极表面活度的Nernst方程式为φ=φθ+ RT/Fln(C Ox/C Red)在一定扫描速率下，从起始电位（-0.2 V）正向扫描到转折电位（+0.8 V）期间，溶液中[Fe（CN）6]4-被氧化生成[Fe（CN）6]3-，产生氧化电流；当负向扫描从转折电位（+0.8 V）变到原起始电位（-0.2 V）期间，在指示电极表面生成的[Fe（CN）6]3-被还原生成[Fe（CN）6]4-，产生还原电流。
为了使液相传质过程只受扩散控制，应在加入电解质和溶液处于静止下进行电解。
在1 M NaCl 溶液中[Fe（CN）6]的扩散系数为0.63×10-5 cm.s-1；电子转移速率大，为可逆体系（1 M NaCl溶液中，25℃时，标准反应速率常数为5.2×10-2 cm·s-1）。
溶液中的溶解氧具有电活性，用通入惰性气体除去。
三、仪器和药品LK98B型循环伏安仪，X-Y记录仪，银电极，铂丝电极，饱和甘汞电极，电解池，移液管等。
0.10 Mol*L-1 K3[Fe(CN)6], 1.00 Mol*L-1 NaCl四、实验步骤（1）指示电极的预处理铂电极用Al2O3粉末（粒径0.05 µm）将电极表面抛光，然后用蒸馏水清洗。
（2）支持电解质的循环伏安图在电解池中放入30 mL 1,0 mol·L-1 NaCl溶液，插入电极，以新处理的铂电极为指示电极，铂丝电极为辅助电极，饱和甘汞电极为参比电极，进行循环伏安仪设定，扫描速率为50 mV/s;起始电位为-0.2 V；终止电位为+0.8 V。
循环伏安法实验报告
循环伏安法实验报告在电化学研究中，循环伏安法是一种简单而又强大的研究方法。
通过循环伏安法，可以对电极可逆性进行判断：反应是可逆的，则曲线上下对称，若反应不可逆，则曲线上下不对称；判断电极反应机理的判断：如电极吸附现象、电化学反应过程中产物等；更重要的是，循环伏安法能够用于实验中的定量分析。
接下来，运用实验数据来答疑解惑。
通常我们选择铁氰化钾体系（Fe(CN)63-/4-）对电化学行为中的可逆过程进行研究，它的氧化与还原峰对称，两峰的电流值相等，两峰电位差理论值为0.059V。
通常电极表面的处理对该理论值有很大的影响，一般选择玻碳电极为工作电极、铂电极为对电极、饱和甘汞电极为参比电极。
选择Al2O3抛光粉将电极表面磨光，然后在抛光机上抛成镜面，最后分别在1:1乙醇、1:1HNO3和蒸馏水中超声波清洗15秒。
另外，溶液是否除氧，这个也是必须考虑的，我们选择通高纯N2除O2。
在电解池中放入5.00×10-4mol/LK3(内含0.20mol/L KNO3，作为支持电解质。
支持电解质的浓度实际上也对实验有影响，此处暂不考虑)。
插入工作电极、铂丝辅助电极和饱和甘汞电极。
设置电化学工作站中的参数，参数的设定需要不断的尝试，根据电化学工作站窗口显示的图形调节出合适的参数。
图一：K3Fe(CN)6溶液的循环伏安曲线图一的i-E曲线即为循环伏安图。
从循环伏安图中可以看出有两个峰电流和两个峰电位，阴极峰电流ipc，峰电位以Epc(jpc)表示；阳极峰电流ipa，峰电位以Epa表示。
ipc或ipa的下标的a代表anode，c代表cathode。
我们可知道，ΔEp=Epa-Epc=56/n（单位：mV）（n为反应过程中的得失电子数），ipc与ipa的比值越接近于1，则该体系的可逆程度就越高。
这是判断可逆体系的最直接的方法。
从电化学工作站的工作界面，可以得出氧化峰电位为Epa=227mV,峰电流为ipa=-1.91´10-6A；还原峰电位是Epc=170mV，峰电流是ipc=1.9´10-6A。
循环伏安法测定铁氰化钾的电化学行为
循环伏安法测定铁氰化钾的电化学行为一、实验目的1、学习循环伏安法测定电极反应参数的基本原理及方法。
2、熟悉CHI660电化学工作站的使用。
3、学会使用伏安极谱仪。
4、学会测量峰电流和峰电位。
二、实验原理循环伏安法(cyclic voltammetry ，CV ）是在固定面积的工作电极和参比电极之间加上对称的三角波扫描电压，记录工作电极上得到的电流与施加电位的关系曲线，即循环伏安图。
从伏安图的波形、氧化还原峰电流的数值及其比值、峰电位等可以判断电极反应机理。
可用来检测物质的氧化还原电位, 考察电化学反应的可逆性和反应机理, 判断产物的稳定性,研究活性物质的吸附和脱附现象; 也可用于反应速率的半定量分析等。
循环伏安在工作电极上施加一个线性变化的循环电压，记录工作电极上得到的电流与施加电压的关系曲线，对溶液中的电活性物质进行分析。
由于施加的电压为三角波，这种方法也称为三角波线性扫描极谱法。
U t + - + + -+ + - +三角波图1 电路的接法一次扫描过程中完成一个氧化和还原过程的循环，称为循环伏安法。
与汞电极相比，物质在固体电极上伏安行为的重现性差，其原因与固体电极的表面状态直接有关，因而了解固体电极表面处理的方法和衡量电极表面被净化的程度，以及测算电极有效表面积的方法，是十分重要的。
一般对这类问题要根据固体电极材料不同而采取适当的方法。
循环伏安法控制电极电位φ随时间t 从φi 线性变化增大（或减小）至某电位φτ后，相同速率线性减小（大）归到最初电位φi 。
其典型的CV 法响应电流对电位曲线(循环伏安图)如图1示。
图2. 循环伏安曲线图假如电位从φi 开始以扫描速度υ向负方向扫描, 置φi 较φ (研究电极的标 准电极电位)正得多, 开始时没有法拉第电流, 当电位移向φ 附近时, 还原电流 出现并逐渐增大, 电位继续负移时, 由于电极反应主要受界面电荷传递动力学控 A g /A g c l 铂盘电极制, 电流进一步增大, 当电位负移到足够负时, 达到扩散控制电位后, 电流则转至受扩散过程限制而衰减, 使i φ曲线上出现电流峰i pc , 对应的峰电位为φpc 。
循环伏安法测定铁氰化钾实验报告(华南师范大学)
实验四循环伏安法研究铁氰化钾的电极反应过程一、实验目的（1）学习电化学工作站的使用及固体电极表面的处理方法（2）掌握用循环伏安法判断电极过程的可逆性二、实验原理循环伏安法（CV法）是以等腰三角形的脉冲电压加在工作电极上，在电极上施加线形扫描电压，从设定的起始电压开始扫描，到达设定的终止电压后，再反向回扫至设定的起始电压。
如果前半部分电压由高向低扫描，电活性物质在电极上还原（Ox + n e Red），产生还原波；则后半部分电压由低向高扫描时，还原产物又会在电极上氧化（Red -n e Ox），产生氧化波。
得到的电流~电压曲线（i ~ E曲线）称为循环伏安图（CV图）。
一次三角波扫描，完成一个还原和氧化过程的循环。
Fe(CN)63- + e Fe(CN)64-铁氰化钾（K3Fe(CN)6）的峰电流（i p）与电极表面活度的关系式为：式中，n、c和v分别为电活性物质的电子转移数、浓度和扫描速率。
i p与v1/2、c成正比。
对于可逆体系，氧化峰电流（i pa）与还原峰电流（i pc）之比i pa / i pc≈ 1，氧化峰电位（E pa）与还原峰电位（E pc）之差∆E p = E pa- E pc≈ 0.059/n，条件电位Eө' = (E pa + E pc)/2。
如果电活性物质可逆性差，则氧化波与还原波的高度就不同，对称性也较差，∆E p > 0.059/n，i pa / i pc < 1。
甚至只有一个氧化或还原峰，电极过程即为不可逆。
由此可判断电极反应过程的可逆性。
三、仪器和试剂（1）仪器：CHI620E电化学工作站、三电极系统（玻碳电极、铂丝电极、参比电极）（2）试剂：1.0 × 10-2 mol·L-1 K3Fe(CN)6溶液、1.0 mol·L-1 KNO3溶液四、实验步骤1. 玻碳电极的处理用Al2O3粉将电极表面抛光，用去离子水清洗，超声。
循环伏安法测定铁氰化钾电化学性能
3、循环伏安法测量
将配制的系列铁氰化钾溶液逐一转移至电解池中，插 入干净的电极系统。起始电位0.5V，终止电位-0.1V。 a. 以10mV/s的扫描速度完成各浓度试样的测量。 b. 4mmol.L-1完成4种扫描速度的测量： 5mV/s 、（10 mV/s）、20mV/s、40 mV/s进行测量。
• 对于可逆电极反应
ip＝2.69×105n3/2D1/2v1/2Ac
其中：ip为峰电流（A），n为电子转移数，A为电极面 积（cm2），D为扩散系数（cm2/s），v为扫描速度 （V/s），c为浓度（mol/L）。由此可见，ip与v1/2和c都 是直线关系。由于Da和Dc大致相同，对于可逆电极反应 ipa/ ipc ≈1。
4、避免电极夹头互碰导致仪器短路。
附录：CHI660A 电化学工作站简介
• 感谢阅读
感谢阅读
• 感谢阅读
• 非可逆电极的ΔEp和ipa/ ipa不具有上述理论关系，原则 上其差异大小与不可逆性是一致的。
图形解析
可逆体系
ipa 1 ipc
△Ep = 2.3RT / nF
= 56.5/n mV ( 25℃)
循环伏安法与单扫描极谱法的不同
• 极化电压不同——单扫描极谱法施加的是锯齿波型 （不对称）的电压；而循环伏安法施加的是等腰三角 波电压。
Technique Parameters Scan Rate
Cyclic Voltammetry
Init E= 0.5V High E=0.5V Low E=-0.1V
Initial Scan-----Negative
5mV/s、 10 mV/s、 20 mV/s、40 mV/s
Sensitivity 调节 OK
电化学测试实验报告
电化学测试技术实验报告实验地点：8号楼8313姓名：徐荣学号：SX1806015指导教师：佟浩实验一铁氰化钾的循环伏安测试一、实验目的1. 学习固体电极表面的处理方法；2. 掌握循环伏安仪的使用技术；3. 了解扫描速率和浓度对循环伏安图的影响。
二、实验原理铁氰化钾离子[Fe(CN)6]3-亚铁氰化钾离子[Fe(CN)6]4氧化还原电对的标准电极电位为：3- -4- e[Fe(CN)6]3 + e= [Fe(CN)6]4© = 0.36V电极电位与电极表面活度的Nernst方程式为：e '© = ©+ RT/F In (COx/CRed)在一定扫描速率下，从起始电位(-0.2 V)正向扫描到转折电位(+0.8 V)期间，溶液中[Fe(CN)6]4-被氧化生成[Fe(CN)6]3-，产生氧化电流；当负向扫描从转折电位(+0.6 V)变到原起始电位(-0.2 V)期间，在指示电极表面生成的[Fe(CN)6]3- 被还原生成[Fe(CN)6]4-，产生还原电流。
为了使液相传质过程只受扩散控制，应在加入电解质和溶液处于静止下进行电解。
在0.1M NaCI溶液中[Fe(CN)6]4-的电子转移速率大，为可逆体系(1M NaCI溶液中，25°C时，标准反应速率常数为-2 2 -1x5.2X 10 cm s )o三、仪器和试剂电化学分析系统；铂盘电极；铂柱电极，饱和甘汞电极；电解池；容量瓶。
-1 -1 -10.50 mol • L K3[Fe(CN)6] ；0.50 mol • L K4[Fe(CN)6] ；1 mol • L NaCI四、实验步骤1. 指示电极的预处理铂电极用Al2O3粉末(粒径0.05 m)将电极表面抛光，然后用蒸馏水清洗。
2. 支持电解质的循环伏安图在电解池中放入0.1 mol • L-1 NaCI溶液，插入电极，以新处理的铂电极为指示电极，铂丝电极为辅助电极，饱和甘汞电极为参比电极，进行循环伏安仪设定; 起始电位为-0.2 V;终止电位为+0.6 V。
循环伏安法测定铁氰化钾的电极反应过程
循环伏安法测定铁氰化钾的电极反应过程一、实验原理 1.循环伏安法循环伏安法是将循环变化的电压施加于工作电极和对电极之间,记录工作电极上得到的电流与施加电压的关系曲线。
此方法也称为三角波线性电位扫描方法。
图1-1表明了施加电压的变化方式。
选定电位扫描范围E1～E2 和扫描速率, 从起始电位E1开始扫描到达E2 , 然后连续反向在扫描从E2回到E1。
由图1-2 可见,循环伏安图有两个峰电流和两个峰电位。
i pc 和 i pa 分别表示阴极峰值电流和阳极峰值电流，对应的阴极峰值电位与阳极峰值电位分别为E pc 和E pa 。
图1-1 循环伏安法的典型激发信号 图1-2 K3Fe(CN)6在KCL 溶液中的循环伏安图2.判断电极可逆性根据Nernst 方程,在实验测定温度为298K 时,计算得出 △Ep = Epa- Epc≈59/n mV (1-1) 阳极峰电流ipa 和阴极峰电流ipc 满足以下关系： ipc/ipa ≈1 (1-2)同时满足以上两式，即可认为电极反应是可逆过程。
如果从循环伏安图得出的 △Ep/mv = 55/n ～65/n 范围，也可认为电极反应是可逆的。
3.计算原理铁氰化钾离子-亚铁氰化钾离子氧化还原电对的标准电极电位 [Fe(CN)6]3- + e - = [ Fe(CN)6]4- Φ=0.36v 电极电位与电极表面活度的Nernst 方程：峰电流与电极表面活度的Randles-Savcik 方程： i p = 2.69×105n 3/2ACD 1/2v 1/2 二、实验仪器与试剂0'Ox pa RedC RTIn F C ϕϕ∆=+E / Vt / s阳极 i / μA 阴极ϕ / v仪器： CHI660电化学工作站，电解池铂盘工作电极铂丝辅助电极Ag/AgCl参比电极。
试剂：铁氰化钾溶液:0.1mol/L；硝酸钾溶液：1.0mol/L三、实验步骤1．Pt工作电极预处理不同粒度的α-Al2O3粉，抛光，洗去表面污物，再超声水浴中清洗，每次2－3分钟，重复三次，得到平滑光洁和新鲜的电极表面。
铁氰化钾的循环伏安测试
LOGO
铁氰化钾的循环伏安测试 三、实验步骤
1. 指示电极的预处理 铂电极用Al2O3粉末（粒径0.05µm）将电极表面抛光，然后用蒸馏 水清洗。 2. 支持电解质的循环伏安图 在电解池中放入0.1 mol•L-1 NaCl溶液，插入电极，以新处理的 铂电极为指示电极，铂丝电极为辅助电极，饱和甘汞电极为参比电极 ，进行循环伏安仪设定;起始电位为-0.2V；终止电位为+0.6V。开始 循环伏安扫描，记录循环伏安图。 3. 不同扫描速率K3 [Fe（CN）6]溶液的循环伏安图 在0.50 mol•L-1 K4 [Fe（CN）6]溶液中，以10mV/s、25mV/s、 50 mV/s、100 mV/s、200 mV/s、500 mV/s,在-0.15至+0.7V电位范 围内扫描，分别记录循环伏安图。
0.7
Potential/V(vs.SCE)
LOGO
铁氰化钾的循环伏安测试
LOGO
铁氰化钾的循环伏安测试
结论
对于表面吸附控制的电极反应过程，峰电流ip与扫描速度呈正比 关系，即ip～V为一直线。(此关系也可利用标准曲线法的线性拟合功 能，以峰电流为横坐标，扫描速度的二分之一次方或扫描速度为纵坐 标，考察线性关系)将不同扫描速率的循环伏安曲线进行叠加。随着 扫描速度的增加，峰电流也增加。且分别测量他们的峰数据可以得到 峰电流与扫描速度的关系。根据电化学理论，对于扩散控制的电极过 程，峰电流ip与扫描速度的二分之一次方呈正比关系。用标准曲线法 中的线性拟合处理，得出峰电流ip与呈线性关系，R为扫描速度。 在误差的范围内K3 [Fe（CN）6]在KCl溶液中电极过程的具有可 逆性。 对于可逆体系，氧化峰电流ipa与还原峰电流ipc绝对值的比值 ：ipa/ ipc=1。 从图中可以看出来随着扫描速率的增大氧化还原峰的 距离越来越大，即是可逆性降低。
实验五 循环伏安法测定铁氰化钾的电极反应过程
实验五循环伏安法测定铁氰化钾的电极反应过程一、目的要求1.学习循环伏安法测定电极反应参数的基本原理及方法2.了解电化学工作站及其使用二、试验原理循环伏安法(CV)是最重要的电分析化学研究方法之一。
在电化学、无机化学、有机化学、生物化学等研究领域得到了广泛应用。
由于其设备价廉、操作简便、图谱解析直观，因而一般是电分析化学的首选方法。
CV方法是将循环变化的电压施加于工作电极和参比电极之间，记录工作电极上得到的电流与施加电压的关系曲线。
这种方法也常称为三角波线性电位扫描方法。
图1中表明了施加电压的变化方式：起扫电位为+0.8V，反向/起扫电位为-0.2V，终点又回扫到+0.8V，扫描速度可从斜率反映出来，其值为50mV/s。
虚线表示的是第二次循环。
一台现代伏安仪具有多种功能，可方便地进行一次或多次循环，任意变换扫描电压范围和扫描速度。
当工作电极被施加的扫描电压激发时，其上将产生响应电流。
以该电流（纵坐标）对电位（横坐标）作图，称为循环伏安图。
典型的循环伏安图如图2所示。
该图是在1.0mol/L 的KNO3电解质溶液中，6×10-3mol/L 的K3Fe(CN)6在Pt工作电极上反应得到的结果。
从图可见，起始电位E i为+0.8V（a点），电位比较正的目的是为了避免电极图 2 6×10–3 mol/L在1 mol/L的KNO3溶液中的循环伏安图扫描速度:50 mV/s 铂电极面积:2.54 mm2接通后Fe(CN)63–发生电解。
然后沿负的电位扫描(如箭头所指方向)，当电位至Fe(CN)63–可还原时，即析出电位，将产生阴极电流（b点）。
其电极反应为：Fe(III)(CN)63– + e–——► Fe(II)(CN)64–随着电位的变负，阴极电流迅速增加（b g d），直至电极表面的Fe(CN)63-浓度趋近零，电流在d点达到最高峰。
然后迅速衰减（d g g），这是因为电极表面附近溶液中的Fe(CN)63-几乎全部因电解转变为Fe(CN)64-而耗尽，即所谓的贫乏效应。
循环伏安法测定铁氰化钾
学习固体电极表面的处理方法 掌握电化学工作站的使用技术 掌握循环伏安法的实验原理、实验参数的确定、
实验数据的处理及分析 判断电极反应的可逆性
实验原理
在一定扫描速率下 从起始电位（+0.4 V）正向扫 描到转折电位（-0.6 V）期间， 溶液中[Fe(CN)6]3-被还原生成 [Fe(CN)6]4-，产生还原电流； 当负向扫描从转折电位（-0.6 V） 变到原起始电位（+0.4 V）期 间，在指示电极表面生成的 [Fe(CN)6]4-被氧化生成 [Fe(CN)6]3-，产生氧化电流。
4. K3 [Fe(CN)6]溶液的循环伏安曲线 取一定量的测试液于电解池(50ml烧杯)中,插入三电极，连 接电极连线。设置扫描参数：起始电位600mV，终止电位200mV，扫描速度为20mV/s，取样间隔2mV，量程100mA ，然后开始扫描.
5. 不 同 扫 描 速 率K3 [Fe(CN)6]溶液的循环伏安曲线 在上述浓度的K3[Fe(CN)6]溶液中，分别以40mv/s、60mv/s 、80mv/s、100mv/s ，在+600mV － -200m V电位范围内扫 描，分别记录不同扫描速率下溶液的循环伏安曲线。
1.004
v
7.071
-1.912
2.059
10
-2.376
2.511
12.649
-2.701
2.737
14.142
-2.896
2.96
数据处理
3.计算 i pa i pc， E p 值；说明 K3Fe(CN)6 在溶液中电
极过程的可逆性。 判断电极反应可逆性
可逆过程: EpEpaEpc5n9mV 并且
实验原理
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、 绘制铁氰化钾溶液的 ipa 与 ipc 相应浓度 c 的关系曲线，绘制 ipa 与 ipc 与相 应的 V1/2 关系曲线 上面的图线为 Ipa,下面为 Ipc
Ip-c
0.000018000 0.000016000 0.000014000 0.000012000 0.000010000 0.000008000 0.000006000 0.000004000 0.000002000 0.000000000 0 0.0005 0.001 0.0015 0.002 0.0025
Epa/v
0.000 0.112 0.133 0.135 0.139 0.134 0.132 0.132 0.130 0.130 0.128
Δepa/v
0.000 0.115 0.087 0.079 0.073 0.080 0.085 0.086 0.090 0.091 0.094
Ipa/A
0.000000000 0.000001949 0.000004134 0.000008923 0.000015290 0.000023140 0.000032390 0.000035870 0.000038990 0.000041820 0.000044420
0 0.112 0.133 0.135 0.139
0 0.227 0.220 0.214 0.212
0 0.069 0.090 0.092 0.096
六、思考题
1、 铁氰化钾的 Epa 对其相应的 V 是什么关系？由此可表明什么？
第5页
能源与化学工程实验报告
从表格中可以看出，随着浓度 c 的不断增大，Epa、Epc 并未发生较大变化。说 明此反应是一个可逆反应。 2、 由铁氰化钾的循环伏安图解释它在电极上的可能反应机理
第4页
能源与化学工程实验报告
上面的图线为 Ipa,下面为 Ipc
ip-v^0.5
0.000050000 0.000045000 0.000040000 0.000035000 0.000030000 0.000025000 0.000020000 0.000015000 0.000010000 0.000005000 0.000000000 0.0000000 0.1000000 0.2000000 0.3000000 0.4000000 0.5000000
能源与化学工程实验报告
五、 实验结果与分析
不同浓度下得到的循环伏安曲线
同一浓度（0.02mol/L）不同扫描速度下得到的循环伏安曲线
第3页
能源与化学工程实验报告
1、 铁氰化钾溶液的测量结果
浓度mol/L
0 0.0002 0.0004 0.0008 0.002 0.002 0.002 0.002 0.002 0.002 0.002
E p E1/2 E1/2 E p 0.0285 （＋表示扫速
浓度 0 0.0002 0.0004 0.0008 0.002
Ec1/2 0 0.269 0.262 0.256 0.254
0.05 0.05 0.05 0.05 0.05
1、铁氰化钾在 Pt 电极上发生的反应是可逆反应，起始点位为 0.8V。 2、随着电位减小，当电位小到一定程度时，Fe（CN）63-开始分解，Fe（CN）63--e=Fe（CN）
46
3、控制步骤逐渐由电极电位控制到物质传输控制，扫面到最高点，阴极电流达到最大值， 完全转化为物质传输控制，此时电极表面的 Fe（CN）63-降为 0。 4、然后电流迅速衰减，这是因为 e（CN）63-几乎全部转化为 Fe（CN）64-，控制步骤转移导 致。 5、电流接着往正向来扫，当电极正向扫面到 Fe（CN）64-的析出电位，Fe（CN）64-开始被氧 化 Fe（CN）64-+e= Fe（CN）63-产生阳极电流，此时的控制步骤是电极电位。 6、继续扫描，到最低点，阳极电流达到最大值，电极表面 Fe（CN）64-耗尽，此时的控制步 骤是物质传输。 7、接着扫描，阳极电流减小，扫回到起始点。
第6页
（Epa，Epc ΔEpa，ipa，ipc）
Epc/v
0.000 0.227 0.220 0.214 0.212 0.214 0.217 0.218 0.220 0.221 0.222
扫速V/s
0.05 0.05 0.05 0.05 0.02 0.05 0.1 0.125 0.15 0.175 0.2
Ipc/A
0.000000000 0.000001628 0.000004058 0.000008278 0.000014720 0.000022180 0.000030600 0.000033770 0.000036540 0.000039060 0.000041400
v^0.5
0.2236068 0.2236068 0.2236068 0.2236068 0.1414214 0.2236068 0.3162278 0.3535534 0.3872983 0.4183300 0.4472136
3、 求算铁氰化钾电极反应的 n 和 E。 ΔEpa=59/n 不同速度下ΔEpa 求平均值， Epa （0.115 0.087 0.079 0.073） / 4 0.0885V
n 0.059 / Epa 0.67
误差分析：理论上 n 应该为 1，造成这种误差的原因是，每次处理工作电极即铂 碳电极无法完全处理好，表面可能有杂质。
