离心泵培训讲义
PPT离心泵培训课件
性化需求将不断增加，企业需要提高定制化生产能力。
智能化需求提升
02
随着工业4.0和智能制造的推进，离心泵产品的智能化需求将不
断提升，企业需要加强智能化技术的研发和应用。
服务化需求拓展
03
随着客户对离心泵产品使用体验和售后服务要求的提高，企业
需要拓展服务化业务，提供全生命周期的服务支持。
THANKS FOR WATCHING
安装顺序
安装精度
按照先安装底座、再安装泵体、最后安装 附件的顺序进行安装。
确保安装精度符合要求，如轴心线对中精 度、水平度等。
密封处理
调试与试运行
在安装过程中，注意对密封面进行保护， 避免损坏或污染。同时，选择合适的密封 材料和方式，确保密封效果良好。
在安装完成后，进行调试和试运行，确保泵 的性能符合要求，无异常振动和噪音等问题 。
感谢您的观看
环保要求提高
环保政策对离心泵的噪音、振动、泄漏等环保指 标提出更高要求，促使企业加强技术研发和产品 升级。
绿色制造推广
政府将加大对绿色制造技术的支持和推广力度， 鼓励企业采用环保材料和工艺，降低离心泵生产 过程中的环境污染。
未来市场需求变化趋势
个性化需求增加
01
随着市场竞争的加剧和消费者需求的多样化，离心泵产品的个
性能参数及意义
扬程H
表示液体通过泵后所获得的能量 ，即液体的提升高度，是反映泵 做功能力的重要参数。
转速n
表示叶轮的旋转速度，直接影响 泵的流量和扬程。
效率η
表示泵的有效功率与轴功率之比 ，反映泵的能耗情况。效率越高 ，说明泵的能耗越低。
流量Q
表示单位时间内通过泵的液体体 积，是衡量泵性能的重要指标。
离心泵培训资料ppt课件
经过优化后，该型号离心泵效率提 高了10%以上，汽蚀余量增加了 30%以上，同时运行稳定性和可靠 性也得到了显著提升。
05
离心泵在工业生产中应 用
石油化工行业应用现状
离心泵在石油化工行业中的应用非常 广泛，主要用于输送各种油品、化工 原料及产品。
在化工生产中，离心泵用于输送酸、 碱、盐等腐蚀性介质，以及合成氨、 尿素等化肥生产过程中的原料和产品。
绿色环保
环保意识的提高将推动离心泵向绿色环保方向发展。企业需要关注环保法规和政策要求，研发低噪音、低能 耗、低排放的离心泵产品，推动行业的绿色可持续发展。
THANK YOU
国内外市场现状及竞争格局分析
01
国内市场
近年来，随着国内工业领域的快速发展，离心泵市场需求不断增长。国
内企业在技术研发、产品质量等方面取得了显著进步，逐渐占据了市场
主导地位。
02
国际市场
国际离心泵市场同样呈现增长趋势，欧美等发达国家在高端离心泵领域
具有较强竞争力。同时，一些新兴市场国家如印度、东南亚等地区的离
离心泵培训资料ppt课件
contents
目录
• 离心泵基本原理与结构 • 离心泵选型与安装 • 离心泵操作与维护保养 • 离心泵性能评价与优化 • 离心泵在工业生产中应用 • 离心泵市场动态与发展趋势
01
离心泵基本原理与结构
离心泵工作原理
由于离心泵的作用液体从叶轮进口流向出口的过程中， 其速度能和压力能都得到增加，被叶轮排出的液体经过 压出室，大部分速度能转换成压力能，然后沿排出管路 输送出去。
松动，及时紧固。
保持泵体及周围环境清 洁，防止杂物进入泵内。
定期检修计划制定和执行
离心泵维修工培训讲义大全
离心泵维修工培训讲义大全57页一.离心泵的工作原理驱动机通过泵轴带动叶轮旋转产生离心力在离心力作用下液体沿叶片流道被甩向叶轮出口液体经蜗壳收集送入排出管。
液体从叶轮获得能量使压力能和速度能均增加并依靠此能量将液体输送到工作地点。
在液体被甩向叶轮出口的同时叶轮入口中心处形成了低压在吸液罐和叶轮中心处的液体之间就产生了压差吸液罐中的液体在这个压差作用下不断地经吸入管路及泵的吸入室进入叶轮中。
二、离心泵的结构及主要零部件一台离心泵主要由泵体、叶轮、密封环、旋转轴、轴封箱等部件组成有些离心泵还装有导轮、诱导轮、平衡盘等。
1.泵体:即泵的壳体包括吸入室和压液室。
?吸入室:它的作用是使液体均匀地流进叶轮。
?压液室 :它的作用是收集液体并把它送入下级叶轮或导向排出管与此同时降低液体的速度使动能进一步变成压力能。
压液室有蜗壳和导叶两种形式。
2( 叶轮 :它是离心泵内传递能量给液体的唯一元件叶轮用键固定于轴上，随轴由原动机带动旋转通过叶片把原动机的能量传给液体。
叶轮分类: ?按照液体流入分类:单吸叶轮(在叶轮的一侧有一个入口)和双吸叶轮(液体从叶轮的两侧对称地流到叶轮流道中)。
?按照液体相对于旋转轴线的流动方向分类:径流式叶轮、轴流式叶轮和混流式叶轮。
?按照叶轮的结构形式分类:闭式叶轮、开式叶轮和半开式叶轮。
3(轴:是传递机械能的重要零件原动机的扭矩通过它传给叶轮。
泵轴是泵转子的主要零件，轴上装有叶轮、轴套、平衡盘等零件。
泵轴靠两端轴承支承，在泵中作高速回转，因而泵轴要承载能力大、耐磨、耐腐蚀。
泵轴的材料一般选用碳素钢或合金钢并经调质处理。
4.密封环:是安装在转动的叶轮和静止的泵壳(中段和导叶的组合件)之间的密封装置。
其作用是通过控制二者之间间隙的方法，增加泵内高低压腔之间液体流动的阻力，减少泄漏。
5. 轴套轴套是用来保护泵轴的，使之不受腐蚀和磨损。
必要时，轴套可以更换。
6.轴封泵轴和前后端盖间的填料函装置简称为轴封，主要防止泵中的液体泄漏和空气进入泵中，以达到密封和防止进气引起泵气蚀的目的。
离心泵培训资料

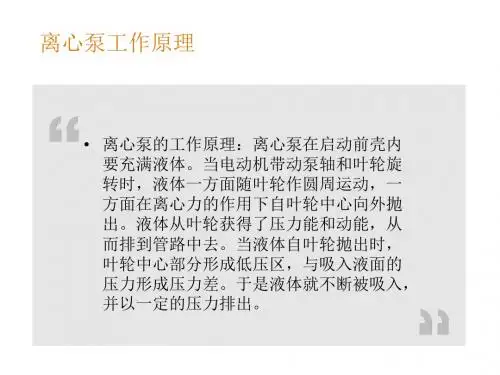

• 离心泵的工作原理：离心泵在启动前壳内 要充满液体。当电动机带动泵轴和叶轮旋 转时，液体一方面随叶轮作圆周运动，一 方面在离心力的作用下自叶轮中心向外抛 出。液体从叶轮获得了压力能和动能，从 而排到管路中去。当液体自叶轮抛出时， 叶轮中心部分形成低压区，与吸入液面的 压力形成压力差。于是液体就不断被吸入， 并以一定的压力排出。
• （6）管路或泵内有杂物堵塞
• （7）进口阀关的过小
离心泵常见故障处理
处理措施： • （1）校正对中 • （2）更换新轴 • （3）更换轴承 • （4）查出原因，消除汽蚀 • （5）检修泵 • （6）检查排除堵理措施： • （1）减油
• （2）加油
• （3）排出清洗再加新油 • （4）检查并调整泵 • （5）检查转子平衡度或在小流量处运转
离心泵常见故障处理
2、泵输不出液体 原因： • • （1）吸入管路或泵内有空气 （2）进口或出口阀关闭
•
• • •
（3）泵的扬程不够
（4）泵吸入管漏气 （5）叶轮旋转方向不对 （6）吸上高度太高
•
•
（7）吸入管路过小或杂物堵塞
（8）转速不符
离心泵常见故障处理
处理措施： • （1）注满液体、排除空气 • （2）开启阀门 • （3）两泵串联或更换扬程高的泵 • （4）检查堵漏 • （5）纠正电机转向 • （6）降低泵系安装高度，增加进口处压力
• （7）加大吸入管径，消除堵塞物
• （8）调整电机转速
汽蚀定义
• · 汽蚀的定义：泵内的液体在一定温度下， 又于某种原因使泵的进口处的压力低于液体 在该温度下的饱和蒸汽压。液体便开始汽化 而产生气泡，并随液流进入高压区后，气泡 破裂，形成空穴，周围液体迅速填充到原气 泡空穴，产生水力冲击。这种气泡的产生、 发展和破裂的现象称为汽蚀。
离心泵的基础知识培训课件
二、离心泵的分类
离心泵的种类很多，分类方法常见的有以下几种方式 1、按叶轮吸入方式分： 2、按叶轮数目分 3、按离心泵扬程分 4、按泵的用途和输送液体性质分
二、离心泵的分类 1、按叶轮吸入方式分：单吸式离心泵；双吸式离心泵
（1）、单吸式离心泵如图1所示
图1 单吸式离心泵
二、离心泵的分类 （2）双吸式离心泵；如图2所示，
图12泵内液体的泄漏
图13 (c)为迷宫式密封环，密封效果好，但结构复杂，制造困难，一般离心 泵中很少采用。密封环内孔与叶轮外圆处的径向间隙一般在0.1-0．2mm之间。
密封环磨损后，使径向间隙增大，泵的排液量减少，效率降低，当密封间 隙超过规定值时应及时更换。
密封环应采用耐磨材料制造，常用的材料有铸铁、青铜等。
二、离心泵的分类 2、按叶轮数目分：
（1）单级离心泵 泵中只有一个叶轮，单级离心泵是一种应用广泛的泵。由于液体在 泵内只有一次增能，所以扬程较低。如图1所示为单级单吸离心泵。
（2）多级离心泵 具有两个或两个以上叶轮的离心泵称为多级离心泵。级数越多压力 越高。这种泵的叶轮一般为单吸式。如图3所示多级离心泵，
四、离心泵的主要零部件
2．导轮
导轮是一个固定不动的圆盘，正面有包在叶轮外缘的正向导叶，这些导 叶构成了一条条扩散形流道，背面有将液体引向下一级叶轮人口的反向导 叶，其结构如图11所示。液体从叶轮甩出后，平缓地进入导轮，沿着正 向导叶继续向外流动，速度逐渐降低，动能大部分转变为静压能。液体经 导轮背面的反向导叶被引入下一级叶轮导轮上的导叶数一般为4—8片， 导叶的入口角一般为8°一16°，叶轮与导叶间的径向单侧间隙约为1mm。 若间隙过大，效率会降低；间隙过小，则会引起振动和噪声。与蜗壳相比， 采用导轮的分段式多级离心泵的泵壳容易制造，转能的效率也较高。但安 装检修较蜗壳困难。另外，当工况偏离设计工况时，液体流出叶轮时的运 动轨迹与导叶形状不一致，使其产生较大的冲击损失。由于导轮的几何形 状较为复杂，所以一般用铸铁铸造而成。
2024年度-离心泵培训课件
未来创新方向预测
智能化发展
未来离心泵将更加智能化，实现远程监控、自动调节等功能，提高 运行效率和安全性。
绿色化发展
离心泵行业将注重绿色化发展，推动环保材料的应用、降低能耗和 减少排放等方面的技术创新。
个性化定制
随着市场需求的多样化，离心泵产品将更加注重个性化定制，满足不 同客户的需求。
34
THANKS FOR WATCHING
停车时应先关闭出口阀门，然后停止 电机运转，最后关闭进口阀门。
21
常见故障识别与处理
泵振动大
检查地脚螺栓是否松动，电机 与泵轴不同心，轴承损坏等。
泵流量不足
检查进出口管道是否堵塞，叶 轮磨损严重，电机转速不够等 。
泵不吸水
检查进口管道是否漏气，底阀 是否漏水，进口水位是否过低 等。
轴承温度过高
检查润滑油位是否正常，油质 是否良好，冷却水是否畅通等 。
24
节能技术改造案例分析
变频调速技术
通过变频器调节电机转速 ，实现离心泵流量和扬程 的连续调节，达到节能目 的。
叶轮切割技术
根据实际需求，对离心泵 叶轮进行切割，降低扬程 和流量，减少不必要的能 耗。
高效密封技术
采用高效密封件和密封结 构，减少泄漏量，提高泵 效率。
25
提高运行效率策略分享
合理选型
轴和轴承
用于支撑叶轮并传 递扭矩。
进口和出口法兰
连接管道系统。
5
离心泵性能参数及意义
流量Q
表示单位时间内通过 泵的液体体积，反映 了泵的输送能力。
扬程H
表示液体通过泵后所 获得的能量增加，即 液体的压力升高值， 反映了泵的做功能力 。
转速n
表示叶轮的旋转速度 ，影响泵的流量和扬 程。
离心泵培训资料课件.
2023离心泵培训资料课件•离心泵的基础知识•离心泵的选型与设计•离心泵的操作与维护•离心泵的优化与改造目•离心泵的应用案例录01离心泵的基础知识离心泵是利用叶轮旋转而使泵内液体能量增加，随后在泵的出口处流出的一种泵。
离心泵定义根据不同的分类标准，离心泵可分为很多种类。
按照工作原理，离心泵可分为普通离心泵和喷射泵；按吸口数目，可分为单吸泵和双吸泵；按级数，可分为单级泵和多级泵等。
离心泵分类离心泵的定义与分类离心泵工作原理离心泵依靠旋转叶轮对液体做功，将机械能转化为液体的动能和压能。
叶轮旋转时，液体被吸入，然后在离心力作用下被加速并抛向叶轮边缘。
在叶轮边缘，液体进入压水室，速度减慢并被压缩，最后通过泵的出口排出。
离心泵型号及参数离心泵型号及参数包括进出口直径、扬程、流量、转速、功率等，根据不同的工况和需求，选择合适的型号及参数。
离心泵的工作原理吸入室离心泵的吸入室是用来引导液体进入叶轮的，吸入室必须保证液体顺利进入叶轮，防止气体进入泵内。
轴封轴封是用来密封泵轴与轴承之间的间隙，以防止液体外泄及空气进入泵内。
离心泵的轴封有填料密封和机械密封两种形式。
叶轮叶轮是离心泵的核心部件，它使液体获得能量，并产生一定的压头。
叶轮按其出口数可分为单级叶轮和多级叶轮。
轴承轴承用来支撑泵轴并承受由电动机传递来的轴向推力。
压水室压水室又称出水管，它使液体在离开叶轮后进一步减速、整流、排气，并回收一部分动能。
底座及支座底座用于支撑和固定整个泵，支座用于支撑泵轴及轴承。
离心泵的主要部件02离心泵的选型与设计离心泵的选型原则依据输送介质性质选型根据介质类型、浓度、温度、压力等参数，选择适合的离心泵材质和结构。
根据工艺流量和扬程选型根据实际需求，选择满足流量和扬程等工艺参数的离心泵。
根据设备性能选型考虑离心泵的汽蚀性能、效率、噪音等性能指标，选择性能优越的离心泵。
离心泵的设计要素根据流量和扬程等要求，设计叶轮的形状、大小、叶片出口角等参数。
离心泵讲义1
设备管理月技术大比武职工技能培训教材离心泵教案设备动力部离心泵泵是用来输送液体并增加液体能量的一种机器。
它能将液体从低处送往高处，从低压升为高压，或者从一个地方送往另外一个地方，泵有很多种，根据离心原理设计出来的泵叫离心泵。
离心泵也分很多种，根据形式、用途、结构等来分类，如：单级泵、多级泵、立式泵、卧式泵、双吸泵、单吸泵等。
离心其实是物体惯性的表现，比如雨伞上的水滴，当雨伞缓慢转动时，水滴会跟随雨伞转动，这是因为雨伞与水滴的摩擦力的作用。
但是如果雨伞转动加快，这个摩擦力不足以使水滴粘在伞面上做圆周运动，那么水滴将脱离雨伞向外缘运动，就象用一根绳子拉着石块做圆周运动，如果速度太快，绳子将会断开，石块将会飞出.这个就是所谓的离心。
离心泵就是根据这个原理设计的，高速旋转的叶轮叶片带动水转动，将水甩出,从而达到输送的目的。
一、离心泵基本构造离心泵的基本构造是由六部分组成的，分别是：叶轮，泵体，泵轴，轴承，（密封环），密封函。
1、叶轮是离心泵的核心部分，叶轮的作用是将原动机的机械能直接传给液体，以增加液体的静压能和动能主要增加静压能。
叶轮有开式、半闭式和闭式三种，。
开式叶轮在叶片两侧无盖板，制造简单、清洗方便，适用于输送含有较大量悬浮物的物料，效率较低，输送的液体压力不高；半闭式叶轮在吸入口一侧无盖板，而在另一侧有盖板，适用于输送易沉淀或含有颗粒的物料，效率也较低；闭式叶轮在叶轮在叶片两侧有前后盖板，效率高，适用于输送不含杂质的清洁液体。
一般的离心泵叶轮多为此类。
叶轮有单吸和双吸两种吸液方式。
有一个进水口的是单吸，可以从两面一起进水的为双吸。
2、泵体也称泵壳，它是水泵的主体。
起到支撑固定作用，并与安装轴承的托架相连接。
作用是将叶轮封闭在一定的空间，以便由叶轮的作用吸入和压出液体。
泵壳多做成蜗壳形，故又称蜗壳。
由于流道截面积逐渐扩大，故从叶轮四周甩出的高速液体逐渐降低流速，使部分动能有效地转换为静压能。
泵壳不仅汇集由叶轮甩出的液体，同时又是一个能量转换装置。
离心泵基础知识(培训课件)
Q与P的关系曲线
特性曲线的应用
该曲线表示在不同流量下离心泵的功率变 化情况，为泵的选型和配套动力提供了依 据。
通过分析特性曲线，可以确定离心泵的最佳 工作点、了解泵的运行特性以及进行泵的选 型和配套设计等。
2023
PART 04
离心泵的选型与安装
REPORTING
选型原则及注意事项
选型原则：根据工艺 流程、输送介质物性 、操作条件、管路布 置以及设备投资等因 素综合考虑，选择最 适合的离心泵型号和 规格。
被抛出的液体获得一定的速度和压力 能，进入泵壳后汇集并沿切向流动。
性能参数解析
流量（Q）
扬程（H）
转速（n）
功率（P）
效率（η）
表示单位时间内通过离 心泵的液体体积，常用 单位为m³/h或L/s。
表示单位重量液体通过 离心泵后所获得的能量 增加值，即液体被提升 的高度或增加的压力， 常用单位为m。
01
明确各级管理人员和操作人员的职责，制定详细的安全操作规
程和应急预案。
加强安全教育和培训
02
提高员工的安全意识和操作技能，确保他们熟悉并安全检查和评估
03
对离心泵及其附属设备进行定期的安全检查和评估，及时发现
并消除安全隐患。
节能环保措施与实践案例
采用高效节能技术
停机操作
先关闭进出口阀门，再按下停机按钮 ，切断电源。注意停机后要及时清理 泵内积水，防止锈蚀。
注意事项
严禁空载启动，避免长时间超负荷运 行，保持泵房内通风良好，防止电机 过热。
维护保养内容及周期安排
日常保养
每天检查泵的运行情况，清理泵体及周围环境， 保持清洁。
年度保养
每年对泵进行一次全面维护，包括解体清洗、检 查轴承磨损情况、更换易损件等。
(培训体系)机泵维修钳工培训讲义之离心泵
（培训体系）机泵维修钳工培训讲义之离心泵机泵维修钳工培训讲义——之离心泵第一章离心泵的基本原理和结构泵是输送油、水等液体的机械。
炼油厂各个装置都装有许多台泵,将油品等液体传送于各设备之间。
这些泵大多数都是离心泵。
本章主要介绍离心泵的基本结构、工作原理及日常操作、维修保养。
第一节离心泵的分类、结构及主要零部件一.离心泵的分类1.按液体吸入叶轮方式分:(1) 单吸式泵:如图1-1所示，叶轮只有一侧有吸入口, 液体从叶轮的一面进入叶轮。
(2) 双吸式泵:如图1-2所示，叶轮两侧都有吸入口, 液体从两面进入叶轮。
2.按叶轮级数分:(1) 单级泵:只有一个叶轮。
(2) 多级泵:同一泵轴上装有串联的两个以上叶轮。
3.按泵体形式分:(1)蜗壳泵:壳体呈螺旋线形状,液体自叶轮甩出后,进入螺旋形的蜗室,再送入排出管线,如Y型泵。
(2)双蜗壳泵:叶轮排出侧具有双蜗室的壳体。
(3)筒式泵:整个泵内壳装在一外筒体内的双层壳体离心泵。
4.此外,按泵输送介质不同可分为清水泵、油泵、耐腐蚀泵等。
二 .离心泵的基本构成1.概论:一台离心泵主要由泵体、叶轮、密封环、旋转轴、轴封箱等部件组成,有些离心泵还装有导轮、诱导轮、平衡盘等。
2.泵体:即泵的壳体,包括吸入室和压液室。
(1).吸入室:它的作用是使液体均匀地流进叶轮。
(2).压液室:它的作用是收集液体,并把它送入下级叶轮或导向排出管,与此同时降低液体的速度,使动能进一步变成压力能。
压液室有蜗壳和导轮两种形式。
蜗壳因流道做成螺旋形而得名 , 液体沿螺旋线流动,随着流道截面的增大而降低速度,使动能变成压力能;导轮常见于分段多级泵,为了使结构简单紧凑, 在一级叶轮和次级叶轮之间的能量转换采用导轮,液体沿导轮规定的流道流至次级叶轮的入口。
3.转子:转子包括泵轴、叶轮及其他附件。
(1)叶轮:它是离心泵内传递能量给液体的唯一元件, 泵通过它使机械能变成了液体的压力能,使液体的压力提高。
离心泵培训课件
容积泵：常见的有往复泵、齿轮泵、螺杆泵等，它 是依靠工作室容积 间歇的变化，由往复运动或旋转运动的活塞、或转 子挤压液体，使液体比能增加。（比能是每单位质 量所具有的能量）
本章主要讲解有关离心泵的知识。
第二节 离心泵概况 离心泵工作原理 当泵内充满液体时，由于叶轮的高速旋转，在叶片 之间的液体在离心力作用下不断的从中心流向四周， 甩出的液体流入泵壳，而后流入排出管，在离心泵 从叶轮中心流向四周时，叶轮中心就形成了低压区， 在受外界大气压作用下的储罐液体，便在此压差下 通过吸入管而进入泵内，补充被排出的液体，因此 离心泵的叶轮不断的旋转，离心泵便不断的吸入和 排出液体。
防止离心泵产生汽蚀的措施 1）改善泵的吸入条件； 2）改善泵的结构； 3）降低泵的转速； 4）降低泵的流量。
离心泵的结构 1.泵壳 1.1泵壳的作用 1）将液体均匀地导入叶轮，并收集从叶轮高速流出 的液体，送入下一级叶轮或导向出口； 2）实现能量的转换，变动能为压力能。
2.扬程 又称压头,是指液体通过泵获得能量的大小。扬程 通常用符号H表示，单位用米表示，虽然此时泵扬程 单位和高度单位相一致，但不可把泵的扬程简单的 理解为液体被排送的的高度，因为泵的扬程除了用 来使液体提高位头外，还要用其克服液体在输送过 程中阻力损失，即用来提高输送液体的静压头和速 度头等。
离心泵产生汽蚀的危害 1）汽蚀可以产生很大的冲击力，将使金属零件的表 面（叶轮或泵壳）产生凹陷或对零件引起疲劳性破 坏，以及冲蚀的产生； 2）由于低压的形成，从液体中将析出氧气和其它气 体。在受冲击的地方产生化学腐蚀，在机械损失和 化学腐蚀的作用下，加速了液体流通部分的破坏；
3）汽蚀开始阶段，由于发生的区域小，汽泡不多， 不至影响泵运行，泵的性能不会有大的改变。当汽 蚀达到一定程度时，会使泵的流量、压力、效率下 降，严重时断流，吸不上液体，破坏了泵的正常工 作； 4）在很大的压力冲击下，可听到泵内很大的噪音， 同时泵机组产生振动。
离心泵知识培训
02
对轴承、密封等关键部 位进行定期润滑和更换，
延长使用寿命。
04
04 离心泵故障排除与修复
常见故障现象及原因分析
泵不吸水 原因：灌注引水不够、泵内空气无法排出、吸水管漏气、前衬板与叶轮间隙大等。
常见故障现象及原因分析
泵不排水
原因：流道叶轮部分堵塞、叶轮装反或严重损坏、转速太低、底阀或滤网堵塞等。
04
转速
离心泵叶轮的旋转速度，直接影响泵 的流量和扬程。
02 离心泵选型与安装
选型依据及注意事项
01
02
03
04
流量和扬程
根据实际需求选择合适的流量 和扬程，避免过大或过小造成
的能源浪费或设备损坏。
介质性质
考虑介质的腐蚀性、粘度、密 度等性质，选择适合的泵材质
和结构。
工作温度和压力
确保泵能够在规定的工作温度 和压力范围内正常运行。
检查泵体、电机及连接部 分是否紧固，有无松动或 损坏。
检查密封装置是否完好， 有无泄漏现象。
检查轴承润滑情况，确保 油位正常，油质清洁。
检查进出口阀门是否开启， 管道是否畅通。
正常运行操作要点
01
02
03
04
启动离心泵前，确保泵 内充满液体，避免空转。
启动后观察电流、压力、 流量等参数是否正常， 监听有无异常声响。
性能优化途径探讨
优化设计
通过改进叶轮、导叶等过 流部件的设计，提高泵的 水力效率。
选用高效电机
采用高效电机，降低泵的 驱动功率，提高整体效率。
控制系统优化
采用先进的控制系统，实 现泵的变速调节和智能控 制，以适应不同工况需求。
结构改造提高效率
离心泵知识培训经典课件
通过这个离心泵知识培训经典课件，我将与大家分享离心泵的基本原理、结 构以及选型和故障排除等方面知识。
离心泵介绍
定义和原理
解释离心泵的定义和工作 原理，帮助大家理解离心 泵的基本概念。
应用领域
探索离心泵在哪些领域得 到广泛应用，让大家了解 其重要性。
分类及特点
介绍离心泵的各种分类以 及不同分类下的特点和优 势。
节能技术
介绍离心泵领域的节能技术 和解决方案，推动可持续发 展。
数字化控制技术
讨论离心泵数字化控制技术 的应用，提高泵的智能化和 自动化水平。
3
流量、扬程和转速计算方法
介绍计算离心泵所需流量、扬程和转速的有效方法。
离心泵故障分析与维修
常见故障及原因分析
列举离心泵常见故障，并 提供详细的根因分析，以 便快速排除故障。
故障的排除方法
分享解决离心泵故障的有 效方法，确保泵的正常运 行。
维修和保养的方法和 注意事项
指导如何正确维修和保养 离心泵，延长使用寿命。
离心泵结构
零部件的名称及作用
详细介绍离心泵常见零部件的 名称和各自的作用。
安装位置和安装方式
讨论离心泵的理想安装位置以 及常见的安装方式。
运行原理
解释离心泵的运行原理，揭示 其工作的基本原理。
离心泵选型和计算
1
选型依据
指导如何根据需求选择合适的离何分析离心泵性能曲线，为选型提供科学依据。
离心泵的安全操作
1 操作步骤和注意事项
详细说明离心泵的安全操作步骤以及需要注意的事项。
2 启动和停止
讲解离心泵的正确启动和停止方法，确保操作的安全性。
3 操作中注意事项及危险因素
