屋面图集

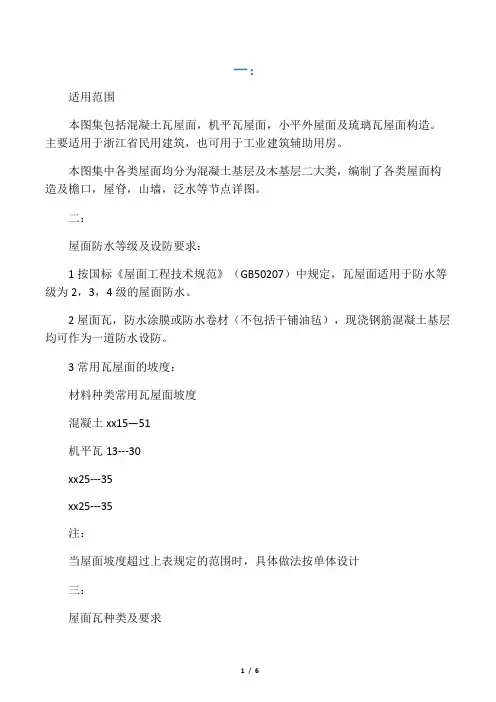

一：
适用范围
本图集包括混凝土瓦屋面，机平瓦屋面，小平外屋面及琉璃瓦屋面构造。

主要适用于浙江省民用建筑，也可用于工业建筑辅助用房。

本图集中各类屋面均分为混凝土基层及木基层二大类，编制了各类屋面构造及檐口，屋脊，山墙，泛水等节点详图。

二：
屋面防水等级及设防要求：
1按国标《屋面工程技术规范》（GB50207）中规定，瓦屋面适用于防水等级为2，3，4级的屋面防水。

2屋面瓦，防水涂膜或防水卷材（不包括干铺油毡），现浇钢筋混凝土基层均可作为一道防水设防。

3常用瓦屋面的坡度：
材料种类常用瓦屋面坡度
混凝土xx15—51
机平瓦13---30
xx25---35
xx25---35
注：
当屋面坡度超过上表规定的范围时，具体做法按单体设计
三：
屋面瓦种类及要求
（一）混凝土xx：
1混凝土瓦质量应符合《混凝土瓦》（JC746-1999）行业标准的规定
2混凝土屋面瓦，根据其外形可分为“S”形，小拱波形和大供波形；根据表面处理工艺可分为光滑型，混合型和图层型
3混凝土瓦的外观颜色可根据设计要求制定。

常见的有玛瑙红，素烧红，紫罗红，万寿红，金橙黄，叠翠绿，孔雀蓝，纯净蓝，古岩灰，水灰清，珍珠黑等。

双色混合型有高粱红，紫罗兰，印度红等。

4混凝土按铺设部位可分为混凝土屋面瓦和混凝土配件瓦，详见附录
5屋面坡度及混凝土瓦的规定：
A屋面瓦及主要的固定要求见下表
屋面坡度a 主瓦固定要求
15<=a<22.5所有的周边瓦用钉子固定
22.5<=a<45所有的周边瓦用钉子固定及每隔上下一排的瓦用钉子或搭扣（或称瓦片夹头）固定
45<=a<51所有的瓦片至少用1枚钉子或搭扣固定
a>51详见单体设计
B沿屋脊，屋檐，山墙檐口的每一片瓦均需固定
C瓦片的固定材料：
圆钢钉，搭扣(由生产厂家配合提供)，1：3水泥砂浆（用于座浆），水泥石灰麻刀砂浆，钢丝网水泥砂浆
6屋面配件用料及规格：
截面尺寸（宽*高）
A挂瓦条：30*30（当屋面坡度大于51时，按设计定）
当屋面坡度大于22.5时，挂瓦条间距不大于345，以保证瓦与瓦塔接75；当屋面坡度小于22。

5时，挂瓦条间距不大于320
挂瓦条用长度为50至60，直径3.1至3.4圆钢钉（GB349—88）固定在顺水条上。

挂瓦条与每根顺水条连接处均应用钉子固定。

接头应在顺水条上，并应相互错开。

屋檐出设置两根挂瓦条
B顺水条：40*20@400--600
用长于50，直径大于4的水泥钉固定于钢筋混凝土屋面板上，钉子最大间距为450，排水沟两边及斜屋脊两边应各钉一条顺水条
C木屋面板(木望板)，板厚20，满铺或稀铺由单体设计定（稀铺间距25）木屋面板下间距小于等于500（仅适用于木基层）
D现浇屋面板或木板实铺屋面上，可以用塑料制品的挂瓦条代替顺水条，固定挂瓦条需穿过挂瓦条支架以保证雨水流出及挂瓦条的自由通风
(二)机平瓦
1机平瓦质量应符合《粘土瓦》（GB11710—89）标准的规定
2机平瓦规格为230*400.，脊瓦规格为206*460.有红瓦和灰瓦两种。

瓦片应边缘整齐，表面光滑，不得有分层，露砂和裂纹等缺陷。

（三）xx
1小青瓦有底瓦，盖瓦，筒瓦，滴水瓦等几种构件配合使用。

南方多雨地区常用底瓦和盖瓦组合的阴阳瓦屋面以及底瓦与筒瓦组合的筒板瓦屋面
2小青瓦屋面的屋脊有多种做法。

当使用青瓦，屋脊花饰或钢筋混凝土现浇时，其用料，强度及施工方法必须符合相应规范要求
3当屋面坡度小于30，小青瓦作为装饰用时，瓦片搭接长度宜适当加长
4防风保护措施：
凡小青瓦屋面悬山处均以钢丝网水泥砂浆做压边，檐口处500范围内均以1：1：4的水泥石灰砂浆座浆固定小青瓦
（四）xx
1琉璃瓦分平瓦和筒瓦两种。

平瓦包括“S”形瓦，平板瓦，波形瓦及空心瓦，其节点构造参照混凝土瓦及机平瓦
2琉璃瓦的色彩有铬绿，桔黄，橘红，玫瑰花，咖啡褚，胡兰，孔雀兰，金黄等。

可根据生产厂家提供的色卡选用
3当琉璃瓦屋面需要做屋脊时，可根据设计要求选用不同造型，也可根据实际意图特殊加工。

当选用钢筋混凝土现浇出挑屋檐时，必须经计算并按钢筋混凝土受力性能，造型施工五屋面木基层构造要求
1屋面木基层系指挂瓦条，顺水条，屋面板（木望板）等构件
2挂瓦条或木屋面板的用料长度至少应跨越三根椽条或檀条
3构件接长时，接头应设置在下层支撑构件屋面板，椽条上，且接头应错开
4双坡屋面的椽条应在屋脊出相互牢固连结
5椽条间距小于800时，可不设椽条
6木屋板上应干铺油毡一层，并用顺水条固定，其搭接宽度不小于100
7挂瓦条，顺水条及木屋面板需做防腐处理
xx基层xx屋顶支承结构
常用木基层瓦屋顶支承结构有山墙承重和屋架承重两类。

屋架有木屋架，轻钢屋架，钢木屋架，钢筋混凝土屋架等。

支承结构及其上部的椽条，椽条的选用详见单体工程结构设计。

七一般说明
1本图集中未注明的装修，分数按做法均按单体设计
2本图集所示檐沟，纵向坡度最小为0.5%，雨水口和雨水管间距应根据排水能力，屋面和檐沟坡度等因素决定
3本图集木基层材质一般为杉木，等级应为1级或2级，含水率小于18%
4凡入墙的木砖或木构件，均应涂刷沥青防腐处理。

露明木构件表面油漆做法，品种及颜色均按单体设计
屋面瓦与防水卷材（防水涂料）复合设防时，防水卷材（防水涂料）厚度应满足下表要求。

防水卷材，防水涂膜的各种性能必须符合有关规定
防水等级防水材料类别厚度（毫米）
一级/二，三级合成高分子防水卷材>=1.5/>-1.2
一二三级同上>=2.0
一二级/三级高聚物改性力气呢防水卷材>=3.0/>=4.0
一二三级同上>=3.0
一二三级聚合物-（水泥基）复合防水涂料>=2.0
6本图集屋面xx玻璃可选用：
采光玻璃钢，夹层玻璃，夹丝玻璃，有机玻璃等7山墙或女儿墙的混凝土压顶用C20混凝土，钢筋用一级钢
8图集中所有金属构件均应先涂刷红丹防锈漆二道，再涂刷底漆，面漆，油漆颜色及种类均按单体设计
9顺水条直径用水泥钉钉于钢筋混凝土基层上时，钉孔需刷沥青防锈
10本图集中保温材料，单体设计时可以替换
11吊顶做法详见单体设计
12施工时应严格按照现行施工及验收规范有关规定13本图集中所有标注尺寸均以毫米为单位。
