照明设计参考数据
建筑电气常用数据

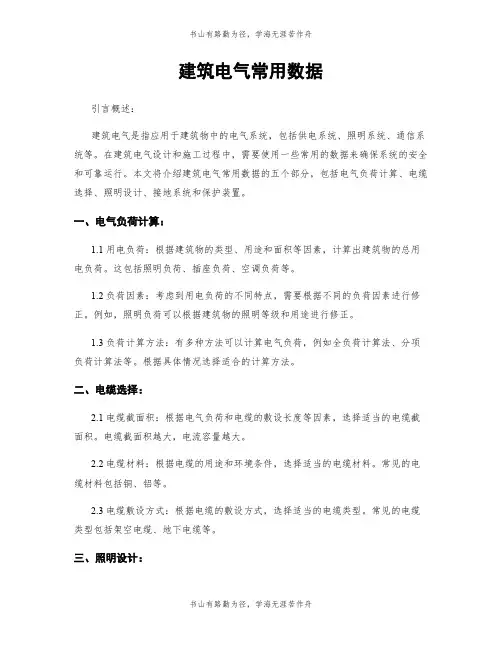

建筑电气常用数据引言概述：建筑电气是指应用于建筑物中的电气系统，包括供电系统、照明系统、通信系统等。
在建筑电气设计和施工过程中，需要使用一些常用的数据来确保系统的安全和可靠运行。
本文将介绍建筑电气常用数据的五个部分，包括电气负荷计算、电缆选择、照明设计、接地系统和保护装置。
一、电气负荷计算：1.1 用电负荷：根据建筑物的类型、用途和面积等因素，计算出建筑物的总用电负荷。
这包括照明负荷、插座负荷、空调负荷等。
1.2 负荷因素：考虑到用电负荷的不同特点，需要根据不同的负荷因素进行修正。
例如，照明负荷可以根据建筑物的照明等级和用途进行修正。
1.3 负荷计算方法：有多种方法可以计算电气负荷，例如全负荷计算法、分项负荷计算法等。
根据具体情况选择适合的计算方法。
二、电缆选择：2.1 电缆截面积：根据电气负荷和电缆的敷设长度等因素，选择适当的电缆截面积。
电缆截面积越大，电流容量越大。
2.2 电缆材料：根据电缆的用途和环境条件，选择适当的电缆材料。
常见的电缆材料包括铜、铝等。
2.3 电缆敷设方式：根据电缆的敷设方式，选择适当的电缆类型。
常见的电缆类型包括架空电缆、地下电缆等。
三、照明设计：3.1 照明照度：根据建筑物的用途和要求，确定适当的照明照度。
不同的场所和活动需要不同的照度水平。
3.2 灯具选择：根据照明照度和建筑物的装饰风格，选择适当的灯具。
常见的灯具类型包括白炽灯、荧光灯、LED灯等。
3.3 照明控制：根据照明需求和节能要求，设计合理的照明控制系统。
常见的照明控制方式包括开关控制、感应控制、调光控制等。
四、接地系统：4.1 接地电阻：根据建筑物的类型和要求，确定适当的接地电阻。
接地电阻越小，接地效果越好。
4.2 接地方式：根据建筑物的特点和要求，选择适当的接地方式。
常见的接地方式包括单点接地、多点接地等。
4.3 接地材料：根据接地电阻的要求，选择适当的接地材料。
常见的接地材料包括铜排、镀锌钢等。
五、保护装置：5.1 过载保护：根据电气负荷和设备的额定电流，选择适当的过载保护装置。
建筑电气常用数据

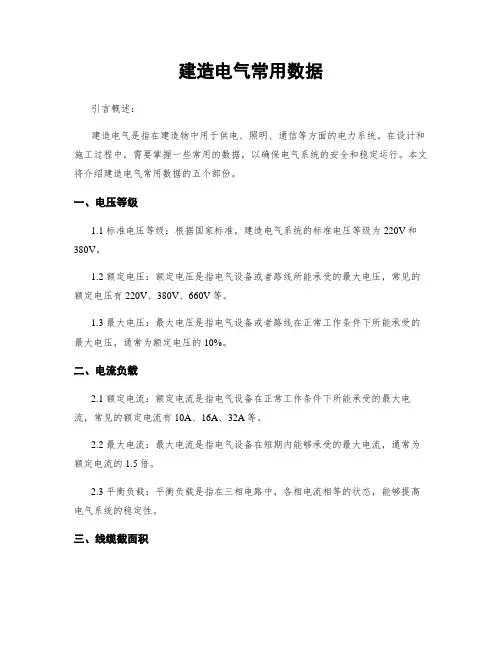

建造电气常用数据引言概述：建造电气是指在建造物中用于供电、照明、通信等方面的电力系统。
在设计和施工过程中，需要掌握一些常用的数据，以确保电气系统的安全和稳定运行。
本文将介绍建造电气常用数据的五个部份。
一、电压等级1.1 标准电压等级：根据国家标准，建造电气系统的标准电压等级为220V和380V。
1.2 额定电压：额定电压是指电气设备或者路线所能承受的最大电压，常见的额定电压有220V、380V、660V等。
1.3 最大电压：最大电压是指电气设备或者路线在正常工作条件下所能承受的最大电压，通常为额定电压的10%。
二、电流负载2.1 额定电流：额定电流是指电气设备在正常工作条件下所能承受的最大电流，常见的额定电流有10A、16A、32A等。
2.2 最大电流：最大电流是指电气设备在短期内能够承受的最大电流，通常为额定电流的1.5倍。
2.3 平衡负载：平衡负载是指在三相电路中，各相电流相等的状态，能够提高电气系统的稳定性。
三、线缆截面积3.1 根据电流负载选择：根据电气设备的额定电流和路线长度，选择合适的线缆截面积，以确保电流传输的安全性。
3.2 线缆截面积与电阻：线缆截面积越大，电阻越小，能够减小路线功率损耗，提高电气系统的效率。
3.3 线缆截面积与散热：线缆截面积越大，散热能力越好，能够降低线缆温度，提高电气设备的寿命。
四、照明设计4.1 光照度要求：根据不同场所和功能的需求，确定合适的光照度要求，以保证建造物内部的照明效果。
4.2 照明灯具功率：根据照明设计的需求和光源种类，选择适当的照明灯具功率，以满足照明需求并提高能源利用效率。
4.3 照明控制方式：根据建造物的使用情况，选择合适的照明控制方式，如手动开关、自动感应等，以提高照明系统的智能化和节能性。
五、地线与接地电阻5.1 地线的作用：地线是建造电气系统中的重要组成部份，能够提供安全的电气接地，保护人身安全和设备的正常运行。
5.2 地线的材料：常见的地线材料有铜线和铝线，铜线导电性好，但成本较高；铝线成本较低，但导电性较差。
房间照明设计实验报告
房间照明设计实验报告照明设计实验报告一、实验名称：房间照明设计二、实验目的：探究不同照明设计对房间亮度的影响三、实验器材：房间、灯具、光线测量仪四、实验步骤：1. 在房间内设置不同类型的灯具，包括吸顶灯、台灯等；2. 使用光线测量仪在房间中央、四角和门口等位置测量亮度；3. 记录每种灯具下各位置的亮度数据；4. 对比不同灯具的亮度数据，分析差异。
五、实验结果：经过测量和记录，得到以下结果：1. 吸顶灯：中央位置亮度最高，其次是四角位置，门口位置最低；2. 台灯：中央位置亮度较高，四角位置稍低，门口位置最低；3. 综合对比：吸顶灯整体亮度较高，光线均匀分布；而台灯亮度相对较低，光线分布受限。
六、实验分析：考虑到人眼对光线亮度的感知，一般在房间中央位置需要较高的亮度，用于阅读、学习等活动；而四角位置的亮度可以稍低一些，用于提供舒适的环境；门口位置的亮度相对较低，有利于眼睛的适应。
综合分析实验结果，我们可以得出以下结论：1. 吸顶灯的平均亮度较高，适合作为整体照明的主光源，尤其适用于需要较高亮度的房间，如办公室、学习室等；2. 台灯的亮度较低，适合作为局部照明的辅助光源，如用于阅读、写字等需要集中光线照射的活动；3. 不同位置的亮度分布对眼睛的适应有重要影响，中央位置亮度较高，四角位置稍低，门口位置最低，能够更好地满足人眼的需求。
七、实验总结：通过本次实验，我们了解到不同类型的灯具对房间亮度的影响，以及不同位置的亮度分布对人眼的影响。
合理的照明设计可以提供舒适的环境，满足人们对不同亮度的需求。
因此，在进行房间照明设计时，需要综合考虑使用吸顶灯和台灯等不同类型的灯具，并合理布置各个位置的光线亮度，以提供舒适、合适的照明环境。
节能型办公室照明设计参考
ＩＴ篓
愀 ｍ
【 摘
要】 最新的建筑能效标准和照明标准对照度水平和节能提出新的要求， 本文对一些新的规定及其内涵进行
了解释 ， 如何满 足这 些规范 的要 求作 出了详 细的说 明 ， 对 并在 可能 的情况 下提供 了一 些具 体操 作参考 实例 和工作表 格 。
照设的均效ｍ 是照下式算 古 ∑ 明备平能 Ｌｗ 按 以公计 ： × （ ／
所 有灯具 类型
） ，
Ｐ — 昕有 灯具 的 电路功率 之和 ； ０ — Ｌ Ｒ— — 灯具 效率 ； ａ ｐ ｌ —— 灯 具 的昕有 光源 的初始 （Ｏ ｈ Ｌ ｍ Ｆｕ ｘ １Ｏ ）光通 量 总
和 ； ｏ ｔ ｌａｔｒ Ｃ ｎ ｏ ｃ ——控制系数 ，即通过控制减少灯具耗电量时的应用系数 （ ｒＦ ｏ 参见下面内容） 。
通 常情 况 下 ，办 公室 及 其周 边 功 能 区域 内 的照 明控制 方 式 包括 ： ◆ 如 上所 述 的本 地 开 关控 制 ： ◆ 时钟 控 制 开 关 ：
◆ 光 电感 应 开 关 。
对于 安 装 了特殊 类型 的控制 器 ／开 关 的建筑 物 而 言 ． 要 为大 于 ４ Ｌ Ｗ 的照 明设 备 的能 效要 求 留有 一 需 ０ｍ／
【 关键宇】节能 办公室照明 Ｖ Ｔ智能控制 Ｄ
．
Ｅ妻新颁行的照明标准明确要求建筑照明必须在满足照明功能的同时， 满足能效要求， 体现
其 中和办 公建筑 相关 的标准 数据 摘录见 表 １ 。
１ ｌ Ｘｒ 的主要参数是 ：照度推荐值 ．功率密度推荐值。
表１ 《 建筑照 明设计 标准 》ＧＢ ５ ０ ４ ２ ０ ０ ３ — ０ ４办 公建筑 照度及功率 密度推 荐值
室内体育馆照明设计
室内体育馆照明设计室内体育馆的照明设计对于提供良好的比赛环境以及观众体验非常重要。
一方面，照明需满足比赛场地的要求，确保运动员能够清晰地看到比赛区域；另一方面，观众也需要一个明亮舒适的环境来观赛。
因此，在室内体育馆照明设计中，需考虑以下几个方面：首先，需要确保比赛区域的光照充足且均匀。
体育馆内比赛场地通常具有特定的光照要求，这对于体育员们的比赛表现非常重要。
一般来说，体育馆内的光照要求应在500-1000勒克斯（lx）之间。
为了达到这个目标，可以采用穿透型照明设计，即将灯具安装在体育馆的天花板上，并通过反射板或光罩来改变光线的传播方向，使其能够均匀照射到比赛区域。
此外，还可以采用可调节照明系统，根据不同比赛项目的需要来调节光照强度。
其次，需要考虑观众区域的照明设计。
观众区域的照明需保持明亮且舒适，以提供观众良好的观赛体验。
一种常见的照明设计方法是通过安装均匀分布的照明灯具来保证整个观众区域的照明质量。
此外，还可以考虑使用可调光系统，根据比赛的进行情况来调节观众区域的照度。
另外，为了避免眩光和阴影，可以在灯具周围安装罩体或遮阳板来减少光线的刺激。
第三，需要考虑电源管理以及节能设计。
体育馆通常是大型建筑，其照明系统所消耗的能量也相对较高。
因此，在照明设计中需考虑采用节能的灯具和控制系统，以减少能源的消耗。
例如，可以采用LED灯具替代传统的荧光灯或金卤灯，LED灯具具有较高的能效和寿命，能够提供稳定的光照效果，并且可以通过调光方式来调节光照强度。
此外，还可以考虑使用光线感应器和智能控制系统，根据实际的照明需求来实现自动调光和定时开关等功能。
最后，还需要考虑安全性和可靠性。
体育馆是承载大量观众和运动员的场所，因此照明系统的安全性和可靠性非常重要。
在设计中，需要确保灯具的电气连接可靠，以防止出现电路短路或线路故障等问题。
此外，还需要采用防水和防尘等特殊设计，以保证灯具的长期稳定运行。
总结起来，室内体育馆的照明设计需考虑比赛场地的光照要求，观众区域的照明质量，电源管理和节能设计，以及安全性和可靠性等方面。
灯光设计规范及照度标准值

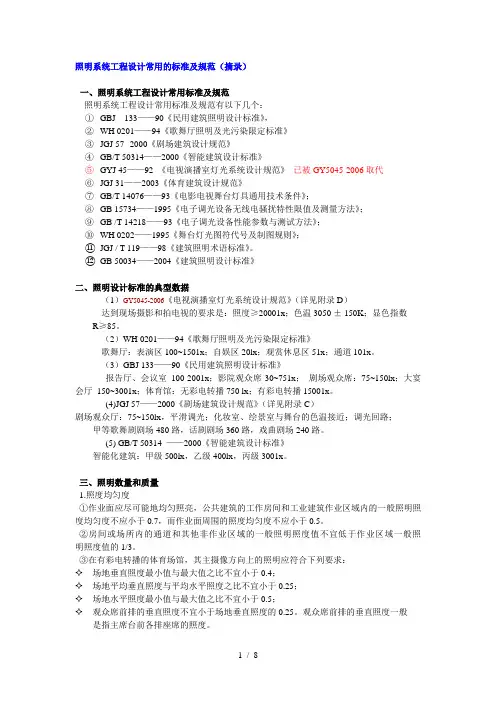

照明系统工程设计常用的标准及规范（摘录）一、照明系统工程设计常用标准及规范照明系统工程设计常用标准及规范有以下几个：①GBJ 133——90《民用建筑照明设计标准》，②WH 0201——94《歌舞厅照明及光污染限定标准》③JGJ 57--2000《剧场建筑设计规范》④GB/T 50314——2000《智能建筑设计标准》⑤GYJ 45——92 《电视演播室灯光系统设计规范》已被GY5045-2006取代⑥JGJ 31——2003《体育建筑设计规范》⑦GB/T 14076——93《电影电视舞台灯具通用技术条件》；⑧GB 15734——1995《电子调光设备无线电骚扰特性限值及测量方法》；⑨GB /T 14218——93《电子调光设备性能参数与测试方法》；⑩WH 0202——1995《舞台灯光图符代号及制图规则》；⑪JGJ / T 119——98《建筑照明术语标准》。
⑫GB 50034——2004《建筑照明设计标准》二、照明设计标准的典型数据（1）GY5045-2006《电视演播室灯光系统设计规范》（详见附录D）达到现场摄影和拍电视的要求是：照度≥20001x；色温3050 ± 150K；显色指数R≥85。
（2）WH 0201——94《歌舞厅照明及光污染限定标准》歌舞厅：表演区100~1501x；自娱区20lx；观赏休息区51x；通道101x。
（3）GBJ 133——90《民用建筑照明设计标准》报告厅、会议室100-2001x；影院观众席30~751x；剧场观众席：75~150lx；大宴会厅150~3001x；体育馆：无彩电转播750 lx；有彩电转播15001x。
(4)JGJ 57——2000《剧场建筑设计规范》（详见附录C）剧场观众厅：75~150lx，平滑调光；化妆室、绘景室与舞台的色温接近；调光回路；甲等歌舞剧剧场480路，话剧剧场360路，戏曲剧场240路。
(5) GB/T 50314 ——2000《智能建筑设计标准》智能化建筑：甲级500lx，乙级400lx，丙级3001x。
LED灯具照明设计及IES报告解读(内部资料)
不同光源、灯具向空间各个方向射出的光通量是很不一样的。 空间图最能直观地描绘光分布的特性．方法是把各个方向上测得的光强， 以一条条矢径的形式画在一个球坐标系上。 假定光源就在坐标系的极点上，这些矢量合起来就构成了“光分布体”。
灯具的光强通常在许多平面中测得。在各式各样可能的 测试平面中，有三种平面系统已被证明特别有用。
一般来说： 窄 光 束：光束角<20° 中等光束：光束角：20°～40° 宽 光 束：光束角：>40°
光度学基础知识
平面角和立体角
平面角的单位 叫弧度，1弧 度是半径为1 米的园上，1
米长的圆弧对 圆心所张的角。
A A
l
o
α r
B
(a)
α= l r
A＇
s
Ωo
r
(b)
Ω= S r2
立体角的单位叫 球面度（sr）， 1球面度是半径 为1米的球面上， 1平方米的球面
白炽灯，15 日光灯，50 钠灯，120
发光强度
光度学基础知识
光源在给定方向的单位立体角中发射的光通量定义为光源在该方向的 (发)光强(度)。
Ι = dΦ/dΩ 单位：cd 1cd＝1lm/1sr
实际光源或灯具各方向的发光强度不同。为了描述其发光的空间分布 特性，需要用发光强度分布曲线（又叫配光曲线）来表示。它是照明 计算和设计的一个重要依据。
LED灯具照明设计 及IES报告解读
Sam
内容提要
1. 光度学基础知识 2. 灯具坐标系 3. 灯具光度测试报告解读 4,灯具光度中心的确定
1. 光度学基础知识
灯具定义具又称照明器，其主要作用是照明。
ies文件中中心光强数据
ies文件中中心光强数据1.引言1.1 概述IES文件是一种光照数据文件格式，常用于描述光源的发光特性和光照分布。
它可以被广泛应用于建筑照明设计、室内设计、舞台灯光设计等领域。
IES文件中的中心光强数据是对光源的辐射能力进行描述的重要参数。
中心光强数据指的是光线沿着光源的主要方向传播时的强度值。
通常，光源会将光线聚焦在某个特定的方向上，这个方向就是光源的主要方向。
中心光强数据告诉我们在该方向上光线的强度分布情况，可以帮助我们更好地了解光源的发光特性。
中心光强数据在光照设计中具有重要意义。
设计师可以根据中心光强数据来判断光源是否适合某个特定的照明场景。
例如，在舞台灯光设计中，设计师可以根据中心光强数据选择合适的灯具，以达到期望的照明效果。
在建筑照明设计中，设计师可以通过中心光强数据来评估灯具的照明效果，以确保室内空间的舒适度和工作效率。
此外，中心光强数据还对于优化光源布置和照明方案的制定具有重要意义。
通过分析不同光源的中心光强数据，我们可以比较它们在光照分布上的差异，进而选择最适合的光源。
此外，中心光强数据还可以用于计算光源的照度分布，在照明设计中起到指导作用。
综上所述，IES文件中的中心光强数据在光照设计中具有重要的意义。
它能够帮助设计师选择合适的光源，评估照明效果，并对照明方案进行优化。
随着科技的发展和照明技术的进步，中心光强数据的应用前景也将越来越广阔，为我们打造更美好的光照环境提供了有力支撑。
1.2文章结构文章结构部分是对整篇文章的组织和框架进行介绍和解释。
它提供了读者一个整体的概览，使他们能够了解文章的主要目的和主题的发展。
在本文中，我们将介绍IES文件中中心光强数据的含义和重要性，并展望其应用前景。
文章的结构如下：1. 引言- 1.1 概述- 1.2 文章结构- 1.3 目的2. 正文- 2.1 IES文件的定义和用途- 2.2 中心光强数据的含义和重要性3. 结论- 3.1 总结中心光强数据的意义- 3.2 展望中心光强数据的应用前景在引言部分，我们将对IES文件和中心光强数据进行简要介绍，概述文章内容，然后解释文章的结构和目的。
ldt30.3-2009
ldt30.3-2009
《LDT 30.3-2009》是一项标准，它可能与照明设计相关。
LDT
是 Luminaire Data Transfer 的缩写，意为灯具数据传输。
这个标
准规定了灯具制造商和照明设计师之间交换灯具数据的格式和方法。
LDT 30.3-2009 标准具体规定了灯具数据文件的结构和内容。
这些数据文件通常以 .ldt 扩展名保存，并包含了关于灯具的光学
和电气参数，如光束角度、光通量、功率消耗等。
通过使用这些数
据文件，照明设计师可以在计算机辅助设计软件中模拟和评估灯具
的光效和光分布情况，从而更好地进行照明设计工作。
LDT 30.3-2009 标准的制定旨在促进灯具制造商和照明设计师
之间的信息交流和合作。
通过统一的数据格式，灯具制造商可以向
照明设计师提供准确和一致的灯具参数，照明设计师则可以更加方
便地选择和使用合适的灯具，以提供高质量的照明方案。
总结而言，LDT 30.3-2009 是一项标准，规定了灯具数据文件
的格式和内容，旨在促进灯具制造商和照明设计师之间的信息交流
和合作，以提升照明设计的质量和效率。
工业建筑一般照明标准值
22
80
前纺：梳棉、并条、粗纺
0.75m水平面
200
22
80
纺纱
0.75m水平面
300
22
80
织布
0.75m水平面
300
22
80
织袜
穿综箱、缝纫、量呢、检验
0.75m水平面
300
22
80
可另加局部照明
修补、剪毛、染色、印花、裁剪、熨烫
0.75m水平面
300
22
80
可另加局部照明
化纤
投料
0.75m水平面
工业建筑一般照明标准值
房间或场所
参考平面
及其高度
照度
标准值
（lx）
UGR
Ra
备注
1通用房间或场所
试验室
一般
0.75m水平面
300
22
80
可另加局部照明
精细
0.75m水平面
500
19
80
可另加局部照明
检验
一般
0.75m水平面
300
22
80
可另加局部照明
精细，有颜色要求
0.75m水平面
750
19
80
可另加局部照明
备料
0.75m水平面
150
—
60
蒸煮、选洗、漂白
0.75m水平面
200
—
60
打浆、纸机底部
0.75m水平面
200
—
60
纸机网部、压榨部、
烘缸、压光、卷取、涂布
0.75m水平面
300
—
60
复卷、切纸
0.75m水平面
室内照明 照度 标准
室内照明照度标准室内照明对于人们的生活和工作环境至关重要。
合理的照明设计不仅可以提高工作效率，还可以改善居住环境，保护视力健康。
因此，照明照度标准成为了室内照明设计中不可或缺的重要因素。
在室内照明设计中，照度是一个至关重要的指标。
照度是指单位面积上接收到的光通量，通常用勒克斯（lux）来表示。
不同的场所和用途需要的照度标准也有所不同。
首先，我们来看一下办公室的照度标准。
办公室是人们工作的场所，因此需要保证充足的照度来提高工作效率。
一般来说，办公室的一般照度标准为300-500勒克斯，而会议室和接待室则需要更高的照度，一般为500-750勒克斯。
此外，对于需要进行精细工作的地方，如绘图室、实验室等，照度标准还需要更高，一般在750-1000勒克斯之间。
其次，对于学习和阅读的场所，如教室、图书馆等，照度标准也是一个关键因素。
一般来说，教室的照度标准为300-500勒克斯，而图书馆需要更高的照度，一般为500-750勒克斯。
保证学生和读者有足够的光照，可以有效提高学习和阅读效率，同时也有利于保护视力健康。
此外，对于商业场所和公共场所，照度标准也是需要考虑的因素。
商场、超市等需要提供良好的照明环境，以吸引顾客和提升购物体验。
一般来说，商业场所的照度标准为300-750勒克斯，根据不同区域和用途的不同而有所调整。
而对于公共场所，如车站、机场等，照度标准也需要根据实际情况进行合理设计，以保障公共安全和便利。
总的来说，照度标准是室内照明设计中不可或缺的重要因素。
合理的照度设计可以提高工作效率，改善居住环境，保护视力健康。
不同场所和用途需要的照度标准也有所不同，需要根据实际情况进行合理设计和调整。
希望本文对您有所帮助，谢谢阅读！。
室外(内)篮球场照明设计方案
适用：小区，广场，学校或者训练场地使用灯具（数量8套）：1：金卤泛光灯，250W/400W，色温4200K左右2：LED150W-250W，色温尽量采用中性4000K（市面上常规5700K-6500K），具体灯具功率选择，因项目要求达到的照度而不同。
3：灯杆：H=6-7米，双头T形杆，Q235材质，热镀锌工艺，上下口径60/140，厚度2.75-3MM 4：灯杆基础：M16*260*260*H500-600，挖坑尺寸：500*500*H700-800，同时做好接地。
5：浇灌水泥时螺杆部分露出来40-50mm，并且要用胶布包起来，避免沾到水泥，给后期施工带来不必要麻烦。
布置方案：四套灯具分布于两侧，主要照射范围集中在球场篮球架区域保证篮球场进攻区的照明，可保证一般比赛、球队训练要求。
灯具安装布置尺寸图：适用：小区，广场，学校或者训练场地使用灯具（数量12套）：1：金卤泛光灯，250W/400W，色温4200K左右2：LED150W-250W，色温尽量采用中性4000K（市面上常规5700K-6500K），具体灯具功率选择，因项目要求达到的照度而不同。
3：灯杆：H=6-7米，双头T形杆，Q235材质，热镀锌工艺，上下口径60/140，厚度2.75-3MM 4：灯杆基础：M16*260*260*H500-600，挖坑尺寸：500*500*H700-800，同时做好接地。
5：浇灌水泥时螺杆部分露出来40-50mm，并且要用胶布包起来，避免沾到水泥，给后期施工带来不必要麻烦。
布置方案：六套灯具分布于两侧，主要照射范围集中在球场篮球架区域保证篮球场进攻区的照明，可保证一般比赛、球队训练要求。
灯具安装布置尺寸图：球场灯光布置图：T形灯杆及基础地脚笼图片：上述方案倶为户外投光灯，品类可以考虑金卤灯、LED投光灯，低频无极投光灯三种方式1：金卤灯方案：可采用亚明ZY303250W/400W，飞利浦RVP350250W/400W，或欧司朗光源配类似外壳组装，镇流器最好采用铜镇流器，加补偿电容方式。
中小学及幼儿园教室照明设计规范DB51T -2015
ICS03.180A 18备案号：四川省地方标准DB51/T -2015中小学校及幼儿园教室照明设计标准(征求意见稿)Standard for lighting design of classrooms in schools and children gardens2015- 发布 2015- 实施四川省质量技术监督局发布目次前言 (Ⅰ)1 范围 ............................................ .............. ............... ..12 规范性引用文件 ................................................ ............... ..13 术语和定义 ..................................................... .. (2)4 教室照明质量要求 ................................................. (5)5 灯具的技术要求 ................................................ . (8)6 电子镇流器的技术要求 ............................................. . (9)7 光源的技术要求 ........................................ (9)前言为保障学生视力健康，抑制视力不良发病率，提高教室照明光环境质量，加强学校节能减排工作，特制定本标准。
本标准参考了国家标准GB7793-2010《中小学教室采光和照明卫生标准》、 GB50034-2013《建筑照明设计标准》、GB50099-2011《中小学校设计规范》、GB/T 13379-2008《视觉工效学原则室内工作场所照明》和DB31/539-2011《中小学校及幼儿园教室照明设计规范》，结合四川省教室照明实际情况和部份地方教室照明改善工程经验，并参考了国内外建筑照明标准和照明节能标准而制定。
室内设计灯光计算方法
室内设计灯光计算方法室内设计技巧及计算方法目前室内常用的几种照明方式，根据灯具光通量的空间分布状况及灯具的安装方式，室内照明方式可分为五种：1、直接照明光线通过灯具射出，其中90%-100%的光通量到达假定的工作面上，这种照明方式为直接照明。
这种照明方式具有强烈的明暗对比，并能造成有趣生动的光影效果，可突出工作面在整个环境中的主导地位，但是由于亮度较高，应防止眩光的产生。
如工厂、普通办公室等。
2、半直接照明半直接照明方式是半透明材料制成的灯罩罩住光源上部，60%-90%以上的光线使之集中射向工作面，10%-40%被罩光线又经半透明灯罩扩散而向上漫射，其光线比较柔和。
这种灯具常用于较低的房间的一般照明。
由于漫射光线能照亮平顶，使房间顶部高度增加，因而能产生较高的空间感。
3、间接照明间接照明方式是将光源遮蔽而产生的间接光的照明方式，其中90%-100%的光通量通过天棚或墙面反射作用于工作面，10%以下的光线则直接照射工作面。
通常有两种处理方法，一是将不透明的灯罩装在灯泡的下部，光线射向平顶或其他物体上反射成间接光线；一种是把灯泡设在灯槽内，光线从平顶反射到室内成间接光线。
这种照明方式单独使用时，需注意不透明灯罩下部的浓重阴影。
通常和其他照明方式配合使用，才能取得特殊的艺术效果。
商场、服饰店、会议室等场所，一般作为环境照明使用或提高景亮度。
4、半间接照明半间接照明方式，恰和半直接照明相反，把半透明的灯罩装在光源下部，60%以上的光线射向平顶，形成间接光源，10%-40%部分光线经灯罩向下扩散。
这种方式能产生比较特殊的照明效果，使较低矮的房间有增高的感觉。
也适用于住宅中的小空间部分，如门厅、过道、服饰店等，通常在学习的环境中采用这种照明方式，最为相宜。
5、漫射照明方式漫射照明方式，是利用灯具的折射功能来控制眩光，将光线向四周扩散漫散。
这种照明大体上有两种形式，一种是光线从灯罩上口射出经平顶反射，两侧从半透明灯罩扩散，下部从格栅扩散。
建筑电气常用数据
建筑电气常用数据标题：建筑电气常用数据引言概述：建筑电气工程是建筑工程中不可或缺的一部分，电气设备的选型和设计是建筑电气工程中的重要环节。
在进行建筑电气设计时，需要了解一些常用的数据，以确保电气系统的可靠性和安全性。
本文将介绍建筑电气常用数据的相关内容，帮助读者更好地了解和应用这些数据。
一、电气负荷数据1.1 标准负荷：建筑电气设计中常用的标准负荷数据是指建筑中各种电气设备的额定功率和运行时间，例如照明设备、空调设备、插座等。
1.2 峰值负荷：建筑电气系统在某些特定时间段内可能会出现较高的负荷峰值，需要根据实际情况确定峰值负荷数据，以确保电气系统能够正常运行。
1.3 转换系数：在进行电气负荷计算时，需要考虑不同类型电气设备的转换系数，以准确计算建筑的总负荷。
二、电缆和导线数据2.1 电缆规格：电缆的规格包括导体截面积、绝缘材料、外护套等参数，需要根据电气负荷和布线要求选择合适的电缆规格。
2.2 额定电流：电缆和导线的额定电流是指在规定条件下能够正常工作的最大电流值，需要根据电气负荷和环境温度等因素确定额定电流。
2.3 电缆阻抗：电缆的阻抗是指单位长度内电缆对电流的阻碍程度，需要根据电缆长度和负荷计算电缆的阻抗，以确保电气系统的正常运行。
三、配电设备数据3.1 开关设备额定电流：配电设备包括断路器、接触器等开关设备，需要根据电气负荷和电缆规格确定开关设备的额定电流，以确保设备能够正常工作。
3.2 短路电流容量：配电设备的短路电流容量是指设备能够承受的最大短路电流值，需要根据电气负荷和系统电压确定设备的短路电流容量，以确保设备不会因短路故障而损坏。
3.3 过载保护：配电设备需要配备过载保护装置，以保护设备和电气系统不受过载电流的影响，需要根据设备额定电流和工作环境选择合适的过载保护装置。
四、接地系统数据4.1 接地电阻：建筑电气系统的接地系统需要满足一定的接地电阻要求，以确保系统的安全性和可靠性，需要根据建筑类型和负荷计算接地电阻。
城市道路照明设计标准
城市道路照明设计标准目录简介《城市道路照明设计标准》编号为 CJJ45-2006术语2.0.1 城市道路 urban road在城市范围内，供车辆和行人通行的、具备一定技术条件和设施的道路。
按照道路在道路网中的地位、交通功能以及对沿线建筑物和城市居民的服务功能等，城市道路分为快速路、主干路、次干路、支路、居住区道路。
2.0.2 快速路 express way城市中距离长、交通量大、为快速交通服务的道路。
快速路的对向车行道之间设中间分车带，进出口采用全控制或部分控制。
2.0.3 主干路 major road连接城市各主要分区的干路，采取机动车与非机动车分隔形式，如三幅路或四幅路。
2.0.4 次干路 collector road与主干路结合组成路网起集散交通作用的道路。
2.0.5 支路 local road次干路与居住区道路之间的连接道路。
2.0.6 居住区道路 residential road居住区内的道路及主要供行人和非机动车通行的街巷。
2.0.7 常规照明 conventional road lighting灯具安装在高度通常为 15m以下的灯杆上，按一定间距有规律地连续设置在道路的一侧、两侧或中间分车带上进行照明的一种方式。
采用这种照明方式时，灯具的纵轴垂直于路轴，使灯具所发出的大部分光射向道路的纵轴方向。
2.0.8 高杆照明 high mast lighting一组灯具安装在高度等于或大于20m的灯杆上进行大面积照明的一种照明方式。
2.0.9 半高杆照明（也称中杆照明）semi—height lighting一组灯具安装在高度为 15～20m灯杆上进行照明的一种照明方式。
当按常规照明方式配置灯具时，属常规照明；按高杆照明方式配置灯具时，属高杆照明。
2.0.10 截光型灯具 cut-off luminaire灯具的最大光强方向与灯具向下垂直轴夹角在0°～65°之间，90°角和80°角方向上的光强最大允许值分别为 10cd/1000lm 和 30cd/1000lm 的灯具。
数据中心机房照度设计估算参考
数据中心机房照度设计参考估算方式关于照度的计算有很多方法而且也比较复杂，主流的方法有下面几种：配光曲线法、等照度曲线法、利用系数法、逐点法。
在本文中我用利用系数法来粗略地计算照度，给数据中心机房照明灯具的功率设计做一个简单估算。
根据《GB50174-2008电子信息系统机房设计规范》中对照度的8.2.1的要求：主机房照度标准值为500LX，其参考平面为0.75的水平面。
光源在单位时间、向周围空间辐射并引起视觉的能量，称为光通量。
用Φ表示，单位为流明(Lm)。
单位面积上接受的光通量称为照度，用E表示，单位勒克司(Lx)E=Φ/SΦ－光通量(Lm)S－受照面积(㎡)换算关系1勒克斯=1流明的光通量均匀分布在1平方米面积上的照度1流明=发光强度为1坎德拉的点光源，在单位立体角内发射的光通量1勒克斯=发光强度为1坎德拉的点光源在半径为1米的球面上产生的光照度利用系数法求平均照度平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽)公式说明：1、）单个灯具光通量Φ，指的是这个灯具内所含光源的裸光源总光通量值。
2、）空间利用系数(CU)，是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面,所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关,照明率也随之变化。
如常用灯盘在3米左右高的空间使用，其利用系数CU可取0.6--0.75之间；而悬挂灯铝罩，空间高度6--10米时，其利用系数CU取值范围在0.7--0.45；筒灯类灯具在3米左右空间使用，其利用系数CU可取0.4--0.55；而像光带支架类的灯具在4米左右的空间使用时，其利用系数CU可取0.3--0.5。
以上数据为经验数值，只能做粗略估算用，相关参数，在此仅做参考。
3、）是指伴随着照明灯具的老化，灯具光的输出能力降低和光源的使用时间的增加，光源发生光衰;或由于房间灰尘的积累，致使空间反射效率降低，致使照度降低而乘上的系数.一般较清洁的场所,如客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、博物馆等维护系数K取0.8；而一般性的商店、超市、营业厅、影剧院、机械加工车间、车站等场所维护系数K取0.7；而污染指数较大的场所维护系数K则可取到0.6左右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
非对称洗墙灯（或定向照明灯具） 完全上射灯具 具有下射光散射装置的间接/直接灯具 光源可见、有侧向光的间接/直接灯具 光源可见、无侧向光的间接/直接灯具 光源裸露安装的直接/间接条形灯具 下射光漫散射灯具 白色格栅或有光晕的下射灯具 镜面反射下射格栅灯具
晕轮效果
可见光源
采用一种 灯具的视 觉舒适度
上射光
下射光
DSE（ 屏幕显示设备） 标准和测量
DSE标准
从八十年代起，显示屏设备(DSE)的反射眩光问题只是 通过强调限制照明性能来解决，而不是通过改造屏幕本身 的性能解决。 屏幕反射的问题涉及到办公室设备的选择和布置以及 照明设备的选择和定位。
DSE标准
屏幕高度和倾角
假定屏幕上部与坐下后眼的高度平 齐，即可按如上简化几何学，其中 90°-2θ 的临界角是所需的。其中 θ是与垂直度有关的屏幕倾斜角
临界角应为90°-2θ。 不同尺寸和型号的DSE 使用的典型的临界面。
屏幕表面反射系数
每个屏幕都有镜面反射系数和扩散反射系数值。 图像的反射亮度等于光源的亮度乘以屏幕的反射系 数， LS = LA x Rs 。 屏幕扩散反射系数确定了最小的亮度（即它可以显 示多深的灰色），和所显示图像的对比度（清晰度）。 最小屏幕亮度等于所有光源的环境照度乘以屏幕扩 散反射系数， L D = E x Rd 。
种类 截断角 最大亮度
I 55 1，000*
II 65 1，000*
III 75 1，000*以上
DSE标准
EN9241-7：人类环境改造学第七部分——使用VDT 设备的办公室的照明标准。这个标准提 供了测量屏幕性能和计算屏幕用户能够 容许的最大光源亮度的方法
影响屏幕反射的参数： 屏幕亮度和倾角 屏幕表面反射系数 屏幕表面精度
LG3指南规范：选择在CDT环境中使用的灯具 间接照明：墙壁和天花板的平均亮度不得超过500 cd/m 2 ， 最亮点不得超过1,500 cd/m 2 。 直接 /间接照明：无特殊建议。 直接照明：照明设备按下面分类。种类1照明设备仅适用于而种类2 照 明设备适用于大多数的办公室环境。种类3照明设备可用 于不常使用VDT的区域，或者换言之，可适用未分类的照 明设备。
DSE分析/数字方法
2. 确定屏幕反 射的临界角： DSE的尺寸和 型号确定了照 明设备的临界 光输出角，如 超出范围，必 须控制它们的 亮度。
DSE普通型推荐使用的临界角 DSE型 反射的临界角 （垂直度） 安装在PC65顶部的平板显示 65 (FPD)或者CRT， 安装在台上的FPD或CRT 55 膝上型 45 掌上型 40 数字笔记本/个人组织器 30 横向屏幕（例如移动电话） 20
亮度
SOLLNER曲线图：给出灯具从纵向（Y轴）的给定 角 度看去，X轴向的平均亮度（cd/m2）
白色格栅（tr） 白色格栅（ax）
哑光格栅（ax） 哑光格栅（tr） 镜面格栅（ax） 镜面格栅（tr）
视 角
Cd/m2
漫散射灯具（tr） 漫散射灯具（ax）
亮度
轴向 横向
视 角
60度时， 横向亮度 在200到 300 cd/m2 之间 60度时，轴 向亮度在 700到800 cd/m2之间
DSE分析/数字方法
取两个LA中小的一个以满足两种条件的要求。这 个值必须在临界角范围内应用。可用SOELLNER曲线来 检查它是否符合这个准则
白色格栅（tr） 白色格栅（ax）
哑光格栅（ax） 哑光格栅（tr） 镜面格栅（ax） 镜面格栅（tr）
视 角
Cd/m2
漫散射灯具（tr） 漫散射灯具（ax）
相对光通量比 FFR
FFR的计算
一个区域内的FFR： 房间内安装16只下射光灯具，每只灯具的DLOR 为0.55，光源为2 x 26瓦紧凑型荧光灯管。此外，有8只 壁装的上射灯具，每只灯具的ULOR为0.6，DLOR 为 0.15，光源为1 x 55瓦紧凑型荧光灯管。
相对光通量比 FFR
FFR的计算
光源的可见度
采用由九个图标组成的系统来描述光源在各个视角的可见 度。用圆周平面上不同的颜色作为一个灯具的配光示意 图，如果光源是直接可视的，则图标是黄色的；如果不能 看见光源，但灯具看起来是明亮的，则图标是橘黄色的； 如果在灯具的某个方向根本没有光，则图标是黑色的。上 射光通常以橘黄色表示，因为上射光是以散射的现象出现。
DSE分析/数字方法
图像亮度比方程： L B + L D + L S L F + L D + L S≤3 那么 120 + 7.5 + L S 10 + 7.5 + L S≤3 那么 L S≤33.75 cd/m 2 采用L S = L A .R S : L A ≤2，250 cd/m 2 镜面反射亮度比的公式： L S + L B + L D L B + L D≤1.25 那么L S ≤32.75 cd/m 2 采用 L S = L A .R S : L A ≤2，183 cd/m 2
Cd/m2
照明舒适度分级
将三个因素（即FFR， 灯的可见度和灯具亮度） 有机地结合起来综合考虑 ，给灯具分类是迄今为止 最合理的方法。 在选择灯具组合时还 要考虑窗户的大小位置， 窗外的环境，室内家具、 电脑的摆放，房间的功能 等因素。
FFR和光源的可见在同一图表中表现，并对总体视觉舒适度进 行一些综合评估。 灯光漫散射
利用小(1度)面积光源测量 镜面反射系数
利用两个大(> 15度)面积光源 测量扩散反射系数
DSE分析/数字方法
3. 计算 利用EN 9241-7 和DSE屏幕的反射系数特性，计算照明 设备截断角以外的最大容许亮度(也见屏幕属性第180页 )： 对于典型的FPD屏幕： RD = 0.02 LF = 10 RS = 0.015 LB = 120 屏幕倾角达 30°： E = 250(1+sinθ) = 375 勒克斯 LD = E x Rd = 375 x 0.02 = 7.5
相对光通量比 FFR
FFR = 1.0 灯具所产生的上射光和下射光的比例是 相同的，而且，这时，术语“直接/间接比率 ”将变成“间接/直接比率”。阴影变得柔和 了很多，对比度也得到降低，只是灯具效率 要比具有高直接照度比的灯具稍低一些。
相对光通量比 FFR
FFR = 10 灯具几乎纯上射光线的灯具，只有一小部 分下射光，通常也会被遮盖或散射。下射光的 模式不同，其大部分也被散射。照明效果取决 于天花板的光洁度、灯具之间的间距以及灯具 和天花之间的距离。
相对光通量比 FFR
FFR= ULOR/DLOR ULOR= 上射的光通量/总光通量 ULOR DLOR= 下射的光通量/总光能量
ULOR
DLOR
DLOR
相对光通量比 FFR
FFR的计算
单只灯具： 一台柔光灯具RCA 1/50W，从Elcat中查得： ULOR = 0.2 DLOR = 0.51 因此，FFR = 0.2/0.51 = 0.4
相对光通量比 FFR
FFR =∞ 一种纯粹的向上照射的灯具，能够产生特 别的散射效果，对比度非常低，有一种单调的 倾向。同样，最终的效果主要取决于天花板的 光洁度、灯具之间的间距以及灯具与天花之间 的距离
FFR和灯具效率
单只灯具效率（LOR）：LOR=ULOR+DLOR=FFR 多只灯具组合的效率（LU）：LU=∑ULOR+∑DLOR=FFR LOR、LU用来描述单只灯具和灯具组合的效率 FFR用来描述室内照明特性
灯具 的镜 面反 射 黑色背景上的灯具反射
屏幕属性： R D：屏幕的扩散反射系数 R S：屏幕的镜面反射系数 L F：前景显示亮度 (屏幕中的黑色部分+ve极性显示) L B：背景显示亮度 (屏幕中的白色部分-ve极性显示)
图像亮度比(文字背景) 镜面反射亮度比(背景:背景)
使用中屏幕的亮度反射
光源属性： LA：面光源的亮度 E：在屏幕表面测量的，由光源导致的照度。EN 92417 中使用的标准值，采用公式E = 250(1+siν)，计算 根据屏幕倾角计算的。
上射光通量： 墙装灯具上射光能量 下射光通量： 天花装灯具下射光通量=16 x 0.55 x 2 x 1,800=31,680 流明 墙装灯具下射光通量 下射光总光通量 综合相对光通量比率FFR =8 x 0.15 x 4,800 = + 5,760 流明 = 37,440 流明 = 23040/37440 =8 x 0.6 x 4,800 = 23,040
旋转显示 来自显示器 通过正确位置 倾斜显示 调整高度 移动显示 来自工作站 重新定位工作站 引入正极性 根据设备特点 引入平面屏幕 改变照明设备的设计 通过人工照明 通过照明 通过自然照明 增加窗户的处理 屏蔽眩光光源 改变照明设备的位置 屏蔽眩光光源
眩 光 控 制
屏幕表面精度
CRT屏幕是玻璃表面，它可以给予非常明快的（镜 面）高度分散的反射。现代FPD和膝上型屏幕都是暗光 塑料表面，能给予模糊、扩散的反射，很少分散。
DSE分析/数字方法
1. 确定DSE的适当尺寸： DSE的类型应在办公室设计过程中规定下来。如果未做出 具体规定，可按以下作假设： 久坐的人员占高比例：大屏幕 (CRT，FPD)。如证券交易 所、控制室等； 游动人员、经理占高比例： 小型便携式屏幕（膝上型计 算机、掌上型电脑、电话）
照明设计参考数据
情趣和安全 --- 灯具背后的奥秘……
照明舒适度
照明功能的演变 •照明—基本功能 •装饰—娱悦视觉 •舒适—轻松愉快 •动态—新鲜变化
照明舒适度
照明舒适度的衡量参数
相对光通量比 FFR：区域内灯具的上照光通量比与下 照光通量比的比 光源的可见度：指光源是否直接可见 亮度：从灯具的轴向看，在距离灯具的某一距离的某个 角度范围内的平均亮度
