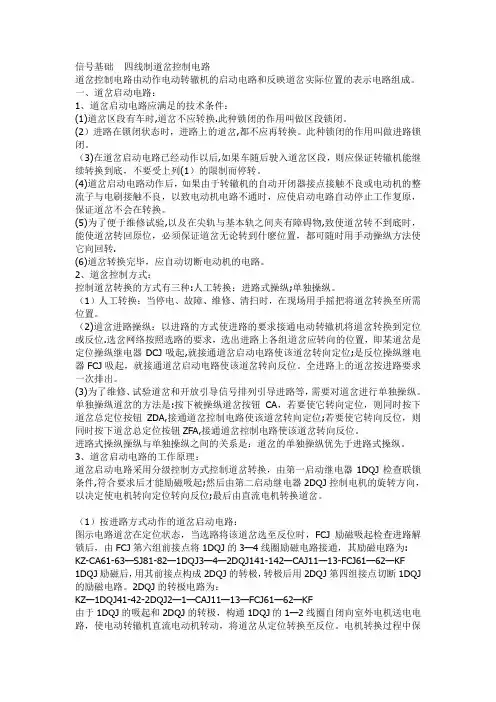

信号基础四线制道岔控制电路道岔控制电路由动作电动转辙机的启动电路和反映道岔实际位置的表示电路组成。

一、道岔启动电路:1、道岔启动电路应满足的技术条件:(1)道岔区段有车时,道岔不应转换.此种锁闭的作用叫做区段锁闭。

(2)进路在锁闭状态时,进路上的道岔,都不应再转换。

此种锁闭的作用叫做进路锁闭。

(3)在道岔启动电路已经动作以后,如果车随后驶入道岔区段,则应保证转辙机能继续转换到底,不要受上列(1)的限制而停转。

(4)道岔启动电路动作后,如果由于转辙机的自动开闭器接点接触不良或电动机的整流子与电刷接触不良,以致电动机电路不通时,应使启动电路自动停止工作复原,保证道岔不会在转换。

(5)为了便于维修试验,以及在尖轨与基本轨之间夹有障碍物,致使道岔转不到底时,能使道岔转回原位,必须保证道岔无论转到什麽位置,都可随时用手动操纵方法使它向回转.(6)道岔转换完毕,应自动切断电动机的电路。

2、道岔控制方式:控制道岔转换的方式有三种:人工转换;进路式操纵;单独操纵。

(1)人工转换:当停电、故障、维修、清扫时,在现场用手摇把将道岔转换至所需位置。

(2)道岔进路操纵:以进路的方式使进路的要求接通电动转辙机将道岔转换到定位或反位.选岔网络按照选路的要求,选出进路上各组道岔应转向的位置,即某道岔是定位操纵继电器DCJ吸起,就接通道岔启动电路使该道岔转向定位;是反位操纵继电器FCJ吸起,就接通道岔启动电路使该道岔转向反位。

全进路上的道岔按进路要求一次排出。

(3)为了维修、试验道岔和开放引导信号排列引导进路等,需要对道岔进行单独操纵。

单独操纵道岔的方法是:按下被操纵道岔按钮CA,若要使它转向定位,则同时按下道岔总定位按钮ZDA,接通道岔控制电路使该道岔转向定位;若要使它转向反位,则同时按下道岔总定位按钮ZFA,接通道岔控制电路使该道岔转向反位。

进路式操纵操纵与单独操纵之间的关系是:道岔的单独操纵优先于进路式操纵。

3、道岔启动电路的工作原理:道岔启动电路采用分级控制方式控制道岔转换,由第一启动继电器1DQJ检查联锁条件,符合要求后才能励磁吸起;然后由第二启动继电器2DQJ控制电机的旋转方向,以决定使电机转向定位转向反位;最后由直流电机转换道岔。

道岔常见故障的分析PPT课件

道岔常见故障的分析PPT课件

证道岔继续转换到底。

⑷道岔启动电路动作后,如果由于转辙机的自动开闭器接点接触不
良或电机故障,以至电动机电路不通时,应使启动电路自动停止工作复
原,保证道岔不会再转换。

⑸为了便于维修试验,以及在道岔尖轨与基本轨之间夹有障碍物致
使道岔转换不到底时应能使道岔转回原位。
完整版PPT课件
2
2、道岔启动电路构成原理
完整版PPT课件
18
(2)线2断
❖ 现象:道岔反位无表示,定位向反位操不动。
处理方法:首先判定是室内、外故障,如果是
室外故障,则应马上到出现故障的道岔处。打开转 辙机盖,在插接件上用万用表DC250档,红表笔接2 号端子,黑表笔接5号端子。接好后让室内操动道岔, 如果万用表有电压,则1号端子上的表笔不动,将万 用表调整到欧姆档乘10档。用另一根表笔量自动开 闭器11-12-电机2-3-遮断器05-06-插接件5。如
完整版PPT课件
16
电路常见故障及查找方法(以定位1、3闭合为例)
❖ ⑴线1断 ❖ 现象:道岔定位无表示,反位向定位操不动。 ❖ 处理方法:首先判定是室内、外故障,如果是室外
故障,则应马上到出现故障的道岔处。打开转辙机 盖,在插接件上用万用表DC250档,红表笔接1号端 子,黑表笔接5号端子。接好后让室内操动道岔。如 果万用表有电压,则1号端子上的表笔不动,将万用 表调整到欧姆档X1档,用另一根表笔量自动开闭器 41-42-电机1-3-遮断器05-06-插接件5。如果量 到哪处万用表指针不动,则说明该点与上一次量的 点处断线。
完整版PPT课件
11
⑶FBJ电路
❖ FBJ吸起的电路为:BBⅡ-3-R-X3- 电缆盒3- 插接件3-4-自动开闭器4443-移位接触器02-01-自动开闭器2423-插接件10-11-Z-插接件12-8-自 动开闭器22-2-11-插接件2-电缆盒2- X2-2DQJ113-111-1DBJ11-13-2 FBJ131-133-FBJ线圈1-4-BBⅡ4。

四线制道岔控制电路 ppt课件

四线制道岔控制电路  ppt课件

启动电路需要的动作电源为:DZ220,DF220。
表示电路需要的表示电源为:DJZ220,DJF220。
ppt课件
2
室内与室外联系的四条电缆芯线
X1、X2为启动和表示共用线 X3为表示专用线 X4为启动专用线。 室外设备主要有电缆盒和电动转辙机。 道岔电路由启动电路和表示电路组成
ppt课件
3
控制台
34
33 22
8
ppt课件
7
数据测试
室内分线盘X1(2)-X3
交流电压v 70 10 170
直流电压v 60 7 160
ppt课件
故障 部位
正常 C支路断线 J支路断线8来自ZD6-E/J转辙机参数
维规对表示杆内表示口要求: 1.ZD6-E、J双机配套使用时,ZD-E检查柱落下检查
块缺口内两侧间隙1.5+0.5,ZD-J是应大于7mm, (实际4mm+尖轨于基本轨间隙=7mm)。
ZD6-1、3闭合定位单动道岔图 ppt课件
查找方法
查找断线时 使用MF14表250v 交流档,一表笔 测X3表笔不动, 另一表笔沿启动 电路测量若有 110v说明正常否 则为断点。
14
定位1、3 闭合为例
电缆1(2)断线
控制台
道岔定位向 反位操不动
7
8
3
01 02
故障分析:
第一步:首先判定是室内、外故障
ppt课件
12
启动电路室外断线故障处理方法分析
电阻法: (1)采用MF14表,首先校表R×1档调
零 (2)判断故障性质: 测D2~D5之间电阻 若阻值为R=0室外短路故障 若阻值为R=∞室外或电缆(室内)断线 若阻值为R=10.6欧电路阻值正常 若阻值为0<R<10.6欧室外启动电路部

道岔启动电路及表示电路说明

道岔启动电路及表示电路说明

道岔启动电路及表示电路说明1道岔表示电路的技术条件1•只能用继电器的吸起状态与道岔的正确位置相对应,分别设置道岔定位表示继电器 DBJ和道岔反位继电器 FBJ。

2•当室外联系线路发生混线或混入其他电源时,必须保证不致使DBJ或FBJ错误吸起。

3•当道岔在转换或发生挤岔事故、停电或断线等故障时,必须保证DBJ或FBJ失磁落下,因此必须使用安全型继电器。

2、四线制道岔控制电路(一)道岔启动电路现行的道岔控制电路采用四线制控制电路,通过三级电路完成对道岔转换的控制,如图四线制道岔控制电路图第一级控制电路是IDQJ3_4 (道岔第一启动继电器)线圈励磁电路,检查联锁条件,确定能否接收控制命令。

人工操纵道岔[选路时DCJ(定位操纵继电器)f或FCJ(反位操纵继电器)f,单操时KF- ZDJ有电、AJ(按钮继电器)f或KF-ZFJ有电、AJf]时,IDQJ3_4线圈检查了没有办理人工锁闭[CA(道岔按钮)在定位],没有进行区段锁闭和进路锁闭[SJ (锁闭继电器)f ],又经2DQJ(道岔第二启动继电器)检查道岔需要转换后,励磁吸起。

第二级控制电路是 2DQ J的转极电路,确定道岔的转换方向(向定位转还是向反位转)。

1DQJT后使2DQJ转极。

第三级控制电路是1DQJ1一 2线圈自闭电路。

接通并随时检查电动机动作电路是否正常。

IDQJf、2DQJ转极接通道岔动作电路:1DQJ检查电动机正常工作而自闭,道岔转换到底后由电动转辙机的自动开闭器的动作接点切断动作电路,使动作电路复原。

(二)道岔表示电路电路中使用了两个安全型偏极继电器,作为道岔表示继电器,使用了独立的表示变压器,并在电路的末端设置整流元件,检查电路完整后向发送端送回直流电源,为了防止半波整流造成表示继电器抖动,在表示继电器两端并联了4卩F电容器起滤波作用。

3、六线制直流双电动转辙机控制电路当轨道线路采用12号60 kg/m AT 道岔时,一台转辙机已经适应不了转换力和牵引力的 要求。

S700K道岔启动电路与表示电路示图

S700K道岔启动电路与表示电路示图

S700K道岔电路图表示一、启动电路图(A B C 三相电)由定位向反位扳动
1、红线表示C相电传输给电机;
2、黄线表示B相电传输给电机;
3、蓝色线表示A相电传输给电机;
4、三相电全部送到电机内部,电机才会转动;
二、表示电路反位表示
1、蓝色的线为从变压器4端子出来给二极管传输电;
2、黄色的线为从变压器3端子出来给二极管传输电;
3、二极管接受到电后,对交流电进行整流处理,分别从二极管的正负两端将整流的直流电送给反位表示继电器。

图中用绿色线和红色线表示的。

三、道岔由反位向定位扳动
启动电路图
1、蓝色线表示C相电传输给电机;
2、红色线表示B相电传输给电机;
3、绿色线表示A相电传输给电机;
4、三相电全部送到电机内部,电机才会转动;
四、定位表示电路图
1、首先变压器3、4端子给二极管送电,分别用蓝线和绿线表示;
2、二极管将传输来的电进行整流处理,将交流电整流为直流电输出给继电器;分别用红线和黄色线表示;。

四线制道岔控制电路(启动电路跑图、表示电路跑图)

四线制道岔控制电路(启动电路跑图、表示电路跑图)

信号基础四线制道岔控制电路道岔控制电路由动作电动转辙机的启动电路和反映道岔实际位置的表示电路组成。

一、道岔启动电路:1、道岔启动电路应满足的技术条件:(1)道岔区段有车时,道岔不应转换。

此种锁闭的作用叫做区段锁闭。

(2)进路在锁闭状态时,进路上的道岔,都不应再转换。

此种锁闭的作用叫做进路锁闭。

(3)在道岔启动电路已经动作以后,如果车随后驶入道岔区段,则应保证转辙机能继续转换到底,不要受上列(1)的限制而停转。

(4)道岔启动电路动作后,如果由于转辙机的自动开闭器接点接触不良或电动机的整流子与电刷接触不良,以致电动机电路不通时,应使启动电路自动停止工作复原,保证道岔不会在转换。

(5)为了便于维修试验,以及在尖轨与基本轨之间夹有障碍物,致使道岔转不到底时,能使道岔转回原位,必须保证道岔无论转到什麽位置,都可随时用手动操纵方法使它向回转。

(6)道岔转换完毕,应自动切断电动机的电路。

2、道岔控制方式:控制道岔转换的方式有三种:人工转换;进路式操纵;单独操纵。

(1)人工转换:当停电、故障、维修、清扫时,在现场用手摇把将道岔转换至所需位置。

(2)道岔进路操纵:以进路的方式使进路的要求接通电动转辙机将道岔转换到定位或反位。

选岔网络按照选路的要求,选出进路上各组道岔应转向的位置,即某道岔是定位操纵继电器DCJ吸起,就接通道岔启动电路使该道岔转向定位;是反位操纵继电器FCJ吸起,就接通道岔启动电路使该道岔转向反位。

全进路上的道岔按进路要求一次排出。

(3)为了维修、试验道岔和开放引导信号排列引导进路等,需要对道岔进行单独操纵。

单独操纵道岔的方法是:按下被操纵道岔按钮CA,若要使它转向定位,则同时按下道岔总定位按钮ZDA,接通道岔控制电路使该道岔转向定位;若要使它转向反位,则同时按下道岔总定位按钮ZFA,接通道岔控制电路使该道岔转向反位。

进路式操纵操纵与单独操纵之间的关系是:道岔的单独操纵优先于进路式操纵。

3、道岔启动电路的工作原理:道岔启动电路采用分级控制方式控制道岔转换,由第一启动继电器1DQJ检查联锁条件,符合要求后才能励磁吸起;然后由第二启动继电器2DQJ控制电机的旋转方向,以决定使电机转向定位转向反位;最后由直流电机转换道岔。

道岔控制电路、表示电路

道岔控制电路、表示电路

04 道岔控制电路与表示电路 的比较
电路组成比较
总结词
道岔控制电路和表示电路在电路组成上存在差异。
详细描述
道岔控制电路通常由继电器、接触器和线圈等元件组成,用于控制道岔的转换。 而表示电路则由灯泡、电阻和触点等元件组成,用于表示道岔的位置和状态。
工作原理比较
总结词
道岔控制电路和表示电路的工作原理 有所不同。
检查电源设备是否正常工作,测量电源电压 是否正常。
执行机构故障
检查执行机构是否正常工作,电机是否转动, 以及机械部分是否有卡阻。
联锁设备故障
检查联锁设备是否正常工作,继电器、接触 器等是否有故障。
传输设备故障
检查传输设备是否正常工作,电缆、端子、 配线等是否有松动或断线。
03 道岔表示电路
表示电路的组成
06 总结与展望
总结
1
道岔控制电路和表示电路是铁路信号系统中的重 要组成部分,它们分别负责控制道岔的转换和表 示道岔的当前状态。
2
在过去的几十年里,随着技术的发展和铁路运输 需求的增加,道岔控制电路和表示电路也在不断 改进和优化。
3
目前,大多数铁路信号系统都采用了计算机控制 和智能化技术,使得道岔控制电路和表示电路更 加可靠、高效和安全。
效和可持续发展。
THANKS FOR WATCHING
感谢您的观看
预防措施
定期对控制电路进行维护和检查,确保各元件工 作正常。
应用案例二:道岔表示电路故障排除
问题描述
01
表示电路故障导致道岔状态显示不正ቤተ መጻሕፍቲ ባይዱ。
解决方案
02
检查表示电路的电缆、接点、变压器等元件是否正常,修复损
坏的元件或更换故障接点。

第六章 道岔控制电路

第六章 道岔控制电路

第六章控制电路第一节交流控制电路的基本要求一、总则道岔控制电路是铁路联锁的基本电路,必须满足“故障导向安全”原则。

道岔是铁路线路上使列车由一组轨道转到另一组轨道上去的装置,用于机车车辆的转线作业,道岔解锁、转换和锁闭是排列进路过程中的关键组成部分,其及时性直接影响调度的作业效率,其动作的准确性、可靠性直接关系到列车的行车安全。

在道岔不应转换的时候,如果错误转换就会产生严重后果。

已经排列并锁闭好的一条进路,其进路上的道岔是不允许转换的。

如果列车已经驶入进路,列车前方对向道岔错误动作,就会使列车驶入与排列进路不一致的异线,此时若异线有列车,就会发生撞车;列车前方背向道岔错误动作,就会出现挤岔甚至造成列车脱轨。

如果列车正在道岔上运行时,道岔中途转换,就会造成列车颠覆。

所以道岔控制电路不仅在正常操作情况下不能产生错误动作,即使在故障情况下也不能错误动作,也就是必须做到“故障导向安全”。

道岔表示电路的功能是表示道岔的实际位置,正确反映道岔位置是行车安全的需要。

如果道岔表示电路给出了与道岔实际位置相反的表示,会导致列车进入异线,此时若异线有列车,就会发生撞车。

如果道岔尖轨和基本轨间或心轨和翼轨间没有达到规定的密贴要求,道岔电路就给出了表示,列车通过道岔时就有可能产生危及行车安全的后果。

因而道岔表示电路也必须做到“故障导向安全”。

交流控制电路的转辙机内电机所需电压为三相AC380 V,因而相比直流道岔控制电路,车站设备需要增加三相AC380 V电源屏和断相保护装置。

二、适用范围交流道岔控制电路适用于由电动或电液转辙机控制的单点、多点牵引道岔和高速大号码多点牵引道岔。

三、技术要求1、交流道岔控制电路的输出命令和输入表示与直流控制电路一致,即控制电路接收联锁发出的命令:定位操纵、反位操纵、解锁状态;输出表示状态:定位表示、反位表示或无表示。

2、道岔开始转换时,三相交流电源任一相断电,室外电机不得启动。

道岔在转换过程中,三相交流电源任一相断电,电机应立即停止转动。

铁路信号交流道岔控制电路原理说明

铁路信号交流道岔控制电路原理说明

道岔控制电路的组成
电源设备
提供控制电路所需的直流电源。
信号采集设备
采集列车接近信号和道岔状态信号。
控制器
根据采集的信号判断道岔的转换方向,并输出控制指令。
执行机构
接收控制指令,驱动道岔转动。
道岔控制电路的工作原理
信号采集
信号采集设备检测列车接近信号和道岔状态 信号,并将信号传输给控制器。
判断决策
交流道岔控制电路的发展趋势对铁路信号系统的影响
提高信号系统的稳定性
通过技术创新和集成化设计,交流道岔控制电路将更加稳定可靠, 从而提高整个铁路信号系统的稳定性。
提升运输效率
智能化的交流道岔控制电路能够实现自动转换和远程控制,提高铁 路运输效率,减少人工干预和故障率。
促进信号系统的数字化转型
交流道岔控制电路的发展趋势将推动铁路信号系统的数字化转型, 实现数字化、网络化和智能化的发展。
控制器根据采集的信号判断列车进路和道岔 的转换方向,输出控制指令。
执行动作
执行机构接收控制指令,驱动道岔转动至所 需位置。
反馈检查
控制器通过信号采集设备检查道岔的实际位 置,确保转换正确。
02
交流道岔控制电路的原 理
交流道岔控制电路的组成
电源部分
提供控制电路所需的直流电源,通常为24V直流电。
控制部分
交流道岔控制电路的发展前景
集成化
未来交流道岔控制电路将更加集成化,实现 电路板级集成,减少外部连线,提高系统的 可靠性和稳定性。
智能化
随着人工智能技术的发展,交流道岔控制电路将更 加智能化,能够实现自适应控制和自主学习。
绿色环保
未来交流道岔控制电路将更加注重环保和节 能,采用低功耗设计和绿色材料,降低能源 消耗和环境污染。

ZD6道岔控制电路 ppt课件

ZD6道岔控制电路  ppt课件

单独操纵时:CAJ励磁,和ZDJ或ZFJ吸起使条件电源有电;(单操式)
办理进路时:DCJ或FCJ吸起,送入KF电源。(进路式)
ppt课件
1
(二)、技术要求: 1、有车不能转—道岔区段有车占用时,该区段内的道岔不应转换。 称为区段锁闭。
2、锁闭不能转—进路在锁闭状态时,进路上的道岔不能转换。 称为进路锁闭。
ppt课件
14
(四)、电路分析 1、在1DQJ的励磁电路中检查了SJ↑条件,实现技术条件(1)、(2)
ppt课件
15
(1)、有车不能转
(2)、锁闭不能转
2、道岔启动后,1DQJ自闭,脱离了SJ的条件,此时即使有车占用, 道岔不会停转,转换到底。2DQJ转极后,其有极接点不会变动, 使电机向一个方向转换到底,直到自动开闭器动作切断其电机电 路为止,实现(3)。
ppt课件
18
②CAJ接在FCJ或DCJ接点前面,既单独操纵优于进路操纵。 若选进路时发现道岔因故转不到位,可先按下ZQA时KZ-ZQJ-H无电, FCJ↓或DCJ↓,然后用单独操纵方式将道岔转回来。
ppt课件
19
若因故要求道岔向回转:
(单独操纵)按下CA→CAJ↑,同时按下ZDA→ZDJ↑→KF-ZDJ有电
(3)p、pt课要件转转到底
16
3、1DQJ的1-2线圈电阻很小(0。44),与电机串联,只有道岔转换时 电机中有大电流通过,1DQJ才能保持吸起,若有某处接触不良,电 流减少,1DQJ↓切断启动电路,且不会自动接通,实现(4)。
(4)pp、t课不件 转就断电
17
4、为了实现(5)遇阻向回转 ①转换开始时,自动开闭器接点首先分开,接通向回转的电路, 2DQJ的第四组接的接点准备好1DQJ的励磁电路。

道岔(ZYJ7转辙机)的控制电路、启动电路及表示电路解读

道岔(ZYJ7转辙机)的控制电路、启动电路及表示电路解读

道岔(ZYJ7转辙机)的控制电路、启动电路及表⽰电路解读1 ZYJ7电路图2 电路图中名词解释2.1 名词解释名词解释说明1DQJ1道岔启动继电器⽆极加强接点缓放型2DQJ2道岔启动继电器极性保持继电器1DQJF1道岔启动复⽰继电器TJ时间继电器DBJ定位表⽰继电器DBJ吸起,FBJ落下:表⽰定位。

FBJ反位表⽰继电器DBJ落下,FBJ吸起:表⽰反位。

BHJ保护继电器三相电源送电,BHJ吸起,不送电的时候落下。

DCJ定位操作继电器FCJ反位操作继电器DBQ断相保护器DBQ检查流过的三相电流值正常且平衡后,输出DC24V使BHJ吸起。

KZ控制正极KF控制负极2.2 ⾃动开闭器⾃动开闭器如下图所⽰,其中1、2、3、4是静接点;A、B是动接点。

定位时,A/B接点与1/3接点相连;反位时,A/B接点与2/4接点相连。

电路图中的⾃动开闭器如下图所⽰。

2.3 DBQ(断相保护器)与BHJ(保护继电器)DBQ与BHJ的电路原理图如下图所⽰。

当三相电流不平衡或者缺相时,BHJ落下,断开三相电机的供电回路,从⽽保护三相电机不被烧毁。

疑问:为什么三相不平衡或缺相时,BHJ就不能励磁呢?3 控制电路下图为操作台⽰意图。

道岔处于定位时的启动电路如下图所⽰。

其中DGJ为道岔轨道继电器,当轨道区段空闲时,DGJ吸起。

当按下反位操作按钮后,FCJ吸起。

通电回路如下图所⽰。

这时,1DQJ(1道岔启动继电器)通电后吸起。

使得1DQJF(1道岔启动复⽰继电器)也通电吸起,如下图所⽰。

当1DQJF吸起后,2DQJ(2道岔启动继电器)线圈也会通电,启动电路开启,如下图所⽰。

启动电路开启后,三相电源送电,使得BHJ(保护继电器)线圈通电励磁,这时控制电路会形成⼀个⾃闭电路,如下图紫⾊回路所⽰。

当道岔由定位转动到反位后,BHJ失磁,⾃闭电路⽆法构成回路,造成1DQJ失磁。

1DQJ失磁后,⾃闭回路中的1DQJ的接点断开,造成1DQJF失磁。

铁路信号课件第十一章-道岔控制电路

铁路信号课件第十一章-道岔控制电路
铁路信号课件第十一 章-道岔控制电路
目录
CONTENTS
• 道岔控制电路概述 • 道岔控制电路的分类与特点 • 道岔控制电路的常见故障与处理 • 道岔控制电路的安全防护与维护
01 道岔控制电路概述
道岔控制电路的定义与作用
定义
道岔控制电路是用于控制铁路道 岔转动的电路系统。
作用
确保列车安全、高效地通过道岔 ,实现列车运行路径的正确切换 。
安全防护措施
防雷保护
为防止雷电对道岔控制电 路的干扰和破坏,应安装 防雷装置,如避雷针、避 雷器等。
电磁屏蔽
为减少外界电磁干扰对道 岔控制电路的影响,应采 取电磁屏蔽措施,如使用 金属罩、金属网等。
接地保护
为确保道岔控制电路的安 全运行,应将设备接地, 使电流能够顺利导入大地, 防止触电事故发生。
常见故障类型
01
02
03
04
电源故障
道岔控制电路的电源出现异常 ,导致电路无法正常工作。
继电器故障
控制电路中的继电器出现故障 ,如触点接触不良、线圈烧毁
等。
配线故障
道岔控制电路的配线出现断路 、短路或接触不良等问题。
电磁阀故障
控制电路中的电磁阀出现故障 ,如线圈烧毁、阀芯卡滞等。
故障诊断方法
观察法
根据故障类型准备相应的维修 工具和备件。
修复故障
根据故障类型采取相应的修复 措施,如更换损坏的元件、修 复断路或短路等。
定位故障
通过故障诊断方法确定故障的 具体位置。
停电检修
在确保安全的前提下,对道岔 控制电路进行停电检修。
通电试验
修复完成后,对道岔控制电路 进行通电试验,检查是否恢复 正常工作。

第六章 道岔控制电路

第六章 道岔控制电路

第六章控制电路第一节交流控制电路的基本要求一、总则道岔控制电路是铁路联锁的基本电路,必须满足“故障导向安全”原则。

道岔是铁路线路上使列车由一组轨道转到另一组轨道上去的装置,用于机车车辆的转线作业,道岔解锁、转换和锁闭是排列进路过程中的关键组成部分,其及时性直接影响调度的作业效率,其动作的准确性、可靠性直接关系到列车的行车安全。

在道岔不应转换的时候,如果错误转换就会产生严重后果。

已经排列并锁闭好的一条进路,其进路上的道岔是不允许转换的。

如果列车已经驶入进路,列车前方对向道岔错误动作,就会使列车驶入与排列进路不一致的异线,此时若异线有列车,就会发生撞车;列车前方背向道岔错误动作,就会出现挤岔甚至造成列车脱轨。

如果列车正在道岔上运行时,道岔中途转换,就会造成列车颠覆。

所以道岔控制电路不仅在正常操作情况下不能产生错误动作,即使在故障情况下也不能错误动作,也就是必须做到“故障导向安全”。

道岔表示电路的功能是表示道岔的实际位置,正确反映道岔位置是行车安全的需要。

如果道岔表示电路给出了与道岔实际位置相反的表示,会导致列车进入异线,此时若异线有列车,就会发生撞车。

如果道岔尖轨和基本轨间或心轨和翼轨间没有达到规定的密贴要求,道岔电路就给出了表示,列车通过道岔时就有可能产生危及行车安全的后果。

因而道岔表示电路也必须做到“故障导向安全”。

交流控制电路的转辙机内电机所需电压为三相AC380 V,因而相比直流道岔控制电路,车站设备需要增加三相AC380 V电源屏和断相保护装置。

二、适用范围交流道岔控制电路适用于由电动或电液转辙机控制的单点、多点牵引道岔和高速大号码多点牵引道岔。

三、技术要求1、交流道岔控制电路的输出命令和输入表示与直流控制电路一致,即控制电路接收联锁发出的命令:定位操纵、反位操纵、解锁状态;输出表示状态:定位表示、反位表示或无表示。

2、道岔开始转换时,三相交流电源任一相断电,室外电机不得启动。

道岔在转换过程中,三相交流电源任一相断电,电机应立即停止转动。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
为了保证行车安全,道岔启动电路必须满足以下技术要求: (1)道岔区段有车占用,或道岔区段轨道电路发生故障时,该区段内 道岔不能转换。对道岔的此种锁闭称为区段锁闭。
x转换道岔
x转换道岔
(2)进路在闭状态时,进路上的道岔不能 再转换。对道岔的此种锁闭称为进路锁闭。
x转换道岔
(3)道岔一经启动,就应转换到底,不受车辆进入 影响,也不受车站值班员的控制。否则,在车辆进入 道岔区段时,若道岔停转或受车站值班员控制而回转, 都可能造成脱轨或挤岔事故。
反操 定操
定表 反表
从上述单动道岔的表示电路中可以看出,通过电 动转辙机自动开闭器的定位表示接点接通电路, 经二极管Z将交流电进行半波整流,整流后的正 向电流方向正好与DBJ的励磁方向一致,使DBJ 吸起。在交流电负半周,由于电容器C的放电作 用,能使DBJ保持可靠吸起。
第二道岔启动继电器2DQJ控制电动机旋转方向; 最后由直流电动机转换道岔。
当道岔转至反位后,自动开闭器11-12接点断开, 使电动机停转。同时断开1DQJ的l-2线圈自闭电 路,使1DQJ缓放落下,接通道岔表示电路。若 要再将道岔转回定位,办理进路后DCJ吸起,重 新接通道岔启动电路。
单独操纵道岔时,假如使道岔由定位向反位转换, 按下道岔按钮CA和道岔总反位按钮ZFA,道岔 按钮继电钮AJ和道岔总反位继电器ZFJ吸起,条 件电源KF-ZFJ有电。这时接通1DQJ线圈的励磁 电路。
④道岔定位操纵继电器DCJ和道岔反位操纵继电 器FCJ第6组前接点实现对道岔的进路操纵。当办 理进路时,选岔网路中的FCJ或DCJ吸起,自动接 通进路操纵的道岔启动电路
⑤第二道岔启动继电器2DQJ第4组接点是 1DQJ线圈励磁电路的电路区分条件,用来 区分道岔由定位向反位转换,还是由反位 向定位转换,用其极性接点分别接通1DQJ 线圈向反位转换或定位转换的励磁电路
锡 林 浩 特 电 务 段 职 教 科
单动道岔控制电路
道岔启动电路
区段锁闭 进路锁闭 一动动到底 故障停转 能操回原位 到底自断
道岔表示电路 道岔表示电路工作原理 双动道岔控制电路
现以四线制单动道岔控制电路为例, 介绍道岔控制电路的工作原理。
(一)单动道岔控制电路 1.道岔启动电路(6项技术条件)
(6)道岔转换完毕应能自动断开启动电路。
41
31
21
11
42
32
22
12
43
33
23
13
44
34
24
14
自动开闭器动作示意图
反操 定操
定表 反表
道岔控制分为进路操纵和单独操纵两种方式。进路操纵是通过办 理进路,使选岔网路中的DCJ或FCJ吸起,接通道岔启动电路,转 换道岔至规定位置。单独操纵是按下道岔按钮CA,同时按下本咽 喉道岔总定位按钮ZDA或道岔总反位按钮ZFA,接通道岔启动电路, 转换道岔至规定位置。四线制单动道岔控制电路如图所示。道岔 启动电路采用分级控制方式,由第一道岔启动继电器1DQJ检查联 锁条件;
(4)道岔启动电路接通后,由于电路故障(如自动开闭 器接点、电动机炭刷接触不良)使道岔未转动,应能 自动断开启动电路,以免由于邻线列车震动等原因使 故障消除后造成道岔自行转换。
(5)道岔转换途中受阻(如尖轨与基本轨的轨缝夹 有道砟等)使道岔不能转换到底时,应保证经车站值 班员操纵能使道岔转回原位。
当道岔转换到定位或反位后,自动开闭器动作 接点断开1DQJ线圈自闭电路,使1DQJ失磁,用 1DQJ第1组后接点接通道岔表示电路。当道岔在 定位时,DBJ的励磁电路是:
BB-Ⅱ3→R→移位接触器04-03→自动开闭器1413→自动开闭器34-33→二极管Z→自动开闭器3231→2DQJ→1DQJ→2DQJ→DBJ→BB-Ⅱ4。
②锁闭继电器SJ第8组前接点用来检查道岔区段 是否空闲,进路是否在解锁状态。道岔区段有车 或办理了经该道岔的进路,则SJ落下。用SJ前接 点断开1DQJ的励磁电路,1DQJ就不能吸起,道 岔就不会转换。
③道岔按钮继电器AJ前接点和条件电源KF-ZDJ 或KF-ZFJ反映对道岔单独操纵的操作手续。只有 按下道岔按钮,道岔按钮继电器CAJ吸起,同时 按下道岔总定位按钮ZDA或道岔总反位按钮ZFA, 使ZDJ或ZFJ吸起,条件电源KF-ZDJ或KF-ZFJ有电, 接通单独操纵时道岔启动电路。
道岔表示电路工作原理:
道岔表示电路如图所示。道岔定位表示继电器 DBJ和道岔反位表示继电器FBJ均采用JPXC-1000 型偏极继电器。道岔表示电路所用电源由变压器 BB供给,该变压器是变压比为2:1的BD-7型道 岔表示变压器。其初级输入电压为交流220V,次 级输出电压为110V。DBJ和FBJ线圈并联有 4F/500V的电容器C,电路中还串接有二极管Z。
1DQJ吸起后使2DQJ转极,接通1DQJ线圈的自闭 电路,使电动机转动。单独操纵道岔时,启动电 路动作与进路操纵动作基本相同,只不过负电源 是条件电源KF-ZDJ或KF-ZFJ,并由AJ将其接入 1DQJ和2DQJ的电路中。
在1DQJ线圈励磁电路中接有以下联锁条件:
①单独操纵道岔按钮CA。在维修电动转辙机或 轨道电路区段故障时,拉出该按钮,断开道岔启 动电路,对道岔实行单独锁闭。
道岔表示电路
在道岔控制电路中,当道岔启动电路动作完毕,应接 通道岔表示电路,将道岔的实际位置反映到信号楼内, 以便于车站值班员对信号设备进行控制和监督。由电 动转辙机的自动开闭器接点接通道岔表示电路,用定 位表示接点接通道岔定位表示继电器DBJ电路,用反 位表示接点接通道岔反位表示继电器FBJ电路。DBJ和 FBJ不仅是道岔位置表示灯的控制条件,而且是执行 组电路的重要联锁条件。因此道岔表示电路必须是故 障-安全电路,应满足以下技术要求:
(1)用道岔表示继电器的吸起状态和道岔的正 确位置相对应,不准用一个继电器的吸起和落下 表示道岔的两种位置。即只能用道岔DBJ的吸起 表示道岔在定位,用道岔FBJ的吸起表示道岔在 反位。
(2)电路发生混线或混入其它电源时,必须保证 不使DBJ和FBJ错误励磁。
(3)道岔在转换过程中,或发生挤岔、停电、断 线等故障时,应保证DBJ和FBJ落下。
