水泵的各种分类水泵知识利用自然能源或借动力设备和传动装置将水由低处升至高处的水力机械装置。

广泛应用于农田灌溉、排水以及农牧业、城镇供水、工矿企业、排水等方面。

用于农田排灌、农牧业生产过程中的水泵称农用水泵,是农田排灌机械的主要组成部分之一。

类型根据工作原理的不同可分为容积泵、叶片泵等类型。

容积泵是利用其工作室容积的变化来传递能量,主要有活塞泵、柱塞泵、齿轮泵、隔膜泵、螺杆泵等类型。

叶片泵是利用回转叶片与水的相互作用来传递能量,有离心泵、混流泵和轴流泵等类型。

潜水电泵的泵体部分是叶片泵。

其他类型的水泵有水锤泵、射流泵、内燃水泵等,分别利用射流水锤和燃料爆燃的原理进行工作。

水轮泵则是水轮机与叶片泵的结合。

上述各类水泵中以下列各式较具代表性。

贯流泵是卧式轴流泵的一种。

由电动机、减速装置和水泵组成一整体,装设在水下堤坝内部的机坑内,其进出水流道位于一条直线上,近似直圆筒形,水力损失少,提水效率高,且结构紧凑,安装、检修方便,泵站工程简单。

圬工泵是一种低扬程轴流泵,除叶轮及其外围的泵壳用金属材料制成以外,进水流道和出水流道均采用砖石或混凝土结构,其扬程在2米以下,流量大、结构简单、造价低、效率高。

适用于低洼地区的排涝和灌溉。

混流泵构造和工作原理兼有离心泵和轴流泵两种类型的特点的一种水泵。

叶轮被动力机械带动旋转时,叶片一方面推动着水体,同时又驱使水体旋转产生离心作用。

水体在叶片的推力和离心力的作用下产生流动和提高压力。

水流由轴向流入叶轮后沿叶片斜向流出,常用于输送排量较大而压力中等的场合。

通常有蜗壳式和导叶式两种类型。

蜗壳式混流泵的结构同离心泵相似,利用蜗壳形流道将水流通过叶轮后获得的动能转换为压力能,一般中、小型混流泵多采用蜗壳式结构。

导叶式混流泵也称斜流泵,其结构与轴流泵相似,具有径向尺寸较小,结构简单轻便等特点。

大型混流泵以导叶式居多,其叶片的安装角度一般也能调节。

混流泵的扬程范围一般为3~10.5米,起动功率较低,能适应水位的变化,流量为0.1~50米3/秒;效率可达64~86%。

水泵基础必学知识点

水泵基础必学知识点

水泵基础必学知识点
1. 水泵的工作原理:水泵通过旋转叶轮产生离心力,将液体引入泵体,并通过压力差将液体推出泵体,实现液体的输送。

2. 水泵的分类:常见的水泵有离心泵、柱塞泵、螺杆泵、自吸泵等。

根据用途和工作原理的不同,水泵还可分为给水泵、排水泵、清洁水泵、污水泵等。

3. 水泵的选型:在选择水泵时需要考虑液体的性质、流量需求、扬程
要求等因素。

根据这些需求来确定合适的水泵类型和规格。

4. 水泵的性能参数:常见的水泵性能参数有流量、扬程、功率、效率等。

这些参数反映了水泵的工作能力和效果。

5. 水泵的安装与维护:水泵的安装要求水平稳固,进出口管道连接牢固,且有足够的密封。

在使用过程中需要定期检查维护,如清理进出口、更换密封件、检修电机等。

6. 水泵的故障排除:水泵可能出现各种故障,如启动困难、流量减小、压力下降等。

故障排除需要根据具体情况进行检查,在检查时需要注
意安全措施。

7. 水泵的节能措施:水泵的运行主要消耗电能,因此节能对于降低运
行成本和保护环境都非常重要。

可以采取的节能措施包括选择高效水泵、优化系统设计、合理调整运行参数等。

8. 水泵的应用领域:水泵广泛应用于工农业生产和生活领域,例如给水、供暖、农田灌溉、污水处理、工业生产等。

不同应用领域需要不
同类型的水泵。

这些是水泵基础必学的知识点,希望对你有所帮助!。

水泵与水泵站复习要点

水泵与水泵站复习要点

水泵与水泵站复习要点一、水泵的基本概念和分类1.水泵的定义:水泵是一种把水或其他液体从低处输送到高处或者水压较小的地方输送到水压较大的地方的机械设备。

2.水泵的分类:按照工作原理可分为离心泵、容积泵和轴流泵;按照用途可分为工业泵、民用泵和消防泵。

二、离心泵的结构和性能参数1.离心泵的结构:主要由泵体、叶轮、轴和密封装置等组成。

2.离心泵的性能参数:包括扬程、流量、效率和功率等。

三、容积泵的结构和工作原理1.容积泵的结构:主要包括柱塞、柱塞杆和泵体等部分。

2.容积泵的工作原理:通过往复活塞的工作腔内注入液体,增加工作腔内的压力,从而推动液体输送。

四、轴流泵的结构和特点1.轴流泵的结构:主要包括泵体、叶轮和轴等部分。

2.轴流泵的特点:适用于输送大流量、低扬程的液体,且具有较高的效率和节能的特点。

五、水泵的选型和安装1.水泵的选型:根据输送的液体性质、流量和扬程等参数选择合适的水泵型号。

2.水泵的安装:要保证水泵与驱动设备配合良好,安装前需要进行清洗和调试。

六、水泵站的结构和运行1.水泵站的结构:主要包括泵房、泵组、管道和控制设备等部分。

2.水泵站的运行:根据需求控制泵的启停和调节流量,同时要注意维护和检修。

七、水泵的维修和故障排除1.水泵的维修:定期检查和保养水泵,及时更换磨损不良的部件,保证水泵的正常运行。

2.水泵的故障排除:根据故障现象和可能原因进行分析和排除故障,保证水泵的正常工作。

八、水泵的节能措施和未来发展趋势1.水泵的节能措施:采用变频调速技术、优化管道布置和提高水泵效率等手段来降低能耗。

2.水泵的未来发展趋势:趋向智能化、节能化和环保化,提高水泵的自动化控制和能效水平。

泵型号表示方法大全

泵型号表示方法大全

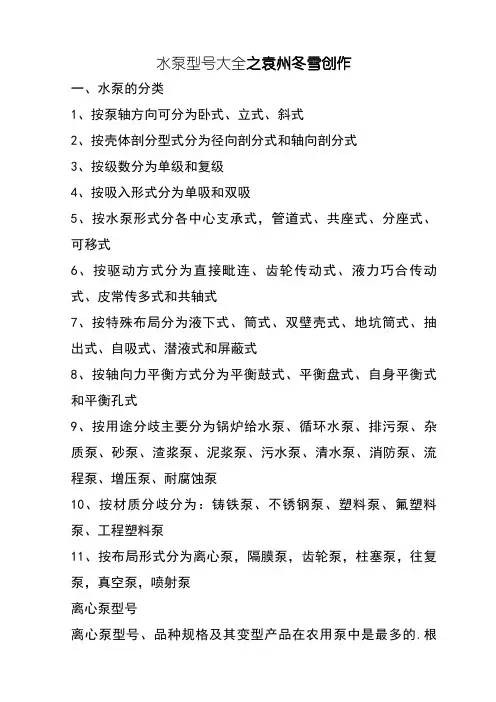

水泵型号大全之袁州冬雪创作一、水泵的分类1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式,管道式、共座式、分座式、可移式6、按驱动方式分为直接毗连、齿轮传动式、液力巧合传动式、皮常传多式和共轴式7、按特殊布局分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途分歧主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质分歧分为:铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按布局形式分为离心泵,隔膜泵,齿轮泵,柱塞泵,往复泵,真空泵,喷射泵离心泵型号离心泵型号、品种规格及其变型产品在农用泵中是最多的.根据水流入叶轮的方式、叶轮多少、泵自己可否自吸以及配套动力大小和动力品种等,离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等.1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵,80年月,我国根据国际尺度和排灌机械实际情况,对离心泵产品停止更新换代研制工作,并生产IB型、IQ型单级离心泵系列产品,已列为国家专业尺度和行业尺度.单级单吸离心泵,水由轴向单面进入叶轮,叶轮只有一个,因此称为单级单吸离心泵.其特点是,与混流泵、轴流泵相比,扬程较高,流量较小,布局简单,使用方便.IQ型单级单吸离心泵(又称轻小型离心泵)是针对我国国情并知足用户提出布局简单、重量轻、价格低、性能好和配套方便的要求而设计的,共有84种产品,分3个派生系列,413个规格型号.(1)性能范围泵口径50~200毫米,流量12.5~400立方米/时,扬程8~125米,配套动力有柴油机直联、皮带传动,电动机直联,功率1.1~110千瓦,转速1450~2900转/分.(2)布局型式轻小型离心泵为轴向吸入单级单吸悬架式离心泵,泵体后开门,出口位于中心向上,后盖为压嵌式,轴承体与泵体直接联合,泵脚位于泵体下方,轴承用黄油润滑,轴封分为软填料、机械密封、橡胶油封三种.叶轮均为闭式,传动分为联轴器传动和皮带传动两种.泵叶轮转向:从泵出口方向看,叶轮转向为顺时针,当泵与柴油机直联传动时,为逆时针.泵出口可装置手动泵,可去掉底阀,减少水力损失,并能使泵自吸.2、双吸离心泵它是从叶轮两面进水的双吸离心泵,因泵盖和泵体是采取水平接缝停止装配的,又称为水平中开式离心泵.与单级单吸离心泵相比,效率高、流量大、扬程较高.但体积大,比较粗笨,一般用于固定作业.适用于丘陵、高原中等面积的灌区,也适用于工厂、矿山、城市给排水等方面.双吸离心泵有S型、Sh型、SA型、SLA型几种型号,S型与Sh 型的区别是,从驱动端看,S型泵为顺时针方向旋转,Sh型为逆时针方向旋转.SLB型为立式便拆式双吸泵.S型泵性能范围流量160~18000立方米/时,扬程12~125米,进水口直径150~1400毫米,转速2950、1450、970、730、585、485、360转/分.3、多级离心泵与单级泵相比,其区别在于多级泵有两个以上的叶轮,能分段地多级次地吸水和压水,从而将水扬到很高的位置,扬程可根据需要而增减水泵叶轮的级数.多级泵主要用于矿山排水、城市及工厂供水,农业灌溉用的很少,仅适用于高扬程、小流量的高山区提水来处理人畜饮水的坚苦.多级高心泵有立式和卧式两种型式,主要型号有D型、DL型多级离心泵,DW、DWL型小型多级离心泵.(1)D型多级泵性能范围流量 6.3~720立方米/时,扬程16~600米,进水口径:50、75、100、125、150、200毫米,其中50~125毫米泵型为高转速2950转/分,150~200毫米泵型转速为1480转/分.(2)布局型式D型多级离心泵为卧式多级(2~12级),叶轮为单吸,泵体为分段式.当首级叶轮为双吸时,用DS暗示,当同时规定有两种转速时,低速用DA暗示,用于锅炉给水的多级离心泵,用DG暗示.4、自吸泵自吸泵是靠泵自身的特殊布局而发生自吸作用的单级单吸离心泵,称为自吸离心泵.和普通离心泵相比,在泵体布局上有显著不同:一是泵出口位置提高,有时还装上吸入阀;二是在出水侧设置了一个气水分离室.泵外自吸泵,是在泵外加有自吸装置,如带有旋涡泵、水环真空泵、射流泵以及手动泵等.自吸泵与普通离心泵相比,具有布局紧凑、使用操纵简单,不单省去了起动前灌大量引水的费事,也省去了进水管低阀,减少了进水阻力,增加泵的出水量,但与同规格的普通离心泵的效率相比要低3%~5%.自吸泵较多的是应用在轻小型喷灌机组和管道灌机组上.自吸离心泵品种规格较多,有ZX型、TC型、BPZ型和ZB型等.(1)ZB型性能范围流量2~200米3/时,扬程8~100米,配套功率0.25~45千瓦.(2)布局型式特点按泵的配套动力机类型分为电动机配套自吸泵和柴油机配套自吸泵.按实现自吸功能的布局与工作特点可分为内滑式、外滑式、水环轮式和其他型式.传动方式有直联传动(包含内轴)和皮带传动.出口直径25~200毫米,共10个口径,54个规格.离心泵型号,ISG离心泵型号,ISG管道离心泵型号离心泵的型号有很多,在这里只先容一部分,如果想知道特别详细和准备的型号意义,还须向离心泵生产厂家咨询.先看一组所有泵类产品型号字母所代表的含义.B: 单级单吸悬臂式离心泵.D: 节段式多级泵.DG: 节段式多级锅炉给水泵.DL: 立轴多级泵.DS: 首级用双吸叶轮的节段式多级泵.F: 耐腐蚀泵.JC: 长轴深井泵.KD: 中开式多级泵.KDS: 首级用双吸叶轮的中开式多级泵.QJ: 井用潜水泵.QX.: 单相干式下泵式潜水泵.QS: 充水上泵式潜水泵.QY: 充油上泵式潜水泵.R: 热水泵.S: 单级双吸式离心泵.WB: 高扬程横轴污水泵.Y: 液压泵.YG: 管道式液压泵.ZB: 自吸式离心泵.今朝离心泵产品型号一共有32种,分别是:SG管道离心泵、ISW卧式管道离心泵、QDLF不锈钢多级离心泵、GC锅炉给水离心泵、DL立式多级离心泵、GDL多级管道离心泵、PBG屏蔽式管道离心泵、YG立式管道油泵、ISWR卧式热水泵、ISWH卧式化工泵、ISWB卧式管道油泵、ISG立式管道离心泵、IRG立式热水循环泵、IHG立式管道化工泵、ISGB便拆式管道离心泵ISGD低转速离心泵、ISWD低转速离心泵、IS单级单吸清水离心泵、IH单级单吸化工离心泵、FS卧式玻璃钢离心泵、S型玻璃钢离心泵、GBW浓硫酸离心泵、FSB型氟塑料合金离心泵、AFB、FB耐腐蚀离心泵、TSWA卧式多级离心泵、ZX自吸式离心泵、S、Sh单级双吸离心泵、LG高层建筑给水多级离心泵、CDLF不锈钢立式多级离心泵、D多级离心泵、CYZ-A自吸式离心泵、IHF氟塑料合金化工离心泵.下面以ISG管道离心泵为例简单的讲一下离心泵型号中各部分所暗示的含义.ISG系列立式管道离心泵共分为ISG,IRG,GRG,IHG,YG,ISGD六个种别.ISG为单级单吸管道离心泵,IRG单级单吸热水管道离心泵,GRG单级单吸高温管道离心泵,,IHG单级单吸化工泵,YG 单级单吸管道离心油泵,ISGD单级单吸低转速离心泵.ISG 50 - 160 (I) A (B)ISG暗示ISG型立式单级单吸离心泵.50暗示泵出口公称直径和出口直径,单位为MM.160 暗示叶轮名义外径,单位为MM.(I) 暗示流量分类.A暗示叶轮第一次切割.B暗示叶轮第二次切割.ISGB型便拆立式管道离心泵,ISGB便拆立式离心泵.ISGB 150 - 50 (I) (A) (B) (C)ISGB又分三种型号,分别暗示为:ISGB便拆立式离心泵,IRGB便拆立式热水泵,IHGB便拆立式化工泵,YGB便拆立式油泵.150暗示泵出口公称直径和出口公称直径,单位为MM.50暗示离心泵的额定扬程,单位为M.(I)暗示流量分类.(A) (B) (C) 分别暗示叶轮颠末第一次切割,第二次切割,第三次切割.ISW型卧式管道离心泵:ISW 150 - 160 (I) A (B)卧式管道离心泵共有五种型号,分别是:ISW卧式离心泵,ISWR卧式热水离心泵,ISWH卧式化工离心泵,ISWB卧式防爆离心泵,ISWHB卧式防爆化工离心泵.150暗示离心泵的出口公称直径和出口公称直径,单位为MM. 160暗示叶轮名义外径,单位为MM.(I)暗示流量分类.A (B) 分别暗示叶轮颠末第一次切割和第二次切割.排污泵系列型号意义Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸L:立式 AS:撕裂 JY:搅匀 P:不锈钢 B:防爆QW(WQ)无堵塞潜水式排污泵例:80WQ(QW)P40-15-480 WQ(QW) P 40 - 15 - 4│││││└—-泵的电机(KW)││││└———-泵的扬程(m)│││└—————--泵的流量(m3/h)││└———————-不锈钢材质│└—————————-潜水排污泵└———————————--泵的口径即代表泵排出公称直径(mm)JYWQ、JPWQ自动搅匀排污泵例:80JY(P)WQ50-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│││││││└—泵的电机(KW)││││││└—-——泵的搅匀范围(mm)│││││└————-——泵的扬程(m)││││└—————————泵的流量(m3/h)│││└—————————— W:排污 Q:潜水 P:不锈钢││└—————————-—-—P:不锈钢材质│└—————————-————-JY:搅匀└————————————泵的口径即代表泵排出公称直径(mm)GW无堵塞管道式排污泵例:100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││││└—-泵的电机(KW)││││└———-泵的扬程(m)│││└——————-泵的流量(m3/h)││└———————--防爆电机│└—————————--G:管道式 W:排污泵 P:不锈钢└——————————-—-泵的口径即代表泵排出公称直径(mm)LW(WL)无堵塞直立式排污泵例:100LW(WL)PB100-15-7.5100 LW(WL) P B 100 - 15 - 7.5││││││└—泵的电机(KW)│││││└—-——泵的扬程(m)││││└——————-泵的流量(m3/h)│││└————————防爆电机││└—————————不锈钢│└————————————L:直立式 W:排污└—————————————--泵排出的公称直径即口径(mm)YW无堵塞液下式排污泵例:100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││││└——泵的电机(KW)││││└————泵的扬程(m)│││└———————泵的流量(m3/h)││└———————-—防爆电机│└——————————-G:管道式 W:排污泵 P:不锈钢└——————————-——泵的口径即代表泵排出公称直径(mm)ZW无堵塞自吸式排污泵例:100ZW15-30PB100 ZW 15 - 30 P B│││││└————泵的电机(KW)││││└—————不锈钢材质│││└——————泵的扬程(m)││└———————-—泵的流量(m3/h)│└——————————(无堵塞自吸排污泵)Z:自吸式 W:排污└————————————泵的口径即代表泵排出公称直径(mm)AS切割式潜水排污泵例:AS10-2WCBAS 10 - 2 W CB││││└——————抗堵塞撕裂机构│││└———————电压为220V││└———-—————电机的级数│└——————————-功率P2*100 └————————————单叶片叶轮NL型立式污水泥浆泵例:NL76A-9N L ( C F W )76 A - 9│││││││└——泵的扬程(m)││││││└————机械密封│││││└—————-出口径(mm)││││└———————卧式│││└————————不锈钢││└—————————加长型│└——————————--立式└———————————--泥浆泵WQK/QG系列带切割装置排污泵例:WQK20-20QGW Q K (X、D) 20 - 20 QG│││││││└—带切割装置││││││└—-—泵的扬程(m)│││││└————--泵的流量(m3/h)││││└———————单通道叶轮│││└———————-—旋涡式叶轮││└————————-—开式叶轮│└—————————---潜水式└——————————---污水管道泵型号意义ISG系列立式管道离心泵例:ISG50-160(I)AISG 50 - 160 (I) A(B)││││└—叶轮经第一次切割│││└—-——流量分类、(I)为大流量、││└—————叶轮名义外径(mm)│└————————泵的口径(mm)│┌ ISG型立式离心泵└————————┼ IRG型立式热水泵├ IHG型立式不锈钢化工泵└ YG型立式防爆油泵ISGD系列低转速立式管道离心泵ISGD 80 - 160 (I) A(B)││││└—叶轮经第一次切割│││└—-——流量分类、(I)为大流量、││└—————叶轮名义外径(mm)│└————————泵的口径(mm)│┌ ISGD型低转速立式离心泵└————————┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵IGSB系列便拆式管道离心泵例:ISGB50-160(I)AISGB 50 - 160 (I) A B│││││└—叶轮经第一次切割││││└——流量分类、(I)为大流量、│││└——————叶轮名义外径(mm)││└—————泵的口径(mm)│└————————│┌ ISGD型低转速立式离心泵└————————┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵ISW系卧式管道离心泵ISW 65 - 160 (I) A(B)││││└—叶轮经第一次切割│││└—-——流量分类、(I)为大流量、││└—————叶轮名义外径(mm)│└————————泵的口径(mm)│┌ ISW型卧式管道离心泵└————————┼ ISWR型卧式管道热水离心泵└ ISWH型卧式不锈钢管道离心化工泵SG系列管道泵例:50SG15-3050 SG 15 - 30│││└—叶轮经第一次切割││└—-——流量分类、(I)为大流量、│└————┬SG型管道离心泵│└SGR型热水管道离心泵└-——————泵的口径SPG系列管道屏蔽泵例:SPG80-200(I)ASPG (R) 80 - 200 (I) A (B) (C)│││││││└—-叶轮经第三次切割││││││└—-——叶轮经第二次切割│││││└—————叶轮经第一次切割││││└———————流量分类│││└—————————叶轮名义外径(mm)││└——————————-—泵进、出口公称直径(mm)│└————————————┬流体种别(普通不注、热水为R)│└腐蚀性流体为T,防爆为B └———————————————-屏蔽式管道离心泵消防泵型号意义XBD系列消防泵XB D 5.0 / 5 - 50 DL││││││┌DL立式多级消防泵转速1450r/min│││││││LG立式多级便拆消防泵转速2900r/min│││││└┼ISG立式单级单吸消防泵││││││TS WA卧式多级消防泵││││││ISW卧式单级单吸消防泵│││││└GDL立式多级管道消防泵││││└—-—泵的口径(mm)│││└———-—流量(L/s)││└———————消防泵压力(扬程(50m))│└——————-——电动└——————————消防泵磁力传动离心泵型号意义CQ系列磁力传动离心泵例:32CQ-1532 CQ - 15││└—扬程│└—-——磁力传力离心泵└—————出口直径(mm)CQF系列磁力传动离心泵例:32CQF-1532 CQ F - 15│││└—扬程(m)││└—-——过流部件材质为塑料│└————-磁力传力离心泵└——————出口直径(mm)CQB系列磁力传动离心泵例:CQB50-32-160CQ B 50 - 32 - 160││││└—叶轮名义直径│││└—-——泵出口直径││└—————-泵出口直径│└———————过流部件材质为不锈钢└-————————磁力传动离心泵CQB-F系列磁力传动离心泵例:CQB50-32-160FCQB 50 - 32 - 160 F││││└—氟塑料(F46)衬里│││└——-叶轮名义直径││└—————-泵出口直径│└————————泵出口直径└——————————磁力传动离心泵 ZCQ系列自吸式磁力传动离心泵例:ZCQ50-40-145Z CQ 50 - 40 - 145││││└—叶轮直径(mm)│││└————出口直径(mm)││└———————出口直径(mm)│└—————————-磁力传动离心泵└———————————自吸式多级离心泵系列型号意义DL、DLR系列立式多级离心泵例:100DDLR100-20×4100 D DL R 100 - 20 × 4││││││└—-泵的级数│││││└————单级叶轮扬程(m)││││└———————流量(m3/h)│││└————————-热水││└—————————-立式多级│└———————————多出口└————————————-泵的口径即代表泵排出公称直径(mm)TSWA系列卧式多级离心泵例:50TSWA×550 T S W A × 5│││││└——————泵的级数││││└————————-新一代产品│││└—————-————输送低温近似清水介质││└——————-————单吸叶轮│└———————————-透平式└————————————-泵的口径即代表泵排出公称直径(mm)LG、LGB系列便拆式高层建筑给水多级离心泵例:100LG-B(R)72-20×6100 LG-B (R) 72 - 20 × 6│││││└—泵的级数││││└———-新一代产品│││└—————--输送低温近似清水介质││└——————-—-单吸叶轮│└——————————-透平式└————————————-泵的口径即代表泵排出公称直径(mm)GDL系列便拆式管道多级离心泵例:50GDL18-15×550 GDL 18 - 15 × 5││││└—泵的级数│││└———-设计点单级扬程15(mm)││└—————--设计点流量18(m3/h)│└——————-—GDL便拆式管道多级离心泵└—————————-泵的口径即代表泵排出公称直径(mm) GC型水泵系卧式单吸多级分段离心泵例:21/2GC-6×521/2 GC - 6 × 5│││└-叶轮数量或级数││└———缩小为1/10泵的比转数,即比转数为60│└—————锅炉给水泵└——————-—吸入口直径(mm)被25除得值并化整CDLF系列轻型不锈钢立式多级离心泵例:CDLF4-160CDL F 4 - 160│││└-160-级数*10││└———4-额定流量(m3/h)│└—-———F-(普通型略)过流部件为不锈钢304或316 └————-——-CDL-冲压轻型立式多级离心泵D型卧式多级离心泵例:80D12×580 D 12 × 5│││└-叶轮数量││└—-——单吸扬程(m)│└—————单吸多级分段式离心泵└———————-吸入口直径。

水泵的各类分类

水泵的各类分类

由泵缸、活塞、进出水管、进出水阀门、拉杆和传动装置等组成。

活塞靠连接在它上面的拉杆带动,在泵缸内作上下往复运动。

当活塞向上运动时,进水阀开启,进水管中的水进入泵缸,同时出水阀关闭,活塞上面的水被带动向上提升;当活塞向下运动时,进水阀关闭,出水阀开启,泵缸内的水由出水阀升到活塞上面,如此反复进水和提升,使水不断从排水管排出。

性能参数 衡量水泵性能的技术参数有流量、吸程、扬程、轴功率、水功率、效率等;对叶片式水泵来说,还有转速和比转数。

①吸程。

即水泵的吸水高度。

指由泵体中心至水源水平面的垂直距离,利用泵体内真空度抽吸水流时,容许吸程一般不大于7.5米。

②扬程。

即水泵的提水高度。

指单位重量的水通过水泵后,能量增加的数值。

一般将抽水站进、出水池水面的高度差称为实际扬程;加上抽水站管路及其附件(如底阀、弯头、闸阀等)的水头损失称为总扬程。

水泵铭牌上所标的扬程,是指水泵在一定转速条件下效率最高时的扬程,是实际扬程和损失扬程之和。

③流量。

指水泵在单位时间内输水的数量,也称输水量。

常用的流量单位有升/秒、米3/秒、米3/小时、千克/秒、吨/小时等几种。

④轴功率。

指动力机械输送给水泵轴的功率,即水泵的输入功率。

⑤水功率。

又称有效功率。

指单位时间内水泵用于输水的实际功率,即水泵的输出功率。

⑥效率。

水功率与轴功率的比值即为水泵效率,通常以百分数表示。

它是用来衡量动力机械传送给水泵的能量利用情况的指标,反映出水泵效能的优劣。

⑦比转数。

表示水泵特性的综合性参数。

通常用nS来表示。

nS=3.65nQ1/2H-3/4。

式中n为转速(转/分),Q为流量(米3/秒),对双吸式水泵应以Q/2代入式内;H 为扬程(米)。

水泵的比转数与水泵的各项参数密切相关。

一般离心泵的比转数较小,因其叶轮直径大,出口宽度窄,扬程高而流量小;而轴流泵的比转数较大,因而扬程低而流量大;混流泵则介于两者之间。

常用离心泵的比转数为30~300,混流泵为300~600,轴流泵为500~1800。

水泵的分类

水泵的分类

水泵的分类

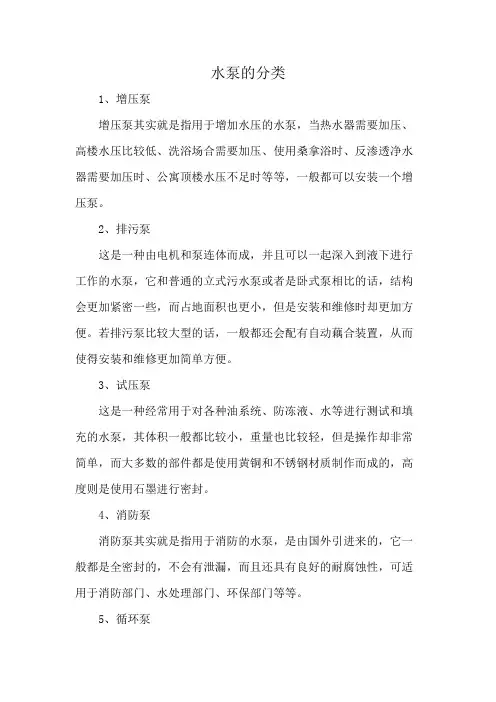

1、增压泵
增压泵其实就是指用于增加水压的水泵,当热水器需要加压、高楼水压比较低、洗浴场合需要加压、使用桑拿浴时、反渗透净水器需要加压时、公寓顶楼水压不足时等等,一般都可以安装一个增压泵。

2、排污泵
这是一种由电机和泵连体而成,并且可以一起深入到液下进行工作的水泵,它和普通的立式污水泵或者是卧式泵相比的话,结构会更加紧密一些,而占地面积也更小,但是安装和维修时却更加方便。

若排污泵比较大型的话,一般都还会配有自动藕合装置,从而使得安装和维修更加简单方便。

3、试压泵
这是一种经常用于对各种油系统、防冻液、水等进行测试和填充的水泵,其体积一般都比较小,重量也比较轻,但是操作却非常简单,而大多数的部件都是使用黄铜和不锈钢材质制作而成的,高度则是使用石墨进行密封。

4、消防泵
消防泵其实就是指用于消防的水泵,是由国外引进来的,它一般都是全密封的,不会有泄漏,而且还具有良好的耐腐蚀性,可适用于消防部门、水处理部门、环保部门等等。

5、循环泵
循环泵是指让水循环起来的水泵,是一种在设备当中可以进行输送、吸收、分离、吸收液再生等过程的循环液用泵,它的扬程一般都比较低,被广泛用于克服循环系统中的压力下降问题。

水泵的分类

水泵的分类

水泵的分类1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式,管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮带传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为:铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵,隔膜泵,齿轮泵,柱塞泵,往复泵,真空泵,喷射泵离心泵型号离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等,离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵,80年代,我国根据国际标准和排灌机械实际情况,对离心泵产品进行更新换代研制工作,并生产IB型、IQ型单级离心泵系列产品,已列为国家专业标准和行业标准。

单级单吸离心泵,水由轴向单面进入叶轮,叶轮只有一个,因此称为单级单吸离心泵。

其特点是,与混流泵、轴流泵相比,扬程较高,流量较小,结构简单,使用方便。

IQ型单级单吸离心泵(又称轻小型离心泵)是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的,共有84种产品,分3个派生系列,413个规格型号。

(1)性能范围泵口径50~200毫米,流量12.5~400立方米/时,扬程8~125米,配套动力有柴油机直联、皮带传动,电动机直联,功率1.1~110千瓦,转速1450~2900转/分。

水泵的分类

水泵的分类

水泵的分类一、水泵的分类1.按泵轴方向可分为卧式、立式、斜式2.按壳体剖分型式分为径向剖分式和轴向剖分式3.按级数分为单级和复级4.按吸入形式分为单吸和双吸5.按水泵形式分各中心支承式,管道式、共座式、分座式、可移式6.按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮带传多式和共轴式7.按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8.按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9.按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、增压泵、耐腐蚀泵10.按材质不同分为:铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11.按结构形式分为离心泵,隔膜泵,齿轮泵,柱塞泵,往复泵,真空泵,喷射泵二、离心泵离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等,离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1.单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵,80年代,我国根据国际标准和排灌机械实际情况,对离心泵产品进行更新换代研制工作,并生产IB型、IQ型单级离心泵系列产品,已列为国家专业标准和行业标准。

单级单吸离心泵,水由轴向单面进入叶轮,叶轮只有一个,因此称为单级单吸离心泵。

其特点是,与混流泵、轴流泵相比,扬程较高,流量较小,结构简单,使用方便。

IQ型单级单吸离心泵(又称轻小型离心泵)是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的,共有84种产品,分3个派生系列,413个规格型号。

性能范围泵口径50~200毫米,流量12.5~400立方米/时,扬程8~125米,配套动力有柴油机直联、皮带传动,电动机直联,功率1.1~110千瓦,转速1450~2900转/分。

泵型号表示方法大全

泵型号表示方法大全

水泵型号大全之蔡仲巾千创作一、水泵的分类1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式,管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途分歧主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质分歧分为:铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵,隔膜泵,齿轮泵,柱塞泵,往复泵,真空泵,喷射泵离心泵型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵自己能否自吸以及配套动力大小和动力品种等,离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵,80年代,我国根据国际尺度和排灌机械实际情况,对离心泵产品进行更新换代研制工作,并生产IB型、IQ型单级离心泵系列产品,已列为国家专业尺度和行业尺度。

单级单吸离心泵,水由轴向单面进入叶轮,叶轮只有一个,因此称为单级单吸离心泵。

其特点是,与混流泵、轴流泵相比,扬程较高,流量较小,结构简单,使用方便。

IQ型单级单吸离心泵(又称轻小型离心泵)是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的,共有84种产品,分3个派生系列,413个规格型号。

(1)性能范围泵口径50~200毫米,流量12.5~400立方米/时,扬程8~125米,配套动力有柴油机直联、皮带传动,电动机直联,功率1.1~110千瓦,转速1450~2900转/分。

泵型号表示方法大全

泵型号表示方法大全

水泵型号大全一、水泵的分类1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式,管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为:铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵,隔膜泵,齿轮泵,柱塞泵,往复泵,真空泵,喷射泵离心泵型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等,离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵,80年代,我国根据国际标准和排灌机械实际情况,对离心泵产品进行更新换代研制工作,并生产IB型、IQ型单级离心泵系列产品,已列为国家专业标准和行业标准。

单级单吸离心泵,水由轴向单面进入叶轮,叶轮只有一个,因此称为单级单吸离心泵。

其特点是,与混流泵、轴流泵相比,扬程较高,流量较小,结构简单,使用方便。

IQ型单级单吸离心泵(又称轻小型离心泵)是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的,共有84种产品,分3个派生系列,413个规格型号。

(1)性能围泵口径50~200毫米,流量12.5~400立方米/时,扬程8~125米,配套动力有柴油机直联、皮带传动,电动机直联,功率1.1~110千瓦,转速1450~2900转/分。

泵的分类常识和型号表示

泵的分类常识和型号表示

水泵的分类1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式,管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为:铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵,隔膜泵,齿轮泵,柱塞泵,往复泵,真空泵,喷射泵离心泵型号离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等,离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵,80年代,我国根据国际标准和排灌机械实际情况,对离心泵产品进行更新换代研制工作,并生产IB型、IQ型单级离心泵系列产品,已列为国家专业标准和行业标准。

单级单吸离心泵,水由轴向单面进入叶轮,叶轮只有一个,因此称为单级单吸离心泵。

其特点是,与混流泵、轴流泵相比,扬程较高,流量较小,结构简单,使用方便。

IQ型单级单吸离心泵(又称轻小型离心泵)是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的,共有84种产品,分3个派生系列,413个规格型号。

(1)性能范围泵口径50~200毫米,流量12.5~400立方米/时,扬程8~125米,配套动力有柴油机直联、皮带传动,电动机直联,功率1.1~110千瓦,转速1450~2900转/分。

水泵的分类原理

水泵的分类原理


• 2、轴流泵的工作原理
• • 轴流泵与离心泵的工作原理不同,他主要利用叶轮的高速旋转所产生的推力 提水。轴流泵叶片旋转时对水所产生的升力,可把水从下方推到上方。 轴流泵的叶片一般浸没在被吸水源的水池中。由于叶轮高速旋转,在叶片产 生的升力作用下,连续不断的将水向上推压,使水沿出水管流出。叶轮不断 的旋转,水也抽往高处。 轴流泵的一般特点 (1)水在轴流泵的流经方向是沿叶轮的轴相吸入、轴向流出,因此称轴流泵。 (2)扬程地(1-13米)、流量大、效率高、适与平原、湖区、河网区排灌。 (3)启动前不需要灌水,操作简单。
• • • •
• 混流泵的工作原理
• 由于混流泵的叶轮形状介于离心泵叶轮和轴流泵叶轮之间,因此,混流泵的 工作原理既有离心力又有升力,靠两者的综合作用,水则以与轴组成一定角 度流出叶轮,通过蜗壳室和管路把水提向高处。
• 三、泵的选型条件
• • • • • • 1、输送介质的物理化学性质直接影响泵的性能,材料和结构,是选型时需要考虑的重 要因素。{介质名称、介质特性(腐蚀性、磨蚀性、毒性等)固体颗粒含量及颗粒大小、 密度、黏度、气化压力、气体含量、是否结晶等} 2、工艺参数(选型重要参数) ①流量Q:工艺参数中,要求泵输送的介质量,工艺人员一般应给出正常、最大、最小 流量。 ②泵数据表是上往往只给出泵的正常和额定流量。选泵时,要求额定流量不小于装置 的最大流量或取正常流量的1.1-1.5倍。 ③扬程H:工艺装置所需的扬程值,也称计算扬程。一般要求泵的额定扬程为装置所需 扬程的1.05-1.1倍。 ④进口压力PS和出口压力PD:进、指泵进出接管法兰处的压力,进出日压力的大小影 响到客体的耐压和轴封的要求。 ⑤温度T:泵进口介质温度,一般应给出工艺过程中泵进口介质饿正常、最低最高温度。 装置汽蚀余量NPSHa:有效汽蚀容量 操作状态:操作状态分连续操作和间歇操作两种。

(完整)水泵的分类

(完整)水泵的分类

水泵的分类1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式,管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮带传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、增压泵、耐腐蚀泵10、按材质不同分为:铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵,隔膜泵,齿轮泵,柱塞泵,往复泵,真空泵,喷射泵离心泵型号离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等,离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵,80年代,我国根据国际标准和排灌机械实际情况,对离心泵产品进行更新换代研制工作,并生产IB型、IQ型单级离心泵系列产品,已列为国家专业标准和行业标准.单级单吸离心泵,水由轴向单面进入叶轮,叶轮只有一个,因此称为单级单吸离心泵。

其特点是,与混流泵、轴流泵相比,扬程较高,流量较小,结构简单,使用方便。

IQ型单级单吸离心泵(又称轻小型离心泵)是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的,共有84种产品,分3个派生系列,413个规格型号.(1)性能范围泵口径50~200毫米,流量12.5~400立方米/时,扬程8~125米,配套动力有柴油机直联、皮带传动,电动机直联,功率1。

1~110千瓦,转速1450~2900转/分。

水泵的分类

水泵的分类

水泵的分类水泵是人类一种常用的机械设备,它可以将低能量的水从一个低位向上输送到另一个较高的位置,一般可用于污水处理,水质处理和污水处理等工程中。

水泵一般按吸水方式、流量、流量特性和用途等几种不同的原因进行分类。

一、按吸水方式分类:1、潜水泵:潜水泵的吸水口深入在水底,将水从低位输送到高位,特别适用于较深的水层。

2、深井泵:深井泵的吸水口深入到深井中,可获得水的更高输送能力,适用于深井开采和水资源开发。

3、自吸泵:自吸泵的吸水口位于水表以上,因而可以自动从水位较低的位置吸入水,是常用于消防、灌溉等多种用途。

4、节流泵:节流泵采用立式结构,能够自动调节流量,适用于较低的压力,可用于污水处理工程。

二、按流量大小分类:1、大流量泵:大流量泵主要用于大规模的工程,最常用于灌溉,消防,工厂生产等工程领域,流量在1000立方米/小时以上。

2、中流量泵:中流量泵主要用于中型工程,流量在100-1000立方米/小时之间。

3、小流量泵:小流量泵主要用于小型工程,流量在10-100立方米/小时之间。

三、按流量特性分类:1、单级泵:单级泵是输出液体的压力等于吸入液体的压力,它是以立式的设计方式,可以实现将吸入的液体输出到更高的压力。

2、多级泵:多级泵是由一系列的水轮机组成,可以将水从低位输送到更高位,多级泵具有更大的流量和更高的输出压力,适用于高压或大流量的工程应用。

3、轮机泵:轮机泵是利用轮状转子的旋转来向水体中的加速度,而轮状转子又可以施加膨胀和松弛的作用,以此达到高效率的水泵输出。

四、按用途分类:1、污水泵:污水泵主要用于污水处理,可以提高污水的净化效果,有效地将污染物输送出去。

2、污水处理泵:污水处理泵主要用于污水处理,将污染物有效地进行净化处理,同时还可以恢复水质。

3、冷却水泵:冷却水泵主要用于工业冷却,可以将热量从机器表面散发至冷却水滤器,有效地降低工业机械的温度,保护机器的安全运行。

4、给水泵:给水泵主要用于灌溉、城市供水、消防等,可以将水从低位输送到更高位,实现有效的供水。

水泵的分类,特点,适用情况大全

水泵的分类,特点,适用情况大全

根据水泵的工作原理和结构分:其结构特点,及类型,适用情况见下表指标叶片泵容积泵离心泵轴流泵旋涡泵往复泵转子泵流量均匀性均匀不均匀比较均匀稳定性不恒定,随管路情况变化而变化恒定范围m3/h1.6~30000 150~245000 0.4~10 0~600 1~600扬程特点对应一定流量,只能对应一定扬程对应一定流量可以达到不同扬程,由管路系统确定范围10~2600m 2~20m 8~150m 0.2~100MPa 0.2~50MPa效率特点在设计点最高,偏离愈远,效率愈低扬程高时效率降低很少扬程高时效率降低很大范围(最高点)0.5~0.8 0.7~0.9 0.25~0.5 0.7~0.85 0.6~0.8结构特点结构简单,造价低,体积小,重量轻,安装检修方便结构复杂,振动大,体积大,造价高同叶片泵适用范围粘度较低的各种介质(水)特别适用于大流量,低扬程,粘度较低的介质特别适用于小流量,较高压力的低粘度清洁介质适用于高压力,小流量的清洁介质(含悬浮液或要求完全无泄漏可用隔膜泵)适用于中低压力,中小流量,粘度高的介质泵的类型应根据装置的工艺参数、输送介质的物理和化学性质、操作周期和泵的结构特性等因素合理选择。

离心泵具有结构简单,输液无脉动,流量调节简单等优点,因此除以下情况外,应尽可能选用离心泵:(1)有计量要求时,选用计量泵。

(2)扬程要求很高,流量很小无合适小流量高扬程离心泵可选时,可选用往复泵;如汽蚀要求不高时也可选用旋涡泵。

(3)扬程很低,流量很大时,可选用轴流泵和混流泵。

(4)介质黏度较大(﹥650~1000mm2/s)时,可考虑选用转子泵,如:螺杆泵或往复泵;黏度特别大时,可选用特殊设计的高黏度螺杆泵和高黏度往复泵。

(5)介质含气量﹥5%,流量较小且黏度﹤37.4mm2/s时,可选用旋涡泵。

如允许流量有脉动,可选用往复泵。

(6)对启动频繁或灌泵不便的场合,应选用具有自吸性能的泵,如:自吸式离心泵、自吸式旋涡泵、自吸式容积泵。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

水泵的分类1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式,管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮带传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、增压泵、耐腐蚀泵10、按材质不同分为:铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵,隔膜泵,齿轮泵,柱塞泵,往复泵,真空泵,喷射泵离心泵型号离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等,离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵,80年代,我国根据国际标准和排灌机械实际情况,对离心泵产品进行更新换代研制工作,并生产IB型、IQ型单级离心泵系列产品,已列为国家专业标准和行业标准。

单级单吸离心泵,水由轴向单面进入叶轮,叶轮只有一个,因此称为单级单吸离心泵。

其特点是,与混流泵、轴流泵相比,扬程较高,流量较小,结构简单,使用方便。

IQ型单级单吸离心泵(又称轻小型离心泵)是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的,共有84种产品,分3个派生系列,413个规格型号。

(1)性能范围泵口径50~200毫米,流量12.5~400立方米/时,扬程8~125米,配套动力有柴油机直联、皮带传动,电动机直联,功率1.1~110千瓦,转速1450~2900转/分。

(2)结构型式轻小型离心泵为轴向吸入单级单吸悬架式离心泵,泵体后开门,出口位于中心向上,后盖为压嵌式,轴承体与泵体直接联结,泵脚位于泵体下方,轴承用黄油润滑,轴封分为软填料、机械密封、橡胶油封三种。

叶轮均为闭式,传动分为联轴器传动和皮带传动两种。

泵叶轮转向:从泵进口方向看,叶轮转向为顺时针,当泵与柴油机直联传动时,为逆时针。

泵出口可装置手动泵,可去掉底阀,减少水力损失,并能使泵自吸。

2、双吸离心泵它是从叶轮两面进水的双吸离心泵,因泵盖和泵体是采用水平接缝进行装配的,又称为水平中开式离心泵。

与单级单吸离心泵相比,效率高、流量大、扬程较高。

但体积大,比较笨重,一般用于固定作业。

适用于丘陵、高原中等面积的灌区,也适用于工厂、矿山、城市给排水等方面。

双吸离心泵有S型、Sh型、SA型、SLA型几种型号,S型与Sh型的区别是,从驱动端看,S型泵为顺时针方向旋转,Sh型为逆时针方向旋转。

SLB型为立式便拆式双吸泵。

S型泵性能范围流量160~18000立方米/时,扬程12~125米,进水口直径150~1400毫米,转速2950、1450、970、730、585、485、360转/分。

3、多级离心泵与单级泵相比,其区别在于多级泵有两个以上的叶轮,能分段地多级次地吸水和压水,从而将水扬到很高的位置,扬程可根据需要而增减水泵叶轮的级数。

多级泵主要用于矿山排水、城市及工厂供水,农业灌溉用的很少,仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。

多级高心泵有立式和卧式两种型式,主要型号有D型、DL型多级离心泵,DW、DWL型小型多级离心泵。

(1)D型多级泵性能范围流量6.3~720立方米/时,扬程16~600米,进水口径:50、75、100、125、150、200毫米,其中50~125毫米泵型为高转速2950转/分,150~200毫米泵型转速为1480转/分。

(2)结构型式D型多级离心泵为卧式多级(2~12级),叶轮为单吸,泵体为分段式。

当首级叶轮为双吸时,用DS表示,当同时规定有两种转速时,低速用DA表示,用于锅炉给水的多级离心泵,用DG表示。

4、自吸泵自吸泵是靠泵自身的特殊结构而产生自吸作用的单级单吸离心泵,称为自吸离心泵。

和普通离心泵相比,在泵体结构上有显著差别:一是泵进口位置提高,有时还装上吸入阀;二是在出水侧设置了一个气水分离室。

泵外自吸泵,是在泵外加有自吸装置,如带有旋涡泵、水环真空泵、射流泵以及手动泵等。

自吸泵与普通离心泵相比,具有结构紧凑、使用操作简单,不但省去了起动前灌大量引水的麻烦,也省去了进水管低阀,减少了进水阻力,增加泵的出水量,但与同规格的普通离心泵的效率相比要低3%~5%。

自吸泵较多的是应用在轻小型喷灌机组和管道灌机组上。

自吸离心泵品种规格较多,有ZX型、TC型、BPZ型和ZB型等。

(1)ZB型性能范围流量2~200米3/时,扬程8~100米,配套功率0.25~45千瓦。

(2)结构型式特点按泵的配套动力机类型分为电动机配套自吸泵和柴油机配套自吸泵。

按实现自吸功能的结构与工作特点可分为内滑式、外滑式、水环轮式和其他型式。

传动方式有直联传动(包括内轴)和皮带传动。

进口直径25~200毫米,共10个口径,54个规格。

离心泵型号,ISG离心泵型号,ISG管道离心泵型号离心泵的型号有很多,在这里只介绍一部分,如果想知道特别详细和准备的型号意义,还须向离心泵生产厂家咨询。

先看一组所有泵类产品型号字母所代表的含义。

B: 单级单吸悬臂式离心泵。

D: 节段式多级泵。

DG: 节段式多级锅炉给水泵。

DL: 立轴多级泵。

DS: 首级用双吸叶轮的节段式多级泵。

F: 耐腐蚀泵。

JC: 长轴深井泵。

KD: 中开式多级泵。

KDS: 首级用双吸叶轮的中开式多级泵。

QJ: 井用潜水泵。

QX.: 单相干式下泵式潜水泵。

QS: 充水上泵式潜水泵。

QY: 充油上泵式潜水泵。

R: 热水泵。

S: 单级双吸式离心泵。

WB: 高扬程横轴污水泵。

Y: 液压泵。

YG: 管道式液压泵。

ZB: 自吸式离心泵。

目前离心泵产品型号一共有32种,分别是:SG管道离心泵、ISW卧式管道离心泵、QDLF 不锈钢多级离心泵、GC锅炉给水离心泵、DL立式多级离心泵、GDL多级管道离心泵、PBG 屏蔽式管道离心泵、YG立式管道油泵、ISWR卧式热水泵、ISWH卧式化工泵、ISWB卧式管道油泵、ISG立式管道离心泵、IRG立式热水循环泵、IHG立式管道化工泵、ISGB便拆式管道离心泵ISGD低转速离心泵、ISWD低转速离心泵、IS单级单吸清水离心泵、IH单级单吸化工离心泵、FS卧式玻璃钢离心泵、S型玻璃钢离心泵、GBW浓硫酸离心泵、FSB型氟塑料合金离心泵、AFB、FB耐腐蚀离心泵、TSWA卧式多级离心泵、ZX自吸式离心泵、S、Sh单级双吸离心泵、LG高层建筑给水多级离心泵、CDLF不锈钢立式多级离心泵、D多级离心泵、CYZ-A自吸式离心泵、IHF氟塑料合金化工离心泵。

下面以ISG管道离心泵为例简单的讲一下离心泵型号中各部分所表示的含义。

ISG系列立式管道离心泵共分为ISG,IRG,GRG,IHG,YG,ISGD六个类别。

ISG为单级单吸管道离心泵,IRG单级单吸热水管道离心泵,GRG单级单吸高温管道离心泵,,IHG单级单吸化工泵,YG 单级单吸管道离心油泵,ISGD单级单吸低转速离心泵.ISG 50 - 160 (I) A (B)ISG表示ISG型立式单级单吸离心泵。

50表示泵进口公称直径和出口直径,单位为MM.160 表示叶轮名义外径,单位为MM.(I) 表示流量分类。

A表示叶轮第一次切割。

B表示叶轮第二次切割。

ISGB型便拆立式管道离心泵,ISGB便拆立式离心泵。

ISGB 150 - 50 (I) (A) (B) (C)ISGB又分三种型号,分别表示为:ISGB便拆立式离心泵,IRGB便拆立式热水泵,IHGB便拆立式化工泵,YGB便拆立式油泵。

150表示泵进口公称直径和出口公称直径,单位为MM。

50表示离心泵的额定扬程,单位为M。

(I)表示流量分类。

(A) (B) (C) 分别表示叶轮经过第一次切割,第二次切割,第三次切割。

ISW型卧式管道离心泵:ISW 150 - 160 (I) A (B)卧式管道离心泵共有五种型号,分别是:ISW卧式离心泵,ISWR卧式热水离心泵,ISWH卧式化工离心泵,ISWB卧式防爆离心泵,ISWHB卧式防爆化工离心泵。

150表示离心泵的进口公称直径和出口公称直径,单位为MM。

160表示叶轮名义外径,单位为MM。

(I)表示流量分类。

A (B) 分别表示叶轮经过第一次切割和第二次切割。

排污泵系列型号意义Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆QW(WQ)无堵塞潜水式排污泵例:80WQ(QW)P40-15-480 WQ(QW) P 40 - 15 - 4│ │ │ │ │ └—-泵的电机(KW)│ │ │ │ └———-泵的扬程(m)│ │ │ └—————--泵的流量(m3/h)│ │ └———————-不锈钢材质│ └—————————-潜水排污泵└———————————--泵的口径即代表泵排出公称直径(mm) JYWQ、JPWQ自动搅匀排污泵例:80JY(P)WQ50-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│ │ │ │ │ │ │ └—泵的电机(KW)│ │ │ │ │ │ └—-——泵的搅匀范围(mm)│ │ │ │ │ └————-——泵的扬程(m)│ │ │ │ └—————————泵的流量(m3/h)│ │ │ └—————————— W:排污 Q:潜水 P:不锈钢│ │ └—————————-—-—P:不锈钢材质│ └—————————-————-JY:搅匀└————————————泵的口径即代表泵排出公称直径(mm)GW无堵塞管道式排污泵例:100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│ │ │ │ │ └—-泵的电机(KW)│ │ │ │ └———-泵的扬程(m)│ │ │ └——————-泵的流量(m3/h)│ │ └———————--防爆电机│ └—————————--G:管道式 W:排污泵 P:不锈钢└——————————-—-泵的口径即代表泵排出公称直径(mm) LW(WL)无堵塞直立式排污泵例:100LW(WL)PB100-15-7.5100 LW(WL) P B 100 - 15 - 7.5│ │ ││ │ │ └—泵的电机(KW)│ │ ││ │ └—-——泵的扬程(m)│ │ ││ └——————-泵的流量(m3/h)│ │ │└————————防爆电机│ │ └—————————不锈钢│ └————————————L:直立式 W:排污└—————————————--泵排出的公称直径即口径(mm)YW无堵塞液下式排污泵例:100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│ │ │ │ │ └——泵的电机(KW)│ │ │ │ └————泵的扬程(m)│ │ │ └———————泵的流量(m3/h)│ │ └———————-—防爆电机│ └——————————-G:管道式 W:排污泵 P:不锈钢└——————————-——泵的口径即代表泵排出公称直径(mm) ZW无堵塞自吸式排污泵例:100ZW15-30PB100 ZW 15 - 30 P B│ │ │ ││└————泵的电机(KW)│ │ │ │└—————不锈钢材质│ │ │ └——————泵的扬程(m)│ │ └———————-—泵的流量(m3/h)│ └——————————(无堵塞自吸排污泵)Z:自吸式 W:排污└————————————泵的口径即代表泵排出公称直径(mm) AS切割式潜水排污泵例:AS10-2WCBAS 10 - 2 W CB│ │ │ │└——————抗堵塞撕裂机构│ │ │ └———————电压为220V│ │ └———-—————电机的级数│ └——————————-功率P2*100 └————————————单叶片叶轮NL型立式污水泥浆泵例:NL76A-9N L ( C F W )76 A - 9││ │││ │ │ └——泵的扬程(m) ││ │││ │ └————机械密封││ │││ └—————-出口径(mm)││ ││└———————卧式││ │└————————不锈钢││ └—————————加长型│└——————————--立式└———————————--泥浆泵WQK/QG系列带切割装置排污泵例:WQK20-20QGW Q K (X、D) 20 - 20 QG││││ │ │ │└—带切割装置││││ │ │ └—-—泵的扬程(m)││││ │ └————--泵的流量(m3/h)││││ └———————单通道叶轮│││└———————-—旋涡式叶轮││└————————-—开式叶轮│└—————————---潜水式└——————————---污水管道泵型号意义ISG系列立式管道离心泵例:ISG50-160(I)AISG 50 - 160 (I) A(B)│ │ │ │ └—叶轮经第一次切割│ │ │ └—-——流量分类、(I)为大流量、│ │ └—————叶轮名义外径(mm)│ └————————泵的口径(mm)│ ┌ ISG型立式离心泵└————————┼ IRG型立式热水泵├ IHG型立式不锈钢化工泵└ YG型立式防爆油泵ISGD系列低转速立式管道离心泵例:ISGD80-160(I)AISGD 80 - 160 (I) A(B)│ │ │ │ └—叶轮经第一次切割│ │ │ └—-——流量分类、(I)为大流量、│ │ └—————叶轮名义外径(mm)│ └————————泵的口径(mm)│ ┌ ISGD型低转速立式离心泵└————————┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵IGSB系列便拆式管道离心泵例:ISGB50-160(I)AISGB 50 - 160 (I) A B│ │ │ │ │└—叶轮经第一次切割│ │ │ │ └——流量分类、(I)为大流量、│ │ │ └——————叶轮名义外径(mm)│ │ └—————泵的口径(mm)│ └————————│ ┌ ISGD型低转速立式离心泵└————————┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵ISW系卧式管道离心泵例:ISW65-160(I)AISW 65 - 160 (I) A(B)│ │ │ │ └—叶轮经第一次切割│ │ │ └—-——流量分类、(I)为大流量、│ │ └—————叶轮名义外径(mm)│ └————————泵的口径(mm)│ ┌ ISW型卧式管道离心泵└————————┼ ISWR型卧式管道热水离心泵└ ISWH型卧式不锈钢管道离心化工泵SG系列管道泵例:50SG15-3050 SG 15 - 30│ │ │ └—叶轮经第一次切割│ │ └—-——流量分类、(I)为大流量、│ └————┬SG型管道离心泵│ └SGR型热水管道离心泵└-——————泵的口径SPG系列管道屏蔽泵例:SPG80-200(I)ASPG (R) 80 - 200 (I) A (B) (C)│ │ │ │ │ │ │ └—-叶轮经第三次切割│ │ │ │ │ │ └—-——叶轮经第二次切割│ │ │ │ │ └—————叶轮经第一次切割│ │ │ │ └———————流量分类│ │ │ └—————————叶轮名义外径(mm)│ │ └——————————-—泵进、出口公称直径(mm)│ └————————————┬流体类别(普通不注、热水为R)│ └腐蚀性流体为T,防爆为B └———————————————-屏蔽式管道离心泵消防泵型号意义XBD系列消防泵例:XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL│ │ │ │ │ │┌DL立式多级消防泵转速1450r/min│ │ │ │ │ ││LG立式多级便拆消防泵转速2900r/min │ │ │ │ │ └┼ISG立式单级单吸消防泵│ │ │ │ │ │TSWA卧式多级消防泵│ │ │ │ │ │ISW卧式单级单吸消防泵│ │ │ │ │ └GDL立式多级管道消防泵│ │ │ │ └—-—泵的口径(mm)│ │ │ └———-—流量(L/s)│ │ └———————消防泵压力(扬程(50m))│ └——————-——电动└——————————消防泵磁力传动离心泵型号意义CQ系列磁力传动离心泵例:32CQ-1532 CQ - 15│ │ └—扬程│ └—-——磁力传力离心泵└—————进口直径(mm)CQF系列磁力传动离心泵例:32CQF-1532 CQ F - 15│ ││ └—扬程(m)│ │└—-——过流部件材质为塑料│ └————-磁力传力离心泵└——————进口直径(mm)CQB系列磁力传动离心泵例:CQB50-32-160CQ B 50 - 32 - 160│ │ │ │ └—叶轮名义直径│ │ │ └—-——泵出口直径│ │ └—————-泵进口直径│ └———————过流部件材质为不锈钢└-————————磁力传动离心泵CQB-F系列磁力传动离心泵例:CQB50-32-160FCQB 50 - 32 - 160 F│ │ │ │ └—氟塑料(F46)衬里│ │ │ └——-叶轮名义直径│ │ └—————-泵出口直径│ └————————泵进口直径└——————————磁力传动离心泵ZCQ系列自吸式磁力传动离心泵例:ZCQ50-40-145Z CQ 50 - 40 - 145│ │ │ │ └—叶轮直径(mm)│ │ │ └————出口直径(mm)│ │ └———————进口直径(mm)│ └—————————-磁力传动离心泵└———————————自吸式多级离心泵系列型号意义DL、DLR系列立式多级离心泵例:100DDLR100-20×4100 D DL R 100 - 20 × 4│ │ ││ │ │ └—-泵的级数│ │ ││ │ └————单级叶轮扬程(m)│ │ ││ └———————流量(m3/h)│ │ │└————————-热水│ │ └—————————-立式多级│ └———————————多出口└————————————-泵的口径即代表泵排出公称直径(mm) TSWA系列卧式多级离心泵例:50TSWA×550 T S W A × 5│││││ └——————泵的级数││││└————————-新一代产品│││└—————-————输送低温类似清水介质││└——————-————单吸叶轮│└———————————-透平式└————————————-泵的口径即代表泵排出公称直径(mm) LG、LGB系列便拆式高层建筑给水多级离心泵例:100LG-B(R)72-20×6100 LG-B (R) 72 - 20 × 6│ │ │ │ │ └—泵的级数│ │ │ │ └———-新一代产品│ │ │ └—————--输送低温类似清水介质│ │ └——————-—-单吸叶轮│ └——————————-透平式└————————————-泵的口径即代表泵排出公称直径(mm) GDL系列便拆式管道多级离心泵例:50GDL18-15×550 GDL 18 - 15 × 5│ │ │ │ └—泵的级数│ │ │ └———-设计点单级扬程15(mm)│ │ └—————--设计点流量18(m3/h)│ └——————-—GDL便拆式管道多级离心泵└—————————-泵的口径即代表泵排出公称直径(mm)GC型水泵系卧式单吸多级分段离心泵例:21/2GC-6×521/2 GC - 6 × 5│ │ │ └-叶轮数量或级数│ │ └———缩小为1/10泵的比转数,即比转数为60│ └—————锅炉给水泵└——————-—吸入口直径(mm)被25除得值并化整CDLF系列轻型不锈钢立式多级离心泵例:CDLF4-160CDL F 4 - 160│ │ │ └-160-级数*10│ │ └———4-额定流量(m3/h)│ └—-———F-(普通型略)过流部件为不锈钢304或316 └————-——-CDL-冲压轻型立式多级离心泵D型卧式多级离心泵例:80D12×580 D 12 × 5│ │ │ └-叶轮数量│ │ └—-——单吸扬程(m)│ └—————单吸多级分段式离心泵└———————-吸入口直径。
