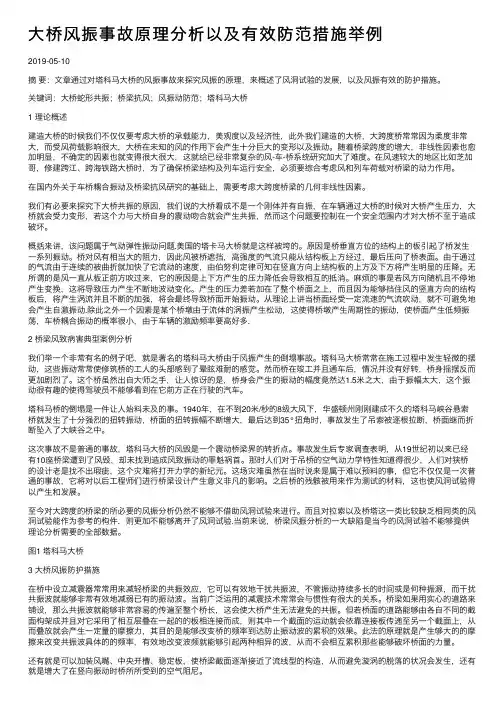

⼤桥风振事故原理分析以及有效防范措施举例2019-05-10摘要:⽂章通过对塔科马⼤桥的风振事故来探究风振的原理,来概述了风洞试验的发展,以及风振有效的防护措施。

关键词:⼤桥蛇形共振;桥梁抗风;风振动防范;塔科马⼤桥1 理论概述建造⼤桥的时候我们不仅仅要考虑⼤桥的承载能⼒,美观度以及经济性,此外我们建造的⼤桥,⼤跨度桥常常因为柔度⾮常⼤,⽽受风荷载影响很⼤,⼤桥在未知的风的作⽤下会产⽣⼗分巨⼤的变形以及振动。

随着桥梁跨度的增⼤,⾮线性因素也愈加明显,不确定的因素也就变得很⼤很⼤,这就给已经⾮常复杂的风-车-桥系统研究加⼤了难度。

在风速较⼤的地区⽐如芝加哥,修建跨江、跨海铁路⼤桥时,为了确保桥梁结构及列车运⾏安全,必须要综合考虑风和列车荷载对桥梁的动⼒作⽤。

在国内外关于车桥耦合振动及桥梁抗风研究的基础上,需要考虑⼤跨度桥梁的⼏何⾮线性因素。

我们有必要来探究下⼤桥共振的原因,我们说的⼤桥看成不是⼀个刚体并有⾃振,在车辆通过⼤桥的时候对⼤桥产⽣压⼒,⼤桥就会受⼒变形,若这个⼒与⼤桥⾃⾝的震动吻合就会产⽣共振,然⽽这个问题要控制在⼀个安全范围内才对⼤桥不⾄于造成破坏。

概括来讲,该问题属于⽓动弹性振动问题.美国的塔卡马⼤桥就是这样被垮的。

原因是桥垂直⽅位的结构上的板引起了桥发⽣⼀系列振动。

桥对风有相当⼤的阻⼒,因此风被桥遮挡,⾼强度的⽓流只能从结构板上⽅经过,最后压向了桥表⾯。

由于通过的⽓流由于连续的被曲折就加快了它流动的速度,由伯努利定律可知在竖直⽅向上结构板的上⽅及下⽅将产⽣明显的压降。

⽆所谓的是风⼀直从板正前⽅吹过来,它的原因是上下⽅产⽣的压⼒降低会导致相互的抵消。

⿇烦的事是若风⽅向随机且不停地产⽣变换,这将导致压⼒产⽣不断地波动变化。

产⽣的压⼒差若加在了整个桥⾯之上,⽽且因为能够挡住风的竖直⽅向的结构板后,将产⽣涡流并且不断的加强,将会最终导致桥⾯开始振动。

从理论上讲当桥⾯经受⼀定流速的⽓流吹动,就不可避免地会产⽣⾃激振动.除此之外⼀个因素是某个桥墩由于流体的涡振产⽣松动,这使得桥墩产⽣周期性的振动,使桥⾯产⽣低频振荡,车桥耦合振动的概率很⼩,由于车辆的激励频率要⾼好多.2 桥梁风致病害典型案例分析我们举⼀个⾮常有名的例⼦吧,就是著名的塔科马⼤桥由于风振产⽣的倒塌事故。

大桥抗风抗震初步分析报告

大桥抗风抗震初步分析报告

XX大桥抗风抗震初步分析报告XX 大桥勘测设计院分析复核专业负责人站长院总工程师前言XX大桥工程位于江苏省无锡市市区,该桥跨越京杭大运河。

本研究报告所研究的方案为: 145m+41.2m+33.8m独塔单索面混合梁斜拉桥;桥面以上主塔高为55.3m(不含塔顶装饰部分), 桥面以上塔柱为双柱钢管砼塔柱,其中锚固区的双柱由20mm厚的钢板相连,下塔柱为单柱砼塔柱,斜拉索为单索面,两根索沿横桥向的间距为1.0m。

该方案的主梁主跨为钢箱梁,边跨为砼箱梁。

由于桥址处设计基本风速达25.9m/s,因此,该桥在成桥运营状态和施工全过程的抗风安全应高度重视;同时,大桥所在地区地震动峰值加速度为0.05g,地震动反应谱特征周期为0.35秒,故该桥在成桥运营状态的抗震安全也应重视;为此,我们对该桥的抗风安全性和抗震安全性进行了较为全面的分析。

其主要研究内容、主要研究结论及评价如下:1.主要研究内容1.1 设计基本风速、设计基准风速和主梁颤振检验风速的确定1.2 抗震设防标准的确定1.3 结构动力特性分析1.4 主梁抗风稳定性验算1.5 有关抗风的其它问题1.6 结构的抗震分析2.主要研究结论及评价2.1 基本风压W0=600Pa,设计基本风速V10=25.9m/s。

主梁设计基准风速V D(梁)=21.5m/s;主塔设计基准风速V D(塔)=29.8m/s。

施工阶段主梁设计基准风速V D(梁施工)=18.1m/s;施工阶段主塔设计基准风速V D(塔施工)=25.0m/s。

主梁成桥状态颤振检验风速[V cr]=36.1m/s;主梁施工阶段颤振检验风速[V cr s]=30.3m/s。

2.2 抗震设防标准:地震动峰值加速度为0.05g,地震动反应谱特征周期为0.35秒,具体设计计算取地震动峰值加速度为0.10g,地震动反应谱特征周期为0.30秒,检算结构物的强度;取地震动峰值加速度为0.15g,地震动反应谱特征周期为0.30秒,检算结构物的位移。

经验交流:大跨桥梁的抗风对策(二)

经验交流:大跨桥梁的抗风对策(二)

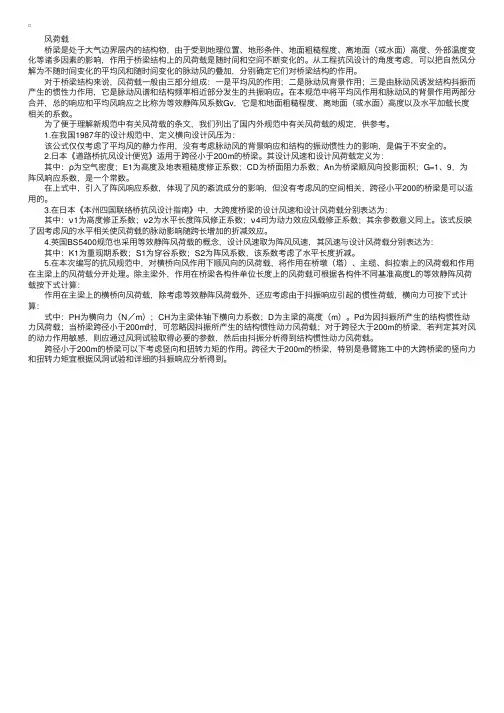

风荷载 桥梁是处于⼤⽓边界层内的结构物,由于受到地理位置、地形条件、地⾯粗糙程度、离地⾯(或⽔⾯)⾼度、外部温度变化等诸多因素的影响,作⽤于桥梁结构上的风荷载是随时间和空间不断变化的。

从⼯程抗风设计的⾓度考虑,可以把⾃然风分解为不随时间变化的平均风和随时间变化的脉动风的叠加,分别确定它们对桥梁结构的作⽤。

对于桥梁结构来说,风荷载⼀般由三部分组成:⼀是平均风的作⽤;⼆是脉动风背景作⽤;三是由脉动风诱发结构抖振⽽产⽣的惯性⼒作⽤,它是脉动风谱和结构频率相近部分发⽣的共振响应。

在本规范中将平均风作⽤和脉动风的背景作⽤两部分合并,总的响应和平均风响应之⽐称为等效静阵风系数Gv,它是和地⾯粗糙程度、离地⾯(或⽔⾯)⾼度以及⽔平加载长度相关的系数。

为了便于理解新规范中有关风荷载的条⽂,我们列出了国内外规范中有关风荷载的规定,供参考。

1.在我国1987年的设计规范中,定义横向设计风压为: 该公式仅仅考虑了平均风的静⼒作⽤,没有考虑脉动风的背景响应和结构的振动惯性⼒的影响,是偏于不安全的。

2.⽇本《道路桥抗风设计便览》适⽤于跨径⼩于200m的桥梁。

其设计风速和设计风荷载定义为: 其中:ρ为空⽓密度;E1为⾼度及地表粗糙度修正系数;CD为桥⾯阻⼒系数;An为桥梁顺风向投影⾯积;G=1、9,为阵风响应系数,是⼀个常数。

在上式中,引⼊了阵风响应系数,体现了风的紊流成分的影响,但没有考虑风的空间相关,跨径⼩平200的桥梁是可以适⽤的。

3.在⽇本《本州四国联络桥抗风设计指南》中,⼤跨度桥梁的设计风速和设计风荷载分别表达为: 其中:ν1为⾼度修正系数;ν2为⽔平长度阵风修正系数;ν4司为动⼒效应风载修正系数;其余参数意义同上。

该式反映了因考虑风的⽔平相关使风荷载的脉动影响随跨长增加的折减效应。

4.英国BS5400规范也采⽤等效静阵风荷载的概念,设计风速取为阵风风速,其风速与设计风荷载分别表达为: 其中:K1为重现期系数;S1为穿⾕系数;S2为阵风系数,该系数考虑了⽔平长度折减。

桥梁设计中的抗风性能优化与评估研究

桥梁设计中的抗风性能优化与评估研究

桥梁设计中的抗风性能优化与评估研究在现代交通基础设施建设中,桥梁作为跨越江河湖海、山谷沟壑的重要建筑物,发挥着至关重要的作用。

然而,风对桥梁的影响不容忽视,强风可能导致桥梁结构的振动、失稳甚至破坏,严重威胁着桥梁的安全和正常使用。

因此,在桥梁设计中,抗风性能的优化与评估成为了一个关键的研究课题。

一、风对桥梁的作用及影响风对桥梁的作用主要包括静力作用和动力作用。

静力作用是指风对桥梁结构产生的稳定压力和吸力,如桥梁的主梁、桥墩等部位会受到风的压力和吸力,可能导致结构的变形和内力增加。

动力作用则更为复杂,包括颤振、抖振和涡振等。

颤振是一种自激振动,当风速超过一定临界值时,桥梁结构可能发生大幅的、不稳定的振动,甚至导致结构破坏。

抖振是由风的脉动成分引起的随机振动,虽然不会导致结构的立即破坏,但长期的抖振作用会使结构产生疲劳损伤。

涡振则是由于风绕流桥梁结构时产生的周期性漩涡脱落引起的结构振动,通常振幅较小,但在特定条件下也可能对桥梁的舒适性和安全性产生影响。

二、桥梁抗风性能的优化设计方法为了提高桥梁的抗风性能,在设计阶段可以采取多种优化方法。

1、合理的桥型选择不同的桥型在抗风性能上具有不同的特点。

例如,悬索桥和斜拉桥由于其柔性较大,对风的敏感性相对较高;而梁桥和拱桥则相对较为刚性,抗风性能较好。

在设计时,应根据桥梁的跨度、地形条件和使用要求等因素,选择合适的桥型。

2、优化桥梁的外形和截面桥梁的外形和截面形状对风的绕流特性有重要影响。

通过采用流线型的外形和合理的截面形状,可以减小风的阻力和漩涡脱落,从而降低风对桥梁的作用。

例如,在主梁设计中,可以采用箱梁截面代替传统的 T 型梁截面,以提高抗风性能。

3、增加结构的阻尼阻尼是结构消耗能量的能力,增加结构的阻尼可以有效地抑制风振响应。

常见的增加阻尼的方法包括使用阻尼器、在结构中设置耗能构件等。

4、加强结构的连接和整体性良好的结构连接和整体性可以提高桥梁在风作用下的稳定性。

桥梁抗风荷载设计参数的统计分析

桥梁抗风荷载设计参数的统计分析

桥梁抗风荷载设计参数的统计分析桥梁是人类创造的伟大工程,为交通运输提供了重要的通道。

然而,在建设桥梁时,我们必须考虑各种因素,包括抗风荷载设计参数。

本文将通过统计分析来探讨桥梁抗风荷载设计参数的重要性和影响因素。

抗风荷载是桥梁设计中必须考虑的关键因素之一。

风的作用会产生水平和垂直方向上的压力,对桥梁结构造成力学影响。

因此,准确确定合适的抗风荷载设计参数对于确保桥梁的安全和可靠性至关重要。

首先,我们需要了解桥梁抗风荷载设计参数的含义和计算方法。

抗风荷载的设计参数包括风速、角度、荷载系数等。

风速是指风的速度,通常以米每秒(m/s)为单位。

角度指风的来向角度,它可以影响风对桥梁的作用。

荷载系数用于计算桥梁受到的风压力,不同的桥梁类型和构造形式会有不同的荷载系数。

其次,我们需要进行统计分析来确定适当的抗风荷载设计参数。

统计分析是一种重要的方法,可以帮助我们了解抗风荷载的变化规律和趋势。

通过收集风速、角度和荷载系数等数据,并进行数据处理和分析,我们可以得到相关的统计结果。

在统计分析中,我们可以使用几个重要的统计量来描述和分析数据。

其中,平均值是一种常用的统计量,可以用来衡量抗风荷载设计参数的中心趋势。

标准差是描述数据离散程度的统计量,可以帮助我们了解抗风荷载的变化范围。

此外,通过绘制频率分布曲线和箱线图,我们可以更直观地展示数据的分布情况和异常值。

在统计分析中,还需要考虑一些影响因素,如气候条件、桥梁类型和高度等。

气候条件会对风速和角度等参数产生影响,不同的气候条件会导致不同的抗风荷载设计参数。

桥梁类型和高度也会对抗风荷载产生影响,高大的桥梁相对于低矮桥梁更容易受到风的作用。

最后,在确定合适的抗风荷载设计参数时,我们还需要考虑可靠性指标。

可靠性指标是评估桥梁结构安全性的重要指标,它可以帮助我们确定合适的设计参数范围。

通过进行可靠性分析,我们可以评估不同设计参数下桥梁的安全性,并选择最合适的设计参数。

综上所述,桥梁抗风荷载设计参数的统计分析是非常重要的。

经验交流:大跨桥梁的抗风对策(三)

经验交流:大跨桥梁的抗风对策(三)

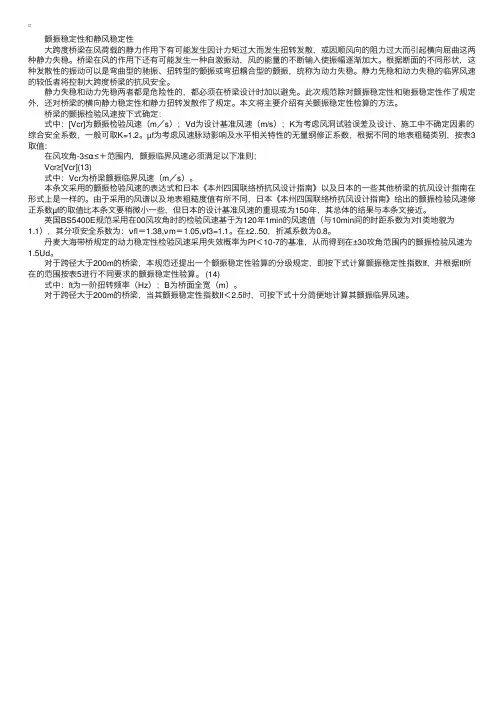

颤振稳定性和静风稳定性 ⼤跨度桥梁在风荷载的静⼒作⽤下有可能发⽣因计⼒矩过⼤⽽发⽣扭转发散,或因顺风向的阻⼒过⼤⽽引起横向屈曲这两种静⼒失稳。

桥梁在风的作⽤下还有可能发⽣⼀种⾃激振动,风的能量的不断输⼊使振幅逐渐加⼤。

根据断⾯的不同形状,这种发散性的振动可以是弯曲型的驰振、扭转型的颤振或弯扭耦合型的颤振,统称为动⼒失稳。

静⼒先稳和动⼒失稳的临界风速的较低者将控制⼤跨度桥梁的抗风安全。

静⼒失稳和动⼒先稳两者都是危险性的,都必须在桥梁设计时加以避免。

此次规范除对颤振稳定性和驰振稳定性作了规定外,还对桥梁的横向静⼒稳定性和静⼒扭转发散作了规定。

本⽂将主要介绍有关颤振稳定性检算的⽅法。

桥梁的颤振检验风速按下式确定: 式中:[Vcr]为颤振检验风速(m/s);Vd为设计基准风速(m/s);K为考虑风洞试验误差及设计、施⼯中不确定因素的综合安全系数,⼀般可取K=1.2。

µf为考虑风速脉动影响及⽔平相关特性的⽆量纲修正系数,根据不同的地表粗糙类别,按表3取值: 在风攻⾓-3≤α≤+范围内,颤振临界风速必须满⾜以下准则; Vcr≥[Vcr](13) 式中:Vcr为桥梁颤振临界风速(m/s)。

本条⽂采⽤的颤振检验风速的表达式和⽇本《本州四国联络桥抗风设计指南》以及⽇本的⼀些其他桥梁的抗风设计指南在形式上是⼀样的。

由于采⽤的风谱以及地表粗糙度值有所不同,⽇本《本州四国联络桥抗风设计指南》给出的颤振检验风速修正系数µf的取值⽐本条⽂要稍微⼩⼀些,但⽇本的设计基准风速的重现或为150年,其总体的结果与本条⽂接近。

英国BS5400E规范采⽤在00风攻⾓时的检验风速基于为120年1min的风速值(与10min间的时距系数为对Ⅰ类地貌为1.1),其分项安全系数为:νfl=1.38,νm=1.05,νf3=1.1。

在±2..50,折减系数为0.8。

丹麦⼤海带桥规定的动⼒稳定性检验风速采⽤失效概率为Pf<10-7的基准,从⽽得到在±30攻⾓范围内的颤振检验风速为1.5Ud。
