mq2烟雾传感器技术手册

mq2烟雾传感器技术手册烟雾传感器是一种常用的气体传感器，它能够检测空气中的烟雾浓度并输出相应的电信号。

MQ2烟雾传感器是一种常见的烟雾传感器之一，它具有高灵敏度、快速响应的特点，在各种应用中得到广泛的应用。

1. MQ2烟雾传感器的基本原理MQ2烟雾传感器是一种半导体传感器，它的灵敏度基于氧化物半导体材料对目标气体的吸附性能。

通常，MQ2烟雾传感器由感知元件、电路板和连接引脚组成。

感知元件是由氧化物半导体材料制成的烟雾敏感元件，当空气中的烟雾浓度超过一定阈值时，烟雾颗粒会与感知元件表面的氧化物发生化学反应，导致电阻的变化。

电路板则负责接收感知元件的电信号，并将其转化为数字信号输出。

2. MQ2烟雾传感器的特点和优势MQ2烟雾传感器具有以下特点和优势：1) 高灵敏度：MQ2传感器对烟雾浓度的变化非常敏感，能够快速响应不同浓度的烟雾。

2) 宽工作范围：MQ2传感器可以检测多种气体，包括烟雾、甲烷、液化气等，具有较广的应用范围。

3) 高稳定性：MQ2传感器采用优质的氧化物材料，具有较高的稳定性和可靠性。

4) 易于使用：MQ2传感器的接线简单，使用方便，能够与各种控制器或单片机系统配合使用。

3. MQ2烟雾传感器的应用领域由于MQ2烟雾传感器具有高灵敏度和广泛的气体检测范围，它在多个领域得到了应用。

1) 家庭安防：MQ2传感器可以用于家庭烟雾报警装置，及时检测到室内烟雾浓度超标并发出报警信号，以提醒用户采取相应的措施。

2) 工业安全：在工业环境中，MQ2传感器可以用于检测燃气泄漏，及时发出警报，保障工作人员的安全。

3) 空气质量监测：MQ2传感器可以用于室内和室外空气质量监测，检测有害气体的浓度，提供及时的空气质量数据。

4) 智能家居：MQ2传感器可以与智能家居系统相结合，通过检测烟雾浓度实现自动开启、关闭空气净化器等功能，提升生活品质。

4. MQ2烟雾传感器的使用注意事项在使用MQ2烟雾传感器时，需要注意以下事项：1) 防止传感器受潮：MQ2传感器对湿度敏感，应放置在干燥的环境中，避免与水接触。

mq2烟雾传感器与stm32单片机一起工作的原理

mq2烟雾传感器与stm32单片机一起工作的原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!MQ2烟雾传感器与STM32单片机一起工作的原理1. 简介在很多应用中，需要检测环境中的烟雾浓度，以便及时采取相应措施。

《传感器原理及应用》教学课件20

每天成长一点点
4321 1 P TT DUU NOO GADV5+ CCV 1 DEL C 3 R 1 A1U CCV 84 32 p R CCV 2 R moc.oaboat.37403363pohs//:ptth nc.chruo.www//:ptth ：： 46 店址 01N-ห้องสมุดไป่ตู้Q 宝 1 B 网 R H 淘 CCV 5 2 A 售技有科 31 品诚产汇
每天成长一点点
03
MQ-2型烟雾传感器的特性： MQ-2型传感器对天然气、液化石油气等烟雾有很高的灵敏度，尤其对烷类烟雾更为敏感，具有良好的抗干扰性，可准确排除有刺激性非可燃性烟雾的干扰信息。 MQ-2型传感器具有良好的重复性和长期的稳定性。初始稳定，响应时间短，长时间工作性能好。需要注意的是：在使用前必须加热一段时间，否则其输出的电阻和电压不准确。其检测可燃气体与烟雾的范围是100~10000ppm。（ppm为体积密度，表示的一百万体积的空气中所含污染物的体积数）。电路设计电压范围宽，其供电24V以下即可，加热电压5±0.2V。注意加热电压不能过高，否则会导致输入电流过大，将内部的信号线熔断，从而器件就报废了。
04
MQ-2型烟雾传感器应用电路： MQ-2常用的应用电路有两种方式，一种是使用比较器电路监测，另外一种则就是ADC电路检测。比较器电路：
MQ-2的引脚4为输出随烟雾浓度变化的直流信号，被加到比较器U1A的2脚，Rp构成比较器的门槛电压。当烟雾浓度较高输出电压高于门槛电压时，比较器输出低电平（0V），此时LED灯亮报警；当溶度低于传感器的输出电压低于门槛电压时，比较器翻转输出高电平(vcc)，LED灯熄灭。调节Rp，可以调节比较器的门槛电压，从而调节报警输出的灵敏度。R1串入传感器的加热回路，可以保护加热丝免受冷上电时的冲击。

2烟雾传感器的工作原理

2烟雾传感器的工作原理1、MQ-2烟雾传感器的应用领域可用于家庭和工厂的气体泄漏监测装置，适宜于液化气、苯、烷、酒精、氢气、烟雾等的探测。

故因此，MQ-2可以准确来说是一个多种气体探测器。

MQ-2的探测范围极其的广泛。

它的优点：灵敏度高、响应快、稳定性好、寿命长、驱动电路简单。

2、 MQ-2的工作原理MQ-2型烟雾传感器属于二氧化锡半导体气敏材料，属于表面离子式N型半导体。

处于200~300摄氏度时，二氧化锡吸附空气中的氧，形成氧的负离子吸附，使半导体中的电子密度减少，从而使其电阻值增加。

当与烟雾接触时，如果晶粒间界处的势垒收到烟雾的调至而变化，就会引起表面导电率的变化。

利用这一点就可以获得这种烟雾存在的信息，烟雾的浓度越大，导电率越大，输出电阻越低，则输出的模拟信号就越大。

3、 MQ-2的特性1、MQ-2型传感器对天然气、液化石油气等烟雾有很高的灵敏度，尤其对烷类烟雾更为敏感具有良好的抗干扰性，可准确排除有刺激性非可燃性烟雾的干扰信息。

（经过测试：对烷类的感应度比纸张木材燃烧产生的烟雾要好的多，输出的电压升高的比较快）2、 MQ-2型传感器具有良好的重复性和长期的稳定性。

初始稳定，响应时间短，长时间工作性能好。

需要注意的是：在使用之前必须加热一段时间，否则其输出的电阻和电压不准确。

3、其检测可燃气体与烟雾的范围是100~10000ppm(ppm为体积浓度。

1ppm=1立方厘米/1立方米)4、电路设计电压范围宽，24V以下均可，加热电压5±0、2V需要注意：加热电压。

如果过高，会导致内部的信号线熔断，从而器件报废。

4、 MQ-2的结构引脚及封装图MQ-2的外形图从图中可以看出（从左到右）第一个：由于加热电压过大，导致内部信号细线被烧断而无法正常工作。

但是加热功能依旧存在。

所以我们必须注意加热丝的电压，最好串个小电阻。

第二个：是MQ-2底面引脚图第三个：外观图5、 MQ-2的计算与校准用MQ-2烟雾传感器来检测火灾烟雾的最好办法是通过其输出电压与门限电压比较得出。

MQ-2烟雾传感器的工作原理

MQ-2烟雾传感器的应用介绍之阳早格格创做基于网上闭于MQ-2烟雾传感器的技能资料少之甚少，自己正佳当前正在搞闭于《储备粮仓环境监测系统》的名目.果此自己归纳闭于MQ-2的技能文档，取大家共享，共共教习！一、MQ-2烟雾传感器的应用范畴可用于家庭战工厂的气体揭收监测拆置，相宜于液化气、苯、烷、酒粗、氢气、烟雾等的探测.故果此，MQ-2不妨准确去道是一个多种气体探测器.MQ-2的探测范畴极其的广大.它的便宜：敏捷度下、赞同快、宁静性佳、寿命少、启动电路简朴.二、MQ-2的处事本理MQ-2型烟雾传感器属于两氧化锡半导体气敏资料，属于表面离子式N型半导体.处于200~300摄氏度时，两氧化锡吸附气氛中的氧，产死氧的背离子吸附，使半导体中的电子稀度缩小，进而使其电阻值减少.当取烟雾交触时，如果晶粒间界处的势垒支到烟雾的调至而变更，便会引起表面导电率的变更.利用那一面便不妨赢得那种烟雾存留的疑息，烟雾的浓度越大，导电率越大，输出电阻越矮，则输出的模拟旗号便越大.三、MQ-2的个性1、MQ-2型传感器对付天然气、液化石油气等烟雾有很下的敏捷度，越收对付烷类烟雾更为敏感具备良佳的抗搞扰性，可准确排除有刺激性非可焚性烟雾的搞扰疑息.（通过尝试：对付烷类的感触度比纸弛木料焚烧爆收的烟雾要佳的多，输出的电压降下的比较快）2、MQ-2型传感器具备良佳的沉复性战少久的宁静性.初初宁静，响当令间短，万古间处事本能佳.需要注意的是：正在使用之前必须加热一段时间，可则其输出的电阻战电压禁绝确.3、其检测可焚气体取烟雾的范畴是100~10000ppm(ppm为体积浓度. 1ppm=1坐圆厘米/1坐圆米)需要注意：加热电压.如果过下，会引导里里的旗号线熔断，进而器件报兴.四、MQ-2的结构引足及启拆图MQ-2的形状图从图中不妨瞅出（从左到左）第一个：由于加热电压过大，引导里里旗号细线被烧断而无法仄常处事.然而是加热功能保持存留.所以咱们必须注意加热丝的电压，最佳串个小电阻.第两个：是MQ-2底里引足图第三个：中瞅图五、MQ-2的估计取校准用MQ-2烟雾传感器去检测火灾烟雾的最佳办法是通过其输出电压取门限电压比较得出.（门限电压需要通过烟雾尝试）1、MQ-2的估计公式阻值R取气氛中被测气体的浓度C的估计闭系式log R = mlog C + n (m，n均为常数)常数n：取气体检测敏捷度有闭，除了随传感器资料战睦体种类分歧而变更中，还会由于丈量温度战激活剂的分歧而爆收大幅度的变更.常数m：表示随气体浓度而变数的传感器的敏捷度（也称动做气体分散率）.对付于可焚性气体去道，m的值普遍介于1/2至1/3之间.2、传感器的电阻的估计3、MQ-2传感器的输出电压根据MQ-2的处事本理（其电导率随着气体浓度的删大而删大，其电阻是电导率的倒数，所以电阻是随之减小的.其个性便相称于一个滑动变阻器）.一、烟雾传感器电路图处事本理：MQ-2的4足输出随烟雾浓度变更的曲流旗号，被加到比较器U1A的2足，Rp形成比较器的门槛电压.当烟雾浓度较下输出电压下于门槛电压时，比较器输出矮电仄（0v），此时LED明报警；当浓度落矮传感器的输出电压矮于门槛电压时，比较器翻转输出下电仄（Vcc），LED燃烧.安排Rp，不妨安排比较器的门槛电压，进而安排报警输出的敏捷度. R1串进传感器的加热回路，不妨呵护加热丝免受热上电时的冲打.MQ-2传感器对付甲烷的探测范畴是5000~20000ppm，即0. 5%-2%，正在跟MQ-2串联的电阻何处得到参照电压，通过AD变换后得到数字电压，便那样一个数字电压，何如不妨得到当时气氛中甲烷的PPM值，即浓度.（参照了网上传的使用MQ-2搞基于单片机的烟雾报警系统的伙伴，那份资料便存留那个特大问题，本去出有行那一个，大错的场合很多，请注意！）期视有体味的共志帮手办理那一易题~支分~便那样一个数字电压,天然不妨知讲浓度了,前提是要安排战标定佳传感器,主要历程便是:1 传感器量程5000~20000ppm,如果输出为0-5V(传感器模拟旗号中间量也不妨是别的电压范畴大概??mA旗号??ad是将模拟转移数字量的??AD变换后得到是数字旗号数字旗号反函数便得出浓度. 3,本去便是个比率闭系式,只消有电旗号正在,其余的皆是简朴运算而已了.逃问您佳，该当出那样简朴吧？比圆，当时的浓度为0，大概者是矮于5000PPM，那么那时得到的数字电压会是什么呢？回问如果是0.5%-2%(对付应0-5V),天然0.5%以下是数字旗号便是0呀,如果量程0%-2%,天然便出有是了提问者评介果为传感器敏捷度利害线性的，所以变换也利害线性的本文的统造部分主要用的是ARM部分，它取保守的51单片机相比功能越收的强盛，如芯片里里的Flsah、EEPROM、SRAM容量较大、支援正在线编程烧写ISP、每个IO心皆不妨以推挽启动的办法输出下、矮电仄，启动本收强，里里资材歉富，普遍皆集成A/D、D/A模数变换器、PWM、SPI、USART、I2C、I2S等交心，以及拥有歉富的中断源等.那些果素使得ARM取51单片机相比越收的下本能，矮功耗.利用ARM去安排的自动监测系统的下效、便当、准确的个性决断了它将越收广大的应用于工业统造各个范畴，共时当前基于ARM嵌进式系统正在统造、通疑范畴应用的越收广大.。

MQ2烟雾传感器设计资料原理图使用手册

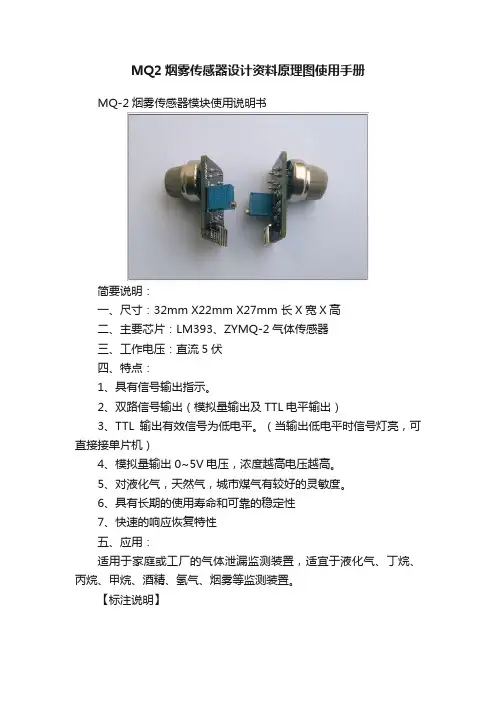

MQ2烟雾传感器设计资料原理图使用手册MQ-2烟雾传感器模块使用说明书简要说明：一、尺寸：32mm X22mm X27mm 长X宽X高二、主要芯片：LM393、ZYMQ-2气体传感器三、工作电压：直流5伏四、特点：1、具有信号输出指示。

2、双路信号输出（模拟量输出及TTL电平输出）3、TTL输出有效信号为低电平。

（当输出低电平时信号灯亮，可直接接单片机）4、模拟量输出0~5V电压，浓度越高电压越高。

5、对液化气，天然气，城市煤气有较好的灵敏度。

6、具有长期的使用寿命和可靠的稳定性7、快速的响应恢复特性五、应用：适用于家庭或工厂的气体泄漏监测装置，适宜于液化气、丁烷、丙烷、甲烷、酒精、氢气、烟雾等监测装置。

【标注说明】【原理图】【测试方式】1、传感器先预热20秒左右。

2、将传感器放在无被测气体的地方，顺时针调节电位器，调节到指示灯亮，然后逆时针转半圈，调到指示灯不亮，然后接近被测气体，指示灯亮，离开被测气体，指示灯熄灭，就证明传感器是好的！【测试程序】实现功能：1、当测量浓度大于设定浓度时，单片机IO口输出低电平/************************************************************** ******汇诚科技实现功能:此版配套测试程序使用芯片：AT89S52晶振：11.0592MHZ波特率：9600编译环境：Keil作者：zhangxinchunleo【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！*************************************************************** ******//************************************************************** ******说明：1、当测量浓度大于设定浓度时，单片机IO口输出低电平*************************************************************** ******/#include //库文件#define uchar unsigned char//宏定义无符号字符型#define uint unsigned int //宏定义无符号整型/************************************************************** ****** I/O定义*************************************************************** ******/ sbit LED=P1^0; //定义单片机P1口的第1位（即P1.0）为指示端sbit DOUT=P2^0; //定义单片机P2口的第1位（即P2.0）为传感器的输入端/****************************************************************** **延时函数*************************************************************** ******/ void delay()//延时程序{uchar m,n,s;for(m=20;m>0;m--)for(n=20;n>0;n--)for(s=248;s>0;s--);}/************************************************************** ******主函数*************************************************************** ******/ void main(){while(1) //无限循环{LED=1; //熄灭P1.0口灯if(DOUT==0)//当浓度高于设定值时，执行条件函数{delay();//延时抗干扰if(DOUT==0)//确定浓度高于设定值时，执行条件函数{LED=0; //点亮P1.0口灯}}}}/************************************************************** ******结束*************************************************************** ******/【测试程序】*************************************************************** ******/ #include //头文件#define uchar unsigned char //宏定义无符号字符型#define uint unsigned int //宏定义无符号整型code uchar seg7code[10]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0 x90}; //显示段码数码管字跟uchar wei[4]={0XEf,0XDf,0XBf,0X7f}; //位的控制端//位控制码sbit ST=P3^0; //A/D启动转换信号sbit OE=P3^1; //数据输出允许信号sbit EOC=P3^2; //A/D转换结束信号sbit CLK=P3^3; //时钟脉冲uint z,x,c,v,AD0809, date; //定义数据类型/************************************************************** ****延时函数*************************************************************** ***/void delay(uchar t){uchar i,j;for(i=0;i<t;i++)< p="">{for(j=13;j>0;j--);{ ;}}}/************************************************************** ********数码管动态扫描*************************************************************** ******/void xianshi() //显示函数{uint z,x,c,v;z=date/1000; //求千位x=date%1000/100; //求百位c=date%100/10; //求十位v=date%10; //求个位P2=0XFF;P0=seg7code[z]&0x7f;P2=wei[0];delay(80);P2=0XFF;P0=seg7code[x];P2=wei[1];delay(80);P2=0XFF;P0=seg7code[c];P2=wei[2];delay(80);P2=0XFF;P0=seg7code[v];P2=wei[3];delay(80);P2=0XFF;}/************************************************************** *********** CLK振荡信号*************************************************************** ***********/ void timer0( ) interrupt 1 //定时器0工作方式1 {TH0=(65536-2)/256; //重装计数初值TL0=(65536-2)%256; //重装计数初值CLK=!CLK; //取反}/************************************************************** ***********主函数*************************************************************** ***********/ void main(){TMOD=0X01; //定时器中断0CLK=0; //脉冲信号初始值为0TH0=(65536-2)/256; //定时时间高八位初值TL0=(65536-2)%256; //定时时间低八位初值EA=1; //开CPU中断ET0=1; //开T/C0中断TR0=1;while(1) //无限循环{ST=0; //使采集信号为低ST=1; //开始数据转换ST=0; //停止数据转换while(!EOC); //等待数据转换完毕OE=1; //允许数据输出信号AD0809=P1; //读取数据OE=0; //关闭数据输出允许信号if(AD0809>=251) //电压显示不能超过5VAD0809=250;date=AD0809*20; //数码管显示的数据值，其中20为采集数据的毫安值xianshi(); //数码管显示函数}}【ADC0809资料】ADC0809中文资料1．主要特性1）8路8位A／D转换器，即分辨率8位。

mq2烟雾传感器浓度算法

mq2烟雾传感器浓度算法1. MQ2烟雾传感器简介MQ2烟雾传感器是一种常见的气体传感器，可以检测多种有害气体，包括烟雾、液化气、丙烷、甲烷、氢气等。

它的工作原理是通过受热元件的热导率变化来检测气体浓度。

一般来说，烟雾传感器的输出电压与检测到的气体浓度呈线性关系。

2. MQ2烟雾传感器浓度算法根据传感器的输出电压和气体浓度呈线性关系，我们可以通过以下公式计算出浓度值：浓度值 = (Vout/Vmax) * Cmax其中，Vout为传感器的输出电压，Vmax为最大输出电压，Cmax为最大浓度值。

在实际操作中，我们可以将Cmax的值定为1000ppm，因为当MQ2烟雾传感器检测到1000ppm浓度的一氧化碳时，传感器的输出电压为Vmax。

那么，如何获取传感器的输出电压呢？MQ2烟雾传感器的输出电压与其电阻值呈线性关系，我们可以通过读取传感器的输出电压转化为相应的电阻值，然后计算出气体浓度值。

具体的公式如下：Rs = (Vmax - Vout) / Vout * RlC = (Rs / R0) ^ (-b)其中，Rs为传感器电阻值，Rl为外接电阻值，Vmax为最大输出电压，Vout为传感器的输出电压，R0为空气中MQ2烟雾传感器的电阻值，b为电阻器系数。

例如，对于丙烷，b值为1.109。

这样，我们就可以通过上述公式，采集MQ2烟雾传感器的数据，并计算出相应的气体浓度值。

3. 注意事项在实际应用中，需要注意以下几点：1）传感器应放置在检测气体浓度的范围内。

2）传感器的工作温度应在0℃-50℃之间。

3）未使用的传感器应保存在阴凉干燥的地方，避免受潮或受到阳光直射。

4）读取传感器的输出电压时，应该采用模拟输入来获取更精准的数据。

5）为了避免多种气体的交叉干扰，应将MQ2烟雾传感器与其他气体传感器分开安装。

总之，在使用MQ2烟雾传感器时，需要注意一些技术细节，以确保传感器的准确性和稳定性。

mq-2烟雾传感器工作原理

mq-2烟雾传感器工作原理MQ-2烟雾传感器工作原理。

MQ-2烟雾传感器是一种常用的气体传感器，主要用于检测烟雾、甲醛、丙酮、一氧化碳等有毒有害气体。

它的工作原理基于半导体气敏元件的变化，当检测到目标气体时，传感器的电阻值会发生变化，通过测量电阻值的变化来判断目标气体的浓度。

MQ-2烟雾传感器主要由气敏元件、加热元件和电路板组成。

气敏元件是传感器的核心部件，它采用半导体氧化物材料制成，具有对特定气体敏感的特性。

在正常工作状态下，气敏元件会受到加热元件的加热，使其保持在一定的温度下，以确保传感器的稳定性和灵敏度。

当目标气体进入传感器内部时，它会与气敏元件发生化学反应，导致气敏元件的电阻值发生变化。

传感器的电路板会实时监测气敏元件的电阻值，并将其转换成对应的电信号输出。

这些电信号经过放大、滤波和AD转换等处理后，最终被传输到微处理器或单片机进行进一步的处理和判断。

通过对电信号的分析，可以准确地判断目标气体的浓度，并输出相应的信号进行报警或显示。

在实际应用中，MQ-2烟雾传感器通常与其他电路和设备配合使用，例如单片机、蜂鸣器、显示屏等。

当传感器检测到烟雾或其他有毒有害气体时，会通过输出信号触发蜂鸣器发出警报，并在显示屏上显示相关的信息，提醒人们及时采取措施，保障人身和财产安全。

总的来说，MQ-2烟雾传感器是一种简单、高效的气体检测器，其工作原理基于半导体气敏元件的电阻值变化。

通过与其他电路和设备配合使用，可以实现对烟雾、甲醛、丙酮、一氧化碳等有毒有害气体的快速、准确检测，为人们的生活和工作提供了重要的保障。

MQ_2烟雾传感器的工作原理、应用介绍

MQ-2烟雾传感器的工作原理应用介绍鉴于网上关于MQ-2烟雾传感器的技术资料少之甚少，本人正好现在在做关于《储备粮仓环境监测系统》的项目。

因此自己总结关于MQ-2的技术文档，与大家共享，共同学习！一、MQ-2烟雾传感器的应用领域可用于家庭和工厂的气体泄漏监测装置，适宜于液化气、苯、烷、酒精、氢气、烟雾等的探测。

故因此，MQ-2可以准确来说是一个多种气体探测器。

MQ-2的探测范围极其的广泛。

它的优点：灵敏度高、响应快、稳定性好、寿命长、驱动电路简单。

二、MQ-2的工作原理MQ-2型烟雾传感器属于二氧化锡半导体气敏材料，属于表面离子式N型半导体。

处于200~300摄氏度时，二氧化锡吸附空气中的氧，形成氧的负离子吸附，使半导体中的电子密度减少，从而使其电阻值增加。

当与烟雾接触时，如果晶粒间界处的势垒收到烟雾的调至而变化，就会引起表面导电率的变化。

利用这一点就可以获得这种烟雾存在的信息，烟雾的浓度越大，导电率越大，输出电阻越低，则输出的模拟信号就越大。

三、MQ-2的特性1、MQ-2型传感器对天然气、液化石油气等烟雾有很高的灵敏度，尤其对烷类烟雾更为敏感具有良好的抗干扰性，可准确排除有刺激性非可燃性烟雾的干扰信息。

（经过测试：对烷类的感应度比纸张木材燃烧产生的烟雾要好的多，输出的电压升高的比较快）2、MQ-2型传感器具有良好的重复性和长期的稳定性。

初始稳定，响应时间短，长时间工作性能好。

需要注意的是：在使用之前必须加热一段时间，否则其输出的电阻和电压不准确。

3、其检测可燃气体与烟雾的范围是100~10000ppm(ppm为体积浓度。

1ppm=1立方厘米/1立方米)4.电路设计电压范围宽，24V以下均可，加热电压5±0.2V需要注意：加热电压。

如果过高，会导致内部的信号线熔断，从而器件报废。

四、MQ-2的结构引脚及封装图MQ-2的外形图从图中可以看出（从左到右）第一个：由于加热电压过大，导致内部信号细线被烧断而无法正常工作。

烟雾传感器

• 遇到可燃烟雾（如CH4等）时，原来吸附的氧脱附，而由可燃烟雾以正离子状态吸附在二氧化锡半导体表面；氧脱附放出电子，烟雾以正离子状态吸附也要放出电子，从而使二氧化锡半导体导带电子密度增加，电阻值下降。而当空气中没有烟雾时，二氧化锡半导体-又会自动恢复氧的负离子吸附，使电阻值升高到初始状态。
• 右图是可燃性气体检测报警器结构框图
3. 实物图
4. 【原理图】
5. 工作原理
• 当处于200~300°C温度时，二氧化锡吸附空气中的氧，形成氧的负离子吸附，使半导体中的电子密度减少，从而使其电阻值增加。当与烟雾接触时，如果晶粒间界处的势垒受到该烟雾的调制而变化，就会引起表而电导率的变化。利用这一点就可以获得这种烟雾存在的信息。
2. 烟雾传感器构成
• 烟雾检测报警器是能够检测环境中的烟雾浓度，并具有报警功能的仪器，仪器的最基本组成部分应包括：烟雾信号采集电路、模数转换电路、单片机控制电路。
• 烟雾信号采集电路一般由烟雾传感器和模拟放大电路组成，将烟雾信号转化为模拟的电信号。模数转换电路将从烟雾检字信号进行滤波处理，并对处理后的数据进行分析，是否大于或等于某个预设值(也就是报警限)，如果大于则启动报警电路发出报警声音，反之则为正常状态。为方便检测与监控，使仪器测试人员及用户能够直观地观察到环境中的可燃烟雾浓度值，可将浓度值送到显示屏中。方便调节报警限，可以加入按键。为使报警装置更加完善，可以在声音报警基础上，加入光闪报警，变化的光信号可以引起用户注意，弥补嘈杂环境中声音报警的局限。以上是根据报警器应具备的功能，提出此类传感器的总体原理和方案。
这就是MQ-2型燃性烟雾传感器检测可燃烟雾的基本原理。
6. 烟雾传感器应用

MQ-2原理和应用

MQ-2是一种体电阻控制型的气敏器件，其阻值随被测气体的浓度（成分）而变化。

气敏器件又是一种“气——电”传感器件，它将被测气体的浓度（成分）信号转变成相应的电信号。

气敏器件种类很多，附表列出了部分气敏器件的主要参数，其外形、引脚及符号都是一样的，不同的是原材料和工艺条件不一样。

气敏器件阻值与气体浓度之间一般为非线性关系，但在浓度域的气体检测时可近似认为是线性的，如图1所示。

因此，在一定的浓度范围内（通常取气体爆炸下限浓度的1／4～1／10）的检测是有效的，它不适合于仪表之类精确浓度的测定。

气敏器件一般都是在加热条件下工作，但工作温度不宜太高（一般不要超过35℃），_否则会造成性能衰减，降低气敏灵敏度。

器件放置一段时间后，再通电使用时，阻值是先下降，然后又上升，通电大约10分钟后（叫初期稳定时间），才能稳定到与气氛状态相应的阻值。

为了避免通电开始时的误报动作，应特别注意要设置十几分钟的延迟电路。

器件的响应时间约为10秒，恢复时间约为30秒～60秒。

使用气敏器件，要避免油浸或油垢污染，更不要将气敏器件长时间放在腐蚀气体中。

长时间使用时，要有防止灰尘堵塞不锈钢网的措施。

图2是气敏传感器的基本工作电路图，它是一个惠斯登电桥，当空气中某种可燃气体的浓度超过某值时，电桥电路失去平衡，有电压输出，起到检测作用。

一般气敏器件很难消除环境温度的影响，通常在电路中加入热敏电阻进行温度补偿。

图3是一个简单易行的可燃气体报警电路。

MQ-N是半导体气敏器什，它将可燃气体转变成控制信号输出。

在其6个引脚中，f-f是加热电极，通电后使气敏传感器内部保持一定的温度。

当有可燃气体与它接触时，其A-B两端导电率就会改变，如果负载等相关条件确定时，随可燃气体的成分及浓度的不同，则负载两端的变化亦是不同的。

当可燃气体浓度越大时，负载两端电压的变化亦越大，而且不同种类的可燃气体其电压变化大小亦是不同的（管道煤气的主要化学成分是氢气H2、甲烷CH4，罐装液化石油气的主要化学成分是丙烷C3H8和丁烷C4H10）。

mq-2烟雾传感器原理

mq-2烟雾传感器原理
MQ2烟雾传感器是一种可感测气体、烟雾、一氧化碳等化合物的敏感元件。

其原理是通过电化学、物理吸附、化学吸附等作用，将目标气体吸附于其感测元件表面，然后利用电容变化或电阻变化等转换成电信号输出。

具体原理如下：
1.感测元件（硫化锡）：MQ2烟雾传感器的感测元件主要是硫化锡，它是一种在高温下可以与气体发生反应的材料，且在气体中形成的化合物具有电化学性质。

2.电路：MQ2烟雾传感器的电路由感测元件、电源、电容和电阻等组成。

当感测元件处于工作状态时，放在感测元件上的电容器将会接收到感测元件表面传递过来的电信号，并将其转换成电容变化或电阻变化等信号输出。

3.感测过程：当感测元件处于工作状态时，目标气体将会被吸附在感测元件的表面，此时感测元件表面的电阻或电容会发生相应的变化。

当目标气体浓度增加时，感测元件表面被吸附的气体会增加，电阻或电容变化也将会增大。

4.输出信号：MQ2烟雾传感器的输出信号通常是一个模拟电压信号，在检测到目标气体时电压将会变化，变化的大小与目标气体的浓度呈正比。

可以通过AD 转换将模拟电压转换成数字信号，从而实现数字化处理。

MQ-2普敏气体烟雾传感器

MQ-2普敏气体烟雾传感器MQ-2/MQ-2S 可燃气体检测用特点: 应用:在较宽的浓度范围内对可燃气体有良好的灵敏度家庭用气体泄漏报警器对液化气、丙烷、氢气的灵敏度较高工业用可燃气体报警器长寿命、低成本便携式气体检测器简单的驱动电路即可MQ-2/MQ-2S气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO)。

当传感器所处2环境中存在可燃气体时，传感器的电导率随空气中可燃气体浓度的增加而增大。

使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。

MQ-2/MQ-2S气体传感器对液化气、丙烷、氢气的灵敏度高，对天然气和其它可燃蒸汽的检测也很理想。

这种传感器可检测多种可燃性气体，是一款适合多种应用的低成本传感器。

图1是传感器典型的灵敏度特性曲线。

图中纵坐标为传感器的电阻比(Rs/Ro)，横坐标为气体浓度。

Rs 表示传感器在不同浓度气体中的电阻值Ro 表示传感器在1000ppm 氢气中的电阻值图中所有测试都是在标准试验条件下完成的。

灵敏度特性:图2是传感器典型的温度、湿度特性曲线。

图中纵坐标是传感器的电阻比(Rs/Ro)。

表示在含1000ppm 丙烷、不同温/湿度下传感器的Rs图1 电阻值Ro表示在含1000ppm 丙烷、20?/65%RH环境条件下传感器的电阻值温/湿度的影响:1.9图2 1.760%RH30%RH1.585%RH1.3Rs/R01.10.9基本测试回路: 0.70.5图3 -20-1001020304050? VVc RL图3是传感器的基本测试电路。

该传感器需要施加2 个电压:加热器电压(VH)和测试电压(VC)。

其中VH用于为 RL传感器提供特定的工作温度。

VC 则是用于测定与传感器V H串联的负载电阻(RL)上的电压(VRL)。

这种传感器具有轻微的极性，VC 需用直流电源。

在满足传感器电性能要求的前提下，VC 和VH 可以共用同一个电源电路。

为更好GND 利用传感器的性能，需要选择恰当的RL值。

mq2烟雾传感器的工作原理

mq2烟雾传感器的工作原理
MQ2烟雾传感器是一种半导体气体敏感元件，用于检测环境
中的烟雾和一氧化碳气体。

其工作原理如下：
1. 电化学反应：MQ2传感器的气敏元件主要由两个电极组成，其中一个电极上涂有氧化物敏感层，可与特定气体发生化学反应。

当烟雾或一氧化碳气体进入传感器时，这些气体会被氧化物敏感层吸附，并与空气中的氧发生反应。

这个反应会导致传感器的电阻发生变化。

2. 电阻变化：当气体被吸附并与氧发生反应时，敏感层的电阻值会发生变化。

烟雾或一氧化碳气体的浓度越高，电阻变化就越大。

3. 电信号输出：传感器通过与一个调节电路连接，将电阻变化转换为电压信号输出。

当检测到烟雾或一氧化碳气体时，输出电压值会发生变化，从而可用于检测和报警。

需要注意的是，MQ2传感器仅能检测到烟雾和一氧化碳气体，而不能具体区分不同的气体类型。

所以在实际应用中，需要结合其他传感器或测量设备进行更准确的气体检测和分析。

烟雾传感器模块检测原理分析

烟雾传感器模块检测原理分析本电路的测量元件采用旁热式烟雾传感器MQ-2，在没有烟雾的情况下，烟雾传感器的阻值较高(20K左右)，烟雾进入传感器时其阻值急剧下降，A、B两端电压下降。

烟雾传感器输出信号一般比较微弱，需要经过前置电路对其进行放大、滤波、电平调整，满足单片机对输入信号的要求。

由于系统采用的是单极性供电，所以采用同相比例放大电路，可以减少硬件开销。

常见的运算放大器中，LM324价格低廉、使用简单等优点比较突出，所以本设计中的前置放大电路采用LM324作为电路的运算放大器。

LM324是单片高增益四运算放大器，可在较宽电压范围内的单电源或双电源下工作，其电源电流很小且与电源电压无关。

四个运放一致性好，其输入偏流电阻是温度补偿的，也不需外接频率补偿，可做到输出电平与数字电路兼容。

图3.3.2 可燃气、烟雾检测电路如图3.3.2所示，从传感器的上端出来的信号Vi经过运算放大器的同相输入端，但是为保证引入的是负反馈，输出电压Vo通过电阻R2接到反相输入端，同时，反相输入端通过电阻R1接到参考电压Vref。

由于引入了深度电压串联负反馈，因此电路的输入阻抗很高，输出阻抗很低。

高输入阻抗就可以减少放大电路对前端电路的影响，同时低输出阻抗也可以提高自身的抗干扰性，这显然有利于电路中其他模块的设计。

此放大电路还加了参考电压，引入了零点调节功能，这样可以更方便的调整由于不同传感器导致的零点变化问题。

它利用滑动变阻器产生一个参考电压Vref，再利用电压跟随器把电压输入到运算放大电路的电压参考端。

所以调节滑动变阻器，就可以直接改变放大电路的参考电压。

而电压跟随器的作用只是用来匹配阻抗用的，防止R1和R2对滑动变阻器输出电压的影响。

当检测到可燃气或烟雾时，信号经过电压比较后输出的是高电平的数字信号，反之是低电平。

为了单片机更好地进行信号的处理，此电路还增加了一个NPN的三极管，有高低电平转换的作用。

这样烟雾传感器信号检测就完成了。

mq-2计算公式

mq-2计算公式
log R=mlog C+n(m，n均为常数)
阻值R与空气中被测气体的浓度C的计算关系式log R=mlog C+n(m，n均为常数)常数n：与气体检测灵敏度有关，除了随传感器材料和气体种类不同而变化外，还会由于测量温度和激活剂的不同而发生大幅度的变化。

原理：MQ-2型烟雾传感器属于二氧化锡半导体气敏材料，属于表面离子式N型半导体。

处于200~300摄氏度时，二氧化锡吸附空气中的氧，形成氧的负离子吸附，使半导体中的电子密度减少，从而使其电阻值增加。

当与烟雾接触时，如果晶粒间界处的势垒收到烟雾的调至而变化，就会引起表面导电率的变化。

利用这一点就可以获得这种烟雾存在的信息，烟雾的浓度越大，导电率越大，输出电阻越低，则输出的模拟信号就越大。

传感器通电后，需要预热20s左右，测量的数据才稳定，传感器发热属于正常现象，。

mq2烟雾传感器数值转换公式

mq2烟雾传感器数值转换公式MQ2烟雾传感器是一种常用的气体传感器，可以检测到空气中的烟雾、甲醛、一氧化碳等有害气体，并将它们的浓度转换为电压信号输出，供我们进行数据处理和分析。

而要将传感器输出的电压信号转换为实际气体浓度，就需要用到一种数值转换公式。

下面我们就来介绍一下MQ2烟雾传感器数值转换公式的相关知识。

**什么是MQ2烟雾传感器的电压输出**MQ2烟雾传感器的工作原理是利用一种被氧化剂氧化后产生电流的原理，当环境中存在可燃气体或有害气体时，会使传感器中的电阻发生变化，进而改变传感器的电流和电压，从而实现对气体浓度的检测。

而MQ2烟雾传感器的电压输出是指传感器输出的模拟电压信号，通常为0-5V之间的电压值，与空气中的有害气体浓度成正比或反比关系。

通过对这些电压信号的读取和处理，我们可以实时地了解环境中的气体浓度，以及它们是否达到了安全标准。

**MQ2烟雾传感器数值转换公式的基本原理**MQ2烟雾传感器输出的电压信号与空气中的有害气体浓度之间并不是一一对应的，需要经过一定的数值转换才能得到实际的气体浓度。

MQ2烟雾传感器数值转换公式的基本原理是根据传感器的响应特性和浓度曲线，将传感器输出电压与对应的气体浓度建立一种数学关系式，通过这个式子将电压转换为气体浓度。

**MQ2烟雾传感器数值转换公式的具体方法**MQ2烟雾传感器的数值转换公式可以通过实验方法来确定。

具体方法如下：1、首先，我们需要选取一种气体（如甲醛或一氧化碳），并调节MQ2烟雾传感器的工作电压和采样时间，保证传感器能够稳定地输出一个电压值。

2、然后，我们需要将气体浓度逐步增加，观察传感器输出的电压变化，并将不同气体浓度下的电压值记录下来，以建立气体浓度与电压值的对应关系。

3、最后，根据记录下来的电压值和对应气体浓度，采用回归分析等数学方法，拟合出一条气体浓度和电压值之间的曲线，建立数值转换公式。

一般来说，这个公式可以表示为y=kx+b的形式，其中y表示气体浓度，x表示传感器输出的电压，k和b为曲线的斜率和截距。
