水平位移监测方案引言水平位移监测是一种重要的工程监测方法,可以用于监测土地、结构物和地质体的水平位移变化,为工程施工和地质探测提供支持和指导。

本文将介绍一种常用的水平位移监测方案,包括仪器设备的选择、监测方法的设计和数据分析的处理。

仪器设备选择选择合适的仪器设备是水平位移监测的关键。

常用的水平位移监测仪器包括全站仪、测距仪和GNSS接收机。

全站仪全站仪可以用于测量目标点的水平位移,具有精度高、操作简便等特点。

在实际监测中,可以选用高精度的全站仪进行水平位移测量,以确保监测数据的准确性。

测距仪测距仪可以用于测量目标点之间的距离差,从而计算出水平位移的变化。

在实际监测中,可选择激光测距仪或电子测距仪等设备,根据监测的具体要求来选择合适的测距仪。

GNSS接收机GNSS接收机可以通过接收卫星信号来测量目标点的经纬度坐标,从而计算出水平位移的变化。

在实际监测中,可以选择高精度的GNSS接收机进行测量,以获得高精度的水平位移数据。

监测方法设计设计合理的监测方法可以提高水平位移监测的精度和效率。

监测方法的设计应考虑以下几个方面:监测点布设监测点的布设要根据工程地质条件和监测要求确定。

通常情况下,监测点应选择在结构物或地质体的关键位置,以确保监测到变形较大的区域。

监测频率监测频率的选择应根据工程施工进度和变形速率来确定。

对于施工工程,监测频率可以较高;对于地质体的监测,监测频率可以较低。

数据采集方式数据采集方式可以选择实时采集或定期采集两种方式。

实时采集可以实时监测到水平位移的变化,但需要相应的数据传输设备;定期采集可以通过定期测量来获得水平位移的变化,适用于较大时间尺度的监测。

数据处理监测数据的处理包括数据清理、数据对齐和数据分析等步骤。

数据清理可以去除异常值和噪音数据;数据对齐可以将监测数据与时间对齐,以便进行后续的数据分析;数据分析可以采用统计方法或数学建模方法进行。

数据分析处理水平位移监测数据分析的目的是根据监测数据得出结论,并进行预测或评价。

边坡水平位移监测方案

边坡水平位移监测方案

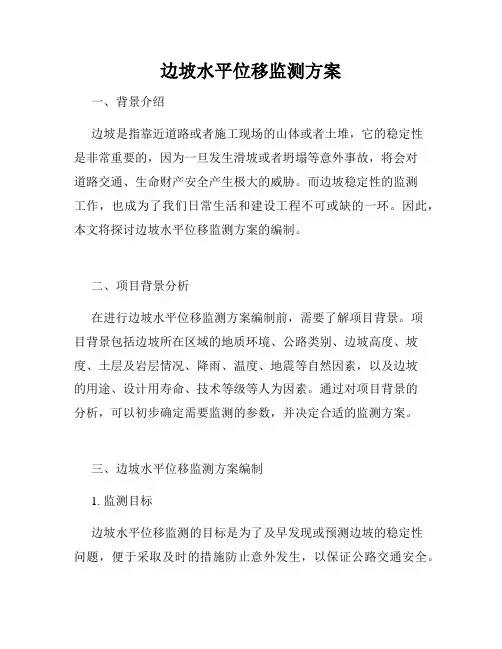

边坡水平位移监测方案一、背景介绍边坡是指靠近道路或者施工现场的山体或者土堆,它的稳定性是非常重要的,因为一旦发生滑坡或者坍塌等意外事故,将会对道路交通、生命财产安全产生极大的威胁。

而边坡稳定性的监测工作,也成为了我们日常生活和建设工程不可或缺的一环。

因此,本文将探讨边坡水平位移监测方案的编制。

二、项目背景分析在进行边坡水平位移监测方案编制前,需要了解项目背景。

项目背景包括边坡所在区域的地质环境、公路类别、边坡高度、坡度、土层及岩层情况、降雨、温度、地震等自然因素,以及边坡的用途、设计用寿命、技术等级等人为因素。

通过对项目背景的分析,可以初步确定需要监测的参数,并决定合适的监测方案。

三、边坡水平位移监测方案编制1. 监测目标边坡水平位移监测的目标是为了及早发现或预测边坡的稳定性问题,便于采取及时的措施防止意外发生,以保证公路交通安全。

实施监测的必要性和重要性取决于边坡的高度、坡度、土壤、岩石和水文环境的特征,以及边坡对道路的距离和公路使用的环境。

2. 监测方式边坡水平位移监测方法有很多种,例如红外测距、全站仪测量、电子测距仪、自动站测量等,其选择主要依据于边坡的特性、监测的目的和项目的预算。

建议应根据实际情况和预算的限制,选取合适的监测方式。

3. 监测点选取监测点的选取应依据边坡的高度、长宽比、坡度、岩性、土层、水文环境等因素综合考虑。

在监测点的选取过程中,通常应根据边坡稳定性分析、建筑工程测量成果、地质学调查资料等确定需要监测的位置和数量。

4. 监测数据处理和分析在监测过程中,应注意监测仪器的校准和数据的处理。

监测数据分析应结合边坡稳定性分析、地质结构分析、降雨、温度变化等自然因素的影响,以及工程施工、公路运行等人为因素,进行综合分析和判断。

如果监测数据发现边坡水平位移异常,则需要立即对边坡稳定性进行评估和修复,以确保公路安全。

五、结论边坡水平位移监测是保障公路交通安全的必要措施。

对于不同的边坡,我们应制定相应的监测方案,根据边坡特性、监测目的和项目预算,选择适合的监测方式和监测点位置。

边坡水平位移监测方案

边坡水平位移监测方案

边坡水平位移监测方案1. 引言边坡是指山体或土堤等岩土体的倾斜地表,经常容易发生位移导致滑坡或崩塌等灾害。

为了及时掌握边坡的变形情况,制定合适的监测方案,对保障人民生命财产安全至关重要。

本文将探讨一种边坡水平位移监测的方案。

2.监测仪器选择边坡水平位移可以使用多种类型的监测仪器进行测量,常见的有全站仪、倾斜仪、GNSS(全球导航卫星定位系统)等。

综合考虑测量精度、安装便捷性和成本等因素,我们选择全站仪作为主要的监测仪器。

3.监测仪器布设边坡水平位移监测一般需要在边坡上设置多个监测点,以便全面了解边坡位移的情况。

根据边坡的具体情况,我们选择合适的位置进行监测点的布设。

一般要保证监测点能够稳定地扎入边坡中,并避免被外力破坏。

4.监测频率与时间边坡水平位移的监测频率和时间是制定监测方案的重要考虑因素。

一般情况下,边坡位移的监测频率应当根据边坡的稳定性决定。

若边坡稳定,可以适量减少监测频率,节约资源和成本。

若边坡存在较大的变形风险,应当增加监测频率,及时监测位移情况。

5.数据处理与分析边坡水平位移监测获取的数据需要进行处理和分析,以得出准确的结果。

在数据处理中,应当注意去除异常点和噪声干扰,保证数据的准确性。

在数据分析中,可以采用时间序列分析、回归分析等方法,对位移数据进行趋势预测和变形预警。

6.监测报告与预警边坡水平位移监测结果应当及时编制成监测报告,并提供给相关部门和人员。

监测报告中应包含边坡的位移数据、变形趋势分析以及风险评估等内容。

若边坡出现较大的位移,需要及时提出预警,并采取相应的安全措施,确保人民的生命财产安全。

7.总结边坡水平位移的监测方案能够及时发现边坡的变形情况,为防止滑坡和崩塌等灾害提供有效的预警和保障措施。

合理的监测仪器选择、布设和数据处理与分析方法是保证监测结果准确性的关键。

通过制定完善的边坡水平位移监测方案,能够最大程度地减少边坡灾害对人民生命财产造成的损失。

水平位移监测方案

水平位移监测方案

水平位移监测方案文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-水平位移监测方案一、精度选择按照设计要求,对照《工程测量规范》(GB 50026-2007),选用三等水平位移监测网进行检测,可以满足精度要求。

表1-1 水平位移基准网的主要技术指标表1-2 水平角方向观测法的技术指标(1)观测原理:如下图所示,如需观测某方向上的水平位移PP′,在监测区域一定距离以外选定工作基点A,水平位移监测点的布设应尽量与工作基点在一条直线上。

沿监测点与基准点连线方向在一定远处(100~200m)选定一个控制点B,作为零方向。

在B点安置觇牌,用测回法观测水平角BAP,测定一段时间内观测点与基准点连线与零方向间角度变化值,根据δ=△β*D/ρ(式中D为观测点P至工作基点A的距离,ρ=206265)计算水平位移。

(2)精度分析:由小角法的观测原理可知,距离D和水平角β是两个相互独立的观测值,所以由上式根据误差传播定律可得水平位移的观测误差:水平位移观测中误差的公式,表明:①距离观测误差对水平位移观测误差影响甚微,一般情况下此部分误差可以忽略不计,采用钢尺等一般方法量取即可满足要求;②影响水平位移观测精度的主要因素是水平角观测精度,应尽量使用高精度仪器或适当增加测回数来提高观测度;③经纬仪的选用应根据建筑物的观测精度等级确定,在满足观测精度要求的前提下,可以使用精度较低的仪器,以降低观测成本。

优点:此方法简单易行,便于实地操作,精度较高。

不足:须场地较为开阔,基准点应该离开监测区域一定的距离之外,设在不受施工影响的地方。

由此可知,对仪器测角精度的要求,取决于监测点距离站点的远近。

距离越远,则要求测角精度越高。

根据现场踏勘布点,最远监测点距离站点不超过50m,对照《工程测量规范》,选用三等或四等水平位移监测网进行检测,可以满足精度要求。

本次实习采用测小角法测量三等水平位移监测网进行检测。

边坡水平位移监测方案

边坡水平位移监测方案

边坡水平位移监测方案一、方案概述随着城市建设的不断发展,边坡工程的安全性成为社会关注的焦点。

为了及时发现和预测边坡的水平位移情况,本文设计了一套边坡水平位移监测方案。

二、方案内容1.监测仪器选择为了准确监测边坡的水平位移,我们选择了三种仪器进行监测:全站仪、倾斜仪和应变计。

全站仪可以实现高精度的水平角度测量,倾斜仪可以获取坡面的倾斜情况,应变计则用于测量边坡的变形情况。

2.监测点布设根据边坡的特点和监测要求,我们选定了合适的监测点位置。

监测点应覆盖边坡的整个水平长度,并且均匀分布在边坡的关键位置,包括坡顶、坡脚和中部等。

3.监测频率与时长为了获得准确的边坡位移数据,监测频率与时长是至关重要的。

我们建议每日进行一次全站仪的水平角度测量,每周进行一次倾斜仪的坡面倾斜测量,每月进行一次应变计的边坡变形测量。

监测时长应覆盖整个施工周期,并持续一段时间以获取较为准确的数据。

4.数据处理与分析获取到的监测数据需要进行有效的处理与分析,以便进行边坡的稳定性评估。

我们建议使用专业软件进行数据的录入、存储和处理,通过数据的时序变化分析、趋势预测等手段,判断边坡是否存在水平位移风险,并进行相应的处理和预警。

三、方案实施1.准备工作在实施监测方案之前,需要进行充分的准备工作。

包括确定监测仪器的型号与数量,选择合适的监测点位置,布置监测设备,并确保设备正常运行。

2.实施监测按照预定的监测频率和时长,对边坡进行水平位移监测。

保证监测数据的准确性和完整性,并及时处理设备故障或数据异常情况。

3.数据上报与分析监测数据的处理与分析是评估边坡稳定性的关键。

将获取到的监测数据上报至相关部门,并进行专业的数据分析与评估。

根据分析结果,制定相应的措施,确保边坡的安全与稳定。

四、方案评估与优化在实施监测方案的过程中,需要不断进行方案评估与优化。

根据实际情况,及时调整监测频率、监测点布设等参数,提高监测数据的准确性和可靠性。

五、总结本文设计的边坡水平位移监测方案,通过选择合适的监测仪器、布设监测点,并合理确定监测频率与时长,能够准确获取边坡水平位移数据,并进行有效的数据处理与分析。

水平位移监测方案

水平位移监测方案

水平位移监测方案一、监测目标和背景地质灾害和土地变形是城市建设过程中常见的问题,造成的损失经常是巨大的。

因此,为了及时发现和预防这些问题,监测土地的水平位移变化变得非常重要。

本监测方案旨在利用现代化的监测技术,对土地的水平位移进行监测和预警,为相关单位提供科学的决策依据。

二、监测原理水平位移监测是通过测量地表或建筑物的水平位移变化,来判断土地的稳定性。

常用的监测方法包括全站仪、GPS技术和遥感技术等。

全站仪可用于测量地表或建筑物的水平位移,GPS技术可以快速准确地获取多个采样点的坐标,而遥感技术则可通过对卫星影像的分析,来获取目标地区的水平位移信息。

三、监测方案(一)监测区域划定根据实际需要,选择合适的监测区域。

通常情况下,应优先考虑土质松散、坡度陡峭、植被覆盖不良等地段,因为这些地段容易出现土地滑坡等问题。

(二)监测点布设根据监测区域的特点和监测要求,决定监测点的布设数量和位置。

监测点的密度应根据实际需要进行调整,通常情况下,应在监测区域内均匀地布设监测点,以保证监测结果的准确性和可靠性。

(三)监测设备选择根据监测点的位置和监测要求,选择合适的监测设备。

如果监测点位于室内或条件较为良好的地方,可以选择全站仪作为监测设备;如果监测点位于户外或条件较为恶劣的地方,可以选择GPS技术或遥感技术作为监测设备。

(四)监测周期和频次根据实际需要,确定监测周期和频次。

监测周期一般为一个月或三个月,监测频次一般为每天或每周一次,具体周期和频次可根据实际情况进行调整。

(五)数据处理和分析对监测数据进行处理和分析,包括数据的收集、整理、存储和分析。

监测数据应按照一定的格式进行存储,以便于后续的分析和应用。

(六)监测结果报告根据监测结果,编写监测结果报告。

报告应包括监测数据的分析结果、水平位移变化的趋势等内容,同时还可以提出相关的建议和预警信息。

四、监测保障措施(一)设立监测保障团队组建专业的监测保障团队,包括技术人员、仪器设备维护人员等,负责监测设备的维护和检修工作。

水平位移监测方案

水平位移监测方案

水平位移监测方案一、精度选择按照设计要求,对照《工程测量规范》(GB 50026-2007),选用三等水平位移监测网进行检测,可以满足精度要求。

表1-1 水平位移基准网的主要技术指标(1)观测原理:如下图所示,如需观测某方向上的水平位移PP′,在监测区域一定距离以外选定工作基点A,水平位移监测点的布设应尽量与工作基点在一条直线上。

沿监测点与基准点连线方向在一定远处(100~200m)选定一个控制点B,作为零方向。

在B点安置觇牌,用测回法观测水平角BAP,测定一段时间内观测点与基准点连线与零方向间角度变化值,根据δ=△β*D/ρ(式中D为观测点P至工作基点A的距离,ρ=206265)计算水平位移。

水平位移观测中误差的公式,表明:①距离观测误差对水平位移观测误差影响甚微,一般情况下此部分误差可以忽略不计,采用钢尺等一般方法量取即可满足要求;②影响水平位移观测精度的主要因素是水平角观测精度,应尽量使用高精度仪器或适当增加测回数来提高观测度;③经纬仪的选用应根据建筑物的观测精度等级确定,在满足观测精度要求的前提下,可以使用精度较低的仪器,以降低观测成本。

优点:此方法简单易行,便于实地操作,精度较高。

不足:须场地较为开阔,基准点应该离开监测区域一定的距离之外,设在不受施工影响的地方。

由此可知,对仪器测角精度的要求,取决于监测点距离站点的远近。

距离越远,则要求测角精度越高。

根据现场踏勘布点,最远监测点距离站点不超过50m,对照《工程测量规范》,选用三等或四等水平位移监测网进行检测,可以满足精度要求。

本次实习采用测小角法测量三等水平位移监测网进行检测。

二、作业流程1.选点选取两个监测点P1,P2、一个测站点(工作基点)A、一个后视点B。

2.观测按照测回法水平角观测水平夹角。

在A点安置全站仪,在B点和P1,P2点设置瞄准标志,按下列步骤进行测回法水平角观测。

(1)在全站仪盘左位置瞄准目标B,将度盘置零,读得水平度盘读数并记录。

边坡水平位移监测方案

边坡水平位移监测方案

边坡水平位移监测方案随着城市化进程的加快,边坡工程的建设和监测变得越来越重要。

边坡的稳定性是保证交通安全和人民生命财产安全的基础。

本文将介绍一种边坡水平位移监测方案,以确保边坡在使用过程中的安全性。

一、方案背景边坡是在土壤、岩土工程中常见的一种地质现象,特指悬挂或倾斜的山坡或高墙。

由于地质地貌变化、土壤侵蚀等原因,边坡容易发生滑坡、塌方等不稳定现象。

因此,边坡的水平位移监测对于及时掌控其变化和采取相应的措施至关重要。

二、监测方案1. 监测设备选型为了准确监测边坡水平位移,我们需要选择合适的监测设备。

目前常用的监测设备包括全站仪、位移传感器、倾角传感器等。

全站仪可以实时测量边坡各个位置的三维坐标,位移传感器能够监测边坡产生的水平位移,倾角传感器则用于检测边坡的倾斜情况。

2. 监测点布置在实施边坡水平位移监测之前,我们需要合理布置监测点。

监测点的布置应遵循以下原则:首先,监测点应覆盖整个边坡区域,包括顶部、中部和底部;其次,监测点之间的距离应均匀,以保证数据采集的全面性和准确性;最后,监测点的布置应考虑地质条件和监测设备的安装要求。

3. 数据采集与处理在监测过程中,我们需要定期采集监测点的数据,并进行相应的处理与分析。

数据采集可以通过电脑或移动设备进行,确保及时获取监测数据。

处理与分析阶段,可以利用相关软件对监测数据进行统计和绘图,以便更直观地观察边坡水平位移的变化趋势。

4. 预警与处理措施当边坡水平位移超过预警值时,需要及时发出预警,并采取相应的处理措施。

预警可以通过声光报警或手机推送等方式进行,以便相关工作人员及时处置。

处理措施可以包括加固边坡结构、排除降雨等不稳定因素,并定期检测边坡的安全状况,确保边坡的稳定性。

三、结语边坡水平位移监测方案的实施对于保障交通安全和人民生命财产安全具有重要意义。

通过选择合适的监测设备、合理布置监测点、及时采集和处理监测数据,并及时发出预警和采取相应的处理措施,可以有效预防和减少边坡水平位移带来的潜在危害。

边坡水平位移监测方案

边坡水平位移监测方案

边坡水平位移监测方案一、工程概述在进行边坡水平位移监测之前,首先需要对监测的边坡工程进行详细的概述。

包括边坡的地理位置、周边环境、边坡的类型(如自然边坡、人工边坡)、边坡的高度、坡度、岩土体性质等基本信息。

同时,还需了解边坡的使用情况,例如是否有建筑物、道路、管道等设施位于边坡上方或附近,以及边坡的历史变形情况和可能的影响因素。

二、监测目的边坡水平位移监测的主要目的是及时掌握边坡在施工和使用过程中的变形情况,预测可能的滑坡或坍塌风险,为工程的安全施工和运营提供可靠的数据支持。

具体包括:1、评估边坡的稳定性,判断其是否处于安全状态。

2、为边坡的设计和施工提供反馈,优化设计和施工方案。

3、及时发现边坡变形的异常情况,采取相应的应急措施,避免灾害的发生。

三、监测依据监测工作应依据相关的国家规范、行业标准和工程设计文件进行。

例如《建筑边坡工程技术规范》(GB 50330-2013)、《工程测量规范》(GB 50026-2020)等。

四、监测内容1、水平位移监测点的布设在边坡顶部、中部和底部等关键位置设置监测点,监测点应具有代表性和稳定性。

监测点的间距应根据边坡的高度、坡度和地质条件等因素确定,一般在 10 20 米之间。

监测点应采用牢固的标志,如混凝土标石或钢钉,并进行编号和保护。

2、监测方法的选择常用的水平位移监测方法有全站仪测量法、GPS 测量法和激光测量法等。

全站仪测量法精度较高,但需要通视条件良好;GPS 测量法不受通视条件限制,但精度相对较低;激光测量法适用于短距离、高精度的监测。

根据工程实际情况选择合适的监测方法,也可以采用多种方法相结合的方式进行监测。

3、监测频率的确定在边坡施工期间,监测频率应较高,一般每天或每周进行一次监测。

在边坡使用期间,监测频率可以适当降低,根据边坡的稳定性情况,每月或每季度进行一次监测。

在遇到暴雨、地震等特殊情况时,应加密监测频率。

4、数据采集与处理每次监测时,应认真记录监测数据,包括监测点的坐标、位移量等。

边坡水平位移监测方案

边坡水平位移监测方案

边坡水平位移监测方案边坡水平位移是指边坡土体在水平方向上的相对位移情况,是评估边坡稳定性的重要指标之一。

为了及时掌握边坡的变形动态,采取科学有效的监测方案对边坡水平位移进行监测变得尤为重要。

本文将介绍一种边坡水平位移监测方案,以提供参考和指导。

一、监测目标和要求边坡水平位移监测的目标是准确、及时地监测边坡土体的水平位移,为边坡的维护、修复和管理提供数据支持。

具体监测要求包括:1. 精度要求:监测数据的精度应符合工程技术要求,一般要求能够掌握水平位移的变化趋势和变形速率。

2. 实时性要求:监测数据应能够及时传输和展示,在发生边坡变形或紧急情况时能够迅速发出预警信号。

3. 稳定性要求:监测设备和仪器应具有良好的稳定性,能够长期稳定运行并保证监测数据的准确性。

二、监测方法和技术1. GNSS监测技术:全球导航卫星系统(GNSS)监测技术是一种常用的边坡位移监测方法。

通过在边坡上布设多个GNSS接收器,可以实时监测边坡土体的水平位移。

这种方法具有监测范围广、监测精度高、实时性好等特点。

2. 摄影测量技术:可以通过无人机等航空器,对边坡进行高精度的摄影测量,获取边坡水平位移的数据。

这种方法具有快速、经济、灵活等优点,适用于较大尺度的边坡监测。

3. 地表监测技术:地表监测技术包括在边坡表面铺设应变计、测斜仪等传感器,通过监测地表变形来间接反映边坡水平位移。

这种方法适用于较小尺度的边坡监测,具有操作简便、成本较低等优点。

三、监测设备和器材1. GNSS接收器:选择性能稳定、精度高的GNSS接收器,如Trimble、Topcon等品牌,布设在边坡上合理位置。

2. 摄影测量设备:选择高像素、高分辨率的摄像机或无人机,配备准确的航空定位系统。

3. 传感器和仪器:应变计、测斜仪等地表监测器材,根据实际情况和需求选择适宜的型号和规格。

四、监测方案实施步骤1. 前期准备:确定监测目标和要求,制定监测方案。

进行现场勘察,确定监测布点位置和布设方式。

边坡水平位移监测方案

边坡水平位移监测方案

边坡水平位移监测方案一、概述边坡是指山体或河岸等地表的倾斜面,由于地质条件、自然力和人类活动等因素,边坡会存在一定程度的变形和位移。

为了及时监测边坡的水平位移,采取有效的监测方案对于保障人民生命财产安全具有重要意义。

本文将提出一种边坡水平位移监测方案,以实现准确、及时地监测边坡的水平位移情况。

二、监测设备选择1. 激光测距仪:激光测距仪是一种高精度测量设备,可以通过测量入射激光的反射光信号来确定目标物体的距离。

在边坡监测中,激光测距仪可以用于测量边坡不同位置的水平位移。

2. 光纤传感器:光纤传感器是一种基于光学原理的传感器,可以通过测量光信号的变化来实现对物体位移的监测。

在边坡监测中,可以将光纤传感器埋设在边坡内部,通过监测传感器与边坡之间的相对位移来判断边坡的水平位移情况。

3. GNSS定位系统:GNSS定位系统是一种全球导航卫星系统,可以通过接收多颗卫星信号来实现对地面点位的定位。

在边坡监测中,可以利用GNSS定位系统对边坡不同位置的水平位移进行定量测量。

三、监测方法1. 建立监测点网格:在边坡上设置一定数量的监测点,并形成一个网格状的监测点布局。

每个监测点上安装相应的监测设备,包括激光测距仪、光纤传感器或GNSS接收机。

2. 监测设备的安装与调试:根据监测点的布局,在每个监测点上安装相应的监测设备,并进行必要的调试工作,确保监测设备的正常工作。

3. 数据采集与传输:通过激光测距仪、光纤传感器或GNSS接收机等监测设备,定期采集边坡各监测点的水平位移数据。

采集到的数据通过数据传输设备,如无线通信设备或有线连接设备,传输到数据中心进行存储和分析。

4. 数据处理与分析:对采集到的数据进行处理和分析,包括数据的校正、去噪和趋势分析等。

通过对数据的分析,可以及时发现边坡的水平位移异常情况,并采取相应的措施进行处理。

5. 预警与应急响应:基于数据的分析结果,及时发布边坡水平位移的预警信息,并启动相应的应急响应措施。

边坡水平位移监测方案

边坡水平位移监测方案

边坡水平位移监测方案边坡水平位移监测是一个关键的工程管理环节,它对于边坡的稳定性和工程的安全性起到了至关重要的作用。

边坡水平位移指的是边坡在水平方向上的位移变化,而边坡的水平位移监测方案则是指通过科学的方法对边坡的水平位移进行监测和分析,以及根据监测结果制定相应的工程措施。

一、监测技术的选择在制定边坡水平位移监测方案时,首先需要选择合适的监测技术。

常见的边坡水平位移监测技术包括全站仪法、微波测距法、GPS测距法等。

根据具体的工程情况和要求,选择合适的监测技术是保证监测数据准确性的关键。

二、监测点布设边坡水平位移监测方案中的一个重要环节是监测点的布设。

监测点的布设要充分考虑边坡的地形、地质条件以及施工工艺等因素,确保监测点的位置能够代表整个边坡的水平位移变化。

同时,监测点的数量和密度也需要根据边坡的大小和形态来确定,以确保监测数据的全面性和准确性。

三、监测频次和周期对于边坡水平位移的监测,确定合理的监测频次和周期也是非常重要的。

监测频次指的是每次监测之间的时间间隔,而监测周期则是指监测持续的时间跨度。

边坡的稳定性和位移变化的速度会影响监测频次和周期的确定,通常来说,较大的边坡和位移速度较快的边坡需要更高频次和更长周期的监测。

四、数据采集和处理边坡水平位移监测方案的实施离不开数据采集和处理。

数据采集可以通过手动记录、自动测量等方式进行,采集的数据需要具备一定的准确性和稳定性。

而数据处理则需要借助专业软件对采集到的数据进行分析和整理,以获取有关边坡水平位移的相关信息,并根据监测数据的变化制定相应的对策。

五、报告和评估边坡水平位移监测方案的实施过程中,监测数据的报告和评估也是必不可少的环节。

监测数据的报告可以包括边坡水平位移的历史变化趋势、预测分析等内容,以及根据监测数据提出的风险评估和对策建议等。

通过对监测数据的评估,可以及时发现边坡位移的异常情况,并采取相应的措施进行处理。

总之,边坡水平位移监测方案是确保边坡稳定性和工程安全性的重要环节。

边坡水平位移监测方案

边坡水平位移监测方案

边坡水平位移监测方案边坡的稳定性是关乎工程安全和人员生命财产安全的重要问题。

为了及时了解边坡的变化情况,减少因地质灾害而引发的灾害损失,我们需要进行边坡水平位移的监测。

下面是一个边坡水平位移监测方案的详细介绍。

一、监测目的边坡水平位移监测的目的是实时、准确地了解边坡的变形情况,以便及时采取相应的应对措施,确保边坡的稳定性。

二、监测方法1. 基准点的选择:根据边坡的具体情况,选择适当的基准点位置。

基准点应尽可能稳定,且在边坡稳定区域内。

2. 常规监测:采用位移传感器对边坡进行常规监测。

传感器安装在基准点上,能够实时记录边坡的位移情况。

3. 定期巡视:定期对边坡进行巡视,观察边坡表面是否有明显的滑动、起伏或开裂等变化。

巡视时应尽量在白天进行,以便更好地观察。

三、监测频率边坡水平位移的监测频率应根据边坡的稳定性和变形情况来确定。

一般来说,边坡水平位移的监测频率应为每周一次,特殊情况下可以适当增加监测频率。

四、数据记录与分析1. 数据记录:监测数据应由专业人员负责记录和保存。

每次监测都要准确记录边坡的位移情况,并标注日期和时间。

2. 数据分析:监测数据应经过专业人员的数据分析和处理。

通过对数据的分析,可以判断边坡的变形趋势和变形速率,从而预测边坡的稳定性。

五、预警与应对措施1. 预警机制:根据分析结果,预先设定边坡的位移预警值。

一旦边坡的位移超过预警值,应及时发出预警信号,并采取相应的应对措施。

2. 应对措施:一旦发现边坡的位移异常,应立即采取相应的应对措施,如加固边坡、加大排水能力等,以确保边坡的稳定性。

六、监测报告按照边坡水平位移监测方案的要求,每次监测应撰写监测报告。

监测报告应包括监测数据、数据分析结果以及预警与应对措施等内容,并在报告中提出针对边坡的建议和改进措施。

总结:边坡水平位移监测方案是确保边坡稳定性的重要保障措施。

通过选择适当的监测方法和频率,以及及时的数据分析和应对措施,可以有效地掌握边坡的变化情况,减少潜在的地质灾害风险。

边坡水平位移监测方案

边坡水平位移监测方案

边坡水平位移监测方案引言随着城市规划和建设的不断发展,特别是城市化进程的快速推进和各种自然气候的影响,地质灾害的风险逐渐增高。

特别是在市区中,地质灾害的风险也日益突出,其中边坡水平位移是一个比较常见的问题。

为了减少地质灾害的风险,边坡水平位移监测方案的制定是非常重要的。

一、边坡水平位移的定义边坡是一个斜坡,包含了岩石、土壤等地质物体。

由于受到地面立面化、岩土材料特性、自然气候和人工工程等因素的影响,边坡长期以来一直面临着变形和破坏的风险。

这种变形和破坏通常表现为边坡水平位移,它是指发生在边坡的水平位移,为边坡工程隐患的重要因素。

二、边坡水平位移监测方案的步骤制定边坡水平位移监测方案的步骤可以分为以下几步:1.边坡区域的调查与研究在制定边坡水平位移监测方案之前,需要对边坡进行调查和研究。

该调查必须完成以下内容:(1)勘察地形地貌、结构、地质构造、地质体质;(2)了解地质灾害的历史、现状分析;(3)研究土壤、岩石特性,如抗压强度、内摩擦角等。

2.确定监测对象和监测方法边坡水平位移监测不仅需要监测目标(如岩体或地基),还需要确定监测方式。

在确定监测方式时,必须考虑以下因素:(1)可靠性:监测方法必须要确定是否可靠,并可以准确地检测到边坡水平位移;(2)经济性:监测方法的经济性也是制定方案时的考虑重点之一,一种监测方式是否经济实用也是重要的考虑因素;(3)实用性:制定边坡水平位移监测方案时还要考虑监测方式的实用性,考虑人员的技术水平、设备是否易于维护等等。

3.监测设备的部署与安装根据确定的监测对象和监测方式,选择适当的监测设备,考虑监测系统的参数、设备的功能、安装方式和位置。

同时,以实验的方法针对不同的设备进行测试,了解其具体性能。

4.系统集成和数据分析制定方案,进行监测和数据分析。

边坡水平位移的变化趋势可以通过对数据的分析得到。

三、常用的边坡水平位移监测设备1.测斜管测斜管是用于监测边坡水平位移的一种传统设备,其结构是由一个管道和两个端盖组成。

基坑深层水平位移监测方案

基坑深层水平位移监测方案

基坑深层水平位移监测方案1.引言2.监测点布置为了对基坑深层水平位移进行准确监测,需要在合适的位置布置监测点。

在确定监测点位置时,应考虑地质条件、荷载分布和施工工艺等因素。

一般来说,监测点应沿基坑周边等距离布置,并在基坑底部布置一定数量的监测点。

3.监测设备选择4.监测方案的制定监测方案的制定包括监测频率、监测范围和监测方法等。

监测频率要根据基坑工程施工的阶段性和地质条件的变化来确定,一般来说,可以在关键节点和重要阶段进行监测。

监测范围应覆盖整个基坑的周边和底部,以确保监测的全面性。

监测方法可以采用物理测量方法和电子测量方法相结合的方式,以提高监测的准确性和实时性。

5.监测数据的处理与分析监测数据的处理与分析是确保监测结果的准确性和实用性的关键环节。

监测数据的处理包括数据的整理、筛选和分析等,可以利用专业的数据处理软件进行。

监测数据的分析可以采用统计学方法和结构力学方法相结合的方式,以获得可靠的监测结果和相关的结构参数。

6.监测结果的评价与应用监测结果的评价和应用是基坑深层水平位移监测方案的最终目的。

监测结果的评价可以通过与设计要求和规范进行对比,以确定基坑工程的安全性和稳定性。

监测结果的应用可以在施工过程中及时发现和处理问题,确保基坑工程的顺利进行。

7.总结与展望基坑深层水平位移监测方案是保障基坑工程安全的重要环节。

本文提出了一种基坑深层水平位移监测方案,包括监测点布置、监测设备选择、监测方案的制定、监测数据的处理与分析以及监测结果的评价与应用等。

希望能够对基坑工程的监测和施工提供一定的参考和指导。

同时,未来的研究还可以进一步探讨基坑深层水平位移监测方案的改进和创新,以提高基坑工程的质量和效益。

边坡水平位移监测方案

边坡水平位移监测方案

边坡水平位移监测方案为了确保边坡的稳定性和安全性,水平位移监测显得尤为重要。

本文将提出一种边坡水平位移监测方案,以确保早期预警和适时采取安全措施。

一、监测设备的选择针对边坡水平位移的监测,我们需要选择合适的监测设备。

通常,倾斜计、全站仪和遥感技术是常用的监测设备。

1. 倾斜计:倾斜计是一种能够测量边坡倾斜角度和水平位移的设备。

它可以以数字方式输出实时数据,并能集成到现有的监测系统中,便于数据的及时分析和处理。

2. 全站仪:全站仪可以通过测量边坡上多个点的坐标变化,来计算水平位移。

它具备高精度和高效率的特点,尤其适用于开展长期监测。

3. 遥感技术:遥感技术可以通过卫星或无人机获取大范围边坡的图像信息,并进行比对分析。

这种非接触式监测方式能够提供广泛的监测范围,但对于细微的位移变化可能需要配合其他设备使用。

二、监测方案的制定在选择监测设备之后,我们需要制定合适的监测方案,以确保监测的准确性和实用性。

1. 监测点的布设:根据边坡的特点和潜在风险区域,确定监测点的布设位置。

通常,我们应该选择位于边坡上、下部和中部的关键位置,以全面监测边坡的水平位移情况。

2. 监测频率:根据边坡的稳定性和变化情况,确定监测频率。

对于潜在危险区域,应采用高频率的监测,以确保早期预警和及时处理。

3. 数据处理和分析:监测数据的及时处理和分析是确保方案有效的关键。

监测数据可以通过专业软件进行处理,生成水平位移曲线和变化趋势图,以便更好地判断边坡的稳定状态。

三、监测结果的应用根据监测结果,我们可以进行及时的预警和采取必要的安全措施。

1. 预警机制:建立完善的预警机制,及时发现和报告边坡水平位移的异常情况。

预警信号可以通过手机短信、邮件等形式传递给相关人员,以便及时采取紧急措施。

2. 安全措施:根据水平位移的情况,采取相应的安全措施。

如果监测数据显示位移已经达到危险水平,应及时采取加固措施或者撤离人员,确保人员的安全。

结论:边坡水平位移监测方案的制定对于边坡的稳定性和安全性至关重要。

边坡水平位移监测方案

边坡水平位移监测方案

边坡水平位移监测方案边坡水平位移的监测是现代土地工程中的一项重要工作,其目的是为了及时发现边坡的水平位移情况,并采取相应的措施来保护边坡的稳定性。

本文将介绍一种边坡水平位移监测的方案,以提供可行的技术指导。

一、方案背景边坡是指地表坡度较陡的地形,由于地质因素、气候因素等原因,边坡的稳定性可能会受到一定的威胁。

因此,对边坡进行水平位移监测成为必要的措施,以及时掌握边坡变形情况,以便采取相应的修复或加固措施。

二、监测方案1. 选择监测方法边坡水平位移的监测方法有很多种,常见的包括全站仪法、GNSS 法、摄影测量法等。

根据具体情况,我们选择适合的监测方法。

全站仪法适用于较小规模的边坡,可以在较短的时间内完成监测;GNSS法适用于较大规模的边坡,能够实时监测位移情况;摄影测量法则适用于对整个边坡进行长时间连续监测。

2. 确定监测时间边坡水平位移监测的时间应根据具体情况而定。

一般情况下,我们建议进行长期连续监测,以便获取更准确的数据。

可以根据边坡的情况,选择合适的监测周期,例如每月、每季度或每年进行一次监测。

3. 布置监测点为了准确监测边坡的水平位移,我们需要在边坡上布置一定数量的监测点。

监测点的布置应遵循以下原则:覆盖整个边坡,密度适中,考虑到地质、地形等因素。

可以根据实际情况,确定监测点的数量和位置。

4. 数据处理与分析边坡水平位移监测的最终目的是得到可靠的数据,以便进行后续的工程决策。

因此,在完成监测后,需要对所得到的数据进行处理与分析。

可以利用专业软件进行数据处理,得到边坡水平位移的变化趋势、速率等参数,并进行相应的数据分析,以评估边坡的稳定性。

三、监测结果的应用监测结果的应用主要包括以下几个方面:1. 风险预警通过对边坡水平位移进行监测,可以提前发现边坡变形的趋势,对潜在的风险进行预警。

及时采取防护措施,避免事故的发生。

2. 工程决策监测结果可以为后续的工程决策提供依据。

根据边坡水平位移的情况,可以确定是否需要进行加固、修复等工程措施,以保护边坡的稳定性。

边坡水平位移监测方案

边坡水平位移监测方案

边坡水平位移监测方案一、工程概述随着各类基础设施建设的不断推进,边坡工程在道路、桥梁、建筑等领域的应用日益广泛。

为确保边坡在施工及使用过程中的稳定性,保障人员和财产安全,对边坡水平位移进行监测显得尤为重要。

本次监测的边坡位于具体地点,边坡高度为具体高度,边坡坡度为具体坡度,边坡类型为具体类型。

二、监测目的1、及时掌握边坡水平位移的变化情况,为工程施工和运营提供安全保障。

2、验证边坡设计和施工方案的合理性,为优化设计和施工提供依据。

3、预测边坡变形的发展趋势,提前采取防范措施,避免灾害的发生。

三、监测依据1、《工程测量规范》(GB 50026-2020)2、《建筑变形测量规范》(JGJ 8-2016)3、《岩土工程勘察规范》(GB 50021-2001)(2009 年版)4、边坡工程设计文件及相关施工图纸四、监测内容1、边坡顶部水平位移监测在边坡顶部沿走向每隔具体间距设置一个监测点,监测点采用混凝土标石或钢钉,并进行编号和标记。

使用全站仪或水准仪对监测点的水平位移进行测量,测量精度不低于具体精度。

2、边坡坡面水平位移监测在边坡坡面上每隔具体间距设置一排监测点,每排监测点的间距为具体间距。

监测点采用测斜管或位移计进行监测,测斜管或位移计应垂直于坡面安装,并确保其牢固可靠。

3、周边环境水平位移监测对边坡周边的建筑物、道路、地下管线等进行水平位移监测,监测点的设置应根据周边环境的实际情况确定,并保证能够反映周边环境的变形情况。

五、监测方法1、全站仪测量法采用全站仪对监测点进行测量,测量时应选择合适的测量点和测量方向,确保测量精度和可靠性。

测量前应对全站仪进行校准和检验,测量过程中应严格按照操作规程进行操作,并做好测量记录。

2、水准仪测量法对于高差较大的边坡,可采用水准仪进行测量。

水准仪测量时应注意前后视距相等,消除视差,并按照规范要求进行观测和记录。

3、测斜管监测法在边坡坡面上安装测斜管,测斜管内每隔具体间距设置一个传感器。

边坡水平位移监测方案

边坡水平位移监测方案

边坡水平位移监测方案边坡是指山体、河岸或道路等的边缘部分,由于地质构造、自然力等因素的影响,边坡可能存在滑坡、坍塌等安全隐患。

为了及时发现边坡的水平位移变化,并采取相应的防护措施,边坡水平位移的监测显得尤为重要。

本文将介绍边坡水平位移监测的方案。

一、监测目标及原理为了准确掌握边坡水平位移的情况,我们需要确定监测的目标点。

通常情况下,边坡的稳定性对工程的安全性影响最为关键,因此,我们应选择距离边坡最危险部位较近的位置作为监测点,以便及时预警和采取应对措施。

常用的监测方法是采用全站仪等精密测量仪器,通过连续观测边坡上的标志物在水平面上的位移变化,来推测边坡的水平位移情况。

全站仪可以通过激光测距、重力平衡等技术,实时监测边坡的位移,精度高、稳定性好。

二、监测装置的布设为了确保边坡水平位移监测的准确性和可靠性,我们需要合理布设监测装置。

在选择监测装置时,要考虑到边坡的形态、地质条件、监测要求等因素。

1. 安装测点根据边坡的具体情况,我们可以选择在边坡表面设置一系列的测点,用于测量边坡上的位移变化。

测点的设置应均匀分布在整个边坡范围内,并且与边坡表面垂直。

测点的距离通常为10-20米,以确保能够有效观测到边坡的变形。

2. 安装测量仪器为了实时监测边坡水平位移,我们需要安装全站仪等测量仪器于每个测点上。

测量仪器应固定在支撑物上,保持水平,以提供准确的测量结果。

3. 数据传输与处理为了及时获取监测数据并进行分析,我们可以选择将测量仪器与计算机等设备进行无线连接,实现数据的实时传输。

同时,还需要编写相应的数据处理程序,对监测数据进行分析、比对,以便发现异常情况。

三、监测频率与阈值设定边坡的水平位移可能受到多种因素的影响,如地下水位变化、降雨等。

为了确保边坡的稳定性,我们需要定期对边坡进行水平位移监测,并设定相应的阈值。

监测频率通常根据边坡的稳定性来确定,对于稳定性较高的边坡,可以选择每月监测一次;对于稳定性较低的边坡,可以选择每周或每日监测一次。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

水平位移监测方案
一、精度选择
按照设计要求,对照《工程测量规范》(GB 50026-2007),选用三等水平位移监测网进行检测,可以满足精度要求。

表1-2 水平角方向观测法的技术指标
(1)观测原理:如下图所示,如需观测某方向上的水平位移PP′,在监测区域一定距离以外选定工作基点A,水平位移监测点的布设应尽量与工作基点在一条直线上。

沿监测点与基准点连线方向在一定远处(100~200m)选定一个控制
(2)精度分析:
由小角法的观测原理可知,距离D和水平角β是两个相互独立的观测值,所以由上式根据误差传播定律可得水平位移的观测误差:
水平位移观测中误差的公式,表明:
①距离观测误差对水平位移观测误差影响甚微,一般情况下此部分误
差可以忽略不计,采用钢尺等一般方法量取即可满足要求;
②影响水平位移观测精度的主要因素是水平角观测精度,应尽量使用
高精度仪器或适当增加测回数来提高观测度;
③经纬仪的选用应根据建筑物的观测精度等级确定,在满足观测精度
要求的前提下,可以使用精度较低的仪器,以降低观测成本。

优点:此方法简单易行,便于实地操作,精度较高。

不足:须场地较为开阔,基准点应该离开监测区域一定的距离之外,设在不受施工影响的地方。

由此可知,对仪器测角精度的要求,取决于监测点距离站点的远近。

距离越远,则要求测角精度越高。

根据现场踏勘布点,最远监测点距离站点不超过50m,对照《工程测量规范》,选用三等或四等水平位移监测网进行检测,可以满足精度要求。

本次实习采用测小角法测量三等水平位移监测网进行检测。

二、作业流程
1.选点选取两个监测点P1,P2、一个测站点(工作基点)A、一个后视点B。

2.观测按照测回法水平角观测水平夹角。

在A点安置全站仪,在B点和P1,P2点设置瞄准标志,按下列步骤进行测回法水平角观测。

(1)在全站仪盘左位置瞄准目标B,将度盘置零,读得水平度盘读数并记录。

(2)瞄准目标P1,读得水平度盘读数并记录。

盘左位置测得半测回水平角。

(3)倒转望远镜成盘右位置,瞄准目标B,将度盘置零,读得水平度盘读数并记录。

(4)瞄准目标P1,读得水平度盘读数并记录。

盘右位置测得半测回水平角。

(5)用盘左、盘右两个位置观测水平角取平均值作为一测回水平角观测的结果。

每天观测监测点-测站点-后视点,获取观测数据,连续观测5天。

(P2点同理进行观测)
3.数据分析根据观测数据计算监测点的水平位移量,做出时间-位移图表,分析位移变形规律。

相关文档
最新文档
