脚手架搭设规范图解

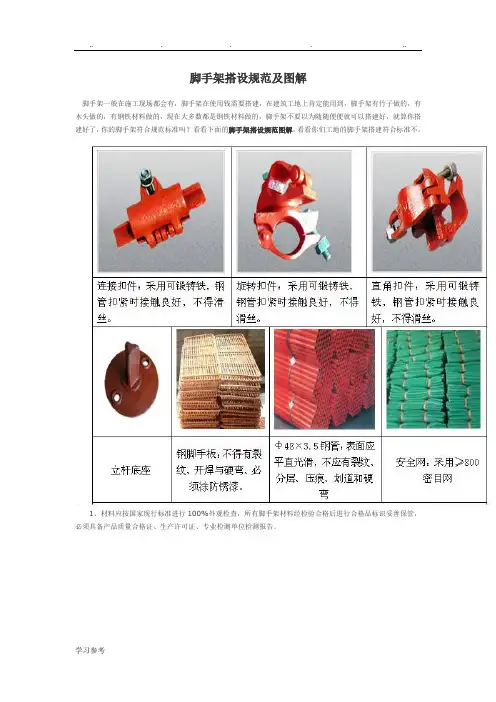

脚手架搭设规范及图解
脚手架搭设规范及图解 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT脚手架搭设规范及图解脚手架一般在施工现场都会有，脚手架在使用钱需要搭建，在建筑工地上肯定能用到，脚手架有竹子做的，有木头做的，有钢铁材料做的，现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。
1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。
瞩怂润厉钐瘗睐枥庑赖。
2、安全防护设备及测量作业设备齐全3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。
闻创沟烩铛险爱氇谴净。
4、所以脚手架作业人员必须持证上岗。
5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。
残骛楼诤锩濑济溆堑籁。
6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。
酽锕极额闭镇桧猪诀锥。
7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。
弹贸摄尔霁毙揽砖卤庑。
8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。
谋荞抟箧飙铎怼类蒋蔷。
9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。
脚手架搭设规范及图解
脚手架搭设规范及图解脚手架一般在施工现场都会有，脚手架在使用钱需要搭建，在建筑工地上肯定能用到，脚手架有竹子做的，有木头做的，有钢铁材料做的，现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗？看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。
1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。
2、安全防护设备及测量作业设备齐全3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。
4、所以脚手架作业人员必须持证上岗。
5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。
6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。
7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。
8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。
9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。
10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。
11、剪刀撑斜杆的接长采用扣件进行搭接。
长度不少于1米，不小于3个扣件12、对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100～150mm。

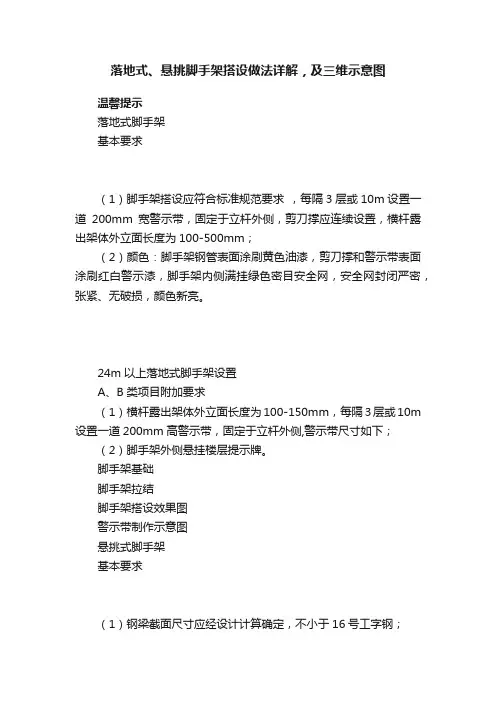

落地式、悬挑脚手架搭设做法详解，及三维示意图
落地式、悬挑脚手架搭设做法详解，及三维示意图
温馨提示
落地式脚手架
基本要求
（1）脚手架搭设应符合标准规范要求，每隔3层或10m设置一道200mm宽警示带，固定于立杆外侧，剪刀撑应连续设置，横杆露出架体外立面长度为100-500mm；
（2）颜色：脚手架钢管表面涂刷黄色油漆，剪刀撑和警示带表面涂刷红白警示漆，脚手架内侧满挂绿色密目安全网，安全网封闭严密，张紧、无破损，颜色新亮。
24m以上落地式脚手架设置
A、B类项目附加要求
（1）横杆露出架体外立面长度为100-150mm，每隔3层或10m 设置一道200mm高警示带，固定于立杆外侧,警示带尺寸如下；
（2）脚手架外侧悬挂楼层提示牌。
脚手架基础
脚手架拉结
脚手架搭设效果图
警示带制作示意图
悬挑式脚手架
基本要求
（1）钢梁截面尺寸应经设计计算确定，不小于16号工字钢；
（2）脚手架钢管表面涂刷黄色油漆，剪刀撑和警示带表面涂刷红白警示漆，脚手架内侧满挂绿色密目安全网，安全网封闭严密，张紧、无破损，颜色新亮；
（3）脚手架架体及悬挑梁固定符合规范要求，架体底层应采用硬质防护封闭，每隔3层或10m设置一道200mm高警示带，固定于立杆外侧，横杆露出架体外立面长度为100-500mm。
悬挑脚手架实景图
悬挑梁U型螺栓固定示意图（1.木楔子、2.预埋螺栓）
侧立面图
悬挑工字钢
A、B类项目附加要求
（1）工字钢涂刷红白警示漆；
（2）当防护高度超过100m时，宜每隔10m设置黄色密目安全网警示带，横杆露出架体外立面长度为100-150mm。
悬挑脚手架剖面示意图
悬挑脚手架效果图
悬挑梁固定及防护示意图
猜您喜欢。

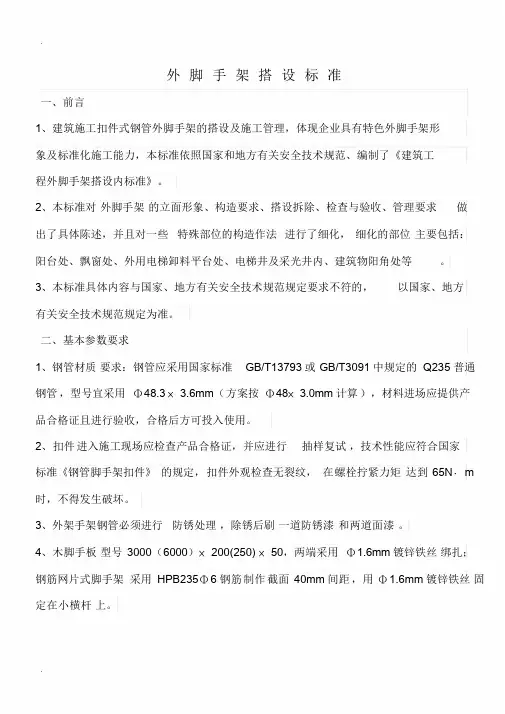

外脚手架搭设标准全面图解
外脚手架搭设标准一、前言1、建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。
2、本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。
3、本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。
二、基本参数要求1、钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3 × 3.6mm（方案按Φ48× 3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。
2、扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m 时，不得发生破坏。
3、外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。
4、木脚手板型号3000（6000）×200(250) ×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6 钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。
三、钢管颜色1、黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。
2、红色油漆：连墙件。
3、黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。
4、红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。
5、示意图颜色与文字叙述不一致的，以文字描述的颜色为准。
四、外立面形象1、脚手架外侧防护必须使用合格的密目式安全网封闭。
外架上应设置公司标志（“公司”横幅）和宣传标语。
脚手架搭设规范及图解
脚手架搭设规范及图解 Revised as of 23 November 2020脚手架搭设规范及图解脚手架一般在施工现场都会有，脚手架在使用钱需要搭建，在建筑工地上肯定能用到，脚手架有竹子做的，有木头做的，有钢铁材料做的，现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。
1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。
瞩怂润厉钐瘗睐枥庑赖。
2、安全防护设备及测量作业设备齐全3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。
闻创沟烩铛险爱氇谴净。
4、所以脚手架作业人员必须持证上岗。
5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。
残骛楼诤锩濑济溆堑籁。
6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。
酽锕极额闭镇桧猪诀锥。
7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。
弹贸摄尔霁毙揽砖卤庑。
8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。
谋荞抟箧飙铎怼类蒋蔷。
9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。
10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。
(图文)脚手架搭设规范
脚手架搭设规范脚手架一般在施工现场都会有，脚手架在使用前需要搭建，在建筑工地上肯定能用到，脚手架现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗？看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。
1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。
2、安全防护设备及测量作业设备齐全3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。
4、所以脚手架作业人员必须持证上岗。
5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。
6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。
7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。
8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。
9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。
10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。
11、剪刀撑斜杆的接长采用扣件进行搭接。
长度不少于1米，不小于3个扣件12、对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100～150mm。
13、搭接的脚手板必须搭在小横杆上，搭接长度不小于200mm。
扣件式钢管脚手架图解(共44张PPT)
脚手架基础的违规示例
立杆基础放置在松散 的倾斜的土堆上，基
础极不稳定
落地式卸料平台的违规示例
不论落地式还是悬挑 式均不得与脚手架架 体连接，必须与主体
结构连接
外加上的建筑垃圾违规示例
建筑垃圾必须及时清 除，以免造成物体掉
落伤人事故
悬挑式卸料平台违规示例
1、必须用锚环固定；
2、设置具体数量的 限载牌，具体到各 种规格的材料允许
方穿上来；
4、钢压板厚度应不少于10毫 米；
5、每根螺杆上不少于两个螺
帽
悬挑架底部示意图
3
至少3个绳卡受力
平面、立面完全封闭
UU型型压压板板螺栓螺锚栓固锚方固式
开关箱违规图例 4
开关箱不能放置在 操作不便的位置
电缆线不能无防护 直接穿越外架，不
能直接缠绕在
悬挑架违规示例
5
这么大的立面空当 没有防护很危险
扣件式钢管脚手架图解
扣件式钢管脚手架示例图解
检查的依据和标准
正确的钢丝绳拉结紧固方式
1
共计4个绳卡，其中三个 受力，第四个在安全弯处 起保险作用，安全弯是用
于观察绳卡是否松动
绳卡书面叫法：钢丝绳头
新型的悬挑架型钢锚固方式
2
几个注意事项：
1、所使用的U型钢必须是高
强度钢材；
2、 U型钢不能使用螺纹钢； 3、U型钢从板筋的底层筋下
1、锚环按规范要求应该是后部两个，挑出端一个，并用木楔子卡紧； 3、连墙附着措施较少，抛撑设置过少； 2、设置具体数量的限载牌，具体到各种规格的材料允许放置多少
当建筑物出现异形或
此处钢管伸出扣件盖板太短 此处探头板伸出过长，且未进行固定，稍不注意很容易踩翻，造成人员掉落或受伤
脚手架搭设、验收规范图解
脚手架搭设、验收规范图解脚手架就是土木工程施工得重要设施,就是为保证高处作业安全、顺利进行施工而搭设得工作平台或作业通道。
在结构施工、装修施工与设备管道得安装施工中,都需要按照操作要求搭设脚手架。
1、脚手架地基、基础验收1)脚手架地基与基础得施工,必须根据脚手架搭设高度、搭设场地土质情况按照有关规定进行计算;2)脚手架地基与基础就是否夯实;3)脚手架地基与基础就是否平整;4)脚手架地基与基础里就是否积水。
2、脚手架架体排水沟得验收1)脚手架搭设场地杂物清除,平整,并使排水通畅;2)排水沟得设置应在脚手架最外排得立杆以外得500mm~680mm之间;3)排水沟得宽度为:200mm~350mm之间;深度为:150mm~300mm之间;水沟得端部应设置集水井一座(600mm×600mm×1200mm)来保证水沟里得水及时得排除;4)排水沟得上口宽度:300mm;下口宽度:180mm;5)排水沟得坡度为i=0、5。
正确不正确3、脚手架垫板、底托得验收1)脚手架垫板、底托得验收就是根据脚手架高度及承载来定得;2)24m以下脚手架得垫板规格就是(宽度大于200mm、厚度大于50mm)、保证每根立杆必须摆放在垫板中间部位、垫板面积不得小于0、15㎡;3)24m以上承载脚手架得底部垫板得厚度必须经过严格计算;4)脚手架底托必须摆放在垫板中心部位;5)脚手架底托宽度大于100mm厚度不得小于50mm 。
正确不正确4、脚手架扫地杆得验收1)扫地杆必须与立杆连接,不得扫地杆与扫地杆之间连接;2)扫地杆水平高差不得大于1m,距边坡得距离不得小于0、5m;3)纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处得立杆上;4)横向扫地杆宜采用直角扣件固定在紧靠纵向扫地杆下方得立杆上。
5、脚手架主体验收标准1)脚手架主体验收就是根据施工需要经过计算,如安装普通脚手架立杆间距必须小于2m;大横杆间距必须小于1、8m;小横杆间距必须小于2m。
脚手架规范图解 (2)
• 5、连墙件在转角和顶部处应加密，即在转角水平1m以内范围.垂直方向不大 于4m.设一连墙件，顶部800mm以内范围,按水平方向不大于7m设一连墙件。
11
脚手架搭设规范化施工
落地式钢管扣件式脚手架
四、剪刀撑 • 脚手架的剪刀撑应从底部边角从下到上连续设置。 • 每道剪刀撑跨越立杆的根数应按下表的规定确定。每道剪刀撑宽度不应小 于4跨，且不应小于6m，斜杆与地面的倾斜角宜45°～60°之间。
6
立杆基础、排水沟
纵、横扫地杆
脚手架搭设规范化施工
落地式钢管扣件式脚手架
安全网 挡脚板
连墙件应 内外立杆 连通
附柱杆 连墙件风荷载计算单元面积 柱子
a.双排脚手架连墙 件布置（平面图）
c.双排脚手架连墙件布置（立面图）
b.双排脚手架连墙件布置（剖面图）
7
脚手架搭设规范化施工
二、立杆、水平杆、安全网设置
3
• 1、根据工程实际编制脚手架专项施工方案，有针对性、有效地指导施工， 明确安全技术措施。并经企业技术负责人审批签字盖章后方可实施。单排 脚手架搭设高度不应超过24m；双排脚手架搭设高度不超过50m，高度超过 50m的双排脚手架,单挑超过20米的悬挑架，应组织专家论证,采用分段搭设 等措施。其主要内容应包括:基础处理、搭设要求、杆件间距、连墙件拉结 点设置、悬挑工字钢规格，卸荷钢丝绳直径，摆放位置,设计计算书、施工 详图及大样图安全措施等。 • 2、钢管脚手架应选用外径48mm壁厚3.5mm的A3钢管，钢管上严禁打孔，扣 件、钢管应有产品质量合格证和质量检验报告。 • 3、扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺 栓必须更换。 • 4、脚手架外侧防护必须使用合格的密目式阻燃安全网封闭。
建筑工程外脚手架搭设标准全面图解
建筑工程外脚手架搭设标准全面图解RSS 打印复制链接大中小发布时间：2017-07-13 14:29:53一、前言（1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。
（2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。
（3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。
二、基本参数要求（1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q23 5普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。
（2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发生破坏。
（3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。
（4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。
三、钢管颜色（1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。
（2）红色油漆：连墙件。
（3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。
（4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。
（5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。
外脚手架搭设规范图解_外架标准
外脚手架搭设规范图解_外架标准密目式安全立网全封闭式双排脚手架一、落地式双排脚手架施工要求：1. 立杆横距Lb=1.05m,步距h=1.8m（0.9米一道拦腰杆），纵距La=1.5m；2. 作业层横向水平间距为1/2La；3. 纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；4. 纵向水平杆接长应采用对接扣件连接，并应符合下列规定：①.两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离≥500㎜，各接头中心至最近主节点的距离≤纵距的1/3；②.搭接长度为1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离为100㎜；5.作业层端部脚手板探头长度为150㎜，其板的两端均固定于支撑杆；6.立杆：①．立杆基座必须垫垫板，必须设置纵横向扫地杆，并且采用直角扣件固定在距立杆底端≤200㎜，横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上；②.立杆全部采用对接式，两根相邻立杆的接头不应设置在同步内。
7.连墙件①．连墙件竖向间距 5.4m（3*h），水平间距 4.5m （3*La）；②．连墙件应靠近主节点设置，应从底层第一步纵向水平杆开始设置，若无法设置时，从第一层底部开始设置，采用菱形设置；③.门洞：门洞桁（heng）架下的两侧立杆为双管立杆，副立杆高度高于门洞2步。
8.剪刀撑①.剪刀撑与地面的斜角为60°，跨越立杆的根数为5根；②.剪刀撑采用搭接对接，搭接长度为1m，3个旋转扣件均匀固定；③. 在外侧全立面连续设置剪刀撑；④.除在拐角处设置横向斜撑外，中间每隔6跨距设置一道。
防护栏杆油漆颜色涂刷规定（喷漆） 1.外架立杆：黄色 2.剪刀撑：黄黑交错500㎜一道 3.外围窗洞口：黑黄交错，从地面起每500㎜一道，共两道，其加固方式为两边扣件锁紧，钢管深入墙内400㎜，立杆为2根，高度为1.2m，设置在洞口两侧。
4.挡脚板：高度为180㎜，黑黄交错，每150㎜一道，与挡脚板板底成45°。
外脚手架搭设标准全面图解
外脚手架搭设标准一、前言1、建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。
2、本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。
3、本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。
二、基本参数要求1、钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。
2、扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m 时，不得发生破坏。
3、外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。
4、木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。
三、钢管颜色1、黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。
2、红色油漆：连墙件。
3、黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。
4、红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。
5、示意图颜色与文字叙述不一致的，以文字描述的颜色为准。
四、外立面形象1、脚手架外侧防护必须使用合格的密目式安全网封闭。
外架上应设置公司标志（“公司”横幅）和宣传标语。
外脚手架搭设现用图解
外脚手架搭设图解一、前言（1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。
（2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。
（3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。
二、基本参数要求（1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。
（2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发生破坏。
（3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。
（4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm 镀锌铁丝固定在小横杆上。
3 钢管颜色（1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。
（2）红色油漆：连墙件。
（3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。
（4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。
（5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。
4 外立面形象（1）脚手架外侧防护必须使用合格的密目式安全网封闭。
绝版脚手架搭设图集(值得拥有)
附件：1脚手架主要组成构件位置示意图1―外立杆；2―内立杆；3―横向水平杆；4―纵向水平杆；5―栏杆；6―挡脚板；7―直角扣件；8―旋转扣件；9―连墙件；10―横向斜撑；11―主立杆；12―副立杆；13―抛撑；14―剪刀撑；15―垫板；16―纵向扫地杆；17―横向扫地杆；附件2、脚手架警示牌脚手架警示牌脚手架挂牌实行两种颜色，内容应包含任务名称、搭设单位、脚手架位置、脚手架编号、搭建日期、搭建人、脚手架用途、监理验收签字、脚手架使用单位安全员签字、施工项目负责人签字、检查验收日期，其中：1. 绿色表示脚手架已经过检查且符合设计要求，可以使用；2. 红色表示脚手架未搭设完成或不合格，不得使用；另外，在特殊情况下，如天气原因等，禁止攀爬，也使用该牌。
脚手架禁用牌本脚手架不具备使用条件，除搭设作业人员外，其他人员禁止攀爬或使用。
任务名称：搭设单位：搭设人：附件3、脚手架检查清单《建筑施工扣件式钢管脚手架搭设安全技术规范》JGJ130-2001。
《建筑施工门式钢管脚手架搭设安全技术规范》JGJ128-2000。
附件4、建筑用扣件钢管脚手架搭设的结构安全要求（一）纵向水平杆、横向水平杆、脚手板构造要求1.纵向水平杆的构造应符合下列规定。
1.1纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。
1.2纵向水平杆接长宜采用对接扣件连接，也可采用搭接。
对、接、搭接应符合下列规定。
1.2.1纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3（图1）。
1.2.2搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
（a）接头不在同步内（立面）；（b）接头不在同跨内（平面）1―立杆；2―纵向水平杆；3―横向水平杆图1 纵向水平杆对接接头布置1.2.3当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm（图2）。
脚手架搭设规范图解
*创作编号：GB8878185555334563BT9125XW*创作者：凤呜大王*脚手架搭设规范图解2014年12月17日08:25 发布来源：Excel学习网脚手架一般在施工现场都会有，脚手架在使用钱需要搭建，在建筑工地上肯定能用到，脚手架有竹子做的，有木头做的，有钢铁材料做的，现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗？看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。
1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。
2、安全防护设备及测量作业设备齐全3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。
4、所以脚手架作业人员必须持证上岗。
5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。
6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。
7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm 镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。
8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。
9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。
10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脚手架搭设规范图解
2014年12月17日08:25 发布来源：Excel学习网
脚手架一般在施工现场都会有，脚手架在使用钱需要搭建，在建筑工地上肯定能用到，脚手架有竹子做的，有木头做的，有钢铁材料做的，现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗？看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。
1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。
2、安全防护设备及测量作业设备齐全
3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。
4、所以脚手架作业人员必须持证上岗。
5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。
6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。
7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。
8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。
9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。
10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。
11、剪刀撑斜杆的接长采用扣件进行搭接。
长度不少于1米，不小于3个扣件
12、对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100～150mm。
13、搭接的脚手板必须搭在小横杆上，搭接长度不小于200mm。
拐弯处的脚手板必须交叉搭铺，，接缝的搭接长度a≥100mm,L≥200mm，每张脚手板必须四点绑扎。
14、脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。
15、主节点处各扣件中心点距离要求：a≤150mm。
（1、立杆2、纵向水平杆3、横向水平杆4、剪力撑）
16、连墙件采用刚性连接，按两步三跨设置，但要满足连墙杆覆盖面积≤27m2,在结构砼侧面预埋Φ20钢筋，钢筋预埋长度及及焊接宽度必须满足专项方案荷载要求，连墙杆靠近主节点设置，偏离主节点的距离≤300mm。
17、钢丝绳卸载预埋件原材料要求：采用直径≥Φ20圆钢，推荐使用预埋螺母装配式预埋件，预埋长度必须满足专项方案荷载要求。
18、钢丝绳卸载预埋件安装要求：预埋位置结构梁外侧，砼未够28天龄期严禁连接卸载钢丝绳。
钢丝绳卸载预埋件错误做法：预埋件安装在结构梁面上，给外墙施工留下渗漏隐患。
19、悬挑载预埋件原材料要求：采用直径≥Φ20圆钢，严禁使用螺纹钢，预埋长度必须满足专项方案荷载要求；
悬挑载预埋件错误做法：严禁后期焊接固定。
20、脚手架预埋连墙件要求：采用直径≥Φ20圆钢预埋件，并跟脚手架满焊连接，预埋件严禁使用螺纹钢，预埋长度及焊接长度必须满足专项方案荷载要求；推荐使用、预埋钢板螺母的连接方法。
脚手架预埋连墙件错误做法：预埋件安装在结构梁面上，给外墙施工留下渗漏隐患。
21、悬挑卸载设置要求：悬挑钢梁采用≥16号工字钢，工字钢悬挑架体高度（无钢丝绳卸载）不能超过24米；如高度超过24米的要有专项卸载方案，经监理及甲方确认方可实施。
22、电梯洞口防护栏要求：护栏高度≥1.6米，竖向钢筋间距≤100mm,顶部标准楼层及警示语，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作，电梯井内侧必须设置低压照明。
23、楼梯护栏设置要求：采用可拆卸水管护栏，高度≥1.2米；临边超过3米落差的楼梯必须挂网及底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作。
24、楼层内洞口长宽≥400mmх400mm的封闭防护要求：洞口内用四点膨胀螺丝固定Φ6@150钢筋网，面再封≥10mm厚胶合板，四周覆盖压边200mm，再砂浆封边。
25、楼层内洞口长宽＜400mmх400mm的封闭防护要求： 10mm厚胶合板固定，刷醒目油漆标识。
26、临边护栏设置要求：采用可拆卸水管护栏，高度1.2米，安装完毕后再挂安全网防护，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作。
27、脚手架兜底网设置要求：每3层楼设置一层兜底网，底部安装180mm 高踢脚板，踢脚板采用≥9mm厚胶合板制作。
28、脚手架硬封闭设置要求：材料采用10mm厚胶合板，每6层楼设置一层硬封闭防护脚手板，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作。
29、基坑护栏设置要求：采用可拆卸水管护栏，高度1.2米，再挂安全网防护，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作，推荐使用砼反坎踢脚板。
30、无法用胶合板封闭护栏设置要求：采用可拆卸水管护栏，高度≥1.2米；临边超过，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作。
31、安全通道设置要求：材料采用10mm厚胶合板，设置双层胶合板硬封闭防护，人行通道层高度≥2米
32、塔吊调运覆盖范围防护棚设置要求：材料采用10mm厚胶合板密铺，设置双层胶合板硬封闭防护。
33、踢脚板设置要求：材料采用≥9mm厚胶合板，高度180mm,每层必须设置一层踢脚板；踢脚板设置在立杆及安全网之间。
34、施工楼梯搭设原材料要求：采用钢管、钢网踏步板或钢板踏步板、5mm 厚胶合板踢脚板；施工楼梯搭设要求：踏步板宽300mm,楼梯宽度≥1000mm，休息平台宽度≥1000mm，踢脚板高180mm，坡度宜采用1∶3，栏杆高度1.2米。
35、整体预制式卸料平台原材料要求：底盘架外围为≥[18槽钢，中间为≥[12槽钢，底板及侧板为≥3mm厚花纹钢板，吊环采用≥20mm厚的钢板，围栏四角立柱和上部扶手中间立柱、水平杆均为Ф48×3.5钢管，钢丝绳采用≥φ18.5×4；
整体预制式卸料平台标识要求：每次安装完毕后必须经监理公司验收合格后方可投入使用，并做好每次验收的书面记录，限重标志采用“傻瓜式”限重标识牌。
堆放高度不能超过卸料护栏高度；如堆放钢管时，伸出卸料平台外尺寸不得超过钢管总长度的1/4；
整体预制式卸料平台搭设要求：使用前总包单位必须提供专项方案，栏杆抗侧压强度满足堆放钢管要求。
安全系数不小于2，经监理及甲方确认方可实施。
36、塔吊上下班通行通道搭设要求：采用扣件式水管护栏，高度1.2米，安装完毕后再挂安全网防护，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作。
37、人货梯通道搭设要求：底部采用10mm厚胶合板密铺，防护门采用外挂锁头保护。
38、人货梯通道插销伸出长度≥150mm,人货梯铁门中部铁板封300mm宽，上下封密钢网。
39、悬挑平挡板及斜挡板的设置要求：材料采用10mm厚胶合板，设置双层硬封闭；禁止使用通透材料封闭，总包单位必须提供专项方案，经监理及甲方确认方可实施。
双层防护的错误做法：双层防护没有采用硬封闭，采用竹竿代替10mm厚胶合板。
40、悬挑平台板底部排水沟设置：有外墙展示需要的建筑物必须要安装镀锌铁皮排水沟天沟，总包单位必须提供专项方案，经监理及甲方确认方可实施。
41、作业层脚手架搭设要求：脚手架高出作业面高度≥1.8米。
42、每层脚手架搭设完成后，必须经施工单位自验合格，并报经监理公司验收合格后方可进行楼面梁底板安装，并做好每次验收的书面记录。
43、安全警戒要求：脚手架搭设及拆除施工过程中必须有安全员全程负责警戒，不得中途离场，禁止非脚手架作业人员进入安全警戒区域，如安全员或警戒员中途离场，不得施工。
44、警戒区域采用安全铁马隔离并有专人负责警戒，不得中途离场，如安全员或警戒员中途离场，不得施工。
45、拆除脚手架的原则是先搭后拆，后搭先拆；全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；应根据检查结果补充完善脚手架拆除施工方案中的拆除顺序和措施，经甲方项目部批准后方可实施；拆除脚手架前必须先清除脚手架上杂物及地面障碍物。
46、连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。
47、当脚手架采取分段时，对不拆除的脚手架两端，两端有封闭防护，按照专项方案要求增加连墙杆，总包单位必须提供专项方案，经监理及甲方确认方可实施。
48、当脚手架采取分立面拆除时（如人货电梯位置保留不拆），对不拆除的脚手架两端，两端有封闭防护，按照专项方案要求增加连墙杆，总包单位必须提供专项方案，经监理及甲方确认方可实施。
我们在搭设脚手架的时候一定要按照脚手架搭设规范图解的标准来搭建，因为脚手架是我们安全工作的必须，只有合理的按照标准搭设脚手架才能安全的工作，不要抱以侥幸心里，安全施工是我们生命的保障。
