安徽省长丰县下塘实验中学九年级物理全册 16.3 测量电功率 沪科版

第三关
如图所示是测额 定电压为2.5V灯 泡的额定功率的 电路图 ③如果灯泡的阻值为10Ω，电源由 两节干电池串联组成，电流表有量 程0—0.6A和0—3A两档，电压表 量程为0—3V和0—15V两档，那 0-3V 档，b 么a表量程应选 表量程应选 0—0.6A 档。
第四关
如图所示是测额 定电压为2.5V灯 泡的额定功率的 电路图 ④闭合开关，发现小灯泡两端 电压只有1.8V，滑动变阻器的 滑片P应向 A 端移动，才能 使电压表示数为 2.5 V，此时 灯泡的实际功率就是额定功率。
U
额
P
额
导入:
你能说出电功率的概念和它的计算方法吗?
电功率是表示消耗电能快慢的物理量
电功率的计算公式
P=W\t P=IU
2.5V
现在我给大家一个小灯泡,铭牌上只有 ， 额定功率 没有 额定电压 ，你们能想办法测量小灯泡的额 定电功率吗?怎样测量?
根据公式:P=U I
小灯泡两 端的电压 流过灯泡 的电流

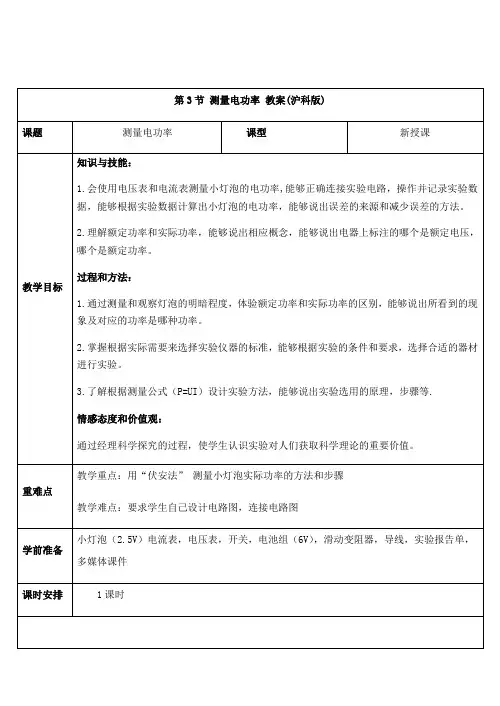

•实验源自文库的:
测量小灯泡的电功率 理解额定功率和实际功率的关系
•实验原理:P=UI •实验方案:设计电路 •实验器材:
电源,开头,导线,小灯泡,电压表,电流表, 滑动变阻器
实验电路图设计
A
怎样改变 R的电压
V
为什么？
+
-
+
2.5V 0.3A
量程: 0 –0.6A 量程: 0 –3V
注意事项：连接电路时开关应 断开 .滑动变阻器应 处于最大阻值 。
2.5v 2.0v 3v
注意事项
1、滑动变阻器应如何连接？
闭合开头前，滑片要放在什么位置？ 2、电流表和电压表在电路中如何连接？ +、-接线柱连接是否正确？ 量程选择是否适当？
灯泡两端的 电压(v)
通过灯丝的 电流(A)
灯泡的电功 率(w)
发光程度
2.5v 2.0v 3v U实=U额 , P实 = P额 U实>U额 , P实 > P额 U实<U额 , P实 < P额 不同电压下，小灯泡的实际功率 不同 越大 际电压越大，小灯泡实际功率
电流表、电压表的指针反方向偏 电流表、电压表的接线柱接反了。 转
导线发热冒烟，电流表示数 发生了短路。 很大
第一关 根据灯泡铭牌上的数据你可以求出 什么物理量？
第二关
如图所示是测额定电压 为2.5V灯泡的额定功率 的电路图
① a是
电压
表，b是
电流
表
②按图接好器材，测量前，开关应 断开 ，滑 片P应滑到 B 点。
电功率测量的第二种方法： 刚才我们用电压表、电流表测小灯泡的 功率。
在实际生活中，我们还可以用电能表 测算出用电器的功率，你能说出其道理和 方法吗？
结 论
，实 。
常见故障分析
故障现象 原因
闭合开关，灯不亮，电流表、电 接线柱接触不良或导线断了或电 压表无示数 源、电流表电压表、开关损坏。 闭合开关灯不亮，电流表几乎无 电流表、电压表的位置接反或 灯丝断了或灯与灯座接触不良。 示数，电压表指针偏转较大 滑动变阻器滑片移动时，电流表 滑动变阻器接错了或其短路。 的示数及灯泡亮度不变
注意：分别测量以下三种情况下的实际功率。
（1）使小灯泡在额定电压２.５Ｖ下正常发光。 （2）使小灯泡两端电压是额定电压的1.2倍（３Ｖ）， 并观察小灯泡亮度。 （3）使小灯泡两端电压低于额定电压（如2V）， 并观察小灯泡的亮度。
灯泡两端的 电压(v) 通过灯丝的 电流(A) 灯泡的电功 率(w) 发光程度
