汽车电器系统培训
汽车电气基础培训02(2)(2)
康明斯发动机ECU共有3路电源，其中两路引自电源总开关，如下图所示，另一 路电源为钥匙开关输出，经电器板旁的F165保险至ECU。这3路电源有任一路未通都会 导致ECU不工作。另外ECU的负极是直接接到蓄电池的负极的。
关于康明斯ISM发动机故障自诊断 在康明斯车型信号灯板的最底部有3个信号灯，如下图所示：蓝色信号灯 为发动机维修保养灯 ，黄色信号灯为发动机报警灯 ，红色信号灯为发动机停机灯 。
发动机转速传感器检测到转速大于 234 红 2659转/分
燃油切断阀关闭直到发动机速度低于 2300转/分
发动机动力和速度逐渐下降，如果使用
冷却液液位传感器指示液位低于液位 了发动机停机保护功能，发动机将在红
235 红 下限
灯闪烁后三十秒内停机
241 黄 ECM检测不到车速信号
发动机转速最高为默认，巡航控制、低 档保护、道路速度控制失效
254 红 ECM输出电流过大
ECM切断FSO电源，发动机停机
255 黄 断油电磁阀上被检测到有常电源
无影响，燃油切断阀常工作
256 黄 气温传感器检测到低电压
无影响，高气压怠速切断功能将使用进 气温度为参考值
285 黄 ECM不能或不完全能接收到CAN节点的信号 相应的CAN节点可能无法工作
286 黄 ECM仅能接收到CAN节点的一部分必要的信号 相应的CAN节点可能无法工作
影响不明显或启动困难，监视器数 据错误
影响不明显或减功率
发动机减功率至无气设置
若打开钥匙开关，上述3个信号灯同时点亮，约2秒后依次熄灭则表明发 动机自检没有故障，此时可起动车辆。若各灯熄灭后又有灯点亮则表明有故障。 此时可打开故障诊断开关（注意故障诊断开关平时应处于关闭位置）观察故障码。 故障诊断开关如下图所示，安装于开关板上。
新能源汽车电气技术课程实训工作任务和具体的操作步骤
作为一名教授新能源汽车电气技术课程多年的教师，我认为以下是新能源汽车电气技术课程的实训工作任务和具体的操作步骤：1.新能源汽车电气系统安装与维修：组织学生进行新能源汽车电气系统安装与维修实训，让他们了解新能源汽车电气系统的组成、工作原理和故障排除方法，提高他们的电气系统安装和维修能力。
具体操作步骤包括了解电气系统组成、安装和维修工具，进行实际安装和维修，并进行实时点评和总结。
2.新能源汽车电池管理实训：组织学生进行新能源汽车电池管理实训，让他们了解电池的原理、类型、组装和管理方法，提高他们的电池管理能力。
具体操作步骤包括了解电池组成、电池组装和电池管理工具，进行实际组装和管理，并进行实时点评和总结。
3.新能源汽车充电系统实训：组织学生进行新能源汽车充电系统实训，让他们了解新能源汽车充电系统的类型、工作原理和充电站的建设与管理，提高他们的充电系统安装和维护能力。
具体操作步骤包括了解充电系统组成、充电站建设和维护工具，进行实际安装和维护，并进行实时点评和总结。
4.新能源汽车驱动系统实训：组织学生进行新能源汽车驱动系统实训，让他们了解驱动系统的原理、类型、组装和管理方法，提高他们的驱动系统管理能力。
具体操作步骤包括了解驱动系统组成、驱动系统组装和驱动系统管理工具，进行实际组装和管理，并进行实时点评和总结。
5.新能源汽车智能控制实训：组织学生进行新能源汽车智能控制实训，让他们了解智能控制的原理、类型、组装和管理方法，提高他们的智能控制系统管理能力。
具体操作步骤包括了解智能控制系统组成、智能控制系统组装和智能控制系统管理工具，进行实际组装和管理，并进行实时点评和总结。
总之，新能源汽车电气技术课程的实训任务应该贴近实际、具有操作性和实用性，能够让学生在实践中掌握实际操作技能和电气技术知识，提高学生的实践能力和综合素质。
作为一名教授新能源汽车电气技术课程多年的教师，我认为以下是新能源汽车电气技术课程的实训工作任务和具体的操作步骤：1.新能源汽车电气系统安装与维修实训：组织学生进行新能源汽车电气系统安装与维修实训，让他们了解新能源汽车电气系统的组成、工作原理和故障排除方法，提高他们的电气系统安装和维修能力。
汽车电气系统基础知识
汽车电气设备采用低压直流供电，柴油车大多采用24伏直流 供电，汽油车大都采用12伏直流电压供电。
1.2 汽车电气设备电路 组成
•
汽车电气系统主要由电源、
行驶途中的应急修理，可用细导线代替熔断器。一旦 到达目的地或有新熔断器时，应及时换上。 注：⑴ 更换熔断器，一定要用与原规定相同的熔断器。汽 车上增加用电设备时，不要随意改用容量大的熔断器， 最好另外再安装熔断器。 ⑵ 熔断器熔断，必须真正找到故障原因，彻底排除隐患。 ⑶ 熔断器支架与熔断器接触不良会产生电压降和发热现 象。如发现支架有氧化现象或脏污必须及时清理。
同一种车型的线束在制造厂里按车型设计制造好后， 用卡簧或绊钉固定在车上的既定位置，其抽头恰好在各 电气设备接线柱附近位置，安装时按线号装在其对应的 接线柱上。各种车型的线束各不相同，同一车型线束按 发动机、底盘和车身分多个线束。
1.2.2 开关装置
图1.3
汽车上所有用 电设备的接通和 停止，都必须经 过开关控制。对 开关的要求是坚 固耐用、安全可 靠、操作方便、 性能稳定。
为保证一定的机械强度，一般低压导线截面积不小于 0.5mm2。
1.2.1 汽车线束
• 1. 汽车用电线
• ⑴ 导线截面积的正确选择 • 下表为各种铜芯导线标称截面积的允许载流量。
铜芯电线
截面积
0.5
（mm2）
0.7 5
1.0
1.5
2.5
4
6
10
16
25
35
50
载流量 （60%）
汽车电气教案电子版

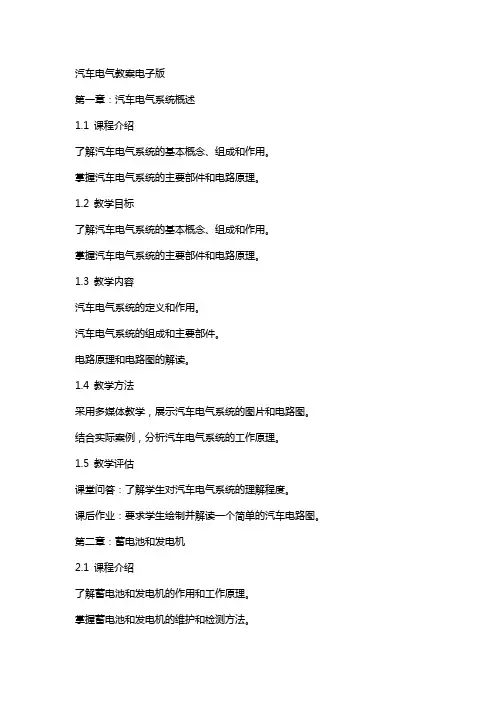

汽车电气教案电子版第一章：汽车电气系统概述1.1 课程介绍了解汽车电气系统的基本概念、组成和作用。
掌握汽车电气系统的主要部件和电路原理。
1.2 教学目标了解汽车电气系统的基本概念、组成和作用。
掌握汽车电气系统的主要部件和电路原理。
1.3 教学内容汽车电气系统的定义和作用。
汽车电气系统的组成和主要部件。
电路原理和电路图的解读。
1.4 教学方法采用多媒体教学，展示汽车电气系统的图片和电路图。
结合实际案例，分析汽车电气系统的工作原理。
1.5 教学评估课堂问答：了解学生对汽车电气系统的理解程度。
课后作业：要求学生绘制并解读一个简单的汽车电路图。
第二章：蓄电池和发电机2.1 课程介绍了解蓄电池和发电机的作用和工作原理。
掌握蓄电池和发电机的维护和检测方法。
2.2 教学目标了解蓄电池和发电机的作用和工作原理。
掌握蓄电池和发电机的维护和检测方法。
2.3 教学内容蓄电池的作用和工作原理。
发电机的作用和工作原理。
蓄电池和发电机的维护和检测方法。
2.4 教学方法采用实物演示和多媒体教学，展示蓄电池和发电机的结构和工作原理。
结合实际案例，分析蓄电池和发电机的维护和检测方法。
2.5 教学评估课堂问答：了解学生对蓄电池和发电机的理解程度。
课后作业：要求学生绘制并解读一个蓄电池和发电机的电路图。
第三章：启动系统3.1 课程介绍了解启动系统的作用和工作原理。
掌握启动机的安装、调试和故障诊断方法。
3.2 教学目标了解启动系统的作用和工作原理。
掌握启动机的安装、调试和故障诊断方法。
3.3 教学内容启动系统的作用和工作原理。
启动机的结构和工作原理。
启动机的安装、调试和故障诊断方法。
3.4 教学方法采用实物演示和多媒体教学，展示启动机的结构和工作原理。
结合实际案例，分析启动机的安装、调试和故障诊断方法。
3.5 教学评估课堂问答：了解学生对启动系统的理解程度。
课后作业：要求学生绘制并解读一个启动系统的电路图。
第四章：点火系统4.1 课程介绍了解点火系统的作用和工作原理。
汽车培训-车身电气-基础知识
汽车培训: 车身电气根底知识简介车身电气是现代汽车中不可或缺的一个系统，它负责控制、监测和操作车辆的各种电子设备，如车门锁、电动窗、天窗、后视镜、照明系统等。
掌握车身电气的根底知识对于汽车技师和维修人员来说至关重要。
本文将介绍车身电气的根本概念、组成和常见故障排查方法。
1. 车身电气系统的组成车身电气系统通常由以下几个局部组成：1.1 电源系统电源系统为车身电气系统提供所需的电能。
汽车通常使用12V的直流电源供电，主要由蓄电池提供。
1.2 控制单元控制单元是车身电气系统的大脑，负责接收传感器的信号，并发送指令控制车辆的各种设备。
常见的控制单元有车门控制模块、中央锁控制模块等。
1.3 传感器传感器用于感知车辆的状态和环境信息，并将信号传输给控制单元。
常见的传感器包括车门开关、温度传感器、光敏传感器等。
1.4 执行器执行器接收控制单元发送的指令，并执行相应的操作。
比方，车门锁控制执行器用于控制车门锁的翻开和关闭。
1.5 电线和连接器电线和连接器用于连接车身电气系统的各个组件，它们负责将电能和信号传输到各个设备。
2. 车身电气系统的常见故障排查方法2.1 使用故障诊断工具故障诊断工具可以帮助技师快速定位和排查车身电气系统的故障。
常见的故障诊断工具包括多用途车载诊断仪和车载计算机。
保险丝和继电器是车身电气系统的保护装置，它们常常是故障的根本原因。
当车辆的某个设备失灵时，首先应检查保险丝和继电器是否正常工作。
2.3 检查接线和连接器车身电气系统中的接线和连接器可能因为松动、腐蚀等原因导致故障。
技师应定期检查接线和连接器的状态，并进行清洁和紧固。
传感器和执行器是车身电气系统的核心组件，当车辆出现故障时，技师应检查传感器和执行器的工作状态，并使用测试仪器检测其电压和电流是否正常。
2.5 重置车辆电子系统有时，车身电气系统的故障可能由于系统出错而引起。
在这种情况下，技师可以尝试重置车辆电子系统来解决问题。
重置方法可能因车型而异，一般可以通过断开电源或使用特定的重置工具实现。
汽车机电维修培训计划
汽车机电维修培训计划一、培训目标汽车机电维修是指汽车的发动机、传动、车身电器等部件的检测、维修和保养工作。
本次培训的目标是为了提高汽车技师的汽车机电维修能力，使其能够熟练掌握汽车机电维修的基本知识和技能，提高维修效率和服务质量。
二、培训内容1. 汽车机电系统的基础知识- 发动机、变速箱、传动系统及其工作原理- 点火系统、供油系统、冷却系统等汽车机电系统的工作原理- 车辆电气系统的基本原理与应用2. 汽车机电维修工具与设备的使用- 汽车维修工具的种类、使用方法及其维护保养- 汽车维修设备的种类、使用方法及其维护保养- 安全操作规范及事故防范措施3. 汽车机电故障诊断与维修- 发动机故障检修方法与技巧- 变速箱、传动系统故障的排除与维修- 车辆电气系统故障的排查定位与维修4. 汽车机电维修案例分析- 不同品牌、型号车辆的常见故障案例分析- 实际汽车机电维修过程中遇到的典型问题及解决方法- 经验分享与案例讨论5. 维修技能提升- 汽车机电维修实操训练- 不同类型车辆的模拟维修操作- 维修技能的实际运用与提升三、培训方式1. 理论教学- 通过课堂授课、教学视频、PPT演示等形式进行汽车机电维修知识的讲解和传授2. 实操训练- 利用实际的汽车机电维修案例进行实操演练- 利用模拟维修场景进行维修操作的模拟训练3. 案例分析- 结合实际案例进行分析和讨论，让学员从中获得实战经验四、培训时间和地点本次培训将持续5天，地点设在汽车维修场或者相关培训基地，为学员提供逼真的实操训练场地。
五、培训师资1. 高级汽车技师- 负责理论知识的授课和汽车机电维修知识的传授2. 经验丰富的汽车机电维修师傅- 负责实操训练和案例分析指导六、培训评估培训结束后，将对学员进行综合考评，包括理论知识的考试、实操技能的考核以及维修案例的分析等。
根据考核结果给予学员相应的评定和反馈。
七、培训效果经过本次培训，学员将能够熟练掌握汽车机电维修的基本知识和技能，更好地为客户提供汽车维修服务。
新能源汽车电气系统实训
新能源汽车电气系统实训
新能源汽车电气系统实训是现代汽车技术领域中非常重要的一部分，它涉及到电气系统的原理、电气部件的使用和维护、诊断测量等
方面。
下面我们就来详细了解一下新能源汽车电气系统实训的相关内容。
首先，新能源汽车电气系统实训需要了解电气系统的原理，包括
电机的构成和工作原理、高压电池的组成和使用、电控系统的原理等。
通过学习电气系统的原理，可以更好地理解电气系统的操作和维护，
同时也可以更好地进行新能源汽车电气系统的诊断和维修。
其次，学习新能源汽车电气系统实训需要熟悉电气部件的使用和
维护，比如电池、电机、控制器、高压线束等。
在实际操作过程中需
要注意的是，这些电气部件都是高压部件，使用时必须遵循相关的安
全规范，比如佩戴绝缘手套、使用绝缘工具等，可以有效避免安全事
故的发生。
最后，学习新能源汽车电气系统实训需要掌握一定的诊断测量能力。
在实际使用过程中，电气系统难免会出现问题，这时需要带有测
量仪器进行诊断，比如多用表、电压表、电流表等，通过对电气系统
的测量和分析，可以快速定位故障点，并进行相应的维修和排除。
总的来说，新能源汽车电气系统实训是一个综合性较强的学科，
需要熟练掌握电气系统的原理和组成部件的使用及维护方法，掌握诊
断测量能力，也需要具备严谨的安全观念，这才能更好地进行实际操作和维修。
希望大家能够认真学习，提高自身的实际技术能力。
汽车电气系统的实训报告
一、前言随着我国经济的持续发展和汽车产业的迅猛发展，汽车电气系统在现代汽车中的地位日益重要。
为了提高学生的实践操作能力，培养具备汽车电气系统维修技能的专业人才，我们进行了为期两周的汽车电气系统实训。
本次实训旨在使学生了解汽车电气系统的基本结构、工作原理及故障诊断与维修方法，提高学生的实际操作能力。
二、实训目的1. 使学生掌握汽车电气系统的基本结构、工作原理及故障诊断与维修方法。
2. 培养学生良好的实践操作习惯和严谨的工作态度。
3. 提高学生的团队协作能力和沟通能力。
4. 增强学生对汽车电气系统维修行业的认识和兴趣。
三、实训内容1. 汽车电气系统概述（1）汽车电气系统的组成及功能（2）汽车电气系统的发展趋势2. 汽车电源系统（1）蓄电池的结构与工作原理（2）发电机的工作原理与维修（3）起动机的工作原理与维修3. 汽车点火系统（1）点火线圈的工作原理与维修（2）点火器的工作原理与维修（3）火花塞的工作原理与维修4. 汽车照明与信号系统（1）前照灯的工作原理与维修（2）转向灯的工作原理与维修（3）制动灯的工作原理与维修5. 汽车仪表与报警系统（1）车速里程表的工作原理与维修（2）转速表的工作原理与维修（3）燃油表的工作原理与维修6. 汽车电气系统故障诊断与维修（1）故障诊断方法（2）故障诊断仪器的使用（3）常见故障案例分析四、实训过程1. 实训准备在实训开始前，我们对实训场地、实训设备和实训材料进行了检查和准备，确保实训过程顺利进行。
2. 实训实施（1）讲解汽车电气系统基础知识（2）分组进行实操练习（3）指导教师现场示范与讲解（4）学生分组讨论与总结3. 实训总结实训结束后，我们对实训过程进行了总结，分析学生在实训过程中存在的问题，提出改进措施。
五、实训成果1. 学生掌握了汽车电气系统的基本结构、工作原理及故障诊断与维修方法。
2. 学生的实践操作能力得到了提高。
3. 学生的团队协作能力和沟通能力得到了锻炼。
汽车电气设备维修工学一体化教材
汽车电气设备维修工学一体化教材
1. 汽车电气系统基础知识，介绍汽车电气系统的基本构成、工作原理和相关的物理学知识，包括电路原理、电磁学等内容。
2. 汽车电气设备维修技术，详细介绍汽车电气设备的维修方法和技术，包括电路故障诊断、电器元件的拆装与更换、电气设备的调试和维护等内容。
3. 汽车电子控制系统，涵盖汽车电子控制单元（ECU）、传感器、执行器等电子控制设备的工作原理和维修技术，包括故障代码诊断和清除、电子控制系统的编程和校准等内容。
4. 汽车电气设备工程实践，通过案例分析和实际操作，帮助学习者将理论知识应用到实际的汽车电气设备维修工程中，培养实际操作能力和解决问题的能力。
总的来说，汽车电气设备维修工学一体化教材旨在通过系统的理论学习和实际操作，培养学生对汽车电气设备维修工程的全面理解和实际操作能力，为其未来从事汽车维修工作打下坚实的基础。
2014-T7H-AMT电气系统培训解读
13
14
WG9925581065
WG9925580102
/
WG9925583003
货车检测开关
右组合开关
4
目 录
一、概述 二、CBCU电气控制系统 1、T7H电气件布置总览图 2、主要电器装置功能介绍 3、中央控制单元 4、电气接线盒
5、主要功能电气件介绍
6、整车电气原理图
三、 介绍40版软件升级和电磁阀促动功能
19
主要电器装置功能介绍
（10）主车左侧转向灯故障；（11）挂车左转向灯故障； （12）主车右前右后转向灯故障；（13）主车右侧转向灯故障； （14）挂车右转向灯故障；（15）前雾灯故障；
（16）后雾灯故障；（17）挂车后雾灯故障；
（18）远光灯继电器故障；（19）近光灯故障； （20）倒车灯故障；（21）挂车倒车灯故障； （22）主车左侧位置灯故障；（23）主车右侧位置灯故障； （24）开关灯故障；（25）喷水电机故障；
序号 1 2 3 4 5 7 8 9 10 11 12 CBCU系统零件号 WG9918580011 WG9918580015 WG9918580002 WG9716580023 WG9918580010 WG9925581021 WG9918580013 WG9925581050 WG9925581040 WG9925581041 WG9925581063 MINI系统零件号 WG9918581101 WG9930583117 WG9716582301 WG9716582005 WG9918580009 WG9925581020 / / / WG9925581043 / 名 称 组合仪表 左组合开关 电气接线盒总成 Mini控制器（带CAN） 旋转灯光开关 喇叭转换开关 MCS旋钮 辅助远光灯开关 暖机开关 发动机诊断开关 挂车负载检测开关
模块一 汽车电气系统基础
附表八江苏省职业学校理论课程教师教案本（20 —20 学年第学期）专业名称汽车检测与维修技术课程名称汽车电气设备构造与维修授课教师学校授课主要内容或板书设计课堂教学安排授课主要内容或板书设计课堂教学安排图1-11无源试灯图1-12无源试灯的使用图1-13有源试灯跨接线跨接导线有时可作为故障诊断的辅助工具图1-15跨接线的使用教学环节3：、数字式万用表不同的汽车万用表功能及结构不尽相同，但基本都是由数字及模拟量显示屏、功能按钮、测试项目选择开关、温度测量插孔、公用插孔(用于测量电压、电阻、频率、闭合角、频宽比和转速等)、搭铁插孔、电流测量插孔、测试探针(或大电流钳部或部分构成。
、汽车故障诊断仪故障诊断仪通过数据通信线以串行的方式获得控制电脑的实时数据参数，包括故障信息、实时运行参数、控制电脑与诊断仪之间的相互控制指令。
故障诊断仪有两种：通用诊断仪和专用诊断仪。
图1-17a车博仕V-30 图1-17b金德）专用诊断仪图1-18a大众VAG1552诊断仪1-18b大众V AG5051诊断仪教学环节5：、汽车示波器常见的汽车专用示波器按功能一般可分为专用型示波器和综合型示波器两种。
（1）专用型示波器图1-19金奔腾Diag Tech一I 汽车专用示波器）综合型示波器除了具有专用型示波器的一般功能外，通常还具有读取与消除故障码功能和动态数据分析功能等，部分诊断仪还具有发动机动力性能测试功能等，缺点是系统稳定性及精度略低。
1-20金德KT600综合型示波器测试点火高压线时，必须使用专用探头，不能将示波器探头直接接入点火次。
汽车电气教案范文
汽车电气教案范文一、教学目标：1.熟悉汽车的电气系统。
2.掌握汽车电气系统中的各种电器元件的名称、功能和作用。
3.了解汽车电路的基本原理和常见故障的排查方法。
4.培养学生分析和解决汽车电气故障的能力。
二、教学内容及重难点：1.汽车电气系统的概述。
2.汽车电器元件的分类、名称、功能和作用。
3.汽车电路的基本原理。
4.汽车电气故障的排查方法。
三、教学方法：1.理论教学和实践操作相结合。
2.讲解、示范和实践练习相结合。
3.个人学习和小组合作学习相结合。
四、教学过程：1.汽车电气系统的概述a.介绍汽车电气系统的功能和作用。
b.介绍电气系统的组成和结构。
2.汽车电器元件的分类、名称、功能和作用a.分类：车身电器、车辆动力电器、车辆照明电器等。
b.介绍常见的电器元件，如发电机、电池、起动机、电动窗、车灯等。
c.说明各个元件的功能和作用。
3.汽车电路的基本原理a.介绍汽车电路的基本组成和工作原理。
b.介绍电路中的关键元件，如开关、继电器、保险丝等。
c.说明电路中的电流、电压和电阻的关系。
4.汽车电气故障的排查方法a.介绍常见的汽车电气故障。
b.说明排查故障的方法和步骤。
c.示范如何使用万用表等工具进行故障排查。
五、教学评估：1.学生安全操作的评估。
2.学生对汽车电气系统和电路原理的理解评估。
3.学生对汽车电气故障排查方法的掌握程度评估。
六、教学资源：1.电子教材和实物仿真模型。
2.汽车电气元件和工具。
3.电路图和排查故障的案例。
七、教学延伸：1.学生可以通过模拟实际故障进行排查和修正。
2.学生可以参观汽车修理厂，了解实际的汽车电气维修过程。
3.学生可以参加相关的实践练习和竞赛，提升技能和应用能力。
八、教学总结：通过本次汽车电气教学，学生了解了汽车电气系统的基本概念和原理，掌握了汽车电气故障的排查方法，提升了解决汽车电气故障的能力。
同时，通过实践操作和练习，学生对汽车电气元件和电路的名称、功能和作用有了深入的理解。
《新能源汽车电子电气系统检修》课程授课教案
《新能源汽车电子电气系统检修》课程授课教案一、课程简介1.1 课程背景随着全球能源危机和环境问题日益严重，新能源汽车作为替代传统燃油车的重要选择，其发展势头迅猛。
新能源汽车的电子电气系统是其核心组成部分，对其进行检修和维护是保证新能源汽车正常运行的关键。
1.2 课程目标通过本课程的学习，使学生掌握新能源汽车电子电气系统的基本原理、检修方法和操作技能，培养学生具备新能源汽车电子电气系统检修的能力。
1.3 适用对象本课程适用于新能源汽车维修技术人员、汽车检测技术人员、汽车相关专业学生等。
二、教学内容2.1 新能源汽车电子电气系统概述介绍新能源汽车电子电气系统的基本组成、工作原理和特点。
2.2 新能源汽车高压电源检修讲解新能源汽车高压电源的基本原理、检修方法和操作技能。
2.3 新能源汽车动力电池检修介绍新能源汽车动力电池的基本原理、检修方法和操作技能。
2.4 新能源汽车电机控制器检修讲解新能源汽车电机控制器的基本原理、检修方法和操作技能。
2.5 新能源汽车电子控制单元检修介绍新能源汽车电子控制单元的基本原理、检修方法和操作技能。
三、教学方法3.1 理论教学通过PPT、视频等辅助工具，讲解新能源汽车电子电气系统的基本原理、检修方法和操作技能。
3.2 实践教学安排实训课程，让学生在实际操作中掌握新能源汽车电子电气系统的检修技能。
3.3 互动教学鼓励学生提问、发表见解，增强课堂互动，提高学生学习兴趣。
四、教学评价4.1 课堂表现评价学生在课堂上的出勤、发言、提问等参与程度。
4.2 实训报告评价学生在实训课程中的操作技能和检修能力。
4.3 课程考试设置课程考试，检验学生对新能源汽车电子电气系统检修知识的掌握程度。
五、教学资源5.1 教材推荐使用《新能源汽车电子电气系统检修》等相关教材。
5.2 课件制作新能源汽车电子电气系统检修相关课件，辅助教学。
5.3 实训设备准备新能源汽车电子电气系统检修所需的实训设备，如高压电源、动力电池、电机控制器等。
《汽车电工电子》实训教案
《汽车电工电子》实训教案一、实训目的1. 理解汽车电工电子的基本概念和原理。
2. 掌握汽车电路图的阅读和分析方法。
3. 熟悉汽车电工电子常用工具和设备的使用。
4. 培养学生的动手能力和团队协作精神。
二、实训内容1. 汽车电路图的阅读与分析2. 汽车电工电子常用工具和设备的使用3. 汽车电路的检测与维修4. 汽车电气系统的故障诊断与修复5. 汽车电子控制系统的原理与维修三、实训器材1. 汽车电路图教材和参考资料2. 汽车电路图示教板3. 汽车电工电子工具和设备4. 汽车电气系统故障诊断设备5. 汽车电子控制系统故障诊断设备四、实训步骤1. 讲解汽车电路图的阅读与分析方法。
2. 演示汽车电工电子工具和设备的使用方法。
3. 指导学生进行汽车电路的检测与维修实践。
4. 讲解汽车电气系统的故障诊断与修复方法。
5. 讲解汽车电子控制系统的原理与维修方法。
五、实训评价1. 学生能熟练阅读和分析汽车电路图。
2. 学生能正确使用汽车电工电子工具和设备。
3. 学生能独立进行汽车电路的检测与维修。
4. 学生能诊断和修复汽车电气系统故障。
5. 学生能理解汽车电子控制系统的原理并进行维修。
六、实训安全注意事项1. 严格遵守实训基地的安全规章制度。
2. 操作设备时，必须佩戴好个人防护装备，如绝缘手套、安全帽等。
3. 实训过程中，严禁擅自离岗或进行与实训无关的活动。
4. 注意用电安全，不要触摸带电部件，确保设备断电后再进行维修。
5. 如发生故障或意外情况，立即报告实训指导教师。
七、实训纪律要求1. 按时到达实训地点，迟到、早退者将被记录并予以相应处罚。
2. 实训期间，保持实训场地的整洁，严禁乱丢垃圾。
4. 尊重实训指导教师和其他学员，遵守实训秩序，积极参与实训活动。
5. 严格遵守实训设备的操作规程，未经允许不得擅自操作设备。
八、实训作业要求1. 按照实训指导教师的要求，完成实训任务。
2. 做好实训记录，记录实训过程中的问题和解决方法。
汽车电气设备构造与维修培训教材(DOC44页)
项目名称
汽车电气系统的基本构造及基础元件的认知
授课时间
任务内容
汽车电气系统及电器基础元件的认知
授课班级
授课方式
项目教学、任务驱动
教学时数
1
教学目标
了解本课程介绍的内容、初步了解汽车电子电器。
教学重点
教学难点
知识重点：汽车电子电器基础
知识难点：汽车电路个系统
授课情况纪实
3.新授课
第一章汽车电气系统的基本知识
汽车电器基础元件
导线
汽车电气线路中的导线分低压和高压线两种。低压线中又有普通导线、启动导线和打铁电缆之分；高压线则有铜芯线和阻尼线之分。
线束
汽车上的全车线路，为了整齐、安装方便和保护导线，一般将不同规格的导线用棉纱或用强聚氯乙烯带缠绕包扎成束，根据装车需要，汽车电气系统制成不同数量的线束。
授课地点
实训室
教
学
过
程
与
内
容
一、教学程序设计
1.组织教学
2.导入新课
汽车电子电器在汽车中的地位
发动机
汽车是由底盘四部分组成的。
车身
电子电器
汽车电子电器性能的好坏直接影响汽车的动力性、经济性、安全性、可靠性、舒适性及污染等方面的性能。
汽车电器设备与维修是一门专业课，其主要任务是阐明汽车各种电子电器的构造、原理、性质、使用、维护、检修等诸方面的内容。
使导体在磁场中往复运动，或在磁场中旋转，有效地利用磁力线所穿过的有限空间来产生电动势。也可以使导体不动，让磁场不断发生变化
由于必须经常改变导体或磁场的方向，所产生的电动势的大小、方向经常变化-----交流电动势
2.导入新课
汽车电气线路基础知识培训
汽车电气线路基础知识培训引言汽车电气线路是汽车电子系统的重要组成部分，掌握汽车电气线路的基础知识对于汽车维修和诊断都十分重要。
本文将介绍汽车电气线路的基本构成、常见的电气元件以及常用的电气线路故障排查方法，旨在帮助读者深入了解和掌握汽车电气线路的基础知识。
汽车电气线路的基本构成汽车电气线路包括多种不同类型的电路，如供电电路、控制电路、信号电路等。
下面将对这些电路进行简要介绍。
供电电路供电电路是汽车电气系统的基础，它将电能从电瓶输送到各个电气设备。
供电电路包括电瓶、发电机、开关、保险丝等组成。
其中，电瓶是储存电能的装置，发电机则负责将汽车引擎产生的机械能转化为电能充电电瓶。
控制电路控制电路用于控制汽车的各种功能和设备，如点火系统、喇叭、灯光等。
控制电路通常由传感器、控制模块和执行器组成。
传感器负责感知车辆的状态，控制模块根据传感器信号进行控制，而执行器则通过控制模块的指令执行相应的操作。
信号电路信号电路用于传输车辆各种状态信息和控制命令。
常见的信号电路包括通信线路、信号线路等。
通信线路用于车辆与外部设备的通信，如OBD接口、GPS系统等；信号线路则用于传输车辆内部各个系统之间的信息和指令。
常见的电气元件汽车电气线路中使用的常见电气元件包括开关、继电器、保险丝、传感器等。
下面将对这些元件进行简要介绍。
开关开关是控制电流的通断的装置，常见的开关包括刀开关、按钮开关等。
开关广泛应用于汽车电气线路的控制功能，如点火开关、车灯开关等。
继电器继电器是一种能根据控制信号来控制大电流的开关装置。
汽车电气系统中的大电流通常无法通过直接控制开关来实现，这时就需要使用继电器。
继电器通常由控制电路、触点电路和电磁铁组成。
保险丝保险丝是一种用于保护电气线路和设备免受过载或短路损坏的装置。
当电流超过保险丝额定值时，保险丝会断开电路，起到保护作用。
汽车电气系统中常使用玻璃管保险丝或塑料外壳保险丝。
传感器传感器用于感知车辆的各种状态信息，如发动机转速、车速、气流等。
汽车电气系统实训工单学习模块五 ：照明系统检测
学习模块五：照明系统检测任务一照明系统认知课时：学时班级：组别：姓名：掌握程度：□优□良□及格□不及格二、项目认知1、灯光认知A: 近光灯 B: 前雾灯 ;C: 远光灯 ; D: 示宽灯;E: 倒车灯 F: 后雾灯 ;G: 高位刹车灯 ;H：示宽灯。
2、照明系统功用汽车照明系统是汽车安全行驶的必备系统之一。
它主要包括外部照明灯具、内部照明灯具。
分类是：（1）汽车灯具按照功能功用划分，主要有两个种类：照明灯、信号灯。
（2）汽车照明灯按照其安装的位置及功用包括：远光、近光、示宽灯、前雾灯、牌照灯。
（3）汽车信号灯又包括：转向灯、制动灯、应急灯、倒车灯、高位刹车灯。
3、卤素灯灯泡结构（如图三 写出序列名称）4、对照灯光开关填空注：以上灯光开关分别为丰田卡罗拉轿车和大众帕萨特轿车灯光开关，不同车型有一定的差异5、灯开关的使用1： 近光灯丝 2： 遮光盘 3： 远光灯丝 4： 灯泡外壳 5： 灯泡座 6： 近光灯丝供电脚 7： 远光灯丝供电脚8： 远近光搭铁脚A: 灯光开关B: 关闭 C: 自动灯光D: 前雾灯开关E: 转向灯开关F: 后雾灯开关G: 示款灯开关H: 大灯开关 A: 自动灯光B: 小灯 C: 大灯 D: 灯光开关 E ： 后雾灯 F: 前雾灯 ;（1）行车灯：也叫做示宽灯，作用是标识车的宽度，亮度没有大灯那么高。
在灯光开关打到小灯档时应亮起此灯。
（2）远近灯：打开点火开关，灯光开关打到大灯档、变光开关处于近光档时近光亮，使用；通过变光开关变换远近光，能够实现远近光变换（3）雾灯：穿透力比行车灯要强得多，前雾灯功率与大灯相似，在雾天时，使用车辆的前后雾灯，让其他车辆在更远的地方就能看到你的车子。
打开点火开关，灯光开关处于小灯档，再打开雾灯开关，雾灯亮6、分析灯光控制线路分析如下：（1）停车灯的控制：点火开关关闭，点火开关的P接线柱有电，则电路走向是：电源-点火开关-停车灯开关-驻车灯-负极 ;（2）变光超车控制：直接将组合开关中远近控制开关向上提，则远光直接打开供电，则电路是电源-变光开关-远光灯-搭铁 ;（3）示宽灯控制：直接打开灯开关（1、2挡），电路是电源-灯光开关-左右示宽灯-搭铁；（4）远近光控制：点火开关打开，灯开关处于2挡，则电路是电源-点火开关-灯光开关-变光开关-灯泡-搭铁。
