工程现场测量方案.doc(完整版)
(完整版)实测实量实施方案
XX农民新村安置项目实测实量实施方案编制人：审核人: 审批人：XXXXXX工程有限公司2013年8月25日目录第一章编制说明及依据 ------------------------------------------------------------------------------------ 2 1.1编制说明---------------------------------------------------------------------------------------------- 2 1.2编制依据---------------------------------------------------------------------------------------------- 2第二章工程概况---------------------------------------------------------------------------------------------- 2第三章实测实量的基本要求 ----------------------------------------------------------------------------- 2 3.1实测实量基本要求--------------------------------------------------------------------------------- 2 3.2组织机构及设备投入 ----------------------------------------------------------------------------- 4第四章实施措施---------------------------------------------------------------------------------------------- 4第一章编制说明及依据1.1编制说明为保证本工程的各分项工程的施工质量，加强过程中的施工质量控制，保证施工完成后的成品观感，同时为实现深圳市优质结构工程的的这一创优目标，特制订本方案，根据施工进度实时测量，监控施工质量，过程中及时纠正造成质量缺陷的不良因素。
市政工程现场测量方案范本

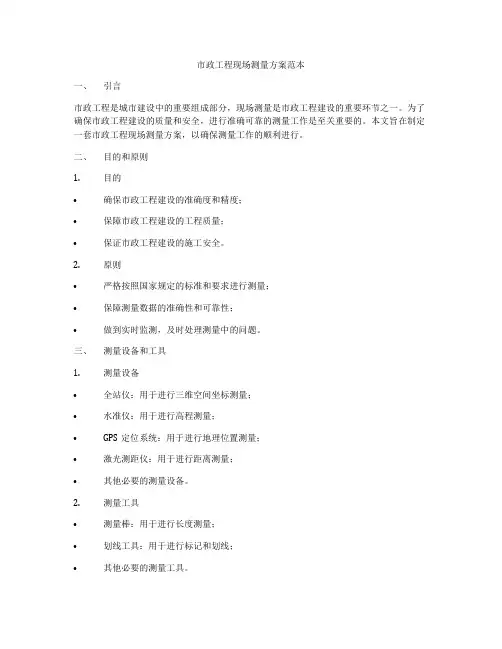

市政工程现场测量方案范本一、引言市政工程是城市建设中的重要组成部分，现场测量是市政工程建设的重要环节之一。
为了确保市政工程建设的质量和安全，进行准确可靠的测量工作是至关重要的。
本文旨在制定一套市政工程现场测量方案，以确保测量工作的顺利进行。
二、目的和原则1. 目的•确保市政工程建设的准确度和精度；•保障市政工程建设的工程质量；•保证市政工程建设的施工安全。
2. 原则•严格按照国家规定的标准和要求进行测量；•保障测量数据的准确性和可靠性；•做到实时监测，及时处理测量中的问题。
三、测量设备和工具1. 测量设备•全站仪：用于进行三维空间坐标测量；•水准仪：用于进行高程测量；•GPS定位系统：用于进行地理位置测量；•激光测距仪：用于进行距离测量；•其他必要的测量设备。
2. 测量工具•测量棒：用于进行长度测量；•划线工具：用于进行标记和划线；•其他必要的测量工具。
四、测量范围和内容1. 测量范围•市政工程建设涉及的道路、桥梁、排水系统等相关设施；•建筑物的定位和高程测量；•人工构筑物的测量；•其他市政工程建设中需要进行测量的范围。
2. 测量内容•道路和桥梁：进行设计图纸上的坡度、路面高程、宽度等测量；•排水系统：进行排水管道的坡度、井盖高程等测量；•建筑物：进行建筑物的高程、面积等测量；•其他市政工程建设中需要进行的测量内容。
五、测量方法和程序1. 测量前准备•对测量设备进行校准和检查，确保设备的正常使用；•对测量范围进行实地勘查，了解具体情况；•确定测量点和控制点，制定测量方案。
2. 测量过程•使用全站仪进行三维空间坐标测量；•使用水准仪进行高程测量；•使用GPS定位系统进行地理位置测量；•使用激光测距仪进行距离测量；•记录测量数据并进行实时监测。
3. 测量结束•对测量数据进行整理和分析，确保数据的准确性；•编制测量报告，并提交给相关部门；•及时处理测量中出现的问题。
六、测量数据处理和报告1. 测量数据处理•使用专业软件对测量数据进行处理，得出最终的测量结果；•对测量数据进行审核和核实，确保数据的准确性和可靠性。
施工测量方案完整版
312国道苏州东段改扩建工程园区段YQ312-SG1标段测量方案编制：复核：审核：中铁二局集团有限公司312国道苏州东段改扩建工程园区段YQ312-SG1标项目经理部目录第1章工程概况 (3)第2章编制依据及执行规范 (3)第3章测量作业任务和测量管理组织机构 (4)3.1测量作业任务 (5)3.2测量组织机构 (5)3.3测量人员及设备配置 (5)3.4施工测量程序 (7)第4章控制测量 (7)4.1平面控制网加密方案 (7)4.2精密高程网加密方案 (8)4.3精度要求 (8)4.4施测方案 (11)4.5数据处理 (12)第5章施工测量5.1施工放样测量 (12)5.2临时设施放样 (13)5.3竣工测量 (13)第6章施工测量管理制度及技术保障措施 (14)6.1施工测量管理制度 (14)6.2测量成果管理制度 (16)6.3测量人员安全保证措施 (17)6.4测量技术保证措施 (17)6.5施工测量质量管理目标和基本质量指标 (18)6.6测量控制点保护措施 (18)1工程概况1.1项目总述G312国道（上海～伊宁）是东西向的国道主干线，也是苏州市重要的东西向对外及过境交通干线。
G312国道苏州段东起上海安亭镇，向西穿过昆山、苏州工业园区、平江区、金阊区、高新区、相城区，在相城区望亭镇西进入无锡境内，全场约81.9公里。
根据项目建设需要，312国道苏州段改扩建工程以工业园区星塘街为界分为东西两端，其中西段改扩建工程长约28公里已于2015年5月建成通车；312国道苏州东段改扩建工程为昆山童径路至园区星塘街，路线全长约33.2公里。
本次建设范围为阳澄湖大桥苏昆交界处至星华街共长约5.991公里，利用园区阳澄湖大道线位，涉及穿越京沪高速铁路、苏州市重要水源保护地阳澄湖、唯胜路附近全国重点文物保护单位草鞋山遗址、沪宁高速阳澄湖服务区等。
1.2本标段工程项目概况本标段路线利用阳澄湖大道线位跨越阳澄东湖后至唯胜路东，主线向下以隧道形式穿过唯胜路、夷亭路、华谊影城入口和沪宁高速阳澄湖出入口道路后起坡接地至木沉港河西侧。
建筑工地施工测量方案

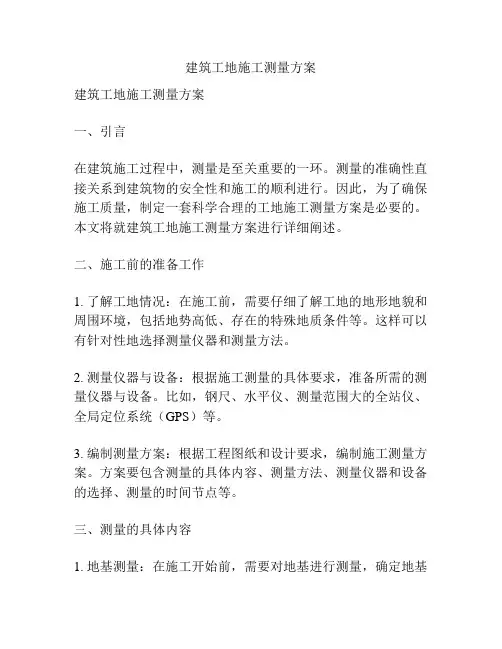

建筑工地施工测量方案建筑工地施工测量方案一、引言在建筑施工过程中，测量是至关重要的一环。
测量的准确性直接关系到建筑物的安全性和施工的顺利进行。
因此，为了确保施工质量，制定一套科学合理的工地施工测量方案是必要的。
本文将就建筑工地施工测量方案进行详细阐述。
二、施工前的准备工作1. 了解工地情况：在施工前，需要仔细了解工地的地形地貌和周围环境，包括地势高低、存在的特殊地质条件等。
这样可以有针对性地选择测量仪器和测量方法。
2. 测量仪器与设备：根据施工测量的具体要求，准备所需的测量仪器与设备。
比如，钢尺、水平仪、测量范围大的全站仪、全局定位系统（GPS）等。
3. 编制测量方案：根据工程图纸和设计要求，编制施工测量方案。
方案要包含测量的具体内容、测量方法、测量仪器和设备的选择、测量的时间节点等。
三、测量的具体内容1. 地基测量：在施工开始前，需要对地基进行测量，确定地基的高程、平整度等。
这样可以确保建筑物的地基牢固和建筑物的平稳性。
2. 建筑结构测量：在建筑物的施工过程中，需要对建筑物的各个结构进行测量，包括墙体、柱子、梁等。
通过测量可以确保建筑物的几何尺寸符合设计要求。
3. 建筑物位置测量：在施工过程中，需要对建筑物的位置进行测量，包括建筑物的平面位置和高程位置。
这样可以确保建筑物的位置准确，不会与周围建筑物或地形产生冲突。
4. 管道测量：在建筑物的施工过程中，需要对管道进行测量，包括排水管道、通风管道等。
通过测量可以确保管道的位置和坡度符合设计要求，提高施工的效率。
四、测量方法与技术1. 传统测量方法：传统的测量方法包括使用钢尺、水平仪等仪器进行测量。
这种方法简单易行，适用于简单的测量任务。
2. 全站仪测量：全站仪是一种高精度的测量仪器，可以同时测量水平角和垂直角，能够满足复杂的测量需求。
全站仪在施工测量中得到广泛应用。
3. 全局定位系统（GPS）：全局定位系统是一种基于卫星信号的定位技术，可以精确定位工地的位置。
工程精准测量方案模板
工程精准测量方案模板一、项目概况1.1 项目名称：xxx 工程测量1.2 项目位置：xxxxxx1.3 项目背景：本项目是xxxxx，需要对工程现场进行精准测量，确保工程施工的准确性和质量。
1.4 项目目标：本次测量的目标是xxxxx1.5 项目范围：本次测量范围包括xxxxx二、环境及条件分析2.1 测量环境：xxxxx2.2 测量条件：xxxx2.3 测量设备及工具：xxxx2.4 人员配备：xxxx2.5 安全措施：xxxxx三、测量方法3.1 现场勘测：根据工程实际情况，确定测量点位，进行现场测量。
3.2 仪器校准：在使用测量仪器前，需要对测量仪器进行校准，确保测量数据的准确性。
3.3 数据处理：对测量获得的数据进行处理，通过计算和分析得出测量结果。
四、测量流程4.1 前期准备：确定测量方案，确定测量范围，准备测量设备及工具。
4.2 现场测量：按照测量方案，进行现场测量工作，保证测量数据的可靠性。
4.3 数据处理：对获得的测量数据进行处理，得出准确的测量结果。
4.4 结果报告：编制测量报告，总结测量结果，提出改进建议。
五、测量质量控制5.1 校对：对测量结果进行校对，确保测量结果的准确性。
5.2 复核：对测量过程进行复核，防止测量误差。
5.3 质量验收：在测量结果符合要求后，进行质量验收。
5.4 完善记录：对测量过程进行详细记录，保留相关资料。
六、安全与环保措施6.1 安全防护：在测量过程中，遵守相关安全操作规程，确保人身安全。
6.2 环保措施：在测量过程中，减少对环境的影响，做到资源节约。
七、项目进度计划7.1 项目启动：xxx 年 xx 月 xx 日7.2 准备阶段：xxx 年 xx 月 xx 日-xxx 年 xx 月 xx 日7.3 测量阶段：xxx 年 xx 月 xx 日-xxx 年 xx 月 xx 日7.4 结果报告：xxx 年 xx 月 xx 日八、风险控制8.1 测量过程中可能遇到的风险：xxxxx8.2 防范措施：对可能出现的风险进行预判，并制定相应的应对措施。
工程测量方案word
工程测量方案word一、项目概况本项目为一座商业综合体建设工程，包括地下停车场、商业大厅、写字楼和酒店等建筑物。
本工程测量方案旨在对项目施工过程中的各项工程测量任务进行详细规划和安排，保障工程施工的顺利进行。
本测量方案将包括测量范围、测量任务、测量方法和测量设备等内容。
二、测量范围1. 地形测量：对施工用地进行地形测量，包括地面起伏、地势和水文情况等。
2. 基坑测量：对地下停车场、商业大厅和写字楼等建筑的基坑进行测量，保证基坑的准确开挖和施工。
3. 结构测量：对建筑结构进行精确的测量，包括墙体、柱子、梁、楼板等部位的尺寸和位置。
4. 室内测量：对建筑内部空间进行测量，包括房间大小、空间布局、设备位置等。
5. 设备安装测量：对各种设备、管道、线路等进行测量，确保安装位置准确。
6. 工程量测：对各项工程量进行测量，包括土方、混凝土、钢筋等。
三、测量任务1. 地形测量任务：测量施工用地的地形起伏、地势和水文情况，为后续筑基和地下设施的施工提供参考。
2. 基坑测量任务：对地下停车场、商业大厅和写字楼等建筑的基坑进行测量，确定基坑的准确位置和形状。
3. 结构测量任务：对建筑结构进行精确的测量，包括墙体、柱子、梁、楼板等部位的尺寸和位置。
4. 室内测量任务：对建筑内部空间进行测量，包括房间大小、空间布局、设备位置等。
5. 设备安装测量任务：对各种设备、管道、线路等进行测量，确保安装位置准确。
6. 工程量测任务：对各项工程量进行测量，包括土方、混凝土、钢筋等。
四、测量方法1. 地形测量方法：采用全站仪和GPS测量仪进行测量，结合地图和地形图进行数据处理。
2. 基坑测量方法：采用全站仪和水准仪进行基坑的测量，确保基坑的准确开挖。
3. 结构测量方法：采用全站仪、测距仪和水准仪进行结构测量，确保建筑结构的精确位置和尺寸。
4. 室内测量方法：采用激光测距仪和角度测量仪进行室内空间的测量，确保建筑内部的空间布局准确。
5. 设备安装测量方法：采用激光测距仪和比较测量仪进行设备、管道、线路等的测量，确保安装位置准确。
工程测量施工方案(3篇)
第1篇一、项目背景随着我国经济的快速发展，工程建设规模不断扩大，工程测量在工程建设中的重要性日益凸显。
为确保工程建设的顺利进行，提高工程质量，本项目特制定工程测量施工方案。
本方案旨在明确工程测量施工的流程、方法、质量控制及安全措施，确保工程测量工作的高效、准确、安全。
二、工程概况1. 工程名称：某市XX大道改造工程2. 工程地点：某市XX大道3. 工程规模：全长XX公里，红线宽度XX米4. 工程内容：道路、桥梁、排水、照明、绿化等工程5. 工程工期：XX个月三、工程测量施工方案1. 施工准备（1）人员准备：组织专业测量团队，包括测量工程师、测量员、数据处理员等，确保施工人员具备相应的专业技能和经验。
（2）设备准备：配备全站仪、水准仪、GPS定位仪、测距仪、水准尺、钢卷尺、绘图板、计算机等测量设备和工具。
（3）资料准备：收集工程地形图、设计图纸、地质勘察报告等相关资料，为测量工作提供依据。
2. 施工流程（1）平面控制测量：根据设计图纸，在施工现场设置平面控制点，进行平面控制网的布设和观测，确保控制点的精度。
（2）高程控制测量：在平面控制点的基础上，布设高程控制网，进行高程观测，确保高程控制点的精度。
（3）细部测量：根据平面和高程控制点，进行细部测量，包括道路中线、边坡、桥梁、排水、照明等工程设施的测量。
（4）数据处理与成果整理：对测量数据进行整理、计算和审核，形成测量报告，提交给相关部门。
3. 施工方法（1）平面控制测量：采用全站仪进行测量，采用极坐标法进行点位放样，确保控制点的精度。
（2）高程控制测量：采用水准仪进行测量，采用三角高程法进行点位放样，确保高程控制点的精度。
（3）细部测量：根据工程实际情况，采用全站仪、GPS定位仪、测距仪等进行测量，确保测量数据的准确性。
4. 质量控制（1）严格按照国家相关规范和标准进行测量工作，确保测量数据的准确性。
（2）加强测量设备的维护和保养，确保设备正常运行。
工程测量方案
工程测量方案场区平面控制网的测设一、场区平面控制网布设原则1．平面控制应先从整体考虑,遵循先整体、后局部，高精度控制低精度的原则；2．布设平面控制网形首先根据设计总平面图，现场施工平面布置图；3．选点应选在通视条件良好、安全、易保护的地方;4．桩位必须用混凝土保护,需要时用钢管进行围护,并用红油漆作好测量标记。
二、场区平面控制网的布设及复测因该工程为一综合性群体整体性建筑，由五幢高层和塔台组成，通过连廊形成一整体。
考虑到该工程分期、分段施工特点,我测量分公司首先对北京测绘规划设计研究院提供的该工程定位桩进行复测.利用日本Topcon—601智能型全站仪（测距精度2+2ppm.D测角精度1″）进行距离、角度复测,符合规范及点位限差要求后,采用极坐标或直角坐标定位放样的方法测设出建筑物主轴线的交点，经角度、距离校测符合点位限差要求后，将其引测到基础开挖线以外安全的地方并加以保护。
纵横轴线不少于2条，作为场区首级控制。
对于局部分项工程根据北京测绘规划设计研究院提供的该工程定位测量成果依据平面控制网布设原则及轴线加密方法，布设场区平面控制网。
轴线控制网的精度等级根据《工程测量规范》要求控制网的技术指标必须符合表-1的规定.轴线控制网的指标表—1等级测角中误差（″）边长相对中误差一级±5 1/30000三、建筑物的平面控制网首级控制网布设完成后，应依据基础平面图上有关墙体、洞口详细位置关系建立建筑物平面矩形控制网（见附图1)。
建筑物平面矩形控制网悬挂于首级平面控制网上,为了便于控制及其施工,一般建筑物平面矩形控制网都布设成偏轴线1米。
第三章、高程控制网的建立一、高程控制网的布设原则0.00），以此作为保证竖向施工精度控制的首要条件.±1。
为保证建筑物竖向施工的精度要求，在场区内建立高程控制网.高程控制的建立是根据甲方提供的场区水准基点（至少应提供三个）,采用0.3mm级精度的DINI—10电子水准仪对所提供的水准基点进行复测检查，校测合格后，测设一条闭合或附合水准路线，联测场区高程竖向控制点（通常是建筑物2.高程控制网的精度，不低于三等水准的精度。
施工测量方案
施工测量方案
1测量控制
导线量测采用全站仪坐标控制测量,对业主委托勘测单位所交付的基线桩、导线桩和水准点，及相关测量资料进行复核验算并定线标识，做好记录。
对控制桩和水准点进行围护，保留至工程结束。
2、建立地面控制网
本工程采用中玮全站仪进行坐标定位、建立地面控制网。
并根据工程施工的需要布设加密控制桩和临时水准点。
加密点选在稳固、可靠的位置。
加密控制点的施测采用附合导线测量方法。
在施工过程中定期对控制点、水准点和加密点进行复测校核,确保点位的准确和施工精度。
加强与相接结构线位的测量复核，交点坐标相互交叉验算，保证新建工程与旧结构的整体线位准确一致。
3、对控制桩的保护措施
(1)控制桩其四周采用有醒目的警示防护栏围挡，在施工中应随时检查校核。
(2)在施工过程中定期对控制点、水准点和加密点进行复测校核，确保点位的准确和施工精度。
若发现不稳固、被移动或测量精度不符合要求，及时上报监理工程师，并及时采取加固、补测或重新校测的方法，以避免发生质量问题。
工程结算现场测量方案
工程结算现场测量方案一、前言工程结算现场测量是建筑工程施工后最后的一个环节，它是工程结算工作的重要组成部分，有着重要的实际意义。
为了保证工程结算的准确性、及时性，提高结算工作的效率，我们需要制定一套科学合理的现场测量方案。
本方案主要确定工程现场测量的对象、方法、程序及方便传递测量数据等。
二、目的本方案的目的是为了规范工程结算现场测量工作，确保工程结算的准确性和可靠性，为项目结算提供及时准确的数据基础。
三、现场测量范围1. 主要测量内容（1）施工工程：测量施工现场各种工程的施工数量、尺寸和质量。
（2）完工验收：测量已完工的工程项目，记录各项工程的实际尺寸和数量，作为结算依据。
（3）施工质量：对施工过程中的关键节点进行测量，确定其合格性。
2.测量对象（1）各种建筑结构的尺寸、面积、体积等。
（2）各种建筑设施的数量、尺寸、质量等。
（3）施工现场的特殊环境因素及影响。
四、测量方法1. 传统测量方法传统测量方法主要包括使用测绘仪器如测距仪、水平仪等对长、宽、高等直接测量，逐一测量现场各个构件的尺寸。
2. 数字化测量方法数字化测量方法主要包括使用激光测量仪、全站仪等现代化测量设备进行测量，通过设备直接获取现场数据，然后利用计算机软件进行数据处理和分析。
五、测量程序1. 测量前的准备（1）确定测量范围和内容。
（2）看清测量环境及特殊条件。
（3）根据测量内容确定测量方法和测量仪器。
2. 测量过程（1）应按照测量内容和方案规定进行测量。
（2）严格遵守测量程序，确保测量数据的准确性。
（3）对现场环境因素进行合理评估和记录。
3. 测量后的处理（1）对测量数据进行整理和分析，制作相关测量报告。
（2）确认测量数据的准确性。
（3）向结算部门提供测量数据和报告。
六、数据的传递和管理1. 测量数据的传递（1）测量数据应在测量完成后及时传递给结算部门，以便结算工作的及时进行。
（2）数据传递方式主要包括纸质报告、电子文件等形式。
2. 数据管理（1）测量数据应按照规定进行归档，并保证其安全性和完整性。
(完整版)建筑工程测量方案
目录一、工程建设概况1、建筑设计概况2、结构设计概况3、机电安装设计概况二、编制依据三、编制说明四、本工程测量的技术特征五、施工准备1、人员培训2、职责划分3、图纸阅读4、测量基准点的校核及保护5、测量的准备工作六、施测部署1、施测程序2、轴网设置规划3、高程控制点设置规划4、沉降点设置规划七、施工安排1、现场交桩2、平面控制网的设定3、高程控制点的设定4、基坑开挖边线八、主要施工方法和工艺1、平面控制网的建立2、测量控制方法3、轴线及高程点放样程序4、基础测量放线5、主体结构测量放线6、装饰工程标高控制7、施工测量技术控制措施8、轴线及各控制点的放样9、高程控制10、验线九、沉降观测1、沉降观测实施2、沉降数据分析3、沉降基准点布设4、沉降观测点的布设5、观测技术要求十、基坑监测1、基坑监测工程简介2、基坑监测施工方法3、基坑监测技术措施4、监测资料整理5、其它注意事项6、监控报警十一、变形观测1、基坑变形监测2、施工现场环境变化监测十二、测量、监测注意事项十三、施工测量质量要求1、施工测量记录2、施工测量精度要求3、施工测量质保措施十四、施工测量管理措施1、测量质量的组织保证2、质量保证措施3、安全技术措施4、对分包单位测量的协调控制5、与沉降观测、变形监测测量的配合6、测量精度控制7、测量管理制度十五、施工时的各项限差和质量保证措施十六、测量复核和资料的整理十七、仪器保养和使用制度十八、安全环保措施1、安全措施2、环保措施一、工程建设概况经开区江南水岸公租房一组团工程位于重庆市南岸区长生桥镇乐天村、桃花店村，茶涪路南侧地块。
一组团建筑面积约18.5万㎡，投资额约3.33亿元。
二、工程设计概况1、建筑设计概况(1)工程总体概况：经开区江南水岸公租房一组团工程由8栋33层一类高层住宅、裙房以及地下车库组成。
地面主要有：砼防水地面、细石砼地面、防滑地砖地面、玻化砖地面、地砖地面。
楼地面主要有：细石砼楼面、防滑地砖楼面、架空保温楼面、保温楼面、防水楼面、毛坯楼面、耐磨地坪楼面。
市政工程现场测量方案模板
市政工程现场测量方案模板一、总则市政工程现场测量方案是市政工程项目施工前必须制定的一项技术文件，旨在规范测量工作，保证施工质量，确保工程进度，以及保障工程安全。
本方案适用于所有市政工程项目的测量工作，包括但不限于道路、桥梁、排水系统等。
二、测量任务1. 根据工程设计图纸和施工图纸，确定需要测量的内容和范围，包括但不限于地形测量、控制测量、特殊构筑物的测量等。
2. 确定测量设备和方法，包括全站仪、GPS、测量杆等。
3. 制定测量计划，确定测量的时间节点和工作量。
三、测量人员1. 设立测量组织，包括组长、测量员、标准员等。
2. 测量人员应具备相关测量技术和工作经验，持有相关资格证书。
四、测量方法1. 根据测量任务确定测量方法，确保测量结果的准确性。
2. 采用现代化测量设备，保证测量工作的高效性和精准性。
3. 制定标准操作规程，确保测量工作的统一性和规范性。
五、测量过程1. 在测量前，进行现场勘察和测量点的布设。
2. 测量人员应穿戴安全防护装备，确保施工安全。
3. 严格按照测量计划和方法进行测量工作，记录测量数据。
六、数据处理1. 对测量数据进行及时整理和处理，生成测量报告。
2. 检查测量数据的准确性和完整性，确保数据的可靠性。
3. 按照工程要求，提供测量数据的加工和解算。
七、安全保障1. 测量人员应遵守现场安全规定，保证个人和他人的安全。
2. 测量设备应定期检查和维护，确保设备的正常运行。
3. 严格遵守施工现场作业规范，确保施工安全。
八、验收1. 测量结果应按照相关标准进行验收，确保测量数据的准确性和可靠性。
2. 验收人员应具备相关技术和工作经验，确保验收工作的公正性和客观性。
九、附则1. 本方案经项目经理审核通过后，方可实施。
2. 在实际测量过程中，如有特殊情况需要调整测量方案，应及时调整并报告项目经理。
3. 本方案的修订和补充，需经项目经理审批。
以上为市政工程现场测量方案模板，具体执行中应根据实际情况进行适当的调整和完善。
施工现场测量方案
工
程
资
料
支坑支护设计方案、工程地下室外边线图、总图，地下室剖面图。
其它
北京市测绘设计研究院提供的测量成果
2014普测1709
2015普测0131
2.
2.1
本工程为崔各庄大望京商务中心工程，位于北京市朝阳区崔各庄乡大望京村。项目东侧保利国际中心，西侧为望京中环路，南侧为外环路及望京沟，北侧为望京6号路。
6.3
1、水平位移监测
支护结构水平位移监测主要使用全站仪及配套棱镜（基座均带有光学对中器）等进行观测。水平位移的观测方法很多，可以根据现场情况和工程要求灵活应用。常用的测量方法有：视准线法、小角度法、细部法。
埋设的各护坡水平位移监测点应能够准确反映护坡的变形，在基坑开挖前埋设监测点，监测点应与基准点通视良好，不易被破坏，无遮挡物及不受旁遮光影响。
3.1.2测绘院提供的红线桩和坐标、水准点核验，地下室建筑物外边线、护坡桩定位测量放线均由项目技术部负责组织、主持和负责实施，分包单位负责配合实施，项目质量部负责验线，项目部验线合格后，报监理公司验线，未经监理公司签认不得进行下道工序。需向监理报验的资料有：《工程定位测量记录》、《测绘定桩复测成果》、《引测桩成果》、《水准原始记录》。
C40
顶板、梁、梯
测量方案(完整版)
测量方案(完整版)施工测量方案一、测量依据与准备1.工程测量总体安排根据设计图、建设单位规划的用地地界以及测绘成果和总平面定位，现场建立一级三角控制主网，指导现场定位及轴线、标高的控制施工。
本工程定位采用“坐标距离定位”的方法，全站仪、经纬仪配合定位。
水准标高采用水准仪测量。
2.测量仪器的选用序号仪器名称型号规格测量精度1 全站仪 XXX2362 经纬仪 DT202C3 水准仪 TWOPML324 棱镜5 50m钢卷尺6 无线对讲机通讯联络注：以上仪器均应鉴定合格，并在计量鉴定使用有效期内。
在使用过程中，应经常检查仪器的常用指标，一旦偏差超过允许范围，应及时校正来保证测量精度。
二、场区平面控制网的测设1.平面轴线控制测量1) 基准一级三角控制主网的设置基准三角控制主网的设置以建设单位提供的规划基准点及设计总平面图为依据，其三角控制主网基准点精度应控制在5mm以内。
基准平面控制主网是建立在基准点的基础上的，设置时要求同时满足稳定、可靠和通视三个要素。
任何一点遭到不可预见事件的破坏或移动时，应及时复测补网。
标高以建设单位提供的规划永久水准点为基准，其数值以规划最新数值为准。
施工高程应根据最新数据及时调整，可利用平面控制主网基准点位作为水准点控制基准点。
2) 测量施工方法对设计总平面图所反映的建筑物场地进行复测，确保建筑总平面图所反映的尺寸与场地实际情况相吻合。
在项目测量人员初步测量定位后，由公司工程部技术科进行复核，报请设计和监理来现场对建筑物的定位进行复核。
复核正确后，由项目部填写好测量定位单报请设计和监理签字认可，然后将签字后的资料交项目部资料员保存。
测量定位的精度为万分之一，定位外包轴线尺寸允许误差为5mm。
3) 轴线控制测量精度及要求：为确保测量精度，长轴线上的定位点应不少于3个，轴线点误差不应大于5mm，放样后的主轴线点位应进行角度观测，以检查直线度。
测定交角的测角中误差不应超过25″，直线度的限差应在180°±5″以内。
施工现场测量方案
龙岗区中医院二期工程施工现场测量方案编制：审核:审批:深圳市建安（集团）股份有限公司2010年11月27日目录1、工程概况 (3)2、控制点的布置及施测 (3)3、轴线及控制线的放样 (4)4、轴线及高程点放样程序 (6)5、施工时的各项限差和质量保证措施 (7)6、竣工测量与变形观测 (8)7、测量复核措施及资料的整改 (10)8、施工测量工作的组织与管理 (11)9、仪器保养和使用制度 (12)10、测量管理制度 (13)1、工程概况深圳市龙岗区中医院门诊办公综合楼工程位于深圳龙岗区黄阁村大运路与清辉路丁字路口东南角处,建筑场地基底面积12784。
71㎡,地下建筑面积19436。
73㎡，首层面积5002㎡,建筑总面积23351。
19㎡,分主楼和附楼（主要为地下停车场、直通车道）主楼地下一层，地上5层，结构形式主楼为全现浇框架—简体结构,附楼会议厅为钢结构框架。
建筑物檐高18.90m，总高度为19。
16m，±0。
000绝对高程为45m.基础为桩基承台和独立桩基，埋深－9。
6m与3.1m，C15混凝土垫层100mm厚，底板450—500mm厚，墙厚400mm，顶板厚160㎜，地下停车场车道两条i=7。
5%,进出口处设有排水沟与防倒塌棚架。
地下一层1-3与A—B轴处，21—22与A—B轴处，15—16与A —B轴处，1—2与F－G轴处，15—16与H—J轴处，没有楼梯五座.15轴与A轴交叉处没有客梯两部，1层1—2与F－G轴处，设有货梯两部。
2、控制点的布置及施测2.1从场地的实际情况看,场地四周旁建筑物在10m以上，故对布设控制点无影响.由于汽车坡道后期施工（待主体结构完工后）东侧场地做临设及材料堆放用,所以南北方向集中布设在北侧原有混凝土砖石地面上，南侧只布设远向复核控制点.施工现场不受影响，东南方向控制点布设在西侧,北侧设复核控点。
2.2布置的控制点均引向四周永久建筑物或马路上,且要求通视，采用正倒镜分中法投测轴线时或后视时均在观测范围之内.2.3根据建设单位要求和测绘院提供的红线点形成四边进行控制。
(完整版)实测实量方案
2.
2.1.合格标准：[0，8]mm
2.2.测量方法和数据记录：
2.2.1.剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为1个实测区。累计实测实量20个实测区。
2.2.2.当所选墙长度小于3米时，同一面墙4个角（顶部及根部）中取左上及右下2个角。按45度角斜放靠尺，累计测2次表面平整度。跨洞口部位必测。这2个实测值分别作为该指标合格率的2个计算点。
4.2.3.所选2套房中顶板水平度极差的实测区不满足8个时，需增加实测套房数。
4.3.示例：
4.
4.1.合格标准：[－5，8]mm
4.2.测量方法和数据记录
4.2.1.同一跨板作为1个实测区，累计实测实量10个实测区。每个实测区取1个样本点，取点位置为该板跨中1／3区域。
4.2.2.测量所抽查跨的楼板厚度，当采用非破损法测量时将测厚仪发射探头与接收探头分别置于被测楼板的上下两侧，仪器上显示的值即为两探头之间的距离，移动接收探头，当仪器显示为最小值时，即为楼板的厚度；当采用破损法测量时，可用电钻在板中钻孔（需特别注意避开预埋电线管等），以卷尺测量孔眼厚度。1个实测值作为判断该实测指标合格率的1个计算点。
1.3.示例：
2.
2.1.合格标准：[0，10]mm
2.2.测量方法和数据记录：
2.2.1.本指标原则上在抹灰阶段或底盒标高调整并固定完成测量。
2.2.2.每一个功能房间作为1个实测区，累计实测实量6个实测区。
2.2.3.在所选套房的某一功能房间内，使用激光扫平仪在墙面打出一条水平线。以该为基准，用钢卷尺测量该房间内同一标高各电气底盒上口内壁至水平基准线的距离。选取其与水平基准线之间实测值的极差，作为判断该实测指标合格率的1个计算点。
工程测量方案书
工程测量方案书一、项目概况1. 项目名称: 城市道路修建工程测量2. 建设单位: XX市城市规划局3. 项目地点: XX市XX区4. 项目内容: 路面修建工程5. 测量要求: 包括道路线路勘测、地形测量、工地平面图绘制等二、测量范围1. 道路线路勘测: 测量道路线路的长度、宽度、坡度等相关信息2. 地形测量: 测量道路沿线地形特征，包括山地、平地、河流等情况3. 工地平面图绘制: 绘制道路修建工地的平面图，包括地势、建筑物等三、测量方法1. 道路线路勘测: 采用全站仪、GPS等测量仪器进行测量，精确度要求在5mm以内2. 地形测量: 采用激光测距仪、航测等测量方法，精确度要求在10cm以内3. 工地平面图绘制: 采用CAD软件进行绘图，精确度要求在1:1000以内四、测量程序1. 道路线路勘测: 先确定测量起点和终点，然后进行实地测量，最后整理测量数据并绘制图纸2. 地形测量: 先确定测量范围和测量内容，然后进行实地测量，最后整理测量数据并绘制图纸3. 工地平面图绘制: 根据实地测量数据，进行CAD绘图并标注相关信息五、测量安全与质量控制1. 测量人员必须进行安全培训，并严格按照安全规定进行测量工作2. 测量仪器设备必须经过合格检定并定期维护保养，以确保测量的准确性和可靠性3. 测量数据必须进行严格审核和验收，确保数据的准确性和可靠性六、测量成果提交1. 道路线路勘测数据和图纸2. 地形测量数据和图纸3. 工地平面图纸七、测量方案的风险评估与应对措施1. 遭遇自然灾害等不可抗力因素，将采取停止测量工作，并采取必要的安全措施2. 遇到设备故障或测量数据异常，将立即停止测量工作，并进行检查和修复3. 遇到现场工作人员职业技能不足，将进行培训和指导八、结语本测量方案经建设单位XX市城市规划局审查通过，并列为本项目施工的重要前期准备工作之一。
在测量工作中，我们将严格按照本测量方案的要求和流程进行操作，并力求做到精确、可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
清华科技园创新中心工程现场测量方案一、工程简介1.1 特点二、测量准备2.1 测量依据：《工程测量规范》 (GB50026-93) ；测绘院给定的场区平面、高程测量成果；工程施工图纸。
2.2 测量准备：对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行检定，检验施工测量人员的上岗证书，井对施工测量人员进行有关的技术交底。
根据图纸条件及工程内部结构特征确定平面控制网形式及组成。
三、场区平面控制网的测设3.1场区平面控制网布设原则1.平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；2.布设平面控制网形首先根据设计总平面图，现场施工平面布置图；3.选点应选在通视条件良好、安全、易保护的地方；4.桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记；3.2场区平面控制网的布设1.首级控制网的布设根据北京市有关部门的规定，建筑物定位桩必须由北京市测绘院测定。
因此，首级控制网由测绘院所定桩位组成。
2.轴线控制网的测设首级控制网布设完成后，依据结构平面图上有关柱、墙体、洞口详细位置关系确定建筑物须定位的主轴线，然后以首级控制网为基准，采用极坐标或直角坐标定位放样的方法定出建筑物主轴线的控制桩，经角度、距离校测符合点位限差要求后，作为该建筑的轴线控制网。
轴线控制桩的布设如图所示：轴线控制网的精度等级根据《工程测量规范》要求控制网的技术指标必须符合下表的规定。
轴线控制网精度技术指标表等级测角中误差( ″) 边长相对中误差一级±12 1/15000四、高程控制网的建立4.1高程控制网的布设原则1.为保证建筑物竖向施工的精度要求，在场区内建立高程控制网。
高程控制的建立是根据甲方提供的水准基点（至少应提供三个），采用0.3mm级精度的Zeiss Dini-10电子精密水准仪对所提供的水准基点进行复测检查，校测合格后，测设一条闭合或附合水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。
2.高程控制网的精度，不低于三等水准的精度。
3.在布设附合水准路线前，结合场区情况，在场区与甲方所提供的水准基点间埋设半永久性高程点，埋设3-6个月后，再进行联测，测出场区半永久性点的高程，该点也可作为以后沉降观测的基准点。
4.场区内至少应有三个水准点，水准点的间距应小于1公里，距离建筑物应大于25米，距离回土边线应不小于15米。
4.2 高程控制网的等级及观测技术要求高程控制网的等级拟布设三等附合水准，水准测量技术要求如下表。
注：L为往返测段附合水准路线长度(km)2.水准观测主要技术指标见下表：3.水准测量的内业计算应符合下列规定：(1)、水准线路应按附合路线和环形闭合差计算，每千米水准测量高差全中误差，按下式计算：ＭＷ＝√1/Ｎ[ＷＷ/Ｌ]式中ＭＷ------高差全中误差(mm)：Ｗ------闭合差(mm)：Ｌ------相应线路长度：Ｎ------附合或闭合路线环的个数。
(2)、内业计算最后成果的取值：二等水准精确至0.1mm，三、四、五等精确至1mm。
五、± 0.00以下施工测量地下结构施工平面控制采用外控法，进场并办理控制点移交手续后，首先对场区内平面控制点进行复核。
经核对无误后，依据施工图及控制点进行施工主要轴线的测设，并将控制轴线向外偏移 1m ，在其延长线上适当位置设立轴线控制桩（轴线控制桩位置不宜离建筑物太近，以防基坑位移造成控制桩位置偏差），作为土方开挖及地下室施工阶段平面放线的依据。
5.1轴线控制桩的校测1.在建筑物基础施工过程中，对轴线控制桩每半月复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。
2.采用测量精度2″级、测距精度2mm+3ppm的全站仪，根据首级控制进行校测。
5.2轴线投测方法1.± 0.00以下的基础施工一般采用经纬仪方向线交会法来投测轴线、引测投点误差不应超过± 3mm，轴线间误差不应超过± 2mm。
2.首先依据场区平面轴线控制桩和基础开挖平面图，测放出基槽开挖上口线及下口线，并用白石灰撒出。
当基槽开挖到接近槽底设计标高时，用经纬仪分别投测出基槽边线和集水坑控制轴线，并定出控制桩指导开挖。
3.待垫层、底板打好后，根据基坑边上的轴线控制桩，将T 2 经纬仪架设在控制桩位上，经对中、整平后、后视同一方向桩(轴线标志)，将所需的轴线投测到施工的平面层上，在同一层上投测的纵、横轴线不得少于2条，以此作角度、距离的校核。
一经校核无误后，方可在该平面上放出其它相应的设计轴线及细部线。
并弹墨线标明作为支模板的依据。
模板支好后，应用两经纬仪架设在两条相互垂直的轴线上检查上口的位置。
在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过4mm。
施工放样技术要求如下表：4.在施工过程中，每当施工平面测量工作完成后，进入竖向施工，在施工中，每当墙柱浇筑成形拆掉模板后，应在墙柱侧立面投测出相应的轴线以供下道工序的使用。
5.当每一层平面或每段轴线测设完后，必须进行自检，自检合格后及时填写报验单，报送报验单必须写明层数、部位、报验内容并附一份报验内容的楼层放线记录表，以便能及时验证各轴线的正确程度状况。
6.基础验线时，允许偏差如下：L＜30 m 允许偏差±5 mm30m＜L≤60m 允许偏差±10 mm60m＜L≤90m 允许偏差±15 mmL＞90m 允许偏差±20 mm5.3 ±0.00以下结构施工中的标高控制1.高程控制点的联测在向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。
2.±0.00以下标高的施测为保证竖向控制的精度要求，对每层所需的标高基准点，必须正确测设，在同一平面层上所引测的高程点，不得少于三个。
并作相互校核，校核后三点的较差不得超过 3mm，取平均值作为该平面施工中标高的基准点，基准点应标在塔吊立面位置，根据基坑情况。
设置在较稳定位置，所标部位，应先用水泥砂浆抹成一个竖平面，在该竖平面上测设定施工用基准标高点，用红色三角作标志，并标明绝对高程和相对标高，便施工中使用。
3.待模板支好检查无误后，用水准仪在模板内壁定出基础面设计标高线。
柝模后，抄测结构1米线，在此基础上，用钢尺作为传递标高的工具。
操作示意图如下：六、± 0.00以上施工测量± 0.000以上楼层平面控制采用内控法。
6.1平面控制测量对于局部一层的建筑物± 0.00以上的轴线传递，应仍采用经纬仪方向交会法，而对于高层建筑物± 0.00以上的轴线传递，不应采用经纬仪方向交会法，而采用激光准直仪内控接力传递法进行轴线投测。
1.平面控制网的布设(1)内控点布设为了以后施工中，既不影响小流水施工作业，又兼顾整体平面测量布局，本工程平面控制内控点布设 8个点。
内控点布置如图所示：(2)预埋件的埋设根据平面控制点布置图在首层底板上埋设 6块预埋铁件，埋设位置如图所示。
以后在各层施工浇筑混凝土顶板时，在垂直对应控制点位置上预留出 f 150mm 孔洞，以便轴线向上投测。
(3)预埋件作法预埋铁件由100×100×8mm厚钢板制作而成，在钢板下面焊接 F 12钢筋，且与底板焊接浇筑。
预埋件示意图(4)控制点的测设待预埋件埋设完毕后，由测量分公司负责将内控点分别投测到预埋铁件上，经校核无误后，在每块埋件上镶嵌一个φ2mm铜芯，铜芯即为各控制点平面位置。
(5)激光接收靶激光接收靶由300×300×5mm厚有机玻璃制作而成，接收靶上由不同半径的同心圆及正交坐标线组成。
接收靶示意图2.轴线竖向投测每层楼板浇筑后，将 TDJ 2 激光经纬仪安置在首层（或10层）已作好的控制点上，对中整平后，置竖直度盘为0°00ˊ00"，使仪器发射光束，穿过楼板预留洞而直射到激光接收靶上，激光经纬仪操作人员转动仪器，使激光点在接收靶上形成圆圈，上面操作接收靶人员见光后移动接收靶，使靶交点与圆圈中点重合，此时固定靶位，用同样方法将其余各点投测在同一施工层上。
控制点投测后将经纬仪分别置于各点上，检查相邻点间夹角是否为90°，然后用检定过的50M钢尺校测每相邻两点间水平距离是否与相对应的控制点间距离相等，分析边、角是否相匹配，若相匹配证明投测无误，若不匹配证明投测有误，应重新投测，直至正确。
控制点投测正确后，用J 2 经纬仪根据控制点施测出各轴线，并弹墨线于楼板面上，以后各层轴线投测方法均相同。
轴线投测时，测量人员互相之间用对讲机进行联络。
3.轴线竖向投测的允许误差：高度(m) 允许误差 (mm)每层 3H≤30m 530m＜H≤60m 1060m＜H≤90m 1590m＜H 20４.轴线竖向投测示意图：轴线竖向投测示意图5.施工层放线时，应先在结构平面上校核投测轴线，闭合后再测设细部轴线。
6.2支立模板时的测量１.中心线及标高的测设拆模后，根据轴线控制点将中心线测设在靠近柱底的基础面上，并在露出的钢筋上测设标高点，供支立柱子模板时定位及定标高使用。
２.柱子垂直度检测柱身模板支好后，先在柱子模板上端标出柱中心点，与柱下端的中心点相连并弹出墨线。
将两台经纬仪架设在两条相互垂直的轴线上，对柱子的垂直度进行检查校正或用垂球法。
３.柱顶及平台模板抄平柱子模板校正好后，选择不同行列的 2-3根柱子，从柱子下面已测设好的1米线标高点，用钢尺沿柱身向上量距，引测2-3个相同的标高点于柱子上端模板上。
在平台上置水准仪，以引测上来的任一标高点作为后视，施测各柱顶模板标高，并闭合于另一点作为校核。
6.3高程的传递在第一层的柱子和平台浇筑好后，从柱子下面的已有标高点（通常是 1米线）向上用钢尺沿柱身量距。
1.标高的竖向传递，应用钢尺从首层起始高程点竖直量取，当传递高度超过钢尺长度时，应另设一道标高起始线，钢尺需加拉力、尺长、温度三差改正。
2.施工层抄平之前，应先校测首层传递上来的三个标高点，当较差小于3mm 时，取其平均高程引测水平线。
抄平时，应尽量将水准仪安置在测点范围的中心位置，并进行一次精密定平，水平线标高的允许误差为± 3mm。
七、沉降观测根据中华人民共和国国家标准《工程测量规范》 (GB50026-93)的有关沉降观测的规定，结合当前世界先进测量技术，按《工程测量规范》规定的二等水准测量作业要求进行。
观测仪器采用德国 ZEISS DiNi-10 电子精密水准仪，配合铟瓦数码条形尺作业，采用相同观测路线和观测方法，使用同一仪器和设备，并要固定观测人员，在基本相同的环境和条件下工作。
