K53T拆机详解

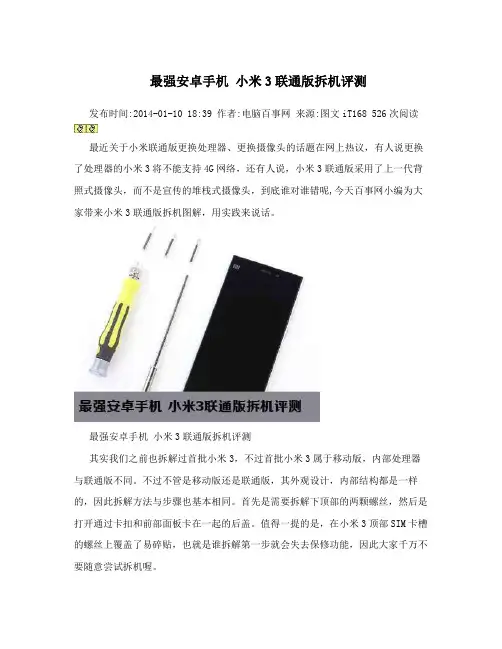

最强安卓手机小米3联通版拆机评测
最强安卓手机小米3联通版拆机评测发布时间:2014-01-10 18:39 作者:电脑百事网来源:图文iT168 526次阅读最近关于小米联通版更换处理器、更换摄像头的话题在网上热议，有人说更换了处理器的小米3将不能支持4G网络，还有人说，小米3联通版采用了上一代背照式摄像头，而不是宣传的堆栈式摄像头，到底谁对谁错呢,今天百事网小编为大家带来小米3联通版拆机图解，用实践来说话。
最强安卓手机小米3联通版拆机评测其实我们之前也拆解过首批小米3，不过首批小米3属于移动版，内部处理器与联通版不同。
不过不管是移动版还是联通版，其外观设计，内部结构都是一样的，因此拆解方法与步骤也基本相同。
首先是需要拆解下顶部的两颗螺丝，然后是打开通过卡扣和前部面板卡在一起的后盖。
值得一提的是，在小米3顶部SIM卡槽的螺丝上覆盖了易碎贴，也就是谁拆解第一步就会失去保修功能，因此大家千万不要随意尝试拆机喔。
小米3联通版拆机细节小米3联通版拆机入口拆开后盖后，我们就可以看到，小米3联通版和移动版内部布局大致相同，在外壳内部覆盖了石墨散热层，石墨拥有高比热容，能够起到为芯片散热的作用，这也是小米从小米1时代开始就使用的一个散热技术。
小米3联通版拆机背壳内部小米3并没有采用了超薄设计，外观上也谈不上造型新颖，其中有一个原因在于小米3内部的无线设计，小米3联通版这种天线设计，信号表现肯定会较为出色。
电池方面，小米3联通版搭载了3050mAh电池，这在5英寸屏幕中算的上中偏上水平，续航方面，小米3联通版会有比较不错的表现。
图为小米3联通版内部电池拆解小米3内部机身底部配备了信号天线、扬声器、通话麦克风和支持OTG功能的MicroUSB数据充电接口，值得一提的是，在小米2消失的虚拟按键背光终于回到了小米3身上。
图为小米3联通版拆机细节特写我们本次拆解的应该是小米3联通版的首批机器，可以看到，及时首批的小米3联通版，依旧是12面12月生产的，这样看来，小米3联通版并不是有货不发，确实是在等高通800AB处理器量产。
IBM T系列T40 T41 T42 T43拆机图
IBM T系列T40 T41 T42 T43拆机图我是比较喜欢拆机的，笔记本的拆卸方法基本套路都差不多。
我先以比较经典的IBM t4系列笔记本为例讲解一这款笔记本的拆借方法。
我会陆续把我总结的一些笔记本相关的资料发在这里和我的网站欢迎交流哈。
本贴原发自俺的网站/zy/ibmchai.htmlIBM ThinkPad的偏执狂很多，我就是其中之一。
所以要把它的结构搞清楚，笔记本保养中最重要的一条就是笔记本内部灰尘特别是风扇的灰尘清理，灰尘积累过多散热器散热障碍对小黑可是很大大伤害。
好了我来图文说明一下小黑的结构和拆解过程。
IBM T系列的T40 T41 T42 T43的结构、外形、接口、架构都是完全一样的,所以拆机图也是完全一样的。
本文只针对细心大胆的IBM粉丝们，责任自负啊哈哈哈。
其实也没啥风险，拆的时候小心点，别暴力就行了。
图1首先拆掉电池，硬盘和光驱如图1中，是笔记本背面。
红色点标注的螺丝是拆键盘和掌托的螺丝，把这些螺丝全部拧下，就可以拿下键盘和掌托了，这个也是最常用的，因为一般情况的清理、添加键盘下内存、无线网卡拆卸，只需要拆掉键盘和掌托就可以了。
右下角黄色圈的螺丝是硬盘固定螺丝，拆下后就可以把硬盘拔出来了。
图2如图2中所示，轻轻掀开键盘和掌托，注意键盘和掌托都和主板都是有连接线的，把连接线的插头拔下来，键盘掌托就完全取下来了。
图3键盘和掌托拿下后，小黑的内部全貌就露出来了。
现在来介绍一下看到的各个元件。
左上角带一个白色条码的小设备是内置蓝牙或是猫，现在一般人都不用这个设备了。
左侧中间的是CPU风扇和散热器，这个可是个重要部件啊，一年半载的就应该拆开键盘来清理一下风扇的灰尘，有利健康的。
T43和一部分高分的T41 T42用的是长管风扇，就是把显卡也给覆盖了。
如果风扇因为时间长后噪音大或是风扇报错了，就需要向风扇里加点润滑油了，详细的在我写的风扇保养里，过几天就写，呵呵。
风扇下边就是PCMCI插槽，就是右下角的白色大铁片，这个一般也很少用，就是插一些外置扩展设备的，例如外置CDMA无线上网卡或扩展USB卡等。
华硕k43系列拆机图解教程
首先说明拆机之前一定要了解相关的电脑知识，知道电脑的大致组成部分。
在此我就不多说了。
如果你是第一次拆机请仔细阅读相应的教程。
本教程只针对华硕k43系列（我自己的是华硕k43sj），不同的品牌拆机过程不一样。
现在就详细说明。
▲‘ASUS K432年前的机子，老而弥坚！相比坛子里大神们的一代神机F8，K43真不算老，也扯不上经典。
今天拿出来，拍照片写帖子，意在为需要的友友们参考进入正题：这是你这次拆机可能用到的工具，上面有十字锥1大1小，一字锥1个，镊子，一般修钟表用的小螺丝刀1盒必备的话，1个小十字锥就够了拆机第一步，先翻到背部（D面），拆下电池，切记！然后，反过来正放，打开C面，先拆键盘，如下图：▲上面有四个卡扣（红框标注处），可以用小的一字锥等小心按下卡扣，将键盘扣起。
这里拿了2跟牙签，先用一根按下隐藏的卡扣（是可以看到的），用另一根翘起这点。
然后再逐一按下另外三个卡扣，将整个键盘拿下，注意因为键盘下面可能还有双面胶（或者其他胶水），所以可能需要用点力。
可以慢慢的用力，后面还有细线尽量小心一点。
▲扣起键盘后，别着急拿下来，小心下面的排线▲注意这个排线卡扣是水平向外推开(但不能拿下来)，然后抽出键盘排线。
抽线的时候可以拿着排线上面的那个蓝色的硬片（组装的时候也一样）。
这是目前拆下的电池和排线合影一张现在你就会看到键盘下面的5颗螺丝和2个排线卡扣了。
关于螺丝位置，在这里提醒大家一点，如果怕装回来的时候将螺丝位置搞错可以考虑拿张纸将位置分别画好，然后将卸下的螺丝都放在纸上，或者用有小格子的盒子将每个面拆下的螺丝分别盛放，并做好标记（主要是螺丝的大小，外盒上面都印的有，注意观察）。
能记得住或者熟悉了就不必了这里已经看到风扇上面的积灰了小十字锥注意这儿的卡扣跟先前拆键盘排线时候不一样这儿的卡扣需要往上推（需要轻轻往上翘）如下图：这两个卡口处可以用镊子轻轻往上翘，然后把排线水平抽出，如下图：另外注意记下这儿螺丝的大小好了，现在需要将本子再次反过来，到背面（D）面卸下这儿的所有螺丝然后，拿掉D面硬盘与内存的挡板现在你就能看见硬盘和内存了顺便把光驱拿下来如果只是加内存的话，拆掉电池后，你应该是从上面拆硬盘与内存挡板开始拆下来的光驱接下来拆内存和硬盘：先向两边同时打开卡扣然后将内存如图示的方向抽出记得将内存旁边网卡的一颗螺丝也拆下来还有连接线（此处的线很脆弱要注意了）。
华硕K43系列笔记本电脑拆机清灰图文教程
（转载）华硕K43系列笔记本电脑拆机清灰图文教程日期：2014-06-08 02:02 来源：合肥修电脑作者：老刘快速导航1.拆机前的准备2.拆键盘3.拆C壳的螺丝和排线4.拆D壳的螺丝和排线5.拆卸主板6.拆卸散热器并清理灰尘7.安装散热系统8.安装注意事项AS US（华硕）K43系列笔记本电脑清灰比一般的笔记本清灰要困难得多，即使是清理一下风扇上的灰尘，也需要把所有的部件全部拆下来才能清理，下面合肥电脑维修网老刘就来对华硕K43系列笔记本电脑拆机清灰过程作一个详细的图文讲解。
图1：华硕K43S J笔记本这次所拆的笔记本为华硕K43S J，如图1所示，这个系列中还有其它的小型号，但是只要型号是以K43开头的，拆机清灰的方法都是大同小异，下面我们来看具体步骤。
一、拆机前的准备AS US（华硕）K43系列笔记本电脑拆机需要十字型螺丝刀大小各一把、一字型小螺丝刀一把、镊子和钟表批，如图2所示，如果没有钟表批也可以用小螺丝刀替代。
图2：拆机所需的工具无论拆什么笔记本，第一步首先要把电池取下来，以免带电操作损伤元器件，这一步相信大家都会，如图3所示，笔记本的D壳朝上，打开左边的电池锁，右边的栓子向外拉，电池就取出来了。
图3：取出电池二、拆键盘把笔记本C壳朝上，在键盘上最上方可以看到4个卡扣，如图4所示。
图4：四个卡扣用一字型螺丝刀或镊子向里按下隐藏的卡扣，再撬起键盘上的这个地方，如图5所示。
图5：解开键盘卡扣按同样的方法把另外的三个卡扣解开，整个键盘拿下就拆下来了，取下键盘的时候不要用力过猛，因为键盘下面还有排线，如图6所示。
图6：键盘与主板的排线这根排线的卡扣要水平向外推开，推开卡扣后抽出键盘排线，抽排线的时候可以拉着排线上面的蓝色的塑料片向外抽，如图7所示。
图7：抽出键盘排线现在我们已经把电池和键盘拆下来了，如图8所示。
图8：拆下来的电池和键盘三、拆C壳的螺丝和排线拆下键盘后就会看到键盘下面的5颗螺丝和2个排线卡扣了，这里我要提醒大家：最好用有小格子的盒子将每个面拆下的螺丝分别盛放，并做好标记，以免装的时候记错了。
ThinkPadT530_T530i_W530中文版拆机用户教程
ThinkPad T530/T530i/W530中文版拆机用户教程一、准备工作螺丝刀（一字和十字）镊子橡皮手套（可选，以防滑手）2. 断开电源：确保笔记本电脑已关机，并拔掉电源适配器、电池和所有外接设备。
3. 防静电措施：在进行拆机操作前，请确保您已采取防静电措施，以免损坏电脑部件。
二、拆解步骤1. 拔掉电池将笔记本电脑翻转至底部朝上。
找到电池仓，使用一字螺丝刀撬开电池锁扣，然后轻轻将电池从插槽中取出。
2. 拆卸底盖底部共有若干颗螺丝固定底盖，使用十字螺丝刀将其逐一拧下，并放置在固定位置以免丢失。
拧下所有螺丝后，用一字螺丝刀沿底盖边缘轻轻撬动，使底盖与机身分离。
注意，底盖与机身之间可能有卡扣，需小心操作。
3. 拆卸内存条找到内存条插槽，用手轻轻按下内存条两端的卡扣，内存条会自动弹出。
将内存条从插槽中取出，注意内存条方向。
4. 拆卸硬盘找到硬盘仓，使用十字螺丝刀拧下固定硬盘的螺丝。
将硬盘从插槽中轻轻取出，注意硬盘连接线。
5. 拆卸无线网卡无线网卡通常位于主板靠近屏幕的位置，找到无线网卡插槽，使用十字螺丝刀拧下固定螺丝。
将无线网卡轻轻从插槽中拔出。
三、进一步拆解主板及散热系统6. 拆卸键盘将笔记本电脑翻转至正面朝上，找到键盘上方的固定螺丝，使用十字螺丝刀拧下。
然后，用一字螺丝刀轻轻撬动键盘边缘，使其与机身分离。
键盘下方可能有连接线，小心拔出键盘连接线。
7. 拆卸触摸板在键盘下方，找到触摸板的固定螺丝，使用十字螺丝刀拧下。
将触摸板轻轻从机身中取出，注意触摸板连接线。
8. 拆卸主板拧下主板上的所有固定螺丝，注意螺丝的位置和大小，以便后续组装。
轻轻拔出主板与机身连接的接口，如：USB、VGA、电源接口等。
然后，将主板从机身中取出，注意主板与机身之间可能存在的排线。
9. 拆卸散热系统找到散热风扇，拧下固定风扇的螺丝。
将散热风扇从主板上轻轻拔出，注意风扇连接线。
接着，拆卸散热铜管与CPU、GPU的连接，使用适当力度，避免损坏部件。
华硕笔记本 K53T 拆机清灰
我看网上很多人都在找拆机教程，也没有谁有一个很详细的教程，于是拆机完后，突然想给大家做一个，供大家参考参考！我这电脑，华硕K53T，两年前4400买的，感觉有点小亏，用到现在（两年多吧），一直没清灰，我看他散热还不错，以为没灰，打开之后才发现我错了，里面好多灰。
这是第三次拆机，前两次都没成功。
下面会给大家讲到。
先下电池，螺丝什么的基本的，我就不说了，我只说一些比较重点的。
螺丝这个东西没跟任何东西连接，我之前还以为是排线了硬盘可以直接抠出来这里是硬盘的接线位置内存条无线网卡扒开后，内存条会弹出来一点，然后你就懂了这个螺丝扭下来后，光驱可以直接拔出光驱这里有两个螺丝，我的上面这个灰常难扭开，都扭的不成样了。
这使我第二次放弃一号螺丝对了，有人说这里的壳子很不好下，我的也是，这是我第一次没成功拆机的原因!（由于我之前的马虎，现在觉得差图，不好意思啦，各位读者见谅！）------扭开一号螺丝后，可以直接扒开！我之前不敢扒，所以没打开，除了一号螺丝，里面有6个卡子，2个死卡子，4个活卡子！红色为活卡子，蓝色为死卡子。
按图，可以抠出壳子，放心，壳子坚硬着了！记住两根线的位置，别插错了这两个螺丝是锁住键盘的，扭下这两个后，前面的键盘就很好拆了这里有三个卡子，用平型起子把上面的弧形的卡子向上扒，键盘就会起来了。
这个排线很好拆，把黑色的轻轻向上一扒，就开了（黑色的不会掉下来）看到没，有破损，是我搞的~~啊啊啊啊啊啊把白色的向右扒，然后排线就可以拉出来了，很好拉。
（我之前以为是吧黑色的向上扒，扒不动，就用起子撬，结果就破了。
教训啊！还好没破的彻底）白色的向上扒，然后排线就可以直接拉出来了三个螺丝扭下来后，这个壳子就可以下下来了，只是周围还有几个卡子而已。
可以用一字型起子慢慢的撬开。
两个喇叭的位置，设计的有点不合理啊DVD驱动器散热器CPU在它下面我是清完灰之后才拍的，所以。
之前这里好多灰喇叭DVD驱动器这个明明可以直接拔下来，可是就是拔不下来，不敢再硬来了，怕又有悲剧这是个排线扭下几个螺丝后，这个主板就可以直接下下来了用手向上拉这个黑色的带子，用一字型起子在旁边轻轻地撬（应该可以直接拉开，我的就是直接拉开的） 后来发现，这两个螺丝可以不用扭下来，这是固定硬盘接线柱的如果有排线没拆开的，下主板时注意点，我的这个没下下来，我之前提到过CPU 在里面因为是清理完才拍的，所以没多少灰尘了AMD A6-3400M,上面白色的是硅脂，用于导热的刚拆开的时候，这里已经被堵死了，全是灰上面还有灰，不好刷啊到此，电脑基本拆完了，再把电脑装起来的话也就很简单了。
K470-i3拆机图
K470简易拆机,虽没有男人的大师风范,也没有metereo 朋友的详细.但是也是神K来着!!晚上想把键盘给拆了看看,后面就想再拆点,就把机子稍微拆了点.本来想这几天怎么都不见入手朋友的拆机图,(大家都没有,我也可以赚个加精).等我拆完了看到坛上metereo 朋友上了.那具体的文字我就不上了，就上几张用手机拍的图了,让大家稍微看下里面的结构!!顺序也就不排了! metereo 朋友那已经写的比较详细了!器材:N95 8GB时间:2010-09-24 快门:1/34 光圈:F/2.8 焦距:5毫米感光度:200器材:N95 8GB时间:2010-09-24 快门:1/53 光圈:F/2.8 焦距:5毫米感光度:160器材:N95 8GB时间:2010-09-24 快门:1/53 光圈:F/2.8 焦距:5毫米感光度:125器材:N95 8GB时间:2010-09-25 快门:1/5 光圈:F/2.8 焦距:5毫米感光度:200器材:N95 8GB时间:2010-09-24 快门:1/34 光圈:F/2.8 焦距:5毫米感光度:250器材:N95 8GB时间:2010-09-24 快门:1/111 光圈:F/2.8 焦距:5毫米感光度:100器材:N95 8GB时间:2010-09-24 快门:1/53 光圈:F/2.8 焦距:5毫米感光度:100器材:N95 8GB时间:2010-09-24 快门:1/34 光圈:F/2.8 焦距:5毫米感光度:200器材:N95 8GB时间:2010-09-24 快门:1/34 光圈:F/2.8 焦距:5毫米感光度:200器材:N95 8GB时间:2010-09-24 快门:1/111 光圈:F/2.8 焦距:5毫米感光度:200器材:N95 8GB时间:2010-09-24 快门:1/34 光圈:F/2.8 焦距:5毫米感光度:400器材:N95 8GB时间:2010-09-24 快门:1/26 光圈:F/2.8 焦距:5毫米感光度:500器材:N95 8GB时间:2010-09-24 快门:1/34 光圈:F/2.8 焦距:5毫米感光度:400器材:N95 8GB时间:2010-09-24 快门:1/53 光圈:F/2.8 焦距:5毫米感光度:160器材:N95 8GB时间:2010-09-24 快门:1/34 光圈:F/2.8 焦距:5毫米感光度:250器材:N95 8GB时间:2010-09-25 快门:1/5 光圈:F/2.8 焦距:5毫米感光度:100器材:N95 8GB时间:2010-09-24 快门:1/53 光圈:F/2.8 焦距:5毫米感光度:100器材:N95 8GB时间:2010-09-24 快门:1/111 光圈:F/2.8 焦距:5毫米感光度:160器材:N95 8GB时间:2010-09-24 快门:1/34 光圈:F/2.8 焦距:5毫米感光度:100器材:N95 8GB时间:2010-09-24 快门:1/34 光圈:F/2.8 焦距:5毫米感光度:125器材:N95 8GB时间:2010-09-24 快门:1/8 光圈:F/2.8 焦距:5毫米感光度:100器材:N95 8GB时间:2010-09-24 快门:1/8 光圈:F/2.8 焦距:5毫米感光度:100器材:N95 8GB时间:2010-09-24 快门:1/34 光圈:F/2.8 焦距:5毫米感光度:200器材:N95 8GB时间:2010-09-24 快门:1/9 光圈:F/2.8 焦距:5毫米感光度:100+器材:N95 8GB时间:2010-09-24 快门:1/34 光圈:F/2.8 焦距:5毫米感光度:200晚上拆了，把键盘下面掂了点海面,起到了作用.这次K470的键盘确实做的不到位,本来里面有卡位的,但是没有全部上,好象右边才上了一个,左边两个.卡位预留位浪费了..。
IBM-T43笔记本详细拆解流程教程!（IBM-T40,T41,T42笔记本同一模板）
IBM-T43笔记本详细拆解流程教程!（IBM-T40,T41,T42笔记本同⼀模板）
很多⼈都说IBM T43是蓝⾊巨⼈最后的⼀批经典笔记本电脑，在联想接⼿后开始⽣产T60。
T43
笔记本可以说是很经典的了，但还是有不少⼩⽑病，等下我们会⼀⼀列出！！
下⾯步⼊正题：
当然⾸先需要准备⼀台笔记本，T43拆解才能开始！！
1.先将T43的电池取下来如下图
2.将 T43的内存拆下，但你必须先将内存盖拆下来，如下图：
看到内存如何取出了吗？？⽤⼤拇指将两⽚固定内存的钢⽚往两变拨即可：
3.开始拆键盘了。
将图⽚下所指⽰的螺丝全部拧开，以保证下步拆解键盘顺利！
也就是下⾯图⽚中看到的键盘⼩LOGO 的螺丝全部拧掉！
再回到笔记本正⾯：如图⽤⼿将笔记本键盘从T43中取出来！注意键盘的排线需要先拆下来哦！
4.拆下键盘后的笔记本内部
5.我们还需要将T43主板上的BIOS拆掉！
6.下⾯是开始拆屏幕做准备。
将上⾯螺丝拧掉
来张特写的
将笔记本再合上，然后移动到笔记本硬盘的位置。
我们现在将硬盘拆解下来，其实这个应该在拆键盘前拆⽐较好点！！
螺丝拧开后，就可以将T43的硬盘从笔记本内取出！！图拨开即可！！
拆解后背⾯的内存拆解也是⼀样的！
我们最后九需要拆笔记本的掌托了，看好下⾯带圈的螺丝需要全部拧掉哦！！
也就是带这个图标的：
螺丝全部卸载了后我们就可以吧笔记本再翻到正⾯，先将连接掌托的数据线拆下后，直接⽤⼿提就可以了！
键盘拆下了：
天线拨掉！！
再就是和拆内存⼀样，将⽆线拆下来
T43笔记本的拆解到这为⽌，下次我们将详细解析T4系列笔记本电脑的内部结构！。
华硕k53t配置怎么样？华硕k53t清灰教程
华硕k53t配置怎么样？华硕k53t清灰教程华硕k35t这款笔记型电脑在市面上的销售很广泛，因此，可以得知，它的使用频率也一定是很高的。
500GB的硬碟储存再加上2GB的记忆体，足够华硕k35t这款笔记型电脑存储许多的电视剧了。
华硕k53t配置接着我们再看一下这款华硕笔记本它的具体配置，这款华硕笔记本，它配备了一个英特尔的i5处理器，相较于上一代的华硕笔记本来讲，运行速度更快，同时CPU和显卡的温度进行了有效的降温，这样即使我们在运行一些大型任务或者是3d游戏的时候，电脑的温度也不会太高。
华硕笔记本它的萤幕尺寸，为15.6英寸，所以他算得上是一款大屏电脑，因此特别适合用这款电脑打游戏或者是观看一些高清视频，相信肯定能够带给我们一种前所未有的视觉盛宴，同时这款华硕笔记本它的重量十分的轻盈只有区区的两公斤，相较于其他的大屏电脑来讲，重量更轻，可以做到随身携带。
华硕k53t价格华硕k53t参考价格：￥3799华硕K53T采用了一块15英寸LED背光的显示幕，同时加入Splendid 靓彩技术，通过Fn+C键可对色彩模式进行选择，萤幕边框采用了时尚的光亮工艺材质，在顶部中央，集成一颗200W图元摄像头。
华硕k53t拆机1.拆机的时候，首先就是要为笔记本拆卸掉电池。
电池的拆卸非常简单，只需要将锁扣打开，电池就可以轻松卸载。
当然，卸载之后要等待五分钟，再去进行后续拆机处理。
2.华硕k35t这款笔记本的背面一共有八个小螺丝，用螺丝刀拆掉，然后将小后盖取出，便可以看到硬碟了。
这个时候，硬碟式的四个螺丝也要小心翼翼的卸掉。
华硕k53t怎么样外观靓丽，功能强劲，4核笔记本比I5的好。
AMD Llano APUA6-3400M 处理器，虽然是1.4GHZ的，但是据说支持睿频到2.4GHZ。
显卡给力，支持双显卡交火。
交过后显卡是HD6750，各种大型游戏，极品14,2K11等玩著一点都不卡。
散热给力，极品跑2小时，温度60多度，掌托处完全是凉的，性价比给力。
华硕K40,K50,k系列笔记本拆解详细教材!
华硕K40,K50,k系列笔记本拆解详细教材！在国内销售的ASUS-K系列实在是比较少，但是有不少朋友还是在香港或者朋友从国外带来的这个系列，不过2009年后，这个型号开始在国内销售火爆，主要的原因是价格低廉，性价比非常高，价格直逼国内二线品牌的价格，甚至有的型号比同等次的同方，紫光等都便宜，所以在国内销售相当不错，不过由于价格低廉，很多材质都是采用同累产品中最便宜的，所以整体上来说返修率比较高，如散热问题就是其中之一，保修也由普通的两年降低到了一年，所以不少网上的朋友开始自己动手拆解K40以及K50等清理风扇。
下面开始我们的拆机过程，非常多的图片：ASUS-K-disassemble-laptop-01.jpg (61.63 KB)待拆机的K40.K50笔记本，外壳是黑色的钢琴烤漆，做工还算是同价格当中非常不错的了ASUS-K-2.jpg (61.57 KB)电池位置在笔记本背面的左下位置ASUS-K-3.jpg (48.25 KB)注意屏幕转轴后面的位置，有四颗螺丝，我们需要将他们拧开ASUS-K-4.jpg (78.03 KB)然后看到背面位置，将整个模块往前面推，如图中我们已经标注了ASUS-K-5.jpg (99.38 KB)推开这个后盖后，笔记本主板基本所有的部件都能看到了，电池位置，以及风扇，硬盘都能在这里拆开ASUS-K-6.jpg (66.75 KB)光驱位置我们需要拧开背面标注的这个红丝螺丝，如下图中，拧开后将光驱抽出来即可ASUS-K-7.jpg (60.38 KB)K40,K50的硬盘位置有四个螺丝固定，拧开后用手往箭头方向抽出来即可ASUS-K-8.jpg (70.91 KB)可以看到拆机K40,K50后，这个笔记本采用的是希捷的硬盘ASUS-K-9.jpg (83.11 KB)内存的位置，采用了重叠的设计节省空间ASUS-K-10.jpg (92.46 KB)如果你想清理风扇的话就看清楚这里，将红色标注的螺丝拧开清理风扇即可ASUS-K-11.jpg (84.58 KB)键盘的上面有很多卡口，如果你要拆请看下面的特写ASUS-K-12.jpg (67.6 KB)特写中能看到这样的卡口一共在K40,K50,5个这样的ASUS-K-13.jpg (79.49 KB)卡口打开后我们将键盘从上面往下面取出来ASUS-K-14.jpg (67.97 KB)但是注意上面的排线接口ASUS-K-16.jpg (39.75 KB)我们来张特写，将整个锁扣打开，按照箭头方向推开ASUS-K-17.jpg (86.9 KB)K40.K5.K70拆解的键盘就这样下来了，本次拆机就这样了。
米3拆机教程
米3拆机教程“美容“工具我们先用卡针将卡槽弄出来。
卡槽里暗藏玄机——有两颗小螺丝，一定要注意。
看就这这两颗小家伙，一定要记得把它们拧出来。
为了把三爷的后盖拆出来，我们要借助撬片的力量，朝着图片上的位置将撬片小心插进去。
沿着箭头的方向小心的滑动，一点一点的将后盖撬起来。
就这样，我们就可以把三爷的后盖打开了。
拆下后盖，三爷的后背就一目了然。
被圈住的全是螺丝，一定要把它们完全拧出来。
我拧。
螺丝全部被拧出来咯。
拧出来的螺丝一定要分开保存好，因为螺丝大小不一样的哦，不要到装机的时候螺丝宁部队咯用撬片将下面的小后盖撬开。
朝着箭头的方向将小后盖拉开。
我们用同样的方法，利用撬片从右上角开始将主板后盖撬开。
撬开一边后，继续撬另一边，让主板后盖能更轻易拆卸下来。
撬开后，我们将主板后盖翻开，这里要小心，因为三爷的电池排线是连在主板后盖上的，不能用力将主板后盖拆开，以免将电池排线损坏。
接下来，我们就用撬片将电池排线小心的撬开，这样才能将主板后盖分离开。
拉着电池贴将电池小心的拨开。
看，主板后盖和电池还有小后盖就被我们拆开了。
看，主板上还有两颗小螺丝稳固在主板上。
同样的，我们将主板上的螺丝也拧下来。
接下来就要用到撬棒了。
用撬棒小心的将尾插排线撬开。
接着讲显示屏排线撬开。
然后到触摸排线。
轮到天线的时候我们要换成镊子夏新的将天线的卡扣打开。
这时我们就要戴上我们的防静电手套，因为尽量避免直接用手触摸主板引起静电反应。
注意了，主板下面还藏着按键排线，在翻开主板的时候不能大力“连根拔起”一定要先用撬棒将按键排线先挑开才能将主板取下来。
将拆下的主板放进防静电的袋子中。
新屏和旧屏的对比。
由于新屏上没有配件，所以接下来我们要利用“移花接木”大法将旧屏上所有的配件全部都装接在新屏上。
用镊子小心的将前置摄像头的小框框夹出来。
这颗小东西可不能漏了。
这可是降噪麦克风，重要性你们都懂的。
听筒也是一样，用镊子夹出来。
注意了，这里潜伏着一颗小螺丝，一定要将它拧出来，要不将拧掉螺丝的感应排线用镊子夹出来。
T43笔记本拆解教程
T43笔记本拆解教程(总23页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--拆解笔记本教程对于笔记本电脑维修工作人员来说，拆机是笔记本电脑维修的第一步，也是很重要的一步。
因为笔记本电脑与台式电脑有着本质的区别，就算是同一个品牌，它的机型不同，外观及内部结构也是不同的，也并没有一个统一的标准来规范。
笔记本电脑的集成度非常高，内部的元器件也非常精密，如果在拆装过程中稍有疏忽便会造成很严重的后果。
鉴于拆装机的重要性，现下面就针对IBM最经典的T4X机型的拆装做一个介绍。
1. 笔记本电脑电池的拆卸在笔记本电脑的拆卸过程中，我们要做的第一步就是要把电池取掉，这样避免了带电作业的危险性。
具体步骤如图所示。
把电池锁定开关拨到朝“1”所示的位置。
按图所示把另一电池锁拨到“2”所示的方向，手握住电池朝“3”箭头所示方向拖出就可以了。
2. 笔记本电脑光驱的拆卸如图所示，把小开关向“1”所示方向推去时光驱拖钩就会向“2”所示方向弹出，然后向弹出的方向拉伸即可。
如图所示，这时光驱已经出来一半了，拖住光驱的底部向“3”所示方向平行拖出即可。
3. 笔记本电脑硬盘的拆卸如图所示，先取掉固定硬盘的螺丝如“1”所示。
如图所示，把笔记本电脑打开，成半开状态。
双手向“2”所示的方向拖出。
4. 笔记本电脑扩展内存的拆卸如图所示，打开内存盖螺丝“1”，拖起有螺丝的一端向“2”方向抬起即可。
如图所示，打开内存插槽盖后，把内存两边的卡子按照“3”所示方向分开。
按照“4”所示的方向取出内存。
5. 笔记本电脑键盘的拆卸如图所示，把图中“1”所示的4条螺丝拧掉。
如图所示，按照“2”所示的方向向前推键盘即可，使键盘松落。
如图所示，键盘这时可以取下，但要注意键盘与主板的连线。
用力不要过大以免损坏键盘线，按照“1”所示的方向拔出接口即可。
6. 笔记本内置内存的拆卸如图所示，取下键盘后你会看到键盘下有一条内存，这时按照“1”、“2”所示的方向取下内存即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
我看网上很多人都在找拆机教程，也没有谁有一个很详细的教程，于是拆机完后，突然想给大家做一个，供大家参考参考！
我这电脑，华硕K53T，两年前4400买的，感觉有点小亏，用到现在（两年多吧），一直没清灰，我看他散热还不错，以为没灰，打开之后才发现我错了，里面好多灰。
这是第三次拆机，前两次都没成功。
下面会给大家讲到。
先下电池，螺丝什么的基本的，我就不说了，我只说一些比较重点的。
螺丝
这个东西没跟任何东西连
接，我之前还以为是排线了硬盘可以直接抠出来
这里是硬盘的接线位置
内存条
无线网卡
扒开后，内存条会弹出来一点，然后你就懂了
这个螺丝扭下来后，光驱可以直接拔出
光驱这里有两个螺丝，我的上面这个灰常难扭开，都扭的不成样了。
这使我第二次放弃
一号螺丝
对了，有人说这里的壳子很不好下，我的也是，这是我第一次没成功拆机的原因!（由于我之前的马虎，现在觉得差图，不好意思啦，各位读者见谅！）------扭开一号螺丝后，可以直接扒开！我之前不敢扒，所以没打开，除了一号螺丝，里面有6个卡子，2个死卡子，4个活卡子！
红色为活卡子，蓝色为死卡子。
按图，可以抠出壳子，放心，壳子坚硬着了！
记住两根线的位
置，别插错了
这两个螺丝是锁住键盘的，扭下这两个后，前面的键盘就很好拆了
这里有三个卡子，用平型起子把上面的弧形的卡子向上扒，键盘就会起来了。
这个排线很好拆，
把黑色的轻轻向上
一扒，就开了（黑
色的不会掉下来）
看到没，有破损，
是我搞的~~啊啊
啊啊啊啊
把白色的向右扒，然后排线就可以拉出来了，很好拉。
（我之前以为是吧黑色的向上扒，扒不动，就用起子撬，结果就破了。
教训啊！还好没破的彻底）
白色的向上扒，然后排线
就可以直接拉出来了
三个螺丝扭下来后，这个壳子就可以下下来了，只是周
围还有几个卡子而已。
可以用一字型起子慢慢的撬开。
两个喇叭的
位置，设计
的有点不合
理啊
DVD驱动器散热器
CPU在它下面
我是清完灰之后才拍的，所以。
之前这里好多灰
喇叭DVD驱动器
这个明明可以
直接拔下来，可
是就是拔不下
来，不敢再硬来
了，怕又有悲剧
这是个排线
扭下几个螺丝后，这个主板就可以直接下下来了
用手向上拉这个黑色
的带子，用一字型起子
在旁边轻轻地撬（应该
可以直接拉开，我的就
是直接拉开的） 后来发现，这两个螺
丝可以不用扭下来，
这是固定硬盘接线
柱的
如果有排线没拆开
的，下主板时注意
点，我的这个没下下
来，我之前提到过
CPU 在里面
因为是清理完才拍的，所以没多少灰尘了
AMD A6-3400M,上面白色的是硅脂，用于导
热的
刚拆开的时候，这里
已经被堵死了，全是
灰
上面还有灰，
不好刷啊
到此，电脑基本拆完了，再把电脑装起来的话也就很简单了。
提醒一句：别把某些位置搞错了（螺丝，排线）。
