椭圆带通滤波器的设计
一种微带准椭圆函数带通滤波器的研制
real and
imaginary frequencies[J].IEEE
ry
Trans.Microwave Theo-
and Tech。1976,24:172—181. and
图5
传输特性测试曲线
[3]J.S.Hong
M.J.Lancaster.Design of highly aelee・
a
tive mierostrip bandpass filters with uation poles
—63.
■ 位
J
舶
『
l .}
/
\
[5]申凯,王光明,郑武团.微带阶跃阻抗谐振器小型化滤
枷
-
I
I
波器的精确设计[J].中国电子科学研究院学报,
I
囊取OSz) 图6设计仿真曲线
。、
2008.3(2):195—198. [6]M.Makimoto,S.Yamashita.无线通信中的微波谐振器 与滤波器[M】.赵宏锦,译.北京:国防T业出版社,
2.Military Representative Office of PLA in No.786 Operation,Xihn Shanxi Abstract:The quasi—・elliptic function filter with Chebyshev filter.Based
on one
万方数据
淮
阴工学院学报
2008笠
图1 ,‘:_
7
准椭圆函数滤波器低通原型等效电路
由式(2)给出
gI
2si凡五71" 2——
glgi—I:譬囊譬㈦.1五
一
“=瓦≯玄
即
椭圆滤波器的设计

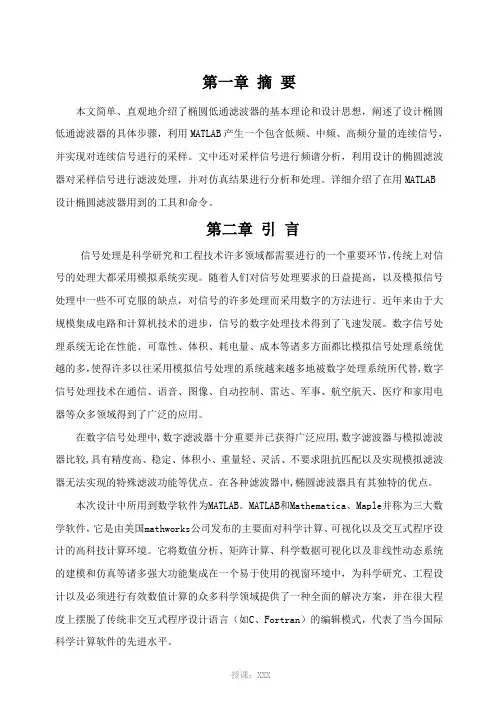

第一章摘要本文简单、直观地介绍了椭圆低通滤波器的基本理论和设计思想,阐述了设计椭圆低通滤波器的具体步骤,利用MATLAB产生一个包含低频、中频、高频分量的连续信号,并实现对连续信号进行的采样。
文中还对采样信号进行频谱分析,利用设计的椭圆滤波器对采样信号进行滤波处理,并对仿真结果进行分析和处理。
详细介绍了在用MATLAB设计椭圆滤波器用到的工具和命令。
第二章引言信号处理是科学研究和工程技术许多领域都需要进行的一个重要环节,传统上对信号的处理大都采用模拟系统实现。
随着人们对信号处理要求的日益提高,以及模拟信号处理中一些不可克服的缺点,对信号的许多处理而采用数字的方法进行。
近年来由于大规模集成电路和计算机技术的进步,信号的数字处理技术得到了飞速发展。
数字信号处理系统无论在性能、可靠性、体积、耗电量、成本等诸多方面都比模拟信号处理系统优越的多,使得许多以往采用模拟信号处理的系统越来越多地被数字处理系统所代替,数字信号处理技术在通信、语音、图像、自动控制、雷达、军事、航空航天、医疗和家用电器等众多领域得到了广泛的应用。
在数字信号处理中,数字滤波器十分重要并已获得广泛应用,数字滤波器与模拟滤波器比较,具有精度高、稳定、体积小、重量轻、灵活、不要求阻抗匹配以及实现模拟滤波器无法实现的特殊滤波功能等优点。
在各种滤波器中,椭圆滤波器具有其独特的优点。
本次设计中所用到数学软件为MATLAB。
MATLAB和Mathematica、Maple并称为三大数学软件,它是由美国mathworks公司发布的主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。
它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中,为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案,并在很大程度上摆脱了传统非交互式程序设计语言(如C、Fortran)的编辑模式,代表了当今国际科学计算软件的先进水平。
LC椭圆函数带通滤波器的设计及仿真
LC椭圆函数带通滤波器的设计及仿真第13卷第5期2008年10月哈尔滨理工大学J0URNALHARBINUNIV.SCI.&TECH.V01.13No.5Oct.,2008LC椭圆函数带通滤波器的设计及仿真常会敏,张礼勇,蒋辉雄(哈尔滨理工大学测控技术与通信工程学院,黑龙江哈尔滨150040)摘要:椭圆滤波器在各种滤波器中具有其自身独特的优点,但设计过程往往比较复杂.本文给出了一种简易的计算方法.这种方法需要的初始值数据较少,设计步骤简练,计算量小.并用PSPICE仿真软件分别对椭圆函数低通,高通,带通滤波器进行设计和仿真分析,仿真结果证明了这种滤波器设计方法的有效性.关键词:椭圆函数滤波器;PSPICE仿真;传输特性;耦合器中图分类号:TN713文献标识码:A文章编号:1007—2683(2008)05—0021—04 TheDesignandSimulationofLCEllipticBand——passFilterCHANGHui—min,ZHANGLi—yong,JIANGHui—xiong(SchoolofMe~ure—controlTechnologyandCommunicationEngineering,HarbinUniversityofScienceandTec hnology,Harbin150040,China)Abstract:Throughallkindsoffilters,theellipticoneshaveparticularadvantages,buttheirdes ignprocessesaremorecomplicated.Thisthesismakesuseofaneasycalculationmethodwithsampledesigningsteps,lowcom—putationalcomplexityandneedinglessoriginalvaluedata.PSPICEsimulationsoftwareisus edtodesignandsimu—lateellipticlow—pass,high—passandband—passfilters,andthesimulationresultsshowtheeffectivenessofthescheme.Keywords:ellipticfilter;PSPICESimulation;transmissioncharacteristic;coupler带通滤波器的应用非常广泛,涉及到各个领域.带通滤波器性能的优劣,对提高接收机信噪比,防止邻近信道干扰,提高设备的技术指标,具有十分重要的意义.滤波器的设计技术已比较成熟,根据设计要求,首先确定滤波器的曲线和类型,以及滤波器的阶数,根据设计参数确定具体曲线和归一化元件值,再根据实际去归一化得到实际的元件值.1一种模拟带通滤波器本文通过设计一个1M到30M的【C模拟带通滤波器来表述一种设计方法,如图1所示.设计指标收稿日期:2007—04—29基金项目:国家自然科学基金(60372104)作者简介:常会敏(1980一),女,哈尔滨理工大学硕士研究生确定如下:1)3dB截止频率分别为950k和30.5M;2)30dB截止频率分别为500k和40M;3)lM到30M之间的通带波纹小于0.2dB./\图1带通滤波器曲线由以上截止频率可知,这是一个宽带带通滤波22哈尔滨理工大学第l3卷器,故可以通过设计一个截止频率为30M的低通滤波器和一个截止频率为1M的高通滤波器级联而成.2椭圆函数低通滤波器的设计第一步:计算没计波彤参数,陡度系数为:_1.33(1)出现A…的最低阻带频率,即'=_1_3模角为sin-I1:sin南50.(3)第二步:选择归一化低通滤波器.在阻带端点以内的最小衰减至少为30dB,选择反射系数P:20%,由文[1]可知,它对应的通带波纹为0.18d13;由罔2可知,与P=20%对应的反射损耗分贝数A=13.9dB.故有/l.+A.=30dB+13.9dB=43.9dB(4)图2所示为估算椭圆函数滤波器阶数用的曲线表明,在:1.3时,n=5的滤波器可满足设计要求,具体编号为CO520,0=50..满足设计要求的归一化低通滤波器有两种形式,如图2a,和图2b所示.但考虑到在实际电路的调试过程中,一般用手工制作的电感和从市面上购买的电容相比,手制电感本身的衰减往往比电容衰减大,冈此,使用电感的总数应尽量少.在这里,低通滤波器的设计选择使用图2a形式. .工工L3£一'~;(b)另一种形图2两种归~化低通滤波器形式第三步:查表得到归一化的元件值.即:Ci=0.12031,C2=0.23421,Lz=1.12513,C3=1.61339,C4=0.71418,L4=0.76973,C5=0.81771第四步:对归一化低通滤波器进行频率和阻抗标度.将所有的电抗元件都除上一个频率标度系数(FSF),就可把一个已知滤波器响应标度到不同频率范围,即=㈤只进行频率标度后的滤波器的元件值很不实际,电容值太大,而1n的电阻值也不适宜,这种情况可以刚阻抗标度来解决.任何线性有源或无源网络,如果所有电阻和电感值乘阻抗标度系数z,而所有电容除以同样的系数z,其传递函数维持不变. 在这里,用FSF=2,rrf~=2'rr×30×10.和Z=50,对归一化低通滤波器进行频率和阻抗标度.去归一化数值的计算式为R=RZ(6)L=而L~Z(7)C=—FSF一~Z一(8)得到去归一化元件值,如图3的滤波电路所示.n图330M低通滤波电路采用PSPICE仿真软件,对30M低通滤波器电路仿真,仿真后可得到滤波器的传输特性如图4所示.3椭圆函数高通滤波器的设计弟一步:计算设计波彤参数.陡度系数为争==2(9)Ⅲ现Ai的最低阻带频率,即=丽950k=1.9(10)模角为6f=sin~1=sl~n-11=31.(11)第二步:洗择归一化高诵滤波器.第5期常会敏等:LC椭圆函数带通滤波器的设计及其仿真23 O—lo0ll.十一-'.一'.+1.O1030loo频率/MHz(a)幅频特性曲线,\,;,,.1频率/MHz(b)相频特性曲线图430M低通滤波器幅频,相频特性曲线如果1/s代替归一化低通传递函数中的,可以获得高通滤波器,低通衰减值将在等于低通频率倒数的高通频率上出现.简单地用电容替换每个电感或用电感替换每个电容,且利用元件值的倒数可以将归一化LC低通滤波器变换为相应的高通滤波器,表示为C高通=1/低通,£高通=1/C低通(12)信号源内阻和端接电阻不变.首先选择归一化低通滤波器,在阻带端点以内的最小衰减Ai至少为30dB,依然选择反射系数P=20%,由文[1]中图2—86所示的估算椭圆函数滤波器阶数用的曲线表明,在=1.9时,/I=5的滤波器可满足设计要求,具体编号为C05200:31..为使高通滤波器中电感总数最少,通常选择图2b的归一化低通滤波电路进行变换.查表得归一化低通元件值为L】=0.5773,L2=0.0834,C2=1.2413,L=1.4579,L:0.1788,C4=1.3610,L5=1.2945根据变换规则:C高通=1/L低通和L高通=1/Cf~通, 将归一化低通滤波器变换为归一化高通滤波器,变换结果如图5所示.第三步:计算得到归一化高通滤波器的元件值.C1=1.7322,C2=11.9904,L2=0.8056,图5低通到高通归一化滤波电路的变换C3=0.6859,C4=5.5928,L4=0.7348,第四步:对归一化高通滤波器进行频率和阻抗标度.低通到高通变换之后,把归一化的高通滤波器根据要求的截止频率和阻抗进行标度.这里,FSF= 2=21T×1×10,Z=50.然后同样根据计算公式(1),(2),(3)对归一化高通滤波器进行频率和阻抗标度,标度后的去归一化元件值如图6所示.1V2n图61M高通滤波电路采用PSPICE仿真软件对1M高通滤波器电路仿真,仿真后可得到滤波器的传输特性,如图7所示. O—loo||L』,一f,,VfI.1IrlrO.1lOl0o频率/MHz(a)幅频特性曲线I|lI………一,\\\-~1.01030频率/MHz(h)相频特性曲线图71M高通滤波器幅频特性和相频特性曲线删一一24哈尔滨理工大学第13卷4椭圆函数带通滤波器的设计宽带带通滤波器可通过级联一个低通滤波器和一个高通滤波器得到.这种方法的有效性是基于这样的假设:即这些滤波器即使级联,仍然保持它们自己的响应不变.如果低通和高通滤波器级联,且两个滤波器设计成具有相等的信号源阻抗和端接阻抗,它们的截止频率至少相距一个或两个倍频程,那么,每个滤波器在其通带内将有合适的端接阻抗.如果通带间隔不够, 由于阻抗变化,滤波器将相互影响,这时候常用一衰减器将两个滤波器隔离,使这种影响减至最小.1M到30M的宽带带通滤波器可通过级联一个截止频率为1M的低通滤波器和一个截止频率为30M的高通滤波器得到.两个滤波器通带间隔比较大,故不需要使用衰减器,而直接级联即可.级联成的带通滤波器电路如图8所示.5结语一l00f,|l,:—rI川I●●●●●图81M到30M带通滤波电路同样,采用PSPICE仿真软件对1M到30M的带通滤波器电路进行仿真,可得到滤波器的传输特性, 如图9所示.由文[1]知,设计滤波器时要综合考虑截止特性和相位失真的要求.截止特性好的,相位失真就严重,两者不可兼得.由图4,图7,图9的仿真特性曲线可以看出,在滤波器阻带内有零点出现(毛刺现象),这是由椭圆函数滤波器的特性决定的.根据对滤波器衰减特性的要求,此椭圆函数带通滤波器设计折中了截止特性和相位失真度,符合设计要求.同时这种方法同文[5]的方法相比较,不但克服了其繁杂性,且极大地节省计算量,设计过程非常简练. ,'\\,\,\.0.31.010301001.01030频率/MHz频率/MHz(a)幅频特性曲线(b)相频特性曲线图9IM到30M带通滤波器幅频特性和相频特性曲线电力线为非理想的随机参数通信信道,本身具有高噪声,高衰减,高畸变等特性.利用低压配电线进行高速数据通信,所使用的频段一般在1—30MHz之间.本文设计的1M到3oM带通滤波器通常用于低压电力线通信系统研究中,通常与耦合器联用,在发送端使高频信号经过滤波后耦合到低压电力线上进行传输,同时将电力线上的50Hz工频信号隔离;在接收端也同样起耦合,强电隔离,滤波作用.本文采用一种新的计算方法,用PSPICE仿真软件分别对1M到30M低通,高通,带通滤波器进行了设计和仿真分析,仿真结果与滤波器性能吻合,证明这种滤波器的设计方法是有效的.上述方法也适用于其他频段的椭圆函数低通,高通,带通滤波器的设计及仿真过程,具有一定的灵活性.为设计人员提供了一种参考,也可缩短滤波器设计时间和减少设计人员的劳动强度.参考文献:[1](美)阿瑟.B.威廉斯.电子滤波器设计手册[M].喻春轩,译.北京:电子工业出版社,1986.[2]熊俊俏,卢容德.模拟椭圆低通滤波器的设计与仿真[J].华jE航天工业学院.2001(11):66—67.[3]李秀人.用PSPICE实现电子电路的设计与分折[J].微电子与基础产品.2001(3):51—53.[4]王田,CELESTINOA.Corral,杨士中.椭圆滤波器边带优化设计方法研究[J].仪器仪表.2005(6):562—586.【5JANSARIR.EllipticFilterDesignforaClassofGeneralizedHalf- bandFilters[J].IEEETrans.1985,33(44):1146—1150.,(编辑:付长缨)。
带通滤波器设计 (2)
带通滤波器设计1. 引言在信号处理中,滤波器是一种重要的工具,用于去除或改变信号的特定频率成分。
带通滤波器是一种常用的滤波器,它可以传递一定范围内的频率成分,而抑制其他频率成分。
本文将介绍带通滤波器的基本原理和设计方法。
2. 带通滤波器的原理带通滤波器是一种频率选择性滤波器,它可以传递一定范围内的频率信号,而将其他频率信号抑制。
其基本原理是利用滤波器的频率响应特性,对输入信号进行滤波处理。
带通滤波器通常由一个低通滤波器和一个高通滤波器级联连接而成。
低通滤波器用于抑制高于截止频率的频率成分,而高通滤波器用于抑制低于截止频率的频率成分,从而实现带通滤波效果。
3. 带通滤波器的设计方法带通滤波器的设计通常包括以下几个步骤:在设计带通滤波器之前,需要确定滤波器的一些规格参数,包括中心频率、通带宽度、阻带宽度等。
这些参数决定了滤波器的性能和应用范围。
步骤二:选择滤波器的类型常见的带通滤波器类型包括巴特沃斯滤波器、切比雪夫滤波器、椭圆滤波器等。
根据具体的应用要求和设计指标,选择适合的滤波器类型。
步骤三:计算滤波器的阶数滤波器的阶数决定了滤波器的陡峭程度和相频特性。
根据设计要求和滤波器类型,计算滤波器的阶数。
步骤四:确定滤波器的传输函数根据滤波器的类型和阶数,使用滤波器设计方法计算滤波器的传输函数。
常用的设计方法包括频率折叠法、零极点法等。
根据滤波器的传输函数,采用模拟滤波器的设计方法,设计滤波器的电路结构和参数。
常用的设计方法包括电压法、电流法等。
步骤六:数字滤波器的设计对于数字信号处理系统,需要将模拟滤波器转换为数字滤波器。
常用的设计方法包括脉冲响应法、频率采样法等。
根据系统的采样率和滤波器的性能要求设计数字滤波器。
4. 带通滤波器的应用带通滤波器在信号处理领域有着广泛的应用。
例如,音频处理中常用带通滤波器对音频信号进行频率选择性处理,去除噪声和杂音。
图像处理中常用带通滤波器对图像进行频率域滤波,增强或抑制特定频率成分,实现图像增强、去噪等功能。
用MAX264构成椭圆函数滤波器的设计
用M AX264构成椭圆函数滤波器的设计山东大学电子工程系(250100) 刘立国摘 要:叙述了用开关电容有源滤波器M A X264构成椭圆函数滤波器的设计方法,并且给出了设计实例,该滤波器具有参数可调、滤波性能良好等特点。
关键词:开关电容有源滤波器M A X264 椭圆函数滤波器1 M A X264概述开关电容有源滤波器M A X264由完全相同的两个二阶滤波器组成,其中心频率、Q值及工作模式均可通过相应的引脚连接到V+或V-任意选择,中心频率的选择范围为1H Z~140kH z,外加时钟源或由晶振供芯片工作,时钟频率范围为40H Z~4M H Z,Q值选择范围为0.5~64,其工作模式设有四种,除外加时钟源或晶振外,无须外接其他元件即可实现带通、低通、高通、陷波、全通滤波,外加少许阻容元件可构成多反馈型滤波器,外加有源器件和阻容元件可构成频率可调的陷波器。
12M A X264内部结构如图1所示。
图1(接上页) (3)写“1”子程序W1W1: CL R P1.2 SETB P1.4CL R P1.4SETB P1.2SETB P1.5R ET(4)发送地址子程序LA。
地址高8位在单片机内RAM中20H,低8位在21H。
LA:M OV R0,#20HM OV R1,#00HLA1:M OV B,#08HM OV A1,@R0LA2:CL R P1.2CL R P1.4RCL AM OV P1.5,CSETB P1.4SETB P1.2DJN Z B,LA2I N C R1DJN Z R1,#2,LA3I N C R0A JM P LA1LA3:R ET(5)读1字节子程序RBY。
读出数据在A中。
RBY:A CALL RD ;读;A CALL W Z;写“0”;A CALL RD;读;A CALL LA;发送16位地址;M OV B,#8;设置读数据位数;RBY1:CL R P1.2;选通X84041;CL R P1.3;发出读信号;M OV C,P1.5;数据读入C;RL C A;C中数据移位到A;SETB P1.3;结束读信号;SETB P1.2;结束选通X84041信号;DJN Z B,RBY1;1字节未完循环;R ET;1字节读结束返回。
基于双二阶的低功耗椭圆带通滤波器设计

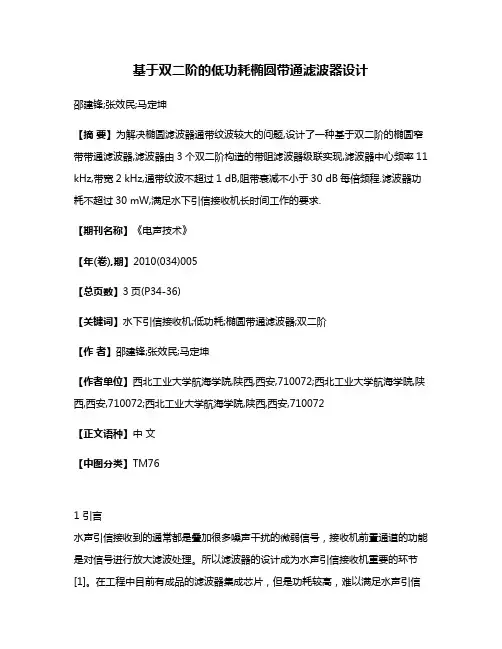

基于双二阶的低功耗椭圆带通滤波器设计邵建锋;张效民;马定坤【摘要】为解决椭圆滤波器通带纹波较大的问题,设计了一种基于双二阶的椭圆窄带带通滤波器,滤波器由3个双二阶构造的带阻滤波器级联实现,滤波器中心频率11 kHz,带宽2 kHz,通带纹波不超过1 dB,阻带衰减不小于30 dB每倍频程.滤波器功耗不超过30 mW,满足水下引信接收机长时间工作的要求.【期刊名称】《电声技术》【年(卷),期】2010(034)005【总页数】3页(P34-36)【关键词】水下引信接收机;低功耗;椭圆带通滤波器;双二阶【作者】邵建锋;张效民;马定坤【作者单位】西北工业大学航海学院,陕西,西安,710072;西北工业大学航海学院,陕西,西安,710072;西北工业大学航海学院,陕西,西安,710072【正文语种】中文【中图分类】TM761 引言水声引信接收到的通常都是叠加很多噪声干扰的微弱信号,接收机前置通道的功能是对信号进行放大滤波处理。
所以滤波器的设计成为水声引信接收机重要的环节[1]。
在工程中目前有成品的滤波器集成芯片,但是功耗较高,难以满足水声引信接收机在水下长时间(一年以上)工作的要求。
水声引信接收机不仅要求滤波器有较低的功耗,还要求滤波器通带特性好、阻带衰减快。
通常有源滤波器由电阻、电容、有源器件,以及相应的独立电源等构成,功耗相对较低[2]。
常见的有巴特沃兹(Butterworth)、切比雪夫(Chebyshev)、反切比雪夫(Inverse Chebyshev)和椭圆(Elliptic)滤波器等。
其中椭圆滤波器阻带衰减较快,但是通带纹波通常较大[3-4]。
基于上述要求,为解决椭圆滤波器较大通带纹波的问题,笔者介绍了一种基于双二阶滤波器设计一个10~12 kHz的椭圆窄带带通滤波器,满足水下引信信号的滤波处理。
2 滤波器设计[5]双二阶滤波器也叫状态变量滤波器,这个滤波器可同时获得低通(VLP)、带通(VBP)两种特性的滤波器。
毕业论文-基于椭圆函数的微波带通滤波器的设计(含外文翻译)
毕业论文-基于椭圆函数的微波带通滤波器的设计(含外文翻译)摘要近年来,由于无线通信技术的飞速发展,使电磁波频谱变得越来越拥挤,而在无线通信系统中,尤其是在接收机前端,带通滤波器性能的优劣直接影响到整个接收机性能的好坏。
因此,发展高性能,研究小型化的微波滤波器是当前非常受关注的议题。
本次基于椭圆函数的微波带通滤波器设计,首先,由要求的技术指标确定滤波器阶数;其次,通过已成熟的滤波器理论查表确定相应低通原型滤波器各元件的参数,并根据频率变换得到所需带通滤波器的电路模型;然后,借助微波电路设计的首选工程软件ADS2008对其原理图进行仿真,得到所设计的椭圆函数微波带通滤波器的21S 和11S 的数据显示图;最后通过分析数据图并不断优化设计方案以达到所设计的技术指标要求,并综合比较得到最佳的原理图及相应的元件值。
分析数据结果可得到所设计的滤波器达到了设计指标要求,表明设计设计方案可行。
关键词:椭圆函数;微波滤波器;ADSAbstractIn recent years, due to the rapid development of wireless communication technology, the electromagnetic spectrum is becoming increasingly congested. In the wireless communication system, especially in the front-end of the receiver band-pass, the performance quality of band-pass filter directly affect the performance of the receiver. Therefore, research for high-performance and miniaturized microwave filter is very popular currently.This article designs a microwave band-pass filter based on elliptic functions. Firstly, the filter order number are determined by the requirements of the technical indicators; Secondly, we look-up table to determine the parameters of the corresponding low-pass prototype filter through the mature theory of filter and according to the frequency conversion we get the circuit model of band-pass filter; Then, we simulate for its schematic by means of a microwave circuit design preferred engineering software ADS2008 and data 21S and 11S the elliptic function of the microwave band-pass filter design are shown in Figure; Finally, we analyze the data graph and optimize the design to meet the technical requirements of the design, and compare to get the best integrated schematic and the corresponding component values. The results obtained by analyzing data achieve the design requirements of designed filters and show that the design is feasible.Keywords: elliptic function; microwave filters; ADS目录第1章概论 (1)1.1 微波滤波器的研究意义 (1)1.2 微波滤波器的进展 (1)1.3 本文内容的安排 (3)第2章现代微波滤波器的设计基础 (4)2.1 基本的概念与技术指标 (4)2.2 微波网络的基本理论 (6)2.3 微波网络的参量 (6)2.3.1 转移参量(A参量) (7)2.3.2 阻抗参量(Z参量)和导纳参量(Y参量) (7)2.3.3 散射参量(S参量) (8)第3章椭圆函数滤波器综合 (10)3.1 椭圆函数滤波器的基本概念 (10)3.1.1 椭圆函数的定义 (10)3.1.2 椭圆函数滤波器的定义 (11)3.2 微波滤波器的设计方法概述 (11)3.3 归一化低通原型滤波器的一般概念 (11)3.3.1 一般低通原型滤波器的结构 (12)3.3.2 椭圆函数低通原型滤波器的结构 (12)3.4 频率变换 (14)3.4.1 由低通到高通的频率变换 (14)3.4.2 由低通到带阻的频率变换 (15)3.4.3 由低通到带通的频率变换 (15)3.5 耦合谐振器滤波器常用耦合矩阵 (16)3.5.1 环路方程 (17)3.5.2 节点方程 (19)第4章椭圆函数滤波器的设计及仿真 (21)4.1 椭圆函数带通滤波器的设计流程 (21)4.2 采用传统方法设计椭圆函数带通滤波器 (22)4.2.1 椭圆函数滤波器低通原型的确定 (22)4.2.2 椭圆函数带通滤波器电路的设计 (23)4.3 传统算法与ADS相结合设计 (26)4.3.1 椭圆函数带通滤波器阶数的确定 (26)4.3.2 椭圆函数带通滤波器电路图的设计 (26)4.4 扩大滤波器的阶数设计 (28)4.4.1 五阶椭圆带通滤波器的设计 (28)4.4.2 五阶椭圆函数带通滤波器的微调设计 (29)总结 (32)参考文献 (33)附录外文原文及翻译 (34)致谢 (69)第1章概论1.1 微波滤波器的研究意义在无线通信技术飞速发展的近几年来,滤波器作为一种二端口网络,具有让某些频率的信号顺利通过,而对另外一些频率的信号加以阻隔和衰减的频率选择特性,而目前在通信、雷达、广播、微波等领域,多频率工作应用越来越普遍,对分隔频率的要求也相应地提高了。
椭圆函数LC带通滤波器的应用设计
椭圆函数LC带通滤波器的应用设计
滤波器类型的选择可根据滤波器设计的带宽等指标和具体的应用场合来选择。
相对带宽在20%以下的为窄带滤波器,应选用窄带滤波器的设计方法来设计;相对带宽在40%以上的为宽带滤波器,应选用宽带滤波器的设计方法来设计;而介于两者之间的为中等带宽滤波器。
由上面的指标可以看出本滤波器是窄带带通滤波器。
采用巴特沃斯滤波器来设计可以使通带内具有最大平坦的幅频响应;而切比雪夫滤波器的好处是:带外抑制好,但是带内有一定的波动;本文设计的滤波器要求带外近端抑制良好(可以用切比雪夫滤波器或椭圆函数滤波器来实现,但是从后面的分析看要使用LC滤波器,而用LC滤波器的话,使用切比雪夫形式电路元件的值过于小,很难实现,这个可以用软件仿真来说明),以此可以看出,用椭圆函数滤波器更适合。
微带滤波器通过采用不同的衬底材料可以在很大的频率范围内应用(从几百MHz到几十GHz);同轴滤波器由于其微小的尺寸,制作精度很难达到;波导滤波器在小信号电平上,它的频率基本是8~100 GHz;陶瓷介质滤波器体积大,形状因子与品质因数较小;LC滤波器适用于本滤波器频段,且较容易制作和调试。
带通滤波器设计
带通滤波器设计
设计一个带通滤波器的步骤如下:
1. 确定滤波器的通带和阻带频率范围。
通带是指滤波器响应在该频率范围内保持通行的频率范围,而阻带是指滤波器响应在该频率范围内被衰减的范围。
2. 确定滤波器的通带衰减和阻带衰减要求。
通带衰减是指滤波器在通带范围内的衰减程度,阻带衰减是指滤波器在阻带范围内的衰减程度。
3. 选择一个适当的滤波器类型。
常见的带通滤波器类型包括巴特沃斯滤波器、切比雪夫滤波器、椭圆滤波器等。
不同的滤波器类型具有不同的特性和设计方法。
4. 根据滤波器类型和要求进行滤波器参数计算。
根据滤波器类型和要求,可以计算出滤波器的阶数、截止频率、极点位置等参数。
5. 进行滤波器电路设计。
根据滤波器参数,可以进行电路元件的选取和电路拓扑的设计。
6. 进行滤波器电路实现。
将电路设计转化为实际的电路布局和元件连接。
7. 对滤波器进行性能验证和调试。
利用测试仪器对滤波器进行测试和调试,确保其满足设计要求。
以上是带通滤波器的设计步骤,具体的设计过程还需要根据具体的要求和约束条件进行调整和完善。
椭圆高通数字滤波器
椭圆高通IIR数字滤波器设计学院名称指导教师班级学号学生姓名2010.06一、数字滤波器数字滤波器是对数字信号实现滤波的线性时不变系统。
数字滤波实质上是一种运算过程,实现对信号的运算处理。
输入数字信号(数字序列)通过特定的运算转变为输出的数字序列,因此,数字滤波器本质上是一个完成特定运算的数字计算过程,也可以理解为是一台计算机。
描述离散系统输出与输入关系的卷积和差分方程只是给数字信号滤波器提供运算规则,使其按照这个规则完成对输入数据的处理。
时域离散系统的频域特性:,其中、分别是数字滤波器的输出序列和输入序列的频域特性(或称为频谱特性),是数字滤波器的单位取样响应的频谱,又称为数字滤波器的频域响应。
输入序列的频谱经过滤波后,因此,只要按照输入信号频谱的特点和处理信号的目的,适当选择,使得滤波后的满足设计的要求,这就是数字滤波器的滤波原理。
数字滤波器根据其冲激响应函数的时域特性,可分为两种,即无限长冲激响应(IIR)数字滤波器和有限长冲激响应(FIR)数字滤波器。
IIR 数字滤波器的特征是,具有无限持续时间冲激响应,需要用递归模型来实现,其差分方程为:系统函数为:设计IIR滤波器的任务就是寻求一个物理上可实现的系统函数H(z),使其频率响应H(z)满足所希望得到的频域指标,即符合给定的通带截止频率、阻带截止频率、通带衰减系数和阻带衰减系数。
二、数字滤波器的设计方法IIR数字滤波器是一种离散时间系统,其系统函数为假设M≤N,当M>N时,系统函数可以看作一个IIR的子系统和一个(M-N)的FIR子系统的级联。
IIR数字滤波器的设计实际上是求解滤波器的系数和,它是数学上的一种逼近问题,即在规定意义上(通常采用最小均方误差准则)去逼近系统的特性。
如果在S 平面上去逼近,就得到模拟滤波器;如果在z 平面上去逼近,就得到数字滤波器。
1.用脉冲相应不变法设计IIR 数字滤波器利用模拟滤波器来设计数字滤波器,也就是使数字滤波器能模仿模拟滤波器的特性,这种模仿可以从不同的角度出发。
椭圆带通滤波器的设计(matlab)
燕山大学课程设计说明书题目:椭圆带通滤波器的设计学院(系):电气工程学院年级专业: 12级学号:学生姓名:指导教师:教师职称:电气工程学院《课程设计》任务书课程名称:数字信号处理课程设计基层教学单位:仪器科学与工程系指导教师:说明:1、此表一式四份,系、指导教师、学生各一份,报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
电气工程学院教务科摘要所谓数字滤波器,是指输入输出均为数字信号,通过数值运算处理改变输入信号所含频率成分的相对比例,或者滤除某些频率成分的数字器件或程序。
数字滤波器处理精度高、稳定、体积小、重量轻、灵活、不存在阻抗匹配问题。
典型的模拟滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器和贝塞尔滤波器,其中椭圆滤波器具有较好的性能。
Matlab是一套集数值计算、符号运算及图形处理等强大功能于一体的科学计算软件。
作为强大的科学计算平台,它几乎能够满足所有的计算需求。
本课结合MATLAB设计模拟椭圆滤波器。
目录第一章概论------------------------------------------------------ 1第二章信号处理原理---------------------------------------------- 22.1椭圆滤波器的基本理论-------------------------------------- 22.2采样定理-------------------------------------------------- 3第三章软件仿真设计---------------------------------------------- 43.1椭圆滤波器设计结构图-------------------------------------- 43.2设计椭圆模拟带通滤波器的步骤------------------------------ 43.3 MATLAB相关函数介绍--------------------------------------- 4第四章程序和仿真结果分析---------------------------------------- 84.1带通通滤波器设计程序-------------------------------------- 84.2仿真结果KK及分析----------------------------------------- 9参考文献-------------------------------------------------------- 13第一章概论椭圆滤波器又称考尔滤波器。
椭圆滤波器的设计
第一章摘要本文简单、直观地介绍了椭圆低通滤波器的基本理论和设计思想,阐述了设计椭圆低通滤波器的具体步骤,利用MATLAB产生一个包含低频、中频、高频分量的连续信号,并实现对连续信号进行的采样。
文中还对采样信号进行频谱分析,利用设计的椭圆滤波器对采样信号进行滤波处理,并对仿真结果进行分析和处理。
详细介绍了在用MATLAB设计椭圆滤波器用到的工具和命令。
第二章引言信号处理是科学研究和工程技术许多领域都需要进行的一个重要环节,传统上对信号的处理大都采用模拟系统实现。
随着人们对信号处理要求的日益提高,以及模拟信号处理中一些不可克服的缺点,对信号的许多处理而采用数字的方法进行。
近年来由于大规模集成电路和计算机技术的进步,信号的数字处理技术得到了飞速发展。
数字信号处理系统无论在性能、可靠性、体积、耗电量、成本等诸多方面都比模拟信号处理系统优越的多,使得许多以往采用模拟信号处理的系统越来越多地被数字处理系统所代替,数字信号处理技术在通信、语音、图像、自动控制、雷达、军事、航空航天、医疗和家用电器等众多领域得到了广泛的应用。
在数字信号处理中,数字滤波器十分重要并已获得广泛应用,数字滤波器与模拟滤波器比较,具有精度高、稳定、体积小、重量轻、灵活、不要求阻抗匹配以及实现模拟滤波器无法实现的特殊滤波功能等优点。
在各种滤波器中,椭圆滤波器具有其独特的优点。
本次设计中所用到数学软件为MATLAB。
MATLAB和Mathematica、Maple并称为三大数学软件,它是由美国mathworks公司发布的主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。
它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中,为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案,并在很大程度上摆脱了传统非交互式程序设计语言(如C、Fortran)的编辑模式,代表了当今国际科学计算软件的先进水平。
椭圆带通滤波器的设计.doc
椭圆带通滤波器的设计燕山大学课程设计说明:椭圆带通滤波器设计学院(系)名称:电气工程学院年级专业:12年级学校编号:学生姓名:讲师:教师职称:电气工程学院《课程设计》作业课程名称:数字信号处理课程设计基础教学单元;仪器科学与工程系讲师;学生姓名(专业)课程设计主题2椭圆带通滤波器技术参数的设计采样频率100赫兹,采样数100,低频、中频和高频信号频率分别为5Hz、15Hz和30Hz。
设计要求对连续信号进行采样和频谱分析,包括低频、中频和高频分量。
设计一个高通滤波器对信号进行滤波,观察滤波后信号的频谱。
(熟悉函数freqz,ellip,filter,fft)参考数据数字信号处理数据MATLAB 数据内容采集消化数据,学习MATLAB软件,计算相关参数,编写仿真程序,签署调试指导,签署基层教学单位主任在上半年的指令:1.本表一式四份,系、讲师、学生各一份,学院教务处一份。
2.学生的作业书需要装订在课程设计报告的前面。
电气工程学院教务处概要中的所谓数字滤波器,是指输入和输出都是数字信号,并且输入信号中包含的频率分量的相对比例通过数值计算处理而改变,或者某些频率分量被滤除的数字设备或程序。
该数字滤波器具有处理精度高、稳定、体积小、重量轻、灵活、无阻抗匹配问题的优点。
典型的模拟滤波器包括巴特沃斯滤波器、切比雪夫滤波器、椭圆滤波器和贝塞尔滤波器,其中椭圆滤波器具有更好的性能。
Matlab是一套集数值计算、符号计算和图形处理等强大功能于一体的科学计算软件。
作为一个强大的科学计算平台,它可以满足几乎所有的计算需求。
本课结合MATLAB设计一个模拟椭圆滤波器。
文字数据目录第1章简介第1章信号处理原理第2章椭圆滤波器基本理论第22.2章采样定理第3章软件仿真设计第43.1章椭圆滤波器设计结构图第43.2章设计椭圆模拟带通滤波器的步骤第43.3章MATLAB相关函数简介第4章程序和仿真结果分析第84.1章带通滤波器设计程序第84.2章仿真结果KK和分析第9章参考文献第13章文字数据简介椭圆滤波器又称考尔滤波器。
椭圆带通滤波器的设计(matlab)
燕山大学课程设计说明书题目:椭圆带通滤波器的设计学院(系):电气工程学院年级专业: 12级学号:学生姓名:指导教师:教师职称:电气工程学院《课程设计》任务书课程名称:数字信号处理课程设计基层教学单位:仪器科学与工程系指导教师:学号学生姓名(专业)班级设计题目2椭圆带通滤波器的设计设计技术参数采样频率100Hz,采样点数100,低频、中频、高频信号频率分别为5Hz、15Hz、30Hz设计要求产生一个连续信号,包含低频,中频,高频分量,对其进行采样,进行频谱分析。
设计高通滤波器对信号进行滤波处理,观察滤波后信号的频谱。
(熟悉函数freqz,ellip,filter,fft)参考资料数字信号处理方面资料MATLAB方面资料周次前半周后半周应完成内容收集消化资料、学习MA TLAB软件,进行相关参数计算编写仿真程序、调试指导教师签字基层教学单位主任签字说明:1、此表一式四份,系、指导教师、学生各一份,报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
电气工程学院教务科摘要所谓数字滤波器,是指输入输出均为数字信号,通过数值运算处理改变输入信号所含频率成分的相对比例,或者滤除某些频率成分的数字器件或程序。
数字滤波器处理精度高、稳定、体积小、重量轻、灵活、不存在阻抗匹配问题。
典型的模拟滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器和贝塞尔滤波器,其中椭圆滤波器具有较好的性能。
Matlab是一套集数值计算、符号运算及图形处理等强大功能于一体的科学计算软件。
作为强大的科学计算平台,它几乎能够满足所有的计算需求。
本课结合MATLAB设计模拟椭圆滤波器。
目录第一章概论---------------------------------------------------------------------------------- 1 第二章信号处理原理 --------------------------------------------------------------------- 22.1椭圆滤波器的基本理论 ---------------------------------------------------------- 22.2采样定理 ---------------------------------------------------------------------------- 3 第三章软件仿真设计 --------------------------------------------------------------------- 43.1椭圆滤波器设计结构图 ---------------------------------------------------------- 43.2设计椭圆模拟带通滤波器的步骤 ---------------------------------------------- 43.3 MATLAB相关函数介绍--------------------------------------------------------- 4 第四章程序和仿真结果分析 ------------------------------------------------------------ 84.1带通通滤波器设计程序 ---------------------------------------------------------- 84.2仿真结果KK及分析 ------------------------------------------------------------- 9 参考文献 ------------------------------------------------------------------------------------- 13第一章概论椭圆滤波器又称考尔滤波器。
matlab设计椭圆带通滤波器
椭圆带通滤波器是一种数字信号处理中常用的滤波器,具有在指定频率范围内实现带通滤波的特点。
Matlab作为一种强大的科学计算软件,可以方便地对椭圆带通滤波器进行设计和实现。
本文将介绍使用Matlab设计椭圆带通滤波器的基本原理和方法,并给出相应的实例演示。
1. 椭圆带通滤波器的基本原理椭圆带通滤波器是一种数字信号处理滤波器,其设计依据是数字信号的频域特性和滤波器的传递函数。
在滤波器设计中,一般需要确定滤波器的通带、阻带以及过渡带的频率范围,以及滤波器在这些频率范围内的增益特性。
椭圆带通滤波器相比于其他常见的滤波器如Butterworth滤波器和Chebyshev滤波器,其具有更为陡峭的通带与阻带边缘、更小的过渡带宽度、更高的阻带衰减等优点,适用于对信号频率精确要求较高的应用场景。
2. 椭圆带通滤波器的设计步骤椭圆带通滤波器的设计主要包括两个方面:确定滤波器的频率响应特性和实现滤波器的传递函数。
在Matlab中,可以利用信号处理工具箱提供的相关函数和工具进行滤波器设计和分析,以下是椭圆带通滤波器设计的基本步骤:(1) 确定滤波器的通带、阻带与过渡带频率范围;(2) 根据设计要求选择椭圆带通滤波器的滤波器类型、阶数和指定通带和阻带的最大允许波纹;(3) 使用Matlab中的ellipord函数计算椭圆带通滤波器的阶数和截止频率;(4) 利用ellip函数设计滤波器的传递函数,并计算其零极点信息;(5) 可视化滤波器的频率响应曲线和幅度响应曲线,评估滤波器的设计效果。
3. Matlab实例演示以下是使用Matlab进行椭圆带通滤波器设计的简单实例演示:(1) 确定椭圆带通滤波器的设计参数,包括通带频率范围、阻带频率范围及其对应的最大允许波纹等;(2) 使用Matlab中的ellipord函数计算椭圆带通滤波器的阶数和截止频率,例如:```matlab[order, cutoff] = ellipord(wp, ws, Rp, Rs, 's');```(3) 利用ellip函数设计滤波器的传递函数,并计算其零极点信息,例如:```matlab[num, den] = ellip(order, Rp, Rs, cutoff, 's');zplane(num, den);```(4) 绘制滤波器的频率响应曲线和幅度响应曲线,例如:```matlabfreqz(num, den);```(5) 评估滤波器的设计效果,包括通带波纹、阻带衰减、相位特性等。
椭圆高通滤波器的设计
燕山大学课程设计说明书题目:椭圆高通滤波器的设计学院(系):电气工程学院年级专业:学号:学生姓名:指导教师:教师职称:电气工程学院《课程设计》任务书课程名称:数字信号处理课程设计基层教学单位:仪器科学与工程系指导教师:说明:1、此表一式四份,系、指导教师、学生各一份,报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
电气工程学院教务科目录第一章摘要 (4)第二章引言 (4)第三章基本原理 (4)3.1数字滤波器的基本理论 (4)3.2椭圆滤波器的特点 (5)3.3 采样定理及相关原理 (6)第四章设计过程 (6)4.1椭圆滤波器设计结构图 (6)4.2设计椭圆滤波器的步骤 (6)4.3椭圆滤波器的MATLAB实现 (6)第五章程序和仿真图 (9)5.1高通滤波器设计程序 (9)5.2信号的仿真图 (10)第六章结语 (12)心得体会 (13)参考文献 (13)第一章摘要滤波器是自动控制、信号处理和通信领域的重要组成部分,广泛地应用于各种系统中。
MATLAB语言是一种简单、高效的高级语言,是一种内容丰富、功能强大的分析工具,其应用范围几乎覆盖了所有的科学和工程计算领域。
通过编程可以很容易实现低通、高通、带通、带阻滤波器,并能画出滤波器的幅频特性曲线,大大简化了模拟滤波器设计。
本文将通过利用MATLAB滤波滤波器设计函数直接实现椭圆滤波器的设计,找到应用MATLAB来设计椭圆滤波器的方法。
介绍了椭圆型滤波器的基本理论和设计思想,给出了基于MATLAB设计高通椭圆型滤波器的具体步骤和利用MATLAB产生一个包含低频、中频、高频分量的连续信号,并实现对信号进行采样。
文中还对采样信号进行频谱分析和利用设计的椭圆滤波器对采样信号进行滤波处理,并对仿真结果进行分析和处理。
介绍了在基于MATLAB设计椭圆滤波器过程中常用到的工具和命令。
第二章引言滤波器设计在电子工程、应用数学和计算机科学领域都是非常重要的内容。
椭圆带通滤波器设计程序
第五章仿真程序和仿真图5.1带通滤波器设计程序Fs=100;t=(1:100)/Fs;s=sin(2*pi*t*5)+sin(2*pi*t*15)+sin(2*pi*t*30); figure(1);subplot(111);plot(t,s);xlabel('时间(秒)');ylabel('幅值');[b,a]=ellip(6,0.1,40,[10 20]*2/Fs);[H,w]=freqz(b,a,512);figure(2);subplot(111);plot(w*Fs/(2*pi),abs(H));xlabel('频率 (Hz)');ylabel('频率响应图'); grid;sf=filter(b,a,s);figure(3);subplot(111);plot(t,sf);xlabel('时间 (s)');ylabel('幅值');axis([0 1 -1 1]);S=fft(s,512);SF=fft(sf,512);w=(0:255)/256*(Fs/2);figure(4);subplot(111);plot(w,abs([S(1:256)' SF(1:256)'])); xlabel('频率(Hz)');ylabel('傅立叶变换图');grid;legend({'滤波前','滤波后'});5.2信号的仿真图1. 由Matlab软件可实现指定信号的输入,其波形如下图图5.1连续信号波形图2.这个信号包含三个分量,分别为5Hz,15Hz,30Hz的正弦波,其频谱如下图:图5.2 连续信号的频谱图3.通过Ellip函数设计出椭圆带通滤波器,它的频率响应图如下:图5.3 椭圆带通滤波器频率响应4.信号通过椭圆带通滤波器的仿真图,如下图所示图5.4 信号通过滤波器后的频谱图注:图中蓝色曲线代表滤波前的幅频曲线,绿线代表滤波后的幅频曲线。
