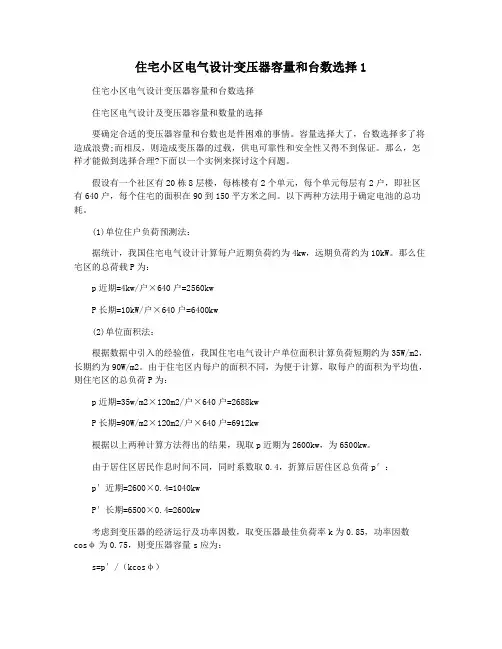

住宅小区电气设计变压器容量和台数选择1
住宅小区电气设计变压器容量和台数选择1住宅小区电气设计变压器容量和台数选择住宅区电气设计及变压器容量和数量的选择要确定合适的变压器容量和台数也是件困难的事情。
容量选择大了，台数选择多了将造成浪费;而相反，则造成变压器的过载，供电可靠性和安全性又得不到保证。
那么，怎样才能做到选择合理?下面以一个实例来探讨这个问题。
假设有一个社区有20栋8层楼，每栋楼有2个单元，每个单元每层有2户，即社区有640户，每个住宅的面积在90到150平方米之间。
以下两种方法用于确定电池的总功耗。
(1)单位住户负荷预测法：据统计，我国住宅电气设计计算每户近期负荷约为4kw，远期负荷约为10kW。
那么住宅区的总荷载P为：p近期=4kw/户×640户=2560kwP长期=10kW/户×640户=6400kw(2)单位面积法：根据数据中引入的经验值，我国住宅电气设计户单位面积计算负荷短期约为35W/m2，长期约为90W/m2。
由于住宅区内每户的面积不同，为便于计算，取每户的面积为平均值，则住宅区的总负荷P为：p近期=35w/m2×120m2/户×640户=2688kwP长期=90W/m2×120m2/户×640户=6912kw根据以上两种计算方法得出的结果，现取p近期为2600kw，为6500kw。
由于居住区居民作息时间不同，同时系数取0.4，折算后居住区总负荷p′：p′近期=2600×0.4=1040kwP′长期=6500×0.4=2600kw考虑到变压器的经济运行及功率因数，取变压器最佳负荷率k为0.85，功率因数cosφ为0.75，则变压器容量s应为：s=p′/（kcosφ）s近期=1040/(0.85×0.75)=1631kvaS长期=2600/（0.85）×0.75）=4078kva通过以上计算，加上考虑该小区总面积较大，因而在区内2个地方各建一座配电房，每座配电房各供10幢楼房，近期选用2台1000kva变压器，每座配电房各立1台，这样可以满足近期及近若干年负荷的增加，而远期再各增加1台1000kva变压器就可以满足本小区居民的用电。

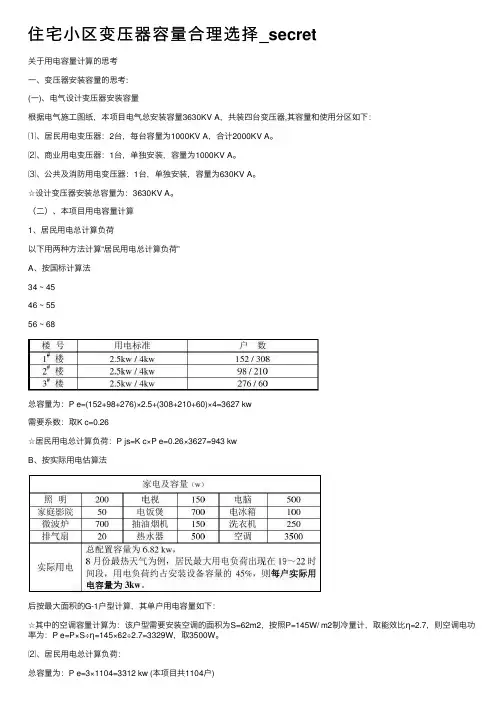

住宅小区变压器容量合理选择_secret
住宅⼩区变压器容量合理选择_secret关于⽤电容量计算的思考⼀、变压器安装容量的思考:(⼀)、电⽓设计变压器安装容量根据电⽓施⼯图纸，本项⽬电⽓总安装容量3630KV A，共装四台变压器,其容量和使⽤分区如下：⑴、居民⽤电变压器：2台，每台容量为1000KV A，合计2000KV A。
⑵、商业⽤电变压器：1台，单独安装，容量为1000KV A。
⑶、公共及消防⽤电变压器：1台，单独安装，容量为630KV A。
☆设计变压器安装总容量为：3630KV A。
（⼆）、本项⽬⽤电容量计算1、居民⽤电总计算负荷以下⽤两种⽅法计算“居民⽤电总计算负荷”A、按国标计算法34 ~ 4546 ~ 5556 ~ 68总容量为：P e=(152+98+276)×2.5+(308+210+60)×4=3627 kw需要系数：取K c=0.26☆居民⽤电总计算负荷：P js=K c×P e=0.26×3627=943 kwB、按实际⽤电估算法后按最⼤⾯积的G-1户型计算，其单户⽤电容量如下：☆其中的空调容量计算为：该户型需要安装空调的⾯积为S=62m2，按照P=145W/ m2制冷量计，取能效⽐η=2.7，则空调电功率为：P e=P×S÷η=145×62÷2.7=3329W，取3500W。
⑵、居民⽤电总计算负荷：总容量为：P e=3×1104=3312 kw (本项⽬共1104户)需要系数：取K c=0.26☆居民⽤电总计算负荷：P js=K c×P e=0.26×3312=861 kw※⼩结：以上两种计算均说明：居民⽤电负荷最⾼时段在800～900kw左右。
2、商业⽤电估计本项⽬⼀、⼆楼商业建筑⾯积为10076M2，按照60W/m2计算(含照明、空调、电动扶梯等动⼒设备)，商场⽤电量为600kw左右。
因均为⾯积较⼩的商铺，不安装中央空调，预计整个商业实际⽤电最⾼峰时段在250k w～450kw之间。

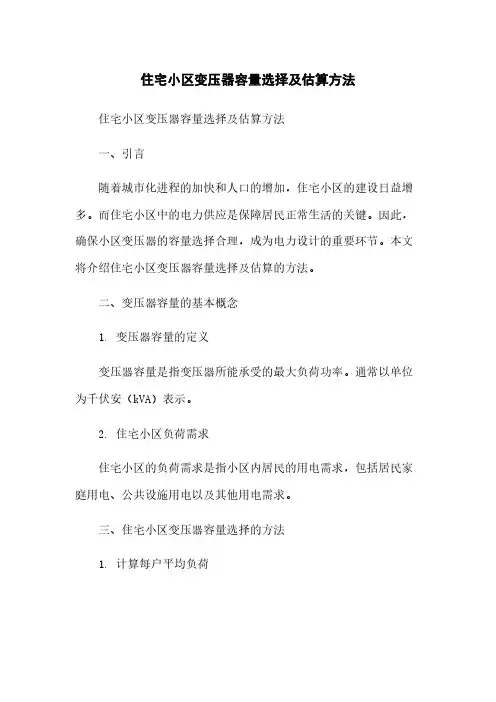

住宅小区变压器容量选择及估算方法
住宅小区变压器容量选择及估算方法住宅小区变压器容量选择及估算方法一、引言随着城市化进程的加快和人口的增加，住宅小区的建设日益增多。
而住宅小区中的电力供应是保障居民正常生活的关键。
因此，确保小区变压器的容量选择合理，成为电力设计的重要环节。
本文将介绍住宅小区变压器容量选择及估算的方法。
二、变压器容量的基本概念1. 变压器容量的定义变压器容量是指变压器所能承受的最大负荷功率。
通常以单位为千伏安（kVA）表示。
2. 住宅小区负荷需求住宅小区的负荷需求是指小区内居民的用电需求，包括居民家庭用电、公共设施用电以及其他用电需求。
三、住宅小区变压器容量选择的方法1. 计算每户平均负荷首先需要根据住宅小区的总负荷需求和住户数量，计算出每户的平均负荷需求。
这可以通过历史数据、调研以及经验估算等方法得出。
2. 考虑未来负荷增长在选择变压器容量时，还需考虑未来小区负荷的增长。
一般情况下，需留有一定的冗余容量，以应对未来的负荷增长。
3. 考虑负荷类型不同类型的负荷对变压器容量有不同的要求。
例如，起动电流较大的电动设备对变压器容量的要求会更高。
因此，在选择变压器容量时，需要综合考虑负荷的类型。
四、变压器容量估算方法1. 根据负荷需求估算容量根据住宅小区的负荷需求数据，采用估算方法计算出变压器的容量。
其中，可以参考相关的负荷查表、经验值、标准规范等。
2. 电力设计单位验证在容量估算完成后，需要将估算结果提交给电力设计单位进行验证。
设计单位会综合各项因素进行评估，并最终确定变压器容量。
五、附件清单本所涉及的附件如下：1. 住宅小区负荷需求数据表2. 变压器容量估算表3. 电力设计单位验证报告六、法律名词及注释本涉及的法律名词及注释如下：1. 变压器：用于改变交流电压的电器设备。
2. 容量选择：根据负荷需求和其他因素，确定变压器的功率容量。

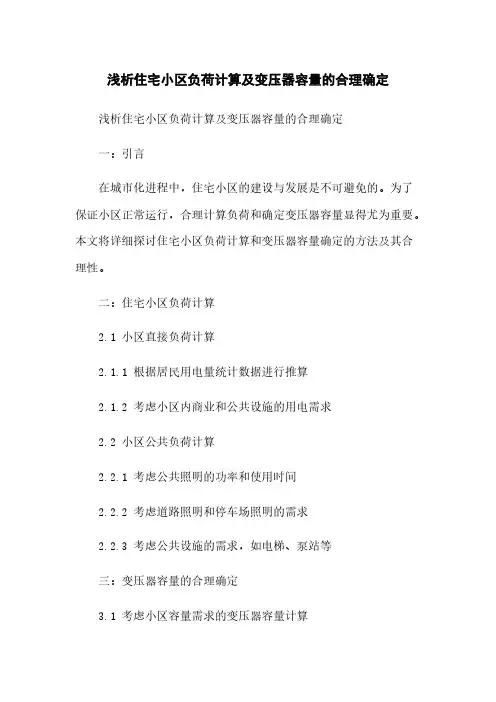

浅析住宅小区负荷计算及变压器容量的合理确定
浅析住宅小区负荷计算及变压器容量的合理确定浅析住宅小区负荷计算及变压器容量的合理确定一：引言在城市化进程中，住宅小区的建设与发展是不可避免的。
为了保证小区正常运行，合理计算负荷和确定变压器容量显得尤为重要。
本文将详细探讨住宅小区负荷计算和变压器容量确定的方法及其合理性。
二：住宅小区负荷计算2.1 小区直接负荷计算2.1.1 根据居民用电量统计数据进行推算2.1.2 考虑小区内商业和公共设施的用电需求2.2 小区公共负荷计算2.2.1 考虑公共照明的功率和使用时间2.2.2 考虑道路照明和停车场照明的需求2.2.3 考虑公共设施的需求，如电梯、泵站等三：变压器容量的合理确定3.1 考虑小区容量需求的变压器容量计算3.1.1 居民用电负荷与变压器容量的关系3.1.2 公共负荷与变压器容量的关系3.2 考虑小区负荷的峰值与变压器容量的匹配3.3 考虑小区的发展潜力及未来需求的变压器容量确定四：附件本文档涉及的附件有：1) 居民用电量统计数据；2) 公共设施用电需求表；3) 变压器容量计算表。
五：法律名词及注释1) 住宅小区：指的是以居住功能为主导，集居住、商业、公共设施等功能于一体的综合性社区。
2) 负荷计算：指的是根据用电设备的功率和使用时间，对用电负荷进行估算和统计的过程。
3) 变压器容量：指的是变压器所能承受的最大负荷功率。
------------------------------------------------------------------------------------------------------------------------浅析住宅小区负荷计算及变压器容量的合理确定一：简介住宅小区负荷计算和变压器容量的确定对于小区的正常运行起着至关重要的作用。
本文将分别从负荷计算和变压器容量确定的角度，进行较为全面的分析和论述。
二：住宅小区负荷计算2.1 直接负荷计算2.1.1 基于居民用电量统计数据的推算方法2.1.2 考虑商业和公共设施用电需求对负荷进行计算2.2 公共负荷计算2.2.1 考虑公共照明的功率和使用时间2.2.2 考虑道路照明和停车场照明的需求2.2.3 考虑公共设施的用电需求，如电梯、泵站等三：变压器容量的合理确定3.1 考虑小区容量需求的变压器容量计算3.1.1 居民用电负荷与变压器容量的关系3.1.2 公共负荷与变压器容量的关系3.2 考虑负荷峰值与变压器容量的匹配3.3 考虑小区的发展潜力和未来需求的变压器容量确定四：附件本文涉及的附件包括：1) 居民用电量统计数据；2) 公共设施用电需求表；3) 变压器容量计算表。
住宅小区负荷与变压器容量的选择
住宅小区负荷与变压器容量的选择 1 城镇住宅小区用电负荷的特点与大、中城市的居民小区相比，目前城镇住宅小区没有高楼大厦，无需设置电梯，也没有集中空调。
一般来讲，房地产开发商只考虑盖房子，不考虑开发公共事业，如学校、商场等。
所以，城镇住宅小区仅有住宅用电，负荷预测较为简单。
2 住宅用电的预测(1)需用系数法：小区内的住宅面积可分为三类：60m2以下的为小型，60～100m2为中型，100m2以上为大型。
随着人们生活水平的提高，家用电器逐渐增多，特别是空调、热水器、电磁灶或微波炉等大功率家用电器进入普通家庭，家庭用电由原来纯照明向多功能方向发展。
一般小型住宅的设备容量为：照明用电容量300W；娱乐用电容量(包括电视机、VCD或DVD、音响、电脑等)900W；卫生间用电容量(包括洗衣机、热水器、排风扇等)3500W；厨房用电容量(包括电饭煲、电热开水器、电冰箱、排风扇等)3500W；空调用电容量为1500W，合计用电容量8400W。
中型住宅的居民，除照明用电容量外，还要增加空调、电视机，用电容量将增加1950W，总容量为10350W，约为小型住宅的1.25倍。
大型住宅的居民因为经济条件宽裕，一般为双卫生间，用电容量将大幅增加，约为小型住宅的2.5倍。
据统计，居民用电的最大负荷出现在夏季19～22时间段，这时用电负荷约3800W，是用电设备容量的45%，所以取需用系数为0.45。
小型住宅的计算负荷取3800W，中型住宅取4750W，大型住宅取9500W。
(2)单位面积法：据有关资料介绍，新建住宅内居民用电按建筑面积40W/m2负荷密度选择，大城市为60～80W/m2。
本文取50W/m2，即小型住宅的计算负荷为3000W；中型住宅5000W；大型住宅10000W。
3 变压器的选择(1)同时系数：住宅小区内居民由于作息时间不同，同时系数小些。
取同时系数一般为：50户以下0.55，50～100户0.45，100户～200户0.40，200户以上0.35。
居民住宅负荷及小区需用变压器容量的计算
居民住宅负荷及小区需用变压器容量的计算范本1：正文：一、引言住宅负荷及小区需用变压器容量的计算是设计和规划居民住宅区的重要工作之一。
准确计算负荷及变压器容量可以确保住宅区电力供应的稳定和可靠性。
本文档将详细介绍居民住宅负荷及小区需用变压器容量的计算方法。
二、居民住宅负荷计算2.1 单户住宅负荷计算2.1.1 住宅照明负荷计算2.1.2 住宅插座负荷计算2.1.3 住宅空调负荷计算2.1.4 住宅厨房负荷计算2.2 多户住宅负荷计算2.2.1 公共区域负荷计算2.2.2 单元住宅负荷计算三、小区需用变压器容量计算3.1 单户住宅变压器容量计算3.2 多户住宅变压器容量计算四、附录本文档涉及附件包括：附件 1：住宅照明负荷计算表附件 2：住宅插座负荷计算表附件 3：住宅空调负荷计算表附件 4：住宅厨房负荷计算表五、法律名词及注释本文所涉及的法律名词及注释如下：1. 住宅：指用于人们居住的建筑物。
2. 负荷：指电器设备消耗的电能数量。
3. 变压器：用于变换电压的设备。
范本2：正文：一、前言居民住宅负荷及小区需用变压器容量的计算是确保住宅区供电系统正常运行的重要环节。
本文档将详细介绍居民住宅负荷及小区需用变压器容量的计算方法，并提供相关的计算示例。
二、居民住宅负荷计算2.1 单户住宅负荷计算2.1.1 照明负荷计算2.1.2 插座负荷计算2.1.3 空调负荷计算2.1.4 厨房负荷计算2.2 多户住宅负荷计算2.2.1 公共区域负荷计算2.2.2 单元住宅负荷计算三、小区需用变压器容量计算3.1 单户住宅变压器容量计算3.2 多户住宅变压器容量计算四、附件本文档涉及附件包括：附件 1：单户住宅负荷计算表附件 2：多户住宅负荷计算表附件 3：单户住宅变压器容量计算表附件 4：多户住宅变压器容量计算表五、法律名词及注释本文所涉及的法律名词及注释如下：1. 居民住宅：指供人们居住或居住并从事非生产工作的建筑物。
住宅小区配变容量选择计算方法
目前住宅小区基本上分两种类型：一种是经济适用型，一种是小康型(豪华型)，尽管这两种住宅小区用电水平不同，但选择配变容量的方法大致相同。
1 负荷计算单位指标法应用单位指标法确定计算负荷Pjs(适用于照明及家用电负荷)，即：Pjs=∑Pei×Ni÷1000(kW)式中Pei——单位用电指标，如：W/户(不同户型的用电指标不同)，由于地区用电水平的差异，各地区应根据当地的实际情况取用Ni——单位数量，如户数(对应不同面积户型的户数)邯郸市居民住宅负荷计算参考值见表1。
表1 居民住宅负荷表户建筑面积(m2)＜80 80～100 ＞100计算负荷(W) 3000～4000 4000～6000 7000～8000计算电流(A) 14～18 18～27 32～36内线截面(mm2) 4 6 10电能表规格(A) 5(20) 5(20) 10(40)应用以上方法计算负荷应乘以同时系数，即实际最大负荷(PM)。
PM=Pjs ×η(式中η——同时系数，不同的住户η值不同：一般情况下，25～100户的小区取；101～200户的小区取；200户以上的小区取。
)单位面积法按单位面积法计算负荷，在一定的面积区有一个标准，面积越大的区其负荷密度越小，其表达式如下：PM=Ped×S×η式中PM——实际最大负荷，kWPed——单位面积计算负荷，W/m2S——小区总面积，m2η——同时系数，取值范围同上根据以上两种方法求出照明及家用负荷后，结合小区的实际情况，看是否还有其它负荷，如有其它负荷则应考虑进去。
一般的成规模的小区会有路灯、公用照明、物业楼(物业办公及商场联用)用电负荷；如果是小高层(9层以上)(小康型)还应考虑电梯负荷；二次加压泵房负荷(供生活及消防用水)，以上诸负荷在计算住宅小区负荷中占比重较大的是照明及家用电负荷，而照明及家用电负荷出现最大值的时段为每天19：00～22：00，因而在计算小区的最大负荷时就以19：00～22：00时段的照明及家用电负荷为基础，然后再叠加其它负荷。
12.住宅小区变压器容量选择
780~900 0.26~0.3
注：1.以上表格选自《住宅建筑电气设计规范
2.住宅建筑因受地理环境、居住人群、生活习
因素影响、需用系数很难是一个固定值，设计
当地实际工程情况
标准12
变压 器台 数选 择 Kva 4X630
kva
本小区配套数量比例
际情况取其中合适
中咨电气设计标准12
区域 编号
小区总户数
一期 东区
675
一个住宅小区变压器容量计算：
每户基本容 量
需用系数
(Kw)
Kx
每户的 计算负 荷
变压器 负荷率
用电比 例
功率因 数
变压器 计算容 量
变压器 安装容 量计算
(Kw) %
K2
COS￠ kW
kVA
6
0.35
2.1 0.85 0.7 0.9 1417.5 2647.06
注：以上数据只需改“小区户数”、“每户容量”；需用系数根据户数查左侧表；用电比例根据本小区配套数量比例 确定，一般取0.7。
2.住宅建筑方案设计阶段采用15W/㎡~50W/㎡单位面积负荷密度法进行计算时，设计人员可根据实际情况取其中合适 的值，不用乘需用系数。
住宅建筑用电负荷需用系数
按单相配电计 按三相配电
序号 算时所连接的 计算时所连 需用系数KX
基本户数 接的基本户
1
1~3
3~9
0.9~1
2
4~8
12~24
0.65~0.9
3
9~12
27~36
0.5~0.65
4
13~24
39~72
0.45~0.5
5
25~124
75~372
住宅小区变压器容量合理选择
2007年公司提出了加强用电营销精细化管理的要求,作者认为做为供电业扩报装部门的勘察人员对用电负荷进行设计时,要切合实际加以分析并严格遵守电力规程和设计规范,如果不加分析地进行设计,就会选择与实际容量不符的变压器,就会使我们供电部门背负不应有的经济负担或使客户多花冤枉钱,所以原来的住宅小区变压器配置方法已不能适应当前的实际情况,因此有必要就当前住宅小区的变压器配置提出一些新的看法.一、建设小区配电室(箱式变电站)原来的住宅小区供电方式一般都在附近10kV变压器台低压侧直接引电源至小区,而且一个变压器台所带的负荷也比较大,大多数变压器台同时供应几个小区和一些零散的住宅群的生活用电,造成变压器台经常过载,在冬夏季用电高峰期更加严重,甚至造成变压器过载烧坏.另外,人们对供电可靠性要求也不断提高.因此,我们对新建住宅小区的供电方式应该有所改变.1．在新建住宅区内建设配套配电室.配电室由高低压开关柜室和变压器室组成,高、低压进出线均采用电缆并敷设于电缆沟或电缆保护管内.如果一些住宅小区公用面积较小,也可以采用箱式变电站.2．供电方式有多种选择.其一,10kV高压侧双电源进线(该方式可以通过10kV进线高压开关柜互投装置来实现主备电源互带),经出线开关柜后至变压器;低压侧采用单母线分段,正常情况下分段运行.其二,10kV高压侧单电源进线,低压侧单单母线分段或不分段.前一种方式可靠性较高,但投资大,适用于较高档的住宅小区,特别是有高层建筑的小区;后一种方式可靠性较前一种低,但投资省.从目前的情况来看,后一种方式的供电可靠性已能够满足普通的生活用电,一般采用后种方式,但考虑以后的发展,配电室应该预留有安装备用电源高、低压进线柜的位置.综合以上两点,当前新建住宅小区应该配套建立配电室或箱式变;同时,10kV电源进线应该预留进线位置(以保证供电可靠性),首期可以根据实际情况只接入1回10kV进线.二、单位住宅用电负荷预测某住宅小区用电负荷的特点与大、中城市的居民小区相比,目前尚未有10层以上的高层建筑,无需设置电梯,也没有集中空调.一般来讲,房地产开发商只考虑商业住宅,开发公共事业如学校、商场等的较少.所以,集宁地区住宅小区仅为住宅用电,负荷预测较为简单.目前集宁地区新建住宅小区2房2厅、3房2厅面积约90—130m2已较为普遍,随着住宅家用电器拥有量的迅速增加,特别是微波炉、电热水器等大功率电器进入普通家庭,以往常规考虑4--6kW的设计功率已不能满足现代家居的要求,根据对我市家庭用电器的调查统计,情况如下: 一般住宅的设备容量为:照明用电容量400W;娱乐用电容量(包括电视机、VCD或DVD、组合音响、电脑等)900W;卫生间用电容量(包括洗衣机、热淋浴器、浴霸、排风扇等)3000W;厨房用电容量(包括电饭煲、电磁炉、微波炉、电水壶、电冰箱、抽油烟机等)5000W;合计用电容量9300W.根据分析,集宁地区居民用电的最大负荷出现在晚饭前后18~20点时间段,这时用电负荷有:部分照明、厨房用电等,约占住宅用电负荷的40%左右,查设计手册得需用系数为0.4—0.6,根据实际情况,我们设计时取0.4系数即可,则单位住宅计算负荷为3.72kW.三、小区变压器容量和台数的选择要确定合适的变压器容量和台数也是件困难的事情,容量选择大了,台数选择多了将造成浪费;反之则造成变压器的过载,供电可靠性和安全性又得不到保证.那么,怎样才能做到选择合理?下面以一个实例来探讨这个问题.集宁光辉佳苑住宅小区有20幢6层楼房,每幢楼有4个单元,每个单元每层有2套住户,该小区共有住户960户,由于住宅小区内居民的作息时间不同,按照本地区生活习惯,取同时系数为0.6,则折算后该住宅小区的总计算负荷Pjs为:Pjs=3.72X960X0.6=2142kW由于居民用电基本没有无功补偿,故取负荷功率因数COSφ＝0.7.考虑到变压器的经济运行,取变压器最佳负荷率k为0.8,则变压器容量S应为:S=Pjs/(k.cosφ) S=2142KW/(0.8X0.7)=3826kVA通过以上计算,加上考虑该小区总面积较大和供电可靠性,因而在小区内两个地方各建一座配电室,每座配电房各供10幢楼房,选用4台1000kVA变压器,每座配电室各立2台(比较选用2台2000kVA变压器,每座配电室各1台的方案,前期投资较大,但是供电可靠性相对提高),可以满足近期及近若干年负荷需要.由于生活用电负荷的不断发展,使远期住宅负荷很难预测,现在要将住宅小区的电气设计做到十分完美是不可能的.我们只有不断探讨和总结经验,才能为居民的用电提供更优质的服务.1 城镇住宅小区用电负荷的特点：与大、中城市的居民小区相比，目前城镇住宅小区没有高楼大厦，无需设置电梯，也没有集中空调。
居住区供配电选型方法精选全文完整版
可编辑修改精选全文完整版居住区供配电选型方法一、建筑面积120m2及以下的，基本配置容量每户8kW；建筑面积120m2以上、150m2及以下的住宅，基本配置容量每户12kW；建筑面积150m2以上的住宅，基本配置容量每户16kW。
二、居住区变压器配置容量计算方法：变压器配置容量=∑(低压用电负荷×Kp），配置系数Kp应按下表选用：序号变压器供电范围内住宅户数配置系数（Kp）1 50户及以下 0.72 50户以上200户以下 0.63 200户及以上 0.54 低压供电公建设施 0.8这样你的总负荷量P=8*36*0.7=201.6KW三、居住区线缆的选择方法和工厂不一样，也有一定的规定：1、单根电缆供电容量计算方法单根电缆供电容量=∑供电范围内居民住宅负荷×Kp，配置系数Kp应按下选用：序号供电范围内居民住宅户数配置系数（Kp）1）3户及以下 1.02）3户以上12户以下不小于0.83）12户及以上，36户及以下不小于0.74）36户以上不小于0.62、单根电缆截面的配置为了满足居民住宅负荷十年自然增长而不更换电缆的要求，单根电缆截面按以下要求配置：（1）在上述计算供电容量的基础上×1.5，作为选择电缆截面的供电容量；（2）由以上供电容量计算出电流值，再根据电流值选择电缆截面。
配电室每回低压出线，一般按400A选择，留有十年负荷自然增长裕度，除以1.5按267A控制。
低压出线电缆截面选用如下：（1） 160千伏安＜单根电缆供电容量≤175千伏安时，配置铜芯4×240mm2；（2）单根电缆供电容量≤160千伏安时，配置铜芯4×150mm2。
配电室低压出线，如400A不能满足要求时，也可按630A或1000A选择，低压出线电缆截面选用办法同上。
电缆分接箱分接表箱的单根电缆，应控制其供电容量不大于100千伏安。
单回电缆截面选用如下：（1）75千伏安＜单根电缆供电容量≤100千伏安时，配置铝芯4×95mm2；（2）单根电缆供电容量≤75千伏安时，配置铝芯4×50mm2。
住宅小区配变容量的合理选择
住宅小区配变容量的合理选择在现代社会，住宅小区的建设日益繁荣，而电力供应作为小区正常运转的关键要素之一，其中配变容量的合理选择显得尤为重要。
合理的配变容量不仅能确保小区居民的正常用电需求得到满足，还能避免资源浪费和不必要的成本增加。
首先，我们要了解住宅小区的用电负荷特点。
一般来说，住宅小区的用电负荷主要包括居民生活用电、公共设施用电（如电梯、路灯、楼道灯等）、商业服务用电（如小区内的超市、理发店等）。
居民生活用电是其中最主要的部分，其负荷具有季节性和时段性的特点。
夏季和冬季由于空调、取暖设备的使用，用电负荷会明显增加；而在一天中，晚上通常是用电高峰时段。
在计算住宅小区的用电负荷时，需要综合考虑多种因素。
一是小区的户数和户型。
不同户型的家庭，其电器设备的数量和功率可能会有所不同。
一般来说，小户型的用电负荷相对较低，大户型的用电负荷则较高。
二是居民的生活习惯和消费水平。
比如，一些家庭可能更倾向于使用大功率的电器设备，如电热水器、电磁炉等，这会增加用电负荷。
三是小区的公共设施和商业服务的规模和类型。
公共设施的数量和功率，商业服务的种类和营业时间等，都会对用电负荷产生影响。
接下来，我们探讨一下如何确定住宅小区的配变容量。
通常采用的方法是需要系数法。
需要系数是指用电设备组在最大负荷时需要的有功功率与其设备容量的比值。
通过对小区内各类用电负荷的统计和分析，确定相应的需要系数，然后计算出小区的总计算负荷。
总计算负荷乘以同时系数（考虑多个用电设备组同时运行的概率），就可以得到小区的最大计算负荷。
根据最大计算负荷，再结合变压器的经济运行负载率，就能够确定配变的容量。
在选择配变容量时，还需要考虑未来的发展需求。
随着居民生活水平的提高，电器设备的不断更新和普及，小区的用电负荷可能会逐渐增加。
因此，在选择配变容量时，应适当预留一定的裕量，以满足未来几年内小区用电负荷的增长。
但裕量也不能过大，否则会造成变压器长期处于轻载运行状态，导致能源浪费和设备利用率降低。
变压器容量选择方法
变压器容量的选择近年来，随着人民生活水平不断提高，住宅建设高速增长，出现了大量成片的住宅小区，加之大量私营企业的增加，变压器容量的选择不能仅仅是所有负荷的百分之几，负荷预测就显得更为重要。
1 住宅用电负荷预测需用系数法:依据人们的生活习惯，可能使用的电气设备有:灯具300W、音响600W、电视机400W、冰箱200W、微波炉或电饭煲1800W、饮水机100W、抽油烟机200W、洗衣机200W、热水器1500W、空调2500W、其它未知设备600W，合计8400W。
有些大型住宅的居民还增加空调、电视机、或双卫生间，用电容量将大幅增加，约为16 000W。
据统计，居民用电的最大负荷出现在夏季19~22 时间段，这时用电负荷约为3800W，是用电设备容量的45%，所以需用系数为0.45。
一般住宅的计算负荷取3800W，大一些住宅取9500W。
Pjs=KxPs Pjs---计算负荷 Ps---设备容量单位面积法：按《中华人民共和国电力法》、《电力供应与使用条例》有关规定，一户一表工程应满足居民用电在30-50年内增长达到中等电气化的目标。
住宅用电中等电气化水平是在普及电视机、洗衣机、电冰箱、电饭煲等家用电器的基础上，考虑空调或电热器进入居民家庭，炊事用具初步电气化，每户住宅日均用电水平达到7~20kwh。
根据经济发展水平和居民用电消费结构的不同，一户一表进户线及户内配线的改造应能保障今后30~50 年内不再改造，其供电能力达到4~10KW的水平、最低不低于50W/m2 的居民小区用电设计标准。
Pjs=ρ×S ρ---建筑面积的负荷密度，即50W/m22 变压器的选择同时系数法:Pjs=K∑KxPs K∑---同时系数住宅小区内居民由于作息时间不同，同时系数偏小，取同时系数一般为50 户以下0.55、50～100 户为0.45、100～200 户0.40、200 户以上取0.35。
由于居民用电基本没有无功补偿，取负荷功率因数0.7。
住宅小区配变容量选择计算方法
住宅小区配变容量选择计算方法范本一（正式风格）：一、引言本文档旨在介绍住宅小区配变容量选择计算方法，为住宅小区的电力规划和设计提供指导和参考。
在计算方法的基础上，将详细说明所需的步骤和计算公式。
二、背景1. 住宅小区配变容量选择的重要性2. 相关法律法规和规范三、计算方法1. 收集必要的数据2. 计算住宅小区的负荷需求2.1 计算住宅区域的总负荷需求2.2 计算每户负荷需求3. 选择合适的供电容量3.1 考虑未来发展的因素3.2 选择合适的变压器容量3.3 多变压器与备用变压器的选择四、案例分析1. 案例一：小区规模为1000户、每户平均用电量、并考虑未来发展的因素2. 案例二：小区规模为3000户、每户平均用电量、并考虑未来发展的因素五、结论经过计算和分析，为住宅小区配变容量选择提供了科学合理的计算方法和指导。
附件：1. 相关数据表格2. 计算公式推导法律名词及注释：1. 住宅小区：指供居民居住的小区，包括多栋住宅楼、独立别墅等。
2. 变压器：用于变换电压的电气设备，用于调整供电设备与负荷设备之间的电能传输。
3. 供电容量：指供电系统能够承受的最大负荷能力。
4. 法律法规和规范：包括《电力工程施工管理规范》、《城市住宅区电力设计规范》等。
范本二（轻松活泼风格）：一、前言哈喽大家好！今天我们要来讨论一个很有趣的话题——住宅小区配变容量选择计算方法。
相信对于电力专业的小伙伴们来说，这个问题肯定不陌生。
让我们一起来了解一下吧！二、背景1. 为什么住宅小区配变容量选择很重要呢？2. 咱们的大脑、老大爷法规告诉我们什么？三、计算方法小伙伴们想要计算住宅小区的配变容量，有没有什么好办法呢？1. 准备好必要的数据，这可是重中之重啊！2. 计算住宅小区的负荷需求，看看咱家用电量有多大2.1 计算住宅区域的总负荷需求，先把总的算出来！2.2 计算每户负荷需求，看看每个家庭的用电量为啥那么大！3. 选择合适的供电容量，电力大咖上场了！3.1 考虑未来发展的因素，别只看眼前哦！3.2 选择合适的变压器容量，挑个顶配的变压器吧！3.3 多变压器与备用变压器的选择，备胎也要准备好哦！四、案例分析1. 案例一：小区规模为1000户，每户平均用电量是多少？2. 案例二：小区规模为3000户，每户平均用电量更厉害了！五、总结小伙伴们，现在我们已经提供了科学合理的住宅小区配变容量选择计算方法，希望对大家有所哦！附件：1. 相关数据表格2. 计算公式推导法律名词及注释：1. 住宅小区：一群人住在一起的地方，要有电力才能玩电子设备。
关于新建住宅小区负荷计算及变压器容量计算
关于新建住宅小区负荷计算及变压器容量计算前言：這是“部分资料摘抄及索引（第一版）”的一部分，因全部摘抄整理完，尚需相当时日，现将此部分先奉献给各同仁，希望能对当前业扩设计有所帮助，不妥之处请不吝指正为盼。
陆治德2014.7.4（1）某新建住宅小区负荷计算（特例）：方法一，按低压屏出线回路，分别按平时/消防/人防负荷计算，择其中最大的平时负荷作计算负荷：方法二，1.按住宅套数（kW/户）；2.公建设施（地下室、住宅公摊、架空层）按40W/㎡，其中“住宅公摊”面积包括门厅、过道、楼梯间及其前室、电梯间及其前室等面积之和，需要系数可按0.7计，功率因数可按0.8计，不另计算水泵、电梯等负荷；3.配套办公用房按60～100 W/㎡，需要系数按0.7～0.8计，功率因数可按0.8计；4.商场、店面、会所按100～120W/㎡（若有餐飲，会超过120W/㎡），需要系数按0.85～0.9计，功率因数可按0.8计；某新建住宅小区，计算负荷：方法一为44.7VA/㎡，方法二为36.8VA/㎡，方法二为方法一的82.3% 。
（2）上海浦东供电公司张艳燕女士撰文，实测两住宅小区的负荷，见表1：（1）中方法二得出的计算负荷36.8VA/㎡，高于表1中的夏峰最高负荷密度，即按方法二计算是留有相当裕量的。
因按方法二要计算公建设施、配套办公用房及商场、店面等面积，较麻烦，建议：1.住宅套数要按供电区合并计算，如303套60㎡×4kW，按十个回路，即30、30、30、30、30、30、30、30、30、33套分别取需要系数0.58，按303套取需要系数为0.35，0.35/0.58=60.3%2.对其他负荷仍可按低压屏出线回路计算。
3.若供电方案中未确定容量，或己确定容量拟优化时，可在上述计算后，将变压器容量降低一级。
（3）JGJ242—2011《住宅建筑电气设计规范》对每套住宅的用电负荷有如下规定（不宜低于），见表2JGJ242—2011对需要系数的规定，见表3表3与DB/35/T1035－2036《10kV及以下电力用户业扩工程技术规范》5.7.1.2 表1不同。
高层住宅小区公共用电变压器容量的确定
高层住宅小区公共用电变压器容量的确定摘要本文以某高层住宅小区公共用电变压器容量的计算确定为例，介绍了小区内确定公共用电变压器容量的计算方法。
此例中论述了在住宅小区公共用电变压器容量的确定中应如何对用电负荷进行合理分析，使公共用电变压器容量既能满足正常情况下的供电需要，又能满足火灾时消防设备投入后最不利的供电条件下（即用电负荷最大时）的供电需要，又应使该变压器容量选择合理，不能盲目扩大容量，负载率和能耗指标在正常范围内。
要达到上述目的，必须对该小区内的公共用电负荷进行分析，尤其对火灾后用电负荷发生的变化（有的消防用电负荷要投入，有的正常用电负荷要强制切除）要作出正确的判断、分析，并且要确定火灾后最不利的某栋建筑物作为火灾对象来进行用电负荷计算，依此确定变压器容量。
关键词电业变配电室公用变配电室公用变压器消防负荷平时最大负荷一、引言随着经济的发展，住宅建设用地日益紧张，中小城市新建住宅小区主要以高层住宅为主，一般都在十九层及以上。
根据《高层民用建筑设计规范》50045-95 （2005年版，以下简称高规）的要求，十九层及以上的住宅为一类高层建筑，其消防负荷为一级负荷。
根据《民用建筑电气设计规范》JGJ/T16-92（以下简称《民规》）要求，高层住宅的客梯电力，给水泵为二级负荷，小区换热设备为三级负荷。
这就要求高层住宅必须由两个电源（两路10KV电源分别来自两个不同的35KV及以上的区域变电站）供电。
我省供电总公司为了方便管理，于2006年5月份制定了一项新的规定，高层住宅小区需建两种变配电室，一种变配电室供小区住宅，商业门脸用电，由供电局管理，称电业变配电室，简称电业变；另一种变配电室供住宅内动力设备（防、排烟风机、水泵、电梯等）、应急照明、小区的消防泵、给水泵、地下车库、物业等公用设施用电，由物业公司管理，称公共用电变配电室，简称公用变。
这就要求公用变内的两台变压器一用一备，平时由常用电源供电，当常用电源失电后，由备用电源供电给一、二级负荷供电，当常用电源恢复供电后，即由常用电源供电，也就是说备用电源供电时间较短。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
住宅小区负荷与变压器容量的选择含实例
标准化管理部编码-[99968T-6889628-J68568-1689N]
住宅小区负荷与变压器容量的选择（含实例）
2013-05-2714:31???系统分类：工程实例???专业分类：建筑电气???浏览数:1549
目前住宅小区基本上分两种类型：一种是经济适用型，一种是小康型(豪华型)，尽管这两种住宅小区用电水平不同，但选择配变容量的方法大致相同。
1 负荷计算
1.1 单位指标法
应用单位指标法确定计算负荷Pjs(适用于照明及家用电负荷)，即：
Pjs=∑Pei×Ni÷1000(kW)
式中Pei——单位用电指标，如：W/户(不同户型的用电指标不同)，由于地区用电水平的差异，各地区应根据当地的实际情况取用
Ni——单位数量，如户数(对应不同面积户型的户数)邯郸市居民住宅负荷计算参考值见表1。
表1 居民住宅负荷表
户建筑面积(m2)??＜80?80～100?＞100
计算负荷(W)?3000～4000?4000～6000?7000～8000
计算电流(A)?14～18?18～27?32～36
内线截面(mm2)?4?6?10
电能表规格(A)?5(20)?5(20)?10(40)
应用以上方法计算负荷应乘以同时系数，即实际最大负荷(PM)。
PM=Pjs×η(式中η——同时系数，不同的住户η值不同：一般情况下，25～100户的小区取0.4；101～200户的小区取0.33；200户以上的小区取0.26。
)
1.2 单位面积法
按单位面积法计算负荷，在一定的面积区有一个标准，面积越大的区其负荷密度越小，其表达式如下：
PM=Ped×S×η
式中PM——实际最大负荷，kW
Ped——单位面积计算负荷，W/m2
S——小区总面积，m2
η——同时系数，取值范围同上
根据以上两种方法求出照明及家用负荷后，结合小区的实际情况，看是否还有其它负荷，如有其它负荷则应考虑进去。
一般的成规模的小区会有路灯、公用照明、物业楼(物业办公及商场联用)用电负荷；如果是小高层(9层以
上)(小康型)还应考虑电梯负荷；二次加压泵房负荷(供生活及消防用水)，以上诸负荷在计算住宅小区负荷中占比重较大的是照明及家用电负荷，而照明及家用电负荷出现最大值的时段为每天19：00～22：00，因而在计算小区的最大负荷时就以19：00～22：00时段的照明及家用电负荷为基础，然后再叠加其它负荷。
其它负荷计算方法为：
(1) 电梯：
PD=∑PDi×ηD。
式中PD——电梯实际最大总负荷，kW
PDi——单部电梯负荷，kW
ηD——多部电梯运行时的同时系数(取值范围见表2)表2 电梯同时系数一览表
电梯台数?1?2?3?4?5?6?…?12?同时系
数?1?0.91?0.85?0.8?0.76?0.72?…?0.48
(2) 二次加压水泵：
PMS=∑PSi×NSi
式中PMS——二次加压水泵最大运行方式下(开泵最多的方式)的实际最大负荷
PSi——各类水泵的单台最大负荷
NSi——最大运行方式下各类水泵的台数
(3) 物业楼：
PWM=PWS×ηW
式中PWM——物业楼在照明及家用电最大负荷时段实际最大负荷
PWS——物业楼设计最大负荷，kW
ηW——物业楼负荷、照明及家用电最大负荷的同时系数
(4) 路灯及公用照明：
按照路灯的盏数及每盏灯的瓦数进行累加计算。
路灯负荷为PL(kW)。
1.3 住宅小区的综合最大负荷
P∑=PM+PD+PMS+PWM+PL(kW)
2 选择配变容量
S＝P∑÷cosφ(kVA)
cosφ一般取值为0.8～0.9。
如果有集中中央空调，则集中中央空调的配变最好单独选择计算，这里不再赘述。
3 实例计算
某小区有3栋带电梯的9层住宅楼(顶层为跃层式，每个单元一部电梯)，共计216户，建筑面积33000m3，另外还有物业楼1栋，4栋楼均采用冰储冷中央空调(单制冷)，冬季由城市集中供热(通过热交换器交换后)取暖。
考虑到小区供用电的安全性，整个小区采用了2台箱式变压器供电，一台为1000kVA，主要用于住宅楼及物业楼的正常供电；另一台为800kVA，主要用于中央空调，具体用电负荷计算及配变容量选择如下。
3.1 1000kVA配变所带负荷的计算
(1) 住宅楼：
①照明及家用电负荷：
按单位指标法计算：考虑到该花园中央空调由专用配变供电的实际情况，故照明及家用电负荷指标8000W/户中应减去2000W/户，每户最大的用电负荷为6000W/户。
所以，Pjs=∑Pei×Ni÷1000=6000×216÷1000=1296(kW)小区实际最大负荷PM=Pjs×η=1296×0.33＝427.68(kW)+(考虑到216户超出200户不是太多，故式中的η取0.33，这样所取的η值更为合理)。
②电梯负荷：
每部电梯用电负荷为10kW，共12部电梯，同时系数为0.48，则：
PD=∑PDi×ηD=10×12×0.48=57.6(kW)
所以该小区住宅楼总负荷为：
Pjs+PD=485.28(kW)
(2) 物业楼：
设计最大负荷为150kW。
PWM=PWS×ηW=150×0.5=75(kW)(ηW取0.5，是考虑物业楼实际最大负荷出现在白天，与住宅楼晚上的负荷最大值不同步)
(3) 二次加压水泵房负荷：
包括给水主泵3×5.5kW、补水泵1×2.2kW、潜水泵1×1.1kW、喷淋泵2×15kW(其中一个备用)、消防泵2×18.5kW(其中一个备用)。
所以最大运行方式下的负荷为：PMS=∑PSi×NSi=5.5×3+2.2+1.1×1+15×1+18.5×1=53.3(kW)
(4) 路灯及公用照明负荷PL按30kW计算。
(5) 备用负荷(集中供热时利用冷冻循环泵通过热交换器供热)包括：冷冻水循环泵3×30kW、空调水定压罐2×3kW(其中一台备用)、差压全自动过滤机2×0.33kW。
PBj=30×3+2×0.33+3×1=93.66(kW)
综合最大负荷：
P∑=PM+PD+PMS+PWM+PL+PBj=427.68+57.6+75+53.3+30+93.66=737.24(kW)
(6) 选择配变容量：
S＝P∑÷0.8=737.24÷0.8=921.55(kVA)<1000kva，所以选1000kva的配变。
<>
3.2 800kVA配变所带中央空调用电负荷计算
(1) 设备容量：螺杆制冷机2×240kW、冷冻水循环泵3×30kW、乙二醇溶液循环泵3×22kW、冷却水循环泵3×37kW(其中一台备用)、排污泵1×
1.5kW、空调水定压罐2×3kW(其中一台备用)、软化水处理装置24h耗电
<1kw·h(忽略不计)、差压全自动过滤机2×0.33kw、冷却塔2×7.5kw。
<>
(2) 中央空调最大运行方式：
每天12：00～14：00，18：00～22：00，所有设备均为满负荷运行，为最大运行方式。
(3) 负荷计算及配变容量选择：
Pj=2×240+3×30+3×22+2×37+1.5+3+2×0.33+2×7.5=730.16(kW)，选取各设备的最大负荷的同时率为0.9，并取cosφ为0.85，则：
S=Pj×0.9÷cosφ=657.14÷0.85=773.11(kVA)<800(kva)，所以选800kva 的配变。
<800(kva)，所以选800kva的配变。
</800(KVA)，所以选800KVA的配变。
<1kw·h(忽略不计)、差压全自动过滤机2×0.33kw、冷却塔2×7.5kw。
<></1KW·H(忽略不计)、差压全自动过滤机2×0.33KW、冷却塔2×7.5KW。
<> <1000kva，所以选1000kva的配变。
<></1000KVA，所以选1000KVA的配变。
<>。
