HMTG1负荷隔离开关
隔离开关原理与作用

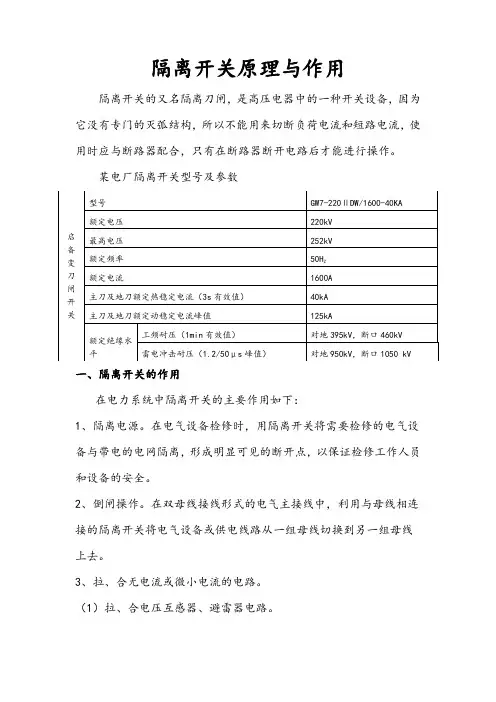

隔离开关原理与作用隔离开关的又名隔离刀闸，是高压电器中的一种开关设备，因为它没有专门的灭弧结构，所以不能用来切断负荷电流和短路电流，使用时应与断路器配合，只有在断路器断开电路后才能进行操作。
某电厂隔离开关型号及参数一、隔离开关的作用在电力系统中隔离开关的主要作用如下：1、隔离电源。
在电气设备检修时，用隔离开关将需要检修的电气设备与带电的电网隔离，形成明显可见的断开点，以保证检修工作人员和设备的安全。
2、倒闸操作。
在双母线接线形式的电气主接线中，利用与母线相连接的隔离开关将电气设备或供电线路从一组母线切换到另一组母线上去。
3、拉、合无电流或微小电流的电路。
（1）拉、合电压互感器、避雷器电路。
（2）拉、合母线和直接与母线相连接设备的电容电流。
（3）拉、合激磁电流小于2A的空载变压器（电压35KV、容量1000kVA 及以下；电压110kV、容量3200kVA及以下）。
（4）拉、合电容电流不超过5A的空载线路（电压10kV，长度5km及以下的架空线路；电压35kV，长度10km及以下的架空线路）。
二、隔离开关的基本要求1、隔离开关分开后应具有明显的断开点，易于鉴别设备是否与电网隔开。
2、隔离开关断开点之间应有足够的绝缘距离，以保证在过电压及相间闪络的情况下，不引起击穿而危及工作人员的安全。
3、隔离开关应具有足够的热稳定性、动稳定性、机械强度和绝缘强度。
4、隔离开关在分、合闸时的同期性要好，要有最佳的分、合闸速度，以尽可能降低操作过电压。
5、结构简单，动作要可靠。
6、带有接地刀闸的隔离开关，必须装设连锁机构，以保证隔离开关的正确操作。
即停电时先断开隔离开关，后闭合接地刀闸；送电时先断开接地刀闸，后闭合隔离开关。
三、隔离开关的类型隔离开关的类型很多，可按不同的原则进行分类主要有以下几种：1、按安装地点可分为户内式和户外式。
2、按绝缘支柱的数目可分为单柱式、双柱式和三柱式。
3、按极数可分为单极和三极。
4、按有无接地刀闸可分为带接地刀闸和不带接地刀闸。
高压隔离开关相关知识讲解
二、隔离开关的作用 1、隔离电源，保证安全
隔离开关的主要用途是保证检修装置时工作的安全。在需要检修的部分 和其它带电部分之间，用隔离开关构成足够大的明显可见的空气绝缘间 隔。隔离开关的断口在任何状态下都不能发生火花放电，因此它的断口 耐压一般比其对地绝缘的耐压高出10%～15%。必要时应在隔离开关 上附设接地刀闸，供检修时接地用。
(4相刀)带间片负距和荷离刀误及嘴合分的隔闸消离时弧开触角关头应，打无不开烧准角伤将度、隔和过离距热开离、关应变再符形拉合、开产锈；品蚀的、 技倾若术斜发规，生定触错；头拉接隔触离应开良关好，，刀接片头刚和离触开头固不定应触有头过时热，现应象立，即 合隔其上离触温刀。开头度片如关应不和隔再接应刀离合触超嘴开上紧过应关。密7无刀0良脏℃片好污；已；、离烧开伤固痕定迹触，头弹，簧则片不、得弹将簧误及拉铜的 辫(5油子)合漆应闸应无操完断作整股后，、，相折应色断检标现查志象接正；触确是，否接紧地密良；好拉。闸操作后， 应异检(6常接查)操。地每作开相完关是毕接否后地均，应已锁良在住好断操，开作特位把别置手是；。易损坏的可挠部分应无
四、隔离开关的型号
高压隔离开关的型号主要由以下六个单元组成：
安装地点； N－户内型， W－户外型
额定电压（kV）
额定电流 （A）
12 3 4 5 6
产品名称： G—隔离开关
例如：
设计序号
补充特性： C－瓷套管出线， D－带接地刀闸； K－快分型， G－改进型， T－统一设计
GN19－10/630，表示户内隔离开关，设计序号19，
绝缘部分
包括支持绝缘子和操作绝缘子。实现带电部分和接地部分的绝缘。
支持底座
导电部分、绝缘子、传动机构、操动机构等固定为一体，并使其固定在基础上。

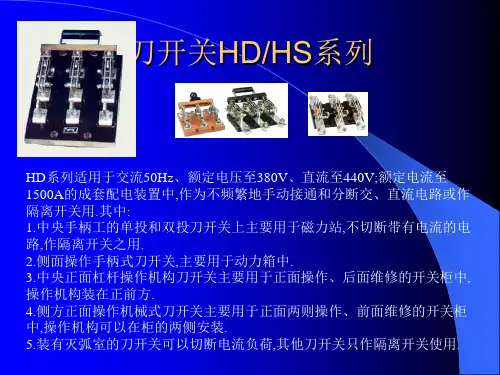

低压电器图片之刀开关
刀开关HD/HS系列 刀开关HD/HS系列
开启式负荷开关HK2系列 开启式负荷开关HK2系列
本型开关是用于工矿企业、机关、学校的电器装置，农村田间排灌和照 明等各种配电设备中，供手动不频繁的接通和分断负荷电流及短路保护， 在适当降低容量使用时也可作为交流感应电动机的不频繁直接启动及停 止之用。本开关应装置在下列地点： 1、海拔高度不超过1000米 2、周围空气温度在40度至-30度范围内 3、空气的相对湿度不大于85% 4、在无爆炸的介质中，且介质中无足以腐蚀金属和破绝缘的气体与尘埃 的地方（包括电尘埃） 5、有防雨水雪设备的地方 6、无显著摇动和冲击震动的地方
刀开关HD/HS系列 刀开关HD/HS系列
HD系列适用于交流50Hz、额定电压至380V、直流至440V;额定电流至 1500A的成套配电装置中,作为不频繁地手动接通和分断交、直流电路或作 隔离开关用.其中: 1.中央手柄工的单投和双投刀开关上主要用于磁力站,不切断带有电流的电 路,作隔离开关之用. 2.侧面操作手柄式刀开关,主要用于动力箱中. 3.中央正面杠杆操作机构刀开关主要用于正面操作、后面维修的开关柜中, 操作机构装在正前方. 4.侧方正面操作机械式刀开关主要用于正面两则操作、前面维修的开关柜 中,操作机构可以在柜的两侧安装. 5.装有灭弧室的刀开关可以切断电流负荷,其他刀开关只作隔离开关使用.
断路器DZ20系列-2 断路器DZ20系列 系列
以Y型为基础产品，由绝缘外壳，操作机构，触头系统和脱扣器四部分 组成。操作机构具有使触头快速合闸和分断的功能，其“合”、“分”、 “再扣”和“自由脱扣”位置以手柄位置来区分。 C型、J型和G型是在Y型 基础上派生设计而成(除C型160A外)。 J型是将Y型的触头进行结构改进，使之在短路情况下，在机构动作之前， 动触头迅速斥开，达到提高通断能力的目的。 G型是在Y型的底板后串联的一个平行导体组成的斥力限流触头系统，该系 统比J 型的斥力触头长，断开距离也大，因此能更迅速的限流。 C型断路器是为满足630kVA及以下变压器电网中的配电保护之用，通过选 用经济型材料和简化结构及改进工艺等办法，能够达到较好的经济效果。
正泰隔离开关
AINTERTEK
A
DNV
……
正泰电气系统
火力能发电站 Thermal power station
水力能发电站 Hydraulic power station
风力能发电站 Wind Power station
太阳能发电站 Solar power station
公用电话网 Public Cable Net
P1.
NH50D-400/313
隔离开关
5.2 使用维护： 5.2.1 安装前应检查开关是否完好，操作灵活。 5.2.2 工作条件应符合3.1~3.5的规定。 5.2.3 开关应有可靠接地装置，以防触电。 5.2.4 NH50□-□/311□(HD11型)系列开关及不带灭弧室的其他开关不允许带负荷操作。 5.2.5 开关应定期维护调整，清除污物，保持清洁，使触头在良好的接触状态下工作。
主要参数及技术性能见表1
约定发热电流（A）
160
250
额定绝缘电压（V）
额定 400V AC21 工作 690V AC21 电流 220V DC21 （A） 440V DC21 操作力（N）
160
250
125
200
160
250
125
200
60～300
400
630
800
400
630
315
500
400
630
400A
1P
2P
3P
4P
1P
2P
3P
4P
A
100
160
170
230
110
180
195
265
B
220
220
RDH5(HGL)系列负荷隔离开关
2、RDH5(HGL)-1000A～1600A负荷-隔离开关外形与安装尺寸
J N
R
Y T
S
35
330
28
B
120 A
φ9
l 放大
140 240
RDH5(HGL)-1000A～1600A
l 放大
2-φ12.5
35
1000A
4-φ12.5 40
1250A~1600A
20
04
175 S
28
25 280 60 175 8.5
03
外形尺寸与安装尺寸
规格 A B C D D1 E φL J J1 K N P R S T U φX Y F M
125A/3 140 135 125 27 92 73 5.5 120 120 65 85 36 20 25 3.5 115 9 25 53 10 125A/4 170 135 125 27 92 73 5.5 150 150 65 85 36 20 25 3.5 115 9 25 53 10 160A/3 140 135 125 27 92 73 5.5 120 120 65 85 36 20 25 3.5 115 9 25 53 10 160A/4 170 135 125 27 92 73 5.5 150 150 65 85 36 20 25 3.5 115 9 25 53 10 200A/3 180 170 138 35 98 86 5.5 160 160 90 115 50 25 30 3.5 140 11 25 80 15 200A/4 230 170 138 35 98 86 5.5 210 210 90 115 50 25 30 3.5 140 11 25 80 15 250A/3 180 170 138 35 98 86 5.5 160 160 90 115 50 25 30 3.5 140 11 25 80 15 250A/4 230 170 138 35 98 86 5.5 210 210 90 115 50 25 30 3.5 140 11 25 80 15 315A/3 230 240 165 50 135110 7 210 210 140 135 65 32 40 5 206 11 37 10420 315A/4 295 240 165 50 135110 7 275 275 140 135 65 32 40 5 206 11 37 10420 400A/3 230 240 165 50 135110 7 210 210 140 135 65 32 40 5 206 11 37 10420 400A/4 295 240 165 50 135110 7 275 275 140 135 65 32 40 5 206 11 37 10420 500A/3 230 260 165 50 135110 7 210 210 140 135 65 40 50 6 220 13 37 10420 500A/4 295 260 165 50 135110 7 275 275 140 135 65 40 50 6 220 13 37 10420 630A/3 230 260 165 50 135110 7 210 210 140 135 65 40 50 6 220 13 37 10420 630A/4 295 260 165 50 135110 7 275 275 140 135 65 40 50 6 220 13 37 10420
人民电器 RDH5(HGL)系列负荷隔离开关 产品说明书
123RDH5(HGL)系列负荷隔离开关适用于交流50Hz ,额定电压至400V 以下,直流额定电压至440V 以下,额定电流为63A~3200A ,在配电系统中做不频繁接通与分断电路及隔离电路用，其中1000A以上开关只做电气隔离。
主要参数见下表产品概述选型指南主要技术数据RDH5□ 海拔高度不超过2000米；□ 环境温度不高于+40℃，不低于-5℃；□ 空气相对湿度不大于90%；□ 无爆炸危险的介质，且介质无足以腐蚀金属和破坏绝缘的气体与尘埃；□ 无显著摇动和冲击震动的地方；□ 无雨雪侵袭的环境。
注：若使用于环境温度范围不在-5℃~45℃时，应向制造厂说明。
正常工作条件和安装条件RDH5Z2RDH5Z1外形与安装尺寸124RDH5-63RDH5-100正面柜外操作安装孔1、预断开辅助触点2、端子护屏3、DIN 轨道固定用的夹子4、手柄锁具滑动锁舌宽30mm5、带加长连轴的最小长度： 125±1.5RDH5-125A ~630柜内操作柜外手柄座安装尺寸RDH5-125A ~630A/JK 柜外操作RDH5-125A~630A 体列隔离开关外形及安装尺寸125RDH5-800A~1600A 体列隔离开关外形及安装尺寸RDH5-800A~1600A 柜内操作RDH5-2000A~3200A 柜内操作RDH5-800A~1600A/J 柜外操作RDH5-2000A~3200A /J 柜外操作126RDH5系列隔离开关柜外手柄座安装尺寸RDH5Z1-125A~630A 柜内操作RDH5Z1-125A~630A 柜内操作RDH5-63A~100A/4Z1RDH5-63A~100A/4Z1RDH5Z1-63~100A系列隔离开关外形和安装尺寸127RDH5800~1600A 系列隔离开关外形和安装尺寸Z1-RDH5800A~1600A 柜内操作Z1-RDH5800A~1600A 柜外操作Z1-柜外手柄座安装尺寸800A 1000A1250~1600A128RDH5系列隔离开关RDH5-63A~100A/4Z2RDH5Z1-Z2-63~100A 系列隔离开关外形和安装尺寸RDH5-125A~630A 柜内操作Z2RDH5-125A~630A 柜外操作Z2RDH5125~1600A 系列隔离开关外形和安装尺寸Z2-RDH5-800A~1600A 柜内操作Z2RDH5-800A~1600A 柜外操作Z2柜外手柄座安装尺寸800A 1000A1250A~1600A接线端子129□ 订货单位须注明开关的型号规格、电流等级、极□ 数、操作方式及数量等，特殊订货请联系我公司有关技术部门。
隔离开关基本知识
隔离开关一些基本知识：CDB5系列模数化隔离开关HGW9-12型户外单极隔离开关HH15系列隔离开关熔断器组HR6熔断器式隔离开关HR17系列熔断器式隔离开关HR5系列熔断器式隔离开关NEW9系列墙壁开关NH4-100隔离开关NH2-100(HL30)隔离开关NH3-63隔离开关QA（HH15A）隔离开关熔断器组QAS（HH15）隔离开关熔断器组QPS （HH15）双投隔离开关熔断器组QP（HH15P）隔离开关熔断器组QSS（HH15）双投隔离开关熔断器组QSA(HH15)隔离开关熔断器组TIG1 1P隔离开关TIG1 2P隔离开关TIG1 3P隔离开关TIG1 4P隔离开关户外隔离开关(GW4) 户外隔离开关(GW5)隔离开关又称隔离刀闸，是一种高压开关电器。
使用时应与断路器配合，只有在断路器断开时才能进行操作。
一、隔离开关的作用与要求在电力系统中，隔离开关的主要作用有：（1）隔离电源。
（2）倒闸操作。
（3）接通和断开小电流电路。
1）通和开断10KV电压互感器和106KV高压避雷器线路；2接通和开断电压为10KV容量为320KV A及以下的空载变压器3接通和开断电压为35KV长度为10KM或电压为10KV长度为5KM以内的空载架空输电线路其电容电流不超过5A 按照隔离开关所担负的任务，应满足以下要求：（1）隔离开关应具有明显的断开点，便于确定被检修的设备或线路是否与电网断开。
（2）隔离开关断开点之间应有可靠的绝缘，以保证在恶劣的气候条件下也能可靠工作，并在过电压及相间闪烙的情况下，不致从断开点击穿而危及人身安全。
（3）隔离开关应具有足够的热稳定性和动稳定性，尤其不能因电动力的作用而自动断开，否则将引起严重事故。
（4）隔离开关的结构要简单，动作要可靠。
（5）带有接地闸刀的隔离开关必须有连锁机构，以保证先断开隔离开关后，再合上接地闸刀，先断开接地闸刀后，再合上隔离开关的操作顺序。
（6）隔离开关要装有和断路器之间的连锁机构，以保证正确的操作顺序，杜绝隔离开关带负荷操作的事故发生。
HGL型负荷隔离开关操作规程
HGL型负荷隔离开关操作规程
1、操作前应确保断路器在相应的分、合闸位置，以防带负荷拉合隔离开关。
2、操作中如发现隔离开关传动杆严重损坏等缺陷时，不得进行操作。
3、如隔离开关有声音，应查明原因，否则不得硬拉、硬合。
4、操作时应戴好安全帽、绝缘手套，并穿好绝缘鞋。
5、隔离开关操作要领：
注意：操作隔离开关前，首先应注意检查断路器确定在断开位置。
1）、合隔离开关时，应迅速而果断，但在合闸终了时不可用力过猛，以免发生冲击。
2）、拉隔离开关时，应迅速果断，以便消弧。
6、示意图
先合隔离开关后拉隔离开关
后合断路器先拉断路器
合闸顺序拉闸顺序。
高低压隔离开关型号、作用、符号
高低压隔离开关型号、作用、符号隔离开关是高压开关电器中使用最多的一种电器，顾名思义，是在电路中起隔离作用的它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
高低压隔离开基本介绍隔离开关（disconnector)即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
（IEV441-14-05)我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关，通常简称为隔离开关，是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
隔离开关用于各级电压，用作改变电路连接或使线路或设备与电源隔离，它没有断流能力，只能再用其它设备将线路断开后再操作。
一般带有防止开关带负荷时误操作的联锁装置，有时需要销子来防止在大的故障的磁力作用下断开开关。
高低压隔离开关的主要作用1)分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
隔离开关2)根据运行需要，换接线路。
3)可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。
4)根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。
高压隔离开关按其安装方式的不同，可分为户外高压隔离开关与户内高压隔离开关。
户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。
按其绝缘支柱结构的不同可分为单柱式隔离开关（single-column disconnector)、双柱式隔离开关（double-column disconnector)、三柱式隔离开关（three-column disconnector)。
隔离开关参数
参数说明
产品型号 额定电压 KV 额定电流 A 额定峰值耐 受电流 KA 额定短时耐 受电流 KA 1min工频耐 压 KV 雷电冲击耐 压 KV 爬电距离 mm GW8-35G 40.5 400 15.5 4.2/10S 80 185 625,875 GW8-60G 72.5 400 15.5 4.2/10S 140 325 1100,1600 GW8-110G 126 400 15.5 4.2/10S 185 450 1870,2750 GW13-35 40.5 630 55 16/4S 80 185 625 875 1225 500 125 CJ6.CS17 GW13-63 72.5 630 55 16/4S 140 325 1100 1600 2205 500 146 CJ6.CS17 GW13-110 126 630 65/63 16/4S 25/3S 185 450 1875 2750 3150 750 190
GN10（T）型隔离开关技术指标
13
查询人员：张碧然、黄慧玲、杨林江、 杨旭、腾照顺 整理文档:张碧然、黄慧玲、杨林江、 杨旭、腾照顺 总负责：张碧然
出处：太平洋门户网—86—
GW13隔离开关 RNGL1 系列隔离开关熔断器 GN10（T）型系列户内高压隔离开关
2
隔离开关的参数说明
3
GW13隔离开关
4
●产品概述 GW13系列中性点隔离开关,是交流频率为50Hz的户外高压电 器设备，有40.5kV、72.5 kV、126kV三个电压等级，供在无载的情 况下，分、合变压器中性点联线之用。 ●结构简述 隔离开关由底座、支柱绝缘子、导电回路、接线板等部分 组成。在轴承座内增加了与外部注油嘴相连的铸铁油道，可以实现 不分解产品而直接在外部注油，大大减少了工作量；改进了上下防 尘罩可以避免注入的润滑油风干，轴承座及支座内均增加了密封胶 圈，有效地防止了润滑油的流失；瓷柱上、下水泥胶装处涂上了防 水快固胶，可防止由于裂纹进水结冰而冻裂；导流系统中在触指末 端增加了导电片，实现导电过渡，使得接触电阻大大减小，导电可 靠性明显提高。 以上改进可减少现场维护的工作量，提高产品的性能，延 长使用寿命。 本产品可配用CS17型手动机构、CJ6型电动机构。 5
HGW1隔离开关GW1使用说明书
一、概述HGW1-10系列户外高压隔离开关系供户外安装一般用途隔离开关。
用于三相交流50Hz、额定电压10kV及以下的电力系统中。
供线路在有电压而无负载的情况下接通、切断和转换之用。
该产品符合GB1985《交流高压隔离开关和接地开关》、DL486《交流高压隔离开关订货技术条件》、DL/T593《高压隔离开关设备的共用订货技术条件》等国家标准和电力行业标准。
二、使用环境条件2.1 海拔高度：不超过1000m。
2.2 环境温度：-25℃～+40℃。
2.3 风压：不超过700Pa。
2.4 覆冰厚度：不超过10mm。
2.5 地震烈度：不超过8度。
2.6 安装场所应无经常性的剧烈振动及易燃、易爆物质和化学腐蚀的影响。
三、型号定义四、技术参数五、结构原理5.1 HGW1-10G（D）开关为单相式结构。
每相由底架、主闸刀（接地闸刀）、动触头、静触头、转轴、拉杆绝缘子组成。
三相通过联管相连，操作时转轴借助拉杆绝缘子带动主闸刀进行分合闸，触刀采用槽钢形式，增加机械强度和散热面积。
5.2 HGW1-10GD1、HGW1-10GD2系列开关是在HGW1-10G基础上增加带接地刀的一种开关，配用CS□手动操作机构后，能达到主刀合闸时，地刀不能合闸；地刀合闸时，主刀不能合闸的防误互锁要求。
六、HGW1-10G（D）系列开关外形图和安装尺寸见图一、图二七、订货须知6.1 订货时，请详细填写产品的型号规格、名称、数量、基本技术参数，所配机构的名称、型号、请勿省略，以防差错。
6.2 产品常规供货时，HGW1-10G开关配用CS8-5操作机构，如需带辅助开关，应另加说明，并注明节点对数。
HGW1-10GD1（D2）开关配用CS□操作机构。
6.3 如对产品有特殊要求，如高海拔地区或高寒地区须特别注明。
GW隔离开关技术参数
概述:有机复合绝缘高压隔离开关，适用于相应电压品级及电流负荷的电力系统中作输配线路及电器设备接通或断开之用，以便于电力系统停电或检修，保障检修工作人员的安全用途及利用范围：HGW9系列户外高压隔离开关（以下简称隔离开关）用于单相或三相交流50HZ，额定电压10~15kV，额定电流200~100A的电力系统中，作为有电压无负载时分合电路和过载保护之用。
其利用地址环境的条件如下：1、户外；2、环境温度: +400C;3、海拔高度不超过4000m；4、最大风速不超过35m/s；5、3级及以下污秽地区；6、地震烈度不超过8级。
技术参数表：结构与原理：隔离开关由底座、支柱绝缘子、导电部份和保险钩等部份组成。
触刀上装有保险钩，合闸后即自行闭锁，不会因自重或电动力的作用而自行分闸，隔离开关用钩棒进行分、合闸操作。
隔离开关的支柱绝缘子采用有机硅复合绝缘材料整体模压一次成型，除一般隔离开关的共同特性外，还具有外形美观、体积小、重量轻、抗老化、耐污秽特性好、安装运输无破损等优点，可以大大提高系统运行的安全可靠性。
以上是HGW9-10kV隔离开关详细信息，若是您对HGW9-10kV隔离开关的价钱、厂家、型号、图片有什么疑问，请联系咱们获取HGW9-10kV隔离开关的最新信息。
10kV交流高压户外隔离开关技术规范书工程项目：广西电网公司年月目录1总则2利用环境条件3技术参数和要求4实验5供货范围6技术资料和图纸交付进度7运输要求8技术服务1总则本设备技术规范书适用于10kV系统户外隔离开关和接地开关，本技术规范书提出了该产品的功能设计、结构、性能、和实验等方面的技术要求。
需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套知足本规范书和现行有关标准要求的高质量产品及其相应服务。
若是供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全知足本规范书的要求。
负荷隔离开关与熔断器式隔离开关外壳防护等级
5 IP5X
防尘
不能完全防止尘埃进入壳内，但是可以防止进尘不影响正常工作。
6 IP6X
尘密
无尘进入
熔断器式隔离开关的外壳防护等级
第二表征数字表示由于外壳进水而引起有害影响的防护，这种防水的等级也同样划分为 9 级。分别是：0、 1、2、3、4、5、6、7、8。 所以，根据上述内容，熔断器式隔离开关防护等级可表示为 IPX0。
第一表征数字及数字后补充字母表示的防护等级
字
符号
简述
详情
母0 IPLeabharlann X无防护无专门防护
防止大于 防止人体某部位（如手）意外接触带电或运动部件，但不能防止
1 IP1X 50mm 的固体 故意的接触。防止大于 50mm 的固体异物入壳。
异物
防止大于 防止长度不大于 80mm 的物体接触带电或运动部位，防止大于
防止长度不长于 100mm 直径为 1mm 的物体或探针接触带电或
固体异物
4L IP4LX
防止 1mm 的探针触
运动部位，防止大于 12.5mm 的固体异物进入壳内
头
防止大于
3 IP3X 2.5mm 的固体
防止直径大于 2.5mm 的工具或金属进入壳内
异物
防止大于 1mm 4 IP4X
的固体异物
防止直径大于 1mm 的固体异物进入壳内
负荷隔离开关的外壳防护等级
第一位数字及补充字母表示电器具有对人体和内部部件的防护，防止人全接触到产品内部的带电部分如触 头，风扇等部件。它共有 9 个等级，分别是：0、1、2L、3L、4L、3、4、5、6，符合高级别防护的，同 时符合低级别的。如符合等级 3，意味着 0-4L 的等级都符合。 所以，根据上述内容，负荷隔离开关防护等级可表示为 IP0X。
隔离开关分类详细介绍
隔离开关分类详细介绍隔离开关主要用来隔离电路。
在分段状态下有明显可见的断口，在关合状态下，导电系统中可以通过正常的工作电流和故障下的短路电流。
隔离开关没有灭弧装置，除了能开断很小的电流外，不能用来开断负荷电流，更不能开断短路电流，但隔离开关必须具备一定的动、热稳定性。
隔离开关的主要作用如下：(1) 在设备检修时，用隔离开关来隔离有电和无电部分，造成明显的断开点，检修的设备与电力系统隔离，以保证工作人员和设备的安全。
(2)隔离开关和断路器相配合，进行倒闸操作，以改变运行方式。
(3)用来开断小电流电路和旁(环)路电流。
(4)用隔离开关进行 500KV小电流电路合旁 (环)路电流的操作。
但须经计算符合隔离开关技术条件和有关调度规程后方可进行。
1.1 结构形式1.1.1 隔离开关的分类M0级隔离开关：具有1000次操作循环的机械寿命，适合输、配电系统中使用且满足一般要求的隔离开关。
M1级隔离开关：具有3000-5000次操作循环的延长机械寿命的隔离开关，主要用于隔离开关和同等级的断路器关联操作的场合。
M2级隔离开关：具有10000次操作循环的机械寿命，主要用于隔离开关和同等级的断路器关联操作的场合。
隔离开关分类见表 1.1表1.1 隔离开关分类户内隔离开关：通常是 35kV 及以下的电压等级，三相一体装，采用上下（垂直）回转，以GN系列为主要代表。
如图1.1所示。
图 1.1户内隔离开关结构（GN2-10）户外型隔离开关是以35kV及以上电压等级，三相可实现单极独立安装，单相或三相同步操作形式。
按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。
如图1.2所示。
图1.2户外隔离开关结构1.1.2 隔离开关的结构隔离开关都是有开端元件、支持绝缘件、传动元件、基座及操作机构五个基本部分组成，其方框图如图1.3所示，示意图如图1.4。
图 1.3 隔离开关的组成方框图图1.4户外隔离开关基本组成部分示意图各基本组成部分的主要零部件及功能见表1.2。
隔离开关常见问题的处理方法
发现隔离开关触头、接点过热时，首先汇报调度，设法减少或转移负荷，加强监视，然后根据不同接线进行处理：
（1）双母线接线。
如果一母线侧刀闸过热，通过倒母线，将过热的隔离开关退出运行，停电检修。
（2）单母线接线。
必须降低其负荷，加强监视，并采取措施降温，如条件许可，尽可能停止使用。
（3）带有旁路断路器的可用旁路断路器倒换。
（4）如果是线路侧隔离开关过热，其处理方法与单母线处理方法基本相同，应尽快安排停电检修。
维持运行期间，应减小负荷并加强监视。
（5）一个半断路器接线的可开环运行。
（6）对母线侧隔离开关过热触头、接点，在拉开隔离开关后，经现场检查，满足带电作业安全距离的，可带电解掉母线侧引下线接头，然后进行处理。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。
02-2高压隔离开关、高压熔断器、高压负荷开关
（8）传动、转动、摩擦部位定期清扫、加润滑油；触头检修 完后涂凡士林或者黄油。
（9）检修结束后，做3~5次分、合闸操作试验。
四、高压熔断器
1.熔断器的用途 熔断器实际上是最简单和最早使用的一种保护电 器，它串接在电路中，当电路发生过负荷或发生短路
时，过负荷电流或短路电流流过熔体，熔体被迅速加
热熔断，切断故障电流，从而保护了电路中其它电气
讨论题 有了断路器还需要隔离开关吗？为什么？
第四节 高压隔离开关、高压熔断器及高压负荷开关
1
高压隔离开关的作用与类型
2
内 容 提 要
4 5
常用的隔离开关与操动机构
3
操作注意事项
高压熔断器
高压负荷开关
一、高压隔离开关的作用与类型 （一）作用
1. 隔离电源。隔离开关分闸后断口非常明显，而且 断口具有足够的绝缘能力，从而保证检修的安全。 2.改变设备运行状态。与断路器配合操作，使设备 按需要在运行、备用及检修三种状态间切换。 3. 可通断小电流电路。 小电流电路包括电压互感器、避雷器电路；电压 35kV容量为1000kVA及以下或110kV容量为 3200kVA及以下的空载变压器；10kV、5km以内 或35kV、10km以内的空载线路；变压器中性点的 接地线等。
7、按有无接地闸刀分：不接地、单接地、双接地
一、高压隔离开关的作用与类型 （四）型号与参数
GW4-110/630
GW4-27.5/1250TD
GN2-35/1000(G-隔离开关，W-户外，N-户内，110 、27.5、35为额定电压(kV)，630、1250、1000为 额定电流(A)，T-铁道专用，D-带接地刀闸
设备。
2.熔断器的结构和工作原理 熔断器主要由金属熔体（熔件）、支持熔体的载流部分（触
隔离开关基础知识
镜子狸
01 一、什么是隔离开关 02 二、隔离开关的分类 03 三、隔离开关的选型 04
四、隔离开关的常见故障与处理
05 五、隔离开关的维护
1
一、什么是隔离开关
隔离开关的工作原理
•隔离开关（disconnector），即在分位置时，触头间有符合规定要求的 绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电 流及在规定时间内异常条件（例如短路）下的电流的开关设备。 （IEV441-14-05)隔离开关（俗称“刀闸”），一般指的是高压隔离开关， 即额定电压在1kV及其以上的隔离开关，通常简称为隔离开关，是高压开 关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但 是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和 安全运行的影响均较大。隔离开关的主要特点是无灭弧能力，只能在没 有负荷电流的情况下分、合电路。隔离开关用于各级电压，用作改变电 路连接或使线路或设备与电源隔离，它没有断流能力，只能先用其它设 备将线路断开后再操作。一般带有防止开关带负荷时误操作的联锁装置， 有时需要销子来防止在大的故障的磁力作用下断开开关。
•4、在1000kV电容式电压互感器(CVT)同路中不允许安装隔离 开关。避免CVT回路的隔离开关在投切数值很大的集中电容 时出现电弧过长而很难熄灭的问题。
1
四、隔离开关的常见故障与处理
1、隔离开关的常见故障有： 2、隔离开关的常见故障解决方法：
01
接触部分过热
02
瓷质绝缘损坏和闪络放电
03
拒绝拉、合闸
1
二、隔离开关的分类
1
绝缘支柱数目：单 柱、双柱、三柱式 和V型
2
极数： 单极、三极式
