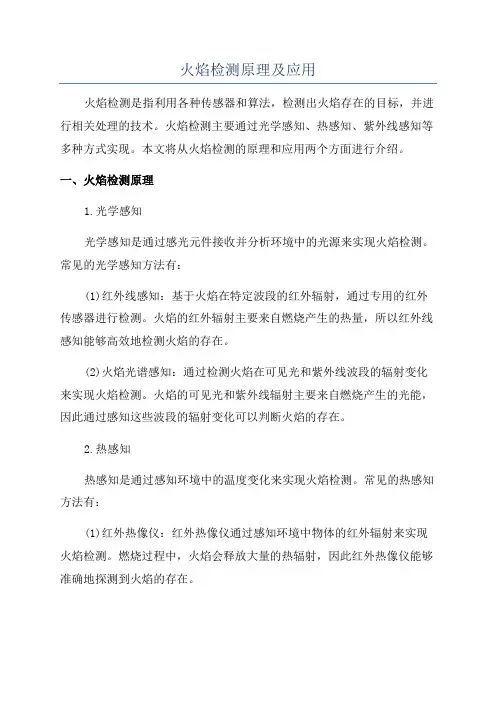

火焰检测原理及应用
火焰检测原理及应用火焰检测是指利用各种传感器和算法，检测出火焰存在的目标，并进行相关处理的技术。
火焰检测主要通过光学感知、热感知、紫外线感知等多种方式实现。
本文将从火焰检测的原理和应用两个方面进行介绍。
一、火焰检测原理1.光学感知光学感知是通过感光元件接收并分析环境中的光源来实现火焰检测。
常见的光学感知方法有：(1)红外线感知：基于火焰在特定波段的红外辐射，通过专用的红外传感器进行检测。
火焰的红外辐射主要来自燃烧产生的热量，所以红外线感知能够高效地检测火焰的存在。
(2)火焰光谱感知：通过检测火焰在可见光和紫外线波段的辐射变化来实现火焰检测。
火焰的可见光和紫外线辐射主要来自燃烧产生的光能，因此通过感知这些波段的辐射变化可以判断火焰的存在。
2.热感知热感知是通过感知环境中的温度变化来实现火焰检测。
常见的热感知方法有：(1)红外热像仪：红外热像仪通过感知环境中物体的红外辐射来实现火焰检测。
燃烧过程中，火焰会释放大量的热辐射，因此红外热像仪能够准确地探测到火焰的存在。
(2)热传感器：热传感器根据环境中物体的温度变化来实现火焰检测。
当火焰存在时，其周围的温度会明显升高，通过热传感器可以检测到这种变化，并判断是否有火焰存在。
二、火焰检测应用火焰检测广泛应用于火灾预警系统、工业安全、燃烧控制等领域。
以下是一些常见的应用场景：1.火灾预警系统：火焰检测被广泛应用于各类火灾预警系统中。
通过及时检测火焰的存在，可以迅速发出警报并采取相应的灭火措施，从而避免火灾的蔓延。
2.工业安全：很多工业领域存在着与火焰相关的安全隐患，如化工厂、炼油厂等。
通过火焰检测，可以实时监测潜在的火灾风险，及时采取措施保障工作人员的安全。
3.燃烧控制：火焰检测在燃烧控制中起到重要作用。
通过检测火焰的存在，可以调整燃料供给和燃烧条件，确保燃烧过程的稳定和安全。
4.智能家居：火焰检测技术也被应用于智能家居系统中。
通过火焰检测，可以发现家庭中的火灾隐患，及时采取措施保护家人的生命财产安全。
霍尼韦尔火焰检测器工作原理
霍尼韦尔火焰检测器工作原理火焰检测器是一种用于监测火焰的安全设备，它在工业和商业场所起着至关重要的作用。
霍尼韦尔火焰检测器作为其中的一种，具有高灵敏度和可靠性，能够迅速检测到火焰的存在，从而保障人员和设备的安全。
霍尼韦尔火焰检测器的工作原理主要基于光学传感器技术。
它利用了火焰的辐射特性，通过检测火焰产生的光信号来判断是否存在火灾。
其具体工作过程可以分为以下几个步骤：1. 光敏元件感应：霍尼韦尔火焰检测器内置了一种特殊的光敏元件，通常为光电二极管（Photodiode）。
当光线照射到光敏元件上时，光敏元件会产生电流信号。
2. 光源发射：火焰检测器内部还配备了一种光源，通常为红外光源。
这个光源会以特定的频率和强度发射红外光。
3. 火焰辐射：当火焰出现时，它会产生辐射光，包括可见光和红外光。
这些光会被火焰检测器捕捉到。
4. 光信号传递：捕捉到的光信号会经过光学系统，被聚焦到光敏元件上。
光敏元件会将光信号转化为电流信号，并将其传递给后续的电路进行处理。
5. 信号处理：接收到光敏元件传递的电流信号后，火焰检测器会对信号进行处理和分析。
它会通过比较光信号的强度和频率，判断是否存在火焰。
6. 报警输出：如果火焰检测器判断存在火焰，它会触发报警信号，通知相关人员采取适当的应对措施。
报警信号可以通过声音、光亮或者其他方式进行输出。
霍尼韦尔火焰检测器采用了先进的技术，使其具备了快速、准确地检测火焰的能力。
它可以识别不同类型的火焰，包括明火和隐火。
同时，它还能够抵抗干扰光和日光的影响，确保检测结果的可靠性。
在实际应用中，霍尼韦尔火焰检测器可以广泛用于各种场所，如工厂、仓库、石化厂、发电厂等。
它可以及时发现火灾的踪迹，避免火灾蔓延造成更大的损失。
同时，它还可以与其他安全设备和系统进行联动，实现自动报警、联动控制等功能，提高火灾应急响应的效率。
霍尼韦尔火焰检测器通过光学传感器技术，能够快速、准确地检测火焰的存在。
它在保障人员和设备安全方面发挥着重要作用，是现代工业和商业场所不可或缺的一种安全设备。

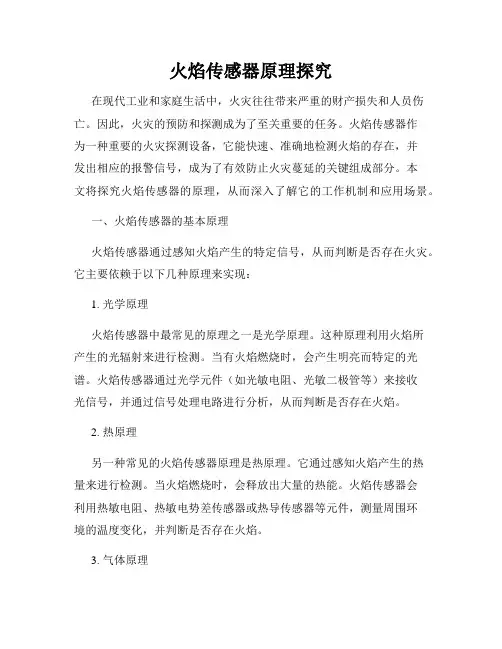

火焰传感器原理探究
火焰传感器原理探究在现代工业和家庭生活中，火灾往往带来严重的财产损失和人员伤亡。
因此，火灾的预防和探测成为了至关重要的任务。
火焰传感器作为一种重要的火灾探测设备，它能快速、准确地检测火焰的存在，并发出相应的报警信号，成为了有效防止火灾蔓延的关键组成部分。
本文将探究火焰传感器的原理，从而深入了解它的工作机制和应用场景。
一、火焰传感器的基本原理火焰传感器通过感知火焰产生的特定信号，从而判断是否存在火灾。
它主要依赖于以下几种原理来实现：1. 光学原理火焰传感器中最常见的原理之一是光学原理。
这种原理利用火焰所产生的光辐射来进行检测。
当有火焰燃烧时，会产生明亮而特定的光谱。
火焰传感器通过光学元件（如光敏电阻、光敏二极管等）来接收光信号，并通过信号处理电路进行分析，从而判断是否存在火焰。
2. 热原理另一种常见的火焰传感器原理是热原理。
它通过感知火焰产生的热量来进行检测。
当火焰燃烧时，会释放出大量的热能。
火焰传感器会利用热敏电阻、热敏电势差传感器或热导传感器等元件，测量周围环境的温度变化，并判断是否存在火焰。
3. 气体原理除了光学和热原理，火焰传感器也可以利用火焰所产生的气体来进行检测。
火焰燃烧时会释放出一些特定的气体，如二氧化碳、一氧化碳等。
火焰传感器会利用气敏电阻、气敏传感器或气体传感器等元件，检测周围气体成分的变化，并判断是否存在火焰。
二、火焰传感器的应用场景火焰传感器广泛应用于各个领域，以实现早期火灾的探测和报警。
以下是一些常见的应用场景：1. 工业领域在工业生产过程中，往往伴随着各种各样的火源。
例如，石油、化工、冶金等行业中，存在着易燃易爆的物质，一旦火灾发生，后果将不堪设想。
火焰传感器在这些领域中被广泛应用，及时发现火焰并采取相应的应对措施，有效地减少了火灾的发生。
2. 家庭生活在家庭生活中，厨房是火灾发生的高危区域。
燃气灶、烤箱等厨房电器容易引发火灾。
火焰传感器通过实时监测火焰，一旦检测到火焰，将立即发出警报，提醒家庭成员采取相应措施，避免火灾蔓延。
DET-TRONICS

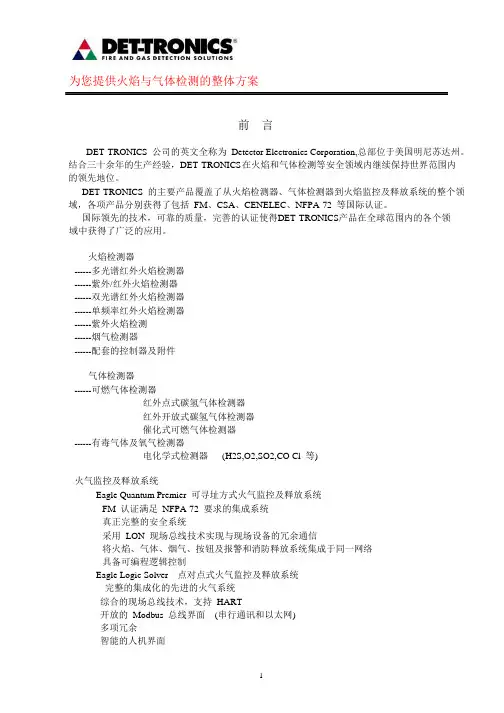

为您提供火焰与气体检测的整体方案前言DET-TRONICS 公司的英文全称为Detector Electronics Corporation,总部位于美国明尼苏达州。

结合三十余年的生产经验，DET-TRONICS 在火焰和气体检测等安全领域内继续保持世界范围内的领先地位。
DET-TRONICS 的主要产品覆盖了从火焰检测器、气体检测器到火焰监控及释放系统的整个领域，各项产品分别获得了包括FM、CSA、CENELEC、NFPA-72 等国际认证。
国际领先的技术，可靠的质量，完善的认证使得DET-TRONICS产品在全球范围内的各个领域中获得了广泛的应用。
火焰检测器------多光谱红外火焰检测器------紫外/红外火焰检测器------双光谱红外火焰检测器------单频率红外火焰检测器------紫外火焰检测------烟气检测器------配套的控制器及附件气体检测器------可燃气体检测器-红外点式碳氢气体检测器-红外开放式碳氢气体检测器-催化式可燃气体检测器------有毒气体及氧气检测器-电化学式检测器(H2S,O2,SO2,CO Cl 等)火气监控及释放系统-------Eagle Quantum Premier 可寻址方式火气监控及释放系统-FM 认证满足NFPA-72 要求的集成系统-真正完整的安全系统-采用LON 现场总线技术实现与现场设备的冗余通信-将火焰、气体、烟气、按钮及报警和消防释放系统集成于同一网络-具备可编程逻辑控制-------Eagle Logic Solver 点对点式火气监控及释放系统-完整的集成化的先进的火气系统-综合的现场总线技术，支持HART-开放的Modbus 总线界面(串行通讯和以太网)-多项冗余-智能的人机界面为您提供火焰与气体检测的整体方案火焰检测器（Flame Detector）------多光谱红外火焰检测器（Multispectrum IR）X3301 多光谱红外火焰检测器是一种最新技术的光学火焰检测器。
