电脑组装之接口线(主板电源线)图解
电脑电源接口详解(现用图解)
电脑主板电源接口图解计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。
启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。
上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。
主板电源接口图解20-PIN ATX主板电源接口4-PIN“D”型电源接口主板20针电源插口及电压：在主板上看：编号输出电压编号输出电压1 3.3V 11 3.3V2 3.3V 12 -12V3 地13 地4 5V 14 PS-ON5 地15 地6 5V 16 地7 地17 地8 PW+OK 18 -5V9 5V-SB 19 5V10 12V 20 5V在电源上看：编号输出电压编号输出电压20 5V 10 12V19 5V 9 5V-SB18 -5V 8 PW+OK17 地7 地16 地 6 5V15 地 5 地14 PS-ON 4 5V13 地 3 地12 -12V 2 3.3V11 3.3V 1 3.3V可用万用电表分别测量。
另附：24 PIN ATX电源电压对照表X电源几组输出电压的用途+3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。
而在AT/PSII电源上没有这一路输出。
以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。
+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。
+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路。
电脑组装之接口线(图解)
在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。
目前主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用2 4PIN的主板供电接口设计，低端的产品一般为20PIN。
不论采用24PIN和20PIN，其插法都是一样的。
主板上24PIN的供电接口主板上20PIN的供电接口电源上为主板供电的24PIN接口为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。
通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起.二、认识CPU供电接口图解安装详细过程为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如图：主板上提供给CPU单独供电的12V四针供电接口电源上提供给CPU供电的4针、6针与8针的接口安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。
三、认识SATA串口图解SATA设备的安装SATA串口由于具备更高的传输速度渐渐替代PATA（IDE）并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。
接下来认识一下主板上的SATA接口。
这图片跟下面这图片便是主板上提供的SA TA接口，也许有些朋友会问，两块主板上的SATA口“模样”不太相同。
大家仔细观察会发现，在下面的那图中，SATA接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的设计。
SATA接口的安装也相当的简单，接口采用防呆式的设计，方向反了根本无法插入，细心的用户仔细观察接口的设计，也能够看出如何连接。
另外需要说明的是，SATA硬盘的供电接口也与普通的四针梯形供电接口有所不同，下图分别是SATA供电接口与普通四针梯形供电接口对比。
电脑电源接口详解图解
电脑主板电源接口图解计算机的ATX脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。
启动后把拨到主流20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。
上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。
主板接口图解20-PIN ATX主板接口4-PIN“D”型接口主板20针插口及：在主板上看：编号输出编号输出电压1 112 12 -12V3 地13 地4 5V 14 PS-ON5 地15 地6 5V 16 地7 地17 地8 PW+OK 18 -5V9 5V-SB 19 5V10 12V 20 5V在上看：编号输出编号输出电压20 5V 10 12V19 5V 9 5V-SB18 -5V 8 PW+OK17 地7 地16 地6 5V15 地5 地14 PS-ON 4 5V13 地3 地12 -12V 211 1可用万用电表分别测量。
另附：24 PIN ATX对照表X几组输出的用途+：最早在ATX结构中提出，现在基本上所有的新款都设有这一路输出。
而在AT/PSII上没有这一路输出。
以前电源供应的最低为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了以下，为了减少主板产生热量和节省能源，现在的电源直接提供电压，经主板变换后用于驱动CPU、内存等。
+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分，包括磁盘、光盘驱动器的控制电路。
+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，专门增加了一个4PIN的插头，提供+12V给主板，经主板变换后提供给CPU和其它。
所以P4结构的+12V输出较大，P4结构电源也称为ATX12V。
-12V：主要用于某些串口，其放大电路需要用到+12V和-12V，通常输出小于1A.。
主板电源线连接图
主板需要接电源的部件主要有：主板供电、CPU供电、硬盘供电、独立显卡供电、以及主板跳线等。
下面分别以图片的形式详细介绍：
1.主板供电电源线连接
目前主板多数是24PIN接口，使用24OIN接口的电源线，对应插入即可如下图：
图1 24PIN主板供电插槽
图2 电源24PIN接口
图3 主板供电电源线连接图
2.CPU供电电源线连接
主板上的CPU供电插槽是4PIN接口，将将电源中的4PIN接口插入以上对应CPU供电插槽即可，如下图：
图1 主板上CPU供电4PIN插槽
图2 电源4PIN接口
3.硬盘供电电源线连接
硬盘供电也是4PIN接口，电源接口如下图，只要对应的电源接口接入硬盘接口即可。
图1 电源硬盘供电接口
4.显卡供电电源连接
如果电脑安装有独立显卡，一般比较好的独立显卡都需要电源单独供电，比较差的独立显卡则由插入的主板处主板供电。
需要单独供电的显卡接口也为
4PIN。
类似与CPU供电接口。
5.主板跳线供电电源线连接
这也是很多新手朋友装机十分头疼的问题，主要是涉及到电源机箱开机按钮、重新启动按钮以及机箱电源指示等线的连接。
接法对照如下图：
图1 主板跳线接
图2 主板跳线连接效果图。
电脑组装之接口线主板电源线图解
DIY攒机的详细步骤过程，在《菜鸟晋级必修功课！图解Intel电脑组装全过程》这篇文章中我们已经为大家做了详细的介绍。
通过查看网友的留言，小编感觉到很多朋友对各种接口和线缆的连接方法还不是很清楚，那么这里同样以Intel平台为例，借助两块不同品牌的主板，对各种接口及其连接方法进行一下详细的介绍。
一、认识主板供电接口图解安装详细过程在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。
目前主板供电的接口主要有24针与20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。
不论采用24PIN和20PIN，其插法都是一样的。
主板上24PIN的供电接口主板上20PIN的供电接口电源上为主板供电的24PIN接口为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。
通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起.二、认识CPU供电接口图解安装详细过程为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如图：主板上提供给CPU单独供电的12V四针供电接口电源上提供给CPU供电的4针、6针与8针的接口安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。
三、认识SATA串口图解SATA设备的安装SATA串口由于具备更高的传输速度渐渐替代PA TA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。
接下来认识一下主板上的SATA接口。
这张图片跟下面这张图片便是主板上提供的SATA接口，也许有些朋友会问，两块主板上的SATA口“模样”不太相同。
电脑电源接口详解(图解)
电脑主板电源接口图解电脑电源接口图详解，就是一张图，为您详细指明电脑内部各种电源接口。
计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。
启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。
上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。
主板电源接口图解20-PIN ATX主板电源接口4-PIN“D”型电源接口主板20针电源插口及电压：在主板上看：编号输出电压编号输出电压1 3.3V 11 3.3V2 3.3V 12 -12V3 地13 地4 5V 14 PS-ON5 地15 地6 5V 16 地7 地17 地8 PW+OK 18 -5V9 5V-SB 19 5V10 12V 20 5V在电源上看：编号输出电压编号输出电压20 5V 10 12V19 5V 9 5V-SB18 -5V 8 PW+OK17 地7 地16 地 6 5V15 地 5 地14 PS-ON 4 5V13 地 3 地12 -12V 2 3.3V11 3.3V 1 3.3V可用万用电表分别测量。
另附：24 PIN ATX电源电压对照表X电源几组输出电压的用途+3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。
而在AT/PSII电源上没有这一路输出。
以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了 3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。
+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。
+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
电脑接口和连线图解
电脑接口和连线图解主机外连线主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。
对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。
电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。
PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。
USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。
LPT接口（朱红色）：该接口为针角最多的接口，共25针。
可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。
COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。
可连接游戏手柄或手写板等配件。
Line Out接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。
Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。
Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。
MIC接口可让二者兼得。
MIC接口与麦克风连接，用于聊天或者录音。
显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。
该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。
MIDI/游戏接口（黄***色）：该接口和显卡接口一样有15个针脚，可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。
主板电源接口详解(图解)
计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。
启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。
楼上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。
主板电源接口图解20-PIN ATX主板电源接口4-PIN“D”型电源接口主板20针电源插口及电压：在主板上看:编号输出电压编号输出电压1 3.3V 11 3.3V2 3.3V 12 -12V 3地 13地4 5V 14 PS-ON 5地 15地6 5V 16地7地 17地8 PW+OK 18 -5V9 5V-SB 19 5V10 12V 20 5V在电源上看编号输出电压编号输出电压20 5V 10 12V 19 5V 9 5V-SB 18 -5V 8 PW+OK 17地 7地16地 6 5V15地 5地14 PS-ON 4 5V13地 3地12 -12V 2 3.3V 11 3.3V 1 3.3V 可用万用电表分别测量另附：24 PIN ATX电源电压对照表ATX电源几组输出电压的用途+3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。
而在AT/PSII电源上没有这一路输出。
以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU 的电压降到了3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。
+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。
+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路。
电脑电源接口详解图解
电脑电源接口详解图解 Last updated on the afternoon of January 3, 2021电脑主板电源接口图解计算机的ATX脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。
启动后把拨到主流20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。
上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。
主板接口图解20-PIN ATX主板接口4-PIN“D”型接口主板20针插口及：在主板上看：编号输出编号输出电压1 112 12 -12V3 地 13 地4 5V 14 PS-ON5 地 15 地6 5V 16 地7 地 17 地8 PW+OK 18 -5V9 5V-SB 19 5V10 12V 20 5V在上看：编号输出编号输出电压20 5V 10 12V19 5V 9 5V-SB18 -5V 8 PW+OK17 地 7 地16 地 6 5V15 地 5 地14 PS-ON 4 5V13 地 3 地12 -12V 211 1可用万用电表分别测量。
另附：24 PIN ATX对照表X几组输出的用途+：最早在ATX结构中提出，现在基本上所有的新款都设有这一路输出。
而在AT/PSII上没有这一路输出。
以前电源供应的最低为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了以下，为了减少主板产生热量和节省能源，现在的电源直接提供电压，经主板变换后用于驱动CPU、内存等。
+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分，包括磁盘、光盘驱动器的控制电路。
+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，专门增加了一个4PIN的插头，提供+12V给主板，经主板变换后提供给CPU和其它。
电脑电源接口详解(图解)
电脑主板电源接口图解计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。
启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。
上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。
主板电源接口图解20-PIN ATX主板电源接口4-PIN“D”型电源接口主板20针电源插口及电压：在主板上看：编号输出电压编号输出电压1 3.3V 11 3.3V2 3.3V 12 -12V3地 13地4 5V 14 PS-ON5地 15地6 5V 16地7地 17地8 PW+OK 18 -5V9 5V-SB 19 5V10 12V 20 5V在电源上看：编号输出电压编号输出电压20 5V 10 12V19 5V 9 5V-SB18 -5V 8 PW+OK17地 7地16地 6 5V15地 5地14 PS-ON 4 5V13地 3地12 -12V 2 3.3V11 3.3V 1 3.3V可用万用电表分别测量。
另附：24 PIN ATX电源电压对照表X电源几组输出电压的用途+3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。
而在AT/PSII电源上没有这一路输出。
以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了 3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。
+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。
+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路。
主板电源线接法(电源开关、重启开关、USB、耳机麦克风等)
图解：主板电源线接法（电源开关、重启开关、USB、耳机麦克风等）一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。
一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。
一般电源线接口如下：电源LED灯+ －电源开关。
+ －重启未定义接口（这果多一个接口，貌似没用的）硬盘LED灯一般只需注意以上电源线的接法就行了，其他基本不用记，只要接口接合适就行了。
其他线如USB线、音频线、耳麦线都是整合成一组一组的，只要接口插得进就对了。
菜鸟进阶必读！主板跳线连接方法揭秘初级用户最头疼的跳线连接作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
最新最全的-图解、主板电线接法(电源开关、重启等)
图解：主板电线接法（电源开关、重启等）图解：主板电源线接法（电源开关、重启开关、USB、耳机麦克风等）一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。
一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。
一般电源线接口如下：电源LED灯+ －电源开关。
钥匙开机其实并不神秘这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
看完本文，连接这一大把的线都会变得非常轻松复位/重启开关：RESET SW英文全称：Reset Swicth可能用名：RESET、Reset Swicth、Reset Setup、RST等功能定义：机箱前面的复位按钮电源指示灯：+/-可能用名：POWER LED、PLED、PWR LED、SYS LED等硬盘状态指示灯：HDD LED英文全称：Hard disk drive light emitting diode可能用名：HD LED报警器：SPEAKER可能用名：SPK功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体要学会如何跳线，我们必须先了解跳线到底从哪儿开始数，这个其实很简单。
在主板（任何板卡设备都一样）上，跳线的两端总是有一端会有较粗的印刷框，而跳线就应该从这里数。
找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。
如上图。
● 9Pin开关/复位/电源灯/硬盘灯定义这款主板和上一张图的主板一样，都采用9Pin定义开关/复位/电源灯/硬盘灯9Pin的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式，市场上70%以上的品牌都采用的是这种方式，慢慢的也就成了一种标准，特别是几大代工厂为通路厂商推出的主板，采用这种方式的更是高达90%以上。
电脑组装之接口线(主板电源线)图解
电脑主板供电图解一、认识主板供电接口图解安装详细过程在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。
目前主板供电的接口主要有24针与20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。
不论采用24PIN 和20PIN，其插法都是一样的。
主板上24PIN的供电接口主板上20PIN的供电接口电源上为主板供电的24PIN接口为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。
通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起.二、认识CPU供电接口图解安装详细过程为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如图：主板上提供给CPU单独供电的12V四针供电接口电源上提供给CPU供电的4针、6针与8针的接口安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。
三、认识SATA串口图解SATA设备的安装SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。
接下来认识一下主板上的SATA接口。
这张图片跟下面这张图片便是主板上提供的SATA接口，也许有些朋友会问，两块主板上的SATA口“模样”不太相同。
大家仔细观察会发现，在下面的那张图中，SATA接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的设计。
SATA接口的安装也相当的简单，接口采用防呆式的设计，方向反了根本无法插入，细心的用户仔细观察接口的设计，也能够看出如何连接。
图解：主板电线接法(电源开关、重启等)
钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰,电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手?呵呵，看完今天的文章,你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题,实际上主板上那一排排需要连线的插针并不叫做“跳线"，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针,不过由于和“跳线"从外观上区别不大，所以我们也就经常管它们叫做“跳线”.看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。
不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。
轻松识别各连接线的定义为了更加方便理解，我们先从机箱里的连接线说起。
一般来说,机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注,这是我们要解决的第一个问题。
实际上，这些线上的标注都是相关英文的缩写，并不难记。
下面我们来一个一个的认识（每张图片下方是相关介绍)！电源开关：POWER SW英文全称：Power Swicth可能用名:POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等功能定义：机箱前面的开机按钮复位/重启开关：RESET SW英文全称：Reset Swicth可能用名:RESET、Reset Swicth、Reset Setup、RST等功能定义：机箱前面的复位按钮电源指示灯:+/-可能用名:POWER LED、PLED、PWR LED、SYS LED等硬盘状态指示灯：HDD LED英文全称:Hard disk drive light emitting diode 可能用名：HD LED报警器：SPEAKER可能用名:SPK功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体音频连接线：AUDIO可能用名：FP AUDIO功能定义：机箱前置音频看完以上简单的图文介绍以后,大家一定已经认识机箱上的这些连线的定义了,其实真的很简单，就是几个非常非常简单英文的缩写。
最新最全的-图解、主板电线接法(电源开关、重启等)
图解：主板电线接法（电源开关、重启等）图解：主板电源线接法（电源开关、重启开关、USB、耳机麦克风等）一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。
一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。
一般电源线接口如下：电源LED灯+ －电源开关。
钥匙开机其实并不神秘这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
看完本文，连接这一大把的线都会变得非常轻松复位/重启开关：RESET SW英文全称：Reset Swicth可能用名：RESET、Reset Swicth、Reset Setup、RST等功能定义：机箱前面的复位按钮电源指示灯：+/-可能用名：POWER LED、PLED、PWR LED、SYS LED等硬盘状态指示灯：HDD LED英文全称：Hard disk drive light emitting diode可能用名：HD LED报警器：SPEAKER可能用名：SPK功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体要学会如何跳线，我们必须先了解跳线到底从哪儿开始数，这个其实很简单。
在主板（任何板卡设备都一样）上，跳线的两端总是有一端会有较粗的印刷框，而跳线就应该从这里数。
找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。
如上图。
● 9Pin开关/复位/电源灯/硬盘灯定义这款主板和上一张图的主板一样，都采用9Pin定义开关/复位/电源灯/硬盘灯9Pin的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式，市场上70%以上的品牌都采用的是这种方式，慢慢的也就成了一种标准，特别是几大代工厂为通路厂商推出的主板，采用这种方式的更是高达90%以上。
电脑内外所有连接线图解
电脑内、外所有连接线图解作为一个初级菜鸟,要组装一台可以使用的电脑,我们首先要解决的问题是如何将诸多电脑配件和连线顺利地连接起来为了完成这个任务,就必须深入认识电脑内外各种连线;笔者把这些连线分为主机外连线、主机内连线和主机内跳线三个部分来给大家讲解;主机外连线主机外的连线虽然简单,但我们要一一弄清楚哪个接口插什么配件、作用是什么;对于这些接口,最简单的连接方法就是对准针脚,向接口方向平直地插进去并固定好;电源接口黑色：负责给整个主机电源供电,有的电源提供了开关,笔者建议在不使用电脑的时候关闭这个电源开关图1;ps/2接口蓝绿色：PS/2接口有二组,分别为下方靠主板PCB方向紫色的键盘接口和上方绿色的鼠标接口图2,两组接口不能插反,否则将找不到相应硬件；在使用中也不能进行热拔插,否则会损坏相关芯片或电路;USB接口黑色：接口外形呈扁平状,是家用电脑外部接口中唯一支持热拔插的接口,可连接所有采用USB接口的外设,具有防呆设计,反向将不能插入;LPT接口朱红色：该接口为针角最多的接口,共25针;可用来连接打印机,在连接好后应扭紧接口两边的旋转螺丝其他类似配件设备的固定方法相同;COM接口深蓝色：平均分布于并行接口下方,该接口有9个针脚,也称之为串口1和串口2;可连接游戏手柄或手写板等配件;LineOut接口淡绿色：靠近COM接口,通过音频线用来连接音箱的Line接口,输出经过电脑处理的各种音频信号图3;Line in接口淡蓝色：位于Line Out和Mic中间的那个接口,意为音频输入接口,需和其他音频专业设备相连,家庭用户一般闲置无用;Mic接口粉红色：粉红色是MM喜欢的颜色,而聊天也是MM喜欢的;MIC接口可让二者兼得;MIC接口与麦克风连接,用于聊天或者录音;显卡接口蓝色：蓝色的15针D-Sub接口是一种模拟信号输出接口图4,用来双向传输视频信号到显示器;该接口用来连接显示器上的15针视频线,需插稳并拧好两端的固定螺丝,以让插针与接口保持良好接触;MIDI/游戏接口黄色：该接口和显卡接口一样有15个针脚,可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴;网卡接口：该接口一般位于网卡的挡板上目前很多主板都集成了网卡,网卡接口常位于USB接口上端;将网线的水晶头插入,正常情况下网卡上红色的链路灯会亮起,传输数据时则亮起绿色的数据灯;主机内连线主机内的连线有简单的也有复杂的,但无论简单还是复杂,我们DIYer都要攻克这些困难,这样才能真正地组装起一台可以流畅运行的电脑;1．电源连线20芯电源连线：主板就是靠它供电的;先用力捏住电源接头上的塑料卡子,然后将电源接口平直地插入主板CPU插座旁边的20芯电源插座图5;注意卡子与卡座在同一方向上;CPU电源连线：由于P4级别的CPU耗电量巨大,系统还需要单独为CPU供电,因此在CPU的附近提供了一个4芯的电源插座,连接时将电源输出端一个正方形的四芯电源插头对准卡座插入;4芯电源连线：4芯电源插头除连接普通的IDE 设备外,还可给另购的机箱风扇或显卡供电,连接时常需要转接,只需将输出端的公头插入连接端的母头就行了;CPU风扇连线：为CPU加装了散热器后,将散热器的电源输入端深红色插入主板上CPU附近的“CPU FAN”上图6;显卡风扇连线：显卡散热风扇的接头多为三针主板提供或二针显卡提供;因此,倘若我们购买的是需要三针电源接口的散热风扇,就要在主板CPU插座附近找到这样的深红色插座SYSFAN,然后按两边的凸起找准方向插入;而二芯风扇都直接插在了显卡的供电接口上;2．设备连线IDE设备连线：IDE设备包括光驱、硬盘等;在主板上一般都标有IDE1、IDE2图7,可以通过主板连接两组IDE设备,通常情况下我们将硬盘连接在IDE1上、光驱连接在IED2上;该类型设备正常工作都需要两类连线：一为80针的数据线光驱可为40针,二为4芯电源线;连接时,先将数据线蓝色插头一端插入主板上的IDE接口,再将另一端插入硬盘或光驱接口；然后把电源线接头插在IDE设备的电源接口上图8;由于数据线及电源线都具有防插反设计,插接时不要强行插入,如不能插入就换一个方向试试;SATA接口连线：目前SATA硬盘已经大量使用,支持SATA硬盘的主板上标有SATA1、SATA2等的就是SATA硬盘的数据线接口,通过扁平的SATA数据线一般为红色就可与SATA硬盘连接图9;3．机箱面板及其他连线前置USB连线：机箱面板上大都提供了两个前置的USB接口;而USB连线正起到连接前置USB接口和主板的作用;每组USB连线大多合并在一个插头内图10,再找到主板上标注USB1234的接口,依照主板说明书上要求的顺序插入;开机信号线：从机箱面板中的一组连线中找到开机信号线;开机信号线由白色和朱红色的标注有“Power SW”的两针接头组成,这组线连接的是开机按钮图11;我们只需将这个接头插入主板机箱面板插线区中标注有“PWR”字符的金属针上即可开机;重启信号线：重启信号线是标注有一个“Reset SW”的两针接头,它连接的是主机面板中的Reset按钮重启按钮;这组接头的两根线分别为蓝色和白色,将其插到主板上标注了“Reset”的金属针上;硬盘指示灯线：在我们读写硬盘时,硬盘灯会发出红色的光,以表示硬盘正在工作;而机箱面板连线中标注“HDD LED”的两针接头即为它的连线,将这两根红色和白色线绞在一起的接头与主板上标注“HDD LED”的金属针连接;机箱喇叭连线：机箱喇叭连线作用是开机声音报警最好认,因为标注Speaker的接头是几组线中最大最宽的;该接头为黑色和红色两根交叉线;将这个接头插入主板上标有“Speaker”或“SPK”的金属针上注意红色的线接正极,即“+”插针;奇异扎丝线：拆开品牌机,给人最大的感受就是里面非常开阔整齐;我们DIYer面对机箱内杂乱的电源、数据线,有没有方法给它做做“整容”呢有这就靠扎丝啦,扎丝可在熟悉的电脑商家那里索要几根图12,将线置于扎丝的圈内,然后扎进扎丝的一头,拉紧,并用剪刀去掉多余的扎丝头;主机内跳线跳线,很小的一个蓝色“小帽”,连通的是两根金属针;跳线虽小,但它的作用可大着呢;1．三针跳线三针跳线即为三个相邻的针脚;我们可以把这三个针脚按照位置分别命名为1、2、3;一般说来,当我们用跳线帽连接1和2两个针脚的时候表示开启或接通,当我们连接2和3两个针脚时则表示清零或者屏蔽;我们最常用到的跳线功能就是BIOS跳线图13和声卡跳线了,操作原理同上;当BIOS受损或超频过度导致机器不能启动时,我们就把BIOS跳线在圆形的CMOS电池附近从1、2针脚上拔下来,插在2、3针脚Clear上一会儿再插回1、2针脚,这样BIOS就被清零了,相关设置恢复到出厂时的状态;对于集成声卡AC’97或集成显卡来说,我们用跳线帽将1、2针脚接通表示启用该功能,而当我们添置了硬声卡或独立显卡时,则可以用跳线帽接通2、3针脚来屏蔽集成声卡或集成显卡现在很多主板都是在BIOS设置中实现的;2．主从盘跳线如果一条数据线上只存在一台IDE设备是不需要设置主从盘的,因为厂家在产品出厂时已把跳线设置到了主盘Master位置上;但随着对双硬盘和刻录机、DVD的添加,一条数据线上得安装两个IDE设备,这就需要我们重新设置主盘和从盘图14;一般来说,在硬盘和光存储设备表面都会有相关的跳线设置图,并根据Master为主盘接在数据线最远端、Slave为从盘接在数据线中间的原理,按照厂家提供的图示去设置;当我们设置跳线的时候,手指常常抓握不住跳线帽,建议用钳子或镊子夹着插拔跳线帽;3．超频跳线关于超频跳线,各厂商没有统一的做法,因此,超频的朋友们需要参考各主板厂商的技术规格和相关参数,笔者建议仔细阅读主板说明书或咨询厂商的客服部寻求相关技术支持;同时,如果真的喜欢超频,配备强劲的散热风扇和耐超的CPU是不可缺少的;小编有话说看过本文的介绍,小编也不禁想把DIY过程中的一些小经验拿出来给大家分享一下：1．在连线之前最好释放人体上的静电,以免静电击穿硬件芯片或损坏电路;释放静电的方法很简单,把双手放在墙壁上或摸摸自来水管都可以;2．现在硬件接口广泛采用了“防插反设计”,也就是说,如果硬件接口硬插不进去,这时候就不要使用蛮力,而应该仔细检查插的方向是否反了;3．连接机箱面板插线时,要尽量把眼贴近插针位置,看准了主板上相应针脚的位置再动手,插的时候用力均匀轻缓,以免蛮力弄歪插针;4．在连接电源线和数据线的时候,我们需要注意的是硬盘和光驱等IDE设备讲求“红红相对”的原则,即电源线的红线和数据线的红线方向对应,软驱则相反;5．按照PC’99规范的要求,主板接口或跳线中会标注一些特殊的颜色,这些颜色的接口就是和标注相同颜色的硬件相连的;比如紫色的PS/2接口只能连接同样为紫色接口的键盘;。
电脑接口和连线全程图解
ps/2接口（蓝绿色）：LPT接口（朱红色）：该接口为针角最多的接口，共25针。
可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。
COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。
可连接游戏手柄或手写板等配件。
LineOut接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。
Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。
Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。
MIC接口可让二者兼得。
MIC接口与麦克风连接，用于聊天或者录音。
显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。
该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。
MIDI/游戏接口（黄SE）：该接口和显卡接口一样有15个针脚，可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。
网卡接口：该接口一般位于网卡的挡板上（目前很多主板都集成了网卡，网卡接口常位于USB接口上端）。
将网线的水晶头插入，正常情况下网卡上红色的链路灯会亮起，传输数据时则亮起绿色的数据灯。
主机内连线主机内的连线有简单的也有复杂的，但无论简单还是复杂，我们DIYer都要攻克这些困难，这样才能真正地组装起一台可以流畅运行的电脑。
1．电源连线20芯电源连线：主板就是靠它供电的。
先用力捏住电源接头上的塑料卡子，然后将电源接口平直地插入主板CPU插座旁边的20芯电源插座（图5）。
注意卡子与卡座在同一方向上。
CPU电源连线：由于P4级别的CPU耗电量巨大，系统还需要单独为CPU供电，因此在CPU的附近提供了一个4芯的电源插座，连接时将电源输出端一个正方形的四芯电源插头对准卡座插入。
电脑主板电源线插法
图解：主板电源线接法（电源开关、重启开关、USB、耳机麦克风等）一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。
一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。
一般电源线接口如下：电源LED灯+ －电源开关。
+ －重启未定义接口（这果多一个接口，貌似没用的）硬盘LED灯一般只需注意以上电源线的接法就行了，其他基本不用记，只要接口接合适就行了。
其他线如USB线、音频线、耳麦线都是整合成一组一组的，只要接口插得进就对了。
菜鸟进阶必读！主板跳线连接方法揭秘初级用户最头疼的跳线连接还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
看完本文，连接这一大把的线都会变得非常轻松电源开关：POWER SW英文全称：Power Swicth可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等功能定义：机箱前面的开机按钮复位/重启开关：RESET SW英文全称：Reset Swicth可能用名：RESET、Reset Swicth、Reset Setup、RST等功能定义：机箱前面的复位按钮电源指示灯：+/-可能用名：POWER LED、PLED、PWR LED、SYS LED等硬盘状态指示灯：HDD LED英文全称：Hard disk drive light emitting diode 可能用名：HD LED报警器：SPEAKER可能用名：SPK功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体音频连接线：AUDIO可能用名：FP AUDIO功能定义：机箱前置音频要学会如何跳线，我们必须先了解跳线到底从哪儿开始数，这个其实很简单。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DIY攒机的详细步骤过程，在《菜鸟晋级必修功课!图解Ｉｎtel电脑组装全过程》这篇文章中我们已经为大家做了详细的介绍。
通过查看网友的留言，小编感觉到很多朋友对各种接口和线缆的连接方法还不是很清楚，那么这里同样以Intｅl平台为例,借助两块不同品牌的主板，对各种接口及其连接方法进行一下详细的介绍。

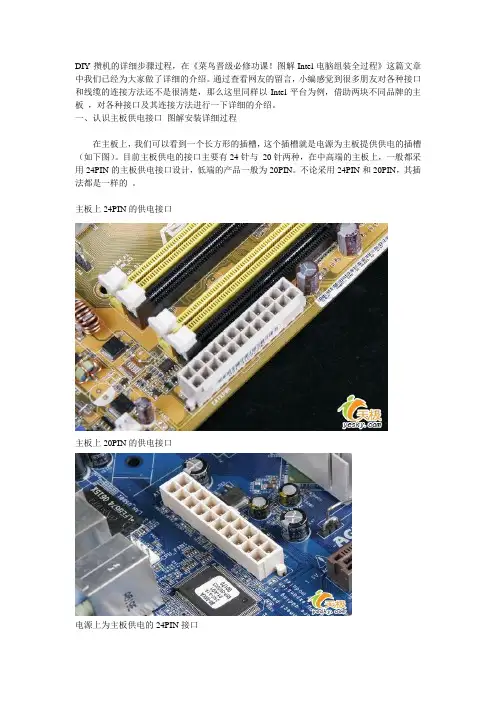

一、认识主板供电接口图解安装详细过程
在主板上,我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽(如下图)。
目前主板供电的接口主要有24针与2０针两种，在中高端的主板上，一般都采用24PＩN的主板供电接口设计,低端的产品一般为20PIN。
不论采用24PIN和20PＩＮ，其插法都是一样的。
主板上2４ＰIN的供电接口
ﻫ
主板上２０ＰIN的供电接口
ﻫ
电源上为主板供电的24ＰIN接口
为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。
通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽,而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插,另一方面也可以使两个接口更加牢固的安装在一起.
二、认识CＰU供电接口图解安装详细过程
为了给ＣPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口(有４针、6针和8针三种),如
图:ﻫ
主板上提供给CPＵ单独供电的1２Ｖ四针供电接口
电源上提供给CＰU供电的４针、6针与８针的接口
ﻫ
安装的方法也相当的简单,接口与给主板供电的插槽相同,同样使用了防呆式的设计,让我们安装起来得心应手。
ﻫ
三、认识ＳATA串口图解ＳATＡ设备的安装
SAＴA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计,由于SＡTA的数据线设计更加合理,给我们的安装提供了更多的方便。
接下来认识一下主板上的ＳＡＴA接口。
这张图片跟下面这张图片便是主板上提供的ＳATＡ接口，也许有些朋友会问,两块主板上的
SATA口“模样”不太相同。
大家仔细观察会发现,在下面的那张图中，SATA接口的四周设计了一圈保护层,这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的设计。
ﻫ
SATA接口的安装也相当的简单,接口采用防呆式的设计,方向反了根本无法插入，细心的用户仔细观察接口的设计,也能够看出如何连接。
另外需要说明的是,SAＴA硬盘的供电接口也与普通的四针梯形供电接口有所不同，下图分别是SATA供电接口与普通四针梯形供电接口对比。
ﻫ
SAＴＡ硬盘供电接口
四、认识ＰAＴA并口图解并口设备的安装ﻫ普通四针梯形供电接品
PAＴＡ并口目前并没有在主板上消失，即便是在不支持并口Intｅｌ９6５芯片组中,主板厂家也额外提供一块芯片来支持PATＡ并口,这是因为目前的大部分光驱依旧采用PＡTＡ接口。
PATA并口相信大家比较熟悉了，如图：
ﻫ
主板上的两条ＰA TA接口ﻫ安装方法同样相当的简单，看到上图ＰATA接口外侧中部的一个缺口了吗，同样在ＰATＡ数据线上一侧的中部有一个凸出来的部分,这两部分正确结合后才能顺利插入，方向反了也无法安装，同样是防呆式的设计。
ﻫ我们在一些主板上还会看到一
个上图中这样的接口,样子与并口PA TA接口相同，但略短,这便是软驱的数据线接口,虽然目前软驱已没有多少人使用,但在某些主板上依旧能够见到。
ﻫ
五、认识主板上的扩展前置ＵSB接口图解安装过程
ﻫ
目前，ＵSB成为日常使用范围最多的接口,大部分主板提供了高达8个USB接口，但一般在背部的面板中仅提供四个，剩余的四个需要我们安装到机箱前置的USＢ接口上，以方便使用。
目前主板上均提供前置的USB接口，如图：
ﻫ
图中便是主板上提供的前置ＵSB接口。
以上图为例,这里共有两组ＵＳＢ接口，每一组可以外接两个ＵSB接口，分别是ＵSB４、５与ＵＳB6、7接口,总共可以在机箱的前面板上扩展四个USＢ接口（当然需要机箱的支持,一般情况下机箱仅接供两组前置的USB接口，因
此我们只要接好一组即可）。
ﻫ
这张图片是机箱前面板前置ＵSB的连接线,其中ＶＣＣ用来供电，USＢ2-与UＳB+分别是USB的负正极接口，GND为接地线。
在连接USB 接口时大家一定要参见主板的说明书，仔细的对照,如果连接不当，很容易造成主板的烧毁。
下图是主板与USB接口的详细连接方法。
这图是主板与USB接口的详细连接方法。
为了方便用户的安装,很多主板的UＳB接口的设置相当的人性化，如图:
可以看到，上图的USB接口有些类似于PA TA接口的设计,采用了防呆式的设计方法,大家只有以正确的方向才能够插入UＳB 接口,方向不正确是无法接入的,大大的提高了工作效率,同时也避免因接法不正确而烧毁主板的现象。
六、认识主板上的扩展前置音频接口图解安装过程ﻫﻫ如今的主板上均提供了集成的音频芯片,并且性能上完全能够满足绝大部分用户的需求,因此我们便没有再去单独购买声卡的必要。
为了方便用户的使用，目前大部分机箱除了具备前置的ＵSB接口外,音频接口也被移植
到了机箱的前面板上，为使机箱前面板的上耳机和话筒能够正常使用,我们还应该将前置的音频线与主板正确的进行连接。
图中便是扩展的音频接口。
其中ＡAＦP为符合ＡC9７’音效的前置音频接口,ADH为符合A ＤA音效的扩展音频接口，SＰDＩF_ＯUT是同轴音频接口，
这里,我们重点介绍一下前置音频接的安装方法(如图）。
ﻫ
图为机箱前置音频插孔与主板相连接的扩展插口,前置的音频接口一般为双声道,L表示左声道,R表示右声道。
其中MIC为前置的话筒接口，对应主板上的MIC，HPOＵＴ-L为左声道
输出，对应主板上的HＰ－L或Line ouｔ-L(视采用的音频规范不同,如采用的是ADA音效规范,则接ＨP-Ｌ，下同)，HPＯＵT－R为右声道输出,对应主板上的HP-R或Linｅout-R,按照分别对应的接口依次接入即可。
另外，在主板上我们还会发现上图中这样的接口,这也是音频接口，不过对应的是光驱背部的音频接口。
在某些支持不开机听音乐的电源，我们连接此音频线后即可以利用光驱的前面板上的耳机来听音乐，不过目前这一功能并不常用，大部分机器并不支持这一功能,因此可以不用连接。
七、认识主板上机箱电源、重启按钮，图解安装方法
连接机箱上的电源键、重启键等是装电脑的最后一步，很多朋友对电源线的安装感到丰常头痛,接下来小编以两款主板为例，详细介绍一下电源键、重启键等的安装方法。
(这张图跟下面这张便是机箱电源、重启等键的插槽。
)
这张图跟上面这张便是机箱电源、重启等键的插槽。
ﻫ
（一般情况下红色代表正极，如果不确认在安装时可以查看背部的“＋/-”极标识)ﻫ
这张图跟下面那张土便是机箱中电源、重启、硬盘指示灯和机箱前置报警喇叭的接口。
ﻫ
这张图跟上面那张土便是机箱中电源、重启、硬盘指示灯和机箱前置报警喇叭的接口。
与主板插槽的具体安装方法,请参照这图
上图便是机箱与主板电源的连接示意图。
其中，ＰWR SＷ是电源接口,对应主板上的ＰWR ＳW接口,RESＥT为重启键的接口,对应主板上的RESET插孔，上面的SPEＡＫEＲ为机箱的前置报警喇叭接口,我们可以看到是四针的结构，其中红线的那条线为＋5V供电线,与主板上的+5V接口相对应，其它的三针也就很容易的插入了。
IDE＿LED为机箱面板上硬盘工作指示灯,对应主板上的IDE_LED,剩下的PLＥD为电脑工作的指示灯，对应插入主板即可。
需要注意的是，硬盘工作指示灯与电源指示灯分为正负极,在安装时需要注意，一般情况下红色代表正极
八、认识主板上的散热器接口详细介绍安装过程
ﻫ很多朋友对主板上的散热器接口还不是很清楚,接下来详细介绍一下。
ﻫ以下三张图片中的CPU＿FＡM是CPU散热器的电源接口，可以清楚的看到，目前CＰＵ的散热器接口采用了四针设计,与其它散热器相比明显多出一针，这是因为主板提供了CPＵ温度监测功能，风扇可以根据CＰU的温度自动调整转速。
ﻫ第一张图片
ﻫ
第二张图片
ﻫ
第三张图片
另外主板上还有一些CHA_FAM的插座,这些都是用来给散热器供电的,大家如果添加了散热器，可以通过这些接口来为风扇供电。
另外可以看到,这些接口均采用了防呆式的设计方法,反方向根据就无法插入,因此大家在安装时可以仔细的观察一下，非常简单。
另外主板上还有一些ＣHＡ＿FAM的插座，这些都是用来给散热器供电的,大家如果添加了散热器，可以通过这些接口来为风扇供电。
另外可以看到,这些接口均采用了防呆式的设计方法，反方向根据就无法插入，因此大家在安装时可以仔细的观察一下。
ﻫ
九、其它接口安装方法简单介绍ﻫ主板上的扩展插槽，其中黑色的为PCI－E插槽,用来安装ＰＣI-Ｅ显卡，如
图:ﻫ
PCI-E显卡接口如图：
ﻫ
显卡的PCI-E接口
在较早芯片组的主板上，由于不支持PCＩ-Ｅ，因此还是传统的ＡGP 8X显卡接口,见图中棕色的插槽。
其余的为PCI插槽，用来扩展PCＩ设备
新的主板芯片组背部不提供COM接口,因此在主板上内建了COＭ插槽，可以通过扩展支持对ＣOＭ支持，方便老用户使用。
ﻫ
主板背部的PＳ/2鼠标键盘、同轴音频、Ｅ－ＳＡTA、ＵSB和８声道的音频输出接口。
注：本文转载自百度庄冬灿吧。
