倾斜传感器使用说明书

合集下载

SUNX传感器LX-101 使用说明

SUNX传感器LX-101 使用说明

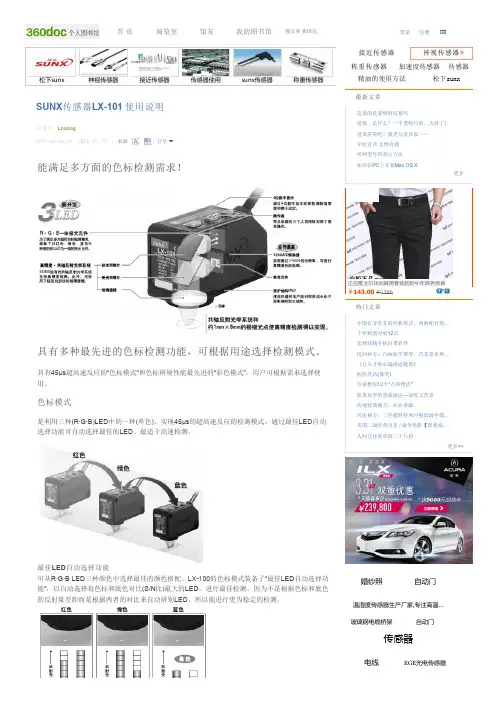

SUNX 传感器LX-101 使用说明更多更多>>松下sunx神视传感器接近传感器传感器使用sunx传感器称重传感器收藏人:Loooog接近传感器神视传感器称重传感器加速度传感器传感器精油的使用方法松下sunx最新文章这真的是爱情的坟墓吗爱情,是什么!一个老师写的,太对了!进来看看吧!我老公没在家······中医舌诊 无师自通丝网型号的表示方法如何在PC 上安装Mac OS X¥143.00¥1280正品雅戈尔休闲裤男春装新款中年商务男裤热门文章中国有非常多的经典俗话,两两配对放...十年精湛对唱12首怎样卸载手机自带软件民间神方:白血病不要等,苣荬菜见神...《让人才死心塌地追随您》医院笑话(暴笑)专家教你12个"点菜绝活"简单易学的蒸菜做法—好吃又营养痔疮特效秘方,吐血奉献名医秘方:三年肥胖症两月根治温中健...美国二战经典历史 / 战争电影【诺曼底...人际交往简单的二十八招温湿度传感器传感器婚纱照自动门电线EGE 光电传感器玻璃钢电缆桥架自动门理财温湿度传感器生产厂家,专注高温...能满足多方面的色标检测需求!具有多种最先进的色标检测功能,可根据用途选择检测模式。

具有45μs 超高速反应的“色标模式”和色标辨别性能最先进的“彩色模式”,用户可根据需求选择使用。

色标模式是利用三种(R·G·B)LED 中的一种(单色),实现45μs 的超高速反应的检测模式。

通过最佳LED 自动选择功能可自动选择最佳的LED 。

最适于高速检测。

最佳LED 自动选择功能可从R·G·B LED 三种颜色中选择最佳的颜色搭配。

LX-100的色标模式装备了“最佳LED 自动选择功能”,以自动选择将色标和底色对比(S/N 比)最大的LED ,进行最佳检测。

因为不是根据色标和底色的反射量差距而是根据两者的对比来自动辨别LED ,所以能进行更为稳定的检测。

倾角传感器-矿用倾角传感器使用说明书

倾角传感器-矿用倾角传感器使用说明书

GUD90矿用本安型倾角传感器产品使用说明书2013年1月5日目录1. 概述 (3)1.1 主要用途及使用范围 (3)1.2 型号组成及代表意义 (3)1.3 使用环境条件 (3)2 结构特征与工作原理 (3)2.1 结构 (3)2.2 工作原理 (4)3 技术特性 (4)3.1 产品执行标准 (4)3.2 主要性能 (4)3.3 主要参数 (4)3.4尺寸重量 (4)3.4.1 尺寸 (4)3.4.2 重量 (4)4 安装、调试 (4)4.1 安装条件、技术要求 (4)5 使用、操作 (5)6 故障分析与排除 (5)7 注意事项 (5)8 运输、贮存 (6)9 开箱及检查 (6)10 订货 (6)使用本产品前,请详细阅读本说明书。

GUD90矿用本安型倾角传感器1.概述1.1主要用途及使用范围矿用本安型倾角传感器主要用于对煤矿井下工作面的液压支架的倾斜角度进行采集,并将采集到的角度以电流信号的方式传给液压支架控制分站。

1.2型号组成及代表意义1.3使用环境条件——环境温度-5℃~40℃;——海拔高度不超过2000m;——空气相对湿度不大于95%(25℃时);——在有瓦斯、煤尘爆炸危险的场所;——在无破坏绝缘的腐蚀性气体或蒸汽的场所;——在无显著振动和冲击的场所;——污染等级为3级;——安装类别为Ⅲ类。

2结构特征与工作原理2.1结构图1 结构图2.2工作原理指示环固定在液压支架上,当液压支架位移发生变化时带动指示环前后动作,指示环上封装有磁铁,在传感器杆体每0.05m处分别装有干黄管,当磁铁接近干簧管时,导致干簧管接通。

3技术特性3.1产品执行标准本产品执行标准GB3836-2010、Q/0104ZMD052—2013。

3.2主要性能--输入电压:DC12V;--工作电流:20mA;3.3主要参数3.3.1 X轴测量范围:-90°~+90°3.3.2 Y轴测量范围:-90°~+90°3.3.3 本安参数:a)Ui: 12V, Ii: 20mA;b)Ci: 0 nF, Li: 0 mH。

杰克电子 Roll Ball 360度倾斜传感器说明书

杰克电子 Roll Ball 360度倾斜传感器说明书

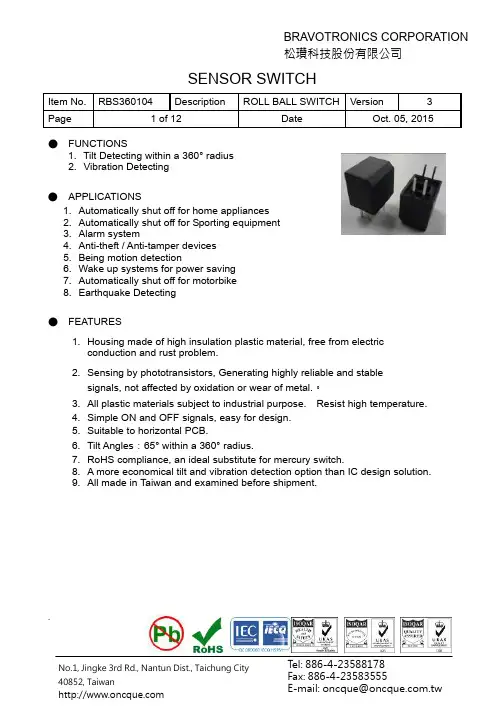

SENSOR SWITCHItem No. RBS360104 Description ROLL BALL SWITCHVersion3Page1 of 12DateOct. 05, 2015.● FUNCTIONS1. Tilt Detecting within a 360° radius2. Vibration Detecting● APPLICATIONS1. Automatically shut off for home appliances2. Automatically shut off for Sporting equipment3. Alarm system4. Anti-theft / Anti-tamper devices5. Being motion detection6. Wake up systems for power saving7. Automatically shut off for motorbike8. EarthquakeDetecting● FEATURES1. Housing made of high insulation plastic material, free from electric conduction and rust problem.2. Sensing by phototransistors, Generating highly reliable and stable signals, not affected by oxidation or wear of metal.。

3. All plastic materials subject to industrial purpose. Resist high temperature.4. Simple ON and OFF signals, easy for design.5. Suitable to horizontal PCB.6. Tilt Angles :65° within a 360° radius.7. RoHS compliance, an ideal substitute for mercury switch.8. A more economical tilt and vibration detection option than IC design solution. 9. All made in Taiwan and examined before shipment.SENSOR SWITCHItem No. RBS360104 Description ROLL BALL SWITCHVersion3Page2 of 12 DateOct. 05, 2015.● PATENTS1. Taiwan Patent No.: M 4200332. Taiwan Patent No.: M4508173. Taiwan Patent No.: I 4514634. China Patent No.: ZL 2011 2 0339658.75. China Patent No.: ZL 2012 2 0539712.76. USA Patent No.: US 8,927,919,B2● DIMENSIONS / OPERATION / P .C.B. LAYOUT (Unit: mm, Tolerance: ±0.25mm)Table 1SENSOR SWITCHItem No. RBS360104 Description ROLL BALL SWITCHVersion3Page3 of 12 DateOct. 05, 2015.● Current/Voltage SuggestedInput Current (mA)Operating Voltage (V)Condition10 3.3 V CE =3.3VR D =200 ohmR L =15K ohm 10 5 V CE =5VR D =390 ohmR L = 22K ohm*Please refer to above Application Circuit for designing electrical circuit.● Absolute Maximum Rating (Ta=25℃)Item Symbol Rating Unit InputPower DissipationPd 75 mWReverse Voltage V R 5 V Forward CurrentI F 50 mA Peak Forward Current (*1) I FP 1 A OutputCollector Power DissipationP C 100 mW Collector Current I C 20 mA C-E Voltage V CEO 30 V E-C VoltageV ECO 5 V Operating Temperature Topr -25 ~ +85 ℃ Storage Temperature Tstg -40 ~ +85 ℃ Soldering Temperature (*2)Tsol260℃(*1) tw=100 μSec.、T =10 mSec.(*2) t=5 SecSENSOR SWITCHItem No. RBS360104 Description ROLL BALL SWITCHVersion3Page4 of 12 DateOct. 05, 2015.● Electrical Optical Characteristics (Ta=25℃)Parameter Symbol Condition Min.Typ. Max. UnitForward Voltage V F I F =20mA - 1.2 1.5 V Reverse Current I RV R =5V--10μAPeak Wavelength λp I F =10mA 940 nm Dark CurrentIceo V CE =10V - - 100μAC-E Saturation Voltage V CE (sat)I C =0.25mAI F =20mA --0.4 VLight Current I C V CE =5V I F =20mA 0.5 5 - mA Rise Time Tr I C =0.8mA V CC =30V R L =1K Ω- 5 - μsec Fall Time Tf-5-μsecSENSOR SWITCHItem No. RBS360104 Description ROLL BALL SWITCHVersion3Page5 of 12DateOct. 05, 2015.● Typical Electrical / Optical Characteristics Curves (Ta=25℃)SENSOR SWITCHItem No. RBS360104 Description ROLL BALL SWITCHVersion3Page6 of 12DateOct. 05, 2015.SENSOR SWITCHItem No. RBS360104 Description ROLL BALL SWITCHVersion3Page7 of 12 DateOct. 05, 2015.● ELECTRICAL CHARACTERISTICS 1. Contact Rating -- 2. Contact Resistance --3.Differential AngleRefer to Table 1 4. Insulation Resistance -- 5. Dielectric Strength -- 6. Capacitance --● RELIABILITY TESTTest Item StandardContentsIR Reflow -- --Operating Temp MIL-STD-202G,TEST METHOD 107G, TEST A -25°C~85°C Storage Temp MIL-STD-202G,TEST METHOD 107G, TEST A -40℃~85℃ Humidity Test MIL-STD-202G,TEST METHOD 103B40℃/95%RH Mechanical Test --2Hz, horizontal 1,000,000 times Operation LifeTest MIL-STD-883E:1016I F =20 mA, V CE =5 V TIME: 30,000 hrsSENSOR SWITCHItem No. RBS360104 Description ROLL BALL SWITCHVersion3Page8 of 12 DateOct. 05, 2015.● SOLDERING CONDITIONFollowing soldering conditions are for reference only, please use soldering information that solder paste manufacturer recommends.SENSOR SWITCHItem No. RBS360104 Description ROLL BALL SWITCHVersion3Page9 of 12 DateOct. 05, 2015.< Table of classification Reflow profile >Item Pb process Pb free processPre-heat and Soak Temperature min.(Tsmin) Temperature max.(Tsmax) Time (Tsmin to Tsmax)(ts) 100 °C 150 °C 60-120 seconds 150 °C 200 °C 60-120 seconds Average ram-up Rate(Tsmax to Tp)3 °C/second max. 3 °C/second max.Liquidous Temperature(TL)Time at Liquidous (tL) 183 °C 60-150 seconds 217 °C60-150 secondsPeak package body Temperature (Tp)*230 °C ~235 °C * 255 °C ~260 °C * Classificationtemperature(Tc)235 °C 260 °CTime(tp)** within 5 °C of the specified classification temperature (Tc)20** seconds 30** seconds Average ram-down Rate(Tp toTsmax)6 °C/second max. 6 °C/second max.Time 25 °C to peaktemperature6 minutes max. 8 minutes max.* Tolerance for peak profile temperature (Tp) is defined as a supplier minimum and a user maximum. ** Tolerance for time at peak profile temperature (tp) is defined as a supplier minimum and a user maximum.SENSOR SWITCHItem No. RBS360104 Description ROLL BALL SWITCHVersion3Page10 of 12 DateOct. 05, 2015.ProfileSENSOR SWITCHItem No. RBS360104 Description ROLL BALL SWITCHVersion3Page11 of 12 DateOct. 05, 2015.● PACKAGE Part Number Package Quantity Total Q’ty Size (mm) 1.RBS360104IC Tube 48 pcs 48 pcs 525L*10W*17.5H Inner box 84 Tubes 4,032 pcs 539L*130W*130H Carton4 Boxes16,128 pcs551L*285W*288H※ Package is shown as below for reference !Inner box CartonIC TubeSENSOR SWITCHItem No. RBS360104 Description ROLL BALL SWITCHVersion3Page12 of 12 DateOct. 05, 2015.● NOTE1. Suggestion for usage :For vibration usage or application ,we suggest to add hysteresis (on delay) for IC.2. For the continued product improvement as one of the company policy,specifications may change or update without notice. The latest information can be obtained through our sales offices. Normally, all products are supplied under our standard conditions.● PRECAUTIONS FOR USE1. If the products is intended to be used for other endurance equipment requiringhigher safety and reliability such as life support system, space and aviation devices, disaster and safety system, it’s necessary to make verification of conformity or contact us for the details before using.2. Do not clean the switch with solvent or similar substance after the solderingprocess.3. Use water-soluble flux may damage the switch.4. When the soldering temperature exceeds specifications, the switch may fall apart.5. Do not use switch in the environment of high humidity ,because such anenvironment may cause the leakage current between the terminals.6. More than the rated load may cause fire, so do not use more than the load7. In the circuit ,switch should not be near or directly connected with the magneticcomponent solder joints (for example: relays, transformers, etc.).8. To prevent damaging IR and PT, please make ESD protection, for example:wearing a conductive wrist strap or antistatic gloves during production process, or grounding machinery etc.。

传感器说明书

传感器说明书

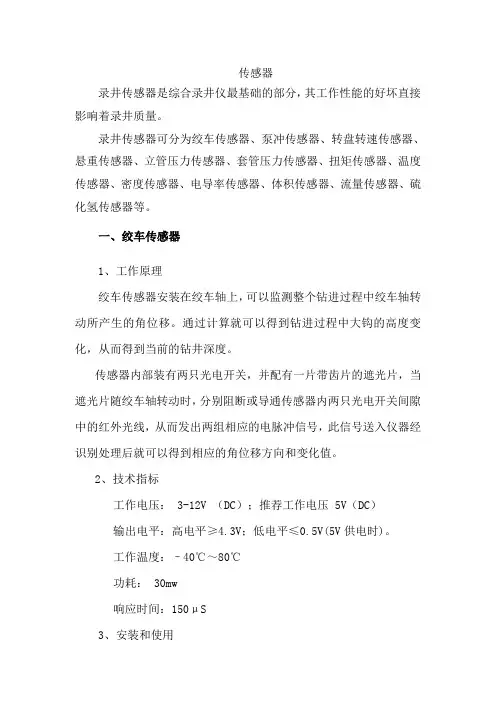

传感器录井传感器是综合录井仪最基础的部分,其工作性能的好坏直接影响着录井质量。

录井传感器可分为绞车传感器、泵冲传感器、转盘转速传感器、悬重传感器、立管压力传感器、套管压力传感器、扭矩传感器、温度传感器、密度传感器、电导率传感器、体积传感器、流量传感器、硫化氢传感器等。

一、绞车传感器1、工作原理绞车传感器安装在绞车轴上,可以监测整个钻进过程中绞车轴转动所产生的角位移。

通过计算就可以得到钻进过程中大钩的高度变化,从而得到当前的钻井深度。

传感器内部装有两只光电开关,并配有一片带齿片的遮光片,当遮光片随绞车轴转动时,分别阻断或导通传感器内两只光电开关间隙中的红外光线,从而发出两组相应的电脉冲信号,此信号送入仪器经识别处理后就可以得到相应的角位移方向和变化值。

2、技术指标工作电压: 3-12V (DC);推荐工作电压 5V(DC)输出电平:高电平≥4.3V;低电平≤0.5V(5V供电时)。

工作温度:–40℃~80℃功耗: 30mw响应时间:150μS3、安装和使用引出脚接线规定传感器为4线制,分别定义为:红色 +5V;黑色 0V;蓝色信号A;黄色信号B。

安装操作步骤绞车传感器安装在绞车轴上,滚筒轴两端均可安装,但输出相位的位序相反,为正确确定转轴方向,接收仪器有相应的倒向开关,传感器外壳可靠接地。

安装时,卸下滚筒轴端面的护罩及导气龙头的气动接头,先将传感器安装牢固,再把气动接头装上,用绞车皮带将传感器的外壳固定牢固后,装上护罩,最后将电缆线接至接收仪器。

4、一般故障判断及排除如绞车传感器在绞车轴旋转过程中,无信号输出,即两路脉冲或一路脉冲信号出故障,首先应检查加长电缆的断线或损坏。

如怀疑绞车传感器出故障,在通电情况下缓慢转动绞车传感器轴,同时用万用表直流电压挡分别测量传感器的信号A脚和B脚输出的电压,如果绞车传感器工作正常,输出电压为高电平≥4.3V;低电平≤0.5V。

5、维护保养采取防水、防污染等外部防护措施以提高其寿命和可靠性。

XB338滑动式测斜仪使用说明书

XB338滑动式测斜仪使用说明书

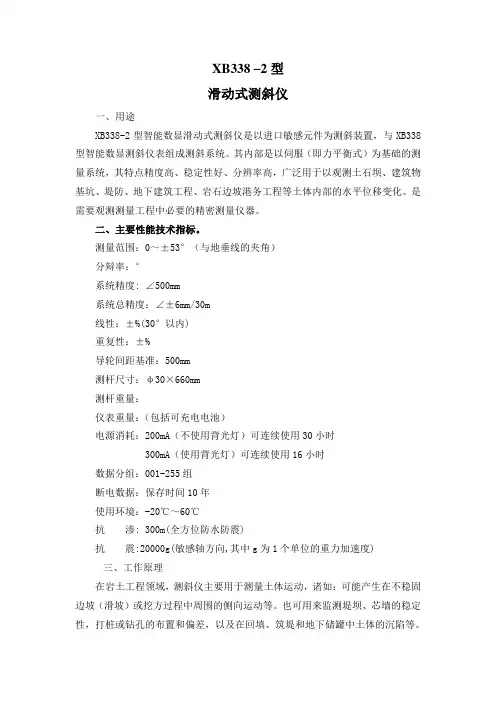

XB338 –2型滑动式测斜仪一、用途XB338-2型智能数显滑动式测斜仪是以进口敏感元件为测斜装置,与XB338型智能数显测斜仪表组成测斜系统。

其内部是以伺服(即力平衡式)为基础的测量系统,其特点精度高、稳定性好、分辨率高,广泛用于以观测土石坝、建筑物基坑、堤防、地下建筑工程、岩石边坡港务工程等土体内部的水平位移变化。

是需要观测测量工程中必要的精密测量仪器。

二、主要性能技术指标。

测量范围:0~±53°(与地垂线的夹角)分辩率:°系统精度: ∠500mm系统总精度:∠±6mm/30m线性:±%(30°以内)重复性:±%导轮间距基准:500mm测杆尺寸:φ30×660mm测杆重量:仪表重量:(包括可充电电池)电源消耗:200mA(不使用背光灯)可连续使用30小时300mA(使用背光灯)可连续使用16小时数据分组:001-255组断电数据:保存时间10年使用环境:-20℃~60℃抗渗: 300m(全方位防水防震)抗震:20000g(敏感轴方向,其中g为1个单位的重力加速度)三、工作原理在岩土工程领域,测斜仪主要用于测量土体运动,诸如:可能产生在不稳固边坡(滑坡)或挖方过程中周围的侧向运动等。

也可用来监测堤坝、芯墙的稳定性,打桩或钻孔的布置和偏差,以及在回填、筑堤和地下储罐中土体的沉陷等。

所在这些场合,通常要安装一根测斜管,将其安装在地下的钻孔内或将管浇筑在混凝土的结构中,也可将管埋在筑堤之中。

该测斜管有四个槽口,用于固定便携式测斜仪探头的滑轮。

探头连在和读数仪相连的电缆的一端,用于观测与测斜相关联的竖直(或水平)倾斜量,并以这种方式测量由土体运动所引起的任何倾斜量的变化。

为了获得安装测斜管的土体周围一个全面的观测报告,必须沿测斜管进行一系列倾斜测量。

常规的测斜探头有两组滑轮,距离相隔米,测试前,先把测管标明方向,测杆标明A+、A-,使计算数据一致。

倾角仪 IS60 2-维倾角仪 CANopen 商品说明书

倾角仪 IS60 2-维倾角仪 CANopen 商品说明书

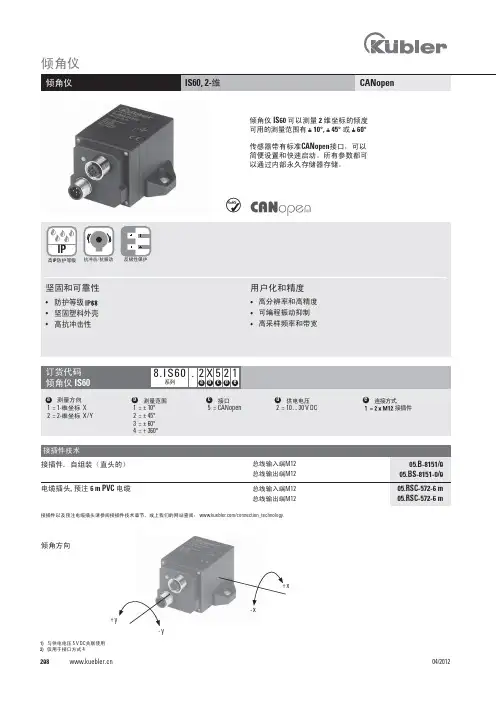

298
04/2012
- x
- y
订货代码倾角仪
IS60
a 测量方向
2 = 2-维坐标 X / Y
1 = 1-维坐标 X 8.IS60系列
.b
测量范围
1 = ± 10°
2 = ± 45°
3 = ± 60°
4 = + 360°
2a
X b 5c 2d 1
e c 接口
5 = C ANopen d 供电电压
2 = 10 ... 30 V DC e 连接方式
接插件以及预注电缆插头请参阅接插件技术章节,或上我们的网站查阅: /connection_technology.
倾角方向
倾角仪 IS60 可以测量 2 维坐标的倾度可用的测量范围有 ± 10°, ± 45° 或 ± 60°传感器带有标准CANopen 接口,可以简便设置和快速启动。

所有参数都可以通过内部永久存储器存储。

接插件
1) 与供电电压 5 V DC 关联使用2) 仅用于接口方式 4
299
04/2012 2 +
1 屏蔽
5 CAN_L
4 CAN_H 2 +
3 -1 屏蔽
5 CAN_L
4 CAN_H 外形尺寸
端子配置
全部技术参数的描述可以查阅网站 上的相关产品手册。

倾斜监测实施细则

倾斜监测实施细则

倾斜监测实施细则引言概述:倾斜监测是一种重要的工程监测手段,用于监测建造物、桥梁、坡地等结构物的倾斜情况。

倾斜监测实施细则是指在进行倾斜监测时需要遵循的一系列规定和步骤。

本文将从四个方面详细阐述倾斜监测实施细则。

一、监测设备的选择与布置1.1 选择适合的倾斜监测设备:根据被监测结构物的特点和监测要求,选择合适的倾斜传感器,如倾斜仪、倾斜计等。

1.2 布置监测设备的位置:根据结构物的形状和倾斜方向,合理布置监测设备的位置,确保能够准确监测到倾斜情况。

1.3 确保监测设备的稳定性:在安装监测设备时,要保证设备的稳定性,避免因设备本身的挪移或者摇动而导致监测数据的误差。

二、监测数据的采集与处理2.1 确定监测数据的采集频率:根据监测要求和结构物的特点,确定监测数据的采集频率,普通情况下,可以选择每天、每周或者每月进行一次数据采集。

2.2 建立监测数据的处理方法:对采集到的监测数据进行处理,可以采用平均值、最大值、最小值等统计方法,得出结构物的倾斜情况。

2.3 数据的存储与备份:将采集到的监测数据进行存储,并定期进行备份,以防数据丢失或者损坏。

三、监测数据的分析与评估3.1 监测数据的分析方法:采用合适的统计学方法对监测数据进行分析,如相关性分析、趋势分析等,以了解结构物的倾斜趋势。

3.2 制定倾斜预警标准:根据结构物的设计要求和监测目的,制定倾斜预警标准,当监测数据超过预警标准时,及时采取相应的措施,防止事故的发生。

3.3 结构物的安全评估:根据监测数据的分析结果,对结构物的安全性进行评估,及时发现潜在的安全隐患,并采取相应的修复措施。

四、监测报告的编制与交流4.1 编制监测报告:根据监测数据的分析结果,编制监测报告,包括监测方法、监测数据、分析结果等内容,并附上相应的图表和说明。

4.2 定期交流与汇报:定期与相关人员进行交流与汇报,包括结构物的业主、设计师、施工方等,及时沟通监测情况和安全评估结果。

CS-MAD 系列角度 倾角传感器说明书

CS-MAD 系列角度 倾角传感器说明书

154CS-MAD系列角度/倾角传感器1、概述CS-MAD系列角度传感器模块是利用美国公司出品系列低成本、低功能、功能完善的单轴、双轴加速度传感器为核心集传感器、信号处理和控制电路、接口电路、通信系统以及电源于一体的角度传感器测量模块。

它既能测量静态角度(倾角),又能测量动态角度(倾角)。

广泛应用于惯导、汽车自动驾驶、平台控制和玩具等。

2、功能采用MEMS(微机由系统)技术,具有低成本、功耗低、高可靠性:该模块是集单轴或双轴加速度传感器于一体的单模块化电路;频率响应:0~10KHz可任意选定;非线性:0.2%~1%F.S.;量程:0-360度/可选;直流工作电压24VDC±20%,每轴最大工作电流不大于2MA;60Hz带时的分辩率为5mg对应的角度;3、特点该模块具有体积小、重量轻、性能优异及功能强大等优点:它既能测量静态倾角,又能测量动态角度(如旋转角度);在测量角位移的应用中它既能检测到被测对向的翻滚,又能检测俯仰角;对比常规的电解质、水银、热能等斜度测量仪精度高;每根轴的带宽均可通过电容调整;抗过载能力强:可承受2000g的剧烈冲击;尺寸:64mm×58mm×35mm(最小);有两种工作温度范围:商业温度范围为:0℃-70℃,工业温度范围为:-40℃-+85℃;信号输出方式灵活:脉宽占空比输出;4-20MA(0-10MA)电流输出;1-5VDC(0-5VDC)电压输出;4、使用范围a 以重力矢量作为基准测定空间物体的方位当敏感辆被设置为与重力矢量垂直,即与水平面平行时可用作倾斜度测量仪,可测量-90--+90度范围斜度;当加速度计的X和Y两根辆定位与水平面平行时,可作为经向纬向斜度测量仪,可测量360度范围斜度。

b运动装置的斜度测量该模块既可检测侧面到侧面的倾斜(翻滚),还能检测前后方向的倾斜(俯仰),无需与某一固定结构建立实际的物理连接,就可控制运动参数,如转向和制动。

SunxLX101使用说明

SunxLX101使用说明
RUN调节 OFF延迟计时器 200ms
色标模式 (红色)
FINE 入光时ON
COARSE
FINE 非入光时ON
COARSE
ON延迟计时器 500ms
色彩模式
FINE 一 致 时ON
COARSE
FINE 不 一 致 时ON
COARSE
(注1)关于详细内容,请参考“ 1专3 业模式”。
9 关于按钮锁定功能
”。
不能稳定地检测时 数字显示部位显示“
”。
COLOR
<全自动教导时>
COLOR
按一次“MODE/CANCEL按钮”,选定“教导模式”。在工 作流程的状态下,在想要检测的色标通过的位置上定小光点的
位置。
COLOR
想要在入光量多的一侧输出时,按下“ON/SELECT按钮”,
想要在入光量少的一侧输出时,持续按“OFF/ENTER按钮”
COLOR
先在想要检测的色标基层上定位点。如果上述①项设定中,
按下“ON/SELECT按钮”时,就按下“OFF/ENTER按钮” 。
另 外 , 如 果 按 下 “OFF/ENTER按 钮 ” 时 , 就 按下
“ON/SELECT按钮”。“ ”闪烁。
COLOR
在①和②之间设定阈值。
能稳定地检测时 数字显示部位显示“
0V
High(ON)5VV DC Low(OFF)00.6V DC或开放
(注1):连接器型LX-101-Z没有装备输出2 (注2):连接器型LX-101-Z的电流是100mA
记号
D1D 2D 3D 4反向电源极性保护二极管 ZD1Z D2Z D3Z D4电流吸收齐纳二极管 Tr1T r2NPN输出晶体管 Tr3T r4PNP输出晶体管

角位移传感器使用说明书【免费下载】

角位移传感器使用说明书【免费下载】

大家知道角位移传感器是什么吗?很多人看到这个名词的第一反应是皱皱眉吧。

今天小编调查了资料跑来告诉大家一些最基本的情况,角位传感器究竟是什么呢,如何操作呢?对我们又有什么作用呢?下面就让我们带着问题看看角位移传感器的操作指南、基本原理及其应用吧。

角位移传感器操作指南:1、以传感器安装凸台定位,用螺钉、螺母或压板固紧在金属板上。

在安装传感器时,严禁对轴、壳体进行车、钻等加工,避免轴或壳体受到外界的冲击力和压力,轴的轴向和径向不允许受到冲击力和压力(静压力应小于300n)。

严禁松动传感器上的螺钉,转动固紧环位置。

2、传感器出轴与其它机件联接时应注意轴心线要保持在一直线上(包括工作状态),如轴心线有偏差存在,建议使用万向接头或波纹管等转接件,以免传感器出轴弯曲变形,损坏其他器件,从而影响使用。

3、应防止水滴、蒸气、溶剂和腐蚀性气体对传感器的侵袭,防止金属屑或其他粉末进入传感器。

4、传感器的外部接线应焊接在引出端的腰槽处,尽量不要焊在引出端的顶部。

焊接时应使用不大于45w电铬铁,焊接时间应小于5秒。

在焊接及未冷却透时不应拉动导线,以免电刷丝或整个引出端被拉出,甚至脱落。

焊接时尽量少用焊剂、焊油,时间要短,避免焊剂蒸气通过引出端进入传感器内部,导致蒸气冷却后沉积在电阻元件表面,造成等效噪声电阻变差,甚至开路。

角位移传感器基本原理:角度位移传感器原理角度传感器用来检测角度的。

它的身体中有一个孔,可以配合乐高的轴。

当连结到RCX 上时,轴每转过1/16圈,角度传感器就会计数一次。

往一个方向转动时,计数增加,转动方向改变时,计数减少。

计数与角度传感器的初始位置有关。

当初始化角度传感器时,它的计数值被设置为0,如果需要,你可以用编程把它重新复位。

角度位移传感器实例如果把角度传感器连接到马达和轮子之间的任何一根传动轴上,必须将正确的传动比算入所读的数据。

举一个有关计算的例子。

在你的机器人身上,马达以3:1的传动比与主轮连接。

传感器使用说明书

传感器使用说明书
* SK-8Y2X A系列型号有:SK-8Y21A6Mpa
SK-8Y24A40Mpa
SK-8Y25A1.6MPa
SK-8Y3X A系列无腔压力传感器
无腔压力传感器可以用来测量粘稠易堵介质的压力,由于该传感器的敏感元件采用了硬膜结构,使其与被测介质直接接触时能耐冲击和耐磨损;另外采用了离子束淀积技术,使该传感器具有精度高、能长期在恶劣环境下工作的特点。
二、技术指标
SK-8N01G转盘扭矩传感器的系统构成见图一,包括传压器(1)、四通接头(2)、压力传感器(3)、压力表(4)以及高压软管。需经常拆卸的高压软管与四通之间用快速接头连接,装拆方便。由传感器输出的压力油流入四通接头内,该处装有节流塞(6),以减小输入油压的冲击。
传感器的技术指标如下:
输入液压讯号范围:0~1.6Mpa
该系列传感器为电感型接近开关。当金属物体靠近传感器的端面时,使振荡减弱以至停振,施密特电路输出高电平,指示灯亮;当金属物体离开时,振荡器起振,输出低电平,指示灯灭。
二、技术指标
1.工作温度:-25℃~70℃
2.额定工作电压:8~30VDC(二线制)
3. 最大输出电流:100mA
4.重复定位精度: ≤0.10mm
SK-8Y2XA系列压力传感器
一、工作原理
SK-8Y2X A系列合金薄膜传感器,由离子束溅射合金薄膜压力传感器与信号调制电路组成,适用于流体压力、差压或液位的检测,采用现代薄膜设备与刻蚀技术制造,其技术独特、性能优越,由此组成的SK-8Y2X A系列传感器,具有精度高,能长期在恶劣环境下稳定工作的特点。
传压器膜径:152毫米(mm)
最大压力极限:2.4MPa
负载能力:50千牛(KN)
工作温度:- 30~+80℃

倾角传感器使用说明书

倾角传感器使用说明书

倾角传感器使用说明书一. 产品特点1.通过硅微机械传感器测量以水平面为参面的双轴倾角变化。

2.数据通讯RS232接口。

3.通过串口指令标定倾角水平零点。

4.开极电极角度门限输出。

二.产品描述***是双轴倾角传感器,通过测量静态重力加速度变化,转换成倾角变化。

测量输出传感器相对于水平面的倾斜和俯仰角度。

传感器附带角度开关量检测输出。

输出方式开极电极。

传感器角度响应速度5次/秒。

三. 要技术指标1.常规模式时主要指标(环境温度=20℃,电源=+12V)输出速度5次/秒单位测量范围双轴±60度分辨率±0.02 度精度(<±30°) <±0.3 度精度(<±60°)<±0.5 度非线性 ±1%重复性 ±0.05 度温度漂移 0.05°/℃2.其它指标(测试温度=20℃)3.工作参数极限值(注意:长期工作在极限参数条件下,将导致产品永久性不可恢复性损坏)最小最大单位工作温度-40 +100 ℃四.输出数据格式XW QJ02-01S上电工作后,等待命令,命令格式和输出格式如下:1.发送命令格式:字节位置 含义 数据 说明1,2 帧头 0xAA 0XAA3 数据长度 0x04 除帧头外数据长度4 传感器地址 0Xxx 232输出方式地址为25 命令 0x01 命令罗盘输出数据帧6 效验字 前面全部数据的异或结果2.接收输出格式:字节位置 含义 数据类型 说明1,2 帧头 0xAA,0xAA3 帧长 字节 除帧头外全部数据长度4 地址 字节 0Xxx(232输出方式地址为2)5 命令返回 字节 接收到的命令字返回6,7 保留8,9 保留10,11 X轴角度 整数 角度=整数/100(单位:度)*12,13 Y轴角度 整数 角度=整数/100(单位:度)14 保留15 校验 字节 前面14字节数据的异或效验结果 *注释说明:标准双字节整数,最高比特位=0,表示正数,最高比特位=1,表示负数。

位置传感器使用方法说明书

位置传感器使用方法说明书

位置传感器使用方法说明书一、产品概述位置传感器是一种用于测量物体相对于参考点或参考轴的位置的设备。

它能够精确测量物体的位移和位置,并将其转化为相应的电信号输出。

本说明书将介绍位置传感器的基本使用方法和相关注意事项。

二、产品特点1. 高精度测量:位置传感器采用先进的测量技术,能够实现高精度的位置测量,保证测量结果的准确性。

2. 安装简便:位置传感器通常采用螺纹固定或磁吸附安装方式,安装简单方便,可适用于不同的应用场景。

3. 多种输出信号:位置传感器可提供模拟电压输出、数字脉冲输出或数字通信接口输出,适应不同的控制系统需求。

4. 高耐久性:位置传感器采用耐用材料制作,具有良好的抗震、抗振动和抗环境干扰能力,适用于各种恶劣工作环境。

三、使用前准备1. 确认型号规格:在使用位置传感器之前,要先了解所使用传感器的型号规格,包括测量范围、输出信号类型等参数。

2. 安装位置选择:根据实际应用需求,选择合适的安装位置,并确保传感器与被测物体之间没有物理障碍物。

四、操作步骤1. 安装传感器:选择合适的安装位置,使用螺纹固定或磁吸附的方式将传感器固定在目标位置上,确保传感器与被测物体之间的距离符合要求。

2. 连接电源:根据传感器的电源要求,连接适当的电源供应。

3. 连接信号线:根据传感器的输出信号类型,选择相应的信号线进行连接。

4. 校准传感器:在首次使用或更换位置传感器后,需要进行校准操作。

具体校准方法和步骤可参考产品说明书或联系厂家获取相关信息。

5. 启动控制系统:在完成传感器的安装和连接后,启动控制系统,确保传感器正常工作。

五、注意事项1. 避免超出测量范围:在使用位置传感器时,应确保被测物体的位移范围不超出传感器规定的测量范围,否则可能导致测量结果失真或损坏传感器。

2. 防止物理碰撞:在安装和使用过程中,应避免传感器与其他物体发生碰撞,以免损坏传感器或影响测量结果的准确性。

3. 防止水或灰尘进入:位置传感器通常不具备防水和防尘功能,应避免将传感器安装在易受水或灰尘侵入的场所。

姿态传感器使用方法说明书

姿态传感器使用方法说明书

姿态传感器使用方法说明书概述:本使用方法说明书旨在向用户提供姿态传感器的正确使用方法,并详细介绍了传感器的特点、操作步骤以及注意事项。

请用户在使用前仔细阅读本说明书,并按照指导进行操作。

1. 产品特点:- 高精度:姿态传感器采用先进的测量技术,具有高精度的测量能力,可满足精确姿态测量需求。

- 快速响应:传感器具有快速的响应速度,能够及时捕捉到目标物体的姿态变化。

- 稳定性强:传感器具有良好的稳定性,适用于长时间稳定姿态监测。

- 多功能接口:传感器支持多种接口,便于与各种设备进行连接。

2. 前提条件:在正常使用姿态传感器之前,请确保以下条件已经满足:- 传感器已正确连接到目标设备,接口无松动。

- 传感器的供电电压符合规定范围,电源稳定。

- 目标设备系统已正确配置传感器相关参数。

3. 操作步骤:正确使用姿态传感器的步骤如下:步骤一:准备工作- 确保传感器和目标设备处于关机状态。

- 检查传感器与目标设备的连接,并确保连接稳固可靠。

步骤二:上电与初始化- 将传感器与目标设备连接,并接通供电。

- 开启目标设备电源,等待传感器初始化。

- 根据目标设备的要求,进行传感器相关参数的设置。

步骤三:姿态测量- 在传感器初始化完成后,进行姿态测量的操作。

- 根据目标设备的要求,选择合适的测量模式。

- 根据需要,使用传感器提供的接口获取姿态数据。

4. 注意事项:在使用姿态传感器过程中,请注意以下事项:- 避免受到强磁场的影响,尽量避免将传感器放置在磁力较大的区域。

- 避免在温度过高或过低的环境中使用传感器。

- 避免将传感器与水或其他液体接触。

- 在连接与拆卸传感器时,务必关机以及断电。

- 定期检查传感器接口连接的稳固性,确保信号传输正常。

5. 故障排除:在使用姿态传感器时,可能会出现以下问题,请根据具体情况进行排除:- 传感器无法正常开机:检查供电电压是否符合要求,检查电源是否连接正常。

- 传感器数据异常:检查接口连接是否稳定,检查目标设备参数设置是否正确。

压力传感器使用方法说明书

压力传感器使用方法说明书

压力传感器使用方法说明书一、产品概述压力传感器是一种用于检测、测量和监测液体或气体压力的设备。

本使用方法说明书旨在帮助用户正确使用压力传感器,并有效解决在使用过程中可能遇到的问题。

二、技术参数1. 测量范围:(填入测量范围,如0-10MPa)2. 精度:(填入精度,如±1%)3. 输出信号:(填入输出信号类型,如4-20mA)4. 工作温度范围:(填入工作温度范围,如-20℃至80℃)5. 供电电源:(填入供电电源类型及电压范围,如12-36V DC)三、安装步骤1. 准备工作:在进行安装之前,确认已关闭所有相关设备的电源,并确保操作环境安全。

2. 安装位置:选择合适的安装位置,并确保传感器与被测介质充分接触。

在安装前,清洁被测介质并移除其中的杂质。

3. 连接电源:将传感器的电源线连接至供电电源,并确保极性正确连接。

4. 连接输出信号:根据使用要求,连接传感器的输出信号线至相应的接收设备。

5. 安装固定件:根据需要,使用合适的固定件将传感器牢固地固定在安装位置上。

6. 校准:根据需要进行传感器的校准,以确保测量结果的准确性。

7. 检查:完成安装后,检查所有连接是否牢固,并确保无泄漏现象。

四、使用注意事项1. 防尘防水:确保传感器的工作环境干燥,并避免灰尘、水分等杂质进入传感器内部,以免影响正常工作。

2. 温度限制:请在传感器允许的工作温度范围内使用,并避免超温使用,以免损坏设备。

3. 避免过载:确保被测介质的压力不超过传感器的测量范围上限,避免产生过载现象。

4. 避免撞击:使用过程中,请避免传感器受到重物撞击或挤压,以免损坏设备。

5. 维护保养:定期检查传感器的工作状态,并根据需要进行清洁和保养。

五、故障排除1. 传感器不工作:检查电源连接是否正确,并确认供电电源是否正常工作。

2. 输出信号异常:检查输出信号线是否连接正确,并确保接收设备的正常工作。

3. 测量结果不准确:进行传感器校准并检查被测介质的状态是否正常。

高精度智能角度传感器使用说明书

高精度智能角度传感器使用说明书

高精度智能角度传感器使用说明书型号:DWQCAB-A-CH-G1、基本特性2、安装说明3、清零说明4、校准工作台-------------------------------------------------------------------------------------------北京天海科科技发展有限公司地址:北京市海淀区学院路30号北京科技大学理学楼102室电话:************186****39851. 基本特性2. 安装说明ⅰ、在标称角度区间内,信号为线性变化,将转轴按顺时针或逆时针方向旋转,输出信号随角度增加而增大。

另外,角度区间为0~360°。

ⅱ、传感器壳体后面有两个按键,其用于顺时针方向或逆时针方向清零点。

接线:红-正黑-负黄-信号图1 传感器机械尺寸3.清零说明DWQCAB-A-CH-G型角度传感器可在360度角度范围内的任意位置清零点位置,并可设置量程和传感器顺时针角度增大或逆时针角度增大。

控制方法为,传感器壳体后的两个控制按钮A和B,按住A约1秒钟,向顺时针方向清零点,向顺时针方向转动需求的角度,再按住A约1秒钟,则设置传感器的满量程位置。

同样的操作方式,按住B约1秒钟,向逆时针方向清零点,向逆时针方向转动需求的角度,再按住B约1秒钟,则设置传感器的满量程位置。

在360°范围内清零点后的角度分布情况如图2所示。

假设A点为0°,B点为90°,则C 点为所剩270°的1/2点,即225°。

那么角度超过90°且在90°至225°之间时都输出90°信号,角度小于0°且在225°至0°之间时输出0°信号。

在0°至90°之间输出正常的角度信号。

使用时注意角度位置超出测量的范围时C点,即225°的位置,其为90和0的切换点。

SUNX传感器LX-101使用说明(精)

SUNX传感器LX-101使用说明(精)

SUNX 传感器LX-101 使用说明更多更多>>松下sunx神视传感器接近传感器传感器使用sunx传感器称重传感器收藏人:Loooog接近传感器神视传感器称重传感器加速度传感器传感器精油的使用方法松下sunx最新文章这真的是爱情的坟墓吗爱情,是什么!一个老师写的,太对了!进来看看吧!我老公没在家······中医舌诊 无师自通丝网型号的表示方法如何在PC 上安装Mac OS X¥143.00¥1280正品雅戈尔休闲裤男春装新款中年商务男裤热门文章中国有非常多的经典俗话,两两配对放...十年精湛对唱12首怎样卸载手机自带软件民间神方:白血病不要等,苣荬菜见神...《让人才死心塌地追随您》医院笑话(暴笑)专家教你12个"点菜绝活"简单易学的蒸菜做法—好吃又营养痔疮特效秘方,吐血奉献名医秘方:三年肥胖症两月根治温中健...美国二战经典历史 / 战争电影【诺曼底...人际交往简单的二十八招温湿度传感器传感器婚纱照自动门电线EGE 光电传感器玻璃钢电缆桥架自动门理财温湿度传感器生产厂家,专注高温...能满足多方面的色标检测需求!具有多种最先进的色标检测功能,可根据用途选择检测模式。

具有45μs 超高速反应的“色标模式”和色标辨别性能最先进的“彩色模式”,用户可根据需求选择使用。

色标模式是利用三种(R·G·B)LED 中的一种(单色),实现45μs 的超高速反应的检测模式。

通过最佳LED 自动选择功能可自动选择最佳的LED 。

最适于高速检测。

最佳LED 自动选择功能可从R·G·B LED 三种颜色中选择最佳的颜色搭配。

LX-100的色标模式装备了“最佳LED 自动选择功能”,以自动选择将色标和底色对比(S/N 比)最大的LED ,进行最佳检测。

因为不是根据色标和底色的反射量差距而是根据两者的对比来自动辨别LED ,所以能进行更为稳定的检测。

KEYENCE基恩士LV-S系列激光传感器 使用说明书 (简体中文)

KEYENCE基恩士LV-S系列激光传感器 使用说明书 (简体中文)

(
(
(
SET ( )
■ ōŗĮIJIJŔłġĩőĪġ
ࡥ‫ك‬ဂ
■ ōŗĮŔĴIJ
ከᄵፑ໯݁ ĩ ऽ Ī
Ňłœ ፑ໯݁ ĩ ऽ Ī ŋŖŔŕ ፑ໯݁ ĩ ఍ Ī ŏņłœ ፑ໯݁ ĩ ऽ Ī
■ ōŗĮŔĵIJ
ߙཛྷฏቱ ਾ༆ฏቱ ‫ݲ‬ጶ‫੅ݲ‬ධ
CS LV-S-IM
ከᄵፑ໯݁ ĩ ऽ Ī
ਾ༆ฏቱ ߙཛྷฏቱ
1
■ LV-S41L
ࡥ‫ك‬ဂ ؉٣ ༕‫ڵ‬ ŇŅłĩńŅœʼnĪġőŢųŵġIJıĵıįIJıġī ŊņńġķıĹijĶĮIJ
ōŗĮŔĴIJİŔĵIJİŔĵIJōİŔķIJİŔĸIJİŔĸij ķĶĶġůŮ ijĺıġ¦Ř
ˍ୥঱ࣕٛ൰ ˍ୥঱ࣕٛ൰
ī ጝ፯ࠍ୥ন቙ ŊņńķıĹijĶĮIJ ፍᄵˈᏨᅰ ŇŅł ܿ‫ ݕ‬Ķı ख঱ࣕ‫ܿࡻ؝‬ᇋชȃ
■ 灵敏度设定模式 1( 标准灵敏度 )
1 把工件放在你想传感器检测的接收 光强度的上限,并按 SET 按钮一次。
1: Upper limit 2: Lower limit
2 把工件放在你想传感器检测的接收 光强度的下限,并按 SET 按钮一次。
如果灵敏度差异没有足够的空间,当校准完成后 “”闪烁。设定值也可以 在此时改变。
精细调整的灵敏度
按手动按钮,设定值可以直接被改变。
粉红色
蓝色 * 0V
“五位显示”是设定显示接收光强度的数字位数。( 第 6 页第 9 项 )
1 快速按手动按钮,并检查设定值闪烁。 2 设定值闪烁时,用手动按钮改变设定值。
ON ( )
4
CS LV-S-IM
区域检测模式
这个模式只合适特定范围内的检测接收光强度。
接收区域

heayi传感器说明书

heayi传感器说明书

heayi传感器说明书
(1)使用heayi传感器之前务必至少掌握本说明书中关于heayi 传感器接线的相关知识,错误的接线会直接导致heayi传感器的损坏。

(2)本系统配置的heayi传感器为系统专用heayi传感器,不得将其它类型heayi传感器用于系统测试。

如出现损坏等情况不得不更换heayi传感器时应更换为LEM公司的同型号heayi传感器。

(3)系统配置的各种量程的heayi传感器只能与系统相应量程的测量通道配合使用,不能交叉使用,否则会使测量结果错误或可能导致系统损坏。

(4)系统配置的电流heayi传感器使用时注意电缆穿孔方向,由于系统配置的电流heayi传感器为交直流两用heayi传感器,正常使用时如果电缆中电流的方向与heayi传感器上表示的方向相反一般不会影响电流幅值的测量,但是会影响交流系统与相位有关的参数测量,也会影响直流系统的电流的极性。

(5)建议heayi传感器的测试引线和heayi传感器壳体采用尼龙扎带固定在一起以免测试线承受拉力脱落引起电源和信号的短路。

对于端子为压接的heayi传感器引线接线端裸漏部分不要过长,否则容易造成电源和信号的短路。

(6)对于LA28-NP,如需焊接heayi传感器的引脚,焊接时间不
能超过3秒。

安装时应采取措施避免可能出现的电路板与其它金属短路情况。
