电路基本分析期末考试卷一、选择题（每题2分，共20分）1. 电路中基本元件的伏安特性是描述元件电压与电流关系的曲线，以下哪种元件的伏安特性是线性的？A. 电阻B. 电容C. 电感D. 二极管2. 在串联电路中，各元件的电流关系是什么？A. 电流相等B. 电流不等C. 电压相等D. 电阻相等3. 欧姆定律描述了电阻、电流和电压之间的关系，其数学表达式是：A. V = IRB. V = I + RC. I = V + RD. I = V - R4. 基尔霍夫电流定律（KCL）适用于：A. 所有电路B. 仅直流电路C. 仅交流电路D. 仅线性电路5. 一个电路中，总功率等于：A. 所有电阻的功率之和B. 所有电压的功率之和C. 所有电流的功率之和D. 所有电源的功率之和二、填空题（每空1分，共10分）6. 电路中最基本的元件有________、________和________。

7. 当电路中的电阻为纯电阻时，电路的功率因数为________。

8. 电容元件的储能公式为________，电感元件的储能公式为________。

9. 根据基尔霍夫电压定律（KVL），在任何闭合回路中，沿着回路的________等于________。

10. 一个电路的频率响应是指电路对不同频率信号的________。

三、简答题（每题5分，共20分）11. 解释什么是叠加定理，并给出一个应用叠加定理的例子。

12. 什么是戴维南定理，它在电路分析中有什么作用？13. 说明什么是谐振电路，并描述其在电路中的作用。

14. 什么是功率因数，它对电路的效率有什么影响？四、计算题（每题15分，共30分）15. 给定一个由三个电阻R1=100Ω，R2=200Ω，R3=300Ω串联组成的电路，求电路的总电阻和总电流，假设电源电压为24V。

16. 考虑一个RLC串联电路，其中R=10Ω，L=0.5H，C=1/(1600π)F，电源频率为50Hz。

电路基本分析电路基础期末考试试卷及答案

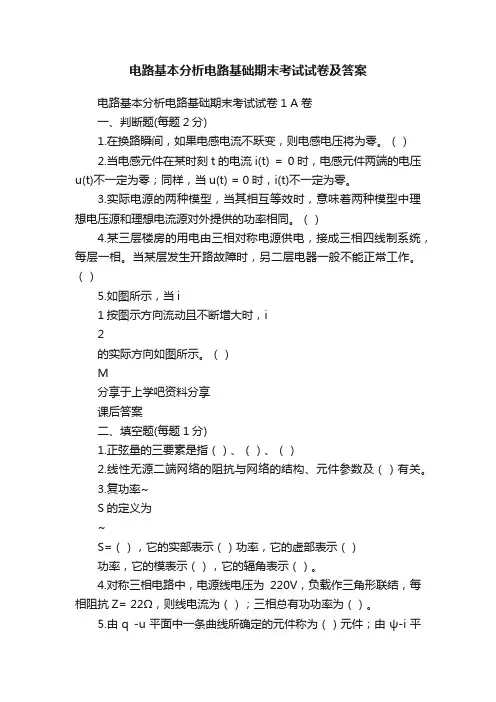

电路基本分析电路基础期末考试试卷及答案电路基本分析电路基础期末考试试卷1 A卷一、判断题(每题2分)1.在换路瞬间，如果电感电流不跃变，则电感电压将为零。

（）2.当电感元件在某时刻t的电流i(t) = 0时，电感元件两端的电压u(t)不一定为零；同样，当u(t) = 0时，i(t)不一定为零。

3.实际电源的两种模型，当其相互等效时，意味着两种模型中理想电压源和理想电流源对外提供的功率相同。

（）4.某三层楼房的用电由三相对称电源供电，接成三相四线制系统，每层一相。

当某层发生开路故障时，另二层电器一般不能正常工作。

（）5.如图所示，当i1按图示方向流动且不断增大时，i2的实际方向如图所示。

（）M分享于上学吧资料分享课后答案二、填空题(每题1分)1.正弦量的三要素是指（）、（）、（）2.线性无源二端网络的阻抗与网络的结构、元件参数及（）有关。

3.复功率~S的定义为~S=（），它的实部表示（）功率，它的虚部表示（）功率，它的模表示（），它的辐角表示（）。

4.对称三相电路中，电源线电压为220V，负载作三角形联结，每相阻抗Z= 22Ω，则线电流为（）；三相总有功功率为（）。

5.由q -u平面中一条曲线所确定的元件称为（）元件；由ψ-i平面中一条曲线所确定的元件称为（）元件。

6.只具有单一节点对的电路的节点电压方程U =（），它称为（）定理。

7. n个节点、b条支路的连通图，其树支数为( )，连支数为( )。

8.已知某无源网络的导纳Y = (2 + j2)S，则该网络的阻抗为（）Ω，网络为（）性。

9.选择u、i为关联参考方向时，50 Ω电阻元件的u、i关系为（），100μF电容元件的u、i关系为（）,10mH电感元件的u、i关系为（）。

10. RLC串联电路中，R = 50 Ω，L = 50 mH，C = 10μF；电源电压U=100V，则谐振时电S流I = ( )；品质因数Q = ( )。

11.试为(a)、(b)两个图各选两种树，分别画在括号内。

2011《电工基础》期末考试试题答案

8、周期用字母__T___表示，单位是 __S___。t
9、频率用字母___f__表示，单位是 __Hz___。
10、1MHz= 106 Hz ;1KHz= 103 Hz .
11、三相电源的三相绕组未端联接成一个公共端点叫做_中性点___用字母_N__表示，
12、三相电源的三相绕组未端联接成一个公共端，从该点引出的导线叫做__中性线___，用颜色_黑色或白色___表示。
25、电动机是由_定子__和_转子_两个基本部分组成。座_组成。
27、电动机的转子是由转轴和风叶_车子铁心_、转子绕组成部分
28、照明电路的负载接法为_不对称_接法，必须要用_三相四线制供电线路，中线绝不能省去。
29、变压器与电源连接的绕组称为_原____绕组，与负载联接的绕组称为力_副_____绕组，
4、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的瞬时值，分别用小写字母 i u 表示。
5、在正弦交流电压的波形图坐标系中，横坐标表示时间，纵坐标表示电压瞬时值。
6、在正弦电路中，用小写字母如i 、 u 等表示瞬时值，用大写字母如I、U 等表示有效值 . 7、交流电在单位时间内(1秒)完成周期性变化的次数叫做__频率____ ；完成一次周期性变化所用的时间叫做__周期___ 。
5、（× ）在任何交流电路中，最大值都是有效值的倍。
6、（√ ）只有在正弦交流电中，最大值才是有效值的倍。
7、（× ）角频率ω的单位与频率的单位一样都是赫兹。
72、如果两个正弦交流电的相位差为π/2 那么称为两者为正交
73、容抗表示电容器对通过的交流电所呈现的阻碍作用

11级《电工基础》期末考试试卷

株洲第一职业学校 2011年下期电工基础科目期末考试试卷适用班级电检1101班一．填空题（每空1分，共25分） 1．把其它形式的能量转化为电能的装置，叫做。

2．电炉是将电能转化为能，电动机是将电能转化为能。

3．单位换算：1000mV=____________V ；6000W=____________KW. 4．电流的方向规定为电荷移动的方向，在金属导体中电流的方向与电子的运动方向。

5．导体对电流的阻碍作用叫。

电阻大，说明导体导电导电能力差，电阻小，说明导体导电能力强。

6. 某电路中a 点电位是12V ，b 点电位是2V ，那么a ，b 两点之间的电压Uab=____________。

. 7.已知R 1=2000Ω，R 2=11Ω，把它们串联起来的总电阻R=____ ______。

8.已知R 1=30Ω，R 2=70Ω，把它们并联起来的总电阻R=____ ______。

9. 理想电压源的内阻为____ ______，理想电流源的内阻为____ ______。

10. 基尔霍夫第一定律也叫定律，其数学表达式为∑I= ；基尔霍夫第二定律也叫定律，其数学表达式为∑U= 。

11．串联电路中的处处相等，总电压等于之和。

12．在并联电路中，等效电阻的倒数等于各电阻倒数。

并联的的电阻越多，等效电阻值越。

13．当参考点改变时，电路中各点的电位值将，任意两点间的电压值。

14．一台直流电动机运行时，端电压为200V ，通过电流为10A ，电动机运行10小时消耗的电能是 KW 。

15．若注入节点A 的电流为5A 和－6A ，则流出节点的电流I= 。

二．判断题（每题2分，共20分） 1．电源电动势的方向与电压的方向相同。

（） 2．任意瞬间，沿回路绕行一周，各部分电压的代数和恒等于零。

（） 3．叠加定理既适应线性电路，也适应非线性电路。

（） 4. 基尔霍夫定律对于任一时刻的电压、电流来说都是成立。

2011-2012-1电路分析基础期末试卷B答案

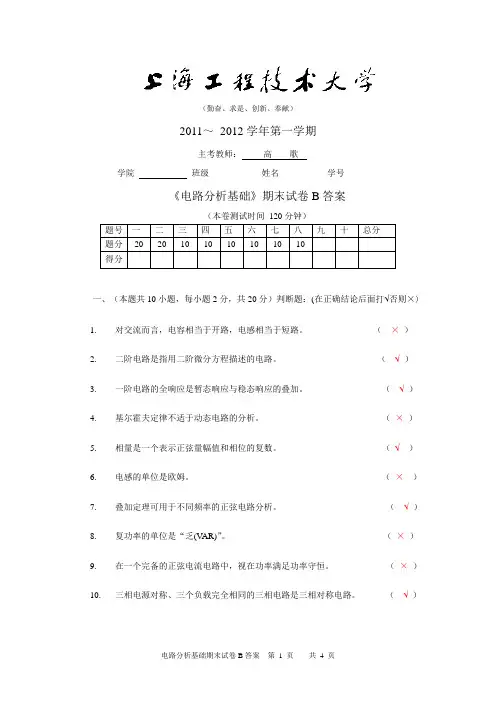

（勤奋、求是、创新、奉献）2011～2012学年第一学期主考教师：高歌学院班级__________ 姓名__________学号___________《电路分析基础》期末试卷B答案（本卷测试时间120分钟）一、（本题共10小题，每小题2分，共20分）判断题：(在正确结论后面打√否则×)1.对交流而言，电容相当于开路，电感相当于短路。

（×）2.二阶电路是指用二阶微分方程描述的电路。

（√）3.一阶电路的全响应是暂态响应与稳态响应的叠加。

（√）4.基尔霍夫定律不适于动态电路的分析。

（×）5.相量是一个表示正弦量幅值和相位的复数。

（√）6.电感的单位是欧姆。

（×）7.叠加定理可用于不同频率的正弦电路分析。

（√）8.复功率的单位是“乏(V AR)”。

（×）9.在一个完备的正弦电流电路中，视在功率满足功率守恒。

（×）10.三相电源对称、三个负载完全相同的三相电路是三相对称电路。

（√）二、（本题共10小题，每小题2分，共20分）选择题：1. 一阶电路分析中，当换路后独立激励源ｉs =0，ｕs =0时的响应是 d 。

a. 不确定 b. 零状态响应 c. 全响应 d. 零输入响应2. 在RC 电路中当C =0.2F ，时间常数τ=10s 则R= b 。

a. 5Ω b. 50Ω c. 0.02Ω d. 2Ω3. 齐次一阶微分方程的通解形式为 a 。

a. pt Aeb. A ϕ∠c. 100sin t ωd. cos()A t ωϕ+ 4. 一阶电路分析中的三要素是指 b 。

a. 模、阻抗角、瞬时值b. 稳态值、初始值、时间常数c. 频率、最大值、初相角d.. 有功功率、无功功率、视在功率5. 在RLC串联电路中若R <，则电路特性是 c 。

a. 无阻尼 b. 临界阻尼 c. 欠阻尼 d. 过阻尼6. 在RLC 串联正弦电路中R =40Ω, X C =150Ω，X L =110Ω，则电路的阻抗是 a 。

11级电工试题2

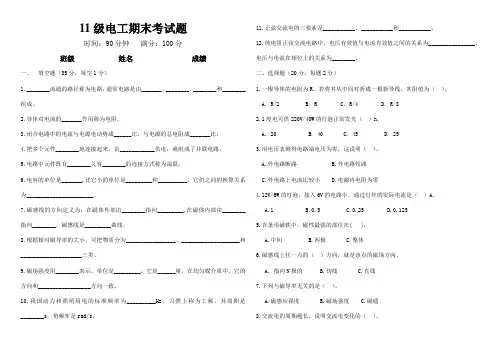

11级电工期末考试题时间：90分钟满分：100分班级姓名成绩一、填空题（35分，每空1分）1.________流通的路径称为电路，通常电路是由_______、________、________和________组成。

2.导体对电流的_______作用称为电阻。

3.闭合电路中的电流与电源电动势成______比，与电源的总电阻成_______比。

4.把多个元件________地连接起来，由____________供电，就组成了并联电路。

5.电路中元件既有________又有________的连接方式称为混联。

6.电容的单位是_______,比它小的单位是_________和__________，它们之间的换算关系为_______________________。

7.磁感线的方向定义为：在磁体外部由________指向_________,在磁体内部由________指向________。

磁感线是_________曲线。

8.根据相对磁导率的大小，可把物质分为_________________、____________________和_____________________三类。

9.磁场强度用________表示，单位是_________，它是______量，在均匀媒介质中，它的方向和__________________方向一致。

10.我国动力和照明用电的标准频率为__________Hz，习惯上称为工频，其周期是________s，角频率是rad/s。

11.正弦交流电的三要素是___________、___________和___________。

12.纯电阻正弦交流电路中，电压有效值与电流有效值之间的关系为________________，电压与电流在相位上的关系为________。

二、选择题（20分，每题2分）1.一根导体的电阻为R，若将其从中间对折成一根新导线，其阻值为（）。

A. R/2B. RC. R/4D. R/82.1度电可供220V/40W的灯泡正常发光（）h。

电路分析期末复习题及答案

《电路分析》练习题一、填空题1、由理想电路元件构成的、与实际电路相对应的电路称为件构成的低、中频电路的分析。

2、电路分析的基本依据是两类约束方程。

3、理想电压源输出的电压值恒定，输出的电流由它本身和外电路共同决定；理想电流源输出的值恒定，输出的电压由它本身和外电路共同决定。

4、在多个电源共同作用的空宜电路中，任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的叠加，称为叠加定理。

8、图2所示单口网络的短路电流i sC n 1 A。

+6V「) .i sc图12、5F的线性电容的端口特性为U =0.2q。

电路模型，这类电路只适用集总参数元电流5、自动满足基尔霍夫第一定律的电路求解法是回路电流法6、7、自动满足基尔霍夫第二定律的电路求解法是1所示电路中电流i = ____ 2节点电压法9、3所示电路中电压u= _^410V +亠2V +10、图4所示单口网络的等效电阻11、动态电路是指含有动态元件的电路, 其电路方程是微分方程。

屮=3i +4的二端电路元件是__电感0.2F电容并联电路的时间常数为15、1 n电阻和2H电感并联一阶电路中，电感电压零输入响应为U L（^）^0'5t V。

16、RLC并联正弦电流电路中，I R =3AI L =1A,l c =5A则总电流为 5 Ao17、电流源i sc(t) =8cost A与电阻R o =2。

并联单口网络向外传输的最大平均功率为16 W18.如图5所示谐振电路，已知U s=100mv,则谐振时电压Uc= V19.如图20、将图21、将图25 02niH= 0.1/0卩6所示电路，已知R=3Q, 05L=1 Q ,l=10 A ，贝y|R =■了;0---- --- ----- I^-L-P7所示电压源等效为电流源时,18V 10其电流源8所示电流源等效为电压源时，其电压源6AI S ，内阻R s Q。

U S=_V,内阻R s =_Qo513、端口特性为1410O元件。

电路基本分析期末考试卷

电路基本分析期末考试卷一、选择题（每题2分，共40分）1. 一台电阻炉的额定功率为600W，额定电压为220V，求电阻炉的额定电阻值是多少？A. 12ΩB. 22ΩC. 36ΩD. 44Ω2. 串联电路中电阻为R1=4Ω，R2=6Ω，R3=8Ω，电源电压为12V，求串联电路的总电阻值为多少？A. 2ΩB. 6ΩC. 8ΩD. 18Ω3. 并联电路中电阻为R1=10Ω，R2=20Ω，R3=30Ω，电源电压为24V，求总电流值为多少？A. 2AB. 3AC. 4A4. 一电容器充电时，电荷量分别为0.2C，0.8C，1.6C，2.0C，求对应的充电时间t1，t2，t3，t4是否成正比？A. 是B. 否5. 若一电感L=0.5H，电流i=2A，求电感两端的压降为多少？A. 0.25VB. 0.5VC. 1VD. 2V二、填空题（每题3分，共15分）6. 一台电压为12V的电源通过电阻值为6Ω的电阻，求通过电阻产生的功率为多少W？答：24W7. 串联电路中电阻为R1=3Ω，R2=6Ω，R3=9Ω，电源电压为15V，求串联电路的总电阻值为多少Ω？答：18Ω8. 并联电路中电阻为R1=2Ω，R2=4Ω，R3=6Ω，电源电压为10V，求总电流值为多少A？9. 若一电容器充电时，电荷量分别为0.1C，0.4C，0.9C，1.6C，求对应的充电时间t1，t2，t3，t4是否成正比？答：是10. 若一电感L=0.3H，电流i=1.5A，求电感两端的压降为多少V？答：0.45V三、计算题（每题10分，共30分）11. 在RL串联电路中，电感L=0.5H，电阻R=8Ω，电源电压为10V，求电感两端的压降和电流的相位差角度。

12. 在RC并联电路中，电容C=100μF，电阻R=20Ω，电源电压为5V，求并联电路的总阻抗值和电流大小。

13. 一RLC串联电路中，电感L=0.2H，电容C=50μF，电阻R=10Ω，电源电压为12V，求串联电路的共振频率和总电流值。

2011级电工基础期末考试试卷

xxxxx 学校2011——2012年度上期期末考试试题科目《电工技术基础与技能》（时间：90分钟，满分：100分）一、填空题（每题2分，共28分）1、电路是由、、和开关组成。

2、１度电表示１千瓦的功率做功１小时所消耗的电量，所以１度又叫１。

3、已知电源电动势为E ，电源的内阻压降为Uo ，则电源的端电压U= 。

4、超导状态下，导体的电阻R=_____,如果利用超导体输电线进行远距离输电，导线_______(填“会”或“不会”)发热。

5、在一定下，导体的电阻和它的长度成，而和它的面积成，其表达式为。

6、某复杂直流电路有ｎ条支路，ｍ个节点（ｎ＞ｍ），用支路电流法求解时，应先列出个节点方程，后再列出个回路电压方程． 7、伏安法测电阻，采用电流表外接法，由于电压表的分流，这样算出来的电阻值要比实际的阻值要。

二、单项选择题,把正确答案填在下表中（每题2分，共32分）。

1、有一段导体电阻8Ω，将它均匀拉长为原来的2倍，则导线电阻变为原来的（）倍。

A 、 32B 、 2C 、16D 、42、“220V 、40W ”的白炽灯，每天使用5小时，每月按30天计算，一个月耗电（） A 、10度B 、6度C 、3度D 、30度3、电路中的（）状态是比较危险的，我们应尽量避免。

Ａ短路Ｂ断路Ｃ通路Ｄ闭路4、两个电阻R1，R2并联，等效电阻为（）A 、B 、R 1-R 2C 、D 、5、有一电流表，内阻为100Ω，满偏电流为3mA ，若要把它改装成量程为3A 的电流表，则需（）的电阻。

A 、串0.1ΩB 、串 10ΩC 、并0.01ΩD 、并 0.1Ω 6、如图1所示，已知Ｒ１＝Ｒ２＝Ｒ３＝１２Ω，则ＡＢ间的总电阻为（）．Ａ、１８Ω Ｂ、４Ω Ｃ、０Ω Ｄ、３６Ω （图1）7、电荷的基本单位是（）A 、安.秒B 、安培C 、库仑D 、千克8、某用电器两端电压为220V ，通过的电流为2A ，；当两端电压降为200V 时，该用电器的电阻为（）A 、 100ΩB 、110ΩC 、440ΩD 、400Ω9、两个阻值均为1000Ω的电阻，作串联时的等效电阻与作并联时的等效电阻之比（）A 、2:1B 、1:2C 、4:1D 、1:410、额定电压为220V 的灯泡接在110V 的电源上，灯泡的功率是原来的（）倍 A 、 2 B 、4 C 、 1/2 D 、 1/411、在图2中E=10V ，Ro=1Ω，要使Rp 获得最大功率，Rp 应该为（） A 、0.5Ω B 、1Ω C 、 1.5Ω D 、 0Ω12、用叠加定理计算复杂电路，就是把一个复杂电路化为（）的电路进行计算 A 、单电源 B 、较大 C 、较小 D 、纯电阻13、在用指针万用表测量时，应选择合适的量程，尽量使指针偏转到满刻度的（）。

2011级电路分析基础期末复习题

2011级物理与机械工程学院学院一、单项选择题1、图1中给出两个线性电阻Ra和Rb的伏安特性曲线。

由图可知( )(A) Ra>Rb (B)Ra=Rb (C) Ra<Rb (D) 不能确定图12、当将元件的端电压u和电流i设为关联参考方向时，即是假设该元件在( )功率。

(A)吸收 (B)发出 (C)吸收或发出 (D)以上答案均不对3、电容元件通过正弦电流时的平均功率为( )(A) U C I(B) U C 2 /Z C(C) I 2Z C(D ) 04、图2示二端网络的电压、电流关系为( )(A) u = 10-5 i (B) u = 10+5 i (C) u = 5 i-10 (D) u = -5 i-10图25、一对称三相负载接入三相交流电源后，其线电流等于相电流，则此三相负载是( )联结法。

(A) Y形 (B)△形或Y形 (C) △形 (D) 以上答案均不对6、图3示端钮电压U ab为（）(A) 4V (B) 8V (C) 12V (D) 16V图37、在换路瞬间，下列说法中正确的是 ( )(A)电感电流不能跃变 (B)电感电压必然跃变(C)电容电流必然跃变 (D)以上答案均不对8、图4示电路中，开关已打开，在 t = 0 时开关闭合，i (0+) 为：（）(A) 0 (B) 0.8A (C) 2A (D)1A图49、R-L-C串联电路，总电压相位超前于电流相位，则电路称为（）电路。

(A)阻性 (B) 感性 (C)容性 (D) 以上答案均不对10、电路如图5所示，耦合因数k = 1，，则与分别为（）(A) j10 V 与j20 V (B) j10 V 与0(C) -j10 V 与j20 V (D) -j10 V 与-j20 V图511、图6示电路的端钮伏安关系是( )图6(A)u =us+R0i (B)u =us-R0i (C)u =- us-R0i (D)以上答案均不对12、图7示电路中，为使负载电阻R L获得最大功率，电阻R0应满足的条件是（）(A) R0 = R L(B) R0 = ∞(C) R0 = 0 (D)图713、实验测得某有源一端口线性网络的开路电压Uoc=6V，短路电流Isc=2A，当外接电阻为3Ω时，其端电压U值为( )(A) 6V (B)4V (C)3V (D)以上答案均不对14、图8示有源二端电阻网络N S外接电阻R为12Ω时，I =2A；R短路时，I =5A。

北京理工大学2011年《电路分析基础》考题及参考答案

uS
–
8Ω
R2 R1
– (6 + j2) I1m + (6 + 1) I2m = 0
解: iL(t) = 2A
t≥0
+
iC
uC
–
K
t=0
a
uC(t) = 30 – 50 e − 0.01t V t≥0
+
40V
–
1F
uS1 R2
+
b
20Ω 60Ω
iC(t )
=
C
d uC dt
=
0.5e − 0.01t
t>
A
0
80Ω R1 10V
–
uS2 R3
R4 = 30Ω iL
iS 4H 3A L
uS
–
8Ω
R2 R1
jωLb= jω M = j2 Ω
24Ω
L1 3H
6Ω
L2 1H
C 0.25 F
R3
R4 1Ω
jωLc= jω (L2 – M) = j2(1 – 1) = j0 Ω —短路
U OCm
=
R2 ⋅U Sm R1 + R2
=
24
× 80∠0° 8 + 24
=
60∠0°
V
R0 = R1// R2 = 8 // 24 = 6 Ω
iL(t) = 2A
t≥0
R4 = 30Ω iL
iS 4H 3A L
uC(0+) = uC(0−) = uS1 – R4⋅iL = 40 – 30 × 2 = – 20 V
uC(∞) = uS1 – uS2 = 40 – 10 = 30 V
