矿粉筛分试验(水洗法)

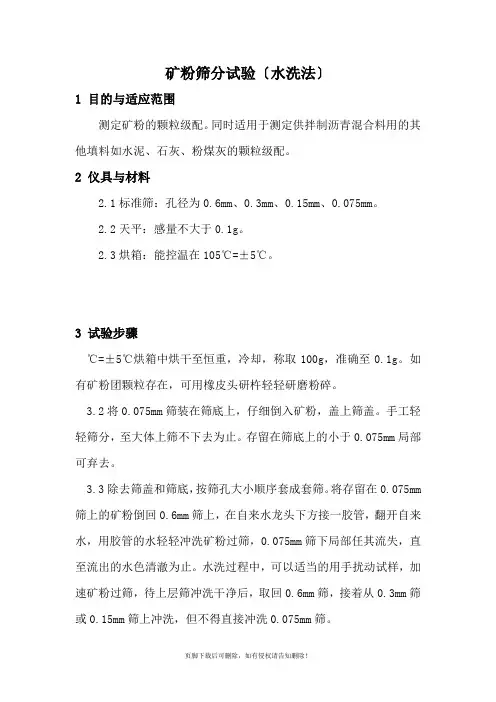

矿粉试验作业指导书(公路集料)
矿粉筛分试验〔水洗法〕1 目的与适应范围测定矿粉的颗粒级配。
同时适用于测定供拌制沥青混合料用的其他填料如水泥、石灰、粉煤灰的颗粒级配。
2 仪具与材料2.1标准筛：孔径为0.6mm、0.3mm、0.15mm、0.075mm。
2.2天平：感量不大于0.1g。
2.3烘箱：能控温在105℃=±5℃。
3 试验步骤℃=±5℃烘箱中烘干至恒重，冷却，称取100g，准确至0.1g。
如有矿粉团颗粒存在，可用橡皮头研杵轻轻研磨粉碎。
3.2将0.075mm筛装在筛底上，仔细倒入矿粉，盖上筛盖。
手工轻轻筛分，至大体上筛不下去为止。
存留在筛底上的小于0.075mm局部可弃去。
3.3除去筛盖和筛底，按筛孔大小顺序套成套筛。
将存留在0.075mm 筛上的矿粉倒回0.6mm筛上，在自来水龙头下方接一胶管，翻开自来水，用胶管的水轻轻冲洗矿粉过筛，0.075mm筛下局部任其流失，直至流出的水色清澈为止。
水洗过程中，可以适当的用手扰动试样，加速矿粉过筛，待上层筛冲洗干净后，取回0.6mm筛，接着从0.3mm筛或0.15mm筛上冲洗，但不得直接冲洗0.075mm筛。
注：①自来水的水量不可太急太大，防止损坏筛面或将矿粉冲出，水不得从两层筛间流出，自来水龙头宜装有防溅水龙头。
当现场缺乏自来水时，也可以由人工浇水冲洗。
②直接在0.075mm筛上冲洗，将可能使筛面变形，筛孔堵塞，或者造成矿粉与筛面发生共振，不能通过筛孔。
3.4分别将个筛上的筛余反过来用小水流仔细冲洗入各个搪瓷盘中，待筛余沉淀后后，稍稍倾斜，仔细除去清水，放入105℃烘箱中烘干至恒重。
称取各号筛上的筛余量，准确至0.1g。
4 计算各号筛上的筛余量除以试样总量的百分率，即为各号筛的分计筛余百分率，即为各号筛的分计筛余百分率，准确至0.1%。
用100减去0.6mm、0.3mm、0.15mm、0.075mm个筛的分计筛余百分率，即为通过0.075mm筛的通过百分率，加上0.075mm筛的分计筛余百分率即为0.15mm筛的通过百分率，以此类推，计算各号筛的通过百分率，准确至0.1%。
新矿粉筛分试验记录表水洗法
新矿粉筛分试验记录表水洗法试验目的本次试验的目的是使用水洗法对新矿粉进行筛分试验，得到其粒度分布情况。
试验设备•筛分机•试验筛•电子天平•水洗装置•矿粉样品试验原理使用水洗法进行粒度分析时，需将样品振动筛分机进行筛分，在筛分结束后，将每一等分粉末放入水洗器中，使用水洗器进行冲洗。
通过冲洗后，可以得到去除碎屑的颗粒，并通过电子天平进行称重，从而得到粒度分布情况。
试验步骤1.开机预热打开筛分机电源，待其预热至70-100℃。
2.准备筛分样品取出新矿粉50g，将其细致搅拌均匀，避免出现颗粒重复。
3.进行筛分将试验筛置于筛分机上，将样品放在试验筛上，开启筛分机进行筛分，筛分时间设为10分钟。
4.进行水洗将筛分后的粉末依次放入水洗器中，使用蒸馏水对样品进行冲洗，直至水洗器中的水呈清澈状态。
5.进行烘干将水洗后的样品放置于标准温度下，使用加热器进行烘干。
6.称重将烘干后的样品放在电子天平上进行称重，记录每一等分的重量。
数据处理通过上述步骤得到的试验数据可进行如下处理：1.计算每一等分的粒径每一等分的粒径可根据不同的筛孔直径计算得到，具体方法参见粒度分析理论。
2.绘制筛分曲线可使用Excel等工具将每一等分的粒径及其相应的重量绘制成筛分曲线，以便分析得到样品的粒度分布情况。
结论通过水洗法对新矿粉进行筛分试验，得到了其粒度分布情况。
根据所得数据，可得出结论：新矿粉的粒度主要集中在200目以下，较为均匀地分布于100-500目之间。
同时还可以根据筛分曲线进一步分析得到其平均粒径、粒径分散度等信息，从而为后续的加工和利用提供理论依据。
矿粉筛分试验(水洗法)
托监 理样
山东恒建工程监理咨询有限公司
浙 品现 场工
江 程试
省验
交
筛孔尺寸(mm)
总质量(g)
通 第 分计筛余质量(g)
厅
一 次 分计筛余百分率(%)
பைடு நூலகம்
工
累计筛余百分率(%)
程
质量通过百分率(%)
质
总质量
(g)
量 第 分计筛余质量 (g) 二 分计筛余百分率(%)
人
:
主
管
:
监 次 累计筛余百分率(%)
督
质量通过百分率(%)
站 平均累计筛余百分率(%)
监 平均质量通过百分率(%) 标准通过百分率范围(%)
制 结论:
日期:
矿粉筛分试验（水洗法）
合同号:
01
试验规程
委托单号
样品名称
环境条件
试验设备
试验日期
自检评鉴:
日期;
监理评鉴:
试验编号: 日期;
试
验
人
:
复
核
第1 / 2页

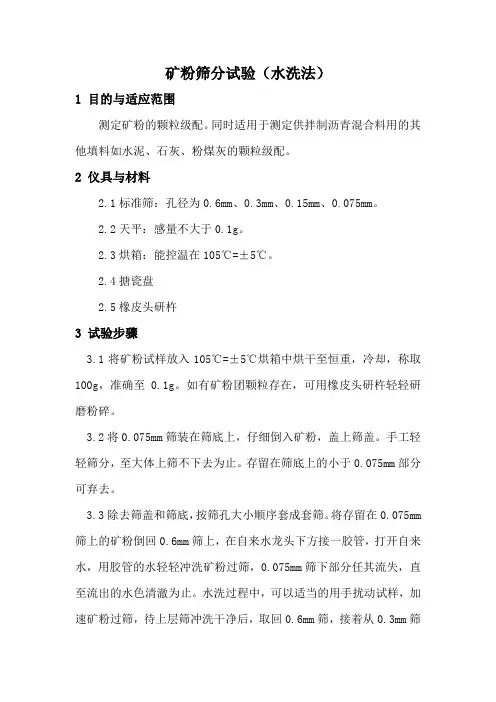

矿粉试验作业指导书(公路集料)
矿粉筛分试验（水洗法）1 目的与适应范围测定矿粉的颗粒级配。
同时适用于测定供拌制沥青混合料用的其他填料如水泥、石灰、粉煤灰的颗粒级配。
2 仪具与材料2.1标准筛：孔径为0.6mm、0.3mm、0.15mm、0.075mm。
2.2天平：感量不大于0.1g。
2.3烘箱：能控温在105℃=±5℃。
2.4搪瓷盘2.5橡皮头研杵3 试验步骤3.1将矿粉试样放入105℃=±5℃烘箱中烘干至恒重，冷却，称取100g，准确至0.1g。
如有矿粉团颗粒存在，可用橡皮头研杵轻轻研磨粉碎。
3.2将0.075mm筛装在筛底上，仔细倒入矿粉，盖上筛盖。
手工轻轻筛分，至大体上筛不下去为止。
存留在筛底上的小于0.075mm部分可弃去。
3.3除去筛盖和筛底，按筛孔大小顺序套成套筛。
将存留在0.075mm 筛上的矿粉倒回0.6mm筛上，在自来水龙头下方接一胶管，打开自来水，用胶管的水轻轻冲洗矿粉过筛，0.075mm筛下部分任其流失，直至流出的水色清澈为止。
水洗过程中，可以适当的用手扰动试样，加速矿粉过筛，待上层筛冲洗干净后，取回0.6mm筛，接着从0.3mm筛或0.15mm筛上冲洗，但不得直接冲洗0.075mm筛。
注：①自来水的水量不可太急太大，防止损坏筛面或将矿粉冲出，水不得从两层筛间流出，自来水龙头宜装有防溅水龙头。
当现场缺乏自来水时，也可以由人工浇水冲洗。
②直接在0.075mm筛上冲洗，将可能使筛面变形，筛孔堵塞，或者造成矿粉与筛面发生共振，不能通过筛孔。
3.4分别将个筛上的筛余反过来用小水流仔细冲洗入各个搪瓷盘中，待筛余沉淀后后，稍稍倾斜，仔细除去清水，放入105℃烘箱中烘干至恒重。
称取各号筛上的筛余量，准确至0.1g。
4 计算各号筛上的筛余量除以试样总量的百分率，即为各号筛的分计筛余百分率，即为各号筛的分计筛余百分率，准确至0.1%。
用100减去0.6mm、0.3mm、0.15mm、0.075mm个筛的分计筛余百分率，即为通过0.075mm筛的通过百分率，加上0.075mm筛的分计筛余百分率即为0.15mm筛的通过百分率，以此类推，计算各号筛的通过百分率，准确至0.1%。
矿粉筛分、密度、亲水程序
0.3
0.0 0.0 0.0 0.0 0.0 0.0 100.0 100.0 100.0 /
/
0.15
3.2 3.4 3.2 3.4 3.2 3.4 96.8 96.6 96.7 100
90
0.075
15.9 16.2 15.9 16.2 19.1 19.6 80.9 80.4 80.7 100
75
小于0.075
80.9 80.4
/
/
/
/
/
/
/
/
ቤተ መጻሕፍቲ ባይዱ
/
备注
两次平行试验各号筛的质量通过率相差不得大于2%
结论：该检测项目符合JTG F40-2004试验规范要求。
两者平均值
正推
100.0
100.0
96.7
80.7

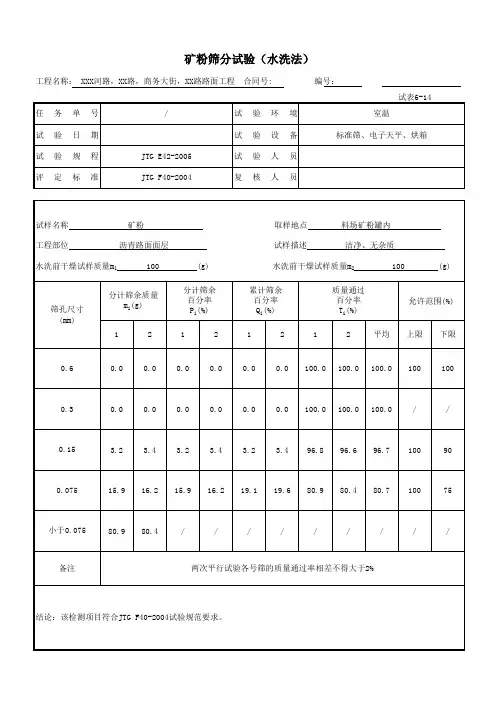

矿粉筛分试验（水洗法）
工程名称： XXX河路，XX路，商务大街，XX路路面工程 合同号:
编号：
任务单号
/
试验环境
试表6-14 室温
试验日期
试验设备
标准筛、电子天平、烘箱
试验规程
JTG E42-2005
试验人员
评定标准
JTG F40-2004
复核人员
试样名称
矿粉
工程部位
沥青路面面层
水洗前干燥试样质量m1
100
(g)
筛孔尺寸 (mm)
分计筛余质量 mi(g)
1
2
分计筛余 百分率 Pi(%)
1
2
取样地点
料场矿粉罐内
。
试样描述
洁净、无杂质
.
水洗前干燥试样质量m2
100
(g)
累计筛余 百分率 Qi(%)
矿粉试验
试验步骤
用小牛角匙将矿粉试样 通过漏斗徐徐加入比比 重瓶中，待比重瓶中水 的液面上至接近比重瓶 的最大读数时为止，
轻轻摇晃比重瓶，使比 重瓶中的空气充分逸出。 再次将比重瓶放入恒温 水槽中，待温度不在变 化时，读取比重瓶的读 数，准确至0.02mL。
数据处理
本次试验只进行水洗， 没有进行干筛，所以 洗后干筛数据没有。
矿粉密度试验
试验目的与适用范围
用于检验矿粉的质量，供沥青混合料 配合比设计汁算使用，同时适用于测 定供拌制沥青混合料用的其它填料如 水泥、石灰、粉煤灰的相对密度。
试验步骤
➢将干燥器中冷却后样品连 同小牛角匙、漏斗一起准 确称量，准确至0.01g，矿 粉质量应不少于200g
（3）将上两量筒静置，使量筒内液体中的 颗粒沉淀。
（4）每天两次记录沉淀物的体积，直至体 积不变为止。
数据处理
（1）亲水系数按下式计算。
（2）平行测定两次，以两次测定值的平均 值作为试验结果。
VB
VH
式中：η——亲水系数，无量纲； VB——水中沉淀物体积(mL)； VH一煤油中沉淀物体积(mL)。
试验步骤
（1）称取烘干至恒重的矿粉5g(准确至0.01g)， 将其放在研钵中，加入15mL~30mL。蒸馏水， 用橡皮研杵仔细磨5min，然后用洗瓶把研钵中 的悬浮液洗入量筒中，使量筒中的液面恰为 50mL。然后用玻璃棒搅和悬浮液。
（2）同上法将另一份同样重量的矿粉，用 煤油仔细研磨后将悬浮液冲洗移入另一量筒中， 液面亦为50mL。
《公路工程集料试验规程》JTG E42-2005；
矿粉筛分试验(水洗法)
矿粉筛分
1
2
1
2
1
2
1
2
平均
上限下限
0.00.00.00.00.00.0100.0100.0100.0100100
0.00.00.00.00.00.0100.0100.0100.0//
3.2 3.4 3.2 3.4 3.2 3.496.896.696.710090
15.916.215.916.219.119.680.980.480.710075
80.980.4
工程名称： 长虹路武进大道白改黑工程 合同号：2009-02 编号：
试验规程0.150.075JTGF40-2004
分计筛余质量
m i (g)娄维伟
试样名称 矿粉 取样地点 料场 。
工程部位 沥青下面层 试样描述 矿粉 .
水洗前干燥试样质量m 1 100 (g) 水洗前干燥试样质量m 2 100 (g)
试验环境试验设备/试验日期0.60.3筛孔尺寸(mm)
分计筛余百分率P i (%)结论：符合JTGF40-2004《公路沥青路面施工技术规范》要求。
评定标准
矿粉筛分试验（水洗法）
JTGE42-2005任务单号2009.4.10室内温度电子天平，筛分机等
华辉试验人员复核人员
备注
小于0.075允许范围(%)
质量通过百分率T i (%)
累计筛余百分率Q i (%)。
矿粉筛分试验水洗法
矿粉筛分试验（水洗法）1 目的与适用范围测定矿粉的颗粒级配。
同时适用于测定供拌制沥青混合料用的其它填料如水泥、石灰、粉煤灰的颗粒级配。
2 仪具与材料⑴标准筛：孔径为0.6 mm、0.3 mm、0.15 mm、0.075 mm。
（2）天平：感量不大于0.1g。
⑶烘箱：能控温在105C±5C。
⑷搪瓷盘。
（5）橡皮头研杵。
3 试验步骤3.1将矿粉试样放人105C±5C烘箱中烘干至恒重，冷却，称取100g,准确至0.1g。
如有矿粉团粒存在，可用橡皮头研杵轻轻研磨粉碎。
3.2将0.075 m筛装在筛底上，仔细倒入矿粉，盖上筛盖。
手工轻轻筛分，至大体上筛不下去为止。
存留在筛底上的小于0.075 mm部分可弃去。
3.3 除去筛盖和筛底，按筛孔大小顺序套成套筛。
将存留在0.075 m筛上的矿粉倒回0.6 m筛上，在自来水龙头下方接一胶管，打开自来水，用胶管的水轻轻冲洗矿粉过筛，0.075 m筛下部分任其流失，直至流出的水色清澈为止。
水洗过程中，可以适当用手扰动试样，加速矿粉过筛，待上层筛冲干净后，取去O.6 m筛，接看从O.3 m筛或0.15 m筛上冲洗，但不得直接冲洗0.075 m筛。
注：①自来水的水量不可太大太急，防止损坏筛面或将矿粉冲出，水不得从两层筛之间流出，自来水龙头宜装有防溅水龙头。
当现场缺乏自来水时，也可由人工浇水冲洗。
②如直接在0.075 m筛上冲洗，将可能使筛面变形，筛孔堵塞，或者造成矿粉与筛面发生共振，不能通过筛孔。
3.4 分别将各筛上的筛余反过来用小水流仔细冲洗入各个搪瓷盘中，待筛余沉淀后，稍稍倾斜搪瓷盘。
仔细除去清水，放入105 C烘箱中烘干至恒重。
称取各号筛上的筛余量，准确至O.1g。
4 计算各号筛上的筛余量除以试样总量的百分率，即为各号筛的分计筛余百分率，精确至0.1 ％。
用100 减去0.6 mm、0.3 mm、0.15 mm、0.075 mm各筛的分计筛余百分率，即为通过0.075 m筛的通过百分率，加上0.075 m筛的分计筛余百分率即为0.15 m筛的通过百分率，依次类推，计算出各号筛的通过百分率，精确至0.1 ％。
矿粉筛分试验水洗法
矿粉筛分试验水洗法引言矿粉筛分试验是材料工程中常用的一种试验方法，用于对矿粉的颗粒组成和粒度分布进行分析。
水洗法是其中一种常用的试验方法，在本文中将详细介绍矿粉筛分试验的水洗法及其相关内容。
水洗法简介水洗法是一种通过水的冲击和冲刷作用，将矿粉中的杂质和细颗粒物从矿粉中分离出来的方法。
该方法适用于颗粒大小在0.075mm以上的细粉状物料的筛分试验。
试验步骤进行矿粉筛分试验的水洗法，通常需要以下几个步骤：1.准备试验样品：将所需的矿粉样品按照预定比例准备好，并确保样品的代表性。
2.准备试验设备：包括筛分装置、水槽、洗涤装置等。
3.倒入试验样品：将试验样品倒入水槽中，并将水位调至适当高度。
4.开始水洗：打开水源，将水流导向试验样品，以较小的水流冲击试验样品，同时将产生的泥浆排出。
5.重复冲刷：持续冲刷一段时间后停止，倒出泥浆，再次冲刷，以去除更多的杂质和细颗粒物。
6.反复操作：重复以上步骤，直至洗涤后的矿粉不再出现明显的杂质和颗粒物。
7.干燥和称重：将洗涤后的矿粉干燥至恒定质量，并记录质量值。
实验注意事项在进行矿粉筛分试验的水洗法时，需要注意以下几个问题：•试验样品的准备要求高，样品应具有代表性，并且杂质和细颗粒物应尽量少。
如果样品含有较多杂质，则可能影响试验结果的准确性。
•在进行水洗过程中，应注意水流的流速和冲击力度，以免对试验样品造成不必要的破坏。
•按照规定的时间和次数进行反复冲刷，以确保杂质和细颗粒物能够被彻底清除。
•在干燥和称重环节，应注意控制干燥温度和称重精度，以确保测量结果的准确性。
实验结果分析通过矿粉筛分试验的水洗法，可以得到样品的筛分曲线和颗粒分布情况。
根据试验结果，可以进一步分析矿粉的性质和应用领域，以指导工程实践中的应用。
结论矿粉筛分试验的水洗法是一种常用的试验方法，用于对矿粉的粒度分布进行分析。
通过逐步水洗的方法，可以有效地去除矿粉中的杂质和细颗粒物，得到干净的样品，为后续的试验分析提供准确数据。
矿粉筛分试验(水洗法)6.13
4.17 6.18 0.67
结论：该矿粉表观相对密度和亲水系数满足JTGF40-2004中一级公路技术要求。
f
532.56 472.36 0.71 22.94 2.708 2.709 2.714 亲水系数
483.65 431.18 0.67 20.03 2.710
水中沉淀物体积VB(mL) 煤油中沉淀物体积VH(mL) 试样亲水系数测值η 试样亲水系数测定值η 备 注
4.22 6.23 0.68 0.68
试样名称 工程部位 试验水温 试样编号
矿粉 下面层 20 (℃)
取样地点 试样描述 水在试验温度时的密度ρ w' 1 密度
料场 粉状 0.99822 2
. 。 (g/cm3)
牛角匙、瓷皿、漏斗及试验前瓷 皿中矿粉的干燥质量m1(g) 牛角匙、瓷皿、漏斗及试验后瓷 皿中矿粉的干燥质量m2(g) 比重瓶加矿粉以前的初读数 V1(mL) 比重瓶加矿粉以后的终读数 V2(mL) 矿粉的密度测值ρ f(g/cm3) 矿粉的密度测定值ρ f(g/cm3) 矿江北大道城市化改造工程 合同号 JBDD-11 编号 . 试表6-13 任 试 试 评 务 验 验 定 单 日 规 标 号 期 程 准 / 2013.3.13 JTGE42-2005/T03522000/T0353-2000 JTGF40-2004 试 试 试 复 验 验 验 核 环 设 人 人 境 备 员 员 温度19℃ 湿度54% 容器瓶 烘箱
矿粉筛分试验记录表(水筛法)
矿粉筛分试验检测记录表（水筛法）
试验室名称：
委托/施工单位
工程名称பைடு நூலகம்
工程部位/用途
样品描述
试验条件
主要仪器设备及编号
试样总质量 (g)
水洗后筛上总量(g) 水洗0.075mm筛下量 (g)
0.075mm通过率 (%)
筛孔尺寸 (mm)
筛上 质量 (g)
0.6 0.3 0.15 0.075 筛底 筛分后总量(g) 损耗(g)
损耗率(%) 备注：
第一组
监理：
日期： 年
月
日
分计 筛余 (%)
累计 通过百 筛上 筛余 分率 质量 (%) (%) (g)
第二组
分计 筛余 (%)
累计 通过百 筛余 分率 (%) (%)
平均 通过 百分 率(%)
记录编号： 委托/任务编号
试验依据 样品编号 样品名称 试验日期
规定 级配 范围
矿粉级配曲线
第 页共 页 JJ0201e
试验：
复核：
建筑道路工程集料3
（1）将矿粉等填料用0.6㎜筛过筛，去除筛上部分。 （2）按《公路土工试验规程》(JTGE40-2007)规定的 方法测定塑性指数。有两个试验用于测定塑性指数，一个 是T 0118“液限塑限联合测定法”，另一个是按T0119用 搓条法测定塑限，用T0120干燥收缩法测定液限，计算塑 性指教。工程上可根据习惯和条件采用任何一个方法进行 测定。
3、 仪器 a.切断器：10mm，20mm和30mm（允许误差0.01mm）； b.天平：最小分度值0.01，0.1，1mg各1台；
c.钢梳：10针/cm，20针/cm； d.限制器绒板、黑绒板、压板、一号夹子、钢尺及镊子等。
4、 纤维调湿和试验用标准大气
预调湿用标准大气：温度不超过50℃，相对湿度10%～25%；
测定矿粉的颗粒级配。同时适用于测定供拌制 沥青混合料用的其它填料如水泥、石灰、粉煤灰 的颗粒级配。
2．仪具与材料 (1)标准筛：孔径为0.6㎜、0.3㎜、0.15㎜、
0.075㎜。 (2)天平：感量不大于0.1g。 (3)烘箱：能控温在105℃±5℃。 (4)搪瓷盘。 (5)橡皮头研杵。
矿粉筛分试验(水洗法)
棉型：超过名义长度5mm并小于名义长度2倍者； 中长型：超过名义长度10mm并小于名义长度2倍者。 （2）倍长纤维：名义长度的2倍以及以上者（包括漏切纤 维）。 （3） 过短纤维界限 棉型：小于20mm者； 中长型：小于30mm者。
2、 原理
用手扯法将纤维梳理整齐，切取一定长度的中段纤维，在过 短纤维极少的情况下，总重量与中段重量之比愈大，则纤维 的平均长度愈长。因此纤维的平均长度用中段长度乘总质量 与中段质量之比表示。
