交流充电桩技术规范(通用部分)
电动汽车交流充电桩技术条件(NB T 33002-2010
电动汽车交流充电桩技术条件（NB/T 33002-2010）1范围本标准规定了电动汽车交流充电桩（以下简称充电桩）基木构成、功能要求、技术要求、试验项目、产品资料等方面的要求。
本标准适用于采用传异式充电的充电桩选型、配置和检验。
2规范性引用文件下列文件对于本标准的应用是必不一可少的。
凡是注日期的引用文件，仪注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新本版（包括所有的修改单）适用于本标准。
GB/T 18487.1-2001电动车辆传导充电系统一般要求GB/T 20234电动汽车传导充电用插头、插座、车辆祸合器和车辆插孔通用要求GB 4208-2008外壳防护等级（IP代码）GB/T 4797.6-1995电工电子产品自然环境条件尘、沙、盐雾GB 7251.1-2005低压成套开关设各和控制设备第一部分型式试验和部分型式试验成套设备3术语和定义下列术语和定义适用于本标准。
3.1车载充电机on-board charger固定安装在电动汽车上运行的充电机。
3.2交流充电桩AC charging spot采用传导方式为具有车载充电机的电动汽车提供交流电源的专用供电装置。
4总则4.1充电桩应为车载充电机提供安全、可靠的交流电源。
4.2充电桩的操作应安全、简便、可靠。
5基本构成充电桩由桩体、电气模块、计量模块等部分组成。
电气模块和计量模块应安装在桩体内部。
桩体包括外壳和人机交互界面；电气模块包括充电插座、电缆转接端子排、安全防护装置等。
6功能要求6.1人机交互功能6.1.1显示功能充电桩应能显示各状态下的相关信息，显示字符应清晰、完整，没有缺损现象，对比度高，不应依靠环境光源辨认。
6.1.2输入功能充电桩应具备手动没置充电参数的功能。
6.2计量功能充电桩应具备计量输出电能量的功能。
6.3外部通信充电桩应具备与外部通信的相关接口。
6.4软件升级充电桩应具备软件升级功能。
7技术要求7.1环境条件充电桩的环境应满足以卜条件：a)工作环境温度：一20℃一＋50℃;b)相对湿度：5％一95%;C）海拔高度≤1000m;d)在特殊环境下，山厂家和用户协商确定。
交流充电桩技术要求
郑州阿尔达精密钣金目录总则 (3)目的 (3)范围 (3)标准和规范 (3)设备附带的资料 (4)配置规格及零部件编号 (4)技术要求 (5)2.1技术参数 (5)基本构成 (5)环境条件 (6)电源条件 (6)2.2结构要求 (6)2.4.1标识要求 (7)2.3性能要求 (7)2.4.2环境防护要求 (7)2.4.3电击防护要求 (7)2.4.4电气间隙和爬电距离 (7)2.4.5绝缘性能要求 (8)2.4.6高低温和湿热性能 (8)2.4.7机械强度 (9)2.4.8电磁兼容 (9)2.4.9安全要求 (10)2.4.10控制导引电路要求 (11)2.4.11充电控制时序及流程 (11)2.4.12待机功耗 (11)2.4.13机械强度 (11)2.4.14机械振动 (11)2.4.15噪声 (11)试验 (11)技术服务、设计联络、工厂检验和监造 (14)4.1技术服务 (14)4.2设计联络 (14)4.3工厂检验和监造 (14)4.4质保 (15)附则 ...................................................................................................................................... 错误!未定义书签。
版本号更改日期更改章节更改内容1.0 全文全文修订1.1 16.8.16 全文全文修订1.2 16.8.23 全文全文修订1.3 16.8.30 全文全文修订1.0 16.9.12 全文按照新的行业标准及通用平台要求进行全文修正因为不同项目，所以版本号重新计算总则目的针对新能源汽车实际使用中充电桩品牌多、质量参差不齐的现状，新能源为规范交流充电桩的技术状态，配合新能源汽车的技术发展，特制定本规范。
范围本技术规范提出了对交流充电桩的技术参数、性能、试验等方面的技术要求，交流充电桩除符合本规范的规定外，尚应符合国家现行有关标准、规范的规定。
SZDBZ 29.5-2015 电动汽车充电系统技术规范 第5部分交流充电桩
5.1 正常使用的环境条件 5.1.1 温度
设备运行期间周围环境温度不高于50℃，不低于-20℃。 5.1.2 湿度
日平均相对湿度不大于95%，月平均相对湿度不大于90%。 5.1.3 振动、冲击和磁场干扰
设备安装使用地点无强烈振动和冲击，无强电磁干扰，外磁场感应强度不应超过0.5mT。 5.1.4 安装垂直倾斜度
6.2.2 插头和插座出口端或连接器的标称值：
a) 交流额定电压为单相 250V、三相 440V； b) 交流额定电流为 10A、16A、32A、63A、80A、125A、150A。
Hale Waihona Puke 6.3 结构要求6.3.1 充电连接方式
采用GB/T 18487.1-2000中第7.1条款所描述的连接方式A、连接方式B或连接方式C。
6.3.3 插头与插座
63A及以下插头与插座应符合附录A及附录B的相关要求。 63A以上插头与插座应符合SZDB/Z 29.10相关要求。
6.4 计量
桩体内部宜安装计量装置。计量装置应满足SZDB/Z_29.1-2011附录B中的要求。
6.5 安全防护
6.5.1 桩体
桩体应满足以下要求： a) 落地式桩体底部应固定安装在高于地面不小于 200mm 的基座上； b) 壁挂式桩体宜安装牢固，安装高度应保证电气接口连接和人机交互均操作方便； c) 桩体外壳宜采用抗冲击力强、防盗性能好、抗老化的材质； d) 非绝缘材料外壳应可靠接地； e) 应保证正常使用时，内部电气元件不会受到电磁干扰的影响； f) 室内防护等级为 IP32，室外防护等级为 IP55； g) 有足够的机械强度，能承受本标准 7.2.2 规定的机械冲击测试。试验后性能不应降低，确保防
II
电动汽车交流充电桩技术条件(NBT33002-2010
电动汽车交流充电桩技术条件（NB/T 33002-2010）1 范围本标准规定了电动汽车交流充电桩（以下简称充电桩）基木构成、功能要求、技术要求、试验项目、产品资料等方面的要求。
本标准适用于采用传异式充电的充电桩选型、配置和检验。
2 规范性引用文件下列文件对于本标准的应用是必不一可少的。
凡是注日期的引用文件，仪注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新本版（包括所有的修改单）适用于本标准。
GB/T 18487.1-2001 电动车辆传导充电系统一般要求GB/T 20234 电动汽车传导充电用插头、插座、车辆祸合器和车辆插孔通用要求GB 4208-2008 外壳防护等级（IP 代码）GB/T 4797.6-1995 电工电子产品自然环境条件尘、沙、盐雾GB 7251.1-2005 低压成套开关设各和控制设备第一部分型式试验和部分型式试验成套设备3 术语和定义下列术语和定义适用于本标准。
3.1 车载充电机on-board charger 固定安装在电动汽车上运行的充电机。
3.2交流充电桩AC charging spot采用传导方式为具有车载充电机的电动汽车提供交流电源的专用供电装置。
4总则4.1 充电桩应为车载充电机提供安全、可靠的交流电源。
4.2 充电桩的操作应安全、简便、可靠。
5 基本构成充电桩由桩体、电气模块、计量模块等部分组成。
电气模块和计量模块应安装在桩体内部。
桩体包括外壳和人机交互界面；电气模块包括充电插座、电缆转接端子排、安全防护装置等。
6功能要求6.1 人机交互功能6.1.1 显示功能充电桩应能显示各状态下的相关信息，显示字符应清晰、完整，没有缺损现象，对比度高，不应依靠环境光源辨认。
6.1.2 输入功能充电桩应具备手动没置充电参数的功能。
6.2 计量功能充电桩应具备计量输出电能量的功能。
6.3 外部通信充电桩应具备与外部通信的相关接口。
6.4 软件升级充电桩应具备软件升级功能。

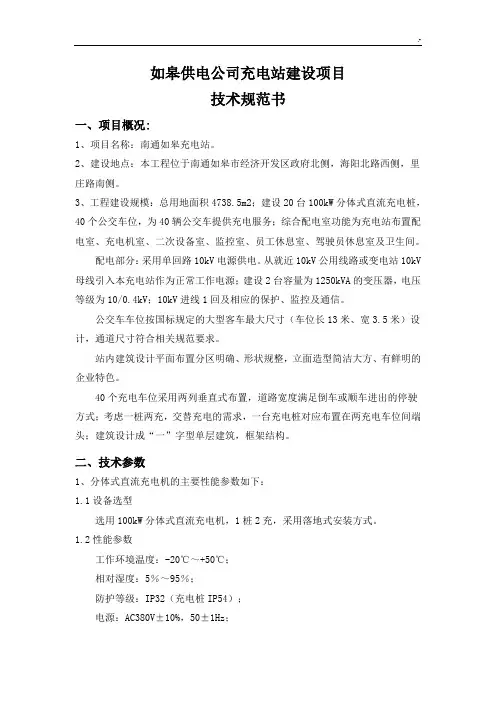

充电站技术规范标准书
如皋供电公司充电站建设项目技术规范书一、项目概况:1、项目名称：南通如皋充电站。
2、建设地点：本工程位于南通如皋市经济开发区政府北侧，海阳北路西侧，里庄路南侧。
3、工程建设规模：总用地面积4738.5m2；建设20台100kW分体式直流充电桩，40个公交车位，为40辆公交车提供充电服务；综合配电室功能为充电站布置配电室、充电机室、二次设备室、监控室、员工休息室、驾驶员休息室及卫生间。
配电部分：采用单回路10kV电源供电。
从就近10kV公用线路或变电站10kV 母线引入本充电站作为正常工作电源；建设2台容量为1250kVA的变压器，电压等级为10/0.4kV；10kV进线1回及相应的保护、监控及通信。
公交车车位按国标规定的大型客车最大尺寸（车位长13米、宽3.5米）设计，通道尺寸符合相关规范要求。
站内建筑设计平面布置分区明确、形状规整，立面造型简洁大方、有鲜明的企业特色。
40个充电车位采用两列垂直式布置，道路宽度满足倒车或顺车进出的停驶方式；考虑一桩两充，交替充电的需求，一台充电桩对应布置在两充电车位间端头；建筑设计成“一”字型单层建筑，框架结构。
二、技术参数1、分体式直流充电机的主要性能参数如下：1.1设备选型选用100kW分体式直流充电机，1桩2充，采用落地式安装方式。
1.2性能参数工作环境温度：-20℃～+50℃；相对湿度：5％～95％；防护等级：IP32（充电桩IP54）；电源：AC380V±10%，50±1Hz；输出电压：DC400V-700V；输出最大电流：150A1.3主要功能具备计量功能。
具备刷卡启动、停止功能。
具备运行状态、故障状态显示功能。
具备充电连接异常时自动切断输出电源的功能。
具有根据电池管理系统（BMS）提供的数据，动态调整充电参数，自动完成充电过程的功能。
具备通过CAN接口与电池管理系统通信，获得车载电池状态参数的功能。
具备过压、欠压、过负荷、短路、漏电保护和自检功能。
_交流充电桩通用技术规范
国家电网公司物资采购标准（宝坻-营销17-01）国网天津宝坻供电公司专用充电桩新建通用技术规范（0305-500112702-00001）国家电网公司二〇二二年四月- 1 -本规范对应的专用技术规范目录- 2 -交流充电桩采购标准技术规范使用说明1. 本标准规范作为国家电网公司交流充电桩采购的统一技术规范书，由通用部分、专用部分、投标方响应和使用说明等四个部分组成，适用于国家电网公司交流充电桩集中采购。
2. 通用部分包括一般性技术条款，原则上不需要项目招标方（项目单位）填写，不能随意更改。
如通用部分相关条款确实需要改动，项目单位应填写《通用部分技术条款\技术参数变更表》并加盖公司物资采购管理部门的公章，及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成《技术通用部分条款变更表》，放入专用部分中，随招标文件同时发出并视为有效。
3. 本标准规范的专用部分主要包含货物需求及供货范围一览表、必备的备品备件、专用工具和仪器仪表供货表、工程概况、使用条件、技术参数要求等内容，项目单位在招标前应结合技术发展并根据实际需求认真填写。
4. 本标准规范的投标方应答部分主要包括技术参数应答表、技术偏差表、投标产品的销售及运行业绩表、推荐的备品备件、专用工具和仪器仪表供货表、培训及到货需求一览表、试验检测报告表等内容，由投标方填写。
5. 本标准规范的页面、标题等均为统一格式，不得随意更改。
6. 本规范将根据技术发展和市场变化定期或不定期做出修编，各使用单位注意查询最新版本,以免物资采购出现差错。
- 3 -目录1总则 .....................................................................................................................................................- 5 -1.1一般规定..................................................................................................................................- 5 -1.2工作范围和进度要求..............................................................................................................- 5 -1.3标准和规范..............................................................................................................................- 5 -1.4需随设备提供的资料..............................................................................................................- 6 -1.5投标时必须提供的技术数据和信息 ......................................................................................- 6 -1.6备品备件..................................................................................................................................- 7 -1.7 专用工具和仪器仪表..............................................................................................................- 7 -1.8到货及验收..............................................................................................................................- 7 -2 技术要求 .............................................................................................................................................- 8 -2.1技术原则..................................................................................................................................- 8 -2.2技术参数..................................................................................................................................- 8 -2.3功能要求..................................................................................................................................- 9 -2.4性能要求................................................................................................................................ - 11 -2.5其它要求................................................................................................................................- 13 -2.6计费控制单元要求................................................................................................................- 14 -3试验 ...................................................................................................................................................- 16 -3.1 型式试验................................................................................................................................- 16 -5.2 出厂试验................................................................................................................................- 16 -4技术服务、设计联络、工厂检验和监造 .......................................................................................- 17 -4.1技术服务................................................................................................................................- 17 -4.2设计联络................................................................................................................................- 17 -4.3工厂检验和监造....................................................................................................................- 17 -4.4质保........................................................................................................................................- 18 -附件1：《计费控制单元与充电控制器通信协议》.................................................. 错误!未定义书签。
交流充电桩技术规范(通用部分)
电动汽车交流充电桩技术规范（通用部分）二〇二二年四月- 1 -目录1总则 ..................................................................................................................................................... - 3 -1.1一般规定.................................................................................................................................. - 3 -1.2工作范围和进度要求.............................................................................................................. - 3 -1.3标准和规范.............................................................................................................................. - 3 -1.4需随设备提供的资料.............................................................................................................. - 4 -1.5投标时必须提供的技术数据和信息 ...................................................................................... - 4 -1.6备品备件.................................................................................................................................. - 5 -1.7 专用工具和仪器仪表.............................................................................................................. - 5 -1.8到货及验收.............................................................................................................................. - 5 -2 技术要求 ............................................................................................................................................. - 6 -2.1 技术原则.................................................................................................................................. - 6 -2.2 技术参数.................................................................................................................................. - 6 -2.3 功能要求.................................................................................................................................. - 6 -2.4 性能要求.................................................................................................................................. - 8 -2.5 其它要求................................................................................................................................ - 10 - 3试验 ................................................................................................................................................... - 11 -3.1 型式试验................................................................................................................................ - 11 -3.2 出厂试验................................................................................................................................ - 11 - 4技术服务、工厂检验和监造 ........................................................................................................... - 12 -4.1技术服务................................................................................................................................ - 12 -4.2工厂检验和监造.................................................................................................................... - 12 -4.4质保........................................................................................................................................ - 13 - 附件1： ................................................................................................................................................ - 14 -- 2 -1总则1.1一般规定1.1.1投标方应具备我公司所要求的资质，具体资质要求详见技术规范的附件1。
交流充电桩通用专业技术规范(DOC)
1.7专用工具和仪器仪表- 9－
1.8到货及验收ﻩ- 9 -
２技术要求ﻩ- 1０ －
２.1技术原则ﻩ- 10 -
２.2技术参数-1０-
２．3功能要求ﻩ－11-
2．4性能要求- 12－
２.5其它要求ﻩ-14－
2.6计费控制单元要求－1５－
3试验-17－
３．1型式试验ﻩ- 17 -
５.２出厂试验－18-
1．3.2表１所列标准中的条款通过本规范的引用而成为本规范的条款。凡经修订的标准,其最新版本适用于本规范。
表1投标方提供的设备和附件需要满足的主要标准
标准号
标准名称
GB/Ｔ2423.１-2００８
电工电子产品环境试验第２部分：试验方法试验A:低温
GB／Ｔ24２3．2-20０８
电工电子产品环境试验 第2部分:试验方法试验B：高温
5. 本标准规范的页面、标题等均为统一格式，不得随意更改。
6.本规范将根据技术发展和市场变化定期或不定期做出修编,各使用单位注意查询最新版本，以免物资采购出现差错。
1总则ﻩ-7 -
１.1一般规定－7 -
1.２工作范围和进度要求- 7 -
1.3标准和规范ﻩ-7 -
1.４需随设备提供的资料ﻩ- 8 -
１.5投标时必须提供的技术数据和信息ﻩ-８ －
国家电网公司物资采购标准
(宝坻-营销１７-01）国网天津宝坻供电公司专用充电桩新建
通用技术规范
(02-０0001）
国家电网公司
二〇二〇ＥＥＥ年十月
ﻬ本规范对应的专用技术规范目录
序号
名 称
编号
1
交流充电桩专用技术规范
ＸXX
交流充电桩采购标准技术规范使用说明
南方电网公司电动汽车交流充电桩技术规范
ICS备案号： Q/CSG中国南方电网有限责任公司企业标准 电动汽车交流充电桩技术规范Technical specification for electric vehicle ACcharging spot中国南方电网有限责任公司 发 布目录前言........................................................... I I1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 总则 (2)5 技术要求 (2)5.1环境条件 (2)5.2电源要求 (2)5.3结构要求 (2)5.4功能技术要求 (3)5.5安全可靠性要求 (4)5.6待机功耗 (8)6 标志、包装、运输、贮存 (8)6.1标志 (8)6.2包装 (9)6.3运输 (9)6.4贮存 (9)7 检验规则和试验方法 (9)前言为贯彻落实国家节能环保，促进电动汽车推广应用，延伸供电服务价值链，指导和规范南方电网电动汽车配套充电设施建设，特制定本规范。
本规范由南方电网公司生产设备管理部归口。
本规范起草单位：南方电网公司生产设备管理部、广东电网公司电力科学研究院。
本规范主要起草人：罗敏、张永旺、黄邵远、赵伟、李有铖、林国营、张军、邝新武、许燕灏、张新建、邓凯、曾强。
Q/CSG1211012-2016电动汽车交流充电桩技术规范1范围本规范规定了电动汽车用交流充电桩的使用条件、技术要求、试验方法及要求、标志、包装和贮运。
本规范适用于中国南方电网公司及所属（含代管）各有关单位电动汽车配套充电设施建设与改造工程的交流充电桩的选型、配置与检验。
接入南方电网公司的电动汽车交流充电桩(以下简称充电桩)可参照执行。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 4208 外壳防护等级试验(IEC 60529:2001, IDT)GB/T 4797.5—2008 电工电子产品环境条件分类自然环境条件降水和风GB/T 4797.6—2013 环境条件分类自然环境条件尘、沙、盐雾GB 7251.3—2006 低压成套开关设备和控制设备第3部分：对非专业人员可进入场地的低压成套开关设备和控制设备——配电板的特殊要求GB/T 13384—2008 机电产品包装通用技术条件GB/T 17626.2—2006 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.3—2006 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T 17626.4—2008 电磁兼容试验和测量技术电快速瞬变群脉冲抗扰度试验GB/T 17626.5—2008 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T 17626.11—2008 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验GB/T 18487.1—2015 电动车辆传导充电系统第1部分：一般要求GB/T 20234.1—2015 电动汽车传导充电用连接装置第1部分：通用要求GB/T 20234.2—2015 电动汽车传导充电用连接装置第2部分：交流充电接口GB/T 29317—2012 电动汽车充换电设施术语IEC 62477—1:2012 电力电子变换器系统和设备的安全要求第1部分：通用要求（Safetyrequirements for power electronic converter systems andequipment—Part 1: General）3术语和定义GB/T 29317—2012、GB/T 20234.1—2015以及GB/T 18487.1—2015中界定的术语和定义Q/CSG12001-2010适用于本文件。
电动汽车充电桩技术通用技术规范
1 适用范围本文件规定了电动乘用车用公共充电基础设施的技术要求、 共平台监控。
本文件适用于上海市建设的电动乘用车用公用充电基础设施。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件， 仅所注日期的版本 适用于本文件。
凡是不注日期的引用文件， 其最新版本 （包括所有的修改单） 适用于本文件。
GB/T 19596电动汽车术语电动汽车非车载传导充电机和电池管理系统之间的通信协议 GB/T 电工电子产品环境试验 第2部分：试验方法 试验B:高温 GB/T 电工电子产品环境试验第2部分：试验方法 试验Ka ：盐雾3 术语和定义GB/T 和 GB/T 19596 中确立的及以下术语和定义适用于本文件。
3.1 公共充电基础设施 public electrical vehicle Supply Equipment可为电动汽车提供公共充电服务的充电设施。
GB/T 电动汽车传导充电系统 第 1部分通用要求 GB/T 电动汽车传导充电用连接装置第 1部分：通用要求 GB/T 电动汽车传导充电用连接装置第 2部分：交流充电接口 GB/T电动汽车传导充电用连接装置第3部分：直流充电接口试验方法、 标志和标识、 公 GB/T 27930 GB 4208外壳防护等级 （IP 代码 ）DB31/T 845-2014新能源汽车及充电设施公共数据采集技术规范4技术要求4.1 工作环境条件工作环境温度-20 C〜+50C；相对湿度5%- 95%海拔高度W 2000m。
4.2 人机交互功能4.2.1 充电方式可实现定时间、定电量、定金额、自动充满等自动充电方式。
应禁用手动控制充电方式。
4.2.2 显示参数应明显显示运行状态、充电电压、充电电流、充电时间、充电电量、计费信息、故障提示信息等信息；显示字符应清晰、完整，不依靠环境光源即可辨认，也应在阳光直射下可辨认。
4.2.3 充电连接方式应采用连接方式C,即使用和充电设备永久连接在一起的充电电缆和电动汽车车辆插头。
交直流充电桩设计及技术参数
交直流充电桩设计及技术参数The manuscript was revised on the evening of 2021桩充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑（公共楼宇、商场、公共停车场等）和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。
充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。
充电桩一般提供常规充电和快速充电两种充电方式，人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用，进行相应的充电方式、充电时间、费用数据打印等操作，充电桩显示屏能显示充电量、费用、充电时间等数据。
充电桩充电桩由桩体、电气模块、计量模块等部分组成，充电桩分为交流充电桩和直流充电桩。
交流充电桩又称为交流供电装置，固定安装在电动汽车外、与交流电网连接，为电动汽车车载充电机（即固定安装在电动汽车上的充电机）提供交流电源的供电装置。
交流充电桩只提供电力输出，没有充电功能，需连接车载充电机为电动汽车充电。
交流充电桩设计要求的功能规范有以下六点，1.可以提供AC220V/7kw供电能力2.具备漏电、短路、过压、欠压、过流等保护功能，确保充电桩安全可靠运行3.具备显示、操作等必需的人机接口4.交流充电计量5.设置刷卡接口，支持RFID卡、IC卡等常见的刷卡方式，并可配置打印机，提供票据打印功能6.具备充电接口的连接状态判断、控制导引等完善的安全保护控制逻辑交流充电桩的电源要求为，输入电压：单相AC220V±10%，输出频率50Hz±2%，输出为AC220V/7kw交流充电桩的系统框图如下交流充电桩给电动汽车的充电机提供电力输入，由于一般的车载充电机的功率不是很大，所以不能很好的实现快速充电。
但我们可以采用直流充电桩来实现快充。
直流充电桩是固定安装在电动汽车外、与交流电网连接，可以为非车载电动汽车动力电池提供直流电源的供电装置。
交流充电桩国家标准
交流充电桩国家标准随着电动汽车的普及，充电桩的需求也日益增加。
为了规范充电桩的建设和使用，国家相关部门制定了交流充电桩的国家标准，以确保充电桩的安全性、可靠性和互操作性。
本文将介绍交流充电桩国家标准的相关内容，以便相关单位和个人遵循标准进行充电桩的建设和使用。
首先，交流充电桩国家标准对充电桩的基本要求进行了详细规定。
包括充电桩的外观设计、安全保护、输入电压范围、输出功率等方面的要求，以及充电桩的标识和说明、使用寿命和环境适应性等方面的规定。
这些要求的制定，旨在确保充电桩在各种情况下都能够安全、稳定地为电动汽车充电。
其次，交流充电桩国家标准还对充电桩的安全性能进行了严格规定。
包括充电桩的防雷击、防静电、过载保护、漏电保护、过温保护等方面的要求，以及充电桩的接地保护、绝缘电阻、电气连接等方面的规定。
这些规定的制定，旨在确保充电桩在使用过程中不会对电动汽车和使用者造成任何安全隐患。
此外，交流充电桩国家标准还对充电桩的互操作性进行了规定。
包括充电桩的接口标准、通信协议、充电数据的格式和传输方式等方面的要求，以及充电桩与电动汽车之间的互联互通、充电过程的监控和管理等方面的规定。
这些规定的制定，旨在确保不同厂家生产的充电桩能够与不同品牌的电动汽车兼容，实现互联互通、互操作共享。
总的来说，交流充电桩国家标准的制定，对于推动充电桩行业的健康发展、促进电动汽车的普及应用具有重要意义。
遵循国家标准建设和使用充电桩，不仅能够保障充电桩的安全性和可靠性，还能够提升充电桩的互操作性，为电动汽车用户提供更加便捷、安全、高效的充电服务。
希望各相关单位和个人能够严格遵循交流充电桩国家标准，共同推动充电桩行业的健康发展，为电动汽车的普及应用做出积极贡献。
中国南方电网有限责任公司电动汽车交流充电桩技术规范书通用部分
中国南方电网有限责任公司电动汽车交流充电桩技术规范书（通用部分）版本号：2016版V1.0编号：中国南方电网有限责任公司2016年3月本规范对应的专用技术规范目录电动汽车交流充电桩技术规范书使用说明1. 本技术规范书分为通用部分、专用部分。
2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3. 本技术规范书适用于南方电网公司单相220V/三相380V电压等级电动汽车交流充电桩。
4. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表2.7 项目单位技术差异表”并加盖本单位公章，提交物资招标组织部门。
物资招标组织部门及时将“表2.7 项目单位技术差异表”移交给技术标书审查会。
技术标书审查会确认“表2.7 项目单位技术差异表”内容的可行性并书面答复：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正温度、海拔等条件。
当发生需求变化时，需由技术规范组织编写部门组织的标书审查会审核通过后，对修改形成的“项目单位技术差异表”，放入技术规范书中，随招标文件同时发出并视为有效，否则将视为无差异。
5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6. 投标人逐项响应技术规范专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写“2 项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求时，如有偏差除填写“表3.2投标人技术偏差表”外，必要时应提供相应试验报告。
目录1 总则 (1)2 工作范围 (2)2.1 工程概况 (2)2.2 范围和界限 (2)2.3 服务范围 (2)3 应遵循的主要标准 (3)4 使用条件 (5)4.1 正常使用条件 (5)4.2 特殊使用条件 (6)5 技术要求 (6)5.1 技术参数 (6)5.2 设计和结构要求 (6)6 试验 (14)6.1 试验条件 (14)6.2 型式试验 (16)6.3 出厂试验 (16)6.4 现场试验及调试 (17)7 产品对环境的影响 (18)8 企业VI标识 (18)9 技术文件要求 (20)9.1 一般要求 (20)9.2 资料文件 (20)9.3 设计联络 (21)10 监造、包装、运输、验收及质量保证 (22)10.1 监造 (22)10.2 包装 (22)10.3 运输 (23)10.4 到货及验收 (23)10.5 安装指导 (23)10.6 质量保证 (24)1总则1.1本技术规范书适用于中国南方电网公司采购的单相220V/三相380V电压等级电动汽车交流充电桩，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
交流充电桩国标
交流充电桩国标随着电动汽车产业的快速发展，充电设施的建设成为了产业发展的关键环节。
在国家政策的推动下，我国充电桩建设取得了显著成果。
然而，在充电桩市场快速发展的同时，标准化问题也逐渐凸显出来。
为此，我国制定并实施了交流充电桩国标。
交流充电桩国标主要针对充电桩的电压、电流、功率等参数进行了明确规定，以确保充电桩性能的稳定性和安全性。
在此基础上，国标还对充电桩的安全防护措施提出了具体要求，包括接地、漏电保护、过压保护等方面，以保障用户在使用过程中的安全。
此外，为方便充电桩的互联互通，国标对通信协议进行了统一。
这一举措有利于充电桩制造商、运营商和用户之间的信息交流，提高了充电桩的智能化水平和使用效率。
在充电桩外观和结构方面，国标也提出了具体的设计标准，使得充电桩在满足功能需求的同时，具有更好的美观性和实用性。
交流充电桩国标在实际应用中具有多项优势。
首先，国标实现了充电桩性能参数的统一，降低了充电桩选型的复杂性，便于用户和运营商进行采购和部署。
其次，国标规定了严格的安全防护措施，使用户可以安全放心地使用充电桩。
最后，国标促进了充电桩产业链的协同发展，为我国电动汽车产业的健康发展奠定了基础。
当前，我国交流充电桩国标的发展已取得显著成果，但仍需不断完善和升级。
未来，随着电动汽车产业的快速发展，交流充电桩国标将发挥更加重要的作用。
在国家政策的引导和市场需求的推动下，我国充电桩建设将持续加速，为电动汽车普及和绿色出行提供有力支持。
同时，随着充电桩技术的不断创新和优化，我国充电桩国标也将不断升级，更好地满足产业发展的新需求。
总之，交流充电桩国标对于规范充电桩市场、提高充电设施建设和使用的安全性、推动电动汽车产业发展具有重要意义。
交流充电桩说明书
（1）满足《国家电网公司电动汽车充电设施建设指导意见》、《电动汽车充电设施建设典型设计》中对交流充电装置技术指标的要求；（2）交流充电桩采用单桩单充式结构，每个充电接口提供AC220V/7kW的交流供电能力；（3）具备对充电桩运行状态的综合测控保护能力如运行状态监测、故障状态监测、充电计量和充电过程的联动控制、短路保护、过流保护等；（4）设置指示灯、数码管显示器或触摸屏，显示运行状态；（5）设置急停开关、操作按键等必需的操作接口；（6）预留交流三相四线电子式多功能电能表的表位，进行交流充电计量；（7）设置刷卡机，支持IC卡付费方式，并配置打印机，提供票据打印功能；（8）具备过/欠压报警、充电接口的连接状态判断、联锁等功能；（9）提供完善的通讯功能，采用GPRS及以太网接口，可根据需要上传交流充电桩的运行状态参数，接受远程控制命令。
应遵循的主要标准电动汽车技术标准：GB/T 18487.1-2001《电动车辆传导充电系统一般要求》GB/T 18487.2-2001《电动车辆传导充电系统电动车辆与交流/直流电源的连接要求》GB/T 18487.3-2001《电动车辆传导充电系统电动车辆与交流/直流充电机（站）》GB/T 20234-2006《电动汽车传导充电用插头、插座、车辆耦合器和车辆插孔通用要求》电气技术标准：GB/T 17215.322-2008《静止式有功电能表 0.2S 级和 0.5S 级》GB 17625.2-2007《电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制》GB 17625.3-2000《电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制》DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》DL/T 621-1997《交流电气装置的接地》GJB 3855-1999《智能充电机通用规范》国家电网公司标准：Q/GDW 399-2009《电动汽车交流供电装置电气接口规范》Q/GDW 400-2009《电动汽车充放电计费装置技术规范》以及其他相关标准（以上标准均执行最新版本）充电桩人机界面人机界面采用液晶触摸屏或其它方式，尺寸为5.7吋（可根据客户要求改为7寸、10寸等），显示信息丰富，界面友好充电桩状态指示故障指示灯：设置1个红灯，是故障信号总的指示灯，指示的故障包括联锁失败、过流、过压、欠压、失电、断路器跳闸(短路、漏电)、打印机故障(无纸和故障)、刷卡机故障；运行状态指示灯：设置1个绿灯，绿灯闪烁指示在充电状态，绿灯常亮指示充电完成或空闲状态；指示灯采用LED灯带的方式，设置在充电桩的顶部；背光照明指示灯：光控方式，采用光控开关，天黑后自动点亮，安装在透光板后部。
