氧传感器(2)
氧传感器的性能检查范本（2篇）
氧传感器的性能检查范本1. 介绍本文将对氧传感器的性能进行检查，并描述了如何进行相关测试以确保其准确性和可靠性。
2. 仪器和设备准备在进行氧传感器的性能检查之前，需要准备以下仪器和设备：- 氧传感器测试仪：用于测量氧传感器的输出信号和性能。
- 校准气体：用于创建已知氧气浓度的环境，以进行传感器的零点校准和量程检查。
3. 零点校准3.1 准备- 将氧传感器测试仪连接到氧传感器的输出线，确保连接稳固可靠。
- 打开氧传感器测试仪的电源，并等待几分钟使其稳定。
3.2 步骤- 将校准气体进入氧传感器测试仪的进气口，确保校准气体的流量与氧传感器所处环境中的气流相似。
- 等待一段时间，直到氧传感器测试仪显示的氧气浓度稳定在校准气体的浓度值上。
- 记录氧传感器测试仪显示的氧气浓度，并与校准气体的浓度进行比较。
- 如果测量值与校准气体的浓度相差较大，则需要重新校准氧传感器。
4. 量程检查4.1 准备- 确保氧传感器测试仪的量程范围与氧传感器的测量范围相匹配。
- 准备一系列已知氧气浓度的校准气体，覆盖氧传感器的整个量程范围。
4.2 步骤- 依次将不同浓度的校准气体进入氧传感器测试仪，并等待其稳定。
- 记录氧传感器测试仪的测量值，并与校准气体的浓度进行比较。
- 如果测量值与校准气体的浓度相差较大，则需要重新调整氧传感器的量程范围。
5. 响应时间测试5.1 准备- 准备一个装有校准气体的封闭容器，确保容器的氧气浓度与环境中的氧气浓度相差较大。
- 切换氧传感器测试仪到响应时间测试模式。
5.2 步骤- 将氧传感器测试仪的传感头部罩住封闭容器，并迅速打开容器的盖子。
- 记录氧传感器测试仪显示的氧气浓度开始急剧上升的时间，并与预设的响应时间进行比较。
- 如果响应时间超出了预设的范围，则需要进一步调整或更换氧传感器。
6. 环境适应性测试6.1 准备- 将氧传感器测试仪放置在环境温度和湿度范围内，并等待几分钟使其稳定。
6.2 步骤- 将氧传感器测试仪的传感头部罩住封闭容器，并在一段时间内暴露于高温或低温的环境中。
潍柴国六发到你挂机故障码说明
警示灯线路故障
261 ECT Voltage High 262 ECT Voltage Low
发动机冷却水温传感器（ECT）电压高 发动机冷却水温传感器（ECT）电压低
263 ECT Higher than Expected
发动机冷却水温度高于合理范围
264 ECT Insufficient activity
发动机冷却水温传感器（ECT）信号更新过慢
265 ECT Differs from Other Sensors
发动机冷却水温度信号不可信
266 ECT Warmup Slower than Expected
发动机冷却水温度上升过慢
267 ThermoStat Stuck Open
节温器失效常开
271 APP Brake Mismatch
机油温度高于合理范围
198 Oil Temperature IR Low
机油温度低于合理范围
199
Oil Temperature Differs from Other Sensors
机油温度传感器数据不可信
211 APP1 Voltage High
油门踏板传感器（APP1）电压高
212 APP1 Voltage Low 213 APP1 Adapt High Max
Parker Fuel Lock Off Short Open Fault
二级燃气切断阀回路短路开路故障
365 PNozzleRangeHigh
EGR模块喉口压力传感器电压高
366 PNozzleRangeLow 367 PNozzle_IR_Hi 368 PNozzle_IR_Low 371 PTP Voltage High 372 PTP Voltage Low 373 PTP Data Drift High 374 PTP Data Drift Low 375 PTP/MAP Keyon Check 381 NGP Voltage High
氧传感器的性能检查（二篇）
氧传感器的性能检查氧传感器是电喷发动机的重要组成元件，它对发动机的正常运转及控制尾气排放起着重要作用。
因此，必须加强氧传感器的性能检查，以保证汽车在良好的技术状态下运行。
1、外观检查工作正常的氧传感器，其顶端外观为淡灰色。
若顶端呈黑色，说明其受积炭污染，可用硬木片刮去积炭后继续使用。
若顶端呈红棕色，说明其受铅污染，这是由于汽车使用了含铅汽油所致。
加入含铅汽油后汽车工作10h左右，氧传感器的性能基本丧失，三元催化器“中毒”以致不起净化作用。
这时应换用无铅汽油，更换氧传感器。
若氧传感器顶端呈白色，说明其受硅污染，原因是发动机在维修时，使用了含有醋酸的硅密封胶。
这些硅胶若用于润滑系统的密封，醋酸蒸发进入曲轴箱，然后经废气再循环系统进入进气管，经排气管排出而损坏氧传感器，这时只能换氧传感器。
2、电阻检查在发动机正常工作温度下，拔出氧传感器的导线连接器，用电阻表检测压力传感器的端子之间的电阻值（一般为4—40Ω），若不符合具体车型标准值，应更换氧传感器。
3、电压输出信号检查装好氧传感器的导线连接器，从信号端子引出一根导线，启动发动机，使之达到正常工作温度，并维持发动机怠速运转，此时用电压表检测氧传感器信号端子的输出电压。
当拔掉某缸的高压点火线，排气中的含氧量将下降，若电压表指示的电压有所升高，说明传感器性能良好（氧传感器输出电压一般在0.2V—0.9V之间，其变化范围在0.5V左右）。
注意：检测时不要短接传感器接柱；电压表正极接传感器，负极接蓄电池负极，不可接错。
（疏泽民）氧传感器的性能检查（二）氧传感器是一种用于检测环境中氧气浓度的传感器。
它广泛应用于医疗设备、安全仪器和环境监测等领域。
为确保氧传感器的准确性和稳定性，定期进行性能检查非常重要。
本文将介绍氧传感器的性能检查方法及其重要性。
一、氧传感器的性能检查方法1.校正氧传感器：校正是检查氧传感器性能的关键步骤。
根据传感器的类型和要求，可以选择手动或自动校准。

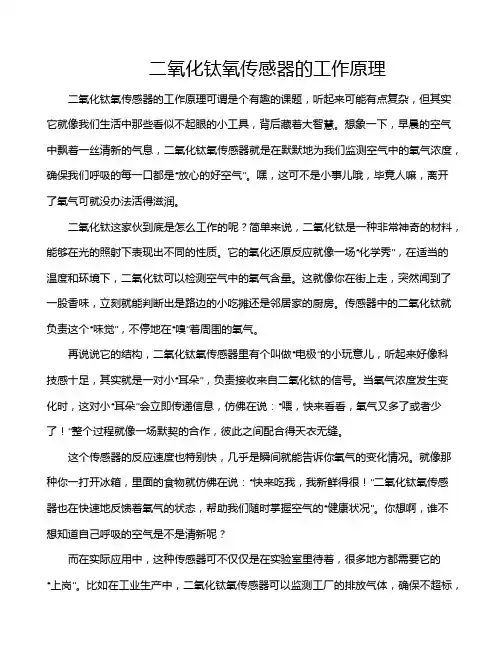

二氧化钛氧传感器的工作原理
二氧化钛氧传感器的工作原理二氧化钛氧传感器的工作原理可谓是个有趣的课题，听起来可能有点复杂，但其实它就像我们生活中那些看似不起眼的小工具，背后藏着大智慧。
想象一下，早晨的空气中飘着一丝清新的气息，二氧化钛氧传感器就是在默默地为我们监测空气中的氧气浓度，确保我们呼吸的每一口都是“放心的好空气”。
嘿，这可不是小事儿哦，毕竟人嘛，离开了氧气可就没办法活得滋润。
二氧化钛这家伙到底是怎么工作的呢？简单来说，二氧化钛是一种非常神奇的材料，能够在光的照射下表现出不同的性质。
它的氧化还原反应就像一场“化学秀”，在适当的温度和环境下，二氧化钛可以检测空气中的氧气含量。
这就像你在街上走，突然闻到了一股香味，立刻就能判断出是路边的小吃摊还是邻居家的厨房。
传感器中的二氧化钛就负责这个“味觉”，不停地在“嗅”着周围的氧气。
再说说它的结构，二氧化钛氧传感器里有个叫做“电极”的小玩意儿，听起来好像科技感十足，其实就是一对小“耳朵”，负责接收来自二氧化钛的信号。
当氧气浓度发生变化时，这对小“耳朵”会立即传递信息，仿佛在说：“喂，快来看看，氧气又多了或者少了！”整个过程就像一场默契的合作，彼此之间配合得天衣无缝。
这个传感器的反应速度也特别快，几乎是瞬间就能告诉你氧气的变化情况。
就像那种你一打开冰箱，里面的食物就仿佛在说：“快来吃我，我新鲜得很！”二氧化钛氧传感器也在快速地反馈着氧气的状态，帮助我们随时掌握空气的“健康状况”。
你想啊，谁不想知道自己呼吸的空气是不是清新呢？而在实际应用中，这种传感器可不仅仅是在实验室里待着，很多地方都需要它的“上岗”。
比如在工业生产中，二氧化钛氧传感器可以监测工厂的排放气体，确保不超标，让我们在享受产品的同时，也能呼吸到更安全的空气。
就像我们的守护者，默默地在背后发挥着重要的作用，让人感到倍儿踏实。
在汽车行业，二氧化钛氧传感器同样是个“大咖”，它帮助汽车检测尾气中的氧气浓度，调节燃油与空气的混合比例，提升燃烧效率。
汽车氧传感器工作原理
汽车氧传感器工作原理
汽车氧传感器工作原理是通过测量引擎排气中的氧气含量来判断燃烧的效果以及排放物的浓度，从而实现对引擎的燃烧控制和排放控制。
汽车氧传感器通常由两个电极组成，它们与环境中的氧气接触。
其中，一个电极是参考电极，负责与环境中的氧气达到平衡；而另一个电极则是测量电极，负责测量排气中的氧气含量。
当引擎正常运行时，测量电极所在的区域因为存在可燃物质（如燃油、一氧化碳等）而缺氧，因此测量电极产生的电流较小。
而参考电极周围则存在氧气，因此产生的电流较大。
这样，在两个电极之间形成了电势差。
汽车氧传感器中引入了一个陶瓷层，用于分离两个电极，并且只允许在一侧通过氧气。
随着氧气的透过，电流通过参考电极和测量电极之间的分割氧离子传导，形成了电势差。
这个电势差在传感器的电路中被转换为电压信号。
当氧气含量较高时，如过量空气燃烧状态，则传感器输出的电压较高；反之，当氧气含量较低时，如燃油丰富燃烧状态，则传感器输出的电压较低。
这样，车辆控制系统就可以根据氧传感器输出的电压信号来判断引擎燃烧的效果，并进行相应的调整。
总之，汽车氧传感器通过测量排气中的氧气含量来实现对引擎燃烧和排放的控制。
运用电势差原理，通过测量电极和参考电
极间的电流差异，将其转化为电压信号。
根据该信号，车辆控制系统能够调整燃烧状态，以达到优化燃烧效果及排放物浓度的目的。
氧传感器分类
氧传感器分类氧传感器是一种用于检测环境中氧气浓度的传感器。
根据其工作原理和应用领域的不同，氧传感器可以分为不同的类型。
在本文中，我们将对几种常见的氧传感器进行分类和介绍。
第一种类型是光学氧传感器。
光学氧传感器利用氧分子对特定波长光的吸收能力来测量氧气浓度。
这种传感器通常使用荧光或磷光技术来实现氧气浓度的测量。
光学氧传感器具有较高的灵敏度和快速的响应时间，广泛应用于生物医学领域、食品加工和环境监测等领域。
第二种类型是电化学氧传感器。
电化学氧传感器是利用氧气在电极表面发生氧化还原反应来测量氧气浓度的传感器。
这种传感器通常由氧气传感电极和参比电极组成，通过测量电极之间的电位差来确定氧气浓度。
电化学氧传感器具有较高的稳定性和可靠性，广泛应用于工业过程控制、汽车尾气监测和医疗诊断等领域。
第三种类型是纳米氧传感器。
纳米氧传感器是利用纳米材料制备的传感器，具有较大的比表面积和高灵敏度。
这种传感器通常通过纳米材料与氧气之间的相互作用来实现氧气浓度的测量。
纳米氧传感器具有较高的响应速度和低检测限，广泛应用于生物传感、环境监测和食品安全等领域。
除了以上几种类型，还有其他一些特殊类型的氧传感器，如电容式氧传感器、热扩散氧传感器等。
这些传感器在不同的应用场景下具有各自的优势和局限性，需要根据具体需求进行选择和应用。
总的来说，氧传感器在现代生活和工业生产中起着至关重要的作用，不同类型的氧传感器在不同领域具有各自的优势和适用性。
通过不断的研究和创新，氧传感器的性能和应用领域将得到进一步拓展，为人类社会的发展和进步提供更多的支持和保障。
希望本文对读者对氧传感器有所了解和启发。
二氧化锆式氧传感器的检测方法
二氧化锆式氧传感器的检测方法
一、前言
二氧化锆式氧传感器是一种常见的气体传感器，广泛应用于工业生产、环境监测等领域。
本文将介绍二氧化锆式氧传感器的检测方法。
二、检测前准备
1.检查设备：仪器设备应保持干净、整洁，无损坏和松动现象。
2.准备样品：样品应符合检测要求，如样品温度、压力等。
3.校准传感器：在进行检测前，需要对传感器进行校准，以确保其精度和可靠性。
三、检测步骤
1.接线：将传感器与测试仪连接好，并按照正确的极性连接。
2.开机：打开测试仪电源开关，并确认测试仪是否正常工作。
3.调零：将传感器置于零点空气中，调整测试仪的零点位置，使其读数为零。
4.加样品：将待检测的样品加入到被检测区域中，并等待一段时间使其达到稳定状态。
此时记录下稳定状态下的读数。
5.分析数据：根据记录下来的数据进行分析和判断，确定样品中氧气含量是否符合要求。
四、注意事项
1.避免传感器受到震动或冲击，以免影响其精度和可靠性。
2.检测前应仔细阅读传感器的使用说明书，并按照说明书进行操作。
3.传感器应定期进行校准和维护，以确保其长期稳定工作。
4.在检测过程中，应严格按照安全操作规程进行操作，避免发生意外事故。
五、总结
二氧化锆式氧传感器是一种重要的气体传感器，在工业生产和环境监
测等领域有着广泛的应用。
在使用前需要进行校准和检测，以确保其精度和可靠性。
在检测过程中需要注意安全操作规程，并严格按照使用说明书进行操作。
二氧化锆式氧传感器的结构
二氧化锆式氧传感器的结构简介二氧化锆式氧传感器是一种常用于检测和测量氧气浓度的传感器。
它基于二氧化锆（ZrO2）的氧离子传导性质，通过测量氧气分压差来获得氧气浓度信息。
在许多工业和研究领域，二氧化锆式氧传感器被广泛应用于氧气浓度监测和控制中。
结构二氧化锆式氧传感器包括以下主要组成部分：1. 护套和刺激电极护套为传感器提供外部保护，并通过放置或安装在测量介质中以确保氧气的接触。
刺激电极通过与护套接触来建立电路，并对传感器进行电流刺激。
2. 参比氧气参比氧气通常由纯氧气提供，用于与测量氧气进行对比和校准。
参比氧气通过通道进入传感器，并在传感器内建立一个参比电极。
3. 传感氧气传感氧气是待测氧气，通过通道进入传感器，并与参比氧气进行比较。
传感氧气与参比氧气之间的氧分压差将被测量并转换为氧气浓度。
4. 阻抗测量装置阻抗测量装置用于测量二氧化锆式氧传感器的电阻，该电阻取决于氧离子在二氧化锆中的传导性质。
传感器中的电阻变化将直接反映出氧气浓度。
5. 温度补偿器温度补偿器用于校正传感器中由于温度变化引起的测量误差。
它通过测量和补偿环境温度来确保传感器的准确性和稳定性。
工作原理二氧化锆式氧传感器的工作原理基于二氧化锆的氧离子传导特性。
以下是传感器的工作流程：1.传感器中施加一个小电压以刺激二氧化锆。
2.当二氧化锆暴露在氧气中时，它会导致氧离子在晶体内部移动。
3.传感电极和参比电极之间的氧分压差将导致晶体内发生电流流动。
4.通过测量电流流动并将其与传感器的特性曲线进行比较，可以计算出氧气浓度。
5.温度补偿和校准将用于提高测量的准确性和稳定性。
应用领域二氧化锆式氧传感器在许多行业和应用中发挥着重要作用。
以下是一些常见的应用领域：1. 环境监测二氧化锆式氧传感器可用于监测工业过程中的氧气浓度，以确保环境安全和遵守法规。
它也可以用于自动化系统中，对氧气进行控制和调节。
2. 医疗设备二氧化锆式氧传感器在医疗领域中得到广泛应用，例如用于麻醉设备、呼吸机和氧气供应系统中，以监测和控制患者的氧气供应。
大众气缸列1氧传感器2电路电气故障
大众气缸列1氧传感器2电路电气故障大众气缸列1氧传感器2电路电气故障可能是一个比较常见的汽车问题。
一个氧传感器是汽车发动机系统的一个组成部分，它的作用是测量发动机排放的氧气水平。
当氧气水平过高或过低时，氧传感器会向发动机电脑发送信号，告诉它调整燃油和空气的组合，以优化发动机性能和排放水平。
虽然氧传感器通常是非常可靠的，但它们也会出现故障。
大众气缸列1氧传感器2电路电气故障可能是由多种原因引起的，包括：1.氧传感器失效。
氧传感器可能会因为老化、损坏或污染而失效。
当氧传感器没有反应时，车辆的发动机控制系统将不能读取来自氧传感器的信号，从而导致电路电气故障。
2.连接问题。
氧传感器连接到发动机控制系统的电缆可能会因为磨损、老化或损坏而出现问题。
如果电缆连接不良，电路电气故障也会发生。
3.发动机控制模块有问题。
当发动机控制模块无法读取或解析来自氧传感器的信号时，则意味着电路电气故障，这可能是由模块本身的损坏或与氧传感器的连接问题引起的。
4.其它方面的问题。
其他问题，例如电路电气问题，可能会导致大众气缸列1氧传感器2电路电气故障。
这些问题可能包括损坏的电线、腐蚀的插头、绝缘断裂等等。
当车辆的电控系统检测到大众气缸列1氧传感器2电路电气故障时，它会触发一个故障代码，并将相应信号发送到仪表板的故障指示灯上。
如果您的汽车显示出这种故障，您应该尽快让专业的技术人员检查您的汽车。
修理大众气缸列1氧传感器2电路电气故障的方法可以因原因而异，修理的费用通常也因问题严重程度而异。
如果您在购买汽车保险时有加装故障检测器的话，您将有资格获得由保险公司提供的维修支持。
在遇到这种情况时，重要的是要尽快采取措施。
不要忽视您汽车电控系统发出的任何警报，因为汽车故障通常会变得更加严重，而且维修也会变得更加昂贵。
及早检修和维护您的汽车可以防范这种情况的发生。
溶解氧传感器原理
溶解氧传感器原理溶解氧传感器是一种常用于环境监测、水质分析和生物过程中的工具。
它能够测量溶解在液体中的氧气浓度，以揭示液体中的氧气分布情况。
溶解氧传感器的原理基于化学反应和电信号转换。
最常用的原理是氧分压法和极谱法。
氧分压法是利用氧气在液体中的溶解度与氧气分压之间的关系来测量氧气浓度的方法。
传感器中装有一个用于固定氧气的膜，通常是由聚氨酯或氟碳材料制成。
当氧气通过膜进入传感器内部时，会与传感器内部的电极发生反应，产生电流。
这个电流与氧气分压成正比。
通过测量产生的电流，可以计算出液体中的溶解氧浓度。
极谱法是利用氧气在电极表面的氧化还原反应来测量氧气浓度的方法。
传感器的关键部分是一个氧化物电极（阳极）和一个参比电极（阴极）。
当氧气通过传感器时，它会在阳极上发生氧化反应，产生电流。
这个电流与氧气浓度成正比。
通过测量阳极和阴极之间的电流差，可以计算出液体中的溶解氧浓度。
溶解氧传感器的性能受到多种因素的影响，包括温度、盐度、压力和其他气体的存在。
因此，在实际使用中，应对这些因素进行校正和补偿。
一般来说，溶解氧传感器需要进行定期的校准，以确保其准确和可靠的测量结果。
除了上述原理外，还有一些其他的溶解氧传感器原理，如荧光法、电化学法和红外法等，它们的工作原理和应用领域各有不同。
荧光法利用荧光物质的特性来测量溶解氧浓度，电化学法利用电化学反应产生的电流来测量氧气浓度，红外法利用红外光谱来测量溶解氧浓度。
这些原理的选择依赖于具体的应用需求和测量环境。
总而言之，溶解氧传感器是一种用于测量液体中溶解氧浓度的仪器。
它能够通过不同的工作原理来实现对溶解氧浓度的测量。
在实际应用中，需要根据具体要求选择合适的传感器，并进行校准和补偿，以确保测量结果的精确和可靠。
二氧化锆氧传感器工作原理
二氧化锆氧传感器工作原理一、前言二氧化锆氧传感器是一种常用的气体检测传感器，广泛应用于燃气检测、环境监测等领域。
本文将详细介绍二氧化锆氧传感器的工作原理。
二、基本原理二氧化锆氧传感器利用二氧化锆在高温下与氧发生反应的特性来检测气体中的氧含量。
在传感器内部，通过加热使得二氧化锆达到高温状态，此时当有空气流过时，空气中的一部分氧分子会与加热后的二氧化锆发生反应，生成带负电荷的离子。
这些离子在电场作用下会向阳极移动，产生电流信号。
通过测量这个电流信号可以确定空气中的氧含量。
三、详细原理1. 二氧化锆材料在二氧化锆传感器中，最重要的是选择合适的二氧化锆材料。
通常采用稳定性较好、晶格结构较为完整且尺寸适中（约为0.5微米）的晶粒作为传感材料。
这样可以保证材料在高温下稳定，同时也有利于氧分子与二氧化锆发生反应。
2. 加热元件为了使二氧化锆达到高温状态，需要采用一种加热元件。
常见的加热元件包括电阻丝、电热膜等。
这些加热元件可以通过外部电源进行加热，使得二氧化锆处于适宜的温度范围内。
3. 气体进出口为了保证传感器内部的空气流通，需要设置气体进出口。
一般情况下，进口处设置过滤网，以防止灰尘等杂质进入传感器内部。
4. 电场作用当空气中的氧分子与二氧化锆发生反应后，会产生带负电荷的离子。
这些离子在电场作用下会向阳极移动，并在阳极处产生电流信号。
因此，在传感器内部需要设置一个合适的电场来收集离子，并转换成电信号输出。
5. 信号处理传感器输出的电信号需要经过一定的处理才能得到准确的氧含量值。
通常采用模拟放大、滤波、数字转换等技术对信号进行处理，最终得到氧含量的数字信号输出。
四、总结二氧化锆氧传感器是一种常用的气体检测传感器，其基本原理是利用二氧化锆在高温下与氧发生反应的特性来检测气体中的氧含量。
在传感器内部，通过加热使得二氧化锆达到高温状态，此时当有空气流过时，空气中的一部分氧分子会与加热后的二氧化锆发生反应，生成带负电荷的离子。
HACH 5500型系列膜溶解氧传感器 说明书
GLI－D5500－C操作手册5500型系列膜溶解氧传感器©哈希（中国）公司，2003本操作手册和其它的GLI操作手册都可以在GLI的网站（）上得到，可利用Adobe公司的Acrobat reader免费软件进行阅读。
这个阅读软件可以通过GLI网站上的Adobe公司的链接或者是直接访问下载得到。
有用的标识符除了安装和操作中的信息外，本操作手册可能会用到下列标识符：“警告”是与用户安全有关的；“小心”是与可能的仪器失灵有关的；“注意”是一些重要的、有用的操作指导。
警告：小心：这是本手册的“小心”标识符，其目的是警示您免使仪器失灵或受到损坏。
注意：这是本手册的“注意”标识符，其目的是提醒您这是重要的操作信息。
安恒公司Tel*************(北京*************(上海)第一部分引言 (1)第1节一般信息 (1)第二节规格参数 (1)第二部分安装 (2)第1节安装要求 (2)第2节传感器安装 (2)2.1 使用GLI栏杆安装硬件 (2)2.2 使用GLI漂浮安装硬件 (4)2.3 使用GLI浸没式安装硬件 (6)2.4 使用GLI流通池联合安装硬件 (7)第3节新传感器使用前的调节 (8)第4节安装可选的GLI自清洗设备 (9)4.1 垫片头组件 (9)4.2 空气压缩机（仅用于空气冲击式清洗系统） (10)第三部分服务和维护 (15)第1节清洗传感器膜 (15)第2节防止传感器膜变干 (15)第3节更换5500型系列传感器筒 (15)第4节客户支持服务 (17)4.1 维修服务 (17)4.2 返修方针 (17)第四部分备件与附件 (18)附录A GLI 5500型系列膜D.O.传感器到WTW分析仪的接线 (19)图2-1 旋转/枢轴/管道夹组件安装详图 3 图2-2 传感器安装——栏杆安装硬件 3 图2-3 传感器安装——漂浮安装详图 5 图2-4 传感器安装——浸入式安装硬件7 图2-5 传感器安装——5500系列传感器流通安装套件8 图2-6 可选的清洗头组件安装详图9 图2-7 可选的空气压缩机安装示意图10 图2-8 D63分析仪到空气压缩机供电线路接线图11 图2-9 D53分析仪到空气压缩机供电线路接线图13 图2-10 D33分析仪到空气压缩机供电线路接线图14 图3-1 识别5500型和5600型系列传感器筒165500系列传感器保证大湖国际公司（GLI International, Inc.）对于任何由于在材料或者做工上有瑕疵的5500型系列传感器（除了筒）提供更换或者保修，期限是自出厂之日起一年（12个月）。
自我诊断OBD2的工作原理
一种点火开，点火关循环使车辆以一种模式工作，这种工作模式能够满足运行给定诊断的能动条件。
诊断执行者：
一套编码指令用于处理和控制其它的编码指令。
被动对主动测试：
被动测试是监测一个系统或者部件的一种诊断测试。主动测试是指在进行一个诊断功能时实际地进行一个动作。
暖热循环：
发动机温度必须达到最小70℃并且在整个行程中升高至少22℃。
节气门位置(TP)传感器A，B
EVAP扫气开关
变速箱3/2换档电磁管
变速箱涡轮速度传感器(HI/LO)
歧管绝对压力(MAP)传感器
自动变速箱温度传感器
点火控制(IC)系统
变速箱车速传感器(HI/LO)
质量空气流量(MAP)传感器
四轮驱动低选择开关
怠速空气控制(IAC)线圈A/B LO/HI
点火传感器(凸轮同步，诊断)
侵入诊断：
任何自我诊断测试都是由诊断管理系统来运行的，这系统会对排放产生影响。
定格：
在存贮排放有关的故障和命令故障灯（MIL）点亮的瞬间存贮车辆数据，这些数据叫定格数据。检查/维护准备就绪状况：
是指ECU标记ECU内部每个排放测试的信号。
BOD2驾驶循环
它的目的是运行所有的自我诊断测试，以便设置I/M准备就绪标记。
图2缩写和简写列表
ABS-防抱刹车系统
EEPROM-可电擦除能编程只读存贮器
KS-爆震传感器
PCM-动力系控制模块
A/C-空调
EGR-废气再循环
MAF-质量空气流量
SPS-维修编程系统
AIR-次级空气喷射系统
EVAP-蒸发排放系统
MAP-歧管绝对压力
TCC-力矩转换器离合器
BARO-大气压
二氧化锆式氧传感器的结构
二氧化锆式氧传感器的结构一、引言二氧化锆式氧传感器是一种常见的气体传感器，它广泛应用于环境监测、工业生产和医疗诊断等领域。
本文将详细介绍二氧化锆式氧传感器的结构。
二、二氧化锆式氧传感器的原理二氧化锆式氧传感器利用电学原理测量被检测物中的氧含量。
当被检测物中存在一定量的氧分子时，这些分子会与电极表面上的金属催化剂反应，从而引起电流变化。
通过测量这种电流变化，就可以确定被检测物中的氧含量。
三、二氧化锆式氧传感器的结构1. 外壳：外壳是二氧化锆式氧传感器最外层的保护层，通常由不锈钢或塑料制成。
2. 电极：电极是二氧化锆式氧传感器最重要的部件之一，它通常由铂金制成。
在电极表面上涂有一层金属催化剂，用于促进被检测物中的氧分子与电极表面上的金属催化剂反应。
3. 二氧化锆膜：二氧化锆膜是二氧化锆式氧传感器的另一个重要部件，它通常由二氧化锆制成。
二氧化锆膜的作用是将被检测物与电极隔离开来，防止其他物质对电极产生干扰。
4. 加热器：加热器是二氧化锆式氧传感器中的一个辅助部件，它通常由铂金制成。
加热器的作用是使电极表面温度升高，从而促进被检测物中的氧分子与电极表面上的金属催化剂反应。
四、二氧化锆式氧传感器的优缺点1. 优点：（1）精度高：二氧化锆式氧传感器具有很高的精度和稳定性。
（2）响应速度快：二氧化锆式氧传感器响应速度快，可以在几秒钟内完成一次测量。
（3）使用寿命长：由于其结构简单、工作原理稳定，因此二氧化锆式氧传感器使用寿命长。
2. 缺点：（1）价格昂贵：由于二氧化锆式氧传感器的制造工艺较为复杂，因此价格相对较高。
（2）对环境要求高：二氧化锆式氧传感器对环境温度、湿度等条件有一定的要求。
五、总结二氧化锆式氧传感器是一种精度高、响应速度快、使用寿命长的气体传感器。
其结构包括外壳、电极、二氧化锆膜和加热器等部件。
虽然价格较高，但在环境监测、工业生产和医疗诊断等领域得到了广泛应用。
汽车氧传感
汽车氧传感汽车氧传感器（O2传感器）是一种能够测量汽车尾气中氧气浓度的传感器，广泛应用于汽车的排放控制系统中。
它的主要作用是通过监测排出氧气浓度的变化，来实时调节发动机燃烧室中的燃料供应，以达到更好的燃烧效果和降低尾气排放。
目前，常用的汽车氧传感器检测方法主要分为两种：电化学法和固体电解质法。
1.电化学法：这种方法是通过测量电气氧化还原反应（也称为红氧反应）来检测氧气的浓度。
传感器中包含两个电极，一个工作电极和一个参比电极，它们之间通过一个电解质介质分离。
当传感器处于工作状态时，工作电极会与汽车尾气中的氧气反应，产生一定的电流。
通过测量这个电流的大小，可以推断出尾气中的氧气浓度。
此方法具有响应迅速，精度高等优点。
2.固体电解质法：这种方法是通过固体电解质薄膜来检测氧气的浓度。
薄膜通常由氧离子导电材料如氧化锆或氧化钇等组成。
当尾气中的氧气分子通过薄膜时，会导致固体电解质发生离子传导，从而产生电流。
通过测量这个电流的大小，可以确定氧气的浓度。
这种方法具有稳定性好、抗干扰能力强等优点。
上述两种方法都是常见的汽车氧传感器检测方法，其原理和实现都有相应的技术难点，需要优化传感器结构、选择合适的材料和制备工艺等。
当汽车氧传感器工作时，会产生大量有关汽车排放和燃烧状态的数据。
这些数据对于汽车工程师和环境科学家来说是非常宝贵的。
通过分析这些数据，可以评估发动机的燃烧状况，检测潜在的问题，优化燃油供应策略，减少尾气排放。
然而，在读取和分析这些数据时，需要注意以下几个问题。
首先，由于汽车氧传感器的工作环境比较恶劣，可能会受到尾气中的污染物的干扰，导致测量结果的不准确。
其次，汽车氧传感器的寿命有限，需要定期更换。
最后，由于传感器的输出信号是模拟电信号，需要进行数字化处理，以便进一步分析和应用。
总结而言，汽车氧传感器是一种重要的汽车排放控制设备，可以通过电化学法和固体电解质法测量汽车尾气中的氧气浓度。
这些传感器产生的数据对于优化燃烧效果、降低尾气排放、保护环境等方面具有重要意义。
汽车氧传感器的常见故障及检查
汽车氧传感器的常见故障及检查摘要:汽车行业是目前在国际上应用传感器最大的市场之一，而氧传感器申报的专利数，居汽车传感器的首位。
氧传感器装在汽车排气管道内，用它来检测废气口的氧含量。
因而可根据氧传感器所得到的信号，把它反馈到控制系统，来微调燃料的喷射量，使A/F控制在最佳状态，既大大地降低了排污量，又节省了能源。
关键词：氧传感器故障检查目前，实际应用的氧传感器有氧化锆式氧传感器和氧化钛式氧传感器两种。
而常见的氧传感器又有单引线、双引线和三根引线之分，；单引线的为氧化锆式氧传感器；双引线的为氧化钛式氧传感器；三根引线的为加热型氧化锆式氧传感器，原则上三种引线方式的氧传感器是不能替代使用的。
其中应用最多的是氧化锆式氧传感器。
一、氧化锆式氧传感器的构造在使用三元催化转换器以减少排气污染的发动机上，氧传感器是必不可少的元件。
氧传感器位于排气管的第一节，在催化转化器的前面。
氧传感器有个二氧化锆（一种陶瓷）制造的元件，其里外都镀有一层很薄的白金。
陶瓷化锆体在一端用镀薄铂层来封闭。
后者被插到保护套中，并安装在一个金属体内。
保护套起到进一步保护作用并使传感器得以安装到排气歧管上。
陶瓷体外部暴露在排气中，而内部与环境大气相通。
这个元件低温时有很高的电阻，所以温度低时不允许电流通过。
但高温时，由于空气中和废气中氧的浓度差异，氧离子却能通过这个元件。
这就产生了电位差，白金将其放大。
这样，空燃比低于理论空燃比（较浓）时，在氧传感器元件内（废气）外（大气）之间有较大的氧气浓度差。
于是，传感器产生一相对较强的电压（约翰逊伏）。
另一方面，如果混合气稀，大气和废气之间氧浓度差很小，传感器也就只产生一相对较弱的电压（接近0伏）。
由于混合气的空燃比一旦偏离理论空燃比，三元催化剂对CO、HC和NOX的净化能力将急剧下降，故在排气管中安装氧传感器，用以检测排气中氧的浓度，并向ECU发出反馈信号，再由ECU控制喷油器喷油量的增减，从而将混合气的空燃比控制在理论值附近。
宽氧传感器的应用
宽氧传感器的应用一、应用场合：宽氧传感器应用在汽车发动机控制系统的的排气系统，主要是通过检测发动机排出的尾气经过三元催化反应器前后中氧气的含量的变化，以判断混合气体是否燃烧充分。
现在缸内直喷发动机、柴油机的尾气处理的λ传感器都是采用的宽氧传感器。
二、简介本方案采用的是bosch公司的LSU4.2宽氧传感器，采集宽氧传感器信号的主控芯片也是bosch公司的CJ125芯片。
目前整个设计的电路板尺寸仅为41*57mm。
这款电路设计包含了控制宽域氧传感器的所有功能，而且不需要额外的器件。
不过这款设计目前还只是实验室环境下的一个模型，还没有通过实际极端工业环境和ECM验证。
三：功能和使用电路开发这款电路是为了测量废气中的氧含量并对λ值进行标定。
有两种情况：1. 混合气浓2. 混合气稀如果混合气稀，那么废气中便会又氧分子存在。
这意味着混合其中含有多余的氧气。
这种情况适用于柴油发动机和加热系统，因为这些系统在缺氧的情况下工作的不理想。
如果混合气中的氧气不足以使燃料充分燃烧，则这种情况被界定为混合气浓。
在这种情况下废气中还有少量的燃料存在。
在混合气浓的工况下，发动机的动力有明显提升。
而对于存在涡轮增压的系统，混合气加浓用来冷却涡轮增压器、活塞、阀门等易损器件。
宽域氧传感器在汽车工业中的大量应用使得近几年出现了节能减排的态势。
而对于加热系统领域应用的监管也变得很有必要。
1. 电压稳定在11~14V2. 电流达到4A3. 避免电流尖峰的干扰，即要求足够平稳输出（TTL电平信号）”和“启动输入”，还可以通过“标定模式”引脚启动标定模式。
第四脚：原始λ值能够被直接转换为氧含量值。
这个管脚直接与芯片CJ125相连，而且反应速度很快。
但是对这个值进行转换是个复杂的过程。
第八脚：线性λ值表现为一个线性的电压，目前有三个版本：1.LSU4.2: λ 0.7 – 1.3 (校准后λ=1,00)LSU4.2 λ1.0 – 2.0 (校准后λ=1,37)LSU4.9 λ1.0 – 2.0 (校准后λ=1,38)输出电压为线性值，λ=1.0时输出电压是0V，λ=2时输出电压是4.0V，这样便确立了一条直线，可以根据实际读取到得电压值换算成对应的λ值，此例中：λ=（V+4）/4 其中V是读取到的线性电压值第五脚：报错输出脚平时为低电平，当检测到错误发生时会被拉高，如果想知道具体的错误类型，必须通过串口来读取第六脚：此脚被拉低测量便启动了，可以通过模拟接口或者数字接口来启动测量，此脚内部接有上拉电阻，故常态时为高电平第七脚：“标定引脚“可以用来转换为标定模式。
加热型氧传感器响应缓慢传感器缸列2传感器1
加热型氧传感器响应缓慢传感器缸列2传感器1
（原创版）
目录
1.氧传感器的工作原理
2.加热型氧传感器的特点
3.响应缓慢的原因
4.传感器缸列 2 和传感器 1 的关系
正文
氧传感器是一种用于检测汽车尾气中的氧含量的装置，其工作原理是利用氧传感器中的加热元件将氧离子加热，使其电极产生电流，从而检测出氧的含量。
加热型氧传感器是氧传感器的一种，其特点是能够快速响应尾气中的氧含量变化，从而提高检测的准确性。
然而，加热型氧传感器在使用过程中，可能会出现响应缓慢的问题。
这主要是由于氧传感器中的加热元件在使用过程中可能会受到污染或者
损坏，导致加热效果下降，从而影响其响应速度。
此外，传感器缸列 2 和传感器 1 之间的关系也可能会影响加热型氧传感器的响应速度。
传感器缸列 2 和传感器 1 是氧传感器中的两个重要部分，它们之间的关系是互相影响的。
如果传感器缸列 2 的工作状态不良，可能会影响到传感器 1 的工作效果，从而导致加热型氧传感器的响应速度变慢。
第1页共1页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目前，实际应用的氧传感器有氧化锆式氧传感器和氧化钛式氧传感器两种。
而常见的氧传感器又有单引线、双引线和三根引线之分，；单引线的为氧化锆式氧传感器；双引线的为氧化钛式氧传感器；三根引线的为加热型氧化锆式氧传感器，原则上三种引线方式的氧传感器是不能替代使用的。
氧传感器一旦出现故障，将使电子燃油喷射系统的电脑不能得到排气管中氧浓度的信息，因而不能对空燃比进行反馈控制，会使发动机油耗和排气污染增加，发动机出现怠速不稳、缺火、喘振等故障现象。
因此，必须及时地排除故障或更换。
氧传感器的常见故障
1.氧传感器中毒
氧传感器中毒是经常出现的且较难防治的一种故障，尤其是经常使用含铅汽油的汽车，即使是新的氧传感器，也只能工作几千公里。
如果只是轻微的铅中毒，接着使用一箱不含铅的汽油，就能消除氧传感器表面的铅，使其恢复正常工作。
但往往由于过高的排气温度，而使铅侵入其内部，阻碍了氧离子的扩散，使氧传感器失效，这时就只能更换了。
另外，氧传感器发生硅中毒也是常有的事。
一般来说，汽油和润滑油中含有的硅化合物燃烧后生成的二氧化硅，硅橡胶密封垫圈使用不当散发出的有机硅气体，都会使氧传感器失效，因而要使用质量好的燃油和润滑油。
修理时要正确选用和安装橡胶垫圈，不要在传感器上涂敷制造厂规定使用以外的溶剂和防粘剂等。
2.积碳
由于发动机燃烧不好，在氧传感器表面形成积碳，或氧传感器内部进入了油污或尘埃等沉积物，会阻碍或阻塞外部空气进入氧传感器内部，使氧传感器输出的信号失准，ECU不
能及时地修正空燃比。
产生积碳，主要表现为油耗上升，排放浓度明显增加。
此时，若将沉积物清除，就会恢复正常工作。
3.氧传感器陶瓷碎裂
氧传感器的陶瓷硬而脆，用硬物敲击或用强烈气流吹洗，都可能使其碎裂而失效。
因此，处理时要特别小心，发现问题及时更换。
4.加热器电阻丝烧断
对于加热型氧传感器，如果加热器电阻丝烧蚀，就很难使传感器达到正常的工作温度而失去作用。
5.氧传感器内部线路断脱。
氧传感器的检查方法
1.氧传感器加热器电阻的检查
拔下氧传感器线束插头，用万用表电阻档测量氧传感器接线端中加热器接柱与搭铁接柱之间的电阻，其阻值为4-40Ω。
如不符合标准，应更换氧传感器。
2.氧传感器反馈电压的测量
测量氧传感器的反馈电压时，应拔下氧传感器的线束插头，对照车型的电路图，从氧传感器的反馈电压输出接线柱上引出一条细导线，然后插好线束插头，在发动机运转中，从引出线上测出反馈电压(有些车型也可以由故障检测插座内测得氧传感器的反馈电压，如丰田汽车公司生产的系列轿车都可以从故障检测插座内的OX1或OX2端子内直接测得氧传感器的反馈电压)。
对氧传感器的反馈电压进行检测时，最好使用具有低量程(通常为2V)和高阻抗(内阻大于10MΩ)的指针型万用表。
具体的检测方法如下：
1)将发动机热车至正常工作温度(或起动后以2500r/min的转速运转2min)；
2)将万用表电压档的负表笔接故障检测插座内的E1或蓄电池负极，正表笔接故障检测插座内的OX1或OX2插孔，或接氧传感器线束插头上的号|出线；
3)让发动机以2500r/min左右的转速保持运转，同时检查电压表指针能否在0-1V之间来回摆动，记下10s内电压表指针摆动的次数。
在正常情况下，随着反馈控制的进行，氧传感器的反馈电压将在0.45V上下不断变化，10s内反馈电压的变化次数应不少于8次。
如果少于8次，则说明氧传感器或反馈控制系统工作不正常，其原因可能是氧传感器表面有积碳，使灵敏度降低所致。
对此，应让发动机以2500r/min的转速运转约2min，以清除氧传感器表面的积碳，然后再检查反馈电压。
如果在清除积碳可后电压表指针变化依旧缓慢，则说明氧传感器损坏，或电脑反馈控制电路有故障。
4)检查氧传感器有无损坏
拔下氧传感器的线束插头，使氧传感器不再与电脑连接，反馈控制系统处于开环控制状态。
将万用表电压档的正表笔直接与氧传感器反馈电压输出接线柱连接，负表笔良好搭铁。
在发动机运转中测量反馈电压，先脱开接在进气管上的曲轴箱强制通风管或其他真空软管，人为地形成稀混合气，同时观看电压表，其指针读数应下降。
然后接上脱开的管路，再拔下水温传感器接头，用一个4-8KΩ的电阻代替水温传感器，人为地形成浓混合气，同时观看电压表，其指针读数应上升。
也可以用突然踩下或松开加速踏板的方法来改变混合气的浓度，在突然踩下加速踏板时，混合气变浓，反馈电压应上升；突然松开加速踏板时，混合气变稀，反馈电压应下降。
如果氧传感器的反馈电压无上述变化，表明氧传感器已损坏。
另外，氧化钛式氧传感器在采用上述方法检测时，若是良好的氧传感器，输出端的电压应以2.5V为中心上下波动。
否则可拆下传感器并暴露在空气中，冷却后测量其电阻值。
若电阻值很大，说明传感器是好的，否则应更换传感器。
5)氧传感器外观颜色的检查
从排气管上拆下氧传感器，检查传感器外壳上的通气孔有无堵塞，陶瓷芯有无破损。
如有破损，则应更换氧传感器。
通过观察氧传感器顶尖部位的颜色也可以判断故障：
①淡灰色顶尖：这是氧传感器的正常颜色；
②白色顶尖：由硅污染造成的，此时必须更换氧传感器；
③棕色顶尖：由铅污染造成的，如果严重，也必须更换氧传感器；
④黑色顶尖：由积碳造成的，在排除发动机积碳故障后，一般可以自动清除氧传感器上的积碳。
