动车组转向架基本结构及功能
动车组构造及设计(第2章转向架的基本结构与原理)PPT课件
3.缓冲(走行)—在机车运行中缓和线路对 机车的冲击,保证机车运行的平稳性。
4.导向—在钢轨的作用下,引导机车顺利的
通过曲线和道岔,保证机车曲线运行安全。
5
转向架主要技术要求
1. 保证最佳粘着条件:轴重转移小,要求粘着重量利用率 不低于90%。
2. 良好动力性能:包括有良好的横向稳定性、运行平稳性 和曲线通过性能。簧下重量小,减小线路不平处冲击力, 合理的悬挂参数。
22
※按车体与转向架之间传递载荷分类
心盘集中承载 非心盘承载 心盘部分承载
车体上的全部重量通过前后两个 上心盘分别传递给前后转向架的两个 下心盘
车体上的重量按一定 比例分配,分别传递给 心盘和旁承,使之共同 承载
车体上的全部重量通过中央弹簧悬 挂直接传递给转向架构架,或者通过 中央弹簧悬挂装置与构架之间装设的 旁承装置传递
20
※按中央横向跨距分类
内侧悬挂-中央弹簧横向跨距小于构架两侧梁纵向中心线 距离;
外侧悬挂-中央弹簧横向跨距大于构架两侧梁纵向中心线 距离;
中心悬挂-中央弹簧横向跨距等于构架两侧梁纵向中心线 距离;
21
※按中央横向跨距分类
摇枕弹簧横向跨距的大小对车体的倾覆稳定性影响显 著。
增大跨距可增加车体抗倾覆的复原力矩,提高车体在 弹簧上的稳定性。
转向架的作用 转向架的组成 转向架力的传递 转向架的分类
4
1.转向架的作用
1.承重—承担机车上部的重量,簧悬挂装 置传递到钢轨上。
2.传力—产生牵引力和制动力,并把产生的 牵引力和制动力经牵引装置传递到车体底 架,最后传递到车钩,实现对列车的牵引 和制动,并传递离心力等横向力。
9
10
11
3.转向架力的传递
CRH2型动车组转向架
CRH2型动车组转向架引言CRH2型动车组是中国铁路总公司研制和生产的一种高速动车组列车。
转向架作为动车组的重要组成部分,承载着列车的牵引和转向功能。
本文将详细介绍CRH2型动车组转向架的结构、工作原理和维护。
结构CRH2型动车组转向架由转向架安装在车体底架上,并通过轮对连接到车轮。
每个转向架由两个车轴承、两个腰板、一个液压缸和一个转向架横梁组成。
其中,车轴承承载列车重量和转向力,腰板连接车轴承和转向架横梁,液压缸控制转向架的转向运动。
工作原理CRH2型动车组转向架的工作原理主要包括以下几个步骤:1.牵引:当列车需要加速或减速时,转向架通过车轮对向车体施加力,使之前进或减速。
这些力通过车轴承传递到转向架横梁,并最终传递到车体底架。
2.转向:当列车需要转向时,液压缸控制转向架的转向运动。
液压缸中的油液在受到控制信号后,通过压力作用使转向架的一个侧面升高,从而使列车转向。
转向架同时还通过车轮对向车体施加力,帮助列车顺利转向。
3.防滑:转向架还具有防滑功能。
当车轮因为湿滑等原因出现打滑时,转向架会通过降低施加到车轮上的力来减小滑动,以保证列车的安全行驶。
这一功能通常通过减小液压缸中的压力来实现。
维护为了确保CRH2型动车组转向架的正常工作,需要进行定期维护和检修。
维护包括以下几个方面:1.清洁:定期清洗转向架上的杂物和污垢,保持其表面清洁。
2.润滑:对转向架的关键部位进行润滑,保持其工作的顺畅。
3.检查:定期检查转向架的各个部位是否存在损坏或磨损,及时更换或修理。
4.调整:如果转向架的转向运动不灵活或有过大的偏差,需要进行调整和校正。
##总结 CRH2型动车组转向架是一种关键的组成部分,承载着列车牵引和转向的重要功能。
本文介绍了其结构、工作原理和维护方法,希望能为读者对这一主题提供了一定的了解。
注意:以上内容仅供参考。
实际情况可能有所不同,请以实际为准。
CRH2第2章转向架
转向架架体
转向架架体是转向架的主要部件之一,为整个转向架结构提供支撑和承载。 精密设计的转向架架体确保转向架能承受高速行驶过程中产生的各种应力 和荷载,保证列车运行的安全性和稳定性。
转向架架体结构
坚固耐用
转向架架体采用高强 度钢材制造,能够承 受列车高速运行时产 生的各种应力和冲击 载荷。精密的结构设 计确保了整个转向架 的可靠性和耐用性。
转向架转向机构
转向控制
转向架转向机构通过精准控制车轮组的相对位置,优化轮轨接触状态,确保列车在高速弯道行 驶时的平稳性。
机械传动
转向机构采用齿轮、链条等机械传动机构,将操纵杆的转动动作可靠地传递到车轮组,实现转 向控制。
液压系统
部分高速列车采用液压转向机构,通过液压缸的伸缩带动转向架转向,这种方式响应更快、控 制更精准。
轮对轮径
1435
160
2
轨距
轮对轮径是车轮组的关键参数之 一,其数值决定了列车的运行速 度和加速性能。目前CRH2动车 组采用的标准轨距为1435毫米
。
轮径
CRH2动车组的轮对轮径一般为 1600毫米,这种直径尺寸能够 保证列车在高速运行过程中的稳
定性和牵引力。
轮对
每个转向架都配备有两个轮对, 这种双轮设计能够更好地稳定车
转向架故障诊断
分析故障表现
1
通过观察异常振动、噪声或车体抖动等
症状,初步判断故障的类型和严重程度。
2
检查关键部件
仔细检查转向架上的车轮、轴承、弹簧
采用故障诊断
3
、减振器等关键部件的状态和性能。
利用专业检测设备和诊断软件,对转向架
的各项性能参数进行全面检测和分析。
4
查找故障根源
动车组转向架的结构特点
动车组转向架的结构特点
动车组转向架的结构特点主要包括以下几个方面:
1.悬挂系统:动车组转向架采用悬挂系统将车体与转向架连接
起来,以便于车体与转向架之间的相对运动。
常见的悬挂系统有齿轮传动悬挂系统、弹簧支撑悬挂系统等。
2.轴箱:转向架的轴箱是承载车轮和传递车轮力和牵引力的关
键部件。
轴箱通常由两个严格相等的部分组成,其中装有轴承和密封装置。
3.车轮:转向架上装有车轮,车轮与轴箱通过轴承连接。
车轮
是动车组在轨道上行驶的关键部件,承担着支撑和传递力量的作用。
4.弹簧系统:转向架上还配有弹簧系统,用于减震和支撑车体。
弹簧系统可以根据车辆行驶状态和路况的变化,调整车体与转向架之间的相对位置。
5.转向机构:转向架上的转向机构用于带动车轮的转向。
转向
机构通常由传动齿轮、转向叉和液压缸等组成,通过控制液压缸的工作,实现车轮在行驶过程中的转向。
综上所述,动车组转向架的结构特点主要体现在悬挂系统、轴箱、车轮、弹簧系统和转向机构等方面,这些特点使得动车组能够稳定行驶并适应各种路况。
CRH380B动车组转向架
CRH380B动车组转向架1. 简介CRH380B动车组是中国铁路总公司研制的高速铁路列车,其转向架是实现动车组转向功能的重要组成部分。
本文档将详细介绍CRH380B动车组转向架的结构、原理、特点以及维护保养等方面的内容。
2. 结构CRH380B动车组转向架的结构主要由以下几个部分组成:2.1 转向架主框架转向架的主框架由钢材制成,具有强度高、刚度好的特点。
主框架采用双向弹性缓冲支承,能够减小车辆运行时的震动和冲击。
2.2 转向架悬挂系统转向架的悬挂系统包括橡胶弹簧、减震器、横向稳定器等部件。
悬挂系统能够有效减少车辆在运行过程中的颠簸和振动,提高乘客的舒适性。
2.3 转向架传动装置转向架的传动装置由电动机、减速器、传动轴等部件组成。
传动装置能够实现对转向架的控制和调整,确保车辆能够按照预定的路线行驶。
2.4 转向架轮轴承装置转向架的轮轴承装置包括轮轴、轴承等部件。
轮轴承装置能够使车辆的轮轴正常旋转,同时承受车辆的重量和作用力。
3. 原理CRH380B动车组转向架的工作原理主要是通过控制传动装置来实现转向功能。
当车辆需要改变行进方向时,控制系统通过电动机和减速器的配合来调整转向架的角度,使行驶方向发生改变。
同时,悬挂系统和轮轴承装置能够保证车辆稳定运行,并减少对乘客的不适。
4. 特点CRH380B动车组转向架具有以下几个特点:4.1 高强度和刚度转向架的主框架采用高强度钢材制成,具有很高的强度和刚度,能够承受车辆的重量和行进过程中的各种力和载荷。
4.2 优良的悬挂系统转向架的悬挂系统采用橡胶弹簧、减震器和横向稳定器等部件,能够有效减小车辆在行进过程中的颠簸和振动,提高乘客的舒适性。
4.3 精密的控制系统转向架的控制系统采用精密的电动机和减速器,能够实现对转向架的精确控制和调整,保证车辆能够按照预定的路线行驶。
4.4 可靠的轮轴承装置转向架的轮轴承装置采用高质量的轮轴和轴承,能够保证车辆轮轴的正常旋转,并能承受车辆的重量和作用力。
CRH动车组转向架-第二章 转向架的任务、组成及分类
三系转向架(东欧货运机车)
2.3.3按轴箱定位分:
固定式 导框式 干摩擦导柱式 油导筒式 拉板式 拉杆式 转臂式 橡胶弹簧定位式
固定式
导框式
干摩擦导柱式
油导筒式
拉板式
拉杆式
转臂式
橡胶弹簧定位式
2.3.4按构架与车体间连接形式分:
有心盘(或牵引销)转向架 无心盘(或牵引销)转向架 铰接式转向架(雅可比)
2.3 主要技术要求
保证最佳的粘着条件; 良好的动力学性能; 重量轻,工艺简单; 良好的可接近性; 标准化和统一化。
2.3 转向架的分类
2.3.1 按轴数:二轴、三轴、四轴、多轴
二轴转向架
三轴转向架(机车)
四轴转向架(机车)
五轴转向架(钳夹车)
四轴转向架(钳夹车)
பைடு நூலகம்2.3.2 按弹簧悬挂分:
一系悬挂(绝大多数货车及早期客、货车) 二系悬挂(客车、机车、及高速货车) 三系悬挂(很少,大功率机车)
一系走行部
一系走行部(嘉阳煤矿用小货车)
一系转向架(嘉阳小客车)
一系转向架
牵引装置 牵引电机
构架
基础制动装置
二系悬挂装置
轮对轴箱
二系转向架(CRH1)
三系转向架(哈萨克斯坦机车)

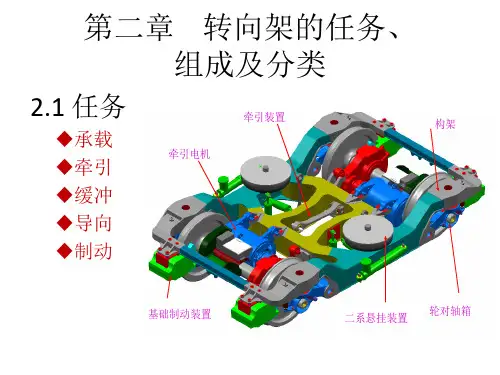

第二章 转向架的任务、 组成及分类
2.1 任务
承载 牵引 缓冲 导向 制动
牵引电机 牵引装置 构架
基础制动装置
二系悬挂装置
轮对轴箱
2.2 组成及各部分的作用
构架——frame 轮对轴箱——wheelset and journal box 一系悬挂——primary suspension 二系悬挂(旁承)——secondary suspension(side bearing) 驱动装置(电机悬挂装置)——driving device 基础制动装置——brake rigging 牵引装置——draw gear 附件——传感器、撒砂装置、空气管路等; accessory ——senssor, sanding device, piping 轮缘润滑装置——HB、三星、其他——flange lubrication device
CRH2型动车组转向架概述
(4)车体与转向架问的纵向牵引装置:主要用以传递车体与转向架间纵向力。如:牵引力和制动力。
(5)驱动装置(动力转向架):将动力装置的扭矩有效地传递给轮对,驱动车轮转动。
(6)基础制动装置:将制动缸压力增大若干倍以后传给闸片或闸瓦,使其压紧制动盘(或车轮),对车辆施行制动。
CRH2型动车组转向架概述
5.1.1转向架功能
转向架是动车组车辆系统中最重要的组成部件之一,其结构设计是否合理直接影响车辆的运行品质、动力性能和行车安全。
对铁路车辆,转向架必须具有如下功能:
(1)承载:承受转向架以上各部分的重量(包括:车辆自重、旅客载重、水及动态载荷等),并使轴重均匀分配;
(2)导向:保证车辆顺利通过曲线;
表5.2转向架主要技术参数表
转向架形式
项目
动车转向架
(SKMB-200)
拖车转向架
(SKTB-200)
转向架质量(t)
7.50
一般转向架:6.87
头车转向架:6.95
固定轴距(mm)
2500
车轮直径(mm)
φ860
轴承中心间距(mm)
2OOO
转向架最大长度(mm)
3416
一般转向架:16
头车转向架:3566
5.1.4.1CRH2型动车组转向架基本结构特征
(1)采用无摇枕H形构架;
(2)采用轻量、小型、简单的结构;
(3)采用小轮径(φ860mm)车轮以减少簧下质量;
(4)采用空心车轴;
(5)轴箱采用转臂式定位,轴箱弹簧采用双圈钢圆簧;
(6)二系采用空气弹簧,构架设附加气室;
(7)采用抗蛇行减振器;
CRH1CRH2CRH5动车组转向架结构原理说明
(1)CRH1拖车轮对
(2)CRH1动车轮对
(3)CRH2轴箱弹簧
(4)CRH2车轴
CRH2转 向架车轴 按照JIS E 4501(铁 道车辆- 车轴强度 设计)进 行设计, 按JIS E 4502标准 进行生产 。为提高 车轴的疲 劳安全性 ,采用高 频淬火热 处理和滚 压工艺。
60
图2-1 CRH2型客车车轴
1.一系弹簧
1-内圈弹簧;2-外圈弹簧;3-调整垫;4-调整垫;5-定位板;6-弹性 垫
一系悬挂装置采用拉杆式轴箱定位。箱体与构架 间的连接通过在不同高度、端部有弹性节点的纵向拉 杆组实现(双拉杆轴箱定位结构)。
横向弹性垫 弹性节点(内部)
下拉杆
双层弹性节点 弹性节点
上拉杆
2.减振器
为减小 来自钢轨的振动,在 轴箱体和构架间还加 装了一系垂向减振器。 整个使用期间,减振 器阻尼特性的偏差不
轮辋宽度 135mm
轮毂宽度 180mm
轮毂装配直径 192mm
四、轴箱组成
12
3
4,5
6
7
1-后部挡圈; 2-O型圈; 3-轴箱体;
4,5-螺栓、螺母、垫片; 6-压盖;
7-螺栓、垫片
轴箱体结构
轴箱上安装有轴温传感器,部分轴端安装有速度传感器。
(a) 前端
(b)后端
五 一系悬挂轴箱定位装置
一系悬挂系统由两组螺旋钢弹簧、一系垂向减 振器和定位装置组成。
转向架重量(kg) 空气弹簧横向跨距(mm)
640 2/3
乘客 W<2.5,司机室<3.5 一系螺旋钢弹簧 二系空气弹簧 SKF—TBU φ130xφ230x160圆锥滚子轴承组 拉杆定位 纵向:13.734 横向:4.990 轴盘制动 3740×2853×1050(动力) 3740×2834×1050(非动力) 8060(动力) 7660(非动力) 2000
动车转向架的组成
动车转向架的组成动车转向架是动车组车辆的重要组成部分,用于支撑车体和转向轮,保证车辆的正常行驶和转向。
它由多个部件组成,包括悬挂系统、转向机构、制动系统等。
下面将详细介绍动车转向架的组成以及各个部件的功能。
一、悬挂系统悬挂系统是动车转向架的基础部分,用于支撑车辆的重量并减震。
悬挂系统包括车轴、弹簧、减震器等部件。
车轴是连接车轮的主要部件,它通过轴承与转向架相连,使车轮能够旋转。
弹簧起到承载车辆重量和缓冲震动的作用,它连接在转向架上并支撑车体。
减震器则用于减少车辆行驶过程中的震动,提高乘坐舒适性。
二、转向机构转向机构是动车转向架的关键部分,用于控制车辆的转向。
转向机构包括转向齿轮、转向杆、转向盘等部件。
转向齿轮通过传动装置与转向杆相连,当驾驶员转动转向盘时,转向齿轮会带动转向杆产生转动,进而改变车轮的方向。
转向机构需要具有较高的精度和可靠性,以确保车辆的安全行驶。
三、制动系统制动系统是动车转向架的重要组成部分,用于控制车辆的制动。
制动系统包括制动盘、刹车片、制动缸等部件。
制动盘固定在车轮上,当驾驶员踩下刹车踏板时,制动缸会通过液压系统向制动盘施加压力,使刹车片与制动盘接触产生摩擦力,从而减速车辆。
制动系统需要具有良好的制动效果和可靠性,以确保车辆的安全停车和行驶控制。
四、牵引系统牵引系统是动车转向架的关键部分,用于控制车辆的牵引力。
牵引系统包括牵引电机、传动装置、轮对等部件。
牵引电机通过传动装置与车轮相连,当电机工作时,通过传动装置将电能转化为机械能,并传递给车轮,使车辆能够行驶。
牵引系统需要具有较高的功率和可靠性,以确保车辆能够顺利行驶。
五、其他部件除了上述的主要部件外,动车转向架还包括一些其他的辅助部件。
例如,传感器用于监测车辆的运行状态和转向角度,以提供给车载计算机进行控制;润滑系统用于给转向架各个部件提供润滑油,减少摩擦和磨损;防尘罩用于保护转向架内部的部件免受灰尘、水汽等外界环境的侵蚀。
CRH1型动车组转向架概述
CRH1型动车组转向架概述CRH1型动车组转向架概述⼀、CRHl型动车组转向架功⽤转向架是列车车辆的承载体,安装动轮、牵引电机、机械制动器以及⽀撑车体的悬挂系统。
⼆、CRHl型动车组转向架种类1.CRHl型动车组每辆车都装有两个转向架,因车型不同转向架类型也不同,有两种类型的转向架。
(1)动⼒车安装两个动⼒转向架,四个牵引电机驱动轴,每根轴上装有两个轮制动盘(见图10-1)。
(2)拖车安装两个⾮动⼒转向架,四根⾮驱动轴,每根轴上装有三个轴制动盘(见图10-2)。
三、CRH1型动车组动⼒车转向架设备组成动⼒车转向架由⼀系弹簧悬挂、⼆系弹簧悬挂、轴箱减振器、制动盘、轨道清洁器、电磁轨道制动、防滚动杆、轮对、齿轮箱、离合器、牵引电机、牵引杆、防摇摆减振器等组成。
四、CRH1型动车组拖车转向架设备组成1.拖车和动车转向架都有相同的⼀系和⼆系悬挂系统,转向架构架相似,但拖车转向架上没有装于端梁和横梁的电机。
2.各转向架之间的停放制动能⼒和装于转向架上的其他设备也有不同。
五、CRH1型动车组转向架主要技术参数(1)轴距:2700mm;(2)车轮直径:915mm;(3)轴承直径:130mm;(4)轴颈的中问间距:2070mm;(5)空⽓弹簧的中间间距:1860mm;(6)制动动车:安装在车轮踏⾯的制动盘;(7)拖车:安装在车轴上的制动盘;(8)重量:动车8.2t,拖车6.3t;(9)正常速度:200km/h;(10)最⼤速度:220km/h;(11)最⼤试验速度:250km/h。
六、CRHl型动车组转向架设备功⽤1.转向架构架是装于转向架上设备的基础结构。
2.轮对是列车和轨道的连接体,所有转向架的轮⼦都相同。
3.⼀系悬挂在每个构架端部包含两个嵌套的卷簧,坐于轴箱上,它们⽀撑着由构架端部传递的载荷。
⼀个径向臂抑制轴箱的移动。
⼀个垂向减振器安装于构架端部和径向臂之间的轴箱外侧(见图10-3)。
4.⼆系悬挂是空⽓悬挂,⽤于⽀撑车体的重量,并为乘客提供很⾼的乘坐质量。
CRH2型动车组转向架概述
(4)车体与转向架问的纵向牵引装置:主要用以传递车体与转向架间纵向力。如:牵引力和制动力。
(5)驱动装置(动力转向架):将动力装置的扭矩有效地传递给轮对,驱动车轮转动。
(6)基础制动装置:将制动缸压力增大若干倍以后传给闸片或闸瓦,使其压紧制动盘(或车轮),对车辆施行制动。
表5.1主要技术参数表
项目
参数
项目
参数
最高运营速度(km/h)
250
轴距(mm)
2500
定员时轴重(100%定员,kN)
137.2(14tf)
车轮直径(mm)(新/磨耗到限)
φ860/φ790
满员时最大轴重(200%定员,kN)
156.8(16tf)
轮对内侧距(mm)
1353(+2,-1)
编组能通过的最小曲线半径(m)
(1)垂向力(即重力)车体→空气弹簧→构架→轴箱弹簧→轴箱→车轴→车轮→钢轨。
(2)横向力(离心力等)
(3)纵向力(牵引力或制动力)(轮轨间黏着)车轮→车轴→轴箱→轴箱转臂定位(座)→构架→牵引拉杆座→中央牵引拉杆→中心牵引座→车体→车钩。
5.1.4.4拖车转向架基本结构
拖车转向架可分为中间转向架和端部转向架两类,两者结构基本相同,只是端部转向架上装有排石器。中间拖车转向架主要由构架、轮对组成、轴箱装置、一系悬挂、二系悬挂、踏面清扫装置、基础制动装置和速度传感器安装等部分组成,具体结构见图5.3。
油压缸:φ32mm×2
闸片
烧结合金(锻钢盘片)
轴箱定位方式
转臂式
弹性定位节点刚度(每轴箱)
纵向:13.7MN/m
横向:5.49MN/m
CRH2型动车组转向架概述
CRH2型动车组转向架概述一、转向架作用转向架是动车组车辆的一个重要组成部分,主要用于支撑车辆的重量,传递车辆的牵引力和制动力,以及保证车辆在轨道上的稳定行驶。
它具有转向、支撑和传递牵引力等功能,对车辆的稳定性和安全性至关重要。
二、CRH2型动车组转向架结构悬挂系统由液压缓冲器、横向稳定器和纵向稳定器等组成。
液压缓冲器主要用于减震和减振,通过调节液压缓冲器的压力来控制车辆的阻尼特性。
横向稳定器和纵向稳定器则用于保持车辆在转弯时的稳定性,防止车辆侧滑和翻车。
鼓式制动器主要用于制动车辆,通过施加制动力来减速和停车。
传动装置则用于传递牵引力,将电能转化为机械能,推动列车进行运行。
三、CRH2型动车组转向架特点1.轻量化设计:CRH2型动车组转向架采用轻量化设计,有效减轻车辆重量,提高列车的运行效率和经济性。
2.高性能减震:悬挂系统采用液压缓冲器,能够提供优良的减震和减振效果,提高乘坐舒适性和安全性。
3.稳定性强:CRH2型动车组转向架的横向稳定器和纵向稳定器能够保持车辆在弯道上的稳定性,减少侧滑和翻车的风险。
4.制动性能优秀:鼓式制动器具有良好的制动效果和可靠性,能够满足列车的制动需求,提高整个列车的安全性。
5.维修保养方便:CRH2型动车组转向架的结构简单,维修保养方便,可以减少列车的停车维修时间,提高运营效率。
四、CRH2型动车组转向架应用CRH2型动车组转向架广泛应用于中国高速铁路网络中,包括京沪高铁、京广高铁、京沈高铁等线路。
它们在高速度下运行,对转向架的性能和稳定性提出了更高的要求。
CRH2型动车组转向架的稳定性和可靠性得到了充分验证,为中国高速铁路的发展提供了有力支持。
总结:CRH2型动车组转向架是中国高速铁路列车的重要组成部分,它承担着支撑车辆重量、传递牵引力和制动力的重要任务。
该转向架结构简单,具有轻量化设计、高性能减震、稳定性强、制动性能优秀和维修保养方便等特点。
它广泛应用于中国高速铁路网络中,为高速铁路的发展做出了重要贡献。
CRH3型动车组转向架设计结构简介
CRH3型动车组转向架设计结构简介摘要:随着我国经济的迅猛发展、人民生活水平的稳步提高,铁路旅客列车高速化、智能化、安全化和舒适化成为未来发展的主要方向,CRH系列高速动车组应运而生。
CRH3型动车组作为CRH系列中速度快、安全性能好、智能化程度高、舒适度好等优点领跑中国高铁,转向架作为支承车体使之在轨道上运行的关键部件,其运行的安全性、平稳性和可靠性最为重要,关系着行车安全、速度、舒适度。
转向架的优化设计和制造质量是确保动车组安全运行的核心环节。
本文主要介绍了CRH3型动车组,动车典型转向架知识以及CRH3型动车组转向架的优化设计、安装等知识。
关键词:高铁;CRH3型动车组;转向架;安全出行引言CRH3型动车组以CRH系列动车组中速度快、安全性好、智能化高、舒适度好等优点领跑中国高铁。
转向架作为动车组的核心部件,在动车组安全、舒适、高速运行中发挥重要作用。
一、转向架结构原理及基本部件1.1 转向架基础知识1.11 转向架的作用支承车体并使之在轨道上运行的装置称为转向架,亦称走行部,它是动车组的关键部件。
1.承重—承担机车上部的重量,包括车体及安装在车体内的各种机械、电气设备的重量,并把这些重量经一系弹簧悬挂装置传递到钢轨上。
2.传力—产生牵引力和制动力,并把产生的牵引力和制动力经牵引装置传递到车体底架,最后传递到车钩,实现对列车的牵引和制动。
3.缓冲(走行)—在机车运行中缓和线路对机车的冲击,保证机车运行的平稳性。
4.导向—在钢轨的作用下,引导机车顺利地通过曲线和道岔,保证机车在曲线上安全运行。
1.12 转向架的组成基本组成及其功能:1.轮对:走行导向。
2.轴箱:降低摩擦阻力,化滚动为平动。
3.一系悬挂装置:用以固定轴距,保持轮对正确位置,安装轴承等。
缓冲轴箱以上部分的振动,以减轻运行中的动作用力。
4.构架:安装基础。
5.二系弹簧悬挂:也叫车体支承装置:是车体与转向架的连接装置。
6.基础制动装置:是制动机产生制动力的部分。
CRH动车组转向架简介精讲
六、机械传动装置
齿轮箱
万向轴
动力转向架力的传递
1、垂向力(重力) 车体 上枕梁 橡胶空气弹簧 构架侧梁 轴箱弹簧+
下定位拉杆 轴箱 车轴 轮对 钢轨 2、横向力(离心力等)
轮对 车轴 轴箱 轴箱弹簧+下定位拉杆 构架侧 梁 橡胶空气弹簧 上枕梁 车体 3、纵向力(牵引力或制动力)
轮对 车轴 轴箱 定位双拉杆 构架侧梁 构架 横梁 ‘Z’形牵引拉杆 中央牵引销 上枕梁 车体 车钩
架装有两套抗侧滚扭杆,通过吊杆与上枕梁相连、通过扭臂与构架相连
,以达到抑制车体侧滚的目的,如图所示。
抗侧滚扭 杆
扭 臂
吊杆
扭杆
抗侧滚扭杆装置
五、 CRH5转向架二系悬挂装置
牵引装置车体与转向架间采用双牵引杆的牵引装置,传递牵引力
和制动力;牵引装置成“Z”型连接,由一个均衡梁、两个带有弹性关 节牵引杆组成,均衡梁为锻铝件。
五、 CRH5转向架二系悬挂装置
空气弹簧
①. 胶囊 ③.上盖组成
②. 橡胶堆组成 ④.摩擦板组成
空气簧组成
五、 CRH5转向架二系悬挂装置
上盖板通过上盖心轴与上枕梁的定位圈和附加空气室相 通,下板组成与构架上的空气弹簧座相连,如图。
1
2
3
1-车体 2-空气弹簧 3-构架 空气弹簧在转向架上的位置
二、 CRH5转向架构架
构架两根侧梁和两根横梁组焊成H型结构;
侧梁为U型结构,由6块钢板(上盖板、下盖板、外侧立板
、3块内侧立板)焊接成箱体;
横梁为无缝钢管,外径168.3mm、壁厚14.2mm;
横侧梁连接处为提高承载能力,采用整体模锻的连接座;
❖ 轨距:1435mm;
CRH2型动车组转向架
CRH2型动车组转向架简介CRH2型动车组是中国铁路总公司生产的高速动车组之一,广泛运行于中国各地的高速铁路线路。
转向架是动车组中的重要组成部分,其负责车辆的转向和支撑,对于保证车辆的平稳运行和安全性起着关键作用。
本文将详细介绍CRH2型动车组转向架的构造、工作原理和维护保养。
构造CRH2型动车组转向架由架体、轮对、弹簧组、液压应急缓冲器等组成。
架体转向架架体采用钢结构,具有较高的强度和刚度,用于承受极限荷载和弯曲力。
其结构设计合理,既保证了架体的稳定性和可靠性,又降低了重量。
架体中设置有轴箱承载装置,用于支撑轮对和传递荷载。
转向架配备了两对轮对,每对轮对由两个轮轴和两个车轮组成。
轮对负责传递车辆的重量和提供运行时的支撑力,承受较大的载荷和应力。
为了保证安全,轮对的材料和制造工艺都需要符合技术标准,轨道与轮对之间的匹配要求严格。
弹簧组弹簧组位于转向架底部,用于缓冲和吸收车辆运行过程中的震动和冲击力,提供良好的行车舒适性。
弹簧组通常由一组钢簧和液压缓冲器组成,其设计和布置需要考虑到各种复杂的工况和载荷情况。
液压应急缓冲器液压应急缓冲器是转向架的安全保护装置,用于在紧急情况下减轻车辆的冲击力。
当车辆受到严重冲击时,液压应急缓冲器就会起作用,通过减少冲击力的传递,保证了车辆和乘客的安全。
工作原理CRH2型动车组转向架的工作原理主要包括转向、支撑和缓冲三个方面。
转向是转向架的主要功能之一。
当车辆行驶时,轮对与轨道之间存在一定的差距和偏差,转向架通过调整和控制两对轮对之间的角度和位置,使车辆能够按照预定的轨迹行驶。
转向机构主要由转向架底部的转向齿轮和驱动齿轮组成,通过驱动齿轮的转动,实现对轮对的转向操作。
支撑支撑是转向架的另一个重要功能。
转向架通过架体和轴箱承载装置的结构,支撑起车辆的重量,并提供稳定的支撑力。
在行驶过程中,转向架要能够承受较大的荷载和应力,保证车辆的平稳行驶。
缓冲缓冲是转向架的安全功能之一。
