CAD三维转二维出图演示
AUTOCAD软件中三维实体转化二维工程图技巧
AU TOCAD软件中三维实体转化二维工程图技巧叶海见(浙江工业职业技术学院,浙江绍兴312000)摘 要:在AU TOCAD软件中由三维实体模型生成二维工程图常用方法大多是在图样空间完成,用起来很不方便,且相关操作指导介绍过于简单,使用者难以真正掌握。
本文探索出一种新的方法,首先在图样空间设置好需要的视图,设置图形操作,接下来在模型空间里操作,利用关闭相应图层操作和移动命令把各视图分离,再把有关视图在空间位置进行旋转对正,最后得到符合投影规律的视图。
本文为广大AutoCAD用户提供了一套完整的三维实体转化二维工程图的方法,可以提高AutoCAD三维设计的效率。
关键词:图样空间;模型空间;图层隐藏;移动旋转中图分类号:TB237 文献标志码:BSkill at T ranslation of3D Solid Model into2D E ngineering Dra wing in AutoCAD Softw areYE Haijian(Zhejiang Industry Polytechnic College,Shaoxing312000,China)Abstract:The usual method for the translation of3D solid model into2D engineering drawing is achieved under paper space in AutoCAD.Because the translation is very inconvenient and the introduction of operation guidance is simple,so it is difficult for the user to mastery.For these reasons,a new method is brought out in this paper.First of all,necessary views are set up in the paper space,and then graphics operations are set up.Next operation is in the model space,all the views are separated by the command of close layer and move,and after that the positions of the views are rotated and justified.Finally the views that fill the projection law are received.In this paper,a new method for the translation of3D solid model into2D engineering drawing is brought out to the users of AutoCAD,and this method can increase the3D design efficiency.K ey w ords:Paper space,Model space,Layer hidden,Move rotate “有了实体,能不能自动生成二维平面图形”?在教授AU TOCAD软件的三维实体造型时,许多人经常会问。
CAD三维转二维出图演示
04版非平面摄影法三维实体画好以后，可以观赏，也可以截成图片，固然漂亮、直观，但很多信息传递不到。
因此，只有把三维实体转成三视图，才是最实用的，可以反映三维实体的各个部位的详细信息。
? ? 而怎样才能将所画好的三维实体用三视图的形式表达出来，是很多绘图者比较头疼的事情。
在平面里参照三维实体一步步地画，固然可以画出，但既费时又费力，且往往容易遗漏很多信息。
? ? 那么，能否在AutoCAD中将三维实体直接转换成三视图呢？答案是肯定的。
下面我就详细介绍这样的操作——三维实体转三视图。
在转换的过程中，要用到2个命令……“设置视图(solview)”、“设置图形(soldraw)”，这2个命令在CAD的各个版本中都有，是通用的。
? ? 在AutoCAD2007版及以后的版本中，还可以用“平面摄影(flatshot)”来制作三视图，我也刚接触，在研究后，再告知大家。
下面是“三维实体转三视图”的详细图解：1234567891011121314151617181920? ? ? ? ?21222324252627282930?31323334353637383940414243444507版平面摄影本例为AutoCAD实例教程，今天我们将学习通过运用AutoCAD的“平面摄影(flatshot)”命令将三维模型转为三视图的方法，本实例适用于AutoCAD 2007以上版本，希望能给朋友们带来帮助。
作者：shaonx? ? 来源：中国教程网论坛在AutoCAD2007版及以后的各个版本中，还可以用“平面摄影(flatshot)”命令来进行三维实体到三视图转换，这个转换过程是在“模型”里转换，这就给很多的后续操作带来了方便，如绘制“剖视图”、“截面图”、“转向图”等等。
经过本人(shaonx)一段时间的研究试验，总结了一套转换的方法，自我感觉基本上还是成功的，因此特意做了本教程，以飨广大的网友。
希望本教程会给大家带来方便。
CAD中的二维图形和三维模型的转换
CAD中的二维图形和三维模型的转换在CAD软件中，二维图形和三维模型的转换是非常重要的。
这种转换可以帮助我们从平面图纸中创建出具有深度和立体感的三维模型，或者将三维模型展开成二维图形。
下面我们将介绍一些在CAD软件中常用的二维图形到三维模型的转换方法以及三维模型到二维图形的展开方法。
一、二维图形到三维模型的转换1. 提取边缘：这是最基本且常用的方法。
首先，我们需要在二维图形中选择所需的边缘。
然后，使用拉伸、挤压等命令将所选边缘扩展到所需的高度或深度，从而创建出一个带有立体效果的模型。
2. 旋转拉伸：这种转换方法适用于需要沿轴线或曲线旋转的形状。
选择所需的形状，然后使用旋转拉伸命令将其旋转并拉伸到所需的高度或深度，以创建出一个具有旋转特性的模型。
3. 曲面建模：当需要创建复杂的曲面形状时，可以使用曲面建模工具。
通过将多条曲线相连接，使用曲线修剪、拓扑结构等命令，我们可以创建出具有复杂几何形状的三维模型。
二、三维模型到二维图形的展开1. 剖视图：剖视图是一种常用的将三维模型展开成二维图形的方法。
选择所需的模型，然后使用剖面命令将其分割成所需的剖视图。
在剖视图中，我们可以看到模型的内部细节以及构造。
通过将剖视图投影到平面上，我们可以创建出一个展示模型内部结构的详细二维图形。
2. 投影视图：投影视图是将三维模型投影到平面上的方法。
选择所需的模型，然后使用投影命令将模型投影到平面上。
通过投影视图，我们可以创建出一个与原始模型相似但没有深度和立体感的二维图形。
3. 展开：对于一些具有表面发生变形的三维模型，我们可以使用展开命令将其展开成二维图形。
展开命令会将模型的各个面展开成平面上的形状，并生成展开图。
这对于制作纸质或金属模型的模具非常有用。
在CAD软件中，二维图形和三维模型之间的转换是非常常用的操作。
通过掌握这些方法，我们可以更加灵活地编辑和设计图纸。
无论是从二维图形到三维模型的转换，还是从三维模型到二维图形的展开，这些技巧都可以帮助我们更好地理解和表达设计。
autocad三维实体生成二维视图方法 2个例子
三维实体生成二维视图福建省林业职业技术学院谢金生摘要：本文通过实例论述在AutoCAD中将三维实体生成二维视图的方法和特点，着重阐述生成符合机械图投影关系的基本视图、向视图和剖视图中所使用的命令、方法、步骤及注意事项。
关键词：AutoCAD 三维实体二维视图生成方法注意事项引言：由于三维设计特有的优越性，故越来越受到人们的重视，在发达地区，已经CAD/CAM一体化，三维设计直接用于加工。
然而，目前我国机械行业大部分企业技术落后、设备老化、数控机床数量少，仍然用二维图样指导生产，并且，这种局面要持续较长的时间。
因此，充分利用AutoCAD三维建模的优势，在产品或零件的设计中，通过实体建模，再由三维模型生成二维工程视图，对减少绘图的工作量、提高绘图的速度与精度、避免二维绘图中可能出现的各种错误，有其重要的意义。
一、在模型空间中设置平铺视区打开AutoCAD软件，首先进入模型空间，在模型空间中可以绘制三维实体。
如图（1）就是在模型空间中绘制的支座零件的三维实体。
但由于三维实体的不透明性——前面遮挡后面，从一个角度只能看到其中的部分。
要想看到三维实体的各部分，就要从不同的角度对其进行观察，为便于观察，可以把屏幕上的绘图区设置成多个视区。
在AutoCAD2000的模型空间中点击菜单栏中的视图\视口\新建视口或在命令行中键入Vports命令，可把绘图工作区设置为多个视区（这种视区称为平铺视区（TiledViewport）。
并可为各视区设置为不同的观察视点。
如图（2）所示，为便于观察零件的具体形状，模型空间设置了4个平铺视区，并将各视区的视点分别设置为主视图、俯视图、左视图和透视图。
显然平铺视区方便了三维实体观察，可以生成二维视图。
然而得不到打印输出的支持，只能打印输出激活的平铺视区（被激活的视区显示粗边框，如图（2）中的透视图。
），不能打印未激活的平铺视区。
另外，由图（2）还可知，在模型空间中的不同视区上标注的尺寸、注释的文字，将随观察角度的变化而倾斜，有时模糊不清，甚至变为一条线。
05第五单元(三维实体转二维图形输出)
2. 投影
(1)投影准备：准备图层，加载线型，调整比例，进入需要投影的图模空间 投影准备：准备图层，加载线型，调整比例，进入需要投影的图模空间 投影准备 (2)投影： 投影： 投影 命令: 命令 solprof↙或图标 ↙ 选择对象↙ 选择对象↙， ↙， ↙， ↙。 单独层显示隐藏的轮廓线？ 是 ①单独层显示隐藏的轮廓线？[是(Y)/否(N)] <是>: 否 是 如果否， 如果否，则隐藏线和轮廓线放在一层 轮廓线投影到平面？ 是 ②轮廓线投影到平面？[是(Y)/否(N)] <是>: 否，则产生三维线框图 否 是 删除相切的边? [是(Y)/否 <是>:圆柱与平面相切时 ③删除相切的边? [是(Y)/否(N)] <是>:圆柱与平面相切时 系统自动建立2个新层 个新层PH—？？、 ？？、PV—？？ ④系统自动建立 个新层 ？？、 ？？ 如果不显示， 二维线框钮 ⑤如果不显示，按二维线框钮 ⑥纯三维线框图的生成操作技巧 设置轮廓线层线宽，按下线宽按钮。 ⑦设置轮廓线层线宽，按下线宽按钮。 可以标注尺寸； ⑧可以标注尺寸； 注意关闭视口线层；在哪个层投影那个层就是视口线层。 ⑨注意关闭视口线层；在哪个层投影那个层就是视口线层。 加入图框，准备出图等。 ⑩加入图框，准备出图等。
5.3 透视投影
1.首先打开一张图 首先打开一张图 2.选择需要透视的方向 选择需要透视的方向 3.十个视图方向包括了一点、三点透视 十个视图方向包括了一点、 十个视图方向包括了一点 两点透视技巧，必须配合Dபைடு நூலகம்iew，调整 照相机位置， 照相机位置， 两点透视技巧，必须配合 ，调整CA照相机位置 旋转—135度。透视概念（从单一方向观察、从两个 旋转 度 透视概念（从单一方向观察、 方向观察、从三个方向观察） 方向观察、从三个方向观察） 4.透视操作：Dview↙,all ↙,设置 和D的值，直到调 透视操作： 设置Z和 的值 的值， 透视操作 ↙ 设置 节合适为止，可以精确调节并记录。 节合适为止，可以精确调节并记录。 5.举例 举例Dview_Test1 举例 6.视口保存 视口保存View。 视口保存 。 7.Vports多视口和单一视口变化 多视口和单一视口变化

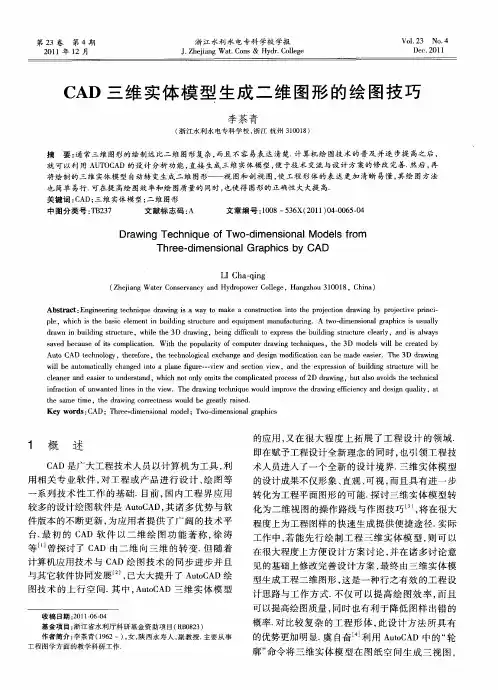

CAD三维实体模型生成二维图形的绘图技巧
一
的应 用 ， 在很 大 程 度 上 拓 展 了工 程 设 计 的 领 域 ． 又 即在 赋予 工程 设计 全 新 理念 的 同时 ， 引领 工 程 技 也
术人 员进 入 了一个 全 新 的设 计 境 界． 维 实体 模 型 三
廓” 命令 将 三 维 实 体 模 型 在 图 纸 空 间生 成 三 视 图 ，
浙 江水 利 水 电 专科 学校 学报
第２ ３卷
各视 口中视 图 的对 齐方 法 也 缺 少应 有 的说 明． 工 在
程 实 际 中 ， 了 利 用 相 关 视 图 表 达 建 筑 物 形 体 之 除
外 ， 往 还 要 利 用 剖 视 图 、 面 图 表达 工 程 建 筑 物 往 剖 形体 ． 言 之 ， 工 程 建 筑 物结 构 形 状 与 构 造 方 式 换 对 以 及 所 用 材 料 的 表 达 ， 多 地 依 赖 剖 视 图 和 剖 面 更
的设 计成 果不 仅形 象 、 观 、 视 ， 且具 有 进 一 步 直 可 而 转化 为工 程平 面 图形 的 可 能． 讨 三 维 实体 模 型 转 探
系 列 技 术 性 工 作 的基 础 ．目前 ， 内工 程 界 应 用 国 较多 的设 计绘 图软件 是 Ａ ｔＣ Ｄ， 诸 多 优 势 与 软 ｕｏ Ａ 其 件版 本 的不 断更 新 ， 为应 用 者 提 供 了广 阔 的技 术 平 台． 初 的 Ｃ Ｄ 软 件 以 二 维 绘 图 功 能 著 称 ， 涛 最 Ａ 徐
计 算 机应 用技 术 与 Ｃ Ｄ 绘 图技 术 的 同步 进 步并 且 Ａ 与其 它软 件协 同发 展 ， 已大大提 升 了 Ａ ｔＣ Ｄ绘 ｕｏ Ａ 图技 术 的上 行 空 间 ． 中 ， ｕｏ Ａ 其 Ａ ｔＣ Ｄ三 维 实 体 模 型
Auto_CAD三维图到二维视图的转换
用AutoCAD把三维模型转化为二维多面投影图
用AutoCAD把三维模型转化为二维多面投影图 一、模型空间与图纸空间模型空间是AutoCAD 为用户提供的一个绘制二维实体和三维实体的三维工作环境。
通常绘制图形的工作(不管是二维图形还是三维图形)都是在模型空间进行的，本系列教材前面章节中给出的图形绘制示例均在模型空间完成。
在AutoCAD中，建立组合体的三维实体模型只能在模型空间完成。
图纸空间是一个二维空间，虽然在图纸空间作图时，AutoCAD 能接受用户输入的三维数据，但生成的仅是当时环境下向当前视图平面投影而得到的平面图形。
因此图纸空间是一种用于设计图纸布局的工具。
模型空间和图纸空间都有它们各自独立的图形单位和绘图边界，或者说两种空间的绘图环境和图形实体是各自独立的，在某一空间中用户只能对本空间的图形实体进行操作。
二、视窗的概念及多视窗的设置AutoCAD的一个视窗就是屏幕中的一个矩形区域，在模型空间和图纸空间均可建立多视窗，由于两种空间中所建立的多视窗性质不同，所以建立和操作视窗的方法也不同。
能否进入图纸空间，建立什么性质的多视窗取决于变量TILEMODE。
●当TILEMODE=1(on)时（缺省值），用户只能在模型空间工作。
用VPORTS 命令建立多视窗，所建多视窗不能重叠，不能编辑，称作平铺多视窗，对于平铺多视窗用户可分别控制各个视窗的绘图环境。
●当TILEMODE=0(off)时，进入图纸空间。
同时用户通过MSPACE(MS)和PSPACE(PS)命令可随时在两种空间中切换。
用MVIEW命令建立多视窗，最多可同时显示的视窗个数由变量MAXACTVP控制，视窗可互相重叠，所以称作浮动多视窗。
浮动多视窗实际上是AutoCAD的一种特殊实体——视窗实体，它有完整的数据结构，可用AutoCAD的一般编辑命令（如ERASE, MOVE等）对其进行编辑，当用MSPACE 命令切换到模型空间时，还可以分别控制各个浮动视窗中的绘图环境及图层状态。
基于AutoCAD的三维实体快速生成零件的二维图样
础 。主要设 置 如下 ： 图层 ： 括 粗实 线 、 实线 、 ］ ① 包 细 细点 画 线、 双点画线 、 尺寸标注 、 注释等。② 文 字样式 ： 文字 如文字 样
式“ 工程字” 用 ｇｅｔ．ｌ 字体及 ｇｃ ｉ ｓｘ大字 体。③ 尺 选 ｂｉ ｓ】 ｃ ｌ 【 ｂｂｇ ｈ ． 寸标 注样式 ： 如标注样式 “ Ｂ 按 照制 图标 准设置直 线 、 Ｇ” 箭头 、
随着 Ｃ Ｄ Ｃ Ｍ技 术 的飞 速发 展、 维造 型 软件 的不 断 Ａ ／Ａ 三 完善与成熟 ， 工程设 计 已从传统 的二 维设计 逐步 发展 为从 三 维造型开始 。在三维环境 下 构思 、 计过 程完全 与人 的思 维 设
根据国家标准的要求 创建 样板 图 ， 作为创 建 新 图形 的基
维普资讯
第２卷 ０
第４ 期
机 械研 究与应 用
ＭＥＣＨＡＮＩ ＣＡＬ ＲＥＳ ＥＡＲＣＨ ＆ ＡＰＰ ＣＡＴＩ ＬＩ ＯＮ
Ｖｏ ０ Ｎｏ ４ ｌ２
２ Ｏ７ （ Ｏ ．） ８
２０ ０ ７年 ８月
基 于 Ａ ｔ Ａ 的 三 维 实 体 快 速 生 成 零 件 的 二 维 图 样 ｕ ｏＣ Ｄ
ｖ ｅ ｓａ ｔｍａｉａｌ ｅ ｅ ａｅ ｒ ｍ Ｄ ａｔｓ ｌ ｎ ｔ ｅ ｓａ ｄ ｒ ｒ ｗ ｎ ｓ ｐ ｐ ｒ ｈ ｎ ａ ｐ ｙｎ ｅ ｅ ｏ ｍｅ ｔｔｏ Ａ ｒ － ｉ ｗ ｉ ｕ ｏ ｔ ｌｙ ｇ ｎ ｒ ｔｄ ｆ ｃ ｏ ３ ｐ ｒ ｏ ｉ ｉ ｈ ｔ ｎ ａ ｄ ｄ ａ ｉ ｇ ａ ｅ －ｔ ｅ ｐ ｌｉｇ ｄ ｖ ｌ ｐ ｎ ｏ ｌＶＢ ｐ ｏ ｄ
AutoCAD中从3D模型绘制2D图形的技术
1 由三维实体自动生成视图在AutoCAD2000、2002中, 布局是增强的图纸空间, 图纸空间上的所有图形均为二维图形, 利用布局可以创建不同大小、不同形状、不同位置的多个浮动视口, 而在这些视口中又可以显示在模型空间中所创建的三维图形对象在不同位置、不同方向的投影视图,通过布局将图形打印输出后, 可以在一张图纸上得到多个视图。
主要步骤如下:1. 1在模型空间中创建三维图形利用二维绘图命令、三维造型命令以及编辑命令绘制三维图形。
1.2打开布局标签，设置系统变量，确定图纸尺寸当系统变量TILEMODE为1 (ON)时，将切换到模型标签，在模型空间中工作;而当系统变量 TILEMODE为0 (OFF)时将打开布局标签，这时在图纸空间中工作也可以通过单击状态栏上的“模型”按钮或“图纸”按钮完成在布局标签中的模型空间与图纸空间之间的切换.1.3 创建新视口选择下拉菜单中“视图+视口—一个视口”， AutoCAD 提示：指定视口的角点或[开(ON) /关(OFF)布满(F)消隐出图(H)锁定(L)对象(O)多边形(P)恢复(R) /2/3/4]〈布满( F)〉: ↙AutoCAD创建出新视口，新视口的边界与表示页边距的虚线重合。
删除新视口上面的图形。
1.4 回到模型空间打开布局标签后，用MSPACE命令从图纸空间切换到模型空间，这是图纸空间与模型空间切换的另种方法.1.5创建三维体的轮廓图使用SOLPROF命令自动生成当前视图下实体的轮廓。
Comma nd: SOLPROF↙Selec t Object: 点击对象↙Displa y hidden pro file on sepa ra te lay er? < Y> : Y↙在单独图层上显示不可见线时, AutoCAD自动生成两个块, 一个用于可见线, 一个用于不可见线。
生成轮廓线时, 可见轮廓线的线型为BY LAYER, 不可见轮廓线的线型为HIDDEN (线型需提前加载)。
cad2007三维转二维出图演示
cad2007三维转二维出图演示07版平面摄影本例为AutoCAD实例教程，今天我们将学习通过运用AutoCAD的“平面摄影(flatshot)”命令将三维模型转为三视图的方法，本实例适用于AutoCAD 2007以上版本，希望能给朋友们带来帮助。
作者:shaonx 来源:中国教程网论坛在AutoCAD2007版及以后的各个版本中，还可以用“平面摄影(flatshot)”命令来进行三维实体到三视图转换，这个转换过程是在“模型”里转换，这就给很多的后续操作带来了方便，如绘制“剖视图”、“截面图”、“转向图”等等。
经过本人(shaonx)一段时间的研究试验，总结了一套转换的方法，自我感觉基本上还是成功的，因此特意做了本教程，以飨广大的网友。
希望本教程会给大家带来方便。
下面，就是用“平面摄影(flatshot)”命令来进行从三维实体到三视图转换的一种、也是最基础的方法，我使用CAD2008进行操作的:1、打开CAD，大家看到如下图的界面工具条的放置有点怪，这是为了使绘图的窗口界面最大化，便于大家看的清楚。
最上面的“建模”工具条，到后面还要换成“标准”工具条。
最下面的命令行，就省略了。
先画好三维实体或者打开已经画好的三维实体，可以是线框图、或消隐图、也可以是着色图(2007版以上中的“真实”或“概念”)，我这里为了讲解的清楚，使用了“概念”。
在三维实体上，我们先要有一个空间概念，即三维实体在转成三视图后的“俯视”、“前视”和“左视”的方向，如下图:2、按照刚才的三个视图的定位，以前视图的方向为基准，用“复制”命令，将三维实体往左边复制一个，注意，要打开“正交(也可以按F8)”，复制的这个，在以后转成的三视图里，作为“俯视图”。
3、将刚做好的2个三维实体，还是以前视图的方向为基准，用“复制”命令，往后面的方向，复制2个，可以一起复制。
注意，还是要打开“正交(也可以按F8)”，复制后的这2个，在以后转成的三视图里，将作为“前视图”和“左视图”。
三维图转二维图的完美做法
近一段时间一直在找寻一种比较理想的将catia三维实体图转换成两维cad图的方法，到今天，终于凑巧有了眉目了，写一个日志，做个笔记，以免自己忘掉，同时造福他人。
首先说一下，这个方法比较复杂，如果你只想做一个简单的转换，只转这么一次，那你可以参照我的博客的一篇文章《将catia的三维图输出成二维图的简单方法》，地址是：三维图形转二维图形简单做法。
上面的方法很简单，需要标注的话，可以在catia内完成，也可以在CAD内完成。
可以不进入管理员模式直接就搞好输出成正常cad格式的，直接进入第四步就可以了。
废话不说了，现在看看具体方法吧。
如果不需要设置一些细节，比如标注的颜色字体箭头形状等（而且即使设置了箭头的颜色形状等，进入cad编辑以后，一切都会变样，我看如果你要进入cad编辑的话，还不如不做设置的好，这是我画了一段时间后得出的结论），可直接到第四步试一试。
一：进入catia的管理员模式，如果你懂得如何进入，直接到第二步。
据我了解，一般的catia用户（除非公司的catia管理员）都不太设置catia的环境，因而我这里就不再费事儿啰嗦怎么备份你的catia设置了，如果你实在需要设置，直接将你的设置打包，需要的时候覆盖掉就好了，如果你把自己的catia搞死了，参见/saimachensi/blog/item/93e1dca974329ffa1e17a2a4.html 复活软件。
下面是进入catia管理员模式的方法：右键catia的快捷方式选择属性，如图所示更改红色框内的表述，比如修改如下文本："D:\Program Files\Dassault Systemes\B18\intel_a\code\bin\CATSTART.exe" -run "CNEXT.exe " -env CATIA.V5R18.B18 -direnv "C:\Documents and Settings\All Users\Application Data\DassaultSystemes\CATEnv" -nowindow修改为"D:\Program Files\Dassault Systemes\B18\intel_a\code\bin\CATSTART.exe" -run "CNEXT.exe -admin" -env CATIA.V5R18.B18 -direnv "C:\Documents and Settings\All Users\Application Data\DassaultSystemes\CATEnv" -nowindow修改过后启动catia就自动进入管理员模式，catia启动比较慢，等一下就到了。
CAD 三维转二维
三维实体转三视图Asher用2个命令：“设置视图(solview)”、“设置图形(soldraw)”，来进行从三维实体到三视图的转换，这2个命令在CAD的各个版本中都有，是通用的。
但这种转换的方法只能在“布局”里转换，有很多不便之处。
在AutoCAD2007版及以后的各个版本中，还可以用“平面摄影(flatshot)”命令来进行三维实体到三视图转换，这个转换过程是在“模型”里转换，这就给很多的后续操作带来了方便，如绘制“剖视图”、“截面图”、“转向图”等等。
经过本人一段时间的研究试验，总结了一套转换的方法，自我感觉基本上还是成功的，因此特意做了本教程，以飨广大的网友。
希望本教程会给大家带来方便。
下面，就是用“平面摄影(flatshot)”命令来进行从三维实体到三视图转换的一种、也是最基础的方法，我使用CAD2008进行操作的：1、打开CAD，大家看到如下图的界面工具条的放置有点怪，这是为了使绘图的窗口界面最大化，便于大家看的清楚。
最上面的“建模”工具条，到后面还要换成“标准”工具条。
最下面的命令行，就省略了。
先画好三维实体或者打开已经画好的三维实体，可以是线框图、或消隐图、也可以是着色图(2007版以上中的“真实”或“概念”)，我这里为了讲解的清楚，使用了“概念”。
在三维实体上，我们先要有一个空间概念，即三维实体在转成三视图后的“俯视”、“前视”和“左视”的方向，如下图：2、按照刚才的三个视图的定位，以前视图的方向为基准，用“复制”命令，将三维实体往左边复制一个，注意，要打开“正交(也可以按F8)”，复制的这个，在以后转成的三视图里，作为“俯视图”。
3、将刚做好的2个三维实体，还是以前视图的方向为基准，用“复制”命令，往后面的方向，复制2个，可以一起复制。
注意，还是要打开“正交(也可以按F8)”，复制后的这2个，在以后转成的三视图里，将作为“前视图”和“左视图”。
如下图所示：4、大家知道，三视图是二维平面图，二维看到的只有X、Y轴，而面向我们的，则是Z轴。
CAD简单三维图迅速转换为二维图窍门
CAD简单三维图迅速转换为二维图窍门浩辰CAD具有自主的知识产权，其旗下产品分为：
浩辰CAD平台软件和基于浩辰CAD平台的专业软件。
浩辰CAD保持主流软件操作模式，符合用户设计习惯，完美兼容AutoCAD，在世界100多个国家和地区得到应用。
专业软件包含应用在工程建设行业的建筑、结构、给排水、暖通、电气、电力和应用在机械行业的机械
CAD、浩辰CAD燕秀模具以及图档管理、钢格板、石材等。
其中有很多设计是三维图纸，但出图生产却需要二维的图纸，有什么方法能够使三维图纸迅速的转化为二维图纸呢？
在这里我提供一个小窍门----SOLPROF命令，此命令非常时候简单零件的三维图纸转二维图纸。
使用的方法如下：
1、绘制好完整的三维图纸；或导入已经绘制好的三维图纸，如图：
2、按照需要的视图在图纸中摆放好零件。
如图，为摆放好的主视图：
3、使用SOLPROF命令
*切换到布局，双击布局图框，使图框处于编辑状态。
*输入SOLPROF命令，回车，按照命令行提示，选择对象，回车。
*是否在单独的图层中显示隐藏的轮廓线？[是(Y)/否(N)] <Y>：
默认为<Y>回车。
*是否将轮廓线投影到平面？[是(Y)/否(N)] <Y>：
选择<Y>，回车。
*是否删除相切的边? [是(Y)/否(N)] <Y>：
回车。
操作完成后回到模型绘图区，移开三维图即可得到二维图形。
4、分解生成的平面图，做修改，绘制标注
图形生成后是一个整体，分解后进行编辑，绘制标注。
5、加载图框，编辑技术要求，完善图纸，出图。
CAD三维转换成二维用flatshot命令使用心得
1、FLATSHOT命令使用过程中，为了避免在一张图中内容过多
或复制后运行缓慢，可以不必复制后旋转，采取每个视图用flatshot 命令生成文件后，再打开文件复制编辑在一张图上也可行。
2、隐藏线在转换时设定暗显线线型和颜色。
3、西南等轴测图、东南等轴测图等三位线框图在FLATSHOT时，
设定隐藏线为不可见。
则转换的图无隐藏线，图形看起来不会特别凌乱。
4、转换的图形弧线等不光滑，可以如下图设定圆弧和圆的平滑度
数值变大，根据实际需要也可以调整其它选项。
5、变成二维平面图后，用CAXA的用户可以用CAXA打开进行
编辑保存。
如何将三维爆炸图转二维CAD方法？
第四步 点击右键，插入普通视图，双击选‘无组合状态’
第五步 选择设置2D图的要求
视图类型选择刚保存的123
比例选择1:1，填1
视图状态，√选择‘视图分解’
第六步 点击工具栏‘文件’保存为副本，选择2D格式
点击文件‘保存副本’
类型就选择‘DXF’ CAD固有格式
选择版本，直接点击导出
PROE爆炸图导出 方法
先打开一个组件文件
第一步
点击工具栏‘视图’ 选择‘分解’—分解视图—
编辑位置
凌乱状态下（图1），点击编辑位置
选择需移动的图，拖动上下、左右针， 可随意移动（图2）
图1 移动完以后，点击√确认
图2Leabharlann 第二步 保存分解视图后的，视图角度，起新名123
第三步 新建一个文件，文件类型选择‘绘图’类型
AutoCAD中三维实体转换为二维投影图的方法
AutoCAD中三维实体转换为二维投影图的方法唐月撵辽宁工程技术大学机械工程学院辽宁阜新（123000）E-mail:tangyuenian2008@摘要：进行三维造型设计、用二维平面投影图来表达空间三维实体形状是工程图学课程的任务。
介绍了在AutoCAD软件中进行三维实体造型的过程，在布局空间进行视口设置，利用建立的三维实体模型生成二维投影，在模型空间中进行图形编辑处理，得到二维平面投影图或剖视图的方法。
关键词：工程图学；AutoCAD；三维实体；二维投影图；块1. 引言2004年5月年教育部工程图学教学指导委员会推出了最新版的《普通高等院校工程图学课程教学基本要求》，新《教学基本要求》的突出变化是进一步加强对学生计算机绘图能力的培养，首次把三维图形设计能力的培养作为课程任务突显出来。
现代工程设计既需要二维图示，也需要三维图示，应用计算机软件可以将两种图样有机地结合起来，进而提高形体的图示表达能力[1]。
随着现代计算机技术和计算机绘图技术的发展，大型三维绘图软件（如UG、Pro/ENGINEER、AutoCAD等）的出现，三维设计完全成为可能。
AutoCAD是应用最广泛的软件之一[2]。
本文介绍了在 AutoCAD中绘制与处理三维实体模型，利用建立的三维实体模型转换为二维投影图的方法。
2. 在AutoCAD中绘制三维实体图图1 形体的三维剖视图如图1：从该形体的三维剖视图可以看出，此形体左右对称，前后不对称，由底板、肋板、圆柱筒等组成。
在AutoCAD软件中绘制该形体的三维实体图主要步骤简要如下：（1）在AutoCAD软件中,调入需要使用的如“绘图”、“修改”、“实体”等工具条。
视图选择俯视图，绘制底板水平投影的外框，定义为面域，通过拉升命令（单击图标）拉升成为柱体，通过拉升命令创建U型槽柱体，选择左视图，创建左右对称两长方体，其长度超过底板的长度，通过布尔差集运算（图标为）形成底板。
（2）视图选择俯视图投影方向（图标为），在命令行输入cylinder命令或单击图标，选择底板下底面的圆心，创建三同轴线圆柱体，通过布尔差集运算，或选择主视图投影方向，绘制通过该阶梯圆柱筒轴线的截面封闭图型，定义为面域，在命令行输入revolve命令或单击图标，将该面域绕轴线上两点旋转为圆柱筒。
