宏观应力的测定分析
XRD宏观残余应力测定1
XRD衍射峰位置发生偏移 2dsinθ=Nλ 测量衍射峰偏移的多少 ∆θ 计算残余应力的大小
晶面间距随应力变化示意图
测定方法
• 采用 2ψ 法 采用sin • 计算公式为： 计算公式为：
• 其中
（半高宽法）确定衍射角2θ
• 计算K值
• 计算M值（最小二乘法）
• 计算应力σ=K.M
计算软件的简介
•
计算软件的简介
•
计算软件的简介
•
注意事项
• 表面状态：试样采用化学或电解抛光，不 采用机械抛光
• 晶的优缺点及应用
• 优点：无损、可测表（界）面应力、可区分应 力类型、适用于块状试样 • 缺点：只对无粗晶和无织构的材料才有效、数 据的分散性强、不能测得动态瞬时应力 • 应用：检测强化效果，工件的失效分析，预测 工件的寿命，评价界面的结合能力等
XRD宏观残余应力测定 宏观残余应力测定
报告人：林建平 导师：王献辉教授
主要内容
• • • • • 残余应力定义 XRD测定原理 测定方法 残余应力计算软件的使用 测试方法的优缺点及用途
残余应力
定义：产生应力的各种外载荷（力、 温度等）去除后，在物体内依然存 在的应力 。
测定原理
残余应力 晶格畸变 晶面间距变化
第十三章 宏观内应力的测定
得出宏观应力测定的基本公式
根据弹性力学理论，主应力和主应变之间的 关系通过广义虎克定律描述：
1 [ 1 ( 2 3)] E 1 2 [ 2 ( 1 3)] E 1 3 [ 3 ( 1 2)] E 在主应力坐标系中，任一方向的正应力（或正应变）与主应力（或 主应变）之间的关系为：
1） 单轴应力状态
假如，右图试样截面积为A，在轴向施加 拉力F，其长度将由受力前的L0变为Lf,所 产生的应变εZ为：
Z (L f L0 ) / L0
根据虎克定律，其弹性应力σz为：
Z E Z
拉伸过程中，试样直径由拉伸前的D0变为拉伸后 的Df, 径向应变εX和εY为：
X Y ( D f D 0 ) / D 0
此时，试样各晶粒中与轴向平行晶面的面间 距d也相应变小，如右图示。因此，可用晶 面间距的相对变化表示径向应变：
X Y (d d 0) / d 0 d / d
对各向同性材料，εX、εY和εZ之间满足：
X Y E Z
于是有：
Z
E d d
对布拉格方程微分，可得
应力常数 实际应用中，只要测定上式的M值，即可求得 构件表面的宏观残余应力。
3 实际测量方法
4 X-射线宏观应力测定中的一些问题
1）衍射峰位的确定
宏观内应力测定的衍射参数是衍射峰的位移。存在内应力样品 的衍射峰一般比较漫散，不易测准其峰位。因此，精确测定峰位十 分重要。
2）弹性常数的引用
理论上讲，每个晶粒是各向异性的，采用各向同性的弹性常 数E和υ会引入误差。
分类：(按其平衡的范围)
宏观应力的测定PPT课件
目录
• 宏观应力测定的基本概念 • 宏观应力测定的方法 • 宏观应力测定的实验操作 • 宏观应力测定的误差分析 • 宏观应力测定的注意事项 • 宏观应力测定的未来发展
01 宏观应力测定的基本概念
宏观应力的定义
宏观应力：在材料或结构的某一区域 内，由于外力或内力产生的应力状态。
宏观应力可以通过实验和计算方法进 行测定，以评估材料或结构的力学性 能和稳定性。
宏观应力通常是指材料或结构在整体 尺度上所受到的应力，而不是在微观 尺度上单个原子或分子的相互作用力。
宏观应力测定的目的和意义
01
评估材料或结构的强度和刚度
通过测定宏观应力，可以了解材料或结构在不同受力条件下的强度和刚
实验环境设置
确保实验室环境干净整洁， 避免外界因素对实验结果 产生干扰。
实验人员培训
实验操作人员需要经过专 业培训，熟悉实验原理、 操作流程和注意事项。
实验步骤
样品安装
按照规定的方法将待测样品安 装在夹具上，确保安装牢固、
稳定。
应力加载
通过应力测试机对样品施加应 力，控制加载速度和应力大小 ，观察并记录实验过程中的变 化。
机械工程
在机械工程领域，宏观应力测定 广泛应用于各种机械设备的设计、 制造、使用和维护过程中，如汽 车、航空航天、船舶、石油化工
等。
土木工程
在土木工程领域，宏观应力测定 广泛应用于桥梁、建筑、隧道等 大型工程的结构设计和安全评估
中。
材料科学
在材料科学领域，宏观应力测定 是研究材料力学性能的重要手段 之一，可以用于评估材料的强度、
03
04
实验操作前应了解实验原理和 操作步骤，确保实验过程准确
宏观残余应力的测定(材料分析方法)

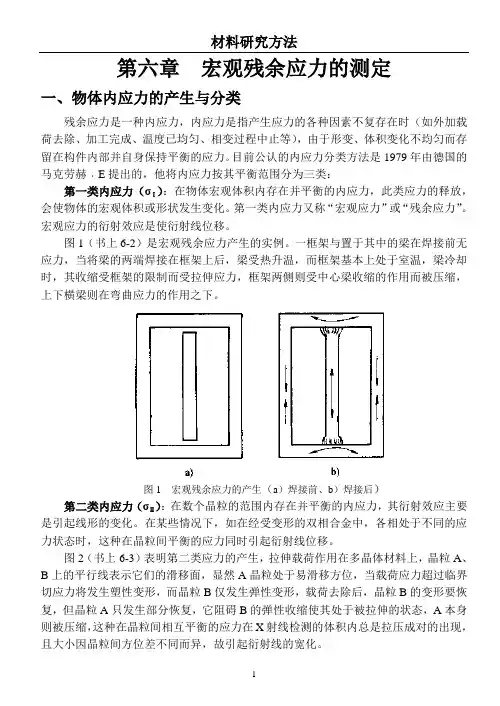

第六章宏观残余应力的测定一、物体内应力的产生与分类残余应力是一种内应力，内应力是指产生应力的各种因素不复存在时（如外加载荷去除、加工完成、温度已均匀、相变过程中止等），由于形变、体积变化不均匀而存留在构件内部并自身保持平衡的应力。
目前公认的内应力分类方法是1979年由德国的马克劳赫﹒E提出的，他将内应力按其平衡范围分为三类：）：在物体宏观体积内存在并平衡的内应力，此类应力的释放，第一类内应力（σⅠ会使物体的宏观体积或形状发生变化。
第一类内应力又称“宏观应力”或“残余应力”。
宏观应力的衍射效应是使衍射线位移。
图1（书上6-2）是宏观残余应力产生的实例。
一框架与置于其中的梁在焊接前无应力，当将梁的两端焊接在框架上后，梁受热升温，而框架基本上处于室温，梁冷却时，其收缩受框架的限制而受拉伸应力，框架两侧则受中心梁收缩的作用而被压缩，上下横梁则在弯曲应力的作用之下。
图1 宏观残余应力的产生（a）焊接前、b）焊接后））：在数个晶粒的范围内存在并平衡的内应力，其衍射效应主要第二类内应力（σⅡ是引起线形的变化。
在某些情况下，如在经受变形的双相合金中，各相处于不同的应力状态时，这种在晶粒间平衡的应力同时引起衍射线位移。
图2（书上6-3）表明第二类应力的产生，拉伸载荷作用在多晶体材料上，晶粒A、B上的平行线表示它们的滑移面，显然A晶粒处于易滑移方位，当载荷应力超过临界切应力将发生塑性变形，而晶粒B仅发生弹性变形，载荷去除后，晶粒B的变形要恢复，但晶粒A只发生部分恢复，它阻碍B的弹性收缩使其处于被拉伸的状态，A本身则被压缩，这种在晶粒间相互平衡的应力在X射线检测的体积内总是拉压成对的出现，且大小因晶粒间方位差不同而异，故引起衍射线的宽化。
图2 第二类应力的产生）：在若干原子范围内存在并平衡的应力，如各种晶体缺陷（空第三类内应力（σⅢ位、间隙原子、位错等）周围的应力场。
此类应力的存在使衍射强度降低。
通常把第二类和第三类应力称为“微观应力”。

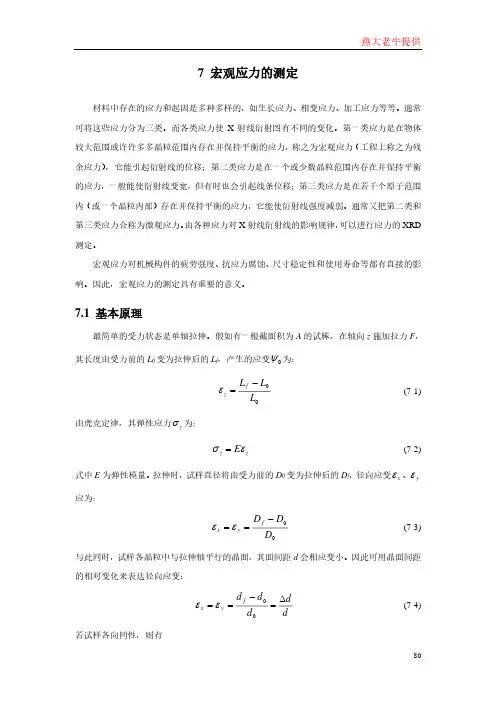

7 宏观应力的测定
(7-11)
由于 X 射线穿入能力的限制，只能测量试样表层应力。在这种情况下，可以近似地把
试样表层的应力分布看成二维应力状态，即 3 0（注意3 0 ）。因此，式(7-8)可简化为：
1
1 E
( 1
2 )
2
1 E
( 2
1)
3
E
( 1
2)
将式(7-10)、(7-12)、(7-11)代入式(7-9)：
此，要利用弹性力学理论求出 的表达式，并将其与晶面间距或衍射角的相对变化联系起
来，得到测定宏观应力的基本公式。 由弹性力学原理可知，在一个受力作用的物体内，无论其应力系统如何变化，在变形区
域内某一点或取一无限小的单元六面体，总可以找到一个单元六面体各面上切应力＝0 的
正交坐标系统。在这种情况下，沿坐标轴的正应力 x 、 y 、 z 分别用 1 、 2 、 3 表示，
7.2 X 射线应力测定实验方法
宏观应力的测定可以用 X 射线衍射照相法、应力仪测定法和衍射仪法。照相发由于效 率低和误差大而很少应用。
84
燕大老牛提供
7.2.1 X 射线应力测定仪法
X 射线应力测定仪适用于较大的整体部件和现场设备构件的应力测定，它正向着轻便、 快速、高精度和自动化方向发展。新型的 X 射线应力测定仪已装备有高强度 X 射线源、快 速测量的位敏计数器和计算机自动测量系统。
宏观应力对机械构件的疲劳强度、抗应力腐蚀、尺寸稳定性和使用寿命等都有直接的影 响。因此，宏观应力的测定具有重要的意义。
7.1 基本原理
最简单的受力状态是单轴拉伸。假如有一根截面积为 A 的试棒，在轴向 z 施加拉力 F，
其长度由受力前的 L0 变为拉伸后的 Lf，产生的应变 0 为：
第六章 宏观应力测量n
Y方向上的应变可以表示成Z方向或X 方向上的应变：
P
Y X＝ Z
D Do D0
ν— 泊桑比
Z E D－D 0 Y＝E Y＝－E ＝－ D0
设试样中某些晶粒中的一衍射面（HKL)基本与Y方向平行， 面间距为d0，于是有：
d －d 0 ＝ d0
d －d 3 ＝ 3 0 d0
d －d 3 － 3 ＝ d0
E 1 d －d 3 φ＝ 1＋ sin 2 d 0
d0 —无应力时衍射面面间距
⑧
dψ—与选定方向相垂直的衍射面面间距 d3 —与试样表面平行的衍射面面间距
⑦和⑧就是X射线残余应力测量的基本公式！！！！！
σ3
σψ、εψ
③
φ σ1
ψ
σ2
σφ
将②、③式代入①式，当σ3＝0时，则
1＋ 2 2 2 ＝ sin (1cos φ 2sin φ ) 3 E
整理后得：
1＋ 2 － 3 ＝ sin (1cos 2φ 2sin 2φ ) E
将α1、α2、α3代入②式得：
这就是0°-45°法。
一、 sin2ψ法应力测量方法
首先测定Ψ=0°时的2θ值。令入射线与试样表面成θ= θ0 ，测
得的（HKL）是处于与表面平行的部分，得到确切的2θ0值。
倾转样品或者倾转X射线发射接收系统Ψ角度 ，测定不同Ψ角 度时的2θ ψ值。
2θ角的位置
Ψ角的设置
实验参数的设定
Ψ角的倾侧方向
①Imax降低
②I积累不变 ③θ不变 θ
超微观应力：衍射线位置不发生变化，但衍射线变宽，最 大强降低，积累强度减弱。
实验应力分析
第 2 章 电阻应变计的原理及使用
2.1 电阻应变计的工作原理
电阻应变计习惯称为电阻应变片，简称应变计或应变片。出现于第二次世界大战结束的
前后，已经有六十多年的历史。电阻应变计的应用范围十分广泛，适用的结构包括航空、航
天器、原子能反应堆、桥梁、道路、大坝以及各种机械设备、建筑物等；适用的材料包括钢
当进行多次重复测量时，输入量由小到大或由大到小重复变化，而对应于同一输入量其 输出量亦不相同，这种偏差称为重复性误差。常用全量程中的最大重复性误差与满量程的百 分数来表示测量系统的重复性指标。 1.2.6 零漂与温漂
当测量系统的输入量和环境温度不变时，输出量随时间变化，称为零漂。由外界环境温 度的变化引起的输出量变化，称为温漂。
2
图 1-2 测量系统的滞后
1.2.4 灵敏限与分辨率 当输入量由零逐渐加大时，存在着某个最小值，在该值以下，系统不能检测到输出，但
这个最小值一般不易确定，为此规定一个最小输出值，而与它相应的输入值即为系统能够检 测到输出的最小输入值，称为灵敏限。
如果输入量从任意非零值缓慢地变化，将会发现在输入量变化值没有超过某一数值之 前，系统不能检测到输出量变化，因此存在一个最小输入变化量。为了便于确定，规定了一 个最小输出变化量，而与它相应的输入变化量即为系统能够检测到输出量变化的最小输入变 化量，称为分辨率。一般指针式仪表的分辨率规定为最小刻度分格值的一半，数字式仪表的 分辨率是最后一位的一个“字”。 1.2.5 重复性
滞后表示当测量系统的输入量由小增加到某一值和由大减小到某一值的两种情况下，对
于同一输入量其输出量不相同，如图 1-2 所示，同一输入量时的输出量偏差 yd − yc ，称
为滞后偏差。最大滞后偏差 yd − yc max 与全量程输出范围 ymax 比值的百分数，称为测量
应力测试方法的现状及发展趋势
应力测试方法的现状及发展趋势工业生产中，应力与应力集中是管道、压力容器、涡轮盘、压缩机叶片和飞机构件等重要承载结构件发生失效的主要原因之一。
承载结构件由于加工制造、焊接变形造成的残余应力以及在服役过程中动、静载荷的作用下产生应力集中都会使其机械特性发生改变，尤其会对承载结构件的力学性能、耐腐蚀性、疲劳强度和形状精度等产生较大的影响。
如何对结构件进行应力测量、状态评估以期尽早发现应力集中区域、快速有效的分析测定结构件重要部分的应力与应变分布实现对结构件的强度分析，同时评估结构件的使用状况和寿命实现早期诊断与监测，已成为亟需解决的问题，也是近年来力学研究的主要方向。
因此应力的测量及其状态评估一直是国内外研究的热点。
1 常用应力测试方法应力的存在与应力集中是导致材料和结构最终失效的主要原因。
研究材料的应力分布及应力状态下材料的物理性质，能够预防工程应用中可能出现的损坏或失效。
而对于有益的物性改变，加以合理的利用可以增强材料的机械性能，因此分析材料的应力分布及应力状态下的物理性质具有理论研究与实际应用价值，应力测试方法是实现这一价值的必要手段。
目前，常用的应力测试方法有机械法、光测法、磁测法、衍射法、超声法及纳米压痕法。
1.1 机械法● 1.1.1 小孔法小孔法于1934 年由德国学者J.Mather 提出[1]，并由Soete 发展完善，使其具有实用性[2]。
经过数十年的发展，美国材料试验协会（ASTM）于1981 年颁布了钻孔测量法残余应力标准（ASTM E837—1981），并于2008 年更新为ASTM E837—08[3]，将其确定为一种标准化的测试方法。
其基本原理是采用结构件表面钻孔的方式释放其表面应力，并用预先粘贴好的三向应变片测量钻孔前后的应变松弛，通过应变片测量材料应力释放前后的应变量，运用相应的应力学公式计算出对应的主应力值及主应力方向。
根据钻孔是否钻通，小孔法可分为通孔法和盲孔法。
experimental stress analysis
experimental stress analysis
Experimental stress analysis（实验应力分析）是工程学中的一个领域，旨在通过实验来测量材料或结构的应力和应变分布。
这种方法是通过应用外部载荷或压力到材料或结构上，并使用传感器、仪器或测量设备来获取其应力和应变信息。
方法和技术：
1.应变计：使用应变计（strain gauge）是实验应力分析中常用的方法之一。
应
变计可以附着在材料表面，测量材料的微小变形，从而推断出应变。
通过将应变计安装在结构的关键点上，可以获取应力和应变的分布情况。
2.光学方法：光学方法如光栅法、激光干涉法（例如激光多普勒测振法）等，
利用光学原理来测量物体的形变和应变。
这些方法可以提供全场面的应变信息。
3.压电传感器：压电传感器可以将机械应力转换为电信号，用于测量或监测应
变的变化。
4.试验装置：实验应力分析可能需要定制的试验装置或加载设备，以施加所需
的载荷并记录数据。
应用领域：
●结构工程学：在建筑、桥梁、航空航天等领域中，通过实验应力分析来评估
结构的强度和稳定性。
●材料科学：用于评估材料的性能和行为，如金属、复合材料等。
●机械工程：用于设计和评估机械部件的强度和耐久性。
实验应力分析通常与计算分析相结合，以验证模型或预测的结果，并为工程设计和优化提供有价值的实验数据。
《RD宏观残余应力测定》教案
《RD宏观残余应力测定》教案教案：RD宏观残余应力测定一、教学目标1.了解宏观残余应力测定的原理和方法；2.学习硬度法和光栅法进行宏观残余应力测定的步骤和操作方法；3.掌握宏观残余应力测定的数据处理和分析方法；4.培养学生的实验操作能力和数据分析能力。
二、教学内容1.宏观残余应力测定的原理和方法；2.硬度法进行宏观残余应力测定的步骤和操作方法；3.光栅法进行宏观残余应力测定的步骤和操作方法；4.宏观残余应力测定的数据处理和分析方法。
三、教学步骤1.原理和方法的讲解（30分钟）介绍宏观残余应力的概念和产生原因，以及宏观残余应力的测定方法。
重点介绍硬度法和光栅法的原理和操作步骤。
2.硬度法进行宏观残余应力测定的演示（30分钟）通过实际演示，讲解硬度法进行宏观残余应力测定的具体步骤和操作方法。
配合演示样品的展示，说明硬度法在测定过程中的注意事项与常见问题。
3.学生实践操作（45分钟）将学生分组，每组配备一套宏观残余应力测定实验装置和相应的样品。
指导学生根据前期所学的内容，完成宏观残余应力测定的实际操作。
4.数据处理和分析（45分钟）学生根据实验结果，进行数据的处理和分析。
帮助学生理解数据处理的方法和步骤，解读实验结果，并进行讨论和交流，以促进学生对宏观残余应力测定的深入理解。
5.教学总结（10分钟）总结本节课的主要内容，强调学生在实验操作过程中需要注意的问题和技巧，鼓励学生对宏观残余应力测定进行更多的探索和实践。
四、教学评价1.实际演示时，观察学生对硬度法和光栅法的理解和反应；2.学生完成实验操作时，观察其实验技能和操作流程是否正确；3.对学生进行实验数据处理和分析的评价，以判断其对宏观残余应力测定的理解和掌握程度；4.通过课堂讨论和交流，评价学生对宏观残余应力测定的理解和能力。
五、教学资源1.实验室设备和材料：宏观残余应力测定实验装置、样品、硬度计、光栅仪等；2.课件和教学资料：包括宏观残余应力测定的原理、方法、步骤和实验操作技巧等。
