LED电子显示屏常见驱动方式介绍

四种LED开关电源驱动方式

4、过渡电压驱动
过渡电压驱动是另外一种LED开关电源的可选驱动方式，它是指电源电压值在LED管压降附近变动，可能时高时低。过渡电压驱动既要解决升压问题又要解决降压问题，也需要尽量小的体积和较低的成本，反极性电荷泵式变换器性前的一些大功率LED开关电源应用过程中比较常见，它指的是高于管压降的驱动，比如12V、24V的蓄电池等。高电压驱动需要解决降压问题，由于高电压驱动一般是由普通蓄电池供电，会用到比较大的功率，变换器的最佳电路结构是串联开关降压电路。
2、低压驱动
低压驱动是目前LED开关电源设计方面比较常见的一种驱动方式，它的具体含义指的是低于LED正向导通压降的电压驱动。在实际的运用过程中，低压驱动需要把电压升高到足以使LED导通且稳定的电压。便携式设备照明应用比如手机背光源、LED手电筒等。由于电池容量的限制一般不需要很大功率，但要求低成本体积小和高转换效率。这些应用中电荷泵升压变换器是最佳拓扑选择。
3、市电驱动
市电驱动是目前LED开关电源领域，尤其是LED照明领域中最有价值的供电方式，这也同样是半导体照明普及应用必须解决的问题。市电驱动LED需要解决降压和整流问题，还要有比较高的变换效率。另外还应该解决安全隔离问题，考虑到对电网的影响，还要解决电磁干扰和功率因素问题。对中小功率的LED，隔离式单端反激变换器是比较好的电路结构。对于大功率应用，该用桥式变换电路。

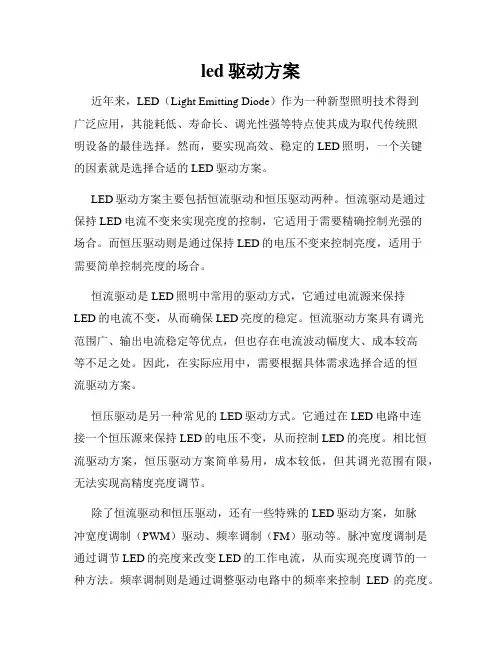

led驱动方案

led驱动方案近年来，LED（Light Emitting Diode）作为一种新型照明技术得到广泛应用，其能耗低、寿命长、调光性强等特点使其成为取代传统照明设备的最佳选择。

然而，要实现高效、稳定的LED照明，一个关键的因素就是选择合适的LED驱动方案。

LED驱动方案主要包括恒流驱动和恒压驱动两种。

恒流驱动是通过保持LED电流不变来实现亮度的控制，它适用于需要精确控制光强的场合。

而恒压驱动则是通过保持LED的电压不变来控制亮度，适用于需要简单控制亮度的场合。

恒流驱动是LED照明中常用的驱动方式，它通过电流源来保持LED的电流不变，从而确保LED亮度的稳定。

恒流驱动方案具有调光范围广、输出电流稳定等优点，但也存在电流波动幅度大、成本较高等不足之处。

因此，在实际应用中，需要根据具体需求选择合适的恒流驱动方案。

恒压驱动是另一种常见的LED驱动方式。

它通过在LED电路中连接一个恒压源来保持LED的电压不变，从而控制LED的亮度。

相比恒流驱动方案，恒压驱动方案简单易用，成本较低，但其调光范围有限，无法实现高精度亮度调节。

除了恒流驱动和恒压驱动，还有一些特殊的LED驱动方案，如脉冲宽度调制（PWM）驱动、频率调制（FM）驱动等。

脉冲宽度调制是通过调节LED的亮度来改变LED的工作电流，从而实现亮度调节的一种方法。

频率调制则是通过调整驱动电路中的频率来控制LED的亮度。

这些特殊的驱动方案在特定的应用领域具有独特的优势，如脉冲宽度调制可以实现高精度的亮度调节，频率调制可以实现低功耗的照明效果。

在选择LED驱动方案时，需考虑LED的工作电流、亮度调节范围、功耗、成本等因素。

同时，还需了解不同驱动方案的特点和适用场景，以便选取最适合自己需求的方案。

此外，还需要考虑驱动方案的稳定性和可靠性，确保LED的长期工作稳定。

综上所述，LED驱动方案在LED照明中起着至关重要的作用。

恰当选择和设计LED驱动方案，能够实现稳定、高效的LED照明，提升照明质量，并带来节能、环保的效益。

完整版Micro LED三种驱动方式对比

驱动电路为双晶体管单电容 (2T1C : 2 Transistor 1 Capacitor) 电路，如图2 所示Micro-LED 三种驱动方式对比Micro-LED 是电流驱动型发光器件，其驱动方式一般只有两种模式：无源选址驱动(PM : Passive Matrix ,又称无源寻址、被动寻址、无源驱动等等)与有源选址驱动(AM : Active Matrix ，又称有源寻址、主动寻址、有源驱动等 )，此文还延伸有源驱动的另一种半有源”驱动。

这几种模式具有不同的驱动原理与应用特色，下面将通过电路图来具体介绍其原理。

什么是PM 驱动模式无源选址驱动模式把阵列中每一列的 LED 像素的阳极(P-electrode)连接到列扫描线(Data Current Source)，同时把每一行的LED 像素的阴极(N-electrode)连接到行扫描线(Scan Line)。

当某一特定的第 Y 列扫描线和第X 行扫描线被选通的时候，其交叉点(X ，Y)的LED 像素即会被点亮。

整个屏幕以这种方式进行高速逐点扫描即可实现显示画面，如图 1所示。

S I 无源选址曲动方式这种扫描方式结构简单，较为容易实现。

但不足之处是连线复杂(需要X+Y 根连线)，寄生电阻电容大导致效率低，像素发光时间短(1场/XY)从而导致有效亮度低，像素之间容易串扰，并且对扫描信号的频率需求较高。

另外一种优化的无源选址驱动方式是在列扫描部分加入锁存器，其作用是把某一时刻第 X 行所有像素的列扫描信号(Y1， Y2…… Yn)提前存储在锁存器中。

当第 X 行被选通后，上述的 Y1-Yn 信号同时加载到像素上［3］。

这种驱动方式可以降低列驱动信号频率，增加显示画面的亮度和质量。

但仍然无法克服无源选址驱动方式的天生缺陷：连线庞杂，易串扰，像素选通信号无法保存等。

而有源选址驱动方式为上述困难提供了良好的解决方案。

什么是AM 驱动模式?在有源选址驱动电路中，每个Micro-LED像素有其对应的独立驱动电路，驱动电流由驱动晶体管提供。

led点阵屏驱动原理

led点阵屏驱动原理LED点阵屏驱动原理LED点阵屏是一种广泛应用于电子显示领域的显示设备，它由许多发光二极管（LED）组成的点阵阵列。

为了控制这些LED点亮或熄灭，我们需要使用驱动电路来提供适当的电压和电流。

LED点阵屏的驱动原理可以简单地概括为：控制LED点阵屏的每个LED的点亮状态，从而实现图形或文字的显示。

在驱动LED点阵屏之前，我们首先需要了解两个重要的参数：行和列。

行是指LED点阵屏的一条水平线，而列是指LED点阵屏的一条垂直线。

通过逐行逐列地控制每个LED的点亮状态，我们可以在点阵屏上显示出各种图形和文字。

为了实现驱动LED点阵屏的功能，我们通常使用集成电路作为驱动芯片。

这些驱动芯片内部集成了多个控制单元，每个控制单元对应一个LED。

通过控制单元的开关状态，我们可以控制对应LED的点亮或熄灭。

为了控制LED点阵屏的每个LED，我们需要分别控制每一行和每一列的电平信号。

一般情况下，行信号和列信号都是通过数字信号输出的，因此我们需要使用数字信号处理器（DSP）或微控制器来生成和控制这些信号。

具体来说，驱动LED点阵屏的过程一般分为以下几个步骤：1. 设置行和列的数量：首先，我们需要确定LED点阵屏的行和列的数量。

通常，这些信息会在驱动芯片的数据手册中给出。

2. 生成行信号：根据LED点阵屏的行数，我们需要生成相应数量的行信号。

这些行信号一般是通过控制单元的开关状态来实现的。

通过控制开关状态的时间和频率，我们可以实现对应行的点亮或熄灭。

3. 生成列信号：根据LED点阵屏的列数，我们需要生成相应数量的列信号。

这些列信号也是通过控制单元的开关状态来实现的。

通过控制开关状态的时间和频率，我们可以实现对应列的点亮或熄灭。

4. 控制信号输出：通过DSP或微控制器，我们可以根据需要控制行和列信号的输出。

根据具体的需求，我们可以实现不同的显示效果，比如静态显示、动态显示、闪烁等。

除了基本的驱动原理，还有一些其他的技术和特性与LED点阵屏的驱动相关。

LED电子显示屏驱动原理

LED电子显示屏驱动原理一、概述LED电子显示屏是一种广泛应用于室内外场所的显示设备，其驱动原理是通过控制LED灯的亮灭来实现图象、文字等内容的显示。

本文将详细介绍LED电子显示屏的驱动原理，包括硬件和软件两个方面。

二、硬件驱动原理1. LED灯的工作原理LED（Light Emitting Diode）是一种半导体器件，其具有单向导电性和发光特性。

当正向电压施加在LED芯片上时，电子与空穴结合，能量以光的形式释放出来，产生可见光。

根据不同的材料和掺杂方式，LED灯可以发出不同颜色的光。

2. LED电子显示屏的组成LED电子显示屏由多个LED灯组成的像素点阵列构成。

每一个像素点都有一个对应的LED灯，通过控制每一个LED灯的亮灭状态，可以实现各种图象、文字的显示。

常见的LED电子显示屏包括单色、双色和全彩三种类型。

3. 驱动电路LED电子显示屏的驱动电路主要包括LED驱动芯片、电源模块和信号输入模块。

LED驱动芯片负责控制LED灯的亮灭，电源模块提供稳定的电源供电，信号输入模块接收外部信号并将其转换为驱动芯片可以识别的信号。

4. 驱动方式LED电子显示屏的驱动方式主要有静态驱动和动态驱动两种。

静态驱动是将每一个像素点的亮灭状态直接通过驱动芯片控制，适合于小尺寸的LED显示屏。

动态驱动是将像素点按照一定的规律分组，通过逐行或者逐列的方式控制，适合于大尺寸的LED显示屏。

三、软件驱动原理1. 显示内容的生成LED电子显示屏的显示内容可以通过计算机软件生成。

常见的显示内容包括文字、图象、动画等。

用户可以通过编辑软件将需要显示的内容转换为对应的二进制码或者像素点信息。

2. 数据传输LED电子显示屏的数据传输主要通过串行通信方式进行。

驱动芯片接收计算机发送的数据，并将其解析成对应的控制信号，控制LED灯的亮灭。

常见的串行通信协议有SPI、I2C、DMX等。

3. 控制方式LED电子显示屏的控制方式可以通过本地控制和远程控制两种方式实现。

LED显示屏的几种驱动解决方案介绍

LED显示屏的几种驱动解决方案介绍1引言LED显示屏作为一项高科技产品引起了人们的高度重视，采用计算机控制，将光、电融为一体的大屏幕智能显示屏已经应用到很多领域。

LED显示屏的像素点采用LED发光二极管，将许多发光二极管以点阵方式排列起来，构成LED阵列，进而构成LED屏幕。

通过不同的LED驱动方式，可得到不同效果的图像。

因此驱动芯片的优劣，对LED显示屏的显示质量起着重要的作用。

LED驱动芯片可分为通用芯片和专用芯片。

通用芯片一般用于LED显示屏的低端产品，如户内的单、双色屏等。

最常用的通用芯片是74HC595，具有8位锁存、串一并移位存放器和三态输出功能。

每路最大可输出35mA的电流(不是恒流)。

一般IC厂家都可生产此类芯片。

由于LED是电流特性器件，即在饱和导通的前提下，其亮度随着电流大小的变化而变化，不是随着其两端电压的变化而变化。

因此，专用芯片的一个最大特点是提供恒流源。

恒流源可保证LED的稳定驱动，消除LED的闪烁现象。

下面将重点介绍LED显示屏的专用驱动芯片。

2专用芯片的主要参数和发展现状专用芯片具有输出电流大、恒流等基本特点，比较适用于要求大电流、画质高的场合，如户外全彩屏、室内全彩屏等。

专用芯片的关键性能参数有最大输出电流、恒流源输出路数、电流输出误差(bittobit，chiptochip)和数据移位时钟等。

1)最大输出电流目前主流的恒流源芯片最大输出电流多定义为单路最大输出电流，一般90mA左右。

电流恒定是专用芯片的基本特性，也是得到高画质的根底。

而每个通道同时输出恒定电流的最大值(即最大恒定输出电流)对显示屏更有意义，因为在白平衡状态下，要求每一路都同时输出恒流电流。

一般最大恒流输出电流小于允许的最大输出电流。

2)恒流输出通道恒流源输出路数有8位(8路恒源)和16位(16路恒源)两种规格，现在16位源占主流，其主要优势在于减少了芯片尺寸，便于LED驱动板(PCB)布线，特别是对于点间距较小的LED驱动板更有利。

LED驱动方式的选择

LED驱动方式的选择夏俊峰 2008.09早些年，很多人还不是很了解LED，不了解LED个体之间的参数差异，尤其是V F的差异，用一般的稳压源直接供电。

发生不少问题。

后来逐渐了解到了LED的特性，开始使用恒流源供电。

有不少人又走向极端，认为对LED的驱动，非恒流源不可。

其实，是用稳压源还是用恒流源，都不能走极端，应根据具体情况来取舍。

考虑到LED封装厂的产品等级产量的问题，LED应用方一般不可能得到只是一个规格等级范围的产品。

以白光LED的V F为例，以0.1V F范围分档，从2.8V～3.6V，共有8个档。

虽然用户每次往往接受3～4个档，图7 ▲这种开关式恒流电路，LED上的电流具有高频脉动成份，发光灯体会产生高频电磁辐射。

▲这种开关式恒流电路，多路恒流输出时，电源成本将较高。

▲ LED的数量、连接方式变化，电源的参数要重新调整。

调整必须由工程师不断试验确定。

1. 举例比较通过例子进一步说明图8和图9的驱动形式的优缺点。

例1：用6只1瓦级LED做灯，有不同人用下列不同的连接与工作方式：6只串联：a. 工作电流350mA； b. 工作电流300mA；c. 工作电流280mA；使用的LED的电压范围为3.0～3.3V。

采用图8的电路方式，至少需要3种规格的恒流电源；采用图9的电路方式，可以只需要1种规格的稳压电源和一种恒流IC。

例2：若有用4个LED串联，也有5个LED串联的灯具，LED的电压3.1～3.3V，同样是有三种电流工作，即共有6种灯具，用图8的电路方式，至少需要6种规格的恒流源；而用图9的电路，则可只需要一种规格的电源。

2. 附加功能比较用图7和图8的电路，不便进行调光。

图8有反馈电阻控制电流，但因采样反馈电阻非常小（通常小于1欧姆），这么小阻值的电阻制造上、成本上不便接受。

且此电阻与高压不隔离，经常接触调整，还有两个安全隐患问题——一个是人身安全；另一个是电阻的磨损，可能造成电路的不可预测性失效，甚至烧坏LED。

(完整版)Micro-LED三种驱动方式对比

Micro-LED三种驱动方式对比Micro-LED是电流驱动型发光器件，其驱动方式一般只有两种模式：无源选址驱动(PM：Passive Matrix，又称无源寻址、被动寻址、无源驱动等等)与有源选址驱动(AM：Active Matrix，又称有源寻址、主动寻址、有源驱动等)，此文还延伸有源驱动的另一种“半有源”驱动。

这几种模式具有不同的驱动原理与应用特色，下面将通过电路图来具体介绍其原理。

什么是PM驱动模式?无源选址驱动模式把阵列中每一列的LED像素的阳极(P-electrode)连接到列扫描线(Data Current Source)，同时把每一行的LED像素的阴极(N-electrode)连接到行扫描线(Scan Line)。

当某一特定的第Y列扫描线和第X行扫描线被选通的时候，其交叉点(X，Y)的LED像素即会被点亮。

整个屏幕以这种方式进行高速逐点扫描即可实现显示画面，如图1所示。

这种扫描方式结构简单，较为容易实现。

但不足之处是连线复杂(需要X+Y根连线)，寄生电阻电容大导致效率低，像素发光时间短(1场/XY)从而导致有效亮度低，像素之间容易串扰，并且对扫描信号的频率需求较高。

另外一种优化的无源选址驱动方式是在列扫描部分加入锁存器，其作用是把某一时刻第X行所有像素的列扫描信号(Y1，Y2… … Yn)提前存储在锁存器中。

当第X行被选通后，上述的Y1-Yn信号同时加载到像素上[3]。

这种驱动方式可以降低列驱动信号频率，增加显示画面的亮度和质量。

但仍然无法克服无源选址驱动方式的天生缺陷：连线庞杂，易串扰，像素选通信号无法保存等。

而有源选址驱动方式为上述困难提供了良好的解决方案。

什么是AM驱动模式?在有源选址驱动电路中，每个Micro-LED像素有其对应的独立驱动电路，驱动电流由驱动晶体管提供。

基本的有源矩阵驱动电路为双晶体管单电容(2T1C：2 Transistor 1 Capacitor)电路，如图2所示。

led驱动方案

led驱动方案在现代社会中，LED灯具的市场需求越来越大，这也催生了许多厂商的加入。

然而，研发一个高质量且经济实惠的LED驱动方案可不是一件容易的事情。

本文将介绍几种LED驱动方案以及它们各自的优缺点，希望能够给大家提供一些参考。

一、常见的1.1 恒压驱动恒压驱动是一种非常简单的模式，它解决了LED灯泡的电压问题，并使它们在过程中的增光保持恒定。

当然，这种方案也有一些限制，LED所需的功率或者电流必须非常低。

1.2 恒流驱动恒流驱动是在LED灯普及后出现的一种驱动方式。

它可以提供足够的电流，使LED灯发光，同时，也可以在大功率应用中为LED灯提供保护。

这种方案的优点是变化仅限于输入、输出和驱动电压之间的匹配度。

1.3 功率因数修正功率因数是测量电力线路效率的一项标准。

不理想的功率因数会使电线损失能量并浪费电能。

在这种情况下，功率因数修正技术成为了解决方法，同时也有效地减少了电能的浪费。

一、LED驱动方案的优缺点2.1 恒压驱动优点：能够提供代表灯泡最高限制电压的电压；温暖的光具有一定的质量以及盈亮效果。

缺点：不足以控制LED的输出亮度；当使用高电压时，LED可能会短路或者过热。

2.2 恒流驱动优点：使LED灯具消耗的电流保持不变；使光变得更加柔和，不会使眼睛受到刺激；有更长的使用寿命。

缺点：需要预留适当的保护裕度；更高的成本。

2.3 功率因数修正优点：提高了电能的使用效率；减少了电路损耗；使用更智能、更节能的电源。

缺点：价格较高。

三、LED驱动方案如何选择LED灯驱动方案可以根据具体情况选择。

如果预算允许，而且希望LED灯具具有更高的性能，并且使用寿命更长，那么恒流驱动或功率因数修正方案就是不错的选择。

然而，如果需要使用的LED灯泡只需要输出低功率，则恒压驱动方案可能更加合适。

最终选择何种方案还需看情况灵活决定。

总之，为了保证LED灯具的稳定性和安全性，选择合适的驱动方案是很有必要的。

从经济、安全和可靠性角度考虑，选择高质量的驱动方案，才能更好地实现期望的光效与服务寿命。

LED点阵显示屏驱动方案

LED 点阵显示屏驱动方案王宏民【摘　要】　LE D 半导体发光器件的驱动问题的解决方案。

如何处理由于应用量大、高度密集排列而造成可应用空间有限的问题。

设计控制驱动单元时要考虑设计、生产和调试成本。

同时要考虑系统的级联和可扩充性。

【主题词】　LE D 显示屏　控制驱动1　引言目前以LE D 半导体发光器件为显示介质的大型显示屏已广泛地被应用。

其控制驱动方式各种各样,也各具特色。

在LE D 发光管的驱动设计上也有许多的方式。

由于大型的点阵显示屏是由上万个或几十万个LE D 发光象元组成,这也就需要大量的驱动电路来支持。

那末驱动电路设计的好坏就直接影响系统的生产制造成本和显示的效果及系统的运行性能。

设计一个即能满足控制驱动要求,同时使用器件少成本底的单元控制驱动方案是必要的。

下面我们就以LE D8×8点阵模块(共阳极)为显示器件的显示屏为例,来论述一下几个驱动方案并加以比较。

众所周知以LE D8×8点阵模块为显示器件的显示屏其工作方式是扫描式的(1/8),驱动电路可分为行和列。

每一行的模块(可以是四个、六个或更多)的行可以并联形成八条行线,显示点阵的列数为8×并联的模块数。

由于控制等方面的原因一般是将一个较大的显示系统分为几个标准化的小单元。

每个小单元是完全一样的,这将有利于灵活组屏和方便生产调试。

对于标准单元的设计应本着这样的原则:较少的输入引入;方便的级联;针对这样的驱动单元我们来看一下几个设计方案。

2　串行控制驱动方式所谓串行控制驱动方式就是显示的数据是通过串行方式送入点(列)驱动电路。

其特点是单元内的线路连接简单,这给印刷电路板的设计带来了方便。

同时也减少了印刷电路板的布线密度,从而为生产和调试带来了有利的一面。

当然,单元的可靠性也相应的提高了。

串行控制驱动方式可选用的芯片有:MC4094、74LS595、74HC595、6B595、9094等等。

其中MC4094、74HC595均为C MOS 芯片,应与功率芯片结合使用;例如使用2803驱动芯片。

LED驱动方式

一目前，LED驱动电路大致可以分为：电阻降压驱动方式，线性稳压/恒流电源驱动方式，电荷泵驱动方式，DC-DC转换驱动方式。

电阻降压式LED驱动电路成本低、简单易行。

LED 是电流控制型器件，其导通压降相对较低，因此，最简单的方法是使用电阻限制LED的电流。

然而，此驱动方式不具备任何保护功能，且电阻消耗功率较大，电路效率较低。

线性LED驱动电路结构简单、实现方便，电路的核心是利用工作于线性区的功率三极管或MOSFFET作为一动态可调电阻来控制负载。

线性LED驱动电路输出线性直流电，可用于要求较高的场合，但由于线性电源的调整管工作在放大状态，因而发热量大，效率较低。

电荷泵驱动电路根据输出方式的不同有电压输出型和电流输出型两种：电压输出型电荷泵驱动电路输出恒定电压，电流输出型电荷泵驱动电路输出恒定电流。

电荷泵电路的最大优势是无须使用电感元件，具有成本低、噪声低、辐射EMI小以及控制能力强等优点。

然而，电路的效率会随着输入电压和输出电压的比例关系而变化，有时效率会低至70%以下，尤其是电压调节的电荷泵的效率往往不足70%。

因此，电荷泵式驱动电路在大功率LED驱动应用中受到了限制。

DC-DC转换驱动方式可分为：开关型LED恒流芯片驱动方式、非隔离式开关电源驱动方式、隔离式开关电源驱动方式。

非隔离式开关电源驱动方式，如降压型（Buck）和升压型（Boost）电路等，利用开关技术可获得较高的效率和较宽的电压范围。

然而，此类DC-DC变换器输入和输出共地，不能实现良好的电气隔离，因而并不适用于交流输入的场合。

隔离式开关电源驱动方式，如正激变换方式（Forward）和反激变换方式（Flyback）等，利用变压器进行输入与输出之间的隔离，并可采用工频交流电供电，具有效率高、适用性好、安全、可靠等优点，成为现阶段LED恒流驱动电路的首选。

二1)按驱动方式分，按LED驱动方式可分为恒流式和稳压式两大类。

(1)恒流式。

a.恒流电路输出的电流是恒定的，而输出的直流电压却随着负载阻值的大小不同在一定范围内变化。

LED显示屏的几种驱动方式到底什么是OLED

LED显示屏的几种驱动方式到底什么是OLED?OLED的英文全称为Organic Light Emitting Display，中文意思就是“有机发光显示技术”，这是一种全新显示技术。

它最大的特点是能自己发光——OLED 的正极是一个薄而透明的铟锡氧化物(ITO)，阴极为金属组合物，而将有机材料层(包括电洞传输层、发光层、电子传输层等)包夹在其中，形成一个“三明治”。

接通电流，正极的电洞与阴极的电荷就会在发光层中结合，产生光亮。

根据包夹在其中的有机材料的不同，会发出不同颜色的光。

为了形像说明oled构造，我们可以做个简单的比喻：每个oled单元就好比一块汉堡包，发光材料就是夹在中间的蔬菜。

每个oled的显示单元都能受控制地产生三种不同颜色的光。

oled与lcd一样，也有主动式和被动式之分。

被动方式下由行列地址选中的单元被点亮。

主动方式下，oled 单元后有一个薄膜晶体管（tft），发光单元在tft驱动下点亮。

主动式的oled 比较省电，但被动式的oled显示性能更佳。

与lcd做比较，会发现oled优点不少。

oled可以自身发光，而lcd则不发光。

所以oled比lcd亮得多，对比度大，色彩效果好。

oled也没有视角范围的限制，视角一般可达到160度，这样从侧面也不会失真。

lcd需要背景灯光点亮，oled只需要点亮的单元才加电，并且电压较低，所以更加省电。

oled的重量还比lcd轻得多。

oled所需材料很少，制造工艺简单，量产时的成本要比lcd到少节省20%。

不过现在oled最主要的缺点是寿命比lcd短，目前只能达到5000小时，而lcd可达10000小时。

同LCD一样，OLED也分为有源和无源两种。

最早出现的是无源OLED，它采用行列扫描的方式驱动相应的像素发光，形成屏幕显示，因此成本较低，工艺也比较简单，但由于刷新速度等问题，只用于小尺寸的显示屏；有源显示技术近似于目前的TFT液晶显示器，OLED发光材料集成在硅片上，每个像素都由一个晶体管驱动。

led驱动方案

led驱动方案LED (Light Emitting Diode) 是近年来广泛应用于照明、显示等领域的一种新型光源。

它具有高效、长寿命、环保等优点，越来越受到人们的关注和喜爱。

然而，作为一种电子元件，LED 也需要驱动方案来保证其正常工作。

在本文中，我们将探讨 LED 驱动方案的重要性以及不同的实现方法。

首先，让我们来了解一下为什么 LED 需要驱动方案。

与传统的白炽灯泡不同，LED 是一种电压敏感的光源。

为了使 LED 发光，我们需要在其正向电压下施加合适的电流。

而这个电流需要由外部设备来提供，即驱动方案。

驱动方案不仅要能够保证电流的稳定性和可调节性，还要兼顾光的亮度和色温等方面的要求。

在 LED 驱动方案中，最常见的一种是恒流驱动方式。

恒流驱动通过将电流控制在一个恒定的数值范围内，来确保 LED 的亮度稳定。

这种驱动方式的优势在于可靠性高、抗干扰能力强，并且可以实现对亮度的精确控制。

常见的恒流驱动电路包括线性恒流源和开关恒流源。

线性恒流源简单可靠，但效率较低，主要用于需求较低的场景，如小功率指示灯。

而开关恒流源则采用了开关电路的原理，效率更高，适用于大功率 LED 照明系统。

此外，还有一种常见的驱动方式是脉宽调制（PWM）。

脉宽调制是通过改变 LED 通电时间和停电时间之间的占空比来控制亮度。

这种方式适用于一些需要频繁调节亮度的场景，如室内照明和显示屏。

具体实现中，通常会使用微控制器或专用的 LED 驱动芯片来实现 PWM 驱动。

除了恒流驱动和脉宽调制，还有一些其他的 LED 驱动方案，如电流源-电压源混合驱动、调幅调光等。

这些方案一般适用于一些特殊的 LED 应用场景，需要根据具体需求进行选择。

在选择 LED 驱动方案时，需要综合考虑多个因素。

首先是功率需求，即需要驱动的 LED 是哪种功率级别的。

高功率 LED 通常需要采用高效率的驱动方案，以减少能量浪费。

其次是亮度和色温的要求，不同的应用场景对亮度和色温的要求也不一样，需要选择能够满足需求的驱动方案。

led驱动方案

LED驱动方案概述LED（Light-Emitting Diode）即发光二极管，是一种能够将电能转化为光能的电子器件。

由于LED具有发光效率高、寿命长、体积小等优点，因此在照明、显示、通信以及汽车等领域得到了广泛应用。

在LED应用中，驱动电路起着至关重要的作用，负责将电源提供的电能转化为合适的电流和电压，以保证LED的正常工作。

本文将介绍常见的LED驱动方案和其特点，供读者参考。

常见的LED驱动方案1. 电阻限流驱动电阻限流驱动是一种简单、低成本的LED驱动方案。

它通过串联电阻来限制通过LED的电流，从而实现对LED的驱动。

该驱动方案的优点是可靠性高、实现简单，但缺点是电阻会产生额外的功耗，且驱动电流与电源电压相关，对输入电源的稳定性要求较高。

2. 线性驱动线性驱动是一种常用的LED驱动方案，基于稳压电流源设计，可实现对LED的恒流驱动。

线性驱动器通常由电源、稳压器和电流调节器三部分组成。

该驱动方案的优点是驱动电流稳定、可靠性高，但缺点是效率较低，容易产生功耗较大的热量。

3. 开关驱动开关驱动是一种高效的LED驱动方案，常用的开关驱动器有恒定电流开关电源和恒定电压开关电源。

开关驱动器通过控制开关管的开关状态，调节电流或电压，使LED得到合适的驱动。

该驱动方案的优点是效率高、电源适应性强，但缺点是相对复杂，需要采用开关电源控制模块。

4. 定电流源驱动定电流源驱动是一种常见的LED驱动方案，它通过稳流器提供恒定电流给LED。

该驱动方案的优点是实现简单、电流稳定性高，但缺点是无法实现调光功能。

5. PWM调光驱动PWM调光驱动是一种常用的LED驱动方案，通过周期性改变电流或电压的占空比，实现对LED亮度的调节。

该驱动方案的优点是调光范围大、效率高，但需要支持PWM的电源和控制芯片。

LED驱动方案选择因素在选择LED驱动方案时，需要考虑以下几个因素：1. 功率要求LED的功率要求与工作环境和应用场景相关，需要根据实际需求选择适合的LED驱动方案。

LED电子显示屏扫描模式及原理介绍

LED电子显示屏扫描模式及原理介绍目前市场上led显示屏的驱动方式有静态扫描和动态扫描两种,静态扫描又分为静态实像素和静态虚拟，动态扫描也分为动态实像和动态虚拟；驱动器件一般用国产hc595，台湾mbi5026，日本东芝tb62726，一般有1/2扫，1/4扫，1/8扫，1/16扫。

LED显示屏扫描方式定义：在一定的显示区域内，同时点亮的行数与整个区域行数的比例。

室内单双色：一般为1/16扫描，室内全彩：一般是1/8扫描，室外单双色：一般是1/4扫描，室外全彩：一般是静态扫描。

举列说明：一个常用的全彩模组像素为168（2r1g1b）,如果用mbi5026驱动，模组总共使用的LED数量是：168*（2+1+1）=512，mbi5026为16位芯片，512/16=321、如果用32个mbi5026芯片，是静态虚拟2、如果用16个mbi5026芯片，是动态1/2扫虚拟3、如果用8个mbi5026芯片，是动态1/4扫虚拟如果板子上两个红灯串连4、用24个mbi5026芯片，是静态实像素5、用12个mbi5026芯片，是动态1/2扫实像素6、用6个mbi5026芯片，是动态1/4扫实像素在led单元板，扫描方式有1/16，1/8，1/4，1/2，静态。

如果区分呢？一个最简单的办法就是数一下单元板的led的数目和74hc595的数量。

计算方法：led的数目除以74hc595的数目再除以8=几分之一扫描实像素与虚拟是相对应的:简单来说，实像素屏就是指构成显示屏的红绿蓝。

三种发光管中的每一种发光管最终只参与一个像素的成像使用，以获得足够的亮度。

虚拟像素是利用软件算法控制每种颜色的发光管最终参与到多个相邻像素的成像当中，从而使得用较少的灯管实现较大的分辨率，能够使显示分辨率提高四倍。

随着LED电子显示屏的亮度不断提高以及尺寸越来越小，更多的LED电子显示屏进入室内将是一种趋势。

然而，由于LED亮度及像素密度的提高给LED屏的控制及驱动也带来新的更高的要求。

led 的三种驱动方式

2.1.2 白光LED 芯片的驱动方式
白光LED 驱动电路按照LED 连接方式的不同可分为三类：串联驱动、并联驱动、混联
驱动。

（1）串联驱动
图 2.3 是串联驱动的电路图。

流过每个LED 的电流相同，确保了每个白光LED 的亮度和
颜色达到最接近的匹配度。

电路中任何一个白光LED 断开时，其余LED 将全部熄灭；短路
时，若芯片是稳压驱动，则其余白光LED 的压降值增大，会减小余下LED 的使用寿命或直
接导致其损坏，若是恒流驱动，则不会对其余白光LED 造成影响
[16,17]。

串联驱动方式
（2）并联驱动
图2.4 并联驱动的电路图。

并联驱动的驱动电压比串联驱动的驱动电压小，但其驱动电
流却比串联驱动大得多。

由于LED 的不一致性，电路不能确保流过每个LED 的电流一样，使得每个LED 的亮度和颜色存在一定的偏差
[16,17]。

并联驱动电路当其中一个LED 短路时，其余LED 都熄灭；断开时，若是稳压驱动，则其余LED 正常工作，若是稳流驱动，则流经其余白光LED 的电流增大，容易损坏LED。

并联驱动方式
（3）混联驱动
图2.5 是混联驱动的电路图，可看出其混合了串联驱动与并联驱动。

当电路中连接的LED 数量较多时，若只采用串联方式，则要求LED 驱动芯片具有很高的输出电压，若只用并联方
式，则要求LED 驱动芯片具有很高的输出电流。

混联驱动可降低驱动电压和减小驱动电流[16,17]。

混联驱动方式。

LED基本连接方式与驱动方式以及调光方法

LED 基本连接方式与驱动方式比较LED 的基本连接方式有串联、并联和串并联混联三种基本的连接方式。

同时，驱动电路还有恒压驱动与恒流驱动两种驱动方式。

在使用时，应该根据使用的场合、LED 灯的数目等，合理地选择LED 灯串的连接方式以及驱动电路的形式，才能保证系统工作的稳定性与可靠性。

下面分别介绍三种不同的联接方式以及所适合的驱动电路的形式。

1) 串联方式LED 的串联驱动方式如图2-1所示。

图(b)中的齐纳管为保护作用，并用其反向击穿电压要大于LED 灯的正向导通压降。

采用此种连接方式，最大的优点是能够保证各个LED 灯上所流的电流大小一致，从而使各个灯的亮度能够保持高度的一致，但当灯串的数目比较多时，此种连接方式会要求驱动器输出很好的电压。

V+V- V+V-(a) (b)图2-1 LED 的串联驱动方式对于串联方式，如果采用恒压驱动的形式，当某一个LED 灯发生短路时，就会导致其他LED 灯上的电压增大，从而造成电流变化很大，而使亮度发生很大的变化，甚至过大的电流会烧坏LED 灯。

若采用恒流的驱动方式，则会克服这种缺陷。

然而，无论采用恒压还是恒流的驱动方式，一旦某一个LED 灯发生了开路，则整个LED 灯串都不能正常工作，解决方法是如图2-1(b)，给每一个LED 灯并联一个齐纳二极管，此齐纳二级管同时有保护LED 的作用。

2) 并联方式LED 的并联驱动方式如图2-2所示。

当驱动器的输出电压比较低时，适合采用此种连接方式，但同时这种方式要求驱动器能够提供比较大的驱动电流。

此种驱动方式的优点是当其中一个LED 发生开路时，不会影响其他LED 灯的正常工作。

图2-2 LED灯的并联驱动方式此种连接方式最大的缺点是各路间的电流一致性很差，从而造成各个LED 的亮度的不一致性，这是由于各大LED灯的正向导通压降的不匹配性造成的，因此采用此种连接方式，要选择一致性高的LED灯。

另外，此种连接方式适合采用恒压驱动，而不适合采用恒流驱动的形式。

LED驱动方式

DC-DC转换驱动方式可分为：开关型LED恒流芯片驱动方式、非隔离式开关电源驱动方式、隔离式开关电源驱动方式。非隔离式开关电源驱动方式，如降压型（Buck）和升压型（Boost）电路等，利用开关技术可获得较高的效率和较宽的电压范围。然而，此类DC-DC变换器输入和输出共地，不能实现良好的电气隔离，因而并不适用于交流输入的场合。隔离式开关电源驱动方式，如正激变换方式（Forward）和反激变换方式（Flyback）等，利用变压器进行输入与输出之间的隔离，并可采用工频交流电供电，具有效率高、适用性好、安全、可靠等优点，成为现阶段LED恒流驱动电路的首选。
目前，LED驱动电路大致可以分为：电阻降压驱动方式，线性稳压/恒流电源驱动方式，电荷泵驱动方式，DC-DC转换驱动方式。电阻降压式LED驱动电路成本低、简单易行。LED是电流控制型器件，其导通压降相对较低，因此，最简单的方法是使用电阻限制LED的电流。然而，此驱动方式不具备任何保护功能，且电阻消耗功率较大，电路效率较低。线性LED驱动电路结构简单、实现方便，电路的核心是利用工作于线性区的功率三极管或MOSFFET作为一动态可调电阻来控制负载。线性LED驱动电路输出线性直流电，可用于要求较高的场合，但由于线性电源的调整管工作在放大状态，因而发热量大，效率较低。电荷泵驱动电路根据输出方式的不同有电压输出型和电流输出型两种：电压输出型电荷泵驱动电路输出恒定电压，电流输出型电荷泵驱动电路输出恒定电流。电荷泵电路的最大优势是无须使用电感元件，具有成本低、噪声低、辐射EMI小以及控制能力强等优点。然而，电路的效率会随着输入电压和输出电压的比例关系而变化，有时效率会低至70%以下，尤其是电压调节的电荷泵的效率往往不足70%。因此，电荷泵式驱动电路在大功率LED驱动应用中受到了限制。
ห้องสมุดไป่ตู้

LED驱动方式理解

驱动方式就两种:恒流驱动和恒压驱动,这个应该不需要解释了吧,恒流驱动比较好,也比较贵，配置了更多的电气元件让电流可以保持恒定,增加led显示屏的使用寿命和稳定性。

2.动态控制和静态控制的区别.总结一下,区别就是,动态控制节省了驱动芯片的成本,节省了电(亮度小功率也小了,呵呵),同样规格同样灯管芯片的情况下,静态扫描比动态扫描的亮3.常用的扫描方式有以下几种,1/16扫,1/8扫,1/4扫,静态扫描,前面三种也就是动态扫描了,16行一扫,8行一扫,4行一扫4.扫描工作原理就是利用利用人眼的视觉暂留特性，在很短的时间周期内将LED显示屏的各行分别点亮。

就是屏幕上的灯实际并没有全亮,但是我们看上去却是全部亮着的,就和动画一样,慢了看上去就是一张一张画面的效果,快了就好像动起来一样。

至于想用肉眼去区别，那么除非特别有经验的可以粗略区分，但是如果要真正了解还是看厂家铭牌了！驱动方式就两种:恒流驱动和恒压驱动,这个应该不需要解释了吧,恒流驱动比较好,也比较贵，配置了更多的电气元件让电流可以保持恒定,增加led显示屏的使用寿命和稳定性。

2.动态控制和静态控制的区别.总结一下,区别就是,动态控制节省了驱动芯片的成本,节省了电(亮度小功率也小了,呵呵),同样规格同样灯管芯片的情况下,静态扫描比动态扫描的亮3.常用的扫描方式有以下几种,1/16扫,1/8扫,1/4扫,静态扫描,前面三种也就是动态扫描了,16行一扫,8行一扫,4行一扫4.扫描工作原理就是利用利用人眼的视觉暂留特性，在很短的时间周期内将LED显示屏的各行分别点亮。

就是屏幕上的灯实际并没有全亮,但是我们看上去却是全部亮着的,就和动画一样,慢了看上去就是一张一张画面的效果,快了就好像动起来一样。

至于想用肉眼去区别，那么除非特别有经验的可以粗略区分，但是如果要真正了解还是看厂家铭牌了！。
