杆件的变形形式
浅析材料力学四种基本变形的异同点
浅析材料力学四种基本变形的异同点公主岭市职业教育中心宋静辉机械基础高等教育中材料力学的研究范围主要限于杆件，即长度远大于宽度和厚度的构件。
作用远杆件上的外力有各种形式，但杆件的基本变形形式只有四种：拉伸或压缩（简称拉压）、剪切、扭转和弯曲。
这四种基本变形是材料力学的重点内容，构成了材料力学理论体系中的一个个独立部分，学生学习时后很容易混淆。
现分析和总结四种基本变形的异同点，便于学生学习和理解。
一、四种变形的不同点1.受力特点不同。
受拉伸或压缩的构件大多是等截面直杆，其受力特点是：作用在杆端的两外力（或外力的全力）大小相等，方向相反，力的作用线与杆件的轴线重合。
工程中的连接件（如铆钉、螺栓等）会发生剪切变形，其受力特点是：作用的构件两侧面上外力的全力大小相等，作用线平行且相距很近；另外，承受剪切作用的连接件在传力的接触面上同时还受挤压力作用。
机械中的轴类零件往往产生扭转变形，其受力特点是：在垂直于轴线的平面内，作用着一对大小相等、方向相反的力偶。
梁是机器设备和工程结构中最重要的构件，主要发生弯曲变形，其受力特点是:作用在梁上的外边与其轴线垂直.若这些外力只是一对等值反向的力偶时,则称为纯弯曲。
2.变形特点不同。
构件在外力作用下发生的几何形状和尺寸变化称为变形。
拉压变形的特点是杆件沿轴线方向伸长或缩短；剪切变形的变形特点是介于两作用之间的各截面有沿作用力方向发生相对错动的趋势；扭转变形的变形特点是轴的各截面绕轴线将由直线变成曲线。
3.内力不同。
物体内某一部分与另一部分间相互作用的力称为内力。
构件在受到外力作用的同时，其内部将产生相应的内力。
对于发生拉压变形的杠件，内力遍及整个杆体内部，因为外力的作用线与杆件的轴线重合，故分布内力的合力作用线也必与杆件轴线重合，这种内力称为轴力。
轴力或为拉力或为压力。
构件受剪切时的内力称为剪刀，剪力分布在剪切面上（受剪件中发生相对错动的截面），其分布比较复杂，在工程实力是一个截面平面内的力偶，其力偶矩称为截面上的扭矩。
直杆的基本变形
直杆的基本变形
1、 轴向拉伸与压缩
拉伸： 在轴向力大作用下，杠杆产生伸长变形 压缩： 在轴向力大作用下，杠杆产生缩短变形
受力特点：沿杆件轴向作用一对等值、反向的拉力或
压力
变形特点：杆件沿轴向伸长或者缩短。
公式：
Fn 表示横截面轴力 A 表示横截面积
2、 剪切 剪切：杆件受到一定垂直于杆轴方向的大小相等、方
向相反、作用线相距很近大外力作用做引起大变形。
受力特点：截面两侧受一对等值、反向、作用线相近
的横向力
变形特点：截面沿着力的作用方向很对错动。
3、 扭转
扭转：直杆在两端受到作用于杆断面的大小相等方向
想法大力矩（扭矩）作用，则发生扭转。
受力特点：在很截面内作用一对等值、方向的力偶 N F A σ=
变形特点：轴表面的纵线变成螺旋线。
4、弯曲
弯曲：杆件在垂直于其轴线的载荷作用下，使原为直线大轴线变成曲线的变形
受力特点：受垂直于梁轴线的外力或在轴线平面内作用的力偶
变形特点：使梁的轴线由直变弯。
材料力学第04章 杆件变形分析
例4-2 桁架是由1、2杆组成，
通过铰链连接，在节点A承受 铅垂载荷F=40kN作用。已知
杆1为钢杆，横截面面积
A1=960mm2，弹性模量 E1=200GPa，杆2为木杆，横 截面面积A2=2.5×104mm2， 弹性模量E2=10GPa，杆2的杆 长为1m。求节点A的位移。
M (x) EI 24
d2w/dx2与弯矩的关系如图所示，坐标轴w以向上为正。由
该图可以看出，当梁段承受正弯矩时，挠曲线为凹曲线，如
图（a）所示，d2w/dx2为正。反之，当梁段承受负弯矩时， 挠曲线为凸曲线，如图（b）所示，d2w/dx2为负。可见， d2w/dx2与弯矩M的符号一致。因此上式的右端应取正号，即
于梁的高度，剪力对梁的变形影响可以忽略不计，上式仍可
用来计算横力弯曲梁弯曲后的曲率，但由于弯矩不再是常量，
上式变为
1 M (x)
(x) EI
即挠曲线上任一点处的曲率与该点处横截面上的弯矩成正比，
而与该截面的抗弯刚度（flexural rigidity）EI成反比。
23
由高等数学可知，平面曲线w=w(x)上任一点的曲率为
15
对于扭矩、横截面或剪切弹性模量沿杆轴逐段变化的圆 截面轴，其扭转变形为
n
Tili
i1 Gi I Pi
式中，Ti、li、Gi与IPi分别为轴段i的扭矩、长度、剪切弹 性模量与极惯性矩，n为杆件的总段数。
16
2．圆轴扭转的刚度条件
在圆轴设计中，除考虑其强度问题外，在许多情况下对刚 度的要求更为严格，常常对其变形有一定限制，即应该满足 相应的刚度条件。
杆件受力变形的四种基本形式
杆件受力变形的四种基本形式
梁、柱、桁架和悬臂梁是结构力学中最常见的四种支撑件，它们受力变形的基本形式也是结构力学中最重要的内容之一。
首先，梁受力变形的基本形式是弯曲变形。
梁受力时，梁的中部会发生弯曲变形，两端会发生拉伸变形，而两端的变形量要比中部的变形量大得多。
其次，柱受力变形的基本形式是压缩变形。
柱受力时，柱的中部会发生压缩变形，两端会发生拉伸变形，而两端的变形量要比中部的变形量小得多。
第三，桁架受力变形的基本形式是拉伸变形。
桁架受力时，桁架的中部会发生拉伸变形，两端会发生压缩变形，而两端的变形量要比中部的变形量小得多。
最后，悬臂梁受力变形的基本形式是拱形变形。
悬臂梁受力时，悬臂梁的中部会发生拱形变形，两端会发生拉伸变形，而两端的变形量要比中部的变形量大得多。
以上就是梁、柱、桁架和悬臂梁受力变形的四种基本形式，它们是结构力学中最重要的内容之一，在结构设计中，我们必须正确理解这些变形形式，以便正确设计结构，使结构具有足够的强度和刚度。
第7章 杆件的变形与刚度
32Tmax ⋅180 4 32 × 2000 ×180 d ≥4 = ×103 = 83.5mm G[θ ]⋅ π 2 80 ×109 × 0.3π 2
该圆轴直径应选择：d =83.5mm.
[例2]图示圆轴，已知mA =1.4kN.m， mB =0.6kN.m， mC =0.8kN.m；d1 =40mm，d2 =70mm； l1 =0.2m，l2 =0.4m； [τ]=60MPa，[θ]=1°/m，G=80GPa；试校核该轴的强度和刚 度，并计算两端面的相对扭转角。 mC
D
解：本题应分4段考虑。 π D4 I P1 = I P 2 = 32
d
A
a
1
2
B 3 b b
4
a
C
32 π D3 Wt1 = Wt 2 = 16 d4 π D3 (1 − 4 ) Wt 3 = Wt 4 = 16 D
I P3 = I P 4 =
π
(D4 − d 4 )
0.5kN.m 0.3kN.m 0.8kN.m 4 1 2 3
16mC
⊕
○ 1kN.m
π [τ ]
16 × 2000 3 = ×10 6 π 60 ×10
3
= 55.4mm
mA A
mB
mC
⑵按刚度条件
l1
B l C 2
2kN.m
⊕
○ 1kN.m
θ max = T ⋅ 180 ≤ [θ ] (°/m) GI p π π 4 Tmax 180 IP = d ≥ ⋅ 32 G[θ ] π
d2
mA
d1
mB
解： ⑴按强度校核
C
l2
A l1 B
0.6kN.m
T1 16mB τ1 = = Wt1 π d13 16 × 600 = = 47.7 MPa < [τ ] 3 π ×4

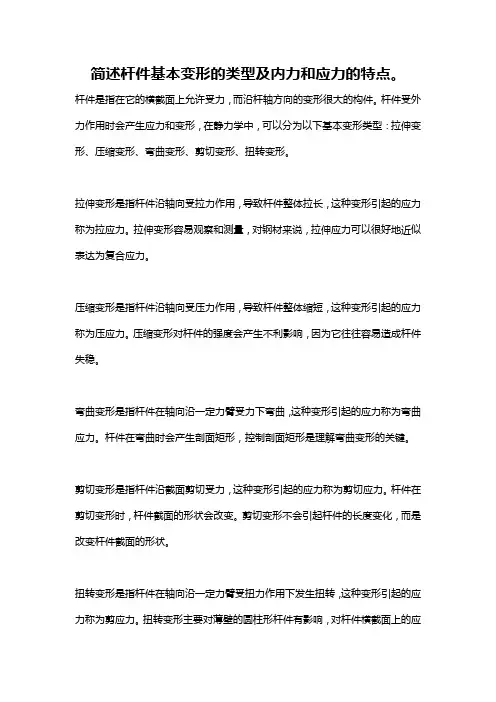

简述杆件基本变形的类型及内力和应力的特点。
简述杆件基本变形的类型及内力和应力的特点。
杆件是指在它的横截面上允许受力，而沿杆轴方向的变形很大的构件。
杆件受外力作用时会产生应力和变形，在静力学中，可以分为以下基本变形类型：拉伸变形、压缩变形、弯曲变形、剪切变形、扭转变形。
拉伸变形是指杆件沿轴向受拉力作用，导致杆件整体拉长，这种变形引起的应力称为拉应力。
拉伸变形容易观察和测量，对钢材来说，拉伸应力可以很好地近似表达为复合应力。
压缩变形是指杆件沿轴向受压力作用，导致杆件整体缩短，这种变形引起的应力称为压应力。
压缩变形对杆件的强度会产生不利影响，因为它往往容易造成杆件失稳。
弯曲变形是指杆件在轴向沿一定力臂受力下弯曲，这种变形引起的应力称为弯曲应力。
杆件在弯曲时会产生剖面矩形，控制剖面矩形是理解弯曲变形的关键。
剪切变形是指杆件沿截面剪切受力，这种变形引起的应力称为剪切应力。
杆件在剪切变形时，杆件截面的形状会改变。
剪切变形不会引起杆件的长度变化，而是改变杆件截面的形状。
扭转变形是指杆件在轴向沿一定力臂受扭力作用下发生扭转，这种变形引起的应力称为剪应力。
扭转变形主要对薄壁的圆柱形杆件有影响，对杆件横截面上的应
力会形成主剪应力，对杆件轴向则会形成附剪应力。
总之，不同的基本变形类型在不同的情况下都会对杆件产生应力和变形。
了解不同基本变形类型的特点对于设计杆件或者判断其受力状况都至关重要。
第三章材料力学的基本概念第六节杆件变形的基本形式
第三章材料力学的基本概念第六节杆件变形的基本形式有下列说法，________是错误的。
A．杆件的几何特征是长度远大于横截面的尺寸B．杆件的轴线是各横截面形心的连线C．杆件的轴线必是直线D．A+B+C下列说法________是正确的。
A．与杆件轴线相正交的截面称为横截面B．对于同一杆件，各横截面的形状必定相同C．对于同一杆件，各横截面的尺寸必定相同D．对于同一杆件，各横截面必相互平行下列说法________是正确的。
A．与杆件轴线相平行的截面称为横截面B．对于同一杆件，各横截面的形状必定相同C．对于同一杆件，各横截面的尺寸不一定相同D．对同一杆件，各横截面必相互平行不管构件变形怎样复杂，它们常常是由________种基本变形形式所组成。
A．3B．4C．5D．6不管构件变形怎样复杂，它们常常是轴向拉压、________、扭转和弯曲等基本变形形式所组成。
A．位移B．错位C．膨胀D．剪切不管构件变形怎样复杂，它们常常是轴向拉压、剪切、________和________等基本变形形式所组成。
A．错位/膨胀B．膨胀/弯曲C．弯曲/扭转D．扭转/位移在一对大小相等、方向相反的沿杆件轴线的外力作用下使杆件产生伸长变化的变形，称为________。
A．弯曲变形B．扭转变形C．轴向拉伸变形D．剪切变形在一对大小相等、方向相反的沿杆件轴线的外力作用下使杆件产生缩短变化的变形，称为________。
A．弯曲变形B．扭转变形C．轴向压缩变形D．剪切变形受拉压变形的杆件，各截面上的内力为________。
A．剪力B．扭矩C．弯矩D．轴力轴力的单位是________。
A．牛顿B．牛顿/米C．牛顿·米D．牛顿/米2关于轴力，下列说法中________是正确的。
①轴力是轴向拉压杆横截面上唯一的内力；②轴力必垂直于杆件的横截面；③非轴向拉压的杆件，横截面上不可能有轴向力；④轴力作用线不一定通过杆件横截面的形心。
A．①②B．③④C．①③D．②④受拉压变形的杆件，各截面上的应力为________。
机械基础第2版习题答案u2
第二单元直杆的基本变形练习题一、名词解释1．杆件杆件是指纵向（长度方向）尺寸远大于横向（垂直于长度方向）尺寸的构件。
2．内力在外力作用下，材料（或杆件）产生变形，杆件内部产生阻止变形的抗力称为内力。
3．应力杆件在外力作用下，其截面上单位面积上的内力称为应力。
4．应变应变是杆件在外力作用下其内部某一点的变形程度。
5．力学性能力学性能又称为机械性能，是指材料在外力作用下所表现出来的性能。
6．抗拉强度抗拉强度是指拉伸试样拉断前承受的最大标称拉应力。
7．塑性塑性是指金属材料在断裂前发生不可逆永久变形的能力。
8．扭转变形构件受到作用面与轴线垂直的外力偶作用时，各横截面绕轴线发生相对转动的现象，称为扭转变形。
9．弯曲变形杆件受到垂直于轴线的外力或作用面在轴线所在平面内的外力偶作用时，杆件的轴线将由直线变为曲线，这种变形称为弯曲变形。
10．交变应力随时间发生周期性变化的应力称为交变应力。
二、填空题1．杆件有两个主要几何要素，即横截面和轴线。
横截面是指垂直于杆件轴线方向的截面；轴线是指各横截面形心（几何中心）的连线。
2．根据载荷作用性质的不同，载荷分为静载荷、冲击载荷和交变载荷。
3．根据载荷作用形式的不同，载荷又可分为拉伸载荷、压缩载荷、弯曲载荷、剪切载荷和扭转载荷等。
4．杆件的基本变形形式主要有拉伸（或压缩）变形、剪切变形、扭转变形和弯曲变形。
5．通常将产生轴向拉伸变形的杆件称为拉杆，将产生轴向压缩变形的杆件称为压杆。
6．内力是杆件内部产生阻止变形的抗力，外力是作用于杆件上的载荷和约束力。
7．应力分为正应力和切应力。
8．材料的力学性能指标有强度、塑性、硬度、韧性和疲劳强度等。
9．从退火低碳钢的力（F）-伸长（l ）曲线图可以看出，拉伸试样从开始拉伸到断裂要经过弹性变形阶段、屈服阶段、变形强化阶段、缩颈与断裂四个阶段。
10．强度是材料在力的作用下，抵抗永久变形和断裂的能力。
11．材料在静拉伸试验中的强度指标主要有: 屈服强度、规定总延伸强度、抗拉强度等。
4.2_杆件变形的基本形式1
四、内力
• 外力：杆件所受其他物体的作用力都称为外力；包括 载荷和约束反力。 • 内力：构件受外力作用时，在产生变形的同时，在其 内部相邻部分之间产生的相互作用力称为内力。 • 轴力：轴向拉、压杆产生的内力称为轴力。用字母 FN表示。 • 注意：内力随外力的增加而增加，当达到某一限度时， 就会引起构件的破坏。
杆件变形-扭转
杆件变形-扭转
薄壁圆管的扭转
变形现象：
(1)圆周线绕轴线相对转 动 (2)圆周线的大小和间距 不变 (3)各纵线倾斜同一角度 (4)矩形网格变为平行四 边形 近似认为管内变形 与管表面变形相同
杆件变形-弯曲
1、概念
杆件承受垂直于其轴线方向的外力,或 在其轴线平面内作用有外力偶时, 杆的轴 线变为曲线.以轴线变弯为主要特征的变形 称为弯曲。 作用于这些杆件上的外力垂直于杆件的轴 线，使原为直线的轴线变形后成为曲线， 这种方式的变形称为弯曲变形。
材料拉伸与压缩时的力学性能
金属材料的力学性能：指金属材 料在外力的作用下所表现出来的性 能。一般是通过实验来测定的。
一、拉伸实验：
1、拉伸试件和实验条件 1）标准试件： l=10 d 和 l=5 d （对圆截面试样） l为标距 A为横截面面积 d为横截面直径 2)实验条件：常温、静载
拉伸
压缩
许用应力和安全系数
1）极限应力：材料丧失正常工作能力时的应力，称为极限 应力。 塑性材料的极限应力为屈服极限σs；脆性材料的极限应力为 强度极限σb。 2）许用应力：将极限应力除以一个大于1的系数n作为工作 时的允许的最大应力，这个应力称为许用应力。用[σ]表示。 塑性材料：[σ]=σs/n ； 脆性材料：[σ]=σb/n； 安全系数：反映了材料的强度储备情况；安全系数一定大于 1。n过大，造成学浪费；n过小安全得不到保证，甚至造 成事故。
材料力学 杆件的变形计算
40kN A
60kN B
20kN C
400
400
9
40kN A
60kN B
20kN
C
1）求出轴力，并画出轴力图
400
400
FN KN 40
2）求伸长量
+
x l l AB lBC
－
20
l AB
FNABl AB EAAB
40 10 3 400 200 10 3 800
0.1mm
伸长
lBC
ቤተ መጻሕፍቲ ባይዱ
FNBC l BC EABC
x0 x
5、杆的横向变形：
ac ac ac
6、x点处的横向线应变：
ac
ac
2
二、拉压杆的弹性定律
1、等内力拉压杆的弹性定律
P
P
2、变内力拉压杆的弹性定律
NN（(xx)）
x dx 内力在n段中分别为常量时
dL PL A
dL PL NL EA EA
※“EA”称为杆的抗拉压刚度。
(dx) N ( x)dx EA( x)
C
C2
C1
因此，C节点变形后将位于C3点
C3 C0
由于材料力学中的小变形假设，可
以近似用C1和C2处的圆弧的切线来代替 圆弧（以切代弧法），得到交点C0
14
[解]
1）分析节点C,求AC和BC的轴力（均预
A
先设为拉力）
F
B
30oC2
C
C1
y
FAC
F
30
FBC
C x
FAC sin 30 F 0 FAC 2F 80kN 拉 伸长
是刚刚走到这个知识领域的边缘，然而一旦对它有了充分的认 识，就将会在我们面 前展现出一个迄今为止只被人们神话般
轴向拉(压)杆的变形
轴向拉（压）杆的变形
1.4 泊松比
实验表明，对于同一种材料，当应力不超过比例极
限时，横向线应变与纵向线应变之比的绝对值为常数。比
值ν称为泊松比，亦称横向变形系数。即
(5-9a)
由于这两个应变的符号恒相反，故有
ε'=-νε
(5-9b)
泊松比ν是材料的另一个弹性常数，由实验测得。工
程上常用材料的泊松比见表5-1。
轴向拉（压）杆的变形
工程力学
引入比例常数E，则上式可写为 （5-7）
上式称为胡克定律，这是胡克定律的另一形式。 由式（5-7）可看出，EA越大，杆件的变形Δl就越小，故称EA 为杆件抗拉（压）刚度。工程上常用材料的弹性模量见表5-1。
轴向拉（压）杆的变形
1.3 横向变形
在轴向力作用下，杆件沿轴向的方向伸长（缩 短）的同时，横向尺寸也将缩小（增大）。设横向 尺寸由b变为b1，如图5-8(b)所示，Δb= b1-b，则 横向线应变为
工程力学
轴向拉（压）杆的变形
轴向拉伸（或压缩）时，杆件的变 形主要表现为沿轴向的伸长（或缩短）， 即纵向变形。由实验可知，当杆沿轴向 伸长（或缩短）时，其横向尺寸也会相 应缩小（或增大），即产生垂直于轴线 方向的横向变形。
轴向拉（压）杆的变形
1.1 纵向变形
设一等截面直杆原长为l，横截面面积为A。在轴向拉力F 的作用下，长度由l变为l1，如图5-8（a）所示。杆件沿轴线方 向的伸长为Δl=l1－l，拉伸时Δl为正，压缩时Δl为负。
图5-8
轴向拉（压）杆的变形
杆件的伸长量与杆的原长有关，为了消除杆件长度 的影响，将Δl除以l，即以单位长度的伸长量来表征杆件 变形的程度，称为线应变或相对变形，用ε表形
第5章 杆件的轴向拉伸与压缩变形
x轴所围成的区域。 （2）轴力的方向： FN正值画在x轴的上方，负值画在x轴的下方
，图形区域内部用垂直于x轴的均匀的竖线布满，并在图线区域内标 上（表示正）或－（表示负）符号。 （3）图线要对齐：轴力图一定要画在受力图的正下方，并且轴力 图线的突变位置要和外力作用点的位置对齐。分段时以相邻两个外力 的作用点分段。
加大到一定限度时，构件就会破坏，因而内力与构件的强度、刚度是
密切相关的。由此可知，内力是材料力学研究的重要内容。
第5章 杆件的轴向拉伸与压缩变形
使5用.2规.2范说截明面法
截面法是材料力学中求解内力的基本方法，是已知构件外力确定
内力的普遍方法。
如图5-2a所示，杆件在外力作用下处于平衡状态，若求截面 上
、吉帕（GPa）。
第5章 杆件的轴向拉伸与压缩变形
使5用.4规.2范说杆明件轴向拉压时横截面上的正应力
为了求得横截面上任意一点的应力，必须了解内力在截面上的分
布规律。
如图5-7所示，取一等截面直杆，在杆件上画上与杆轴线垂直且
等间距的横向线ab和cd，再画上与杆轴线平行且等间距的纵向线，
然后沿杆的轴线作用一拉力F，使杆件产生轴向拉伸变形。 观察杆件 变形前后的形状可知：横向线在变形前后均保持为直线，且都垂直于
时，杆件受压缩短，其轴力取负。
轴力的正负规定可简记为“背离所求截面取正；指向所求截面
取负”或“使杆件受拉取正；使杆件受压取负”。对于方向未知的轴
力，通常按正向假设，若计算结果为正，则实际方向与假设方向相同
；若计算结果为负，则实际方向与假设方向相反。
1-10杆件变形的基本形式
1－10杆件变形的基本形式作用在杆上的外力是多种多样的，杆件相应产生的变形也有各种形式。
经过分析，杆的变形可归纳为四种基本变形的形式，或是某几种基本变形的组合。
四种基本变形的形式计有：1． 拉伸或压缩(tension and compression) 这类变形是由大小相等、方向相反，作用线与杆件轴线重合的一对力所引起的，表现为杆件的长度发生伸长或缩短，杆的任意两横截面仅产生相对的纵向线位移。
下图表示一简易起重吊车，在载荷 F的作用下，斜杆承受拉伸而 水平杆承受压缩。
此外起吊重物的吊索、桁架结构中的杆件、千斤顶的螺杆等都属于拉伸或压缩变形。
F1F22．剪切(shear) 这类变形是由大小相等、方向相反、作用线垂直于杆的轴线且距离很近的一对横力引起的，其变形表现为杆件两部分沿外力作用方向发生相对的错动。
下图表示一铆钉连接，铆钉穿过钉孔将上下两板连接在一起，板在拉力F作用下，而铆钉本身承受横向力产生剪切变形，（图（b））。
机械中常用的连接件如键、销钉、螺栓等均承受剪力变形。
3．扭转(torsion) 这类变形是由大小相等，转向相反，两作用面都垂直于轴线的两个力偶引起的，变形表现为杆件的任意两横截面发生绕轴线的相对转动（即相对角位移），在杆件表面的直线扭曲成螺旋线。
例如，汽车转向轴在运动时发生扭转变形。
此外汽车传动轴、电机与水轮机的主轴等，都是受扭转的杆件。
4．弯曲(bending) 这类变形是由垂直于杆件的横向力，或由作用于包含杆轴的纵向平面内的一对大小相等、转向相反的力偶所引起的，表现为杆的轴线由直线变为曲线。
工程上，杆件产生弯曲变形是最常遇到的，如火车车辆的轮轴（见下图）、桥式起重机的大梁、船舶结构中的肋骨等都属于弯曲变形杆件。
机械中的零部件大多数同时承受几种基本变形，例如机床的主轴工作时承受弯曲、扭转与压缩三种基本变形的组合，钻床主柱同时承受拉伸与弯曲变形的组合，这种情况称为组合变形。
我们先依次分别讨论杆件在四种基本变形下的强度和刚度，然合再讨论组合变形时的强度和刚度问题。
杆件受力的基本形式
杆件受力的基本形式
杆件受力的基本形式可以归纳为以下四种：
1.拉伸或压缩：这类变形是由大小相等、方向相反的力引起的，力的作用线与杆件轴线重合。
在变形上表现为杆件长度的伸长或缩短。
截面上的内力称为轴力。
横截面上的应力分布为沿着轴线反向的正应力。
整个截面应力近似相等。
2.剪切：这类变形是由大小相等、方向相反、力的作用线相互平行的力引起的。
剪切力会使得杆件产生剪切变形，例如断裂或扭曲。
3.扭转：这类变形是由大小相等、方向相反、作用面都垂直于杆轴的两个力引起的。
扭转力会使得杆件产生旋转或扭曲变形。
4.弯曲：这类变形由垂直于杆件轴线的横向力，或由包含杆件轴线在内的纵向平面内的一对大小相等、方向相反的力引起。
弯曲力会使得杆件产生弯曲变形，如拱起或凹陷。
《杆件的四种基本变形及组合变形、 直杆轴向拉、压横截面上的内力》教学设计
《杆件的四种基本变形及组合变形、直杆轴向拉、压横截面上的内力》教学设计课题 3.1杆件四种基本变形及组合变形教学时间2课时教学目标知识与技能认识杆件的基本变形和组合变形；过程与方法通过分析工程实例、生活实例中的受力及变形掌握杆件的基本变形的受力及变形特点；情感、态度、价值观通过分析工程结构中的受力及变形并口头描述，培养归纳、总结、语言表达的能力；教学重点1、杆件的基本变形受力特点、变形特点；教学难点1、杆件力学模型的理解2、杆件四种基本变形的区分教学内容及其过程学生活动教师导学一、引入手拉弹簧弹簧会发生什么变化？小朋友双臂吊在单杠上，人双手撑地倒立起来，胳膊都有什么样的感觉，胳膊的形状有改变吗？二、导学提纲3.1杆件四种基本变形及组合变形1.杆件是指其纵向长度远大于横向尺寸的构件，轴线是直线的杆件称为直杆。
2. 轴向拉伸和压缩受力特点是直杆的两端沿杆轴线方向作用一对大小相等、方向相反的力；变形特点是在外力作用下产生杆轴线方向的伸长或缩短。
3. 产生轴向拉伸变形的杆件，其当作用力背离杆端时，作用力是拉力（图a）；产生轴向压缩变形的杆件，其作用力指向杆端，作用力是压力，（图b）。
4. 剪切变形的受力特点是作用在构件上的横向外力大小相等、方向相反、作用线平行且距离很近。
5. 剪切变形的变形特点是介于两横向力之间的各截面沿外力作用方向发生相对错动。
6. 剪切面是指两横向力之间的横截面，破坏常在剪切面上发生。
7. 扭转变形的受力特点：在垂直于杆轴线的平面内，作用有大小相等、转向相反的一对力偶。
8. 扭转变形的变形特点：各横截面绕杆轴线发生让同学来回答弹簧、胳膊的受力和形状改变。
1、自主学习自学教材、自主完成导学提纲，记录疑点或无法解决的问题，为交流作准备。
2、组内交流在小组长的组织下，有序开展交流与探讨，共通过引导学生回答问题，引出物体在力的作用下变形是客观存在的，进入课题。
当有学生问到，或对有兴趣的学生可适当介绍如下关系：1、布置前置作业课前精心预设前置作业，（由导学提纲、探究与感悟组成）组织学生自主学习。
材料力学 杆件的变形计算
B
30oC2
C
C1
1.44mm
胡：请问，“ 弛其弦，以绳缓援之” 是什么意思 ?
郑：这是讲测量弓力时，先将弓的弦 松开，另外用绳子松松地套住弓 的两端，然后加重物，测量。
胡：我明白了。这样弓体就没有初始应力，处于自然状态。
郑：后来，到了唐代初期，贾公彦对我的注释又作了注疏，他说： 郑又云假令弓力胜三石，引之 中三尺者，此即三石力弓也。
400
400
FN KN 40
2）求伸长量
+
x l l AB lBC
－
20
l AB
FNABl AB EAAB
40 10 3 400 200 10 3 800
0.1mm
伸长
lBC
FNBC l BC EABC
20103 400 0.167mm
200103 240
缩短
l lAB lBC 0.1 0.167 0.067mm 缩短
A
1m
F
B
30o
C
分析
A
B
通过节点C的受力分析可以判断AC 杆受拉而BC杆受压，AC杆将伸长，而 F BC杆将缩短。
构件四种基本变形-受力特点
纵向纤维：构件由下部至上部，纵向纤维从伸长或压缩逐渐过渡到压缩或伸长，且上、下边缘的变化最大；截面中部有一既不伸长也不压缩的中性层。
横截面：各横截面发生了不同程度的位移和绕截面中性轴的微小转动。
剪力、弯矩
FS、M
纵向纤维：伸长或缩短均相等。
横截面：发生了沿外力作用方向的相对位移。
轴力
FN
剪切变形
受剪构件
铆钉、螺杆
杆件受一对大小相等、方向相反、作用线平行及相距很近的横向力作用
1、宏观变形：在两个力作用中间被剪断。
2、微观变形：介于两横向之间的各横截面沿外力作用方向发生相对错动。
剪力
FS
扭转变形
受扭构件
轴、雨篷梁
杆件两端垂直杆轴线平面内受到一对大小相等、方向相反的力偶作用
1、宏观变形：构件表面的纵向水平线倾斜了一个角度。
2、微观变形：各横截面绕杆轴线发生了沿力偶作用方向的相对转动。
扭矩
T
弯曲变形
（平面弯曲）
受弯构件
梁、板
杆件受到通过杆轴线平面内的力偶作用、或受到垂直于杆轴线的横向力（集中力、均布荷载）作用
1、宏观变形：构件出现了上凹下凸或下凹上凸，轴线由直线变成曲线。
四种构件基本变形汇总
基本变形类型
构件名称
典型构件
受力特点
（受力后构件保持平衡）
变形特点
（符合平面假设）
产生内力
轴向拉伸、压缩变形
轴向拉伸、压缩构件
轴压柱
杆件两端沿轴线方向作用一对大小相等、方向相反的轴向力作用
1、宏观变形：
受拉时，杆件伸长、截面变小；
受压时，杆件缩短、截面变大。
2、微观变形：（符合平面假设）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图3.3
图3.4
上一页
返回
3.2.2 杆件的变形形式
（2） 组合变形的常见形式 组合变形 ：在复杂外载作用下，构件的变形会 包含几种简单变形，当几种变形所对应的应力属同 一量级时，不能忽略，这类构件的变形称为组合变 形。 工程中常见的组合变形模式有斜弯曲、偏心压 缩（拉伸）、弯扭、拉（压）弯等。
上一页
返回
3.3 材料力学中的几个 重要概念
上一页
返回
3.3.1. 内
力
材料力学中的内力，是指物体内部各 部分之间因外力而引起的附加相互作用力， 即“附加内力”。
上一页
返回
3.3.2. 截面法
截面法是材料力学分析内力的 基本方法。 如图3.6所示，用截面假想地 把杆件分成两部分， 以显示并确定内力的方法称为 截面法。 截面法计算杆件内力过程中的 四个要点： 切开：沿所求截面假想地将杆 图3.6 件切开； 取出：取出其中任意一部分作为研究对象； 替代：以内力代替弃去部分对选取部分的作用； 平衡：列平衡方程求出内力。 注意：在使用截面法求内力是时，杆件在被截开前，静力学中的 力系等效代换及力的可传性原理是不适用的。
上一页
返回
3.3.4. 应
变
（1）变形 杆件在荷载作用下，其形状和尺寸发生变化的现象称之为变形。 （2）应变 应变是用以表明由外力所引起的变形体的内部的单位尺寸变化、 形状变化或体积变化的重要名词。 应变是衡量变形的尺度，通常把应变分为线应变和角应变两类， 线应变和角应变是度量一点处变形程度的两个基本量。 单位长度的变形称为线应变，用符号ε表示，如图3.10（a）所示； 单元体相邻棱边所夹直角的改变量，称为角应变或切应变，用γ表示， 如图3.10（b）所示。
Sz A dSz A ydA Sy A dS y A zdA
(3-5) 图3.11
单元3
教学目标：
材料力学基础知识
1. 了解材料力学的研究对象及任务，了解杆件变形的分类情况； 2. 理解强度、刚度、稳定性、内力、应力、应变、静矩、惯性矩等 的概念； 3. 掌握组合图形的形心位置确定，理解惯性矩的平行移轴定理。
本单元内容
3.1
材料力学的研究对象及任务
3.2
杆件及其变形形式
3.3
材料力学中的几个重要概念
上一页
返回
3.3.3. 应
力
（1）应力的概念 内力在截面上一点处的分布集度称为应力。 （2）应力的分类 应力p又称为全应力，它是一个矢量，其方向与内力的方向 相同。在材料力学中，通常将全应力p分解为沿截面法线方向的 分量σ和与截面相切的分量τ，其中σ称为正应力，τ称为剪应力。 （3）应力的单位 应力的量纲是[力]／[长度] 2 ，应力的基本单位是“帕斯卡”， 简称帕 (Pa)，1Pa＝1N/m 2。常用单位是兆帕(MPa)，1MPa=10 6 Pa，另外应力的单位还有吉帕(GPa)，1GPa=10 9Pa 。
上一页
返回
3.2
杆件及其变形形式
上一页
返回
3.2.1 杆
件
实际的工程结构中，许多受力构件如桥梁、汽车传 动轴、房屋的梁、柱等，其长度方向的尺寸远远大于横 截面尺寸，这一类的构件在材料力学的研究中，通称为 杆件。 杆的所有横截面形心的连线，称为杆的轴线，若轴 线为直线，则称为直杆；轴线为曲线，则称为曲杆。所 有横截面的形状和尺寸都相同的杆称为等截面杆；否则 称为变截面杆。材料力学主要研究对象为等截面直杆。
图3.2
上一页
返回
3.2.2 杆件的变形形式
③ 扭转 当在杆件的两端截面内施加大小相等、方向相反的力 偶时，杆件将产生扭转变形，如图3.3所示。 ④ 平面弯曲 当外力施加于杆的某个纵向平面内并垂直于杆的轴线， 或者在某个纵向平面内施加力偶时，杆件轴线将由直线变 成曲线，如图3.4所示，这种变形称为平面弯曲。
图3.10
上一页
返回
3.4
平面图形的几何性质
平面图形的几何性质是影响杆件承载能力的重要因素，杆 件的应力和应变不仅与杆件的内力有关，而且还与杆件截面的 横截面面积、惯性矩、抗弯截面模量、极惯性矩等平面图形的 几何性质密切相关。平面图形的几何性质纯粹是一个几何问题， 但它是计算杆件强度、刚度、稳定性等问题中必不可少的几何 参
材料力学的研究对象 及任务
上一页
返回
3.1.1 材料力学的研究对象
材料力学的研究对象是变形固体。 由各种固体材料制成的构件，在荷载作用下将产生变形，统 称为变形固体。 变形固体的基本假设： （1）连续性假设 即认为组成构件的物质毫无空隙地充满到整个构件的几何容 积内。 （2）均匀性假设 即认为材料的各个部分的力学性能完全相同。 （3）各向同性假设 即材料在各个方向的力学性能完全相同。 （4）小变形假设 在材料力学中，认为构件受力后的变形量与构件原始尺寸相 比是极其微小的。 综上所述，材料力学研究的是均匀连续的、各向同性的理想 弹性体，且限于小变形范围。
上一页
返回
3.2.2 杆件的变形形式
（1）杆件变形的基本形式 ① 轴向拉伸与压缩 当作用于杆件的外力合力的作用线与杆件的轴线 重合，杆将产生轴向拉伸或压缩变形，如图3.1所示。 ② 剪切 当杆件受到一对大小相等、方向相反、作用线相 距很近并垂直杆轴的外力作用时，将产生剪切变形， 如图3.2所示。
图3.1
上一页
返回
3.4.1 静
3.4.1.1静矩的定义
矩
一任意形状的平面图形如图3.11所示，面积 为A，在平面图形所在平面内内任意选取一个平 面坐标系zoy，在坐标(z,y)处取微面积dA，则微 面积dA与坐标y(或坐标z)的乘积称为微面积dA 对z轴(或对y轴)的静矩，记作dSz(或dSy)。 平面图形对z轴的静矩用Sz表示，平面图形 对y轴的静矩用Sy表示。我们定义
上一页
返回
3.1.2 材料力学的研究任务
材料力学的研究任务是：在保证构件满足强度、 刚度和稳定性要求的前提下，以最经济的代价为构件 选择最适合的材料、确定合理的截面形状及尺寸，提 供必要的理论基础、计算方法和实验技术。 构件在外力作用下抵抗破坏的能力称为构件的强 度。 构件在外力作用下抵抗变形的能力称为构件的刚 度。 构件维持原有平衡状态的能力称为构件的稳定性。
