郑州炜盛ZH03激光粉尘传感器

粉尘传感器产品规格书 DC00-F05N-01说明书

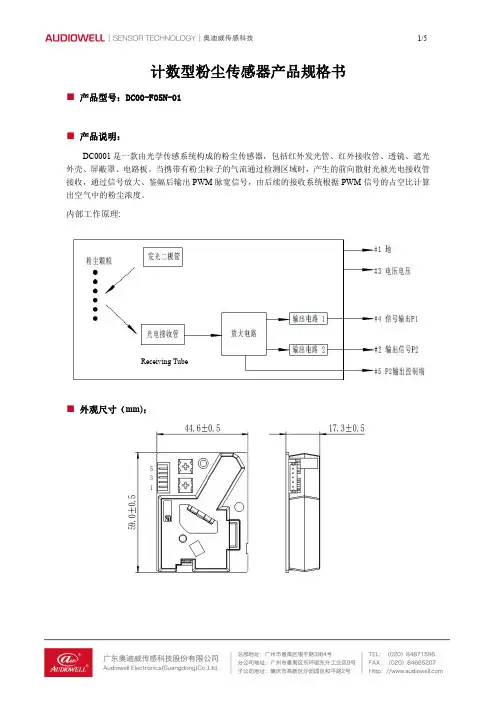

计数型粉尘传感器产品规格书■产品型号：DC00-F05N-01■产品说明：DC0001是一款由光学传感系统构成的粉尘传感器，包括红外发光管、红外接收管、透镜、遮光外壳、屏蔽罩、电路板。

当携带有粉尘粒子的气流通过检测区域时，产生的前向散射光被光电接收管接收，通过信号放大、鉴幅后输出PWM 脉宽信号，由后续的接收系统根据PWM 信号的占空比计算出空气中的粉尘浓度。

内部工作原理:■外观尺寸（mm)：Receiving Tube■端子连接图：引脚序号符号引脚定义#1GND地线#2P2输出（P2）#3Vcc电源输入Input（5VDC，90mA）#4P1输出（P1)#5NC P2控制端说明：1、输出脚P1：此脚位为普通输出脚位，灵敏度已预设定，最小粒子检出能力为1μm；2、输出脚P2：此脚位为可调输出脚位，灵敏度可通过控制脚来调整，默认为P1脚输出的2.5倍，即最小粒子检出能力为2.5μm；3、控制脚#5：通过在此脚与GND间加一个电阻可调整P2的最小粒子检出水平，调整电阻值可调整P2的灵敏度。

控制脚接地电阻值输出脚P2的敏感度NULL默认敏感度（2.5μm以上）150K半敏感（2μm以上）27K与输出脚P1具有相同的敏感度■电气性能参数：⑴绝对最大额定参数(T=25℃)参数符号范围单位电源电压Vcc-0.3to+7V工作温度Topr-10to45℃存储温度Tstg-30to60℃工作湿度Hopr0to95%RH存储湿度Hstg0to95%RH⑵传感器特性曲线传感器特性曲线注：低脉冲率：RT=LT/UT*100%（低脉冲率=低脉冲所占时间/单位时间*100%）脉宽输出波形PWM⑶传感器操作参数编号项目内容1动作电源电压DC5V±5％（CN1:Pin1=GND,Pin3=+5V）纹波电压30mV以下2消耗电流90mA3尺寸W59×H45×D18（mm）4质量约24g5检知粒子直径约1μm以上6检知浓度范围0~8000pcs/283ml7输出方式负逻辑脉冲输出。

炜盛电子 ZH03B激光粉尘传感器使用说明书

激光粉尘传感器（型号：ZH03B）使用说明书版本号：2.0实施日期：2017-11-23郑州炜盛电子科技有限公司Zhengzhou Winsen Electronic Technology Co., Ltd声明本说明书版权属郑州炜盛电子科技有限公司（以下称本公司）所有，未经书面许可，本说明书任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段进行传播。

感谢您使用本公司的系列产品。

为使您更好地使用本公司产品，减少因使用不当造成的产品故障，使用前请务必仔细阅读本说明书并按照所建议的使用方法进行使用。

如果您没有依照本说明书使用或擅自去除、拆解、更换传感器内部组件，本公司不承担由此造成的任何损失。

您所购买产品的颜色、款式及尺寸以实物为准。

本公司秉承科技进步的理念，不断致力于产品改进和技术创新。

因此，本公司保留任何产品改进而不预先通知的权力。

使用本说明书时，请确认其属于有效版本。

同时，本公司鼓励使用者根据其使用情况，探讨本产品更优化的使用方法。

请妥善保管本说明书，以便在您日后需要时能及时查阅并获得帮助。

郑州炜盛电子科技有限公司ZH03B 激光粉尘传感器产品描述传感器特点一致性好实时响应数据准确低功耗最小分辨颗粒直径0.3μm 主要应用空气净化器、新风系统、便携式仪表、空气质量监测设备、空调、智能家居设备等场所。

技术指标表1图1表2产品型号 ZH03B检测种类 PM1.0、PM2.5、PM10输出数据UART 输出PWM 输出工作电压 5V±0.1V 工作电流＜120mA 休眠电流＜20mA 响应时间 T 90＜45s 工作湿度 0～80％RH （无凝结）工作温度－10～50℃ 存储温度－30～70℃ 外形尺寸50×32.4×21mm(L ×W ×H)PIN1 VDD 5V±0.1VPIN2 GND PIN3 保留PIN4 RXD 串口接收 ******** PIN5 TXD 串口发送 ******** PIN6 保留用户悬空 PIN7 保留 PIN8PWM 输出********激光粉尘传感器是一个通用性、小型化模组。

一种双传感器扬尘检测装置[实用新型专利]

专利名称：一种双传感器扬尘检测装置专利类型：实用新型专利
发明人：曾胡,任金,周盛志
申请号：CN201720474989.9
申请日：20170502
公开号：CN206787991U
公开日：
20171222
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种双传感器扬尘检测装置，包括显示单元、存储单元、控制单元和传感单元，所述的控制单元分别与显示单元、存储单元和传感单元通信连接，所述的传感单元包括泵吸式激光粉尘传感器和风扇式激光粉尘传感器，所述的泵吸式激光粉尘传感器和风扇式激光粉尘传感器分别与控制单元通信连接。

本实用新型采用泵吸式激光粉尘传感器，风扇式激光粉尘传感器同时在线混合工作，在保证泵吸式激光粉尘传感器测量精度的同时，提高了检测的实时性，同时也大大延长了泵吸式激光粉尘传感器的使用寿命。

申请人：湖南建研信息技术股份有限公司
地址：410205 湖南省长沙市高新开发区麓谷大道662号软件中心大楼287号
国籍：CN
代理机构：长沙市融智专利事务所
代理人：欧阳迪奇
更多信息请下载全文后查看。

激光粉尘PM2.5传感器讲解

激光粉尘模组
(型号:ZH03
使用说明书
版本号:1.3
实施日期:2015.08.12
郑州炜盛电子科技有限公司Zhengzhou Winsen Electronic Technology Co., Ltd
声明
本说明书版权属郑州炜盛电子科技有限公司(以下称本公司所有,未经书面许可,本说明书任何部分不得复制、翻译、存储于数据库或检索系统内,也不可以电子、翻拍、录音等任何手段进行传播。
第3位第4位PM1.0浓度(标准颗粒物PM2.5浓度(标准颗粒物PM10浓度(标准颗粒物PM1.0浓度(大气环境下PM2.5浓度(大气环境下PM10浓度(大气环境下保留
第5位第6位第7位第8位第9位第10位第11位第12位第13位第14位第15位第16位第17位第18位第19位第20位第21位第22位第23位
保留保留数据和校验高8位校验=第0位+……+第21位数据和校验低8位
3、问答式
粉尘模组系列0起始位0xFF 1保留0x01 2命令0x86 3保留0x00 4保留0x00 5保留0x00 6保留0x00 7保留0x00 8校验值0x79传感器返回值格式如下，电：壹捌陆叁捌伍壹陆壹玖贰0起始位0xFF 1命令0x86 2高位(ug/m3 0x00 3低位(ug/m3 0x2A 4保留0x00 5保留0x00 6 7 8校验值0x30高位(ppb高位(ppb 0x00 0x20校验和计算/********************************************************************** *函数名: unsigned char FucCheckSum(uchar *i,ucharln *功能描述:求和校验（取发送、接收协议的1\2\3\4\5\6\7的和取反+1）*函数说明:将数组的元素1-倒数第二个元素相加后取反+1（元素个数必须大于2）扣扣：贰捌伍零陆零贰陆零伍**********************************************************************/ unsigned char FucCheckSum(unsigned char *i,unsigned char ln { unsigned char j,tempq=0; i+=1; for(j=0;j<(ln-2;j++ { tempq+=*i; i++; } tempq=(~tempq+1; return(tempq; }注意事项1、禁止改动、移位电子元件安装状态。2、模组不可经受过度的撞击或震动。3、传感器建议垂直安装，增长风扇使用寿命4、安装时保证粉尘采集孔空气流通正常5、避免粘性粒子进入传感器，防潮湿，以防影响性能。以诚为本、信守承诺创造完美、服务社会

炜盛科技 MP-4 可燃气体检测用平面半导体气敏元件产品说明书

产品说明书平面半导体气敏元件系列MP-4可燃气体检测用平面半导体气敏元件MP-4型可燃气体检测用平面半导体气敏元件采用先元件外形结构* 高选择性* 对甲烷的灵敏度高 * 元件外形尺寸小 * 5V定电压、低功耗 * 快速的响应恢复特性 * 优异的稳定性和长期的使用寿命 * 简单的驱动电路应用* 用于家庭、工厂、商业用所的可燃气体泄漏监测装置，防火 /安全探测系统。

* 可燃气体泄漏报警器，气体检漏仪。

性能参数基本测试电路抗振性* 振动：频率-1000次/分，全振幅-4mm,持续时间-1小时，方向-垂直敏感体功耗值（Ps）计算公式：Ps=Vc 2×Rs/(Rs+R L )2 * 冲击：加速度-100G,方向-垂直，重复5次产品型号 MP-4产品类型平面半导体气敏元件标准封装金属检测气体甲烷、天燃气检测浓度 300-10000ppm(甲烷、天燃气)标准电路条件回路电压V c≤24V DC加热电压V H 5.0V±0.2V ACorDC负载电阻 R L 可调标准测试条件下气敏元件特性加热电阻 R H 70Ω±10Ω（室温）加热功耗 P H ≤350mW 敏感体表面电阻 R s 2KΩ-20KΩ(in 5000ppm 甲烷)灵敏度SRs(in air)/Rs(5000ppm甲烷)≥5 浓度斜率α ≤0.6(R 5000ppm /R 3000ppm 甲烷)标准测试条件温度、湿度20℃±2℃；65%±5%RH标准测试电路 Vc:5.0V±0.1V； V H : 5.0V±0.1V 预热时间不少于48小时传感器电阻值（Rs）计算公式：Rs=(Vc/V RL -1)×R L灵敏度特性温/湿度的影响时间(S)图1中Rs 表示传感器在不同浓度气体中的电阻值；Ro表图2中Rs表示在含1000ppm甲烷、各种温/湿度下的电示传感器在1000ppm甲烷中的电阻值。

教学文件3-19 常用PM2.5粉尘颗粒传感器型号及参数

ZH03激光粉尘传感器模组
产品品牌：炜盛科技产品型号：ZH03
检测气体 PM1.0 PM2.5 PM10
UART输出（3V电平）输出数据 DAC(0.4-2V标准电压信号)
PWM输出
工作电压 4.5V-5.5V
响应时间 <=10秒
工作湿度 15%RH-90%RH（无凝结）
【应用领域】激光PM2.5粉尘传感器可应用于便携式仪表、空气质量监测设备、
参数颗粒物分辨率
量程数据分辨率
检测精度
响应时间
数据输出
数据输出间隔直流供电电压最大工作电流
工作温度工作湿度最大尺寸
指标
单位
0.3
微米
0~999
微克/立方米
1
微克/立方米
±10%（10~75ug/m3） ±5%（75~999ug/m3）
在通风良好的室内与TSI检测仪取小时平均数对比
≦3
秒
标准串口（3.3V TTL电
平）
1
秒
5±10%
V
200
mA
-10~50
℃
0~70%
RH
45*34*23
mm
DSL-01是一款采用激光散射技术的PM2.5传感器。它能够检测空气中PM2.5的质量浓度，并以标准串口输出。
通讯方式采用3.3V TTL串口方式，波特率为9600,8位数据位，1位停止位。数据以字符格式显示，字符“PM”后边的十进制字符串为PM2.5的浓度值，其单位为敏感知到烟草产生的香烟气和花粉,房屋粉尘颗粒等, 内置加热器不需加气泵实现自动进气，可调电阻设置检测灰尘颗粒尺寸大小。利用与粒子计算器相同原理为基础,检测出单位体积粒子的绝对个数。应用场合：小家电（控制板），空气净化器，空气清新机,暖通空调,新风系统，环境监控，换气扇等产品。

热释电红外传感器及其应用

热释电红外传感器及其应用
尚中锋 1，郭景华 2，祁明锋 1,2，范子亮 2
（.郑州炜盛电子科技有限公司，河南郑州 450001）
摘要：为有效解决电化学、气敏类传感器稳定性差、检测范围窄、易中毒、测量精度低等问题，研制了一种基于钽酸锂薄膜材料的热释电红外气体传感器。重点介绍了该气体传感器的工作原理及其结构设计，其结构采用双通道光路测量结构，分别为测量通道和参考通道，有效避免了光源波动和腔体污染对传感器造成的影响。该传感器具有结构新颖、简单可靠、测量范围宽、不中毒等特点，市场应用前景广阔。关键词：钽酸锂薄膜;热释电红外气体传感器;双通道结构;光源波动.
Abstract: In order to effectively resolve the problem of the electrochemical, gas type sensor, such as poor stability, narrow detection range, easy to poisoning and low accuracy etc.， a pyroelectric infrared gas sensor is developed based on lithium tantalate thin-film. The emphasis is paid on the working principle of the gas sensor and its design, its structure using two-channel optical measurement of the structure, respectively measuring channel and reference channel, effectively prevent the light source fluctuation and cavity impact of pollution on the sensor. The sensor has a novel structure, simple and reliable, wide measuring range, not poisoning etc., the market prospect is broad. Keyword: lithium tantalate thin films; pyroelectric infrared gas sensor; dual-channel structure; light fluctuations. 中图分类号：TP212 文献标识码：A 文章编号：

激光粉尘传感器讲解

济南诺方电子技术有限公司SDS018传感器激光PM2.5传感器规格书产品型号：SDS018版本：V1.6概述SDS018激光PM2.5传感器又称粉尘传感器，使用激光散射原理，能够得到空气中0.3～10微米悬浮颗粒物浓度，使用进口激光器与感光部件，数据稳定可靠；内置风扇，数字化输出，集成度高。

采用优化光路、风道设计及自校准参数算法，PM2.5一致性好。

尺寸、安装方式及信号接口兼容大多数红外粉尘传感器，是理想的升级产品。

特点●数据准确：激光检测，稳定、一致性好；●响应快速：数据更新频率为1Hz ；●便于集成：串口输出（或IO 口输出可定制），自带风扇；●分辨率高：分辨颗粒最小直径达0.3微米；●一致性好：优化光路、风道设计及自校准参数算法，PM2.5一致性好；●兼容红外：尺寸、安装方式及信号接口可兼容红外粉尘传感器，无需更改模具及控制板即可实现快捷升级；●标准认证：产品已通过CE/FCC/RoHS认证。

适用范围PM2.5检测仪、净化器、新风系统及其他空净检测领域。

工作原理激光粉尘传感器采用激光散射原理：当激光照射到通过检测位置的颗粒物时会产生微弱的光散射，在特定方向上的光散射波形与颗粒直径有关，通过不同粒径的波形分类统计及换算公式得到不同粒径的实时颗粒物的数量浓度，按照标定方法得到跟官方单位统一的质量浓度。

技术指标3456额定电压额定电流休眠电流温度范围5V 60mA±10mA<4mA存储环境：-20~+60℃工作环境：-10~+50℃存储环境：最大90%工作环境：最大70%86KPa~110KPa1s 1Hz 0.3μm±15%和±10μg/m3的最大值59x45x20mm CE/FCC/RoHS25℃，50%RH激光器，风扇停止工作7891011121314湿度范围工作大气压力响应时间串口数据输出频率最小分辨粒径相对误差产品尺寸标准认证电源要求电源电压：4.7~5.3V电源功率：大于1W （电流大于200mA ）电源电压纹波小于20mV使用寿命使用寿命是激光粉尘传感器的关键指标之一，诺方激光粉尘传感器使用高质量长寿命的进口激光二极管，使用寿命长达8000小时，对于连续使用时间不长的应用场合（例如检测仪）可使用默认配置1Hz 连续测量，对于需要连续使用的应用场合（例如净化器，空气质量监控等），可以使用间歇开机测量的方式延长使用寿命，例如1分钟开机20秒，关机40秒可将使用寿命延长至3倍。

炜盛科技 ME3-NH3 电化学式气敏元件产品说明书

产品说明书电化学气敏元件系列ME3-NH3电化学式气敏元件ME3-NH3型电化学元件根据电化学的原理工作，利用待测气体在电解池中工作电极上的电化学氧化过程，通过电子线路将电解池的工作电极和参比电极恒定在一个适当的电位，在该电位下可以发生待测气体的电化学氧化，由于氧在氧化和还原反应时所产生的法拉第电流很小，可以忽略不计，于是待测气体电化学反应所产生的电流与其浓度成正比并遵循法拉第定律。

这样，通过测定电流的大小就可以确定待测气体的浓度。

特点*低功耗 *高精度 *高灵敏度 *线性范围宽元件外形结构*抗干扰能力强*优异的重复性和稳定性应用广泛适合工业、矿下及环保中NH3的检测。

技术指标WCR产品型号 ME3-NH 3产品类型电化学气敏元件产品封装塑料封装检测范围 0—50ppm 最大测量限 200ppm预期寿命 >12月（2ppmNH 3）灵敏度 0.10±0.03uA/ppm分辨率 0.5ppm 使用温度范围 ﹣20℃～+50℃ 使用压力范围标准大气压±10﹪响应时间（T90）≤150S湿度范围15﹪—90﹪RH 无凝结零点漂移（﹣20℃～+40℃）-3～10ppm稳定性（／月）＜10﹪ 负载电阻（推荐）10Ω 重复性＜10﹪输出值输出线性度线性A ━左视图B ━仰视图C ━俯视图灵敏度、响应恢复及输出信号特性浓度线性特征曲线图高低温传感器灵敏度变化高低温传感器零点变化抗干扰特性ME3-NH3传感器能对除目标气体外的其它气体产生响应。

现将该传感器对几种常见的干扰气体的响应特性列于下表，以供参考。

表中数据为气体在给定浓度下的典型响应。

气体浓度 ME3-NH3一氧化碳 300ppm 0ppm二氧化硫 5ppm 5ppm氢气 200ppm 0ppm乙烯 100ppm 0ppm二氧化氮 5ppm 0ppm硫化氢 15ppm 15ppm氯化氢 5ppm 0ppm注意事项传感器避免接触有机溶剂（包括硅胶及其它胶粘剂）、涂料、药剂、油类及高浓度气体；所有电化学传感器不能用树脂材料完全封装，也不能浸没在纯氧境中，否则会破坏传感器的性能；所有电化学传感器不能应用于含有腐蚀性气体的环境中，腐蚀性气体可以损害传感器；气体灵敏度测定时，请在洁净的大气中进行；直接把测定气体对传感器的通气面强烈吹风的状态下测定时，对气体的灵敏度将会很高。

炜盛红外SF6气体传感器模组说明书

红外SF6气体传感器模组说明书V1.0郑州炜盛电子科技有限公司Zhengzhou Winsen Electronic Technology Co.,LTD感谢您使用郑州炜盛电子科技有限公司系列产品，当您准备使用本产品时请务必仔细阅读本说明。

并按照所提供的有关操作步骤进行，使您能充分享受我公司提供的服务。

请妥善保管本手册，以便在您日后需要时能及时查阅、获得帮助。

郑州炜盛电子科技有限公司秉承科技进步原则，不断致力于产品改进、技术创新的服务理念。

在此，本公司保留任何产品改进而不预先通知的权利。

如果用户不依照本手册说明擅自拆解、更换传感器内部件，由此产生的问题由用户负责。

产品及产品颜色、款式请以购买的实物为准。

郑州电子科技有限公司通讯地址：郑州市高新技术开发区金梭路299号邮编：450001服务电话：*************/60932966/60932977传真号码：*************微信号：winsensor服务信箱：*******************目录1概述 (4)2技术参数 (5)3.结构尺寸图（单位：MM） (6)4.信号输出 (6)5安装尺寸图（单位：MM） (11)6维护保养应注意的事项 (11)1概述SF6气体作为绝缘介质和灭弧气体在电力设备普遍使用，特别在高压断路器、变压器、互感器、电容器、避雷器、熔断器等有广泛应用。

发生泄漏，设备压力降低,绝缘能力降低；污染和破坏大气环境，增加温室效应；在低层空间积聚，导致工作人员大脑缺氧，甚至快速窒息等事故；局部放电、高温等因素影响下，SF6气体会产生如SF4、SF2、SOF2等高毒分解物。

此产品是一款采用NDIR红外吸收检测原理的气体传感器模组，根据SF6气体在10.5um的吸收量确定浓度大小。

ZH02粉尘传感器说明书

地址：深圳市龙华新区民治街道梅龙路４４１号光浩国际中心１３Ｂ电话：0755-85286856 传真：0755-82484849 sales@
粉尘传感器
主要应用主要用于空气清新机、空气净化器、空气调节器、通风设备、环境监控设备等。
技术指标
表１
产品型号
ＺＨ０２
工作电压范围
５．０±０．２ＶＤＣ
输出方式
输出电压
低电平（有粒子时）
高电平（洁净空气时）
最小粒子检出能力
ＰＷＭ脉宽调制０．７Ｖ（ｍａｘ１．０Ｖ）４．３Ｖ（ｍｉｎ４．０Ｖ）
粉尘传感器
输出波形 PWM
低脉冲率：ＲＴ＝ＬＴ／ＵＴｘ１００％特性曲线
图２：输出波形
图３：特性曲线
以诚为本、信守承诺创造完美、服务社会
以诚为本、信守承诺创造完美、服务社会
地址：深圳市龙华新区民治街道梅龙路４４１号光浩国际中心１３Ｂ电话：0755-85286856 传真：0755-82484849 sales@
粉尘传感器
粉尘传感器
（型号：ＺＨ０２）
使用说明书
版本号：１．０实施日期：２０１４．本、信守承诺创造完美、服务社会
地址：深圳市龙华新区民治街道梅龙路４４１号光浩国际中心１３Ｂ电话：0755-85286856 传真：0755-82484849 sales@
粉尘传感器
１ μｍ
检测范围
１５０００个／２８３ｍｌ
工作电流
≤９０ｍＡ
储存环境湿度范围
工作环境
＜９０％ＲＨ＜９０％ＲＨ
储存环境温度范围
工作环境

毕业实习报告

华北水利水电学院毕业实习报告姓名：丁 # # 学号： 201005001 专业：测控技术与仪器班级：2010050指导教师： @@,@@@毕业实习报告时光荏苒，岁月如梭，不知不觉大学已经三年半了。

就在这大学接近尾声的时候，进行一次实习，来对这三年来一次总结和整理具有非常重要的意义，所以学校及老师安排了这个实习。

在我们进入毕业设计之前，毕业实习是我们测控技术与仪器专业的学生理论联系实际的一个过程，通过实习把三年来在学校内所学专业知识融合，开阔眼界，提高动手操作、观察问题、分析问题以及解决问题的能力，为后续毕业工作打下了坚实的基础。

此次实习时间从2013年3月11日开始，学校对我们的情况进行了如下安排的安排：第一阶段：郑州本地企业实习首先，实习动员。

由两位带队实习老师给我们做誓师动员报告，希望我们好好把握这次实习机会，在实习中好好表现，做到理论联系实际，对以后的发展起到应有的作用。

另外，指导老师强调一定要注意安全，安全第一。

会后大家表示一定要圆满完成实习任务，交一份满意的“答卷”。

然后，查阅资料。

确定实习行程和实习单位后，大家积极查阅相关资料，做好参观准备。

同学们首先通过上网，查找图书等先对参观单位做简单了解。

包括单位规模，主营业务，公司制度等等。

其中主要了解与我们专业相关的工作岗位，薪资待遇。

最后大家集中讨论，畅所欲言，纷纷表达自己对本专业和将来工作的认识。

之后参观郑州炜盛电子科技公司。

据了解，该公司是一家专业从事气体传感器（气敏元件）研发、生产、销售并为客户提供完整的产品解决方案的高新技术企业。

主营产品包括红外气体传感器、电化学气体传感器、平面半导体气体传感器、载体催化元件、半导体气体传感器、热传导式气体传感器、固体电解质气体传感器和热线型气体传感器等八大系列130多个品种。

参观的过程中，我们看到生产车间干净明亮，一件件从没见过的大型设备有条不紊地运作。

尤其是工人师傅们给我留下了深刻的印象，他们井然有序的干着自己的工作。

激光粉尘传感器

济南诺方电子技术有限公司
SDS018 传感器
字节序号 0 1 2 3 4 5 6 7 8 9
名称报文头指令号数据 1 数据 2 数据 3 数据 4 数据 5 数据 6 校验和报文尾
备注 AA C0 PM2.5 低字节 PM2.5 高字节 PM10 低字节 PM10 高字节 ID 字节 1 ID 字节 2 校验和 AB
6
济南诺方电子技术有限公司
4、请特别注意该传感器的供电部分，保证供电进行过预处理； 5、请保证该传感器工作在正常的温湿度环境下； 6、运输过程中避免剧烈的震动，以免影响检测的精度和准确性； 7、使用过程中请按本规格书正确安装该传感器。
联系方式
济南诺方电子技术有限公司联系电话：0531—8286 8288 地址：济南市市中区阳光舜城传真：0531—8286 8198
如果采集周期为 5s，低脉冲占空比（%） = 全部低脉冲宽度(ms) / 5000(ms)*100
5
济南诺方电子技术有限公司
SDS018 传感器
低脉冲占空比与粉尘浓度呈线性关系，对应关系如下图：
低脉冲占空比（%）
颗粒物浓度（μg/m3）
0
0
20
500
40
999
PM2.5(μg/m3) = (1μm 管脚信号低脉冲占空比-2.5μm 管脚信号低脉冲占空比)*1000/40
7
T
串口发送 TX，TTL 电平@3.3V
备注：
接口间距采用 2.54mm，无特殊说明采用 90 度插针接口。
通讯协议
串口通讯协议：9600 8N1。(速率 9600，数据位 8，校验位无，停止位 1) 串口上报通讯周期：1s 数据帧（10 字节）：报文头+指令号+数据(6 字节)+校验和+报文尾

炜盛科技MP905空气质量气体传感器说明书

空气质量气体传感器（型号：MP905）使用说明书版本号：1.2实施日期：2021.07.17郑州炜盛电子科技有限公司Zhengzhou Winsen Electronic Technology Co.,Ltd声明本说明书版权属郑州炜盛电子科技有限公司（以下称本公司）所有，未经书面许可，本说明书任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段进行传播。

感谢您使用炜盛科技的系列产品。

为使您更好地使用本公司产品，减少因使用不当造成的产品故障，使用前请务必仔细阅读本说明书并按照所建议的使用方法进行使用。

如果您不依照本说明书使用或擅自去除、拆解、更换传感器内部组件，本公司不承担由此造成的任何损失。

您所购买产品的颜色、款式及尺寸以实物为准。

本公司秉承科技进步的理念，不断致力于产品改进和技术创新。

因此，本公司保留任何产品改进而不预先通知的权力。

使用本说明书时，请确认其属于有效版本。

同时，本公司鼓励使用者根据其使用情况，探讨本产品更优化的使用方法。

请妥善保管本说明书，以便在您日后需要时能及时查阅并获得帮助。

郑州炜盛电子科技有限公司MP905空气质量气体传感器产品描述MP905空气质量气体传感器采用多层厚膜制造工艺，在微型Al 2O 3陶瓷基片的两面分别制作加热器和金属氧化物半导体气敏层，封装在金属壳体内。

当环境空气中有被检测气体存在时传感器电导率发生变化，该气体的浓度越高，传感器的电导率就越高。

采用简单的电路即可将这种电导率的变化转换为与气体浓度对应的输出信号。

传感器特点本品对苯、甲苯、甲醛、酒精、烟雾、打火机气、油漆等多种气体灵敏度高；具有响应恢复快、低功耗、检测电路简单、稳定性好、寿命长等优点。

主要应用用于家庭环境的有害气体检测自动排风装置、自动排风装置、空气清新机等。

技术指标表1图1：传感器结构图产品型号MP905产品类型平面半导体气体传感器标准封装金属封装检测气体苯、甲苯、甲醛、酒精、烟雾、打火机气、油漆等检测浓度0.5～1000ppm(酒精)标准电路条件回路电压V C /V H 5.0V±0.1VDC负载电阻R L 可调标准测试条件下气敏元件特性加热电阻R H 95Ω±10Ω（室温）加热功耗P H ≤300mW敏感体电阻R S 1KΩ～15KΩ(in 10ppm 酒精)灵敏度S Rs(in air)/Rs(in 10ppm酒精)≥2浓度斜率α≤0.6(R 50ppm /R 10ppm酒精)标准测试条件温度、湿度20℃±2℃；65%±5%RH 标准测试电路V C /V H :5.0V±0.1V 预热时间不少于48小时基本电路图2：MP905测试电路说明：上图为MP905传感器的基本测试电路。

炜盛科技MH-Z19红外二氧化碳传感器

二氧化碳气体传感器
（型号：MH-Z19）
使用说明书
版本号：1.0 实施日期：2015.03.03
郑州炜盛电子科技有限公司 Zhengzhou Winsen Electronic Technology Co., Ltd
声明
本说明书版权属郑州炜盛电子科技有限公司（以下称本公司）所有，未经书面许可，本说明书任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段进行传播。感谢您使用炜盛科技的系列产品。为使您更好地使用本公司产品，减少因使用不当造成的产品故障，使用前请务必仔细阅读本说明书并按照所建议的使用方法进行使用。如果您不依照本说明书使用或擅自去除、拆解、更换传感器内部组件，本公司不承担由此造成的任何损失。您所购买产品的颜色、款式及尺寸以实物为准。本公司秉承科技进步的理念，不断致力于产品改进和技术创新。因此，本公司保留任何产品改进而不预先通知的权力。使用本说明书时，请确认其属于有效版本。同时，本公司鼓励使用者根据其使用情况，探讨本产品更优化的使用方法。请妥善保管本说明书，以便在您日后需要时能及时查阅并获得帮助。
1. 除 Byte0 和 Byte8 以外的其他字节全部相加 0x1 + 0x86 + 0 + 0 + 0 + 0 + 0 = 0x87 2. 第一步得到的值取反 0xff – 0x87 = 0x78 3. 第二步计算的值加 1 0x78 + 0x01 = 0x79 2.2 示例程序 C 语言计算校验和例程 char getCheckSum(char *packet) { char i, checksum; for( i = 1; i < 8; i++) { checksum += packet[i]; } checksum = 0xff – checksum; checksum += 1; return checksum; } 注意事项 1、不要在粉尘密度大的环境长期使用传感器 2、请在传感器供电范围内使用传感器。

炜盛科技 MQ-2 可燃气体检测用半导体气敏元件产品说明书

产品说明书半导体气敏元件系列MQ-2 可燃气体检测用半导体气敏元件 MQ-2气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。

当传感器所处环境中存在可燃气体时，传感器的电导率随空气中可燃气体浓度的增加而增大。

使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。

MQ-2气体传感器对液化气、丙烷、氢气的灵敏度高，对天然气和其它可燃蒸汽的检测也很理想。

这种传感器可检测多种可燃性气体，是一款适合多种应用的低成本传感器。

特点元件外形结构*在较宽的浓度范围内对可燃气体有良好的灵敏度 *对液化气、丙烷、氢气的灵敏度较高*长寿命、低成本*简单的驱动电路即可应用*家庭用气体泄漏报警器*工业用可燃气体报警器*便携式气体检测器技术指标产品型号 MQ-2产品类型半导体气敏元件标准封装胶木（黑胶木）检测气体可燃气体、烟雾检测浓度 300-10000ppm(可燃气体)标准电路条件回路电压 Vc ≤24V DC加热电压V H 5.0V±0.2V ACorDC 负载电阻R L 可调标准测试条件下气敏元件特性加热电阻R H 31Ω±3Ω（室温）加热功耗P H ≤900mW敏感体表面电阻Rs2KΩ-20KΩ(in 2000ppmC3H8 )灵敏度 SRs(in air)/Rs(1000ppm异丁烷)≥5浓度斜率 α ≤0.6(R3000ppm/R1000ppm C3H8)标准测试条件温度、湿度 20℃±2℃；65%±5%RH标准测试电路Vc:5.0V±0.1V；V H: 5.0V±0.1V预热时间不少于48小时基本测试回路R LV RLVcV HGND上图是传感器的基本测试电路。

该传感器需要施加2个电压：加热器电压（V H）和测试电压（V C）。

其中 V H用于为传感器提供特定的工作温度。

V C 则是用于测定与传感器串联的负载电阻（R L）上的电压（V RL）。

郑州炜盛电子气敏元件测试系统 WS-60A 说明书

气敏元件测试系统WS-60A 使用说明书郑州炜盛电子科技有限公司 TEL**************/66/77FAX**************目录1. 概述 (1)2. 技术规格 (2)2.1显示 (2)2.2性能参数 (3)2.3通讯接口 (3)2.4电源条件 (3)2.5环境 (3)3. 操作面板与接线说明 (4)3.1 操作面板说明 (4)3.2 后板及接线说明 (5)4. 系统运行 (6)4.1 上电自检 (6)4.2 参数设定 (6)4.3 运行画面 (8)4.4 总貌画面 (8)4.5 数字显示画面 (9)4.6 棒图显示画面 (10)4.7 实时曲线画面 (11)4.8 追忆画面及操作说明 (12)4.9 主设置菜单画 (14)5. 系统组态 (15)5.1 系统组态 (15)5.1.1 USB数据转储 (16)5.2 通道组态 (18)5.2.1 工位号的修改 (18)5.2.2 工程单位 (18)5.2.3 量程上限、量程下限 (19)6. 故障分析及排除 (19)1.概述气敏元件测试系统WS-60A由大功率测试电源、测试配气箱和数据采集系统构成。

产品采用高速微处理器为核心，配备真彩TFT液晶屏、大容量FLASH等构成。

本测试系统采用全智能化操作系统处理多种操作信息及数据采样，全中文操作界面,方便人机对话.实时显示气敏元件电压曲线,可以以数字、棒图、曲线三种画面显示采样到的数据。

所有蒸发、搅拌、加热等操作全部由通过按键设置操作。

本系统可以独立完成气敏元件的测试工作，也可以联结电脑以软件的方式实现对测试仪器的控制。

系统特点：内置大容量FLASH，可通过U盘快速将FLASH中的数据转储到计算机中。

内置的FLASH的容量为64M，记录间隔在1秒-60秒间自由设定。

非循环和循环两种记录方式。

数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面面板和气箱表面采用不锈钢材料，具有镜面效果，按键采用蓝色透光显示，整体采用高强度壳体，外观端正，美观大方。

郑州炜盛电子 MZ004 型矿用模组说明书

MZ004型矿用模组说明书V1.2感谢您使用本公司生产的MZ004型甲烷报警模组，此模组采用高稳定性催化燃烧式气敏元件、高性能微电脑处理器，配合红外遥控调校方式，使模组拥有高可靠性和极简单的调试,并且此模组拥有传感器故障报警功能和零点标定限制功能，避免了由于传感器断丝引起的模组持续报警或不会报警等故障。

当空气中的甲烷含量大于报警设定值时它会控制矿灯闪烁报警，及时提醒工作面人员采取加强通风或撤离措施。

当甲烷浓度下降到正常值时，它又能控制矿灯恢复正常照明功能，从而保证人身和财产安全，避免不必要的损失。

1技术指标：1.1适用条件：环境温度：（0-35）℃ 环境湿度：≤98%RH 大气压：（80-110）Kpa 环境硫化氢含量：≤6ppm 1.2技术参数：技术指标单位数值备注额定电压 V 3.1-5.0 额定控制电流 mA ≤150报警点 vol 1.0% 出厂标定报警误差 ≤0.1% CH 4含量（0.5-1.0%）零点稳定性 ±0.1%CH 4 每周最大零漂响应时间 s ≤20闪动频率 Hz1±0.2 占空比1：1, CH 4含量1.0% 2±0.2 占空比1：1, CH 4含量>1.2%1.3应用：甲烷报警矿灯、工业可燃气泄漏探测2使用方法：2.1将模组插入甲烷报警矿灯报警组件的插座中，扣上壳并禁锢螺钉后，接好模组直流电源，打开矿灯电源开关即可点亮矿灯。

2.2当空气中的甲烷含量大于报警设定值时，模组能控制甲烷报警矿灯闪亮报警，当空气中的甲烷气体低于报警设定值时，它又能控制甲烷报警矿灯恢复正常的照明状态。

3模组调校3.1调零开机10分钟后用专用的红外遥控器对准运行指示灯方向按遥控器上的“-”键调零即可完成 3.2报警点的设定：模组经过预热调零后,用1.0%CH4（流量控制在150-160mL/min）对准矿灯的进气口通气，同时按遥控器上的“+”键，这时黄灯开始闪烁，约20秒后黄灯闪烁停止标定完成，这时红灯闪烁的同时主光源开始明暗闪亮，报警点设定及完成。
