第十一章计算流体力学基础
流体力学基础
基于流体的连续性假设，可以推导出 流体的连续性方程，即单位时间内流 入与流出控制体的质量差等于控制体 内质量的增量。
流体的粘性与压缩性
流体的粘性
流体在运动时，相邻两层流体之间会产生相对运动，从而产生内摩擦力，这种 性质称为流体的粘性。粘性大小用粘度来衡量。
流体的压缩性
流体在外部压力作用下，其体积会发生变化，这种性质称为流体的压缩性。对 于一般液体，其压缩性很小，可忽略不计；但对于气体，其压缩性则必须考虑 。
边界层分离现象及其影响
分离现象
在流体绕过某些物体时，边界层在物体表面发生分离，形成漩涡区，使流体对物体的作 用力减小。
影响
边界层分离会导致流体对物体的阻力增加，同时可能产生噪声和振动，对飞行器和船舶 等运动物体的稳定性和安全性产生影响。
绕流现象及其产生原因
绕流现象
流体绕过物体时，由于物体形状和流动条件 的不同，流体会在物体周围形成不同的流动 状态，如流线型绕流、分离型绕流等。
p=p0+ρgh，其中p为任意点的压力，p0为 基准面上的压力，ρ为流体密度，g为重力加 速度，h为该点在基准面以上的高度。
方程的应用
用于计算静止流体中任意点的压力， 确定等压面等。
方程的物理意义
方程表示了静止流体中任意点的压力 等于基准面上的压力加上从基准面到 该点的单位面积上的液柱重量。
流体静压力的应用
流体力学的研究对象与方法
研究对象
流体力学的研究对象包括各种流体（如空气、水、油等）以及流体中的各种现象（如流动、传热、传 质等）。
研究方法
流体力学的研究方法包括理论分析、实验研究和数值模拟三种。理论分析是通过建立数学模型和求解 方程来研究流体运动规律；实验研究是通过实验手段来观测和测量流体运动现象；数值模拟是通过计 算机模拟来再现和预测流体运动过程。
11_计算流体力学理论基础
1 d g divT dt
上式为柯西运动方程，表示单位质量流体的动量平衡。
t
div 0
上式变为：
2.2 流体力学方程组
能量守恒定律可表述为：系统从外界吸热的速率与系统对外
界做功的速率之差等于系统能量的变化率。
Q W ( dE )系统 dt
DF1 A1 DU DF2 A2 DU
D F 3 A3 DU
2.4 流体力学方程组其他形式
V u v w
T
p
，
DV
u v w 0 x y z
u u 2 uv uw p 1 2 u t x y z x Re p 1 2 v uv v 2 vw v x y z y Re t w uw vw w2 p 1 2 w x y z z Re t
2.4 流体力学方程组其他形式
U F1 U F2 U F3 U G1 G2 G3 t x y z x y z
U , u, v, w, E '
，
F U v, uv, v p, vw, vE p ' F U w, wu , wv, w p, wE p '
2 2 2 2 2 2 2 2 g div T div qv t x y z
u u u u p 1 u v w 2u t x y z x Re u v v v p 1 u v w 2v x y z y Re t u w w w p 1 u v w 2v x y z z Re t
计算流体力学知识点
计算流体力学知识点计算流体力学这玩意儿，听起来是不是有点高大上，有点让人摸不着头脑？其实啊，它就藏在我们生活的方方面面，就像一个神秘的小伙伴，时不时地跳出来给我们一些惊喜或者挑战。
咱们先来说说啥是计算流体力学。
简单来讲，它就是一门专门研究流体流动的学问。
比如说，水流过河道、风吹过城市、汽车在空气中飞驰，这些都涉及到流体的流动。
那计算流体力学就是用数学和计算机的方法，来搞清楚这些流动是怎么回事，会产生啥影响。
我记得有一次，我去公园里散步。
那天风挺大的，湖边的柳枝被吹得左摇右摆。
我就突然想到，这风不就是一种流体嘛！它的速度、方向还有力量，都在不断地变化。
如果用计算流体力学的知识来分析，就能算出风在经过不同的障碍物时，速度会怎么降低，压力会怎么变化。
计算流体力学里有一个特别重要的概念，叫控制方程。
这就像是流体流动的“宪法”，规定了它们得怎么动。
比如说连续性方程，它说的是流入一个区域的流体质量，得等于流出这个区域的流体质量，就跟咱们过日子一样，收入和支出得平衡。
还有动量方程，它描述了流体的受力和运动之间的关系，就像你推一个箱子，用的力越大，箱子跑得就越快。
在实际应用中，计算流体力学可厉害了。
比如说在航空航天领域，设计飞机的外形就得靠它。
飞机在天上飞，周围的空气就是流体。
通过计算流体力学的模拟，可以知道怎么设计飞机的翅膀、机身，才能让飞机飞得更快、更稳，还能省油。
汽车行业也是一样，要让汽车的外形更符合空气动力学，减少风阻，提高速度和燃油效率，都得靠计算流体力学来帮忙。
还有能源领域，像火力发电厂的冷却塔，里面热气腾腾的水蒸气往外冒，怎么让这些水蒸气排放得更顺畅，提高发电效率，也得靠计算流体力学来优化设计。
在数值解法这一块，有限差分法、有限体积法和有限元法是常用的几招。
有限差分法就像是把流体流动的区域切成一个个小格子，然后在这些格子上算数值。
有限体积法呢，则是关注每个小体积里的物理量守恒。
有限元法就像是搭积木，把流动区域分成一个个小单元来计算。
流体力学基础pdf
流体力学基础pdf
流体力学是研究流体运动和变形规律的物理学科。
它主要包括流体的力学性质、流体的连续性方程、动量方程、能量方程以及流体的边界条件等内容。
在流体力学中，流体被认为是连续、可变形的介质，其运动和变形受到压力、速度、密度等参数的影响。
流体力学的基本方程包括连续性方程、动量方程和能量方程。
连续性方程描述了流体质点的质量守恒，即质量的流入流出必须相等。
动量方程描述了流体质点的动量守恒，即力对流体产生加速度的关系。
能量方程描述了流体质点的能量守恒，考虑了压力能、动能和内能之间的转化。
流体力学应用广泛，包括但不限于飞行器气动力学、水力学、空气动力学、海洋工程、地下水流动、天气预报等领域。
利用流体力学理论和方法，可以研究流体运动的规律、优化设计和改善流体系统的性能。
在实际应用中，流体力学常常涉及复杂的数学模型和计算方法。
数值模拟方法如有限体积法、有限元法和计算流体力学方法等被广泛应用于流体力学问题的求解。
此外，实验观测和理论分析也是研究流体力学问题的重要手段。
总之，流体力学是一门重要的物理学科，研究流体运动和变形规律，对于工程和科学领域都具有重要的应用价值。
流体力学教案第11章气体的一维高速流动
流体⼒学教案第11章⽓体的⼀维⾼速流动第⼗⼀章⽓体的⼀维⾼速流动前⾯各章研究了不可压缩流体的运动，即认为流体在流动中其密度不变。
所得到的不可压缩流体的运动规律，不仅适⽤于液体的运动，也适⽤于流速不⾼的⽓体运动。
当然，严格说任何流体都是可压缩的。
不过，在我们通常所研究的流体运动中，液体的密度变化⾮常⼩，往往可以忽略不计；⽽⽓体在低速运动时，其密度变化也不⼤，若忽略其变化，把密度作为常数来处理，可使问题⼤为简化，⽽⼜不致引起⼤的误差。
例如，通常在常温下空⽓流速低于70m/s时，其密度变化不⾼于2%，以⽪托管测量⽓体流速为例，忽略密度变化所引起的误差不超过1%。
当流速增⾼时，⽓体的密度变化就会增⼤，若再按不可压缩流体处理，所引起的误差就会增⼤。
所以，对于⽓体的⾼速流动，必须考虑其密度的变化，按可压缩流体处理。
故研究⽓体的⾼速流动，通常称为可压缩流体动⼒学，⼜叫⽓体动⼒学。
§11-1声速和马赫数⼀、流体的可压缩性与微弱扰动的传播在可压缩性介质中，压强扰动以波的形式传播，其传播速度的⼤⼩与介质的压缩性有关。
例如，声⾳即为⼀微弱的压强性不同，可压缩性⼩的传播速度⾼，可压缩性⼤的传播速度低。
由此可见，声速值反映了流体可压缩性的⼤⼩。
图11-1 微弱扰动的传播下⾯说明微弱扰动波的传播过程。
如图11-1所⽰，管中充满可压缩流体，左端装有⼀活塞，原处于静⽌状态。
当活塞突然以速度d V向右运动时，活塞附近的流体⾸先被压缩，其压强产⽣⼀微⼩增量d p，密度也有⼀微⼩增量d ；同时，这⼀层流体质点也以速度d V 向前运动。
这⼀层被压缩了的流体随之⼜压缩其前⽅邻近的⼀层流体，使其也产⽣⼀个微⼩增量d p 、d ρ和d V 。
这样⼀层⼀层向前传播，形成了⼀个已受扰动和未受扰动区域的分界⾯，这个分界⾯以速度a 向前运动。
在扰动分界⾯尚未到达的区域，即未受扰动区，⽓体质点的速度为V =0，其压强、密度和温度分别为p 、ρ和T ；在扰动分界⾯之后，即已受扰动的区域，⽓体的各物理参数分别为d V 、p p d +、ρρd +和T T d +。

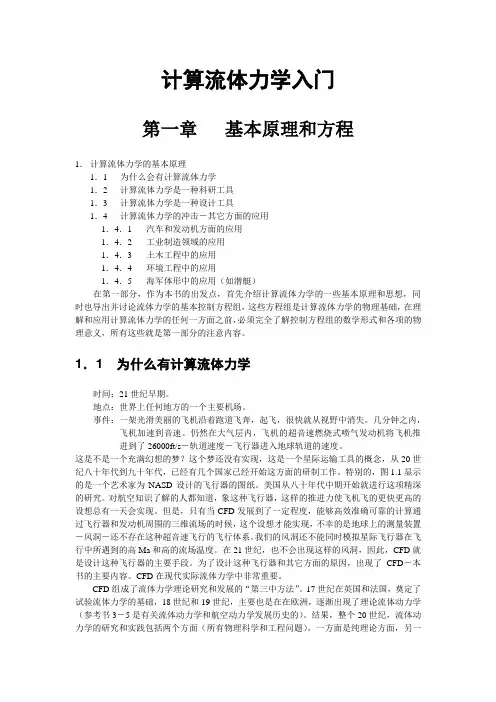

计算流体力学入门
