2013年东北大学838电路原理考研试题

2013年东北大学838电路原理考研试题（回忆版）
电路原理，前面三个题，特别的简单，后面的题算起来是真麻烦，（容易造成前松后紧），而且数凑的大部分都不巧，题量共十二个题，最出乎意料还算是"互感电路那个题，告诉互感系数k=0.5，却不直接告诉M是多少"，就这个题
不会做，不知道M怎么用k来表示，于是，没办法的办法，直接用M表示的，只列写了公式，没计算结果，画了等效电路，就看老师怎么给分了，最后一个题15分，用公式三步就求出来了，等效Req=（A22R+A12）/（A21*R+A11），U=Us/（A21*R+A11），戴变换，相对较简单，反而前面的10分的题，很麻烦。

总而言之，唉，复习的不全，有点小郁闷，不知道大家做的怎么样??
第一题∶kvl定理求电流电压源功率，无受控源
第二题∶kvl定理或kcl定理求一个电阻上的电压电流源功率后面的不是按循序了，只记得考了什么知识点.…..
第三题∶三相电路求负载上的线电压、线电流，及负载的有功功率（对称三项电路，比较简单）
第四题∶一个带互感的电路，告诉的相关系数k，不是m，也挺简单，并联互感，去耦就行
第五题∶时域分析，求电感的电流、电感及其串联电阻的总电压，，求出i （0-），i（无穷），Req，即可，求总电压是，要求
导，但不要忘了写"一铺戏弄（t）"。

哈工大2013年数电期末试题答案资料

哈工大 2013 年秋季学期数字电子技术基础试题（A ）Y '= 。

2．图1-2为CMOS 工艺数字逻辑电路，写出F 的表达式：F = 。

Fo /mVu u图1-2 图1-33．图1-3为4位（逐次逼近型、双积分型、流水线型）A/D 转换器的转换示意图，转换结果为。

4．对于一个8位D/A 转换器，若最小输出电压增量为0.01V ，当输入代码为01001101时，输出电压u o = V ，分辨率= 。

5．已知时钟脉冲频率为f cp ，欲得到频率为0.25f cp 的矩形波，哪种电路一定无法实现该功能（）A ．四进制计数器；B ．四位二进制计数器；C ．单稳态触发器；D ．施密特触发器。

6．某EPROM 有8条数据线，10条地址线，其存储容量为字节。

一、（8分）每空1分1. ()A B CDC +；2. X A XB +或X B A F X ；3. 逐次逼近型，0101；4. 0.77V ，8121-或0.0039； 5. D ； 6. 2103210图2-1解： 3210F ABS ABS ABS ABS =⋅⋅⋅————————————————3分2．卡诺图化简：(),,,(0,1,2,3,5,8)P A B C D m =∑，约束条件为：0ABD BCD ABC ++= 解：AB CD000111100001111011ΦΦΦ0111001ΦΦ——————————2分P AD BD =+——————————————1分3．在图2-3中，用一片74LS160和一片74LS161，配合必要的逻辑门电路，构成128进制计数器。

要求：使用置数方式，且74LS160为低位芯片，74LS161为高位芯片。

Q D 74LS160RCO Q C Q B Q A ET EP D C B A CR LD CPQ D RCO Q C Q B Q A ET EP D C B A CR LDCP74LS161图2-3解：Q D 74LS160RCO Q C Q B Q A ET EP D C B A CR LDCPQ D RCO Q C Q B Q A ET EPD C B A CR LDCP74LS161111CP——4分三、(10分)一个保险箱有3个按键，当3个键都不按下时，保险箱关闭，不报警；当只有一个按键按下时，保险箱仍关闭，但报警；当有2个按键按下时，保险箱打开，不报警；当三个按键同时按下时，保险箱打开，但要报警。

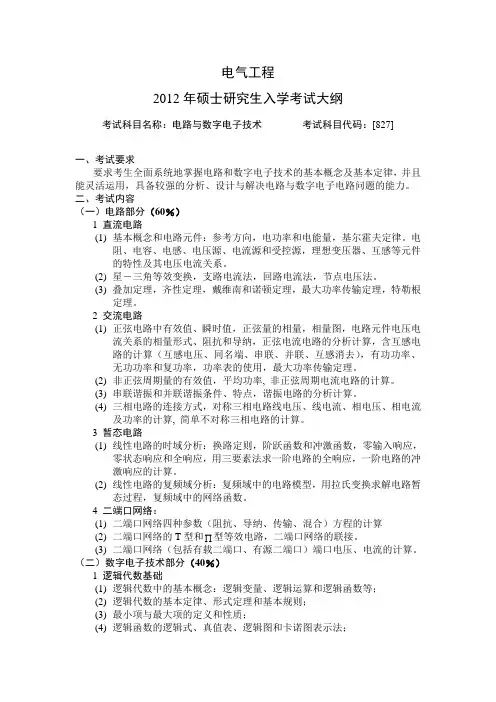

哈工大电气学院复试

电气工程2012年硕士研究生入学考试大纲考试科目名称：电路与数字电子技术考试科目代码：[827]一、考试要求要求考生全面系统地掌握电路和数字电子技术的基本概念及基本定律，并且能灵活运用，具备较强的分析、设计与解决电路与数字电子电路问题的能力。

二、考试内容（一）电路部分（60％）1 直流电路(1)基本概念和电路元件：参考方向，电功率和电能量，基尔霍夫定律。

电阻、电容、电感、电压源、电流源和受控源，理想变压器、互感等元件的特性及其电压电流关系。

(2)星－三角等效变换，支路电流法，回路电流法，节点电压法。

(3)叠加定理，齐性定理，戴维南和诺顿定理，最大功率传输定理，特勒根定理。

2 交流电路(1)正弦电路中有效值、瞬时值，正弦量的相量，相量图，电路元件电压电流关系的相量形式、阻抗和导纳，正弦电流电路的分析计算，含互感电路的计算（互感电压、同名端、串联、并联、互感消去），有功功率、无功功率和复功率，功率表的使用，最大功率传输定理。

(2)非正弦周期量的有效值，平均功率, 非正弦周期电流电路的计算。

(3)串联谐振和并联谐振条件、特点，谐振电路的分析计算。

(4)三相电路的连接方式，对称三相电路线电压、线电流、相电压、相电流及功率的计算, 简单不对称三相电路的计算。

3 暂态电路(1)线性电路的时域分析：换路定则，阶跃函数和冲激函数，零输入响应，零状态响应和全响应，用三要素法求一阶电路的全响应，一阶电路的冲激响应的计算。

(2)线性电路的复频域分析：复频域中的电路模型，用拉氏变换求解电路暂态过程，复频域中的网络函数。

4 二端口网络：(1)二端口网络四种参数（阻抗、导纳、传输、混合）方程的计算(2)二端口网络的T型和型等效电路，二端口网络的联接。

(3)二端口网络（包括有载二端口、有源二端口）端口电压、电流的计算。

（二）数字电子技术部分（40％）1 逻辑代数基础(1)逻辑代数中的基本概念：逻辑变量、逻辑运算和逻辑函数等；(2)逻辑代数的基本定律、形式定理和基本规则；(3)最小项与最大项的定义和性质；(4)逻辑函数的逻辑式、真值表、逻辑图和卡诺图表示法；(5)采用代数法和卡诺图法化简逻辑函数。

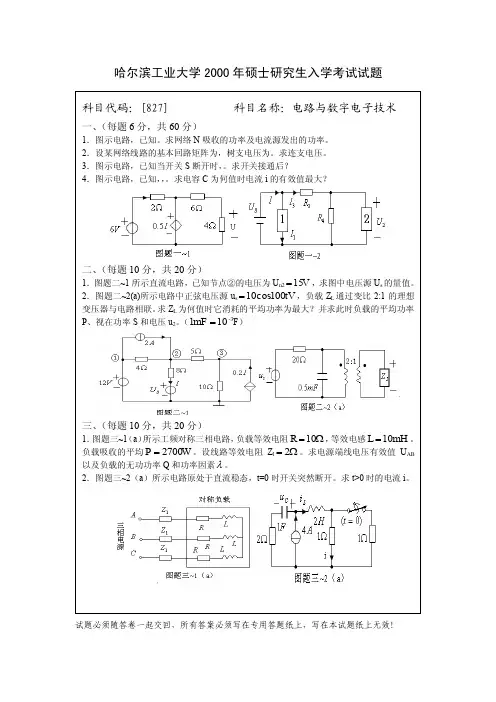

哈工大电气考研真题00-10年

试题必须随答卷一起交回，所有答案必须写在专用答题纸上，写在本试题纸上无效！
哈尔滨工业大学 2002 年硕士研究生入学考试试题
科目代码：[827]
一、（每题 10 分，共 20 分）
1．求图题一~1 所示直流电路电压 U。 2．图题一~2 所示电路中直流电压源 U S 24V ，它同时给负载 1 和负载 2 供电，已知负载 1 的额定电压和额定功率分别为 24V、480mW；负载 2 的额定电压和额定功率分别为 9V、 45mW。要求两个负载均工作在额定状态并且电源输出电流满足 40mA<I<60mA，试确定分压电阻 R3 和 R4 所满足的条件。
三、（每题 10 分，共 20 分）
1．图题三~1 （a）所示工频对称三相电路，负载等效电阻 R 10 ，等效电感 L 10mH 。负载吸收的平均 P 2700W 。设线路等效电阻 Z1 2 。求电源端线电压有效值 UAB 以及负载的无功功率 Q 和功率因素。 2．图题三~2（a）所示电路原处于直流稳态，t=0 时开关突然断开。求 t>0 时的电流 i。
五、（每题 10 分，共 20 分）
5t 5 t 1．图题五~1(a)所示电路，已知 u s1 10 e (t )V ， us 2 5(1 e ) (t )V 。试用卷积积
分计算 t>0 时输出电压 u 的变化规律。
2．图题五~2(a)所示 RC 低通滤波器，设输入非正弦周期电压 u1 的振幅频谱如图(b)所示。试画出输出电压 u2 的振幅频谱图并计算 u2 的有效值。
试题必须随答卷一起交回，所有答案必须写在专用答题纸上，写在本试题纸上无效！
四、（每题 10 分，共 20 分）
