位移磁尺选型手册
磁栅尺 EMIX23-000-CN_47-09 说明书
运输和存放
3.4 存放
此设备只能在以下条件下进行存放： 请勿露天存放 干燥、无尘存放 无接触尖锐物体、侵害物质 避免阳光直接照射 避免机械震动 存放温度：-20 bis +70 °C 相对空气湿度：最大 80% 设备闲置三个月以上时，请定期检查设备个组成部分及包装的一般状况。
1.2 符号说明
警告提示 此说明书中通过符号标记出了警示。 此类提示皆由明确说明危险程度的信号文字引入。 请务必遵循此类警示并谨慎行事，以避免事故、人员以及财产损失。
危险! ... 提示须避免的、将直接导致死亡或重伤的危险情况。
警告！ ... 提示须避免的、会导致死亡或重伤的危险情况。
小心！ ... 提示须避免的、可能导致死亡或重伤的危险情况
保护工作服 是紧身、紧袖、具有小抗拉强度、无隔离组成部分的工作服。 他的主要作用是保护工作人员不被移动的机身接触。 请不要佩戴戒指、项链和其他首饰！
保护手套 保护双手免受腐蚀、擦伤以及其他类似皮肤表面的伤害。
6
安全
2.3 常规使用
这一 ELGO EMIX2 长度测量系统只用于此处描写的常规使用用途： 此 EMIX2 长度测量系统适用于长度行程的测量。
2.2 人员保护装置 ..................................................................................................6
2.3 常规使用 .......................................................................................................................................7
MDS-L磁致伸缩位移传感器选型手册
输出-10~+10（+10~-10）V
4
2、SSI（串行同步数字输出）标准接口
同步串行数据传输可 应用于 Siemens,Bosch-Rexroth, WAGO, B & R, Parker, Esitron,PEP 等生产的控 制器以及巴鲁夫的显示/ 控制器
MDS-L 位移传感器与处理器/控制器的接线举例
图一
2
三、主要技术参数
技术参数 1．位移量程范围（mm）50-18000 (也可根据用户要求定制)
2． 输出形式/工作电压：
A. 模拟输出信号 0～5V/+24VDC+10%、0～10V/+24VDC+10%、（-5～+5）V/+15VDC+10%、
（-10～+10）V/+15VDC+10%或 4-20mA/+24VDC+10%
1
MDS 磁致伸缩位移传感器
■高精度、高稳定性、高靠可性 ■使用寿命长 ■多种信号输出方式选择 ■具有反向极性保护功能 ■防雷击、防射频干 ■结构精巧、环境适应性强 ■不需定期重标和维护 ■可监测带压或不带压液罐的液位 ■隔离防爆型（可选） ■安装方便 ■非接触式测量
一、 概述
磁致伸缩传感器是应用“磁致伸缩”技术研制而成。此项技术由美国公司于 1975 年世界首创。现已在国际 范围内广泛应用于要求测量精度高和测量可靠的位移测量系统。它具有精度高、分辨率高、重复性好、稳定可靠、 非接触式测量、寿命长、安装方便、环境适应性强等特点。它的输出信号是一个真正的绝对位置输出，而不是比 例的或需要再放大处理的信号，所以不存在信号漂移或变值的情况，因此不必像其它位移传感器一样需要定期重 标和维护；正是因为它的输出信号为绝对数值，所以即使电源中断重接也不会对数据接收构成问题，更无须重新 归回零位。它可广泛应用于石油、化工、电力、制药、食品、饮料、工程机械等行业的各种机械位移的测量和控 制。
磁栅尺产品说明
磁栅尺产品说明磁性尺测量系统专为线性位移测量而设计。
磁栅尺经济,效率特别适用于长距离的测量.特别适用于如油污,切削屑,震动等恶劣环境.磁栅尺依应用性质不同可定义出两个不同的系统磁栅尺测量系统:4使用于线性位移测量并于显示器显示测量值磁性编码器:使用于线性位移测量并将位移量转换为对应的脉波数输出给PLC或控制器.磁栅尺特点：精度高:磁栅尺分辨率可达0.0002MM,系统精度0.01MM信号强:磁栅尺读头输出信号为24VPP输出,可以直接给二次设备,如PLC,记数器等磁栅尺信号输出形式多:PP/OP/LD/TTL; SSI/RS485/RS422 (5V,24V) 1V~~正弦波信号4-20MA电流信号 0-10VDC 电阻多种形式磁带磁性稳定,使用寿命长,10年不丢磁产品齐全. (分辨率:0.0002MM,0.001MM,0.01MM,0.025MM,0.04MM,0.1MM,0.25MM,1MM)防护等级高:IP67,可直接工作于油,水,100度高温等恶劣环境磁栅尺安装:磁栅尺安装要求:ME- 线缆走向必须和动力线分开以减小串入噪声磁栅尺输入电源 :电压允差不能超过 +/- 5%. 波纹不超过 50 mV磁栅尺电气干扰的抑制 :供电电压不超过额定值的 +/- 5v 波纹电压不超过 50 mV带 RC 网络的 AC 扼流圈 , 例如 0.1 微法 /100 欧姆，安装自由轮二极管到 DC 线圈，安置 RC 抑制电机和它的断路线圈 ( 在电机端子盒中 ) 为电子装置提供额外的电力磁栅尺磁带由 3 个部分组成:长度从 0.5 到 90 mA 相当柔软的有磁性的尺带B 铁性的粘合橡胶尺带的柔性基带 . 用于支撑磁带、提供磁场通路,和机床粘合由双面胶带制成C 此层透磁带用于保护橡胶磁带，可弯曲易于运输，供货时是单独分开的，使用时用双层胶带和橡胶磁带粘合安装磁栅尺的说明将磁栅尺尺带粘到机床上薄型尺带必须粘合到清洁、干燥、平整的表面。
光栅尺、数显表、磁栅尺磁条磁头读书头电子尺、数显尺、位移尺、机床简易改造、长度测量编码器选型
三丰电子SUN e FULL产品目录2006版旋转编码器张力传感器联轴器系列信号放大器光栅位移传感器空气制动器长度、位移、角度显示控制器智能测力控制器线速度、角速度显示控制器静电消除器多功能电子计测器光电传感器光栅采集卡欧姆龙产品系列称重传感器内密控产品系列公司简介威海三丰电子科技有限公司是一家以生产、经营传感器、显示控制仪表、信息采集处理系统等自动化产品的自动化科技公司,同时兼营各类进口名优传感器、控制器、仪器仪表等自动化工控产品。
公司下设传感器研究所和工控产品销售中心两个部门，传感器研究所主要以生产、销售光电旋转编码器、光栅尺、力传感器、光电传感器、显示控制仪表、信息采集卡等产品为主，产品与同类产品相比，具有质量好，性价比高等特点。
工控产品销售中心主要以经营各类进口传感器、工控电器、低压电器、仪器仪表等为主。
公司宗旨是以客户需求为中心，利用先进的生产技术、优越的工控产品的购销渠道，为客户提供价格最优惠的同质产品。
公司自成立以来，以诚信的服务，受到业内广大客户的一致好评。
传感器研究所产品包括：光电编码器、编码器联轴器、光栅尺、测微传感器、光栅控制表、转速线速控制器、位移角度控制器、光栅采集卡、数据采集卡、称重传感器、拉压传感器、压力传感器、张力传感器、张力控制器、专用传感器控制器、传感器信号放大器、专用控制仪、静电消除器等工控产品销售中心主要经营品牌有：日本OMRON、日本NIMICON、韩国AUTONICS、韩国HANYONG、德国SIKO、德国P+F、德国TURCK、施耐德、西门子等国外知名品牌。
产品范围：光电传感器、光电编码器、计数器、计时器、温控器、接近传感器、安全光幕、拉线编码器、磁性尺、张力控制器、继电器、断路器、开关等等。
用我们的真诚服务于国内广大客户，在推动国内自动化控制水平不断提高的同时，让客户以最优惠的价格，得到所需求产品和服务。
编码器使用常识一、增量旋转编码器选型注意事项应注意三方面的参数：1、机械安装尺寸，包括定位止口，轴径，安装孔位；电缆出线方式；安装空间体积；工作环境防护等级是否满足要求。
磁栅位移表使用手册
Pd 状态，输入密码: 7
尺寸图
注意事项
1、安装本产品的时候，如果偏差太大，将会影响使用精度，甚至无法使用 2、请不要腐蚀、酸碱、阳光直射等超过环境要求的场合使用，否则可能会引起故障 3、读数头导线折弯半径必须大于 25mm 4、本设备的安装应远离断路器、继电器、电机电容、制动器、离合器、变频器等至少 0.5 米以上 5、线缆走向必须和动力线分开以减少串入噪音

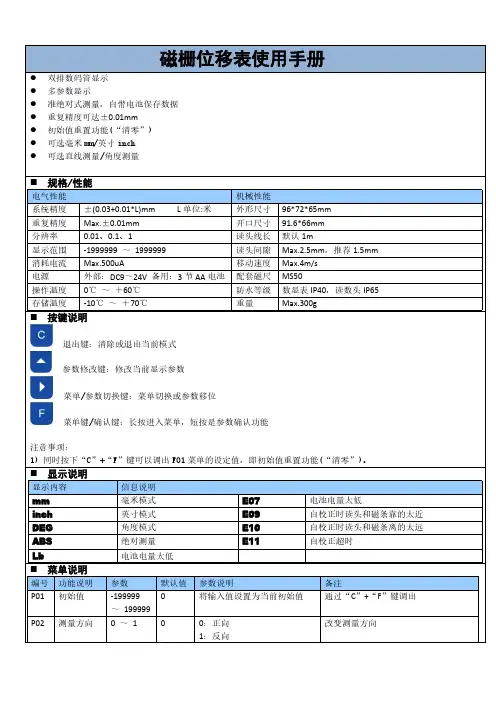

磁栅位移表使用手册
双排数码管显示 多参数显示 准绝对式测量，自带电池保存数据 重复精度可达±0.01mm 初始值重置功能(“清零”) 可选毫米 mm/英寸 inch 可选直线测量/角度测量
规格/性能
机械性能 ±(0.03+0.01*L)mm Max.±0.01mm 0.01、0.1、1 -1999999 ～ 1999999 Max.500uA 外部：DC9～24V 备用：3 节 AA 电池 0℃ ～ ＋60℃ -10℃ ～ ＋70℃ L 单位:米 外形尺寸 开口尺寸 读头线长 读头间隙 移动速度 配套磁尺 防水等级 重量 96*72*65mm 91.6*66mm 默认 1m Max.2.5mm，推荐 1.5mm Max.4m/s MS50 数显表 IP40，读数头 IP65 Max.300g
P11 P12
比例系数 圆盘直径
1.00000～ 2.99999 0.01 ～ 999.99
1.00000 500.00
P13 P15 P20 P25
分辨率 保留 恢复出厂 设置 保留
0.01、0.1、 0.1 1 yes yes
长度模式单位：mm， 角度模式单位：° 确定恢复按 F 键， 否则按 C 键
电气性能 系统精度 重复精度Fra bibliotek分辨率 显示范围 消耗电流 电源 操作温度 存储温度
涡流传感器,振动,位移选型手册
VB-Z410 轴向位移监测仪、VB-Z410A 胀差监测仪与电涡流传感器 配套使用， 可广泛使用于电力、冶金、石化和造纸行业的大型旋转 机械（如汽轮机、压缩机、电机、风机、泵等）轴向位移、相 对热膨胀的测量和保护控制。
故障监测 监测旋转机械转子的轴向位置或相对热膨胀。 测量参量 转 子 相 对 于 轴 瓦 的 位 置 （ 位 移 ）、 热 膨 胀 量 。 机组类型 各种滑动轴承的旋转机械。如汽轮机、压缩机、电机、风机、泵等。 技术参数 输 入： 电涡流传感器，1 路信号输入 输入阻抗： 20K Ω 精 度： 指示误差 1% ，标准输出 1% 运行指示： 传感器 OK 绿色 LED 亮
2 VB-Z系列旋转机械在线监测保护系统的构成
VB-Z 系列旋转机械在线监测保护系统主要分为盘装表、框架表、变送器三种类 型，和各种传感器配套，满足用户的不同使用要求。 2.1 轴向位移
轴向位移测量可用来描述止推环法兰和止推轴承之间的相对位置。对于一台大型旋 转机械来说，轴向位移是重要的测量参数之一。轴向位移的测量主要目的是为了保证消 除机器转子与定子之间的磨擦。轴向止推轴承故障可能是最严重的机器故障，因此，必 须对大型旋转机械轴的窜动量进行在线监测，以防止发生这种类型的故障，保护机器的 安全。
7
VB-Z430 双通道瓦振监测仪
8
VB-Z440/440A 智能转速 / 零转速检测仪
磁致伸缩位移传感器型号推荐
磁致伸缩位移传感器，通过内部非接触式的测控技术精确地检测活动磁环的绝对位置来测量被检测产品的实际位移值；该传感器的高精度和高可靠性已被广泛应用于成千上万的实际案例中。
由于作为确定位置的活动磁环和敏感元件并无直接接触，因此传感器可应用在极恶劣的工业环境中，不易受油渍、溶液、尘埃或其它污染的影响。
此外，传感器采用了高科技材料和先进的电子处理技术，因而它能应用在高温、高压和高振荡的环境中。
传感器输出信号为绝对位移值，即使电源中断、重接，数据也不会丢失，更无须重新归零。
由于敏感元件是非接触的，就算不断重复检测，也不会对传感器造成任何磨损，可以大大地提高检测的可靠性和使用寿命。
下面给大家推荐几款好用的磁致伸缩位移传感器产品。
一、GEFRAN—RK-2系列产品特点：1、绝对式传感器。
2、50 ---4000mm (RK-2- -N/E/S) 量程。
3、数字输出RS422 启动/停止(RK-2--S)。
4、直接模拟输出(RK-2--N/K/E)。
5、工作温度: -30到+90°C之间。
6、抗震动(DIN IEC68T2/6 20g)。
7、电源18Vdc到30Vdc。
8、可选12Vdc电源(RK-2- -K)。
9、该数字版(RK-2- -S)允许可选电子元件的远程连接(max. 50 m)，以用于先进的模拟(EKA)或CANopen (EKC) 接口。
二、GEFRAN—MK4-S系列主要特点1、绝对测量传感器。
2、非接触式传感器，使用寿命更长。
3、行程范围：50 - 4000 mm。
4、通过不锈钢接头快速插接。
5、滑动式或浮动式磁性游标。
6、同步串行控制器接口。
7、分辨率：2 - 40 μm。
8、数据格式：二进制码或格雷码，递增/递减。
9、工作温度：-30 - +75°C。
10、耐振(DIN IEC68T2/6 12g)。
11、防护等级：IP67。
12、电磁兼容性认证CE (EN 50081-2 50082-1)。
工业磁尺式位移传感器工作原理
工业磁尺式位移传感器工作原理
磁尺式位移传感器一般由磁尺和传感器两部分组成。
磁尺是由磁性材料制成的，通常是一条磁性标尺。
磁性材料具有磁性，因此可以与磁场相互作用。
当磁尺靠近传感器时，传感器中的磁头会感应
到磁尺的磁场。
传感器是位于磁尺附近的一种装置，通常采用霍尔传感器。
霍尔传感
器是一种基于霍尔效应的磁场传感器。
当磁场通过霍尔元件时，霍尔元件
的两侧会存在电压差，这个电压差与磁场的大小成正比。
当磁尺靠近传感器时，传感器中的磁头会感应到磁尺的磁场，并将其
转化为电信号输出。
磁尺的位移越大，磁场的强度也越大，因此输出的电
信号的大小也会随之增加。
为了得到高精度的位移测量结果，通常在磁尺的两侧会设置多个传感器，以提高测量的准确性和稳定性。
这些传感器会同时检测磁尺的磁场，
然后将测得的磁场数据进行处理，得到最终的位移结果。
除了位移测量，磁尺式位移传感器还可以用于速度和加速度的测量。
对于速度测量，可以通过测量位移的变化率来计算得到。
对于加速度测量，可以通过测量速度的变化率来计算得到。
总之，工业磁尺式位移传感器的工作原理是基于磁性感应的。
通过感
应目标物体的磁场，将其转化为电信号输出，以实现位移、速度和加速度
的测量。
它具有测量精度高、可靠性好等特点，广泛应用于工业自动化控制、机械制造和仪器仪表等领域。
江门市安泰电子 磁致伸缩线性位移传感器 说明书
磁致伸缩线性位移传感器使用说明书江门市安泰电子有限公司磁致伸缩线性位移传感器一、概述磁致伸缩线性位移（液位）传感器（简称磁尺），是采用磁致伸缩原理制造的高精度、长行程绝对位置测量的位移变送器。
不但可以测量运动物体的直线位移，同时给出运动物体的位置和速度模拟信号或液位信号，根据输出信号的不同，分为模拟式和数字式两种。
灵活的供电方式和极为方便的多种接线方法和多种输出形式可满足各种测量、控制、检测的要求；由于采用非接触测量方式，避免了部件互相接触而造成磨擦或磨损，因此很适合应用于环境恶劣、不需定期维护的系统工程或场合。
不仅仅是传感器的性能优良，更重要的是工作寿命长、良好的环境适应性、可靠性、能有效和稳定的工作，与导电橡胶位移传感器、磁栅位移传感器、电阻式位移传感器等产品相比有明显的优势。
而且安装、调试方便，再加上有极高的性能价格比；及时周到的售后服务，足可让用户更加放心地使用。
其中，防爆（隔爆型）磁尺严格按照GB3836.1-83《爆炸性环境用防爆电器设备通用要求》，并取得国家防爆电气产品质检中心颁发的防爆合格证。
隔爆标志：EXdⅡBT5。
二、工作原理磁致伸缩线性位移（液位）传感器主要由测杆、电子仓和套在测杆上的非接触的磁环（浮球）组成。
测杆内装有磁致伸缩线（波导丝）。
工作时，由电子仓内的电子电路产生一起始脉冲，此起始脉冲在波导丝中传输时，同时产生了一沿波导丝方向前进的旋转磁场。
当这个磁场与磁环（浮球）中的永久磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，产生扭动脉冲（或称“返回”脉冲）。
这一扭动脉冲被安装在电子仓内的拾能机构所感知并转换成相应的电流脉冲，通过电子电路计算出两脉冲起始和返回之间的时间差，即可精确测出被测的位置和位移。
三、主要技术性能指标★ 量程范围（mm） 80 150 300 500 800 1000 1200 1500 2000 2200 2500 2800 3000 3500 4000 4500 5000(用户可定制)★输出形式/工作电压（三线制）位移信号：0～5VDC/+24VDC±10%0～10VDC/+24VDC±10%（-5～+5）VDC/±15VDC±10%（-10～+10）VDC/±15VDC±10%4～20mADC/+24VDC±10%速度信号：1V/25.4mm/s（最大10VDC）★负载能力电压信号输出最大负载2mA电流信号输出最大负载600Ω★非线性误差±0.05%FS；300mm以下最大误差150 μm★重复性误差优于0.002%FS★分辨率优于0.002%FS★迟滞优于0.002%FS★温度影响优于0.007%/FS/℃★储存温度-40～+100℃★工作温度0～+70℃-25～+80℃-40～+85℃★满量程调整范围 20%FS★零点调整范围 20%FS★纹波低噪声环境小于2mVrms伺服工作状态（80～1600mm）小于6mVrms伺服工作状态（1600〜300mm）小于10mVrms★测杆材料 0Cr18Ni9（304）316不锈钢（特殊定制）★电子仓外壳材料 1Cr18Ni9Ti★引线方式PVC屏蔽电缆线（默认长度：2.8m，也可根据用户要求提供）航空插头（不适用于隔爆产品）接线端子★隔爆防爆标志EXdⅡBT5★外壳防护等级IP65四、安装(一)、安装前注意事项认真阅读全部安装说明,防止安装的环境温度、冲击、振动及压力超出传感器的允许范围；不可使测杆弯曲；切勿使变送器的电子部件端或最末端承受大的冲击；传感器不可用于有化学反应或其它对传感器有损害的易燃、易爆、腐蚀、蒸气和液体等场合；传感器的电子部件防溅但不可浸没，切不可让液体浸至六方形基座上方。
上海鑫天光栅尺,磁栅尺选型样本(2018版)
位移传感器上海鑫天精密仪器有限公司Shanghaixintian Precision ins truments Co.,ltd鑫天专注于测量为每一位用户提供保驾护航上海鑫天精密仪器有限公司Shanghai XinTian Precision Instruments Co.,Ltd公司简介上海鑫天精密仪器有限公司坐落于上海市嘉定区。
公司是一家以专业生产、研发、销售光栅尺、球栅尺、磁栅尺、安全光栅、安全光幕、测量光幕、影像仪、投影仪、三坐标、测长仪、万能工具显微镜、硬度计等产品的有限责任公司。
公司致力于高精技术的开发及生产，公司依托雄厚的人才资源和强大的科研开发实力，成功地构筑了以新型高精密光电技术为核心技术的产业群，形成了以研究、生产、销售和技术服务为一体的完整体系。
公司研究领域包括：电工、电子、光学仪器、数显系统、位移控制器、电子光栅数显系统、销售维护球栅数显系统等。
公司拥有专业的技术团队、安装服务工程技术人员，能满足各种电子光栅、球栅传感器的改造、配套服务；以及进口球栅更替、维修服务。
还有本公司在改造旧光学仪器方面有比较成熟售后体系，能为用户节省每一分钱，最大化利用公司的现有资源。
公司秉承“重信用、守合同、保证产品质量精神”，始终坚持以先进科技配合卓越服务，根据每一位用户和客户的需求制定个性化的服务体系，务求协助用户和客户准确达成目标，创造辉煌成绩！公司名称：上海鑫天精密仪器有限公司地址：上海市嘉定区玉麦路388弄73号电话：021-********传真：021-********邮箱：shxintian@网址：产品目录光栅数显-------------1-8页光栅数据采集卡---------9页旋转编码器------------10页磁性传感器---------11-18页球栅数显-----------19-22页光栅系列传感器输出信号已倍率细分及数字化的输出讯号上海鑫天精密仪器有限公司01wwwTo try and get a more precise measurement光栅尺工作原理1.1光栅测量滚动式光栅线位移传感器由铝型材、光栅尺、安装端盖、读数头和信号电缆(带插头)等部分组成。
工业磁尺式位移传感器工作原理
工业磁尺式位移传感器工作原理
工业磁尺式位移传感器是一种可以测量物体表面上精确位移的传感器。
它由一个有磁性的尺子和一个位置检测装置组成，通过磁场来检测物体表面的位移。
它是精密测量技术的一种，能够测量微小的位移，并具有较高的精度和稳定性。
工业磁尺式位移传感器的工作原理是：它的核心部分包括一个有磁性的尺子和一个位置检测装置。
有磁性的尺子是一个带有磁性的尺子，它的一侧带有一个磁性标记，而另一侧带有一个磁极。
位置检测装置是一个电子检测器，它可以检测到磁场的变化。
当磁尺上的磁性标记移动时，磁场也将随之变化，因此，位置检测装置可以检测出磁场变化情况，从而可以检测到物体表面的位移。
磁尺式位移传感器的优点是可以测量微小的位移，比如1微米，并具有较高的精度和稳定性。
此外，它不受温度变化的影响，能够在各种恶劣环境下正常工作，使用寿命长，易于维护和安装。
磁尺式位移传感器的缺点是其工作范围有限，受到磁场的影响，因此它不能在存在强磁场的环境中使用。
此外，它的价格较高，不能用于大规模的生产。
总的来说，磁尺式位移传感器是一种精密测量技术，具有测量精度高、稳定性好、使用寿命长、不受温度变化影响等优点，但它的价格较高，工作范围有限，不能在存在强磁场的环境中使用。
JMDL-21xxAT 智能数码通用位移计 使用手册说明书
JMDL-21xxAT 智能数码通用位移计长沙金码测控科技股份有限公司www 产品使用手册版本：V3.0修订日期：2023年4月版权声明 本文件所含信息归长沙金码测控科技股份有限公司所有，文件中所有信息、数据、设计以及所含图样均属长沙金码测控科技股份有限公司所有，未经书面许可，不得以任何形式（包括影印或其他方式）翻印或复制，间接或直接透露给外界个人或团体。
本仪器的安装、维护、操作需由专业技术人员进行，长沙金码测控科技股份有限公司对本产品拥有更改的权利。
长沙金码测控科技股份有限公司版权所有一. 产品概述二.特点三.主要性能指标四.连接仪表五.产品安装与使用六.拆卸七.产品维护与其它注意事项1111223目录欢迎使用长沙金码测控科技股份有限公司的产品！您拥有金码传感器及其检测设备的同时，就标志着您掌握了最先进的工程检测手段和享有本公司的优质服务，使用本产品之前请详细阅读本说明书或来电垂询，谢谢！JMDL-21xxAT系列智能数码位移传感广泛应用于建筑、铁路、水电、大坝等工程领域的结构相对位移变化和伸缩缝位移变化的精密测量。
一、产品概述1、采用电感调频原理设计制造，具有高灵敏度、高精度、高稳定性、温度影响小的优点，适用于长期观测。
2、位移计内置存贮芯片，具有智能记忆功能，出厂时已将传感器型号、编号、标定系数等参数永久存贮在传感器内，并可保存800次您所需要的测量结果，如测量时间、测点温度（温度型）、绝对位移值、相对位移值、零点值等。
3、采用全数字检测，信号长距离传输不失真，抗干扰能力强。
4、绝缘性能良好，防水耐用。
5、配备综合测试仪即可直接显示位移值，测量直观、简便、快捷。
6、配备自动化采集系统可实现无人职守测量或进行远程监控。
1、连线方法说明：A．直接连接：综合测试仪配备传感器连接插口（防水航空插头），对于配备插头的位移计可直接插入仪表测量。
注：位移计可焊接防水航空插头，连接方法为1红线，2黄线，3蓝线，4绿线。
SDMS位移磁尺选型手册
附表 3：磁环及位移磁尺安装附件列表
实物
结构图
闭口磁环
开口磁环
非导磁垫片
传感器支架 磁环支架
编号 规格单位： (mm)
材
质
A:￠32.8
1 B:￠23.9
铝
C:￠13.0
A:￠35
2 B:￠25.5
铝
C:￠15
A:￠32.8
1 B:￠23.9
铝
C:￠13.0
A:￠35
2 B:￠25.5
铝
C:￠15
A:￠32.8
选型示例 SDMSA-2400-A11P-MEDS-1XX1 表示所订产品为 SDMS 系列高精度位移传感器，A 型电子仓，量程为 2400 mm， 电流输出 4mA～20mA，单磁环正 向行程，标准工作电压为 24V，安装螺纹为公制 M18X1.5，航空插头连接（配 3 米 PVC 护套电缆），选用闭口磁环 1 及安装附件组 FM-1。
附表 1: 信号输出信息选择
□ 电流或电压输出 模拟输出 A：电流输出 V：电压输出
信号输出信息选择(5 位)
□
□
输出范围
磁环数
1、4mA～20mA 2、0mA～20mA 1、0V～10V 2、0V～5V 数据格式及波特率
M：Modbus 输出 数字输出
S：SSI 输出
RTU 格式 ASCII 0：2400 A：2400 1：4800 B：4800 2：9600 C：9600 3：19200 D：19200
RS-485信号B RS-485信号A
屏蔽线 供电电源(-)
屏蔽线 供电电源(-)
注意事项：
1.传感器供电电源要求：输出电压+24VDC±10%，对每个传感器的供电电流必须大于 150mA；
中国最专业的磁栅尺资料
MS 系列
磁尺
1— 保护带 2— 磁性带 3— 基 带
安全提示
为了防止各类事故的发生，必须遵守下列各项安全提示，并且在运行、安装、维护、检查、修理和各类 操作之前仔细阅读。
警告
z 磁栅表面不允许互相接触。 z 切勿用湿的手进行安装，可能导致电击。 z 切勿擅自改变此产品，可能导致产品损伤或损毁，而无法工作。
z 工作电流：Max.40 mA z 输出电缆长度：Max.50 m z 最大移动速度：2 m/s z 配套磁尺：MS 系列 z 贮存、运输温度：-20～70 ℃ z 工作温度：-5～50 ℃ z 防护等级：IP67
读头的输出MR 系列读头 Nhomakorabea安全提示
z 切勿使用不符合规定的电压工作。 z 切勿用湿的手进行安装，可能导致电
521(E)时，距离为 5mm。 6. 建议用 AWG28 以上规格电缆。读头正常工作报警灯为绿色，当发生报警时报警灯为红色，报警信号为
低电平脉冲。
读头的外形尺寸
读头的安装
读头的安装误差见下图。
如果安装现场的环境可能对磁带表面带来灰尘和铁屑等物体，应在读头的两侧安装刮尘设 施。
z 测量长度(L)：0.1～30m，大于 30m 需定制 z 相对湿度：≤95% z 截面尺寸：10 mm×1.60 mm z 配套读头：MR 系列 z 贮存、运输温度：-20～70 ℃ z 工作温度：-5～50 ℃ z 防护等级：IP67
2. 当使用 MR200D/201D/500D/501D 时，输出为 9 芯 D 型插头形式，请参考脚号进行接线。 3. 当使用 MR200E/201E/500E/501E/220E/221E/520E/521E 时，读头没有 Z 和/Z 信号输出，Z 和/Z 信号
米兰特磁致伸缩位移传感器选型01
米兰特磁致伸缩位移传感器深圳市米兰特科技有限公司，专业生产高性能传感器，由在国外公司工作多年的专业技术人员参与创办，多年来致力于物位传感器及检测技术开发，拥有磁致伸缩核心技术，最关键的磁致伸缩材料研制已经接近国外最先进水平。
在此基础上先后研制成功，分辨率达到0.5um R系列磁致伸缩位移产品，数据稳定性、可靠性及响应时间接近国外最先进水平。
先后在冶金、水利、港口、橡胶、建材、石化、工程机械、汽车、高铁、风电等大量应用。
产品取得用户大量好评。
公司秉承“一切为客户着想，为用户创造最大价值”理念，产品供货周期一周左右，产品结构及电气标准可直接和国外产品兼容，可为用户专门打造磁致伸缩产品及相关测量方案。
也可提供一系列解决方案解决国外产品使用中出现的问题。
展望未来，公司将本着“科技感知未来”宗旨。
在物联网技术兴起之时，努力创新产品，专注于磁致伸缩核心技术，关注细节，做精产品。
努力打造米兰特传感器民族品牌，为中国从制造大国转变为制造强国贡献自己微薄的力量。
磁致伸缩原理：测量时传感器电子仓的电子部件产生一电流脉冲，此电流产生一磁场沿波导丝运动。
在传感器测杆上的可移动磁环同时也产生一个磁场。
当电流产生的磁场与磁环产生的磁场相交时，波导丝产生磁致伸缩效应，产生一个应变脉冲，此脉冲以固定速度沿波导丝传回并被测量元件检出，通过测定电流脉冲与应变脉冲之间的时间便可以精确地确定磁环的位置（位移）。
专业术语绝对位置（Absolute position）环境条件(Ambient Condition)传感器的输出显示的是相对于一个绝对（固定）对于位移传感器常规工作环境条件下，业界有参考点的位置，传感器供电后无需复位和一般以下标准：增量式位置传感器不同。
1）温度25℃（±10℃）2）相对湿度：90%或更少异步模式（Asynchronous Mode）通常专门为传感器进行标定和测试的环境比标异步数据通讯是指数据按本设备的时钟频率从准的要求会更严格一点。
上海鑫天光栅尺磁栅尺选型样本
上海鑫天光栅尺磁栅尺选型样本尊敬的客户：感谢您对上海鑫天光栅尺的关注和支持！根据您的需求，我们为您提供了鑫天光栅尺的选型样本（2024版），以下是详细介绍：1.产品概述：上海鑫天光栅尺是一种高精度、高可靠性的位移测量装置，适用于各类机床、数控系统、测量设备等领域。
产品采用光电子学原理，通过测量光栅尺的位移与运动装置相对应的运动位移，从而实现位移测量。
光栅尺具有精度高、反应速度快、抗干扰能力强等特点。
2.产品特点：-高精度：鑫天光栅尺采用先进的光电子技术和精密的制造工艺，保证了测量精度的稳定性和可靠性。
其分辨率可达到亚微米级别，能够满足高精度测量的需求。
-高可靠性：产品使用寿命长，可靠性高。
在设计和生产过程中，我们严格遵循质量控制标准，确保产品的稳定性和可靠性。
同时，我们提供完善的售后服务，确保您的使用体验。
-快速响应：光栅尺传感器反应速度快，能够在短时间内完成测量和输出数据，满足高速运动的要求。
-抗干扰能力强：光栅尺产品采用了抗干扰技术，能够有效抵御外界干扰，保证测量结果的精确性和可靠性。
-易于安装：产品结构简单，安装方便。
我们提供了专业的技术支持和安装指南，确保您能够轻松安装和使用光栅尺。
3.选型样本：型号：XTG100-1分辨率：0.1μm测量范围：0-100mm适用机床类型：车床、铣床特点：适用于中、小型机床，具有高精度、高可靠性和稳定性。
型号：XTG500-2分辨率：0.5μm测量范围：0-500mm适用机床类型：车床、铣床、磨床特点：适用于高精度数控加工机床，具有快速响应和稳定性。
型号：XTG1000-4分辨率：1μm测量范围：0-1000mm适用机床类型：龙门铣床、磨床特点：适用于大型数控加工机床，具有精确测量和抗干扰能力强。
光栅尺磁栅尺及感应同步位移测量共49页
1
0
、
倚
南
窗
以
寄
傲
，
审
容
膝
之
易
安
。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
49
光栅尺磁栅尺及感应同步位移测量
6
、
露
凝
无
游
氛
，
天
高
风
景
澈
。
7、翩翩新 来燕，双双入我庐 ，先巢故尚在，相 将还旧居。
8
、
吁
嗟
身
后
名
，
于
我
若
浮
烟
。
9、 陶渊 明（ 约 365年 —427年 ），字 元亮， （又 一说名 潜，字 渊明 ）号五 柳先生 ，私 谥“靖 节”， 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散
文 家 。汉 族 ，东 晋 浔阳 柴桑 人 （今 江西 九江 ） 。曾 做过 几 年小 官， 后辞 官 回家 ，从 此 隐居 ，田 园生 活 是陶 渊明 诗 的主 要题 材， 相 关作 品有 《饮 酒 》 、 《 归 园 田 居 》 、 《 桃花 源 记 》 、 《 五 柳先 生 传 》 、 《 归 去来 兮 辞 》 等 。
磁尺
磁尺磁尺位置检测装置是由磁性标尺、磁头和电路组成、该装置示意图如下所示。
磁尺的测量原理类似于磁带的录音原理，是在非导磁的材料如铜、不锈钢、玻璃或其他合金材料的基本上镀一层磁性薄膜（常用Ni-Co-P 或Fe-Co 合金）。
测量线位移时，不导磁的物体可以做成尺形（带形）；测量角位移时，可做成圆柱形。
在测量前，先按标准尺度以一定间隔（一般为0.05mm ）在磁性薄膜上录制一系列的磁信号。
这些磁信号就是一个个按SN-NS-SN-NS ……方向排列的小磁体，这时的磁性薄膜为磁栅，测量时，磁栅随位移而移动（或转动）并用磁头读取（感应）这些移动的磁栅信号，是磁头内的线圈产生感应正弦电动势。
对这些电动势的频率进行计数，就可以测量位移了。
磁性标尺制作简单，安装调整方便，对使用坏境的条件要求较低，如对周围电磁场的抗干扰能力较强，在油污、粉尘较多的场合下使用有较好的稳定性。
高精度的磁尺位置检测装置可用于各种测量机、精密机床和数控机床。
磁性标尺（简称磁尺）按其基本形状不同可分成以下类型。
（1）平面实体型磁尺磁头和磁尺之间留有间隙，磁头固定在带有板弹簧的磁头架上。
磁尺的刚度和加工精度要求较高，因而成本相应较高。
磁尺长度一般小于600mm，如果要测量较长的距离，可将若干磁尺接长后使用。
（2）带状磁尺带状磁尺是在磷青铜带上镀一层Ni-Co-P合金磁膜，带宽为70mm，厚0.2mm，最大长度可达15m。
磁带固定在用低碳钢做的屏蔽壳体内，并以一定的预紧力绷紧在框架或支架中，使其随同框架或机床一起胀缩，从而减小温度对测量精度的影响。
磁头工作时与磁尺接触，因而有磨损，允许一定的变形，因此对机械部件的安装精度要求不高。
（3）线状磁尺线状磁尺是在直径为2mm的青铜丝上镀镍-钴合金或用永磁材料制成。
线状磁尺套在磁头中间，与磁头同轴，两者之间具有很小的间隙。
磁头是特制的，两磁头轴向相距λ/4（λ为磁化信号的节距）。
由于磁尺包围在磁头中间，对周围电磁场起到了屏蔽作用，所以抗干扰能力强、输出信号大，系统检测精度高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SDMS 系列磁致伸缩线性位移传感器
z 概述
SDMS 系列磁致伸缩位移传感器是利用磁致伸缩原理开发的高精度位移测量传感器。
采用非接触测量方式、产品使用寿命长，环境适应性强；不需要定期标定和维护；产品为绝对量输出，重启无需归零；具有高精度、高稳定性、高可靠性、高重复性的技术特点；支持电流、电压、SSI、Modbus、PROFIBUS 等多种输出方式，广泛应用于石油、钢铁、化工、港口、机械、食品等环境恶劣的工业场合，是高精度位移控制的首选。
z 产品应用示例
钢铁生产的多缸系统的同步控制
轧机行程精密控制
港机自动控制
注塑机械
z性能参数
参数
SDMS系列模拟输出磁尺 SDMS系列数字输出磁尺 供电电压 DC 24V
测量对象 可测1～2个位置量 可测1～3个位置量
量程范围 80mm～5000mm
输出信号
电压 0～5VDC或0～10VDC
MODBUS SSI 电流 0～20mA或4～20mA
负载能力
电压信号输出最低负载＞5KΩ，
电流信号输出最大负载电阻 600Ω
可组网32台磁尺 点对点 非线性误差 <±0.05%F.S（最小±50μm）
重复性误差 <±0.002%F.S
分辨率 采用 16Bit D/A 转换，0.0015%F.S25um
迟滞 <0.002%F.S.
工作温度 -40～+85℃
温度系数 <0.007%F.S./℃
z结构尺寸（更新）
图1：航空插头接口磁尺结构尺寸
图2：M16金属电缆接头磁尺结构尺寸
z接线方法
模拟输出
电气连接方式 插脚引线说明
航空插头
电缆线
颜色定义
单磁环 单磁环带调试接口 双位置输出 Pin1 红色 供电电源(+) 供电电源(+) 供电电源(+) Pin2 白色 信号输出(-) 信号输出(-) 信号1输出(-) Pin3 蓝色 信号输出(+) 信号输出(+) 信号1输出(+) Pin4 绿色 NC RS-485信号B 信号2输出(+) Pin5 棕色 NC RS-485信号A 信号2输出(-) Pin6 裸线 屏蔽线 屏蔽线 屏蔽线
Pin7 黑色 供电电源(-) 供电电源(-)
供电电源(-)
数字输出
电气连接方式 插脚引线说明
MODBUS输出
航空插头
电缆线
颜色定义
MODBUS输出 SSI输出
Pin1红色
红色
供电电源(+) 供电电源(+)
Pin2白色 NC
Pin3蓝色 NC
Pin4绿色 RS-485信号B
Pin5棕色 RS-485信号A
Pin6裸线 屏蔽线 屏蔽线
Pin7黑色 供电电源(-) 供电电源(-)
注意事项：
1.传感器供电电源要求：输出电压+24VDC±10%，对每个传感器的供电电流必须大于150mA；
2.传感器的屏蔽电缆走线必须避开大功率机电设备、高压电缆线及有强电磁辐射的场所等；
3.电缆的屏蔽网线必须保持完好无断线，并接到后续设备的地端。
z 安装方法
外置式应用安装图:
传感器支架
锁紧螺母
磁环支架
专用螺钉M3*12用于FM-3
磁环
专用垫圈#6
固定板条
测杆支架
专用螺钉M3*8螺母M3
步骤：
1) 用传感器支架将传感器卡住，并将支架用锁紧螺母固定在传感器上。
2) 将磁环用两个防松垫圈#6和两个专用螺钉M3×16固定在磁环支架上，将磁环装在测杆上，螺钉头
部应朝向六方基座侧；磁环应尽量与测杆同心且无接触，但磁环稍有偏心不会影响传感器的性能。
3) 将固定板条紧绕在测杆的最末端，用两个M3×8螺钉和两个M3螺母将固定板条固定在测杆支架上。
4) 最后将整个初装好的传感器套件，按安装要求用相应的螺钉把传感器支架和测杆支架固定在安装现
场预定的位置即可。
注意事项：
1． 位移磁尺外置安装时，配用开口磁环。
对测量范围小于是1000mm 的传感器，建议选用FM-2安
装附件；大于1500mm 的，选用FM—3安装附件。
2． FM-2安装附件只提供一根固定板条，将其固定在距测杆末端25mm 以内；FM-3安装
附件有三根固定板条，安装方法为：一根固定在距末端约25mm 以内，另外两根均布 在测杆上。
液压缸应用安装图:
图1:液压缸安装图
图2:“O”形圈的密封面加工示意图
步聚
1)将传感器旋入液压缸外缸套的安装孔内拧紧，如图1所示。
（注：加工液压缸安装孔请与磁尺安装
螺纹保持一致，“O”形圈的密封面应按图2所示加工；磁尺安装螺纹尺寸见下表）
2)根据所选用磁环的尺寸，在活塞杆上加工出安放磁环和非导磁垫片的安装空间（参考图1）并加工
好四个M3安装螺纹孔，将磁环垫上非导磁垫片用专用螺钉M3×16和专用垫圈#6固定好。
3)将传感器测杆穿过磁环插入空心活塞内腔，磁环应尽量与测杆同心，但磁环偏心对测量精度无影响。
磁尺安装螺纹尺寸表
z产品选型表
SDM □ □ - □ □ □ □ □- □ □ □ □□-□□□□-□□□□选型说明
产品系列 S 不锈钢耐压外管位移磁尺 A 铝成型外壳位移磁尺
电子仓 类型 A A型标准电子仓
B B型电子仓
D 分体电子仓
量程XXXX数字表示，单位mm
精度X缺省为高精度，E为经济型信号输出信息XXXXX附表1
安装螺纹M E M18*1.5
M F M20*1.5
G6英制3/4-16UNF
接线方式D航空插头
P M16金属电缆接头
电缆长度S标准线缆长度为3m
Z客户定制线缆长度，单位为 m 磁环类型和安装附件类型XXXX附表2
附表1: 信号输出信息选择
信号输出信息选择(5位)
□ □ □ □ □
模拟输出 电流或电压输出 输出范围 磁环数 行程方向 工作电压 A：电流输出
1、4mA～20mA
2、0mA～20mA
1: 1个磁环
2: 2个磁环
3: 3个磁环
P、正向
N、反向
缺省：+24V
Z、定制 V：电压输出
1、0V～10V
2、0V～5V
数字输出 M：Modbus输出
数据格式及波特率
RTU格式
0：2400
1：4800
2：9600
3：19200
ASCII
A：2400
B：4800
C：9600
D：19200 S：SSI输出
数据格式
0：24位二进制
1：25位二进制
2：26位二进制
5：24位格雷码
6：25位格雷码
7：26位格雷码
附表2：磁环和安装附件选择
磁环类型(3位)
安装附件类型(1位)
□ □ □
□ 磁环1
磁环2
磁环3
1：闭口磁环1 2：闭口磁环2 3：开口磁环1 4：开口磁环2 5：磁性滑块
X：无相应磁环对应位填入X
(磁环规格详见附表3)
1：位移磁尺液压缸内置安装附件组FM-1 2：位移磁尺外置安装附件组FM-2 3：位移磁尺外置安装附件组FM-3 X: 无安装附件
(附件结构尺寸详见附表3，附件组清单见附表4)
附表3：磁环及位移磁尺安装附件列表
实物 结构图
编号
规格单位： (mm) 材质 闭口磁环
1
A:￠32.8 B:￠23.9 C:￠13.0 铝
2
A:￠35 B:￠25.5 C:￠15
铝
开口磁环
1
A:￠32.8 B:￠23.9 C:￠13.0 铝
2
A:￠35 B:￠25.5 C:￠15
铝
非导磁垫片
1
A:￠32.8 B:￠23.9 C:￠13.0 铝
2
A:￠35 B:￠25.5 C:￠15
铝
传感器支架
1 A:￠18.2(M18*1.5) 铝 2
A:￠20.2(M20*1.5) 3
A:￠20.2(3/4-16UNF)
磁环支架
位移磁尺通用
铝
测杆支架
位移磁尺通用
铝
锁紧螺母
1 A: M18*1.5 不锈钢
2
A: M20*1.5 3
A: 3/4-16UNF
1、位移磁尺应用于液压缸内置安装时，配用闭口磁环，选用附件组FM-1。
2、位移磁尺外置安装时，配用开口磁环，选用附件组FM-2（测量范围小于1000mm 时）或FM-3（测量范围大于
1500mm 时）。
3、N *
是选配的磁环个数，SDMS 系列磁尺最多可测量三个位置量，配用磁环数最大为3。
选型示例
SDMSA-2400-A11P-MEDS-1XX1
表示所订产品为SDMS 系列高精度位移传感器，A 型电子仓，量程为2400 mm， 电流输出4mA～20mA，单磁环正向行程，标准工作电压为24V，安装螺纹为公制M18X1.5，航空插头连接（配3米PVC 护套电缆），选用闭口磁环1及安装附件组FM-1。
