PP与PE共混改性
关于在聚丙烯PP中添加高密度聚乙烯PE可行性分析报告
关于在聚丙烯PP中添加聚乙烯PE可行性分析报告拉丝的中聚丙烯PP添加少量的聚乙烯PE可以起到改性的作用。
共混是塑编原料改性的基本手段,就象在铁中添加不同比例的碳元素一样,按碳元素的含量可以使铁改性成为铁,钢等。
塑料共混也是这个道理。
聚丙烯PP具有较高的机械强度,优良的耐热性能,较好的耐腐蚀性,电绝缘性,刚性等。
但聚丙烯的成型收宿率大,低温易脆,耐环境应力开裂性等较差等。
这些可以通过共混改性的到明显的改善。
目前有聚丙烯PP和高密度聚乙烯PE,低密度聚乙烯PE,及线性低密度聚乙烯PE,共混该性的改性和应用。
PP均聚物的熔点约为330°F,取决于加热速度和热历史。
在PP链上间隔地插入乙烯(无规共聚),链会变得更缺乏规则和更柔软,从而降低聚合物的结晶度、模量、熔点和熔点锐度。
典型的无规共聚物是比较透明的,熔点在293—305°F范围内(华氏温度=摄氏温度×9/5 + 32 摄氏温度= (华氏温度-32)*5/9)。
对于拉丝来讲,聚丙烯PP中添加少量的聚乙烯PE有以下几点好处:1, 增加韧性抗冲击聚丙烯与聚乙烯共混,以为两者极性相近,具有较好的热力学相容性.在PP/HDPE的共混物中,当HDPE的含量在10%时,在-20℃下的落球冲击强度可比聚丙烯提高八倍以上,可见抗低温性能提高了很多。
塑编企业的实践证明,PP/HDPE共混物中,当HDPE的含量在5%时,扁丝的断裂伸长率有所提高,生产的编织袋有明显的变软感觉,抗跌落实验性能有所提高。
2,扁丝起毛少PP/HDPE的共混物中,当HDPE的含量在3~8%时,在40倍的显微镜下观察,扁丝的起毛现象明显减少,因此粉尘中扁丝的毛刺也明显减少。
3,减少扁丝辟丝PP/HDPE共混物中,当HDPE的含量在3~8%时,扁丝辟丝现象有所减少。
用手横向拉扁丝时,比没共混时,可以感觉有点拉力。
也可以发现,冷却的薄膜有点柔软,分丝时不易断丝。
4,编织时断丝率少由于韧性的增加,扁丝抗冲击,由于起毛少,而使扁丝顺利通过各导丝孔,从而使编织时断丝率减少。
PE对PP共混改性是如何起到抗冲击强度

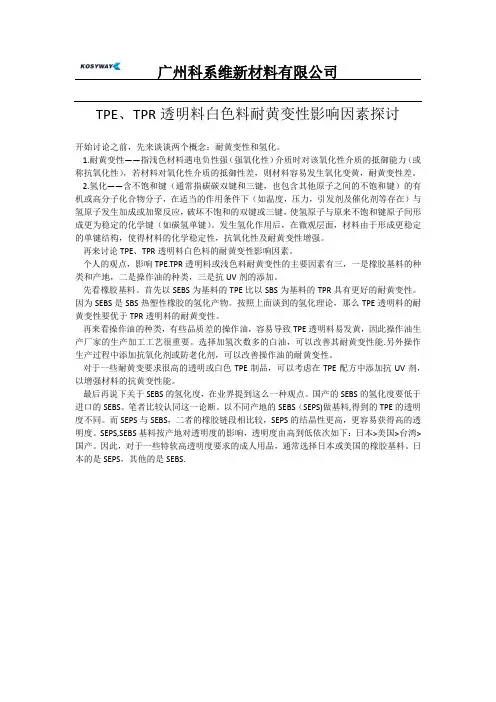

广州科系维新材料有限公司TPE、TPR透明料白色料耐黄变性影响因素探讨开始讨论之前,先来谈谈两个概念:耐黄变性和氢化。
1.耐黄变性——指浅色材料遇电负性强(强氧化性)介质时对该氧化性介质的抵御能力(或称抗氧化性),若材料对氧化性介质的抵御性差,则材料容易发生氧化变黄,耐黄变性差。
2.氢化——含不饱和键(通常指碳碳双键和三键,也包含其他原子之间的不饱和键)的有机或高分子化合物分子,在适当的作用条件下(如温度,压力,引发剂及催化剂等存在)与氢原子发生加成或加聚反应,破坏不饱和的双键或三键,使氢原子与原来不饱和键原子间形成更为稳定的化学键(如碳氢单键)。
发生氢化作用后,在微观层面,材料由于形成更稳定的单键结构,使得材料的化学稳定性,抗氧化性及耐黄变性增强。
再来讨论TPE、TPR透明料白色料的耐黄变性影响因素。
个人的观点,影响TPE.TPR透明料或浅色料耐黄变性的主要因素有三,一是橡胶基料的种类和产地,二是操作油的种类,三是抗UV剂的添加。
先看橡胶基料。
首先以SEBS为基料的TPE比以SBS为基料的TPR具有更好的耐黄变性。
因为SEBS是SBS热塑性橡胶的氢化产物。
按照上面谈到的氢化理论,那么TPE透明料的耐黄变性要优于TPR透明料的耐黄变性。
再来看操作油的种类,有些品质差的操作油,容易导致TPE透明料易发黄,因此操作油生产厂家的生产加工工艺很重要。
选择加氢次数多的白油,可以改善其耐黄变性能.另外操作生产过程中添加抗氧化剂或防老化剂,可以改善操作油的耐黄变性。
对于一些耐黄变要求很高的透明或白色TPE制品,可以考虑在TPE配方中添加抗UV剂,以增强材料的抗黄变性能。
最后再说下关于SEBS的氢化度,在业界提到这么一种观点。
国产的SEBS的氢化度要低于进口的SEBS。
笔者比较认同这一论断。
以不同产地的SEBS(SEPS)做基料,得到的TPE的透明度不同。
而SEPS与SEBS,二者的橡胶链段相比较,SEPS的结晶性更高,更容易获得高的透明度。
关于聚烯烃(聚丙烯、聚乙烯)共混改性的现代研究
关于聚烯烃(聚丙烯、聚乙烯)共混改性的现代研究摘要随着当今社会的快速发展和科学技术的不断进步,高分子材料在工农业中应用的比重也在不断增加,并得到了广泛的应用。
由于塑料是高分子材料发展的重要内容之一,PP在使用过程中,不仅应该具有较高的强度,也应该有良好的韧性。
因此对通用大品种树脂聚丙烯(PP)和聚乙烯(PE)开展改性研究一直是高分子材料科学研究领域的重要课题。
关键词聚烯烃;聚丙烯;聚乙烯;共混改性前言众所周知,PP和PE是重要的通用大品种树脂,聚丙烯(PP)具有比重小、耐应力开裂性和耐磨性能突出、较好的耐热性和化学稳定性等优点,但脆性和低温抗冲击性能差。
聚乙烯(PE)具有优良的电绝缘性、耐化学性、耐低温性和良好的加工流动性等特点,但耐热性差、耐大气老化性能差以及易应力开裂等缺点也相当突出。
因此聚丙烯和聚乙烯的改性研究已经成为目前高分子材料科学研究的重点,本文主要对聚丙烯(PP)与聚乙烯(PE)的共混改性进行研究与探讨。
1 聚烯烃概述1.1 聚丙烯聚丙烯(即)是非常重要的廉价通用高分子材料,它具有比重小、耐应力开裂性和耐磨性能突出、较好的耐热性和化学稳定性等优点,广泛用于薄膜、管材、板材、注射产品及中空制品中。
聚丙烯相对低的价格和适宜的特性提高了它的市场效能,不仅用做其他材料的替代物,而且也不断地开发出一些新的应用[1]。
1.2 聚乙烯聚乙烯工艺化已有60多年的歷史,聚乙烯现在是世界上产量最大、品种繁多的最重要的合成树脂之一。
其应用已深入到国民经济的各个部门和人们的日常生活中。
历经半个多世纪的开发,现在已能生产各种类型和品级的聚乙烯树脂,可以做成不同形式、不同用途的系列制品。
在满足最终用途的前提下,与其他聚合物和非聚合物材料相比,聚乙烯树脂以其价廉质优而具有强劲的市场竞争力,已发展成生产量大、用途宽广的最重要的一类通用树脂。
2 聚烯烃(聚丙烯,聚乙烯)共混改性方法2.1 塑料增韧PP采用塑料类作为PP增韧改性的改性剂,不仅可以达到增韧的目的,而且可使材料的耐磨性、染色性等得到改善,且价格低廉。
聚丙烯的共混改性
当加入PP-g-MAH后,PP/PA6共混 物的拉伸强度和断裂伸长率均提 高。这是因为两者共混时相互排 斥,难以互容。加入PP-g-MAH使 得两个不相容聚合物通过亲和力 取得协同效应,增加了相容性, 所以混合的更均匀,从而改善共 混物各方面的性能。
PP/LDPE共混物的熔体流动速率与LDPE含量的关系
12
10
熔体流动速率(g/10min)
8
6
210℃
4
230℃
2
0 0
20
40
60
80
100
LDPE含量/%
的PP/PE共混物中,TAIC主要分布在PP/PE 共混物的相界面。由辐射引发的TAIC参与的界面反应 ,增强了不相容共混物的相间粘接,改善了共混物的相容 性,提高了共混物的力学性能。
通过改性,可以使PP的性能得到显著改善。
聚丙烯的改性方法
物理改性
化学改性 表面改性
共混改性 复合材料
增强填充改性 共聚改性 接枝改性 交联PP
这里主要讲聚丙烯的共混改性。
PP共混改性是物理改性中的一种重要技术。 它是指用其他塑料、橡胶或热塑性弹性体混入PP中较大的 晶球内,以此改善PP的韧性和低温脆性。按共混物组成可 分为塑一塑共混及橡一塑共混体系,其中较常见的是PP/ 高密度聚乙烯(HDPE)、PP/低密度聚乙烯LDPE)、PP/尼 龙等体系。常用的橡胶增韧PP体系有PP/EPR(乙丙橡胶)、 PP/EPDM(一元乙丙橡胶)、PP/SBS(苯乙烯一丁二烯.苯 乙烯热塑性弹性体)、PP/BR(顺丁橡胶)和PP/POE等。PP 还可采用三元共混体系,此时某些共混改性剂对改善PP的 脆化温度有协同效应,即三元共混体系的抗冲击性能及其 他各项力学性能均优于二元体系。
pp增韧及pp、pe共混
PP增韧及PE/PP共混改性研究摘要:从塑料增韧聚丙烯(PP)体系(主要是与PE共混)、橡胶或热塑性弹性体增韧PP体系以及无机刚性粒子增韧PP体系3个方面详细论述了国内外PP共混增韧改性的研究进展。
采用塑料类作为改性剂增韧PP,虽可增韧,但是由于体系的不相容性,往往要大量使用改性剂或添加相容剂。
PE 增韧P P 的效果取决于共混物中PE 的用量, 当PE 质量分数达到25%~40 %时, 共混物既有良好的韧性和拉伸强度,又有较好的加工性能。
使用橡胶或者热望性弹性体与PP共混增韧效果最为明显。
但由于随着弹性体用量的增加,体系在冲击强度大幅提高的同时也出现了刚性等性能的损失。
此外,还就近年发展起来的无机刚性粒子增韧PP的研究工作进展和机理研究情况作了介绍。
关量词:聚丙烯增韧聚乙烯共混改性聚丙烯(PP)是通用热塑性树脂中增长最快的品种之一,广泛应用于工业生产的各个领域。
PP生产工艺简单,价格低廉,有着优异的综合性能。
而其亟待克服的最为突出的缺点是它的缺口敏感性显著,即缺口冲击强度较低,尤其在低温时更为突出,因此在实际应用中需要进行增韧。
PP共混增韧方法以其效果显著、工业化投资少且迅速易行等特点而广为应用。
共混增韧改性是指用其他塑料或弹性体等作为改性剂与PP共混,以此改善PP的韧性。
常用的改性材料主要分为塑料、橡胶或弹性体以及无机刚性粒子等几类。
1.塑料增韧PP体系采用塑料类作为PP增韧的改性剂.不仅可以达到增韧的目的,而且可使材料的耐磨性、染色性等得到改善,且价格较为低廉。
应用较多的有高密度聚乙烯(HDPE)、线型低密度聚乙烯(ILDPE)、乙烯-醋酸乙烯共聚物(EVA)、聚氯乙烯、聚酰胺(PA)等。
但由于他们与PP的不相容性,要使体系达到较高的韧性往往需要加大改性剂用量或添加相容剂。
1.1PP/聚乙烯(PE)1.1.1 高密度聚乙烯结构、性能及应用高密度聚乙烯(HDPE)是在每1000个碳原子中含有不多于5个支链的线型分子所组成的聚合物。
PP与PE共混改性
储料
熔胶|抽胶|冷却设定
压力 背压 流量 位置
前抽 40 ** 15 20
熔一 80 1 55 75
冷却时间:23s
熔二 后抽
80
52
1
**
55
48
100
102
锁模
压力 流量
慢速
60 55
快速
70 60
低压
15 33
高压
120 55
PP加工时易出现的问题:
1. 吸湿性小,易发生融体破裂,容易高温热氧老化,长期与热金属 接触易分解。
二、PP与PP/LDPE共混试样的制备 1)料的称量与干燥 2)物料的混合 3)物料的注塑成型
三、PP与PP/LDPE共混试样的检测 1)试样外观检测 2)流变性检测 3)拉伸强度检测 4)燃烧实验
PP增韧改性配方
• PP:850g • LDPE:150g
PP用LDPE增韧的原因
• PP作为一种通用塑料,力学性能良好,价格低廉但其对 缺口敏感,缺口冲击强度较低,为此,我们需要对PP进 行增韧。
• 而LDPE分子链柔顺,柔韧性好。
• 两者溶解参数相近,极性相似,若将PP与PE共混合金化 可使PP达到增韧的效果。目前,PE增韧PP,是最常用、 最经济,也是最成功的共混增韧体系
增韧原理
PP与PE都是结晶性聚合物,它们之间没有形成共 晶,而且各自结晶,形成相容性不良的多相体系。
但两者晶体之间却发生相互制约作用,可破坏PP 的球晶结构,PP球晶被PE分割成晶片,使PP不能 生产球晶。随着PE用量增大,分割越显著,PP晶 体则被细化,PP晶体尺寸变小,促使PP与PE共混 体系冲击强度得到提高。
前言
1951 年制成了结晶聚丙烯,此后发展了PP/ PE 共混物,通过对聚丙烯进行共混改性,克服其纸 温脆性、易老化、耐候性差等缺点,使其综合性 能大大提高,进入了工程塑料领域,并成为通用工 程塑料及合金的强用力的对手。
关于聚烯烃(聚丙烯、聚乙烯)共混改性的现代研究
关于聚烯烃(聚丙烯、聚乙烯)共混改性的现代研究作者:赵艳张滨茹杨伟来源:《科学与信息化》2017年第29期摘要随着当今社会的快速发展和科学技术的不断进步,高分子材料在工农业中应用的比重也在不断增加,并得到了广泛的应用。
由于塑料是高分子材料发展的重要内容之一,PP在使用过程中,不仅应该具有较高的强度,也应该有良好的韧性。
因此对通用大品种树脂聚丙烯(PP)和聚乙烯(PE)开展改性研究一直是高分子材料科学研究领域的重要课题。
关键词聚烯烃;聚丙烯;聚乙烯;共混改性前言众所周知,PP和PE是重要的通用大品种树脂,聚丙烯(PP)具有比重小、耐应力开裂性和耐磨性能突出、较好的耐热性和化学稳定性等优点,但脆性和低温抗冲击性能差。
聚乙烯(PE)具有优良的电绝缘性、耐化学性、耐低温性和良好的加工流动性等特点,但耐热性差、耐大气老化性能差以及易应力开裂等缺点也相当突出。
因此聚丙烯和聚乙烯的改性研究已经成为目前高分子材料科学研究的重点,本文主要对聚丙烯(PP)与聚乙烯(PE)的共混改性进行研究与探讨。
1 聚烯烃概述1.1 聚丙烯聚丙烯(即)是非常重要的廉价通用高分子材料,它具有比重小、耐应力开裂性和耐磨性能突出、较好的耐热性和化学稳定性等优点,广泛用于薄膜、管材、板材、注射产品及中空制品中。
聚丙烯相对低的价格和适宜的特性提高了它的市场效能,不仅用做其他材料的替代物,而且也不断地开发出一些新的应用[1]。
1.2 聚乙烯聚乙烯工艺化已有60多年的历史,聚乙烯现在是世界上产量最大、品种繁多的最重要的合成树脂之一。
其应用已深入到国民经济的各个部门和人们的日常生活中。
历经半个多世纪的开发,现在已能生产各种类型和品级的聚乙烯树脂,可以做成不同形式、不同用途的系列制品。
在满足最终用途的前提下,与其他聚合物和非聚合物材料相比,聚乙烯树脂以其价廉质优而具有强劲的市场竞争力,已发展成生产量大、用途宽广的最重要的一类通用树脂。
2 聚烯烃(聚丙烯,聚乙烯)共混改性方法2.1 塑料增韧PP采用塑料类作为PP增韧改性的改性剂,不仅可以达到增韧的目的,而且可使材料的耐磨性、染色性等得到改善,且价格低廉。
PP共混改性配方大全
PP共混改性配方大全聚丙烯是目前用量最大的通用塑料之一,但较高的结晶度也给PP造成低温韧性差、成型收缩率大和缺口敏感性大等缺点,在一定程度上限制了其更广泛的应用。
共混改性是PP增韧的最有效途径。
它是利用组份之间的相容性或反应共混的原理,将两种或两种以上的聚合物与助剂在一定温度下进行机械共混,最终形成一种宏观上均匀,微观上相分离的新材料。
通过对PP的共混故性,可以使其综合性能大大提高,从而和工程塑料及聚合物合金在众多应用领域里竞争。
PP共混改性使用的主要共混物物及改性效果如下表:PP接下来就是干货满满的具体改性配方和工艺啦!1、PP/LDPE共混改性配方树脂PP100;相容剂PE-g-MAH5;LDPE20;润滑剂HSt0.3;加工工艺将PP与PE、相容剂及助剂按配方比例混合、搅拌、挤出造粒,制成改性材料。
挤出机料筒温度为:一段210℃,二段215℃,三段210℃;螺杆长径比为25:1;螺杆转速为120~160r/min。
性能PP与PE共混,可改善PP的韧性,增大低温下落球冲击强度。
按配方比例的共混材料的屈服应力13.6MPa;屈服应变率为12.3%,断裂应力为4.78MPa;断裂应变率为114.6%。
2、PP/HDPE共混改性配方树脂PP57.35;抗氧剂10760.2;HDPE40;PEPQ0.2;交联剂叔丁基过氧基异丙苯0.15;加工助剂硬脂酸镁0.1;填充剂硅灰石2;加工工艺在常温常压下,将各组分按配方比例在高速混合机中混合10min,然后采用双螺杆挤出机进行熔融共混,挤出造粒。
挤出温度150-220℃,螺杆转速为300r/min,经切粒、干燥工序制得PP/HDPE共混改性材料。
性能拉伸强度34.8MPa,悬臂梁冲击强度49.3J/m。
该材料表面消光效果良好,可用于包装、日用品和建筑材料等领域。
3、PP/LLDPE共混改性配方树脂PP(EPF30R)60-70;钛酸酯偶联剂(ND2-311)适量;LLDPE15-20;抗氧剂增韧剂POE(8150)5~10;光稳定剂适量;填充剂滑石粉(平均粒径12μm)10~15;加工工艺等高速混合机预热至110℃,加入一定量的无机填料,低速搅拌15min后,分三次加入填料质量分数为2%的偶联剂,每次加入偶联剂后,高速搅拌5min,然后放出填料备用。
pp增韧及pp、pe共混
PP增韧及PE/PP共混改性研究摘要:从塑料增韧聚丙烯(PP)体系(主要是与PE共混)、橡胶或热塑性弹性体增韧PP体系以及无机刚性粒子增韧PP体系3个方面详细论述了国内外PP共混增韧改性的研究进展。
采用塑料类作为改性剂增韧PP,虽可增韧,但是由于体系的不相容性,往往要大量使用改性剂或添加相容剂。
PE 增韧P P 的效果取决于共混物中PE 的用量, 当PE 质量分数达到25%~40 %时, 共混物既有良好的韧性和拉伸强度,又有较好的加工性能。
使用橡胶或者热望性弹性体与PP共混增韧效果最为明显。
但由于随着弹性体用量的增加,体系在冲击强度大幅提高的同时也出现了刚性等性能的损失。
此外,还就近年发展起来的无机刚性粒子增韧PP的研究工作进展和机理研究情况作了介绍。
关量词:聚丙烯增韧聚乙烯共混改性聚丙烯(PP)是通用热塑性树脂中增长最快的品种之一,广泛应用于工业生产的各个领域。
PP生产工艺简单,价格低廉,有着优异的综合性能。
而其亟待克服的最为突出的缺点是它的缺口敏感性显著,即缺口冲击强度较低,尤其在低温时更为突出,因此在实际应用中需要进行增韧。
PP共混增韧方法以其效果显著、工业化投资少且迅速易行等特点而广为应用。
共混增韧改性是指用其他塑料或弹性体等作为改性剂与PP共混,以此改善PP的韧性。
常用的改性材料主要分为塑料、橡胶或弹性体以及无机刚性粒子等几类。
1.塑料增韧PP体系采用塑料类作为PP增韧的改性剂.不仅可以达到增韧的目的,而且可使材料的耐磨性、染色性等得到改善,且价格较为低廉。
应用较多的有高密度聚乙烯(HDPE)、线型低密度聚乙烯(ILDPE)、乙烯-醋酸乙烯共聚物(EVA)、聚氯乙烯、聚酰胺(PA)等。
但由于他们与PP的不相容性,要使体系达到较高的韧性往往需要加大改性剂用量或添加相容剂。
1.1PP/聚乙烯(PE)1.1.1 高密度聚乙烯结构、性能及应用高密度聚乙烯(HDPE)是在每1000个碳原子中含有不多于5个支链的线型分子所组成的聚合物。
PPPET材料共混改性探讨摘
PP PET材料共混改性探讨摘聚对苯二甲酸乙二酯(PET)是一种重要的工程塑料,具有耐磨、耐热、电绝缘性好及耐化学药品等优良性能,主要用于合成纤维、双轴拉伸薄膜、中空容器等。
但是由于PET的玻璃化温度和熔点比较高,在通常加工温度下,结晶速度较慢,冲击韧性差,因而阻碍了PET树脂在某些方面的应用。
针对PET和PP的缺点,人们一直致力于对其进行改性。
将两者进行共混,能进一步优化其性能:PET能提高PP的强度、模量、耐热性及表面硬度;而PP 则能提高PET的加工、冲击、耐环境应力开裂和阻隔等性能。
特别对解决两种废旧塑料的回收问题具有十分重要的意义。
1简单二元共混1.1共混方式简单二元共混是将PET和PP树脂用单螺杆或双螺杆挤出机共混,共混温度高于PET的熔点(一般为270-280℃),然后观察其形态和(或)通过注塑成型或模压成型制备成试样进行相关性能测定。
1.2共混物形态PET和PP属于热力学不相容体系,这是由于PET属极性聚合物,溶解度参数大(δ=10.7),而PP属非极性聚合物,溶解度参数小(δ=7.6-8.0)。
两者简单共混形成典型的不相容体系,两相界面清晰,界面黏结松散。
当PP与PET质量比为20/80、40/60时,PET基体是连续相,PP组分呈球形液滴分散;当PP/PET为80/20时,PET是分散相,PP是连续相;而当PP/PET为50/50时,两相具有一定程度的连续结构与"海-岛"结构共存的相形态。
VerfaillieG等研究了PET和PP不相容共混物在压制成型时,成型条件和模具的表面性质对共混物的表面和本体形态的影响。
结果表明,剪切作用较小时,表面和本体形态相似;剪切作用较大时,若PET为分散相,表面的PET粒子变形较大,且表面的PET 浓度大于本体内部,若PP为分散相则表现相反。
1.3共混物性能1.3.1非等温结晶性能对于结晶性共混物,由于第二组分的存在,改变了结晶组分在混合物内的化学与物理环境,因此,结晶行为不仅取决于两熔体组分的相容性,而且与第二组分是否起到异相成核作用或两组分界面间是否具有诱导成核作用有关。
PP共混改性配方大全
PP共混改性配方大全聚丙烯是目前用量最大的通用塑料之一,但较高的结晶度也给PP造成低温韧性差、成型收缩率大和缺口敏感性大等缺点,在一定程度上限制了其更广泛的应用。
共混改性是PP增韧的最有效途径。
它是利用组份之间的相容性或反应共混的原理,将两种或两种以上的聚合物与助剂在一定温度下进行机械共混,最终形成一种宏观上均匀,微观上相分离的新材料。
通过对PP的共混故性,可以使其综合性能大大提高,从而和工程塑料及聚合物合金在众多应用领域里竞争。
1、PP/LDPE共混改性配方树脂PP100;相容剂PE-g-MAH5;LDPE20;润滑剂HSt0.3;加工工艺将PP与PE、相容剂及助剂按配方比例混合、搅拌、挤出造粒,制成改性材料。
挤出机料筒温度为:一段210℃,二段215℃,三段210℃;螺杆长径比为25:1;螺杆转速为120——160r/min。
性能PP与PE共混,可改善PP的韧性,增大低温下落球冲击强度。
按配方比例的共混材料的屈服应力13.6MPa;屈服应变率为12.3%,断裂应力为4.78MPa;断裂应变率为114.6%。
2、PP/HDPE共混改性配方树脂PP57.35;抗氧剂10760.2;HDPE40;PEPQ0.2;交联剂叔丁基过氧基异丙苯0.15;加工助剂硬脂酸镁0.1;填充剂硅灰石2;加工工艺在常温常压下,将各组分按配方比例在高速混合机中混合10min,然后采用双螺杆挤出机进行熔融共混,挤出造粒。
挤出温度150-220℃,螺杆转速为300r/min,经切粒、干燥工序制得PP/HDPE共混改性材料。
性能拉伸强度34.8MPa,悬臂梁冲击强度49.3J/m。
该材料表面消光效果良好,可用于包装、日用品和建筑材料等领域。
3、PP/LLDPE共混改性配方树脂PP(EPF30R)60-70;钛酸酯偶联剂(ND2-311)适量;LLDPE15-20;抗氧剂增韧剂POE(8150)5——10;光稳定剂适量;填充剂滑石粉(平均粒径12μm)10——15;加工工艺等高速混合机预热至110℃,加入一定量的无机填料,低速搅拌15min后,分三次加入填料质量分数为2%的偶联剂,每次加入偶联剂后,高速搅拌5min,然后放出填料备用。
聚丙烯的共混改性
8.2.1
•
显示了采用四螺杆挤出机制备的PP/UHMWPE 二元共混物冲击样 条断裂面的SEM照片。可以注意到,其冲击断裂面的形态与采用双螺 杆挤出机制备的样品完全不同。在断裂面中形变加大的同时,可以发 现分布均匀且尺寸非常细微的小颗粒,颗粒直径约在013μ m 左右,其 尺寸随UHMWPE 含量增加而减小,并在UHMWPE 含量为15 %(wt) 时达 到最细化。对比图9 和图10 ,也表明四螺杆挤出机对UHMWPE 的分散 作用远大于双螺杆挤出机。
8.2.3聚丙烯与其他弹性体的共混
SBS类热塑性弹性体与PP的共混,SBS可作为 PP的增韧剂。随SBS掺入量的提高,PP/SBS共 混物的冲击强度,断裂伸长率逐步提高,拉伸 强度,弯曲膜量和硬度下降。
CaCO3填充的PP/SBS体系,可提高其弯曲强 度,降低热收缩率,改善尺寸稳定性,但对冲 击强度又不利的影响。
8.2.1聚丙烯与聚乙烯的共聚
• 聚丙烯/聚乙烯共混为多相体系,其性质受组 成比例制约。此种共混物的密度与组成的关系 符合式8-3
m 0.9029 0.0544 PE % W
• PP/PE的拉伸强度一般随聚乙 烯含量增加而下降。如图8- 16,在大约含20%HDPE以内, PP/HDPE共混物的拉伸强度及 冲击强度均随HDPE含量的增加 而提高。 • PP/PE共混,韧性有所改善。
聚丙烯钙塑塑料
聚丙烯钙塑塑料中掺入LDPE亦有良好的改性效 果,例如可以提高聚丙烯钙塑塑料的冲击强度、刚 度、耐磨耗性能,而且制品较透明。此种共混物钙 塑材料管,可采用表8-19所示之配方: 原料名称 配比 (重量份) 90 10 原料名称 配比 (重量份) 50 1.5
PP
LDPE
重晶石粉
PP、PE共混综述
PP、PE共混改性方法综述1.概述随着现代科学技术的日新月异,人们对聚合物材料性能的要求越来越高,例如期望聚合物材料既耐高温又易于加工成型:既有卓越的韧性,又有较高的强度:不仅性能良好而且价格低廉等等。
单一的均聚物材料往往难以满足上述要求,因此通过合金化技术对现有材料进行共混改性.制成综合性能优异的高分子合金.已成为新材料开发领域的重要支柱。
高分子合金就是把具有不同性能的单一聚合物复合而成的多组分聚合物,又称聚合物共混物。
高分子台金不仅形态结构上与金属合金相类似,而且也同样具有卓越的综合性能,这是单一组分的聚合物所不能比拟的。
高分子合金制备方法按形成的合金中不同高分子链之间是否有化学键分为两大类,即化学法和物理法。
通常前者主要指嵌段共聚和接枝共聚,后者主要指机械共混。
实际上,随着高分子合金的发展.其制各方法已经很难单纯用化学法或物理法来描述。
合金制备过程常常同时伴有化学反应和物理变化,如聚合物互传网络技术、反应性增容技术等.甚至在最简单的机械麸混中也存在接枝和嵌段等化学反应。
高分子合金材料的性能优劣与其各组分间的相容性密切相关。
从热力学角度来说,相容性是指在任意比例时都能形成分子程度上互相混合的均相体系的能力。
但在工艺上,相容性是指聚合物在热力学上不相容,而在动力学上相态长期稳定共存,不发生宏观相分离。
聚合物共混物的相结构有三种类型:完全不容体系、部分相容体系和完全相容体系。
完全不容体系混合时相畴较大,相间粘结力小.材料不能达到预期的性能;完全相容体系其性能是原始组份几何平均,也不理想:只有部分相容体系才能综合各组份的优异性能,取长补短。
同时还应注意到.对高分子合金的评价.除考虑材料问的相容性外,还必须从混炼、微细粒子化、分散性、反应性等进行综合考虑。
聚丙烯(PP)和聚乙烯(PE)是熏要的通用大品种树脂,PP具有比重小、耐应力开裂性和耐磨性能突出、较好的耐热性和化学稳定性等优点,但脆性和低温抗冲击性能差。
PP共混改性配方大全
PP共混改性配方大全聚丙烯是目前用量最大的通用塑料之一,但较高的结晶度也给PP造成低温韧性差、成型收缩率大和缺口敏感性大等缺点,在一定程度上限制了其更广泛的应用。
共混改性是PP增韧的最有效途径。
它是利用组份之间的相容性或反应共混的原理,将两种或两种以上的聚合物与助剂在一定温度下进行机械共混,最终形成一种宏观上均匀,微观上相分离的新材料。
通过对PP的共混故性,可以使其综合性能大大提高,从而和工程塑料及聚合物合金在众多应用领域里竞争。
PP共混改性使用的主要共混物物及改性效果如下表:PP接下来就是干货满满的具体改性配方和工艺啦!1、PP/LDPE共混改性配方树脂PP100;相容剂PE-g-MAH5;LDPE20;润滑剂HSt0.3;加工工艺将PP与PE、相容剂及助剂按配方比例混合、搅拌、挤出造粒,制成改性材料。
挤出机料筒温度为:一段210℃,二段215℃,三段210℃;螺杆长径比为25:1;螺杆转速为120~160r/min。
性能PP与PE共混,可改善PP的韧性,增大低温下落球冲击强度。
按配方比例的共混材料的屈服应力13.6MPa;屈服应变率为12.3%,断裂应力为4.78MPa;断裂应变率为114.6%。
2、PP/HDPE共混改性配方树脂PP57.35;抗氧剂10760.2;HDPE40;PEPQ0.2;交联剂叔丁基过氧基异丙苯0.15;加工助剂硬脂酸镁0.1;填充剂硅灰石2;加工工艺在常温常压下,将各组分按配方比例在高速混合机中混合10min,然后采用双螺杆挤出机进行熔融共混,挤出造粒。
挤出温度150-220℃,螺杆转速为300r/min,经切粒、干燥工序制得PP/HDPE共混改性材料。
性能拉伸强度34.8MPa,悬臂梁冲击强度49.3J/m。
该材料表面消光效果良好,可用于包装、日用品和建筑材料等领域。
3、PP/LLDPE共混改性配方树脂PP(EPF30R)60-70;钛酸酯偶联剂(ND2-311)适量;LLDPE15-20;抗氧剂增韧剂POE(8150)5~10;光稳定剂适量;填充剂滑石粉(平均粒径12μm)10~15;加工工艺等高速混合机预热至110℃,加入一定量的无机填料,低速搅拌15min后,分三次加入填料质量分数为2%的偶联剂,每次加入偶联剂后,高速搅拌5min,然后放出填料备用。
PP_POE_PE共混改性的研究
研究与开发(239~240)PPΠPOEΠPE共混改性的研究赵枫1,杨琪2,杨云波2(1.牡丹江第三热电厂,黑龙江牡丹江157013;2.牡丹江石油化工厂,黑龙江牡丹江157009)摘要:介绍了新型热塑性弹性体乙烯-辛烯共聚物(POE)的结构与性能的特点,采用配比合适的均聚聚丙烯(PP)和共聚PP为基体树脂,通过POE,PE对PP增韧改性研究,确定最佳的增韧剂和具有较好的协同效应的共混体系,结果表明:POE为PP的最好增韧剂,PPΠPOEΠPE三元共混体系具有较好的协同效应。
关键词:聚烯烃弹性体;聚丙烯;增韧;共混中图分类号:T Q316.6 文献标识码:B 文章编号:1009-0045(2002)04-0239-02 聚丙烯(PP)作为一种通用塑料,具有密度小、无毒、耐腐蚀、力学均衡性好、价格低等优点,但其缺口敏感性特别显著,缺口冲击强度较低,尤其在低温时更为突出。
根据橡胶增韧塑料的机理,橡胶与塑料应构成“海岛”结构,即橡胶相必须以一定的粒径均匀分布在塑料连续相中以达到增韧塑料的目的。
人们往往采用EPDM, E VA和S BS等一些橡胶或热塑性弹性体对PP进行改性,以改进PP的缺口冲击韧性,但热稳定性、刚性却不够理想。
聚烯烃弹性体(POE)与上述传统的增韧材料相比,对PP的增韧改性效果则更为显著。
本文以配比合适的均聚PP和共聚PP为基体树脂,以POE为主增韧剂,在保证共混材料刚性、冲击强度较高的前提下加入少量PE 作为辅助增韧剂,以减少POE的用量,降低成本。
1 实验部分①1.1 主要原料均聚PP4018,辽阳化纤公司产品;共聚PP1647,北京燕山石化公司产品;PE,大庆石化总厂产品;POE8150,美国DOW化学公司产品;抗氧剂1010、168,北京化工三厂产品。
1.2 主要设备同向双螺杆挤出机,型号TSS J-58Π48D,成都晨光塑料机械厂产品;注塑机,C J-150NC,广东震德塑料机械厂产品;熔体流动速率仪,VPXRZ-400C,吉林大学科教仪器厂产品;电子万能试验机,CSS1101C,机械部长春试验机研究所产品;冲击试验机,RESI L25,意大利CE AST公司产品;调温,调湿箱,P L-2G,上海爱斯佩克环境仪器公司产品。
PP与PE共混改性
试验注意事项:
• ①在试样中间部分作标线,此标线应对测试结果没有影响 。 ②测量试样中间平行部分的宽度和厚度,每个试样测量三 点,取算术平均值。 ③拉伸速度一般根据材料及试样类型进行选择。
•
•
•
④夹具夹持试样时,试样纵轴与上,下夹具中心线重合, 并防止试样滑脱,或断在夹具内。 ⑤试样断裂在中间平行部分之外时,应另取试样补做。
组号:八
主讲人:张丽萍
组员:张丽萍
刘晓露
陈岁年
前言
1951 年制成了结晶聚丙烯,此后发展了PP/ PE 共混物,通过对聚丙烯进行共混改性,克服其纸 温脆性、易老化、耐候性差等缺点,使其综合性 能大大提高,进入了工程塑料领域,并成为通用工 程塑料及合金的强用力的对手。
目录
一、PP与LDPE共混配方及分析 1)PP增韧配方 2)PP用LDPE增韧的原因 3)LDPE对PP增韧的原理 二、PP与PP/LDPE共混试样的制备 1)料的称量与干燥 2)物料的混合 3)物料的注塑成型 三、PP与PP/LDPE共混试样的检测 1)试样外观检测 2)流变性检测 3)拉伸强度检测 4)燃烧实验
PP增韧改性配方
• PP:850g • LDPE:150g
PP用LDPE增韧的原因
• PP作为一种通用塑料,力学性能良好,价格低廉但其对 缺口敏感,缺口冲击强度较低,为此,我们需要对PP进 行增韧。 • 而LDPE分子链柔顺,柔韧性好。 • 两者溶解参数相近,极性相似,若将PP与PE共混合金化 可使PP达到增韧的效果。目前,PE增韧PP,是最常用、 最经济,也是最成功的共混增韧体系
PP与PP/LDPE共混流变性检测
共混改性PP/PE编织线的初步研究
石建高等 , 01 共混改性 P /E 2 1。 PP 编织线 的初 步研究 , 现代渔业信息 》 《 杂志 , 6 7 :1—8 2 ( ) 3 1 关键 词 :编织线 ;共混 改性 ;节 能降耗 ;渔具 材料 ;网箱工程材料
自编织机 研发 成功后 , 因编织 线与 相 同直径下 的捻线 相 比具有强力 高 、 构紧凑 、 软性 好和结构稳定性好等优 结 柔
性 技术及 自增强技术研制 出渔用 P ,E单丝 , 断裂 强度高 PP 其
箱 中编织线 除可用 于编织 网箱箱 体 网衣外 , 还可 用于 网箱 箱 体用网衣间 的缝合 、 网箱箱体 网衣 与纲索间的缝扎等 , 因
此, 编织线 是渔 具与 网箱工程 技术领 域值得 深入 研究 的重
要 材料¨ 。 编织 线分类方 法很 多 , 编织线股数 它分 为六 按
点, 它首先在拖 网渔具 中得到推广应用 , 在渔具 中编织线除
决 的问题 , 编织线 材料研究缺乏 、 如 缺少生产急需 的编织线
行 业标准 、编织线基 础理论 数据 不足且 编织线 材料研 发投
入不足 等。 编织线性 能对 提高渔具或网箱的安全 、 使用周期
用于编织渔 网外 , 还用 于网衣 与纲索之间的缝扎等 。 近年来
股 编织线 、 八股编织 线 、 十二股编织线 和十六股编织 线等 ;
于P E单丝 优 等品标 准指 标 一 。与传统 渔用 P 单 丝 相 比, E 共 混改性 P /E单丝具有 强度高 的优 势 ;与 U MWP PP H E编织 线 相 比, 共混改性 P /E编织线具有 价格便宜 、 PP 网线后处理 方便等优点 , 共混改性 P /E编织线 目前在我 国渔业生产 中 PP 已得 到初 步示 范应用 , 并已取得一定的效果 。 海洋渔业 的发
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
原料的称量与干燥
称量: 称量:用电子秤分别称取 PP 850g 、LDPE 150g 设备: 设备:干燥机 塑料名称 PP LDPE 吸水率 0.01%~0.04 % <0.01% 干燥温度 80~100℃ ℃ (热风循环) 70~80℃ ℃ 干燥时间 2小时左右 小时左右 1~2小时 ~ 小时
注:PP,LDPE为非极性的结晶塑料,吸水率很低, , 为非极性的结晶塑料,吸水率很低, 为非极性的结晶塑料 一般可不干燥。 一般可不干燥。
PP与PP/LDPE共混流变性检测 与 共混流变性检测
仪 器 物(混)料 量 切出样条规 格 温度设 切样时 间 定
熔体流动速率仪 砝码: (砝码:21.18g 电子秤、 ) 、电子秤、天 平
5g
长1~2.5cm
230℃ ℃
30s
试验注意事项: 试验注意事项:
• 试验前需对物料进行干燥将所用仪器、容器进行洁净 试验前需对物料进行干燥将所用仪器、 • 加料需在一分钟内完成并用压料杆压紧物料 • 样条要求:无气泡,不发黄,无杂质,外观良好 样条要求:无气泡,不发黄,无杂质, • 样条冷却后,分别称量 精确至 样条冷却后,分别称量(精确至 精确至0.1mg)。若所切样条中的 。 重量最大值和最小值超过其平均值10%,试验必须重做。 %,试验必须重做 重量最大值和最小值超过其平均值 %,试验必须重做。
1. 吸湿性小 易发生融体破裂 容易高温热氧老化,长期与热金属 吸湿性小,易发生融体破裂 容易高温热氧老化, 易发生融体破裂,容易高温热氧老化 接触易分解。 接触易分解。 2. PP熔体的粘度随剪切速率的增大而降低。 熔体的粘度随剪切速率的增大而降低。 熔体的粘度随剪切速率的增大而降低 3.保压时间长,制品的收缩率低,但由于凝封压力增加,制品会 保压时间长,制品的收缩率低,但由于凝封压力增加, 保压时间长 产生内应力,故保压时间不能太长。 产生内应力,故保压时间不能太长。 4.塑料壁厚须均匀 避免缺胶 尖角 以防应力集中。 塑料壁厚须均匀,避免缺胶 尖角,以防应力集中 塑料壁厚须均匀 避免缺胶,尖角 以防应力集中。 5.收缩范围及收缩值大 易发生缩孔 凹痕 变形。 收缩范围及收缩值大,易发生缩孔 凹痕,变形 收缩范围及收缩值大 易发生缩孔.凹痕
原因分析: 原因分析: 分析
1)PP在成型加工时易产生高温氧老化,制品稍显浅黄, ) 在成型加工时易产生高温氧老化,制品稍显浅黄, 在成型加工时易产生高温氧老化 老化的结果。 是 老化的结果。 2)缩孔的产生:制品高结晶,成型收缩率大,可加长补料 )缩孔的产生:制品高结晶,成型收缩率大, 时间解决 3)气泡的产生:①物料干燥不够;②模具设计不好,排气 )气泡的产生: 物料干燥不够; 模具设计不好, 受阻; 温度过高,导致分解所产生。 受阻;③温度过高,导致分解所产生。
目录
一、PP与LDPE共混配方及分析 与 共混配方及分析 1)PP增韧配方 2)PP用LDPE增韧的原因 3)LDPE对PP增韧的原理 二、PP与PP/LDPE共混试样的制备 与 共混试样的制备 1) 1)料的称量与干燥 2)物料的混合 3)物料的注塑成型 三、PP与PP/LDPE共混试样的检测 与 共混试样的检测 1)试样外观检测 2)流变性检测 3)拉伸强度检测 4)燃烧实验
试验流程: 试验流程:
称取试样 称量 调温 计算 机器预热 投料 出料
MFR计算公式 : 计算公式 600W/t
单位:g/min 单位
m——切取样条质量的算术平均值 切取样条质量的算术平均值 t——切取时间间隔 切取时间间隔
实验数据统计:
试样数量 (个) PP 7 总量 (g ) 1.2 1 单量 (g ) 0.1714 0.1667 MFR (g/10min) 3.4 3有黄色火焰 燃烧后伴有熔融物滴落
PP的高温 的高温 氧老化速率 为PE的30 的 倍
吹熄后发生拉丝现象 燃烧处呈黄色 燃烧处稍显黄色
试验数据统计:
PP试样数据 PP试样数据 1 2 3 4 5 总计 平均长度 燃烧速率 6.10 6.18 5.94 5.71 5.77 29.7 5.94 2.8㎝ 2.8㎝/min PP/PE试验数据 PP/PE试验数据 1 2 3 4 5 总计 平均长度 燃烧速率 5.11 5.12 5.64 5.55 4.87 26.29 5.26 3.5㎝ 3.5㎝/min
结论: 结论:LDPE的加入降低了共混物的熔点 的加入降低了共混物的熔点
结语
目前,无论国内外关于PP 共混改性的研究都已非 常活跃。但是理论性的突破仍是未解之谜,国内与 国外相比,还有一段相当的距离,因此,国内研究应 当着眼于未来,研究与开发要勇于冲破旧理论体系 的枷锁,并且只有加快发展才能赶上并超过国外先 进水平。
物料的混合
• 设备:高混机 在高速混合机中混合到100-115℃排料,冷混到 40℃排料待用。采用蒸汽加热,混合8-10分钟左 右,温度达到130℃左右,即可出料。
物料的注塑成型
成型设备:SM-120注塑 机 工艺参数:
210 一段 210 +40 -45 209 二段 210 +40 -45 204 三段 205 +40 -35 185 四段 185 +45 -35
小结
• LDPE的加入对PP加工流动性影响较小 • PP和LDPE在高温时均有氧化倾向,但PP比 LDPE更容易发生
PP与PP/LDPE共混试样的检测 与 共混试样的检测
LDPE加入主要为了提高PP的韧性,相应的如冲击强度, 拉伸强度,弯曲强度等,我们小组主要对拉伸强度,熔体 流动速率进行了探究与试验。为了进一步认识PP与PP / LDPE共混体,我们最后还做了燃烧试验。
PP与PP/LDPE共混拉伸强度检测 与 共混拉伸强度检测
仪器:电子万能试验机、游标卡尺 试样:PP样4个 样 个
PP/LDPE共混样 个 共混样4个 共混样 要求:试样中间标记范围内无缩孔、 要求:试样中间标记范围内无缩孔、气泡 表面完好无损, 表面完好无损,无裂纹
试验注意事项:
• ①在试样中间部分作标线,此标线应对测试结果没有影响 在试样中间部分作标线, 。
•
⑤试样断裂在中间平行部分之外时,应另取试样补做。 试样断裂在中间平行部分之外时,应另取试样补做。
实验数据统计:
PP 拉伸速度 (mm/min) 拉伸力值 (N) 最大力值 (N) 最大位移(mm) 应服力值 (N) 断裂力值 (N) 实验一 100 1500 1121.0 19.5 1120.8 893.7 二 75 1500 1090.9 14.2 1090.5 973.4 三 75 1200 1116.4 15.4 1116.1 953.0 四 50 1500 未 拉 断
建议:
提高注射压力和注射速度会提高其流动性, 提高注射压力和注射速度会提高其流动性,改善收缩变 形和凹陷。 形和凹陷。
可通过延长补料时间降低成型收缩率避免制品产生缩壁 需要很长时间对制品进行保压。 ,需要很长时间对制品进行保压。
浇注系统及冷却系统应缓慢散热,并注意控制成型温度 浇注系统及冷却系统应缓慢散热 并注意控制成型温度。 并注意控制成型温度
PP增韧改性配方 增韧改性配方
• PP:850g : • LDPE:150g :
PP用LDPE增韧的原因 用 增韧的原因
• PP作为一种通用塑料,力学性能良好,价格低廉但其对 作为一种通用塑料, 作为一种通用塑料 力学性能良好, 缺口敏感,缺口冲击强度较低,为此,我们需要对PP进 缺口敏感,缺口冲击强度较低,为此,我们需要对 进 行增韧。 行增韧。 • 而LDPE分子链柔顺,柔韧性好。 LDPE分子链柔顺 柔韧性好。 分子链柔顺, • 两者溶解参数相近,极性相似,若将 与PE共混合金化 两者溶解参数相近,极性相似,若将PP与 共混合金化 可使PP达到增韧的效果 目前, 增韧 达到增韧的效果。 增韧PP,是最常用、 可使 达到增韧的效果。目前,PE增韧 ,是最常用、 最经济, 最经济,也是最成功的共混增韧体系
谢
谢!
PP与PP/LDPE共混试样外观检测 与 共混试样外观检测
现象: 现象:
1) PP 制品比 ) 制品比PP/LDPE制品更黄 制品更黄 2)PP/LDPE制品中的缩孔(气泡)比PP成型制品的少 ) 制品中的缩孔(气泡) 成型制品的少 制品中的缩孔 气泡呈线性分布且聚中在制品较厚较窄区域) (气泡呈线性分布且聚中在制品较厚较窄区域)
增韧原理
PP与PE都是结晶性聚合物, PP与PE都是结晶性聚合物,它们之间没有形成共 都是结晶性聚合物 晶,而且各自结晶,形成相容性不良的多相体系。 而且各自结晶,形成相容性不良的多相体系。 相容性不良的多相体系
但两者晶体之间却发生相互制约作用,可破坏PP 但两者晶体之间却发生相互制约作用,可破坏PP 晶体之间却发生相互制约作用 的球晶结构,PP球晶被PE分割成晶片 球晶被PE分割成晶片, PP不能 的球晶结构,PP球晶被PE分割成晶片,使PP不能 生产球晶。随着PE用量增大,分割越显著,PP晶 PE用量增大 生产球晶。随着PE用量增大,分割越显著,PP晶 体则被细化,PP晶体尺寸变小 促使PP PE共混 晶体尺寸变小, PP与 体则被细化,PP晶体尺寸变小,促使PP与PE共混 体系冲击强度得到提高。 体系冲击强度得到提高。
燃烧试验
• 仪器:铁架台,酒精喷灯,秒表 仪器:铁架台,酒精喷灯, • 试样规格:长8.76㎝ 试样规格: ㎝ 试验过程: 试验过程: 各取PP,PP/LDPE试样五个,分别放在铁架台上 各取 , 试样五个, 试样五个 作水平燃烧试验,记录其在1min内所燃烧的长度。 内所燃烧的长度。 作水平燃烧试验,记录其在 内所燃烧的长度 •
•
②测量试样中间平行部分的宽度和厚度,每个试样测量三 测量试样中间平行部分的宽度和厚度, 取算术平均值。 点,取算术平均值。
• •
③拉伸速度一般根据材料及试样类型进行选择。 拉伸速度一般根据材料及试样类型进行选择。
