天宝电子水准仪说明书
天宝电子水准仪使用说明
DINI03 电子水准仪说明书入门欢迎关于TRIMBLE DINI 数字水准仪相关信息技术支持您的要求注册检查集装箱检查货运包装，如果集装箱是在不好的条件下运输过来，那么检查外观是否有可见损坏，如发现损坏情况立即联系运输者和TRIMBLE经销商，保存好集装箱和包装材料以便运送者检查。
仪器箱拆封之后，请立即检查所要求的附属品是否都有收到，下面是所有附属品都在仪器箱里的样本1.TRIMBLE DINI 数字水准仪2.电池（标配为一个电池）3.电缆（DINI与电脑）4.电池充电器5.防雨布6.指南、使用手册、合格证7.电池充电器十字丝调节扳手维修与保养Trimble DINI 能够支持野外作业环境，但是像所有精密仪器一样需要维护与保养，采用以下步骤以使仪器达到做好的使用效果。
清洁清洁仪器时一定要非常小心，尤其是在清洁仪器镜头和反射器的时候，千万不要用粗糙不干净的布和较硬的纸去清洁，TRIMBLE建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。
防潮如仪器在潮湿的天气中使用过，将仪器放入室内，从仪器箱中取出仪器，自然晾干，如果在仪器镜头上有水滴，让仪器自然蒸发即可。
仪器的运输在运输仪器时一定要锁好仪器箱，如果长途运输仪器，将仪器放在仪器箱中，并且使用运输集装箱。
维修TRIMBLE建议您到授权的维修站点维修，并且每年进行一次校准。
以保证仪器的精度。
当您将仪器送往维修中心，请您在仪器箱上注明发货人和收货人，如果仪器必须维修，请您在仪器箱中装入说明，说明应当明确指出仪器的故障和经常发生的错误现象，并且指出仪器必须维修。
电池在充电和使用电池之前，一定要先阅读电池安全和环境信息。
电池安全和环境信息不要损坏锂电池，被损坏的电池可能引起爆炸和火灾，可以造成人身伤害和财产损失。
➢为避免不必要的伤害和损坏，请不要使用损坏的电池，损坏的迹象包括：变色、扭曲变形、漏液➢不要让电池接触火焰、高温以及阳光直射➢不要将电池浸入水中➢当天气炎热时请不要将电池在车辆内储存➢不要重击或者刺破电池➢不要将电池短路不要接触漏液的锂电池，以免造成人身伤害和财产损失。
电子水准仪--天宝DINI 0.3mm 数字水准仪说明书
电子水准仪--天宝DINI 0.3mm 数字水准仪说明书新DINI操作指南新DINI开机后的界面主菜单中有四大项（如下图），外业测量也主要围绕主菜单进行，下面分别说明：一、文件文件主要是用来管理项目，内业数据传输根据项目名称进行，打开文件选项，依次进行下列操作，如图：新建好的项目名会在主菜单中显示，新项目的参数会默认最后一次打开项目的配置参数，如需要修改，则在“配置”中进行。
二、配置配置主要用来配置大气折光、时间日期、水准测量参数、仪器补偿值的检测、仪器自身参数及记录参数。
1、输入输入中的大气折光和加常数使用默认值，日期和时间可按正确值逗号分隔手工输入。
2、限差/测试水准线路的限差根据国家水准测量规范输入，如二等水准的最大视距为50米，最小最大视线高分别为0.3米和2.8米。
一个测站限差对数字水准仪而言为前后尺分别读两次读数所测的高差较差，也即我们常规水准测量的基辅尺所测的高差较差，对二等为0.6mm，30cm检测为DINI读数时只使用30cm尺面，这样有利于提高每次读数的速度。
单站前后视距差和水准线路的前后视距累计差也可按国标输入，二等为1m和3 m。
进行了上述参数设置后我们即完成了高等级水准测量的外业所需要控制的各项误差值，一旦在测量过程中有超限值出现仪器会自动报警，并且不会记录超限数据，此时重新调整后重测即可，所有的参数设置完后按回车键确认并储存。
3、校正校正用来查看仪器进行自动补偿的数值大小，同时也可测出仪器新的补偿值，我们DINI有15’的自动补偿功能，补偿精度可以达到0.2’’。
4、仪器设置仪器设置用来设置一些基本参数，在此不多述。
5、记录设置记录一定要打勾，否则数据无法存储。
RMC数据格式为外业观测值和计算值的综合数据格式，一般不用RM数据格式。
记录时可以选择附加时间还是温度，一般选时间。
点号自动增加为测量时的点号步距，起始点为一起仪器第一次照准读数的点名（基点除外），此外在测量过程中我们可以随时自定义点名。
天宝电子水准仪说明书
DINI03 电子水准仪说明书入门欢迎关于TRIMBLE DINI 数字水准仪相关信息技术支持您的要求注册检查集装箱检查货运包装，如果集装箱是在不好的条件下运输过来，那么检查外观是否有可见损坏，如发现损坏情况立即联系运输者和TRIMBLE经销商，保存好集装箱和包装材料以便运送者检查。
仪器箱拆封之后，请立即检查所要求的附属品是否都有收到，下面是所有附属品都在仪器箱里的样本1.TRIMBLE DINI 数字水准仪2.电池（标配为一个电池）3.电缆（DINI与电脑）4.电池充电器5.防雨布6.指南、使用手册、合格证7.电池充电器十字丝调节扳手维修与保养Trimble DINI 能够支持野外作业环境，但是像所有精密仪器一样需要维护与保养，采用以下步骤以使仪器达到做好的使用效果。
清洁清洁仪器时一定要非常小心，尤其是在清洁仪器镜头和反射器的时候，千万不要用粗糙不干净的布和较硬的纸去清洁，TRIMBLE建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。
防潮如仪器在潮湿的天气中使用过，将仪器放入室内，从仪器箱中取出仪器，自然晾干，如果在仪器镜头上有水滴，让仪器自然蒸发即可。
仪器的运输在运输仪器时一定要锁好仪器箱，如果长途运输仪器，将仪器放在仪器箱中，并且使用运输集装箱。
维修TRIMBLE建议您到授权的维修站点维修，并且每年进行一次校准。
以保证仪器的精度。
当您将仪器送往维修中心，请您在仪器箱上注明发货人和收货人，如果仪器必须维修，请您在仪器箱中装入说明，说明应当明确指出仪器的故障和经常发生的错误现象，并且指出仪器必须维修。
电池在充电和使用电池之前，一定要先阅读电池安全和环境信息。
电池安全和环境信息不要损坏锂电池，被损坏的电池可能引起爆炸和火灾，可以造成人身伤害和财产损失。
➢为避免不必要的伤害和损坏，请不要使用损坏的电池，损坏的迹象包括：变色、扭曲变形、漏液➢不要让电池接触火焰、高温以及阳光直射➢不要将电池浸入水中➢当天气炎热时请不要将电池在车辆内储存➢不要重击或者刺破电池➢不要将电池短路不要接触漏液的锂电池，以免造成人身伤害和财产损失。
天宝电子水准仪DINI 使用说明书
DINI 0.3 电子水准仪说明书入门欢迎关于TRIMBLE DINI数字水准仪相关信息技术支持您的要求注册检查集装箱检查货运包装，如果集装箱是在不好的条件下运输过来，那么检查外观是否有可见损坏，如发现损坏情况立即联系运输者和TRIMBLE经销商，保存好集装箱和包装材料以便运送者检查。
仪器箱拆封之后，请立即检查所要求的附属品是否都有收到，下面是所有附属品都在仪器箱里的样本1.TRIMBLE DINI 数字水准仪2.电池（标配为一个电池）3.电缆（DINI与电脑）4.电池充电器5.防雨布6.指南、使用手册、合格证7.电池充电器十字丝调节扳手维护与保养Trimble DINI 能够支持野外作业环境，但是像所有精密仪器一样需要维护与保养，采用以下步骤以使仪器达到最好的使用效果。
清洁清洁仪器时一定要非常小心，尤其是在清洁仪器镜头和反射器的时候，千万不要用粗糙不干净的布和较硬的纸去清洁，TRIMBLE建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。
防潮如仪器在潮湿的天气中使用过，将仪器放入室内，从仪器箱中取出仪器，自然晾干，如果在仪器镜头上有水滴，让仪器自然蒸发即可。
仪器的运输在运输仪器时一定要锁好仪器箱，如果长途运输仪器，将仪器放在仪器箱中，并且使用运输集装箱。
维修TRIMBLE建议您到授权的维修站点维修，并且每年进行一次校准。
以保证仪器的精度。
当您将仪器送往维修中心，请您在仪器箱上注明发货人和收货人，如果仪器必须维修，请您在仪器箱中装入说明，说明应当明确指出仪器的故障和经常发生的错误现象，并且指出仪器必须维修。
电池在充电和使用电池之前，一定要先阅读电池安全和环境信息电池安全和环境信息不要损坏锂电池，被损坏的电池可能引起爆炸和火灾，可以造成人身伤害和财产损失，•为避免不必要的伤害和损坏，请不要使用损坏的电池，损坏的迹象包括，变色、扭曲变形、漏液•不要让电池接触火焰、高温、以及阳光直射•不要将电池浸入水中•当天气炎热时请不要将电池在车辆内储存•不要重击或者刺破电池•不要将电池短路不要接触漏液的锂电池，以免造成人身伤害和财产损失。
天宝电子水准仪DINI使用说明书
显示 Trimble 功能菜单 输入前面的输入内容 第一功能 输入逗号句号 第二功能 加减 第一功能 0 第二功能空格 第一功能 1 第二功能 PQRS
显示器
2 或 TUV 3 或 WXYZ 4 或 GHI 5 或 JKL 6 或 MNO 7 8 或 ABC 9 或 DEF
将数据棒数据传
入 DINI
存储器
USB 格式化
记忆棒格式化，注
意警告信息
内 / 外存储器，总
存储空间，未占用
空间，格式化内／
2. 配置 3. 测量
输入 限差 / 测试
校正
仪器设置 记录设置
单点测量 水准线路 中间点测量 放样
外存储器
输入大气折射、加
常数、日期、时间
输入水准线路限
及其他信息存储在仪器内存卡内。
数据安全
数据存储在内存储器中，保证数据的安全
DINI 存储量
内存卡的内存取决于选择的测量模式， 占用更多的空间
在线路测量中如果选用 BFFB 形式将比单点测量
安 装
仪器安置稳定可以提高测量精度，可以使 Trimble DINI 的测量精度利用达 到最大。
选择工程
选择已有工程
新建工程
新建一个工程
工程重命名
改变工程名称
删除工程
删除已有工程
工程间文件复制 在 两 个 工 程 间 复
制信息
编辑器
编辑已存数据、输
入、查看数据、输 入改变代码列表
数据输入 / 输出 DINI 到 USB
将 DINI 数据传输
到数据棒
USB 到 DINI

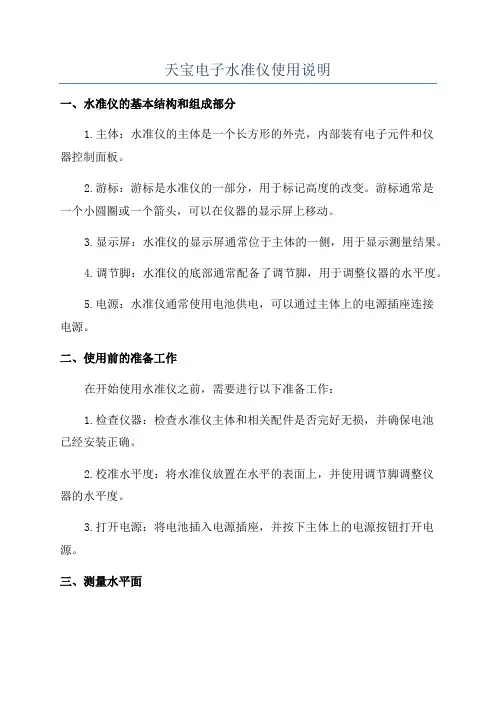

天宝电子水准仪使用说明
天宝电子水准仪使用说明一、水准仪的基本结构和组成部分1.主体：水准仪的主体是一个长方形的外壳，内部装有电子元件和仪器控制面板。
2.游标：游标是水准仪的一部分，用于标记高度的改变。
游标通常是一个小圆圈或一个箭头，可以在仪器的显示屏上移动。
3.显示屏：水准仪的显示屏通常位于主体的一侧，用于显示测量结果。
4.调节脚：水准仪的底部通常配备了调节脚，用于调整仪器的水平度。
5.电源：水准仪通常使用电池供电，可以通过主体上的电源插座连接电源。
二、使用前的准备工作在开始使用水准仪之前，需要进行以下准备工作：1.检查仪器：检查水准仪主体和相关配件是否完好无损，并确保电池已经安装正确。
2.校准水平度：将水准仪放置在水平的表面上，并使用调节脚调整仪器的水平度。
3.打开电源：将电池插入电源插座，并按下主体上的电源按钮打开电源。
三、测量水平面1.设置基准点：选择需要测量的基准点，并确保它们是水平的。
最好选择稳定的物体，如固定在地面上的墙壁或建筑物的角落。
2.安装水准仪：将水准仪安装在基准点附近的稳定表面上。
确保仪器放置平稳，并使用调节脚调整水准仪的水平度。
3.零点校准：在使用水准仪之前，需要进行零点校准，以确保仪器的准确性。
根据水准仪的说明书，按照要求进行校准操作。
4.开始测量：打开水准仪的电源，将游标对准基准点，并通过仪器的控制面板观察测量结果。
根据需要，可将游标移动到其他位置进行测量。
5.读取和记录结果：在测量过程中，显示屏上会实时显示测量结果。
根据需要，可以将结果进行记录，以备后续使用。
四、注意事项和常见故障排除1.避免震动和冲击：在使用水准仪时，应尽量避免震动和冲击，以免影响仪器的准确性。
2.防止水或尘埃进入：水准仪是一种精密仪器，应尽量避免水或尘埃进入。
在使用结束后，应及时将水准仪存放在干燥清洁的地方。
3.定期校准：为了确保准确性，建议定期校准水准仪。
校准的频率和方法可以根据具体使用情况和仪器要求进行调整。
4.常见故障排除：如果发现水准仪故障或测量结果不准确，可以尝试以下故障排除方法：检查电池是否正常工作，校准仪器的零点，清洁仪器的游标和显示屏。
天宝电子水准仪DINI 使用说明书
DINI 0.3 电子水准仪说明书入门欢迎关于TRIMBLE DINI数字水准仪相关信息技术支持您的要求注册检查集装箱检查货运包装，如果集装箱是在不好的条件下运输过来，那么检查外观是否有可见损坏，如发现损坏情况立即联系运输者和TRIMBLE经销商，保存好集装箱和包装材料以便运送者检查。
仪器箱拆封之后，请立即检查所要求的附属品是否都有收到，下面是所有附属品都在仪器箱里的样本1.TRIMBLE DINI 数字水准仪2.电池（标配为一个电池）3.电缆（DINI与电脑）4.电池充电器5.防雨布6.指南、使用手册、合格证7.电池充电器十字丝调节扳手维护与保养Trimble DINI 能够支持野外作业环境，但是像所有精密仪器一样需要维护与保养，采用以下步骤以使仪器达到最好的使用效果。
清洁清洁仪器时一定要非常小心，尤其是在清洁仪器镜头和反射器的时候，千万不要用粗糙不干净的布和较硬的纸去清洁，TRIMBLE建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。
防潮如仪器在潮湿的天气中使用过，将仪器放入室内，从仪器箱中取出仪器，自然晾干，如果在仪器镜头上有水滴，让仪器自然蒸发即可。
仪器的运输在运输仪器时一定要锁好仪器箱，如果长途运输仪器，将仪器放在仪器箱中，并且使用运输集装箱。
维修TRIMBLE建议您到授权的维修站点维修，并且每年进行一次校准。
以保证仪器的精度。
当您将仪器送往维修中心，请您在仪器箱上注明发货人和收货人，如果仪器必须维修，请您在仪器箱中装入说明，说明应当明确指出仪器的故障和经常发生的错误现象，并且指出仪器必须维修。
电池在充电和使用电池之前，一定要先阅读电池安全和环境信息电池安全和环境信息不要损坏锂电池，被损坏的电池可能引起爆炸和火灾，可以造成人身伤害和财产损失，•为避免不必要的伤害和损坏，请不要使用损坏的电池，损坏的迹象包括，变色、扭曲变形、漏液•不要让电池接触火焰、高温、以及阳光直射•不要将电池浸入水中•当天气炎热时请不要将电池在车辆内储存•不要重击或者刺破电池•不要将电池短路不要接触漏液的锂电池，以免造成人身伤害和财产损失。
天宝电子水准仪使用说明书
测量－操＞单作点流测 程－测量－单点测量
量
1、输入点号，如3 2、瞄准标尺，点击测量按钮进行测量 3、在屏幕的左边“结果”部分可以看 到测量的结果；
在屏幕的右边“下一点”部分是下一 个要测量的点的信息 4、如果对测量的结果不满意，还可以 利用进行重测
注：单点测量是没有参考高程的测量
操作流程－测量－水准线路（
Trimble DINI 培训教程
电子电水子准水其实准与的光工学水作准原没有理多少不
同的地方。在光学水准中用到的许多原理 和方法在电子水准中任然需要用到。那电 子水准到底是如何工作的呢；她是利用仪 器里的十字丝瞄准的电子照相机 。当您按 下了Measure 测量键时，仪器就会把您瞄 准并调焦好的尺子上的条码图片来一个快 照，然后把她和仪器内存中的同样的尺子 条码图片进行比较和计算。这样，一个尺 子的读数就可以计算出来并且保存在内存 中了。
测量－＞水准线 路
－）
1、输入新线路的名称， 如1；
（或者从项目中选择 一旧线路继续测量）
2、设置测量模式，如 BF；
（测量模式有：BF、 BFFB、BFBF、BBFF、 FBBF）
操作流程－测量－水准线路（ 4、输入要测量的点号，二）
如001
5、可以输入代码
6、输入基准高，如 102.5
操作流程－测量－水准线路（
Trimble DiNi 图示 条码尺图例
面板介绍
开关 键测量 键
导航 回 键车键 退出 数字键、大小写字母 转换Tr键imble功 能 删键 除 符 键号 键
文 件
菜
配
单
置
介
绍
测
一
量
计
线路平差
菜 单 介 绍 二
电子水准仪--天宝DINI 0.3mm 数字水准仪说明书
电子水准仪--天宝DINI 0.3mm 数字水准仪说明书新DINI操作指南新DINI开机后的界面主菜单中有四大项（如下图），外业测量也主要围绕主菜单进行，下面分别说明：一、文件文件主要是用来管理项目，内业数据传输根据项目名称进行，打开文件选项，依次进行下列操作，如图：新建好的项目名会在主菜单中显示，新项目的参数会默认最后一次打开项目的配置参数，如需要修改，则在“配置”中进行。
二、配置配置主要用来配置大气折光、时间日期、水准测量参数、仪器补偿值的检测、仪器自身参数及记录参数。
1、输入输入中的大气折光和加常数使用默认值，日期和时间可按正确值逗号分隔手工输入。
2、限差/测试水准线路的限差根据国家水准测量规范输入，如二等水准的最大视距为50米，最小最大视线高分别为0.3米和2.8米。
一个测站限差对数字水准仪而言为前后尺分别读两次读数所测的高差较差，也即我们常规水准测量的基辅尺所测的高差较差，对二等为0.6mm，30cm检测为DINI读数时只使用30cm尺面，这样有利于提高每次读数的速度。
单站前后视距差和水准线路的前后视距累计差也可按国标输入，二等为1m和3 m。
进行了上述参数设置后我们即完成了高等级水准测量的外业所需要控制的各项误差值，一旦在测量过程中有超限值出现仪器会自动报警，并且不会记录超限数据，此时重新调整后重测即可，所有的参数设置完后按回车键确认并储存。
3、校正校正用来查看仪器进行自动补偿的数值大小，同时也可测出仪器新的补偿值，我们DINI有15’的自动补偿功能，补偿精度可以达到0.2’ ’。
4、仪器设置仪器设置用来设置一些基本参数，在此不多述。
5、记录设置记录一定要打勾，否则数据无法存储。
RMC数据格式为外业观测值和计算值的综合数据格式，一般不用RM数据格式。
记录时可以选择附加时间还是温度，一般选时间。
点号自动增加为测量时的点号步距，起始点为一起仪器第一次照准读数的点名（基点除外），此外在测量过程中我们可以随时自定义点名。
天宝电子水准仪使用说明书
天宝电子水准仪使用说明书xx年xx月xx日•引言•设备介绍•使用方法目录•数据处理和输出•常见问题及解决方案•安全注意事项和维护保养•本说明书的其他参考信息01引言天宝电子水准仪是用于测量两点之间高程差或进行水准网施测、高程测量的仪器。
目的随着测绘技术的发展，电子水准仪已经成为现代测绘技术中不可或缺的测量仪器之一，其具有高精度、高效率、易操作等优点。
背景目的和背景使用范围本使用说明书适用于天宝电子水准仪的各项功能和使用方法，包括高程测量、水准网施测、数据存储、传输等。
使用者本使用说明书适用于具有一定测量基础和操作经验的测量人员和技术人员，同时也可供相关领域研究人员参考使用。
使用范围和使用者02设备介绍天宝电子水准仪是一种高精度的测量设备，用于测量地形、建筑和道路等工程中的高程变化。
它是一种集成了传感器、数据处理单元和显示单元的仪器，能够实现高精度的测量和数据记录。
设备概述设备特点和优势天宝电子水准仪采用了先进的测量技术，能够实现高精度的测量，测量精度可达±0.3mm。
高精度测量自动化程度高操作简单适应性强该仪器采用了自动化技术，能够实现自动测量、自动记录、自动计算和自动校准等功能。
天宝电子水准仪设计简洁大方，操作简单易懂，方便用户使用。
该仪器支持多种测量模式，可以适应不同的测量需求。
天宝电子水准仪的外观主要由传感器、数据处理单元和显示单元组成。
数据处理单元用于处理测量数据，计算出高程变化，并将结果显示在显示单元上。
显示单元用于显示测量结果、设置参数和操作菜单等。
此外，天宝电子水准仪还配备了多种功能键，方便用户进行操作和设置。
传感器部分包括支架、尺子、望远镜和感应器等部件，用于实现高精度测量。
设备外观和功能概述03使用方法确保设备充满电在使用天宝电子水准仪之前，需要检查设备是否充满电，以保证设备在使用过程中不会因电量不足而中断。
检查仪器配件打开包装盒，确认包含的配件是否齐全，如有缺失需及时联系商家或厂家。
电子水准仪--天宝DINI 0.3mm 数字水准仪说明书
电子水准仪--天宝DINI 0.3mm 数字水准仪说明书新DINI操作指南新DINI开机后的界面主菜单中有四大项（如下图），外业测量也主要围绕主菜单进行，下面分别说明：一、文件文件主要是用来管理项目，内业数据传输根据项目名称进行，打开文件选项，依次进行下列操作，如图：新建好的项目名会在主菜单中显示，新项目的参数会默认最后一次打开项目的配置参数，如需要修改，则在“配置”中进行。
二、配置配置主要用来配置大气折光、时间日期、水准测量参数、仪器补偿值的检测、仪器自身参数及记录参数。
1、输入输入中的大气折光和加常数使用默认值，日期和时间可按正确值逗号分隔手工输入。
2、限差/测试水准线路的限差根据国家水准测量规范输入，如二等水准的最大视距为50米，最小最大视线高分别为0.3米和2.8米。
一个测站限差对数字水准仪而言为前后尺分别读两次读数所测的高差较差，也即我们常规水准测量的基辅尺所测的高差较差，对二等为0.6mm，30cm检测为DINI读数时只使用30cm尺面，这样有利于提高每次读数的速度。
单站前后视距差和水准线路的前后视距累计差也可按国标输入，二等为1m和3 m。
进行了上述参数设置后我们即完成了高等级水准测量的外业所需要控制的各项误差值，一旦在测量过程中有超限值出现仪器会自动报警，并且不会记录超限数据，此时重新调整后重测即可，所有的参数设置完后按回车键确认并储存。
3、校正校正用来查看仪器进行自动补偿的数值大小，同时也可测出仪器新的补偿值，我们DINI有15’的自动补偿功能，补偿精度可以达到0.2’’。
4、仪器设置仪器设置用来设置一些基本参数，在此不多述。
5、记录设置记录一定要打勾，否则数据无法存储。
RMC数据格式为外业观测值和计算值的综合数据格式，一般不用RM数据格式。
记录时可以选择附加时间还是温度，一般选时间。
点号自动增加为测量时的点号步距，起始点为一起仪器第一次照准读数的点名（基点除外），此外在测量过程中我们可以随时自定义点名。
天宝电子水准仪说明书96038
DINI03 电子水准仪说明书入门欢迎关于TRIMBLE DINI 数字水准仪相关信息技术支持您的要求注册检查集装箱检查货运包装，如果集装箱是在不好的条件下运输过来，那么检查外观是否有可见损坏，如发现损坏情况立即联系运输者和TRIMBLE经销商，保存好集装箱和包装材料以便运送者检查。
仪器箱拆封之后，请立即检查所要求的附属品是否都有收到，下面是所有附属品都在仪器箱里的样本1.TRIMBLE DINI 数字水准仪2.电池（标配为一个电池）3.电缆（DINI与电脑）4.电池充电器5.防雨布6.指南、使用手册、合格证7.电池充电器十字丝调节扳手维修与保养Trimble DINI 能够支持野外作业环境，但是像所有精密仪器一样需要维护与保养，采用以下步骤以使仪器达到做好的使用效果。
清洁清洁仪器时一定要非常小心，尤其是在清洁仪器镜头和反射器的时候，千万不要用粗糙不干净的布和较硬的纸去清洁，TRIMBLE建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。
防潮如仪器在潮湿的天气中使用过，将仪器放入室内，从仪器箱中取出仪器，自然晾干，如果在仪器镜头上有水滴，让仪器自然蒸发即可。
仪器的运输在运输仪器时一定要锁好仪器箱，如果长途运输仪器，将仪器放在仪器箱中，并且使用运输集装箱。
维修TRIMBLE建议您到授权的维修站点维修，并且每年进行一次校准。
以保证仪器的精度。
当您将仪器送往维修中心，请您在仪器箱上注明发货人和收货人，如果仪器必须维修，请您在仪器箱中装入说明，说明应当明确指出仪器的故障和经常发生的错误现象，并且指出仪器必须维修。
电池在充电和使用电池之前，一定要先阅读电池安全和环境信息。
电池安全和环境信息不要损坏锂电池，被损坏的电池可能引起爆炸和火灾，可以造成人身伤害和财产损失。
为避免不必要的伤害和损坏，请不要使用损坏的电池，损坏的迹象包括：变色、扭曲变形、漏液不要让电池接触火焰、高温以及阳光直射不要将电池浸入水中当天气炎热时请不要将电池在车辆内储存不要重击或者刺破电池不要将电池短路不要接触漏液的锂电池，以免造成人身伤害和财产损失。
天宝电子水准仪使用说明书-文档资料
点击
Trimble
功能键，进入此菜
单。
操作流程－数据传输（－）
1、连接DINI到PC； 2、打开DataTransfer; 3、选择DINIUSB设备； 4、在PC与DINI间传输数据；
数据格式
数据文件在电子水 准下以文件形式保 存,并且可以在任何 文本编辑器中编辑. 也没有必要来修改 文件格式.
4、输入要放样的点号，如211； 5、瞄准要放样的点，测量； 6、调整放机关报点的高程，直到dz 的值满足要求，“接受”，然后进行 下一点的放样；
操作流程－测量－继续测量
操作流程－＞继续测量
继续上一次的测量，并且 可以设置测量的次数及是否 自动关机。
操作流程－计算－平差（一）
计算－＞线路平差
1、选择项目，如test; 2、选择要平差的线路 名，如2； 3、如果线路已平差， 则不能再次平差；
注：中间点测量就是支线测量
操作流程－测量－中间点测量（二）
5、输入下一点的点号； 6、瞄准要测量的标尺，进行测量； 7、“ESC”键退出中间点测量程序
操作流程－测量－放样（－）
测量－＞放样
1、输入后视点号，如1； 2、输入后视点高程，如100.043； 3、瞄准后视点进行测量；
操作流程－测量－放样（二）
有两个不同的数据 格式: REC E (M5) 和REC 500.
数据格式－Rec_E 数据文件
数据格式－ Rec 500 数据文件
谢谢观看
4、输入要测量的点号，如001 5、可以输入代码 6、输入基准高，如102.5
操作流程－测量－水准线路（三）
7、瞄准要测量的标尺，点击测 量键测量
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天宝电子水准仪说
明书
DINI03
电子水准仪说明书
入门
欢迎
关于TRIMBLE DINI 数字水准仪
相关信息
技术支持
您的要求
注册
检查集装箱
检查货运包装，如果集装箱是在不好的条件下运输过来，那么检查外观是否有可见损坏，如发现损坏情况立即联系运输者和TRIMBLE经销商，保存好集装箱和包装材料以便运送者检查。
仪器箱
拆封之后，请立即检查所要求的附属品是否都有收到，下面是所有附属品都在仪器箱里的样本
1.TRIMBLE DINI 数字水准仪
2.电池（标配为一个电池）
3.电缆（DINI与电脑）
4.电池充电器
5.防雨布
6.指南、使用手册、合格证
7.电池充电器十字丝调节扳手
维修与保养
Trimble DINI 能够支持野外作业环境，可是像所有精密仪器一样需要维护与保养，采用以下步骤以使仪器达到做好的使用效
果。
清洁
清洁仪器时一定要非常小心，特别是在清洁仪器镜头和反射器的时候，千万不要用粗糙不干净的布和较硬的纸去清洁，TRIMBLE 建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。
防潮
如仪器在潮湿的天气中使用过，将仪器放入室内，从仪器箱中取出仪器，自然晾干，如果在仪器镜头上有水滴，让仪器自然蒸发即可。
仪器的运输
在运输仪器时一定要锁好仪器箱，如果长途运输仪器，将仪器放在仪器箱中，而且使用运输集装箱。
维修
TRIMBLE建议您到授权的维修站点维修，而且每年进行一次校准。
以保证仪器的精度。
当您将仪器送往维修中心，请您在仪器箱上注明发货人和收货人，如果仪器必须维修，请您在仪器箱中装入说明，说明应当明确指出仪器的故障和经常发生的错误现象，而且指出仪器必须维修。
电池
在充电和使用电池之前，一定要先阅读电池安全和环境信息。
