水泵的基础知识
水泵基础必学知识点
水泵基础必学知识点
1. 水泵的工作原理：水泵通过旋转叶轮产生离心力，将液体引入泵体，并通过压力差将液体推出泵体，实现液体的输送。
2. 水泵的分类：常见的水泵有离心泵、柱塞泵、螺杆泵、自吸泵等。
根据用途和工作原理的不同，水泵还可分为给水泵、排水泵、清洁水泵、污水泵等。
3. 水泵的选型：在选择水泵时需要考虑液体的性质、流量需求、扬程
要求等因素。
根据这些需求来确定合适的水泵类型和规格。
4. 水泵的性能参数：常见的水泵性能参数有流量、扬程、功率、效率等。
这些参数反映了水泵的工作能力和效果。
5. 水泵的安装与维护：水泵的安装要求水平稳固，进出口管道连接牢固，且有足够的密封。
在使用过程中需要定期检查维护，如清理进出口、更换密封件、检修电机等。
6. 水泵的故障排除：水泵可能出现各种故障，如启动困难、流量减小、压力下降等。
故障排除需要根据具体情况进行检查，在检查时需要注
意安全措施。
7. 水泵的节能措施：水泵的运行主要消耗电能，因此节能对于降低运
行成本和保护环境都非常重要。
可以采取的节能措施包括选择高效水泵、优化系统设计、合理调整运行参数等。
8. 水泵的应用领域：水泵广泛应用于工农业生产和生活领域，例如给水、供暖、农田灌溉、污水处理、工业生产等。
不同应用领域需要不
同类型的水泵。
这些是水泵基础必学的知识点，希望对你有所帮助！。
水泵的基础知识
水泵的基础知识水泵基础知识泵是应用非常广泛的通用机械，可以说凡是液体流动之处，几乎都有泵在工作。
而且随着科学技术的发展，泵的应用领域正在迅速扩大。
据不同国家统计，泵的耗电量都约占全国总发电量的1/5，可见泵是当然的耗能大户。
因此提高泵技术水平对节约能耗具有重要意义。
本章共七节，包括现代泵的概论、泵基本理论、泵的运转特性及调节、泵的轴封、泵的安装和故障、Y系列三相异步电动机、现代泵的结构。
第一节概论一、泵的定义和分类1 泵的定义泵是把原动机的机械能转换成液体能量的机器。
泵用来增加液体的位能、压能、动能。
原动机通过泵轴带动叶轮旋转，对液体作功，使其能量增加，从而使需要数量的液体，由吸水处经泵的过流部件输送到高处或要求压力的地方。
2 泵的分类泵的种类很多，按其作用原理可以分为如下三大类、： 2.1 叶片式泵叶片式泵也叫动力泵，这种泵是连续地给液体施加能量，如离心泵、混流泵、轴流泵等。
2.2容积式泵在这种泵中，通过封闭而充满液体容积的周期性变化，不连续地给液体施加能量，如齿轮泵、螺杆泵。
2.3 其它类型泵这些泵的作用原理各异，射流泵、水锤泵、电磁泵等。
二、水泵型号表示方法1单级单吸离心泵IS 125 - 100 – 250 A（B、C）同型号叶轮直径第一（二、三）次切割叶轮名义直径315mm 泵排出口直径100mm 泵吸入口直径125mm符合国际标准的单级单吸清水离心泵NB （ SB KQW DFW ）150 – 350 （I） A （B C）格兰富水泵单级端吸泵（同IS）上海申宝单级单吸泵流量分类上海凯泉标准卧式单级泵叶轮名义直径上海东方卧式离心泵泵进（出）口直径2 单级单吸立式管道式离心泵DFG（KQL SBL ） 200 – 400 （I） A （B C）上海东方立式管道泵直（同上）上海凯泉立式管道泵叶轮名义直径上海申宝立式管道泵泵进出口直径 3 单级双吸中开离心清水泵250 S （Sh） 14 A（B）吸入口直径，mm 叶轮直径第一、二切割单级双吸清水离心泵扬程，m （从驱动端看，泵为顺时针方向旋转）从驱动端看，泵为逆时针方向旋转 4 多级清水离心泵D （DG） 100 – 20 X 5多级清水离心泵级数多级锅炉给水离心泵单级扬程，m流量，m3/h三、叶片泵的过流部件和结构形式1 叶片式泵的过流部件叶片式泵的主要过流部件有吸水室、叶轮和压水室（导叶）。
水泵的基础知识大全
水泵的基础知识大全一、什么是水泵？水泵是输送液体或使液体增压的机械。
它将原动机的机械能或其他外部能量传送给液体，使液体能量增加。
水泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。
水泵通常可按工作原理分为容积式水泵、动力式水泵和其他类型水泵三类。
除按工作原理分类外，还可按其他方法分类和命名。
如，按驱动方法可分为电动水泵和水轮水泵等；按结构可分为单级水泵和多级水泵；按用途可分为锅炉给水水泵和计量水泵等；按输送液体的性质可分为水水泵、油水泵和泥浆水泵等。
水泵的各个性能参数之间存在着一定的相互依赖变化关系，可以画成曲线来表示，称为水泵的特性曲线，每一台水泵都有自己特定的特性曲线。
二、水泵的定义与历史来源输送液体或使液体增压的机械。
广义上的水泵是输送流体或使其增压的机械，包括某些输送气体的机械。
水泵把原动机的机械能或其他能源的能量传给液体，使液体的能量增加。
水的提升对于人类生活和生产都十分重要。
古代已有各种提水器具，如埃及的链水泵（前17世纪）、中国的桔槔（前17世纪）、辘轳（前11世纪）、水车（公元1世纪），以及公元前3世纪古希腊阿基米德发明的螺旋杆等。
公元前200年左右，古希腊工匠克特西比乌斯发明了最原始的活塞水泵-灭火水泵。
早在1588年就有了关于4叶片滑片水泵的记载，以后陆续出现了其他各种回转水泵。
1689年，法国的D.帕潘发明了4叶片叶轮的蜗壳离心水泵。
1818年，美国出现了具有径向直叶片、半开式双吸叶轮和蜗壳的离心水泵。
1840～1850年，美国的H.R.沃辛顿发明了水泵缸和蒸汽缸对置的蒸汽直接作用的活塞水泵，标志着现代活塞水泵的形成。
1851～1875年，带有导叶的多级离心水泵相继发明，使发展高扬程离心水泵成为可能。
随后，各种水泵相继问世。
随着各种先进技术的应用，水泵的效率逐步提高，性能范围和应用也日渐扩大。
三、水泵的分类依据水泵的种类繁多，按工作原理可分为：①动力式水泵，又叫叶轮式水泵或叶片式水泵，依靠旋转的叶轮对液体的动力作用，把能量连续地传递给液体，使液体的动能（为主）和压力能增加，随后通过压出室将动能转换为压力能，又可分为离心水泵、轴流水泵、部分流水泵和旋涡水泵等。
八年级物理水泵知识点汇总
八年级物理水泵知识点汇总本文为八年级物理的水泵知识点汇总，主要介绍水泵的定义、分类、工作原理、性能参数等内容。
一、水泵的定义和分类水泵是利用某种原理将液体吸入，然后压送到某处的机械设备。
水泵主要分为离心式水泵和容积式水泵两种。
二、离心式水泵知识点1. 离心式水泵的结构离心式水泵主要由叶轮、泵壳、进出口管口、轴承和密封装置组成。
2. 离心式水泵的工作原理离心式水泵的工作原理是利用电机驱动叶轮高速旋转，液体在叶轮的作用下产生离心力，从而产生压力，把水推到出口管道当中，完成抽水过程。
3. 离心式水泵的性能参数离心式水泵的性能参数主要有扬程、流量、效率和轴功率等。
三、容积式水泵知识点1. 容积式水泵的结构容积式水泵由于其“抽一次、推一次”的工作原理，结构比较复杂，主要由进口截止阀、进口管、叶轮、柱塞和出口管等组成。
2. 容积式水泵的工作原理容积式水泵的工作原理是利用柱塞在运动中周期性改变工作腔的容积，产生吸水与排水的作用，实现水的运输。
3. 容积式水泵的性能参数容积式水泵的性能参数主要有流量、排压、进口压力、出口压力等。
四、常见水泵故障及解决方法1. 水泵无法启动可能原因：电源故障，电机毁坏，启动电容故障等。
解决方法：检查电源和电路，更换电机或启动电容。
2. 水泵漏水可能原因：密封圈老化，密封面磨损，松动或破裂等。
解决方法：更换密封圈或密封面，增加密封。
3. 水泵流量减少可能原因：进口管道进水不足，吸入阀门失灵，泵体渗漏，叶轮磨损等。
解决方法：增加进口流量，更换吸入阀门，修理泵体漏水部位，更换叶轮。
以上是本文针对八年级物理水泵知识点的汇总，希望对学生们的学习有所帮助。
生活常用水泵基础知识篇（一）

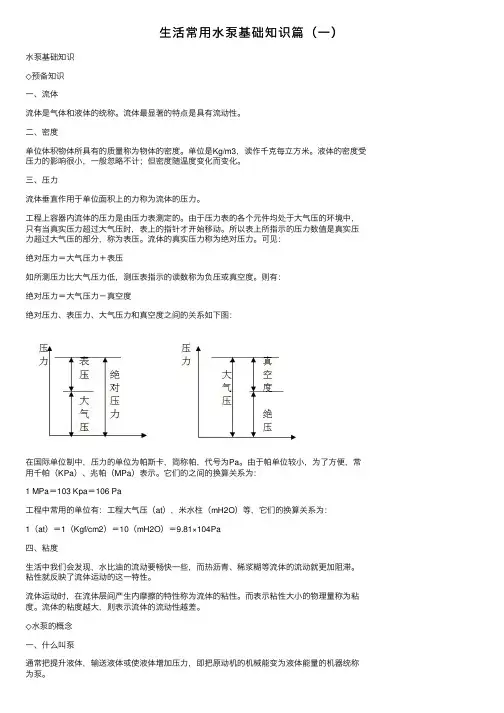

⽣活常⽤⽔泵基础知识篇（⼀）⽔泵基础知识◇预备知识⼀、流体流体是⽓体和液体的统称。
流体最显著的特点是具有流动性。
⼆、密度单位体积物体所具有的质量称为物体的密度。
单位是Kg/m3，读作千克每⽴⽅⽶。
液体的密度受压⼒的影响很⼩，⼀般忽略不计；但密度随温度变化⽽变化。
三、压⼒流体垂直作⽤于单位⾯积上的⼒称为流体的压⼒。
⼯程上容器内流体的压⼒是由压⼒表测定的。
由于压⼒表的各个元件均处于⼤⽓压的环境中，只有当真实压⼒超过⼤⽓压时，表上的指针才开始移动。
所以表上所指⽰的压⼒数值是真实压⼒超过⼤⽓压的部分，称为表压。
流体的真实压⼒称为绝对压⼒。
可见：绝对压⼒＝⼤⽓压⼒＋表压如所测压⼒⽐⼤⽓压⼒低，测压表指⽰的读数称为负压或真空度。
则有：绝对压⼒＝⼤⽓压⼒－真空度绝对压⼒、表压⼒、⼤⽓压⼒和真空度之间的关系如下图：在国际单位制中，压⼒的单位为帕斯卡，简称帕，代号为Pa。
由于帕单位较⼩，为了⽅便，常⽤千帕（KPa）、兆帕（MPa）表⽰。
它们的之间的换算关系为：1 MPa＝103 Kpa＝106 Pa⼯程中常⽤的单位有：⼯程⼤⽓压（at），⽶⽔柱（mH2O）等，它们的换算关系为：1（at）＝1（Kgf/cm2）＝10（mH2O）＝9.81×104Pa四、粘度⽣活中我们会发现，⽔⽐油的流动要畅快⼀些，⽽热沥青、稀浆糊等流体的流动就更加阻滞。
粘性就反映了流体运动的这⼀特性。
流体运动时，在流体层间产⽣内摩擦的特性称为流体的粘性。
⽽表⽰粘性⼤⼩的物理量称为粘度。
流体的粘度越⼤，则表⽰流体的流动性越差。
◇⽔泵的概念⼀、什么叫泵通常把提升液体，输送液体或使液体增加压⼒，即把原动机的机械能变为液体能量的机器统称为泵。
泵的分类不能将其⼯作原理和⽤途综合化分类，那样将会很乱。
⽤途是⽤途，原理是原理，不同原理的泵可以⽤在同样的⽤途。
同⼀种泵同样可以⽤于不同场合，可以⽤于不同⽤途。
⽐如：混流泵就是斜流泵，其采⽤混流式叶轮，即液体流出叶轮的⽅向倾斜于轴线。
[全]水泵的基础知识
![[全]水泵的基础知识](https://img.taocdn.com/s3/m/89e0cf2f770bf78a6429549d.png)

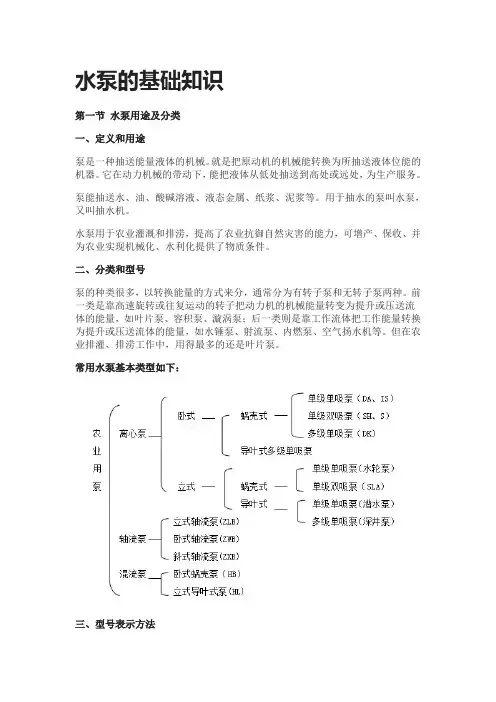

水泵的基础知识第一节水泵用途及分类一、定义和用途泵是一种抽送能量液体的机械。
就是把原动机的机械能转换为所抽送液体位能的机器。
它在动力机械的带动下，能把液体从低处抽送到高处或远处，为生产服务。
泵能抽送水、油、酸碱溶液、液态金属、纸浆、泥浆等。
用于抽水的泵叫水泵，又叫抽水机。
水泵用于农业灌溉和排涝，提高了农业抗御自然灾害的能力，可增产、保收、并为农业实现机械化、水利化提供了物质条件。
二、分类和型号泵的种类很多，以转换能量的方式来分，通常分为有转子泵和无转子泵两种。
前一类是靠高速旋转或往复运动的转子把动力机的机械能量转变为提升或压送流体的能量，如叶片泵、容积泵、漩涡泵；后一类则是靠工作流体把工作能量转换为提升或压送流体的能量，如水锤泵、射流泵、内燃泵、空气扬水机等。
但在农业排灌、排涝工作中，用得最多的还是叶片泵。
常用水泵基本类型如下：三、型号表示方法我国大中型泵站，目前用到的水泵有：IS型单级离心泵、S（SH）型单级双吸离心泵、1200LW型立式蜗壳离心泵、1700ZLB型立式轴流泵几种型号。
真空泵主要以SZ-1、2型为主。
1单极单吸离心泵2单级双吸中开离心清水泵3立式离心泵4立式轴流泵5真空泵第二节水泵基本工作原理一、离心泵1离心泵的工作原理离心泵的种类很多，但工作原理相同，构造大同小异。
其主要工作部件是旋转叶轮和固定的泵壳（图2-1）。
叶轮是离心泵直接对液体做功的部件，其上有若干后弯叶片，一般为4~8片。
离心泵工作时，叶轮由电机驱动作高速旋转运动（1000~3000r/min），迫使叶片间的液体也随之作旋转运动。
同时因离心力的作用，使液体由叶轮中心向外缘作径向运动。
液体在流经叶轮的运动过程获得能量，并以高速离开叶轮外缘进入蜗形泵壳。
在蜗壳内，由于流道的逐渐扩大而减速，又将部分动能转化为静压能，达到较高的压强，最后沿切向流入压出管道。
在液体受迫由叶轮中心流向外缘的同时，在叶轮中心处形成真空。
泵的吸入管路一端与叶轮中心处相通，另一端则浸没在输送的液体内，在液面压力（常为大气压）与泵内压力（负压）的压差作用下，液体经吸入管路进入泵内，只要叶轮的转动不停，离心泵便不断地吸入和排出液体。
水泵基础知识问答
水泵基础知识问答1. 什么是水泵？水泵是一种常见的机械设备，用来将水或其他流体从一个地方转移到另一个地方。
通常，水泵通过旋转的轴将能量传递到水或其他流体中，使其产生动力，从而将液体进行运输。
2. 有哪些常见的水泵类型？水泵的种类有很多，常见的包括以下几种：•往复式水泵：水泵中的柱塞来回运动，将油或水抽到泵体内并将其驱动到输出管道中。
•压差式水泵：这种水泵通过压力差将水或其他流体挤出泵体，通常用于低流量和低压力条件下。
•离心式水泵：离心式水泵使用叶轮将液体从进口吸入泵体，并将其压入输出管道中。
这种泵通常用于高流量和高压力条件下。
3. 如何选择正确的水泵类型？选择正确的水泵类型需要考虑多个因素，包括：•流量：水泵需要能够满足你的需求，同时防止过度泵送或泵送不足。
•压力：水泵需要能够产生足够的压力使液体顺利流动，并可达到输出端的预期位置。
•温度和流体类型：不同的水泵类型适用于不同温度和流体类型，需要考虑流体的黏度、腐蚀性和清洁度等因素。
•使用环境：水泵需要适应使用环境的特殊需求，比如防爆、防腐等要求。
4. 如何正确使用和维护水泵？正确使用和维护水泵非常重要，可以有效延长水泵的使用寿命。
以下是几个建议：•使用前，请先检查水泵是否有损坏或其他问题。
•操作水泵时，请先确保附近没有危险或障碍，以确保人身安全。
•定期检查和更换水泵的附件，如密封件、轴承和齿轮等。
•每次使用完毕，应该及时清洁水泵，排除其中的杂质。
•进行更换和维护时，请严格按照厂家提供的操作手册进行操作。
5. 怎样解决水泵在使用过程中出现的故障？水泵在使用过程中可能会出现故障，常见的故障类型包括：•噪音过大：这可能是由于水泵的轴承或齿轮损坏所致。
此时应该更换受损的部分。
•流量不足：这可能是由于水泵的出口被堵住或进口处有空气泡所致。
应该逐一排查、清理，并排除故障点。
•泵的加热：通常是由于磨损过度引起的，此时需要更换液体泵的某些部件。
总之，水泵的故障排除需要仔细检查并正确识别，保证高效的维修，避免造成进一步的损坏。
