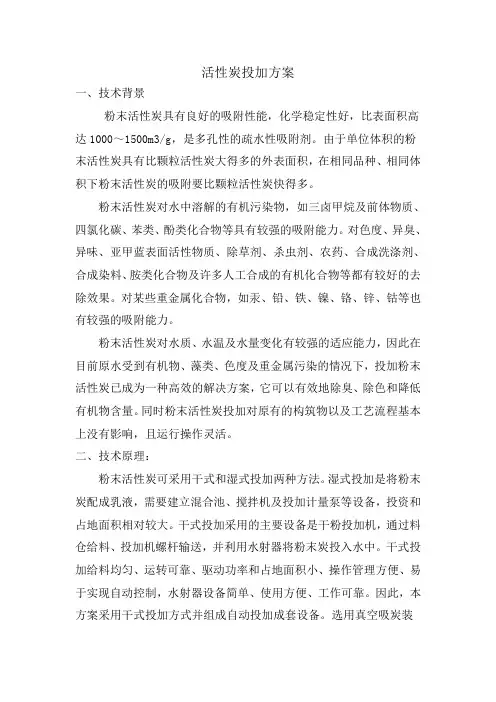

活性炭粉末投加系统配制清单1、工艺流程

主工艺流程图：

投料站

气流输送系统

料仓

双螺旋投加机

进水管道增压泵水射器投加点

2、粉末活性炭规格

（1）性质煤质活性炭粉

（2）平均粒径通过美规标准筛325mesh 60～ 70%

（3）碘值≥ 800mg/g (ASTM D-4607)（4）灰份含量≤15%

（5）水份含量≤5%

能力及容量要求

粉末活性炭干粉投加能力：100kg/h

粉末活性炭料仓容量： 3m3

上料机输送量： 3000kg/h

3、现场公用条件

气源：工业风或仪表风 , 压力MPa

水源（污水处理场终水）：MPa

电： 220/380v

4、技术要求

1、活性炭投加量应可调。

2、装置自动化控制水平高，并设置必要的报警、提示功能。

3、投加装置需用的气源：现场提供（仪表风或者工业风）。

4、管材配到第一道法兰连接处，带一对法兰。

5、供货清单

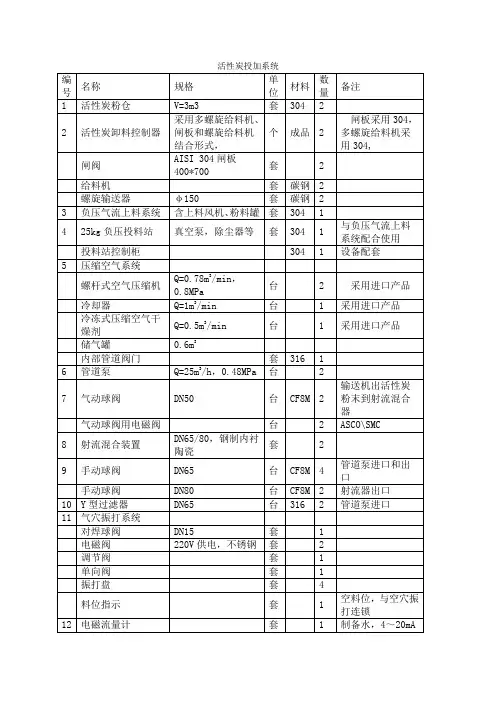

设备供货清单一览表

序号类别名称规格型号数量单价总价备注1投料站含震动下料 1 台

2真空泵 1 台

3不锈钢吸嘴 1 个

4不锈钢料斗 1 套

5

气流输送压缩空气反吹 1 个

3000kg

6吸料软管 1 套

系统ZKS-5/h 7不锈钢吸料管 1 套

8换向阀 1 套

9过滤器21 支

10气动放料阀门 1 套

11控制柜 1 台

12料仓有效容积 3m3 1 台

13

物料储存

仓顶除尘器 1 个

14 2 个

部分阻旋料位计

15气流破拱装置 1 套

16闸板阀250*250 1 台

18定量投加

螺旋给料机90kg/h,N= 2 台部分

管道压力：

19高速射流混合器流量： 12m3 1 台

射流混合/h

部分流量： 12m3 /h

20管道增压泵扬程： 55m 2 台 1 用 1 备

功率：

21PLC控制柜 1 台

22储气罐3 1 座

23辅助部分

空气压缩机

气量： 3 /min

2 台 1 用 1 备

功率：

24压缩空气干燥机气量：3 /min 1 台

七、系统报价

设备报价：万元 / 套（大写：圆整）

说明1：本报价包括“供货清单一览表”全部工作内容, 并包含设备供应、安装、系统调试及人员培训费，并包含运输费。

说明 2：由于近期原材料价格波动较大，本报价的有效期为30 天。

王工： ,

石家庄博特环保科技有限公司

日期： 2016 年 2 月 20 日
