光子晶体的原理与应用

光子晶体的原理与应用

光子晶体的原理与应用概述光子晶体是一种由周期性改变介电常数分布而形成的结构,具有能带结构类似于电子在晶格中的运动。

光子晶体能够控制光的传播和波长选择性,因此在光学领域具有广泛的应用前景。

光子晶体的原理光子晶体的原理基于周期性调制介电常数分布。

通过改变材料的周期性结构,可以实现光子晶体的禁带带隙效应,即在一定频率范围内,光的传播被完全阻止。

光子晶体的禁带带隙可以通过调节结构的周期、材料的折射率以及填充材料来实现。

光子晶体的禁带带隙效应是由几何光学效应和电磁场的相互作用相结合而产生的。

在光子晶体中,光通过周期性结构时,会出现在特定频率范围内的相干散射。

这种相干散射会导致光的传播被阻挡,从而形成禁带。

禁带带隙的宽度取决于周期性结构的参数,包括晶格常数、材料折射率以及填充材料等。

光子晶体的应用光子晶体的光学波导光子晶体可以实现光的传输和波导效应。

在光子晶体中,通过调节光子晶体的周期性结构,可以实现光的导向和控制。

光子晶体光波导可以用于构建高效的光耦合器、分束器、滤波器、光放大器等光学元件。

光子晶体光波导具有低损耗、高效率等特点,被广泛应用于光通信、光子芯片等领域。

光子晶体的传感器光子晶体由于其禁带带隙效应,可以实现光的滤波和波长选择性。

这使得光子晶体成为理想的传感器材料。

通过改变光子晶体的结构和填充材料,可以实现对不同化学和生物分子的敏感度。

光子晶体传感器可以用于检测环境中的气体、液体、生物分子等,具有高灵敏度、高选择性和实时监测等特点。

光子晶体的光学器件光子晶体的禁带带隙效应还可以用于设计和制造光学器件。

通过选择合适的晶格参数和材料,可以实现对特定波长和频率的光的调控。

光子晶体光学器件包括滤光器、反射镜、全反射镜、衍射光栅等。

这些光学器件具有高效率、高分辨率和高准确性的特点,并在光学测量、光通信等领域得到广泛应用。

光子晶体的激光器利用光子晶体的禁带带隙效应,可以实现低阈值、窄带宽的激光器。

光子晶体激光器在光通信、光信息处理等领域具有重要应用前景。

光子晶体光纤的研究

光子晶体光纤的研究

光子晶体光纤的研究光子晶体光纤是一种由光子晶体材料制成的光纤结构,具有一系列独特的光学和传输特性。

它相比传统的光纤,具有更低的损耗和更大的带宽,适用于光通信、光传感、光声学等领域。

在过去的几十年中,光子晶体光纤的研究取得了许多重要的进展,本文将对其中的关键问题进行综述。

首先,我们将介绍光子晶体光纤的基本原理。

光子晶体是具有周期性结构的光学材料,其周期往往与入射光的波长相当。

通过精确设计和控制光子晶体的结构参数,比如晶格常数、填充率等,可以实现对光的传输和控制。

在光子晶体光纤中,光的传输是通过光子晶体的周期性折射率变化引导的,从而实现低损耗和大带宽的特性。

其次,我们将重点介绍光子晶体光纤的设计和制备方法。

光子晶体光纤可以通过多种方法来制备,包括体外法、孔蚀法和结合法等。

其中,体外法是最常用的方法之一,其基本步骤是将光子晶体材料制备成光纤的预制坯料,然后通过拉伸和微调制得到所需的光纤结构。

在制备过程中,需要注意光子晶体的晶格参数和填充率对光纤性能的影响,以及如何实现精确控制和调节。

然后,我们将介绍光子晶体光纤的光学特性。

光子晶体光纤的光学特性主要是由光子晶体的结构和材料的选取所决定的。

光子晶体的周期结构可以实现对光的波长选择性传输,从而实现对光的色散和非线性效应的控制。

此外,光子晶体材料的选择也决定了光纤的损耗和带宽,常用的材料包括硅、玻璃、聚合物等。

通过设计和优化光子晶体光纤的结构和材料,可以实现对光纤的性能的控制和调节。

最后,我们将讨论光子晶体光纤在实际应用中的一些研究进展和挑战。

光子晶体光纤具有许多潜在的应用,例如高速通信、传感和光声学等领域。

在高速通信中,光子晶体光纤可以实现更高的传输速率和更长的传输距离,从而提高光纤通信系统的性能。

在传感方面,光子晶体光纤可以实现对温度、压力、化学成分等的高灵敏度测量。

在光声学中,光子晶体光纤可以实现对声波的传输和控制,为光声成像、光声治疗等提供新的可能性。

光子晶体的原理与应用

光子晶体的原理与应用
第24卷第6期
物 理实 验
V01.24 No.6
2004年6月PHYSICS EXPERIMENTATION
Jun.,2004
:============#===========j============================
光子晶体的原理与应用
宋清海,徐雷
(复旦大学信息科学与工程学院光科学与工程系,上海200433)
3 光子晶பைடு நூலகம்的制备
光子晶体在自然界是存在的,例如用来装饰
图5光子晶体的特性之一
的蛋白石(Opal),还有一种深海老鼠身上的毛以 及一种特殊的蝴蝶翅膀上的粉,它们在不同的角 度反射不同波长的光.通过研究发现它们都是由 大小均匀的微米、亚微米量级的结构密堆积而成 的.参见图6~9.因为Opal形式与后面讲到的小 球密堆积完全相同,因而暂且不提.但是,这些都 是粗糙的光子晶体,因为它们没有形成完全的禁 带.通过Maxwell方程的求解可以发现,完全的 禁带的形成与大小同两种材料的折射率的差、填 充比以及排列方式有着密切的联系.一般说来,两 种材料的折射率差值越大,就越有可能形成光子 禁带,当两种材料的折射率差大于2的情况,可以 形成完全禁带.在自然界尚未曾发现此类的晶体. 因而实验研究使用的光子晶体必须经过人工制 备.
[4]Meade R D,Brommer K D,Rappe A M,et a1.Ex. istence of a Photonic Band-Gap in 2 Dimensions[J].
头部‘2 0|. 其次在光纤传输时由于色散的影响很多时候
Applied Physics Letters,1992,61:495.
以及手机防护设备.对于微波我们知道大部分的
Solid·State Physics and Electronic[J]。Physical Re’

光子晶体原理及应用

光子晶体原理及应用

一、绪论1.1光子晶体的基本概念光子晶体是由不同介电常数的介质材料在空间呈周期排布的结构,当电磁波受到调制而形成类似于电子的能带结构,这种能带结构称为光子能带。

在合适的晶格常数和介电常数比的条件下,类似于电子能带隙,在光子晶体的光子能带间可出现使某些频率的电磁波完全不能透过的频率区域,将此频率区域称为光子带隙或光子禁带。

人们又将光子晶体称为光子带隙材料。

与一般的电子晶体类似,光子晶体也有一维、二维、三维之分。

一维光子晶体是介电常数不同的两种介质块交替堆积形成的结构。

实际上,一维光子晶体已经被广泛应用,如法布里-珀罗腔光学多层的增反/透膜等。

二维光子晶体是介电常数在二维空间呈周期性排列的结构。

光子晶体中存在光子禁带的物理机理是基于固体物理的布洛赫理论。

1.2光子带隙光子在光子晶体中的行为类似于电子在半导体晶体中的行为,通过独特的光子禁带可改变光的行为。

研究表明,光子带隙有完全光子带隙与不完全光子带隙的区分。

所谓完全光子带隙,是指在一定频率范围内,无论其偏振方向及传播方向如何,光都禁止传播,或者说光在整个空间的所有传播方向上都有能隙,且每个方向上的能隙能互相重叠。

所谓不完全光子带隙,则是相应于空间各方向上的能隙并不能完全重叠,或只在特定的方向上有能低折射率的介质在晶格中所占比率以及它们在空间的排列结构。

总的来说,折射率差别越大带隙越大,能够达到的效率也就越高。

二、光子晶体的晶体结构和能带结构特性研究2.1一维光子晶体的传输矩阵法设一维光子晶体由两种材料周期性交替排列构成,通常称一维二元光子晶体,类似固体能带理论中的Kroning-penney模型,在空气中由A、B薄层交替构成一维人工周期性结构材料,其中A材料的折射率是na,厚度为ha,B材料的折射率是nb,厚度为hb,那么周期d=a+b,A、B总层数为N。

以AB材料进行仿真计算。

仿真程序clear allna=2.35;nb=1.38;ha=63.8e-9;hb=108.7e-9;yeta1=na;yeta2=nb;yeta0=1;bo=400:1:900;derta1=(2*pi*na*ha)./(bo*1e-9);derta2=(2*pi*nb*hb)./(bo*1e-9);num=length(bo);for j=1:num;Ma=[cos(derta1(j)),-i*sin(derta1(j))./yeta1;-i*yeta1*sin(derta1(j)),cos(derta1(j))]; Mb=[cos(derta2(j)),-i*sin(derta2(j))./yeta2;-i*yeta2*sin(derta2(j)),cos(derta2(j))]; Mab=Ma*Mb;N=10;M=Mab^N;Rfan(j)=abs((M(1,1)*(yeta0)+M(1,2)*(yeta0)*(yeta0)-M(2,1)-M(2,2)*(yeta0))./(M(1, 1) *(yeta0)+M(1,2)*(yeta0)*sqrt(yeta0)+M(2,1)+M(2,2)*(yeta0)))^2;endfigure(1);plot(bo,Rfan,'k');box on;首先,我们A材料的折射率为2.35,B材料的折射率为1.38,AB材料组成的光子晶体的介质层数为10层,进行了matlab仿真,得到如下的图形然后我们更改介质层数为20层:最后我们更改介质层数为30层:对比以上三个图我们可以看出,一维二元光子晶体的投射特性与组成光子晶体的介质层数有关,介质层周期越大,越有利于形成禁带。

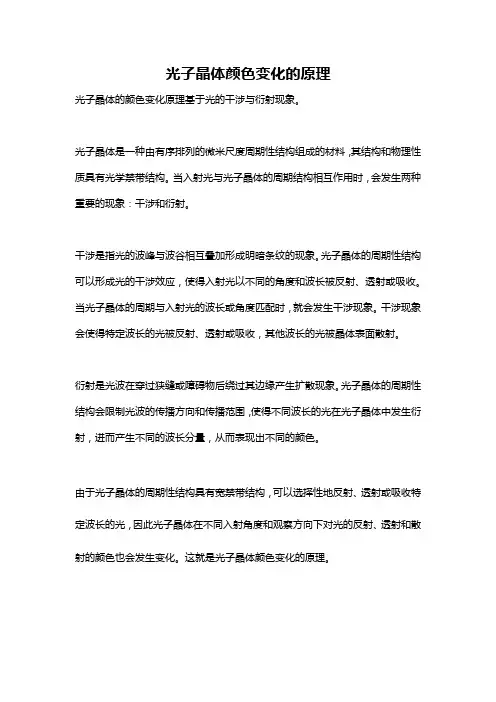

光子晶体颜色变化的原理

光子晶体颜色变化的原理

光子晶体颜色变化的原理
光子晶体的颜色变化原理基于光的干涉与衍射现象。

光子晶体是一种由有序排列的微米尺度周期性结构组成的材料,其结构和物理性质具有光学禁带结构。

当入射光与光子晶体的周期结构相互作用时,会发生两种重要的现象:干涉和衍射。

干涉是指光的波峰与波谷相互叠加形成明暗条纹的现象。

光子晶体的周期性结构可以形成光的干涉效应,使得入射光以不同的角度和波长被反射、透射或吸收。

当光子晶体的周期与入射光的波长或角度匹配时,就会发生干涉现象。

干涉现象会使得特定波长的光被反射、透射或吸收,其他波长的光被晶体表面散射。

衍射是光波在穿过狭缝或障碍物后绕过其边缘产生扩散现象。

光子晶体的周期性结构会限制光波的传播方向和传播范围,使得不同波长的光在光子晶体中发生衍射,进而产生不同的波长分量,从而表现出不同的颜色。

由于光子晶体的周期性结构具有宽禁带结构,可以选择性地反射、透射或吸收特定波长的光,因此光子晶体在不同入射角度和观察方向下对光的反射、透射和散射的颜色也会发生变化。

这就是光子晶体颜色变化的原理。

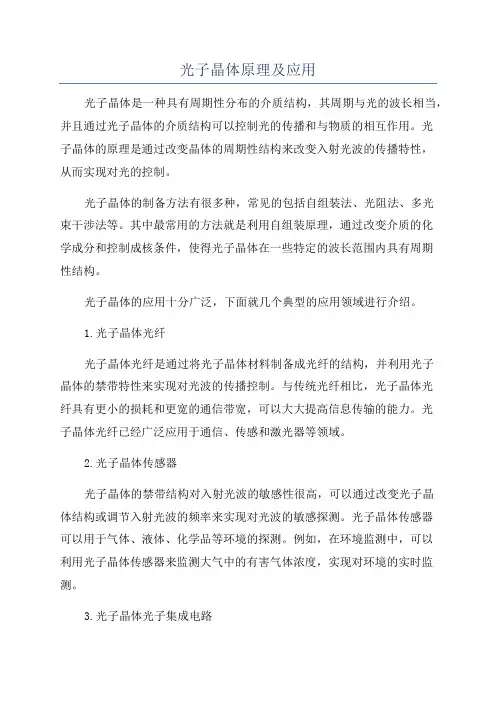

光子晶体原理及应用

光子晶体原理及应用

光子晶体原理及应用光子晶体是一种具有周期性分布的介质结构,其周期与光的波长相当,并且通过光子晶体的介质结构可以控制光的传播和与物质的相互作用。

光子晶体的原理是通过改变晶体的周期性结构来改变入射光波的传播特性,从而实现对光的控制。

光子晶体的制备方法有很多种,常见的包括自组装法、光阻法、多光束干涉法等。

其中最常用的方法就是利用自组装原理,通过改变介质的化学成分和控制成核条件,使得光子晶体在一些特定的波长范围内具有周期性结构。

光子晶体的应用十分广泛,下面就几个典型的应用领域进行介绍。

1.光子晶体光纤光子晶体光纤是通过将光子晶体材料制备成光纤的结构,并利用光子晶体的禁带特性来实现对光波的传播控制。

与传统光纤相比,光子晶体光纤具有更小的损耗和更宽的通信带宽,可以大大提高信息传输的能力。

光子晶体光纤已经广泛应用于通信、传感和激光器等领域。

2.光子晶体传感器光子晶体的禁带结构对入射光波的敏感性很高,可以通过改变光子晶体结构或调节入射光波的频率来实现对光波的敏感探测。

光子晶体传感器可以用于气体、液体、化学品等环境的探测。

例如,在环境监测中,可以利用光子晶体传感器来监测大气中的有害气体浓度,实现对环境的实时监测。

3.光子晶体光子集成电路光子晶体材料可以通过微细加工技术制备成光子集成电路的结构,将不同功能的光子晶体结构集成在一个芯片上,实现对光波的控制和处理。

光子晶体光子集成电路具有体积小、功耗低和传输速率高等优点,可以应用于光通信、光计算和光存储等领域。

4.光子晶体激光器光子晶体结构可以用来实现激光器的工作原理,通过调节光子晶体的结构参数和控制激发条件,可以实现对激光的频率、相干性和发射方向的控制。

光子晶体激光器具有窄线宽、高亮度和高稳定性等特点,可以应用于激光雷达、光学通信和光学显微镜等领域。

综上所述,光子晶体作为一种新型的功能材料,在光学领域有广泛的应用前景。

通过对光子晶体的制备和调控,可以实现对光的控制和处理,使得光子晶体具有非常丰富的应用潜力。

光子晶体的应用

光子晶体的应用

光子晶体的应用引言光子晶体是随人们对光控制的需求应运而生的,也是现代通信发展的需要。

在过去的几十年旱,半导体技术在人们日常生活中扮演重要的角色。

现代高科技的发展要求集成电路微型化和高速化,但是微型化将导致电阻增加和更高的能量损耗:高速则导致对信号同步化的敏感性。

为提高集成密度和系统的性能,科学家把目光从电子转向了光子。

与电子相比,光子的优点是:高速、大容量、低损耗;缺点是:传统光学对光的控制主要依赖于全内反射原理,但与波长相比,高低折射率的介质界面必须足够大,因此限制了光学器件的微型化。

依靠传统的介质材料,设计~个类似电子晶体管那样的小的光学器件是非常困难的。

光子晶体则提供了一种完全不同的对光的控制原理,这种对光予的操控能力,为光子器件提供了新的发展空间。

目前科学家正尝试用光子取代电子作作为讯息载体,希望解决此类的问题。

1.光子晶体简介1.1光子晶体的由来与概念光子晶体是在1987年由S.John和E.Yablonovitch分别独立提出,是由不同折射率的介质周期性排列而成的人工微结构。

由于介电常数存在空间上的周期性,引起空间折射率的周期变化,当介电系数的变化足够大且变化周期与光波长相当时,光波的色散关系出现带状结构,此即光子能带结构(Photonic Band structures)。

这些被禁止的频率区间称为“光子频率带隙”(Photonic Band Gap,PBG),频率落在禁带中的光或电磁波是被严格禁止传播的。

我们将具有“光子频率带隙”的周期性介电结构称作为光子晶体。

特别需要指出的是,介电常数周期性排列的方向并不等同于带隙出现的方向,在一维光子晶体和二维光子晶体中,也有可能出现全方位的三维带隙结构。

光子晶体这一概念最初是从控制光的自发辐射角度提出来的。

光的自发辐射是激发态原子跃迁至较低能级,并以光辐射的形式释放出能量的一种现象。

1987 年Yablonovitch[”指出,折射率在三维空间以^/2为周期的变化,会导致在波长五附近,对所有传播方向的电磁波存在一个共同的禁带,就像晶体中的电子具有能量禁带一样。

光子晶体原理与应用

光子晶体原理与应用

光子晶体原理与应用
光子晶体(photonic crystal)是一种结构精确的微纳米结构电磁材料,利用其介质固有的自由空间局域区域,对不同波长的光进行反射、阻隔、改变传播方式等特殊操作。

它具有体积小、材料制作成本低等特性,
极大程度上改善了传统光学结构的空间变形能力和可弯曲性,是一种极具
应用前景的新型光学材料。

光子晶体的基本原理是空间折射率(RRI)的离散值。

将正交双轴不
同折射率的介质,组成模块精确的微结构,通过精确的折射率分布、多层
堆叠及空间结构控制,可以对特定波长的光束实现准确的衍射和反射,从
而改变光的传播方向和波形,从而实现特定的光电功能。

它的优势是利用
其微结构优势实现可塑光学性能,能够极大地改善传统光学结构的空间变
形性,有效地把光固固定在一定的位置、实现光学隐形等多种功能。

光子晶体具有应用前景。

结合激光技术,能够实现快速控制及高精度
测量。

可用于实现多种新型电光特性,如智能光网络、高性能光识别技术、新型可调谐滤波器和激光结构器等功能。

它还能够应用于探测、传感和无
线通信等技术,以及激光标记、制造和位置定位等领域。

同时,光子晶体也可以用来实现新型可控光电功能。

光子晶体论文

光子晶体论文

光子晶体摘要:光子晶体是指具有光子带隙的周期性介电结构材料,按其空间分布分为一维、二维、三维光子晶体,一维光于晶体已得到实际应用,三维光于晶体仍处于实验室实验阶段,由于其优良的性能,未来光子晶体材料必将得到大力开发,应用前景更广泛。

本文简要的论述了光子晶体的原理,理论研究,材料制备以及相关的应用。

光子晶体材料是本世纪最具潜力的材料之一,至从上世间八十年代后期提出这一概念后。

光于材料的研究和应用得到了很太的发展,目前在光纤和半导体激光器中已得到应用,本文就光子材料的基本概念和研究现状综合评述并对其未来发展趋势作出相应预测。

关键字:光子晶体;材料制备;前景应用Hotonic crystalAbstract:photonic crystal is a photonic band gap in periodic dielectric structure material, according to their spatial distribution is divided into one-dimensional, two-dimensional, three-dimensional photonic crystal, one-dimensional light in crystals have been obtained the practical application, 3D light in the crystal is still in the laboratory stage, because of its excellent performance, future photonic crystal material bound to get development, application is more extensive. This paper briefly discusses the principle of photonic crystal, theoretical research, preparation and application. Photonic crystal material is the most potential of one of the materials, to the world in the late eighty put forward this concept. Light in materials research and application has been great development, present in the fiber and semiconductor lasers have been applied, the photonic materials the basic concepts and research status are summarized and the future development trends to make the corresponding prediction.Keywords: photonic crystal material preparation and its application prospect光子晶体的原理1、什么是光子晶体光子晶体是指具有光子带隙的周期性介电结构材料,所谓光子带隙是由于介电常数不同的材料在空间周期性排列导致介电常数的空间周期性,使得光折射率产生周期性分布,光在其中传播时产生能带结构,在带隙中的光子频率被禁止传播,因此称光子禁带,具有光子禁带特征的材料称光子晶体。

光子晶体光纤通信系统的基本原理

光子晶体光纤通信系统的基本原理

光子晶体光纤通信系统的基本原理光子晶体光纤通信系统是一种基于光子晶体光纤的光通信技术。

光子晶体光纤是一种能够在光波长范围内控制光传输的光纤结构材料,具有较低的衰减和较高的带宽。

相比传统光纤,光子晶体光纤能够实现更高的传输速率和更长的传输距离。

光子晶体光纤的基本原理是利用其特殊的周期性结构和禁带效应来控制和引导光信号的传输。

光子晶体光纤由周期性排列的亚波长级别孔隙构成,相邻的孔隙之间由材料填充。

这种排列形成了周期性的介电常数分布,从而形成了禁带结构。

在光子晶体光纤中,禁带是指某些特定频率的光信号在材料中无法传播的范围。

当光信号的频率落在禁带范围内时,其传播会受到阻碍,从而导致在禁带范围内产生高反射率或高吸收率。

而当光信号的频率落在禁带外时,则可以在光子晶体光纤中传播。

在光子晶体光纤通信系统中,光信号通过光源产生,并经过调制、放大等处理后进入光子晶体光纤中传输。

在传输过程中,光信号会受到禁带效应的影响,其中特定频率范围内的光信号将被禁止传输,而其他频率的光信号则可以在光子晶体光纤中传播。

在接收端,光信号经过光子晶体光纤传输后,经过光探测器转换为电信号,再通过解调等处理得到原始信息。

光子晶体光纤的传输特性使得光信号能够在光子晶体光纤中实现长距离传输和高速率传输,从而实现高带宽的通信。

光子晶体光纤通信系统的优点主要有以下几个方面:首先,光子晶体光纤具有较低的衰减,这意味着光信号的传输距离可以更长。

传统的光纤通信系统可能会因为衰减而导致信号的衰减和损失,而光子晶体光纤的低衰减可以有效地解决这个问题。

其次,光子晶体光纤具有较高的带宽,使得系统可以实现更高的传输速率。

传统的光纤通信系统的带宽受到一定限制,而光子晶体光纤的高带宽可以满足更高的数据传输需求。

此外,光子晶体光纤的制备和加工工艺相对成熟,可以实现大规模的生产和应用。

相比其他一些光通信技术,光子晶体光纤通信系统的成本相对较低,可以更好地满足大规模应用的需求。

光子晶体

光子晶体

光子晶体的制备及应用王文瀚12S011029 1 引言光子晶体(Photonic Crystals, PCs)是一种人工周期介质结构,由不同折射率材料周期性地交替排列而成,这种周期介质结构最早由Bykov于1972年提出。

1987年,Yablonovitch和John分别在研究抑制原子的自发辐射和光子的局域化问题中也各自独立地提出了这种结构,并在后来的研究中将其命名为光子晶体。

实际上,在自然界中就存在着光子晶体结构,如蛋白石、孔雀羽毛、蝴蝶翅膀上的鳞状覆盖物、以及澳洲海老鼠的毛发。

蝴蝶翅膀上的鳞状覆盖物是一种周期性结构。

这种周期性结构可以限制光在其中的传输,让某些波长的光通过,而让另一些波长的光完全被反射。

正因为如此,才形成了蝴蝶翅膀表面绚烂的花纹和色彩。

这种周期性结构与Yablonovitch和John提出的光子晶体概念是相吻合的。

当然,自然界中这样的例子只是少数,目前更多的光子晶体是由人工加工制作而成。

1990 年,Ho和Chan等人第一次从理论上论证了三维金刚石结构具有完全光子禁带。

1991 年,Yablonovitch团队通过从一定角度对半导体介质进行钻孔,首次成功制作了具有完全禁带的三维金刚石结构光子晶体,禁带频率范围为13GHz~15GHz。

[1]2 光子晶体原理最简单的的光子晶体是由A、B两种材料在一个方向上周期交替排列形成,这种结构叫一维光子晶体,如图1(a)所示。

A、B交替的空间周期a叫做光子晶体的晶格常数,这与由原子构成的普通晶体中的晶格常数相对应。

普通晶体的晶格常数通常都在埃的数量级,而光子晶体的晶格常数则通常与工作波段的电磁波波长在同一个数量级。

比如,在可见光波段,一般为1μm量级或更小,而在微波段,则一般为1cm 左右。

根据光子晶体中介质周期分布的维数,可以把光子晶体分为一维、二维和三维光子晶体,分别如图 1 (a)、(b)、(c)所示。

(a) 一维光子晶体结构(b) 二维光子晶体结构(c) 三维光子晶体结构图1 光子晶体结构示意图一维光子晶体是由多层介质薄膜构成,在光子晶体概念提出以前,就已经得到广泛研究和应用,如分布布拉格光栅。

光子晶体简介及应用

光子晶体简介及应用

光子晶体及其应用的研究(程立锋物理电子学)摘要:光子晶体(PbmDftic Crystal)是一种新型的人工材料,其最显著的特点就是具有光子禁带(Photonic B锄d.G£lp,简称PBG),频率落在光子禁带内的电磁波是禁止传播的,因而具有光子带隙的周期性奔电结构就称为光子晶体。

近几年,光子晶体被广泛地应用于微波、毫米波的电路设计中。

的滤波特性,加以优化,则可以实现带通滤波器。

迄今为止,已有多种基于光子晶体的全新光子学器件被相继提出,包括无阈值的激光器,无损耗的反射镜和弯曲光路,高品质因子的光学微腔,低驱动能量的非线性开关和放大器,波长分辨率极高而体积极小的超棱镜,具有色散补偿作用的光子晶体光纤,以及提高效率的发光二极管等。

光子晶体的出现使光子晶体信息处理技术的"全光子化"和光子技术的微型化与集成化成为可能,它可能在未来导致信息技术的一次革命,其影响可能与当年半导体技术相提并论。

关键词:光子晶体;算法;应用;1光子晶体简介在过去的半个世纪里,随着人们对电子在物质尤其是半导体中运动规律的研究,使得对电子控制能力的增加,从而产生了各种微电子器件以及大规模的集成电路。

推动了电子工业和现代信息产业的迅猛发展,半导体技术在人们生活中扮演着越来越重要的角色。

半导体的工作载体是电子,因此半导体的研究围绕着怎样利用和控制电子的特性。

但近年来,电子器件的进一步小型化以及在减小能耗下提高运行速度变得越来越困难。

人们感到了电子产业发展的极限,转而把目光投向了光子。

与电子相比,以光子作为信息和能量的载体具有优越性。

光子是以光速运动的微观粒子,速度快;它的静止质量为零,彼此间不存在相互作用,即使光线交汇时也不存在相互干扰:它还有电子所不具备的频率和偏振等特征。

电子能带和能隙结构是电子作为一种波的形式在凝聚态物质中传播的结构,而光子和电子一样具有波动性,那么是否存在这样一种材料,光子作为一种波的形式在其中传播也会产生光子能带和带隙。

光子晶体光纤制备原理

光子晶体光纤制备原理

光子晶体光纤制备原理
光子晶体光纤的制备原理基于光子晶体的概念。

光子晶体是一种具有周期性折射率变化的介质,能够控制光的传播。

在光子晶体光纤中,包层由规则排列的空气孔构成,这些空气孔的排列方式决定了光的导光特性。

光纤的核心则由破坏包层结构周期性的缺陷构成,这个缺陷可以是固体硅,也可以是空气孔。

对于核心为空气孔的情况,光的导光机制主要是布拉格衍射。

当一定波长的光通过作为包层的二维光子晶体时,光被陷获在作为核心的空气孔中,并通过布拉格衍射实现光的传输。

这种光子晶体光纤的导光机制使光纤设计更灵活,因为光子带隙条件只依赖于包层的性质,纤芯折射率可以自由选择,从而将光波限制在空纤芯中。

对于核心为固体硅的情况,包层不存在光子带隙,其有效折射率是硅和空气的体平均,小于核心硅的折射率。

因此,这种光纤的导光机制是全内反射。

只要满足全反射的条件,光完全可以局限在“纤芯”范围内传播。

与全内反射光纤相比,光子带隙导向给予了额外的自由度。

光子晶体光纤的制备过程涉及复杂的微纳加工技术。

首先,制备出一簇细小的毛细管,并使其周期性排列。

然后,通过特定的技术将这些毛细管组装起
来,形成光子晶体光纤的结构。

这种光纤具有优良的传输特性,因此在全球范围内受到了广泛的关注和应用。

光子晶体简介

光子晶体简介

1.一维光子的制备
• 一维光子晶体的制备非常简单,而且在光子 晶体的概念提出之前就已经被广泛制备并 且应用.因为它就是我们通常所说的多层膜. 制备方法有真空镀膜技术、溶胶凝胶技术 、分子束外延技术等
2.二维光子晶体的制备
• 在微波或厘米波波段,可以用介质棒来构成或用机械钻孔的 办法;在红外和光学波段用刻蚀等方法.最早制作的二维光 子晶体是用机械钻孔或用介质棒方法制得.目前,二维光子 晶体的带隙已经达到红外和光学波段
二、光子晶体应用
1.利用光被禁止出现在光子晶体带隙中作面发射的 激禁带之中.由于这些波长的光是 禁止的,因而可以抑制发光层的自发辐射.而如果通 过引入缺陷就可使原来的晶体的禁带之中出现允 许态,因而这些对应的波长的光就能够产生,这可以 用来制备面发射的激光器
目录
光子晶体原理 光子晶体应用 光子晶体制备
一、光子晶体原理
• 光子晶体的原理首先是从类比晶体开始的.对于晶体我 们可以看到原子是周期性有序排列的,正是这种周期性 的排列,才在晶体之中产生了周期性的势场.这种周期势 场的存在,使得运动的电子受到周期势场的布拉格衍射, 从而形成能带结构,带与带之间可能存在带隙.电子波的 能量如果落在带隙中,就无法继续传播。
• 与之类似,光子晶体中是折射率的周期性变化产生了 光带隙结构,从而由光带隙结构控制着光在光子晶体中 的运动.光子晶体是在高折射率材料的某些位置周期性 的出现低折射率(如人工造成的空气空穴)的材料。
1.布拉格衍射
• 在物理学中,布拉格定律给出晶格的相干及不相干散射 角度。当X射线入射于原子时,跟任何电磁波一样,它 们会使电子云移动。电荷的运动把波动以同样的频率再 发射出去;这种现象叫弹性散射。当中子波与原子核或 不成对电子的相干自旋进行相互作用时,会发生一种与 上述电磁波相近的过程。这些被重新发射出来的波来相 互干涉,可能是相长的,也可能是相消的。而所产生的 波干涉图样就是衍射分析的基本部份。这种解析叫布拉 格衍射。

基于光刻机的微纳米光子晶体制备技术研究与应用

基于光刻机的微纳米光子晶体制备技术研究与应用

基于光刻机的微纳米光子晶体制备技术研究与应用光子晶体,作为一种具有周期性结构的材料,拥有许多独特的光学性质,因此在光学器件、光学传感器以及光学信息存储等领域有着广泛的应用前景。

而基于光刻机的微纳米光子晶体制备技术,作为一种高效、精确的制备方法,在光子晶体的研究与应用中扮演着重要的角色。

本文将从光刻机技术的原理和优势出发,探讨基于光刻机的微纳米光子晶体制备技术的研究进展和应用潜力。

一、光刻机技术的原理与优势光刻机是一种重要的微纳米加工工具,其基本原理是利用光学和化学相结合的方法,在物质表面形成光刻胶图案,然后通过光刻胶图案的传递和转移,来实现对物质表面的精确加工。

相比传统的机械刻蚀方法,光刻机技术具有以下几个优势:1. 高分辨率:光刻机采用了高功率紫外激光作为曝光光源,可以实现亚微米甚至更小尺度的加工分辨率,适用于微纳米尺度的器件加工;2. 高精度:光刻机经过精确的光学系统设计和优化,可以实现微米级别的对位精度,使得加工的微纳米结构具有高度一致性和稳定性;3. 高效性:光刻机具备自动化加工功能,能够实现批量生产,大幅提高加工效率和工作效益;4. 灵活性:光刻机的加工过程可以根据不同需求进行调整和优化,可加工多种材料、多种形状和尺寸的结构。

二、基于光刻机的微纳米光子晶体制备技术研究进展基于光刻机的微纳米光子晶体制备技术在过去几十年中得到了长足的发展,并取得了许多重要的研究进展。

下面将分别从材料选择、图案设计和加工工艺优化等方面介绍其中的研究进展:1. 材料选择:光子晶体的制备离不开合适的材料选择。

基于光刻机的微纳米光子晶体制备技术中常用的材料包括有机聚合物和无机材料。

有机聚合物具有良好的可加工性和适应性,可以通过控制制备条件制备出多种形状和尺寸的光子晶体结构;而无机材料如二氧化硅、氮化硅等则具有更高的热稳定性和光学性能,适用于高温环境和光学器件的应用。

2. 图案设计:图案设计是制备光子晶体的关键步骤之一。

磁性光子晶体的制备及其应用研究

磁性光子晶体的制备及其应用研究

磁性光子晶体的制备及其应用研究磁性光子晶体是一种具有磁性和光学性质的多孔材料,其制备和应用一直备受关注。

本文将介绍磁性光子晶体的制备方法、性质及应用研究。

一、制备方法制备磁性光子晶体的方法主要包括自组装法、溶胶凝胶法、电沉积法等。

其中,自组装法是最常用的方法之一。

其思路在于通过在溶液中控制表面张力、界面能等因素,使微粒排列成定向可控的多孔结构。

自组装法主要分为两种类型,即分层自组装(LBL)法和共价自组装法。

前者的原理是通过静电相互作用使微粒逐层堆积,后者利用化学键将微粒连成定向的多孔结构。

此外,还有溶胶凝胶法,其原理是将溶胶中的纳米粒子形成均匀分布,随后将溶剂蒸发,即可得到多孔晶体。

电沉积法则是利用电化学沉积将磁性物质形成成分子级别的定向结构。

二、性质磁性光子晶体的性质主要表现在两方面:其一是由于存在多孔结构,磁性光子晶体具有较大的比表面积和孔径;其二是由于微粒的定向排列,磁性光子晶体可以制备出具有特定响应特性的多孔薄膜或纳米结构。

在这里,我们讨论的重点是磁性光子晶体的响应特性。

具有响应特性的磁性光子晶体可以同时响应外界的磁场和光场刺激,产生不同的光学效应。

其中,最常见的效应有磁响应光子禁带和磁响应非线性光学等。

具体来讲,磁响应光子禁带是指由于外加磁场的作用,光子晶体的晶格常数发生改变,导致其光子带隙位置移动,进而造成光的反射、透射谱发生变化。

而磁响应非线性光学则是指由于磁场和光场的耦合作用,光子晶体的非线性系数发生变化,进而导致其非线性光学效应的改变。

三、应用研究磁性光子晶体具有广泛的应用前景,可用于磁性材料、传感器、光学器件等领域。

以下将具体介绍其应用研究。

首先,磁性光子晶体可以用于磁性材料的制备。

由于磁性光子晶体具有磁性和多孔结构,可以用于制备具有特殊形状和性质的磁性纳米颗粒。

磁性纳米颗粒被广泛应用于生物分子检测、药物输送等领域。

其次,磁性光子晶体的磁响应光子禁带可用于传感器的制备。

磁响应光子禁带可以响应外界磁场刺激,进而改变其反射、透射谱,从而实现对磁场的量测。

光子晶体

光子晶体

Opal
Sea mouse
什么是光子晶体
在半导体材料中由于周期势场的 的作用,电子会形成能带结构,带和 带之间(如价带和导带)有能隙,电 子波的能量如果落在带隙中,传播是 被禁止的。 光子的情况与此类似。如果将具 有不同介电常数的介质材料在空间按 一定的周期排列,由于存在周期性, 在其中传播的光波的色散曲线将成带 状结构,带和带之间可能会出现类似 的半导体带隙的“光子带隙”,频率 落在带隙中的光是被禁止传播的(图 1),我们将由于存在光子带隙而对频 率有选择性的周期性介质结构称为光 子晶体。
' r


c
2
2
r ~ E , 即平均介电常数相当于能量本征值
光子晶体的量子理论 光子晶体中的光子能带不同于半导 体中的电子能带
光子的能量 E p kc 因此其色散关 系的特点是E p 和k呈线性关系
应用
光子晶体光纤 高效率发光二极管 微波天线 在电子计算机技术中的运用 手机辐射保护 低阈值激光发射器 光子晶体波导 光子晶体滤波器 光子晶体谐振腔 高性能反射镜
光子晶体
2013.11.21
目录
1 3 2
光子晶体的简介 光子晶体的量子理论
3 4
光子晶体的应用
光子晶体的未来与展望
光子晶体
光子晶体(Photonic Crystal)是一种在微 米、亚微米等光波长的量级上折射率呈 现周期性变化的介质材料
光子晶体
光子晶体--自然界中的例子
Butterfly
自从1970年以来,可以被放置到微电子芯片的电子元件数量以18月 翻一番的速度增长,然而即使这种被成为摩尔定律的趋势可以在以后的几 年内必将逐渐的走向平缓,直至目前的极限。 要提高CPU速度,也就是缩短CPU完成指令的时间,就必须减少电信 号在各个元件的延迟时间。减小元件体积,缩短它们之间的距离。但是元 件缩小到一定程度后就很难再有大的突,而且其电子元件的发热量将十分 惊人,很有可能因为过热而产生电子漂移现象,导致系统不稳定甚至崩溃。

光子晶体光纤的原理、应用和研究进展

光子晶体光纤的原理、应用和研究进展

光子晶体光纤的原理、应用和研究进展一、本文概述光子晶体光纤,作为一种具有独特光学性质的新型光纤,近年来在光通信、光电子、生物医学等领域引起了广泛关注。

本文旨在全面介绍光子晶体光纤的原理、应用以及研究进展,以期为读者提供深入的理解和前沿的科研动态。

我们将概述光子晶体光纤的基本结构和光学特性,阐述其与传统光纤的区别和优势。

我们将详细介绍光子晶体光纤在光通信、光电子器件、生物医学成像等领域的应用实例,展示其在这些领域的独特作用和价值。

我们将总结当前光子晶体光纤研究的热点问题和发展趋势,以期为相关领域的研究者提供有价值的参考。

二、光子晶体光纤的基本原理光子晶体光纤,也被称为微结构光纤或空芯光纤,其基本原理主要基于光子带隙效应和光子局域化。

这种光纤的核心结构由周期性排列的空气孔组成,形成了一种类似于晶体的结构,因此得名光子晶体。

光子带隙效应是指,在特定频率范围内,光波在光子晶体中传播时,由于受到晶体结构的影响,某些频率的光波被禁止传播,形成所谓的“光子带隙”。

这种效应使得光子晶体光纤具有独特的传输特性,例如低损耗、高带宽等。

光子局域化则是指,当光波在光子晶体中传播时,受到晶体结构的影响,光波的能量被局限在某一特定区域内,形成所谓的“光子局域态”。

这种效应使得光子晶体光纤能够实现光波的高效传输和控制。

在光子晶体光纤中,光波主要在空气孔中传播,而非传统的光纤中的玻璃介质。

这种特殊的传输方式使得光子晶体光纤具有许多独特的性质,例如低损耗、高带宽、抗弯曲、耐高温等。

由于光子晶体光纤的结构灵活性,可以通过改变空气孔的大小、形状和排列方式等,实现对光波传输特性的精确调控,进一步拓展其应用范围。

光子晶体光纤的基本原理是基于光子带隙效应和光子局域化,通过特殊的结构设计实现光波的高效传输和控制。

这种光纤具有许多独特的性质和应用前景,是光通信领域的重要研究方向之一。

三、光子晶体光纤的应用领域光子晶体光纤作为一种独特的光传输媒介,其应用领域广泛而深远。

光子晶体的原理及应用

光子晶体的原理及应用

光子晶体的原理及应用概述光子晶体是一种具有周期性结构的材料,可以对光进行控制和操纵。

它类似于电子晶体,但是光子晶体的周期性结构大小与光的波长相当,因此它对光的传播和散射具有特殊的影响。

本文将介绍光子晶体的原理以及它在光电子学等领域的应用。

光子晶体的原理光子晶体的原理基于光的干涉和衍射现象。

它由周期性变化的折射率组成,这种周期性结构可以通过控制材料的特殊制备过程来实现。

光子晶体的周期性结构可以用来控制光的传播和流向,以及光的波长选择性。

它的原理有以下几个关键要点:•布拉格散射:光子晶体的周期性结构与光波的波长相当,因此光波在晶格中会发生布拉格散射。

这种散射是由晶格的周期性结构引起的,使得光波沿特定方向传播,并且只允许特定的频率通过。

这种特性使得光子晶体可以用来制作光的滤波器和反射镜等光学元件。

•光子禁带:光子晶体中的周期性结构会导致光的禁带现象,即某些频率的光波在光子晶体中无法传播。

这是因为这些频率的光波与光子晶体的周期性结构发生干涉,导致光的能量被散射或吸收。

光子禁带可以用来制作光的隔离器和光的相位调制器等光学元件。

•衍射光栅:光子晶体的周期性结构与光波的干涉现象导致衍射光栅的形成。

衍射光栅可以通过改变光子晶体的周期性结构来控制光的传播方向和强度。

这种控制性质使得光子晶体可以用于制作光的衍射光栅和光的波导等光学元件。

光子晶体的应用光子晶体的原理使其在光电子学、光通信和光传感等领域有了广泛的应用。

以下是一些光子晶体的应用示例:•光纤通信:光子晶体可以用作光纤通信系统中的光缆保护层和光解复用器。

光子晶体的周期性结构可以用来控制光的传播方向和波长选择性,从而提高光纤通信系统的传输效率和带宽。

•光子晶体激光器:光子晶体激光器是一种基于光子晶体原理制作的激光器。

光子晶体的禁带特性可以用来增强激光器的单模特性和抑制杂散光的产生,从而提高激光器的性能和稳定性。

•光子晶体光探测器:光子晶体光探测器是一种基于光子晶体原理制作的光探测器。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、绪论
1.1光子晶体的基本概念
光子晶体是由不同介电常数的介质材料在空间呈周期排布的结构,当电磁波受到调制而形成类似于电子的能带结构,这种能带结构称为光子能带。

在合适的晶格常数和介电常数比的条件下,类似于电子能带隙,在光子晶体的光子能带间可出现使某些频率的电磁波完全不能透过的频率区域,将此频率区域称为光子带隙或光子禁带。

人们又将光子晶体称为光子带隙材料。

与一般的电子晶体类似,光子晶体也有一维、二维、三维之分。

一维光子晶体是介电常数不同的两种介质块交替堆积形成的结构。

实际上,一维光子晶体已经被广泛应用,如法布里-珀罗腔光学多层的增反/透膜等。

二维光子晶体是介电常数在二维空间呈周期性排列的结构。

光子晶体中存在光子禁带的物理机理是基于固体物理的布洛赫理论。

1.2光子带隙
光子在光子晶体中的行为类似于电子在半导体晶体中的行为,通过独特的光子禁带可改变光的行为。

研究表明,光子带隙有完全光子带隙与不完全光子带隙的区分。

所谓完全光子带隙,是指在一定频率范围内,无论其偏振方向及传播方向如何,光都禁止传播,或者说光在整个空间的所有传播方向上都有能隙,且每个方向上的能隙能互相重叠。

所谓不完全光子带隙,则是相应于空间各方向上的能隙并不能完全重叠,或只在特定的方向上有能低折射率的介质在晶格中所占比率以及它们在空间的排列结构。

总的来说,折射率差别越大带隙越大,能够达到的效率也就越高。

二、光子晶体的晶体结构和能带结构特性研究
2.1一维光子晶体的传输矩阵法
设一维光子晶体由两种材料周期性交替排列构成,通常称一维二元光子晶体,类似固体能带理论中的Kroning-penney模型,在空气中由A、B薄层交替构成一维人工周期性结构材料,其中A材料的折射率是na,厚度为ha,B材料的
折射率是nb,厚度为hb,那么周期d=a+b,A、B总层数为N。

以AB材料进行仿真计算。

仿真程序
clear all
na=2.35;
nb=1.38;
ha=63.8e-9;
hb=108.7e-9;
yeta1=na;
yeta2=nb;
yeta0=1;
bo=400:1:900;
derta1=(2*pi*na*ha)./(bo*1e-9);
derta2=(2*pi*nb*hb)./(bo*1e-9);
num=length(bo);
for j=1:num;
Ma=[cos(derta1(j)),-i*sin(derta1(j))./yeta1;-i*yeta1*sin(derta1(j)),cos(derta1(j))]; Mb=[cos(derta2(j)),-i*sin(derta2(j))./yeta2;-i*yeta2*sin(derta2(j)),cos(derta2(j))]; Mab=Ma*Mb;
N=10;
M=Mab^N;
Rfan(j)=abs((M(1,1)*(yeta0)+M(1,2)*(yeta0)*(yeta0)-M(2,1)-M(2,2)*(yeta0))./(M(1, 1) *(yeta0)+M(1,2)*(yeta0)*sqrt(yeta0)+M(2,1)+M(2,2)*(yeta0)))^2;
end
figure(1);
plot(bo,Rfan,'k');
box on;
首先,我们A材料的折射率为2.35,B材料的折射率为1.38,AB材料组成的光
子晶体的介质层数为10层,进行了matlab仿真,得到如下的图形
然后我们更改介质层数为20层:
最后我们更改介质层数为30层:
对比以上三个图我们可以看出,一维二元光子晶体的投射特性与组成光子晶体的介质层数有关,介质层周期越大,越有利于形成禁带。

层数越多光子禁带越彻底,边沿越陡直。

然而,层数并不改变光子禁带的位置和宽度。

然后我们将介质层数N定为10层,改变AB材料的介质厚度,其余条件不变,进行仿真
当N=10,ha=33e-9,hb=992e-9,得到
当N=10,ha=66e-9 ,hb=150,得到
当N=10,ha=79 ,hb=138时得到
对比以上三幅图我们可以看出若改变AB材料的介质厚度,从而改变了其光子晶体的空间周期,可得到不同的禁带基频,进而获得不同的倍频禁带。
