滚动轴承故障诊断滚动轴承是应用最为广泛的机械零件质疑，同时，它也是机器中最容易损坏的元件之一。
许多旋转机械的故障都与滚动轴承的状态有关。
据统计，在使用滚动轴承的旋转机械中，大约有30%的机械故障都是由于轴承而引起的。
可见，轴承的好坏对机器工作状态影响极大。
通常，由于轴承的缺陷会导致机器产生振动和噪声，甚至会引起机器的损坏。
而在精密机械中（如精密机床主轴、陀螺等），对轴承的要求就更高，哪怕是在轴承上有微米级的缺陷，都会导致整个机器系统的精度遭到破坏。
最早使用的轴承诊断方法是将听音棒接触轴承部位，依靠听觉来判断轴承有无故障。
这种方法至今仍在使用，不过已经逐步使用电子听诊器来替代听音棒以提高灵敏度。
后来逐步采用各式测振仪器、仪表并利用位移、速度或加速度的均方根值或峰峰值来判断轴承有无故障。
这可以减少对设备检修人员的经验的依赖，但仍然很难发现早期故障。
随着对滚动轴承运动学、动力学的深化研究，对轴承振动信号中频率成分和轴承零件的几何尺寸及缺陷类型的关系有了比较清楚的了解，FFT级数的发展也使得利用频率域分析和检测轴承故障成为一种有效的途径。
也是目前滚动轴承监测诊断的基础。
从发展的历程看，滚动轴承故障检测诊断技术大致经历了以下阶段：1961年，W.F.Stokey完成了轴承圈自由共振频率公式的推导，并发表；1964年，O.G.Gustafsson研究了滚动轴承振动和缺陷、尺寸不均匀及磨损之间的关系，这与目前诊断滚动轴承故障的方法是基本一致的；1969年，H.L.Balderston根据滚动轴承的运动分析得出了滚动轴承的滚动体在内外滚道上的通过频率和滚动体及保持架的旋转频率的计算公式。
至此，有关滚动轴承监测诊断的理论体系已经基本完成；1976年，日本新日铁株式会社研制了MCV-021A机器检测仪，其方法是通过检测低频、中频和高频段轴承的信号特征来判断轴承的工作状态；1976～1983年之间，日本精工公司也积极在滚动轴承检测仪器方面做工作，相继推出了NB系列轴承检测仪，利用1～15kHz范围内的轴承振动信号的有效值（rms）和峰峰值（p－p）来诊断轴承的故障；1980年代至今，以改良频率分析的方法来精密诊断滚动轴承的故障、确定故障位置，一直是精密诊断采取的必备方法，其中包括细化谱分析、倒频谱分析、共振解调技术、包络分析技术等。
滚动轴承故障及其诊断方法
滚动轴承故障及其诊断方法
滚动轴承是一种很常见的机械元件，广泛用于工业和消费市场，用于
转动机械装置的旋转部件。
它们的主要功能是支撑和稳定轴，允许轴在指
定的位置和方向上旋转，以及在转动时减少摩擦和重复负载。
滚动轴承可
以在各种不同类型的机械设备中找到，例如汽车，风能发电机，摩托车，
电机，空调，电气箱等。
滚动轴承可以长期高效工作，但如果不适当地维护和维修它，可能会
导致故障。
常见的滚动轴承故障包括损坏，轴承旋转变慢，轴承外壳发热，内部损坏，轴键变形，低速磨擦，扭矩问题等。
解决这些问题的关键是找
出故障的根本原因，并根据现场条件采取正确的解决方案。
要有效诊断滚动轴承故障，可以采用以下方法。
1.检查外壳：检查轴承外壳表面，以及固定螺丝和轴承挡圈是否松动、弯曲或破损。
检查底座是否正确安装，轴是否紧固，以及轴承应用的负载
是否正确。
2.状态检查：检查轴承内部和外壳的温度，查看是否有油漆和碳垢，
并检查轴承内部有无异响和异常磁性。
3.拆卸检查：仔细检查轴承内部的轴承衬套、滚珠和圆柱滚道，查看
是否有损坏、磨损或异物。
滚动轴承故障诊断实例
滚动轴承故障诊断实例
滚动轴承故障诊断实例可以包括以下几种情况：
1. 声音异常：当滚动轴承出现故障时，可能会出现异常的噪音，如嘶嘶声、刮擦声或者咔咔声等。
这种情况下，可以通过听觉判断故障的类型和位置。
噪音一般源于滚珠或滚道表面的损伤或者磨损。
2. 振动异常：故障的滚动轴承会导致轴承运行不稳定，产生过大的振动。
可以通过振动传感器来检测振动的频率和幅度，进而判断故障的严重程度和位置。
振动异常可能是由于轴承内部松动、滚子损伤或滚道不平整等问题引起的。
3. 温度异常：滚动轴承运行时，由于磨擦和摩擦产生的热量，轴承温度会有所上升。
但是，如果滚动轴承的温度明显高于正常值，可能表明存在故障。
可以通过红外测温仪或接触式温度计来测量轴承的温度，判断是否存在异常。
4. 润滑问题：滚动轴承需要得到正确的润滑以保持正常运行。
如果滚动轴承出现故障，润滑不足或者污染等问题，会导致滚动轴承的寿命缩短。
可以通过观察润滑脂或润滑油的颜色、黏度以及滚动轴承周围是否有渗漏等来判断润滑是否正常。
上述实例中的故障诊断需要依靠专业的设备和工具，同时需要具备相应的专业知识和经验，建议请专业人士进行诊断和修复。
轴承故障诊断与分析
轴承故障诊断与分析
LOGO
主要内容
1 2 3 4
轴承相关简介 滚动轴承故障诊断与分析 滑动轴承故障诊断与分析
参考文献
LOGO
轴承（Bearing）是机械中的固定机件。当其他机件在轴上彼此产生 相对运动时，用来保持轴的中心位置及控制该运动的机件，就称之为 轴承。轴承是各种机电设备中的重要组成部件,在各个机械部门有着 广泛的应用。
LOGO
小波包分析
小波包分析(Wavelet Packet Analysis) 是一种比小波分析更精细的分析方 法,它将频带进行多层次划分,并对小波变换中没有细分的高频部分做进一步 分解,从而提高时频分辨率。 小波包分解是一种分解更为精细的分解方法,它不仅对低频段部分进行分解, 而且对高频段部分也进行分解,并能根据分析信号的特征,自适应地选择相应 的频带,使之与信号频谱相匹配,从而提高时频分辨率。因此,小波包分析可以 提取振动信号中能量突出的频带,分析其频率特征,找出故障产生的根源。
故 障 诊 断 技 术
时频域分析 光纤诊断分析 油液诊断分析 轴承润滑状态监测诊断法 声学诊断分析（基于声发射）
热诊断（热成像诊断和温度诊断）
LOGO
基于振动信号诊断技术及分析
基于振动信号的诊断技术能够诊断大多数滚动轴 承故障，其优点是可在运动中测得轴承信号。目 前国内外开发生产的各种滚动轴承故障诊断与监 测仪器大都是根据振动法的原理制成的。 步骤：
LOGO
小波变换
小波变换是时间(空间)频率的局部化分析，它通过伸缩平 移运算对信号(函数)逐步进行多尺度细化，最终达到高频 处时间细分，低频处频率细分，能自动适应时频信号分析 的要求，从而可聚焦到信号的任意细节，有人把小波变换 称为“数学显微镜”。 小波分析是调和分析的重大突破。它继承和发展了Gobor 变换的局部化思想，同时又克服了窗口大小不随频率变化、 缺乏离散正交基的缺点，不仅是比较理想的局部频谱分析 工具，而且在时域也具有良好的局域性。通过小波分解能 够把任何信号(平稳或非平稳)映射到由一个小波伸缩、平 移而成的一组基函数上，在通频范围内得到分布在各个不 同频道内的分解序列，其信息量是完整的。

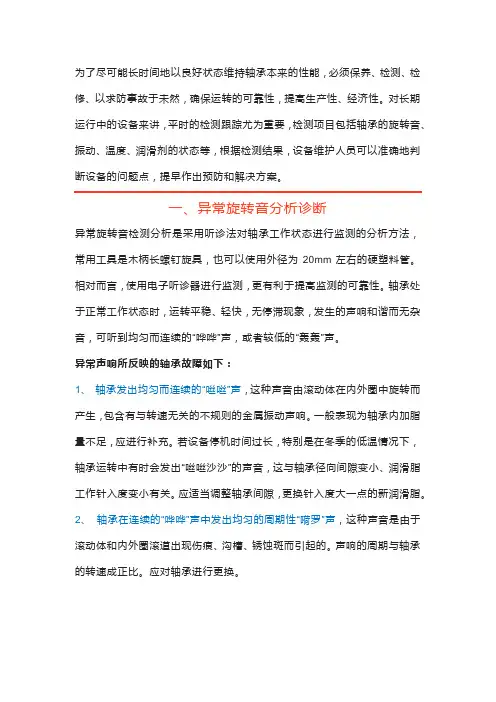

轴承故障检测、诊断、分析技巧

为了尽可能长时间地以良好状态维持轴承本来的性能，必须保养、检测、检修、以求防事故于未然，确保运转的可靠性，提高生产性、经济性。
对长期运行中的设备来讲，平时的检测跟踪尤为重要，检测项目包括轴承的旋转音、振动、温度、润滑剂的状态等，根据检测结果，设备维护人员可以准确地判断设备的问题点，提早作出预防和解决方案。
一、异常旋转音分析诊断异常旋转音检测分析是采用听诊法对轴承工作状态进行监测的分析方法，常用工具是木柄长螺钉旋具，也可以使用外径为20mm左右的硬塑料管。
相对而言，使用电子听诊器进行监测，更有利于提高监测的可靠性。
轴承处于正常工作状态时，运转平稳、轻快，无停滞现象，发生的声响和谐而无杂音，可听到均匀而连续的“哗哗”声，或者较低的“轰轰”声。
异常声响所反映的轴承故障如下：1、轴承发出均匀而连续的“咝咝”声，这种声音由滚动体在内外圈中旋转而产生，包含有与转速无关的不规则的金属振动声响。
一般表现为轴承内加脂量不足，应进行补充。
若设备停机时间过长，特别是在冬季的低温情况下，轴承运转中有时会发出“咝咝沙沙”的声音，这与轴承径向间隙变小、润滑脂工作针入度变小有关。
应适当调整轴承间隙，更换针入度大一点的新润滑脂。
2、轴承在连续的“哗哗”声中发出均匀的周期性“嗬罗”声，这种声音是由于滚动体和内外圈滚道出现伤痕、沟槽、锈蚀斑而引起的。
声响的周期与轴承的转速成正比。
应对轴承进行更换。
3、轴承发出不规律、不均匀的“嚓嚓”声，这种声音是由于轴承内落入铁屑、砂粒等杂质而引起的。
声响强度较小，与转数没有联系。
应对轴承进行清洗，重新加脂或换油。
4、轴承发出连续而不规则的“沙沙”声，这种声音一般与轴承的内圈与轴配合过松或者外圈与轴承孔配合过松有关系。
声响强度较大时，应对轴承的配合关系进行检查，发现问题及时修理。
二、振动信号分析诊断轴承振动对轴承的损伤很敏感，例如剥落、压痕、锈蚀、裂纹、磨损等都会在轴承及振动测量中反映出来。
所以，通过采用特殊的轴承振动测量器（频率分析器等）可测量出振动的大小，通过频率分布可推断出异常的具体情况。
滚动轴承故障及其诊断方法
而一旦有了压痕，压痕引起的冲击载荷会进一步引起附近 表面的剥落。
这样，载荷的累积作用或短时超载就有可能引起轴承塑性 变形。
1滚动轴承异常的基本形式
(4).腐蚀
润滑油、水或空气水分引起表 面锈蚀（化学腐蚀）
轴承内部有较大的电流通过造 成的电腐蚀
2.3 滚动轴承的振动及其故障特征
2. 幅值域中的概率密度特征 滚动轴承正常时和
发生剥落损伤时的轴 承振动信号的幅值概 率密度分布如图。
轴承振动的概率密度分布
从图中可以看出，轴承发生剥落时，幅值分布的幅 度广，这是由于存在剥落的冲击振动。这样，从概率 密度分布的形状，就可以进行异常诊断。
3 滚动轴承故障诊断方法
2.2 滚动轴承的特征频率
➢ 为分析轴承各部运动参数，先做如下假设： (1)滚道与滚动体之间无相对滑动； (2)每个滚道体直径相同，且均匀分布在内外滚道之间 (3)承受径向、轴向载荷时各部分无变形；
方法： 研究出不承受轴向力时轴承缺陷特征频率，进而，推导出 承受轴向力时轴承缺陷特征频率
1. 不承受轴向力时 轴承缺陷特征频率
d Dm
)
fr
滚动轴承的特征频率
➢ (3) 轴承内外环有缺陷时的特征频率：
➢ 如果内环滚道上有缺陷时，则Z个滚动体滚过该缺陷时的
频率为
fi
f Bi Z
1 (1 2
d Dm
) frZ
➢ 如果外环滚道上有缺陷时，则Z个滚动体滚过该缺陷时的
频率为
fo
f Bo Z
1 (1 2
d Dm
)
f
r
Z
➢ (4) 单个滚动体有缺陷时的特征频率：如果单个有缺陷的 滚动体每自传一周只冲击外环滚道（或外环）一次，则其 相对于外环的转动频率为
滚动轴承故障诊断方法与技术综述
滚动轴承故障诊断方法与技术综述引言：滚动轴承作为机械设备中常用的零部件之一，承担着支撑和传递载荷的重要作用。
然而，由于使用环境的恶劣和工作条件的复杂性，滚动轴承往往容易出现各种故障。
因此，为了保证机械设备的正常运行和延长轴承寿命，对滚动轴承的故障进行准确诊断非常重要。
一、故障诊断方法1. 观察法观察法是最常用的故障诊断方法之一。
通过观察滚动轴承的外观和运行状态来判断是否存在故障。
例如，如果发现滚动轴承有异常噪声、温度升高、润滑油泡沫、振动加剧等现象，很可能是轴承出现了故障。
2. 振动诊断法振动诊断法是一种先进的故障诊断方法，可以通过检测轴承的振动信号来判断轴承是否存在故障。
通过分析振动信号的频谱图，可以确定轴承故障的类型和位置。
常用的振动诊断方法包括时域分析、频域分析和小波分析等。
3. 声音诊断法声音诊断法是一种通过听觉判断轴承故障的方法。
通过专业人员对轴承产生的声音进行听觉分析，可以判断轴承是否存在异常。
常见的轴承故障声音包括金属碰撞声、摩擦声和振动声等。
4. 热诊断法热诊断法是一种通过测量轴承的温度来判断轴承故障的方法。
由于轴承在故障状态下会产生摩擦热，因此轴承的温度可以间接反映轴承的工作状态。
通过测量轴承的温度分布，可以判断轴承是否存在异常。
二、故障诊断技术1. 模式识别技术模式识别技术是一种基于机器学习的故障诊断技术，可以根据轴承的振动信号和声音信号等特征，通过训练模型来识别轴承的故障类型。
常用的模式识别技术包括支持向量机、神经网络和决策树等。
2. 图像诊断技术图像诊断技术是一种通过图像处理和分析来判断轴承故障的技术。
通过对轴承的外观图像进行特征提取和分类，可以实现对轴承故障的自动诊断。
常用的图像诊断技术包括边缘检测、纹理分析和目标识别等。
3. 声音信号处理技术声音信号处理技术是一种通过对轴承声音信号进行滤波、频谱分析和特征提取等处理，来判断轴承故障的技术。
通过对声音信号的频谱图和时域图进行分析，可以判断轴承故障的类型和位置。
滚动轴承的故障诊断
滚动轴承的故障诊断一、滚动轴承的常见故障滚动轴承是转动设备中应用最为广泛的机械零件，同时也是最容易产生故障的零件。
据统计，在使用滚动轴承的转动设备中，大约有30%的机械故障都是由于滚动轴承而引起的。
滚动轴承的常见故障形式有以下几种。
1. 疲劳剥落（点蚀）滚动轴承工作时，滚动体和滚道之间为点接触或线接触，在交变载荷的作用下，表面间存在着极大的循环接触应力，容易在表面处形成疲劳源，由疲劳源生成微裂纹，微裂纹因材质硬度高、脆性大，难以向纵深发展，便成小颗粒状剥落，表面出现细小的麻点，这就是疲劳点蚀。
严重时，表面成片状剥落，形成凹坑；若轴承继续运转，将形成大面积的剥落。
疲劳点蚀会造成运转中的冲击载荷，使设备的振动和噪声加剧。
然而，疲劳点蚀是滚动轴承正常的、不可避免的失效形式。
轴承寿命指的就是出现第一个疲劳剥落点之前运转的总转数，轴承的额定寿命就是指90%的轴承不发生疲劳点蚀的寿命。
2. 磨损润滑不良，外界尘粒等异物侵入，转配不当等原因，都会加剧滚动轴承表面之间的磨损。
磨损的程度严重时，轴承游隙增大，表面粗糙度增加，不仅降低了轴承的运转精度，而且也会设备的振动和噪声随之增大。
3. 胶合胶合是一个表面上的金属粘附到另一个表面上去的现象。
其产生的主要原因是缺油、缺脂下的润滑不足，以及重载、高速、高温，滚动体与滚道在接触处发生了局部高温下的金属熔焊现象。
通常，轻度的胶合又称为划痕，重度的胶合又称为烧轴承。
胶合为严重故障，发生后立即会导致振动和噪声急剧增大，多数情况下设备难以继续运转。
4. 断裂轴承零件的裂纹和断裂是最危险的一种故障形式，这主要是由于轴承材料有缺陷和热处理不当以及严重超负荷运行所引起的；此外，装配过盈量太大、轴承组合设计不当，以及缺油、断油下的润滑丧失也都会引起裂纹和断裂。
5. 锈蚀锈蚀是由于外界的水分带入轴承中；或者设备停用时，轴承温度在露点以下，空气中的水分凝结成水滴吸附在轴承表面上；以及设备在腐蚀性介质中工作，轴承密封不严，从而引起化学腐蚀。
滚动轴承故障诊断分析全解
滚动轴承故障诊断分析全解
滚动轴承是机械设备中的重要元件，也是故障率最高的构件。
其突发的故障可能会严重影响机械设备的正常运行，即使是轻微的故障，也会降低设备的使用寿命。
因此，对滚动轴承的故障进行及时诊断和维修，是确保轴承的正常运行的关键。
本文将对滚动轴承故障诊断进行全面阐述，以便于有助于轴承的可靠运行。
一般来讲，滚动轴承的故障可以归结为以下几类：
(1)疲劳损坏:由于长期的使用，滚动轴承中的滚动体和锥形齿轮等内部零件可能会因疲劳而损坏，最终导致轴承的故障;
(2)腐蚀破坏:由于设备运行时的温度、湿度及磨损较大，滚动轴承容易受到空气、油品及其他化学性腐蚀剂的作用，从而造成内部零件的磨损;
(3)水分侵入:滚动轴承组装后，如果存在漏油现象，则滚动轴承内部容易污染，从而导致滚动体及锥形齿轮等内部零件受损;
(4)润滑油工作性能不佳:润滑油在机械设备运行时，若由于品质或温度等原因，润滑油的性能不佳，轴承容易受到损坏;
(5)安装不良:滚动轴承安装后，若没有正确地调整轴的负荷和动转瞬间，将会对轴承组件产生振动和噪音，从而导致故障。
滚动轴承故障诊断
滚动轴承故障诊断滚动轴承故障诊断初步1、故障原因滚动轴承的早期故障是滚⼦和滚道剥落、凹痕、破裂、腐蚀和杂物嵌⼊。
即主要故障形式：疲劳剥落、磨损、塑性变形、锈蚀、断裂、胶合、保持架损坏。
产⽣主要原因包括搬运粗⼼、安装不当、不对中、轴承倾斜、轴承选⽤不正确、润滑不⾜或密封失效、负载不合适以及制造缺陷。
2、频谱和波形特征滚动轴承它是由内圈、外圈、滚动体和保持架四部分组成。
当滚动体和滚道接触处遇到⼀个局部缺陷时，就有⼀个冲击信号产⽣。
缺陷在不同的元件上，接触点经过缺陷的频率是不相同的，这个频率就称为滚动轴承的特征频率。
滚动轴承的故障特征频率的数值⼀般在⼏赫兹到⼏百赫兹之间，在频谱图中的1000Hz以内的低频区域轴承故障特征频率如下：1、滚动轴承故障特征频率（外圈静⽌）式中：Z——滚动体个数fr——转频（Hz）D——轴承节径（mm）d——滚动体直径（mm）α——接触⾓（1）滚动轴承内圈故障特征频率（2）滚动轴承外圈故障特征频率（3）滚动轴承滚动体特征频率（4）滚动轴承保持架特征频率2、滚动轴承故障特征频率的计算经验公式：⼆、滚动轴承故障诊断的要素滚动轴承由内圈、外圈、滚动体和保持架四部分组成，每个轴承部件对应⼀个轴承故障特征频率。
滚动轴承的故障频率分布有⼀个明显的特点，往往在低频和⾼频两个频段内都有表现。
所以在频率分析时，可以选择在这两个频段进⾏分析。
根据滚动轴承的故障形式在频域中的表现形式，将整个频域分为三个频段，既⾼频段、中频段和低频段。
l ⾼频阶段指频率范围处于2000－5000Hz 的频段，主要是轴承固有频率，在轴承故障的早期，⾼频段反映⽐较敏感；中频阶段指频率范围处于800－1600Hz 的频段，⼀般是由于轴承润滑不良⽽引起碰磨产⽣的频率范围；l 低频阶段指频率范围处于0－800Hz 的频段，基本覆盖轴承故障特征频率及谐波；在⾼频段和低频段中所体现的频率是否为轴承故障频率，还要通过其他⽅法进⾏印证加以确认。
车辆滚动轴承故障诊断分析及改进设计
摘要铁路是国民经济的大动脉，它担负着全国大部分的运输任务，而机车车辆是完成这些任务的运载工具。
轴承的工作状况是影响铁路运输安全的重要因素之一。
机车车辆轴承是铁路机车车辆上最容易危及行车安全的易损件。
因此，开展机车车辆轴承故障诊断与预报的研究，对避免重大事故、变革维修体制和促进经济发展等都具有重要的现实意义。
完整的滚动轴承故障诊断过程包含信号测取、特征抽取、故障诊断三部分。
本文简要介绍了滚动轴承的结构、故障形式及其成因、故障特征频率等。
详细研究了故障诊断领域比较活跃的理论与方法，利用噪声法采集滚动轴承的故障信号，并搭建了现场实验台进行信号采集，同时基于 DSP的高速实时性，既能快速处理大批量数据，又能对信号进行实时处理。
通过信号处理算法的实时 DSP 实现，在理论方法研究的基础上，对车辆轴承的故障信号进行处理分析和比较，并对结果进行分析以及滚动轴承故障特征频率的计算。
关键字：车辆滚动轴承；故障诊断；改进设计目录摘要 (1)第1章绪论 (3)1.1 车辆滚动轴承故障诊断研究的目的及意义 (3)1.2 国内外轴承故障诊断分析技术研究现状 (3)1.3 车辆滚动轴承故障诊断的内容 (4)第2章车辆滚动轴承故障特征分析 (6)2.1 滚动轴承的类型与代号 (6)2.2铁路车辆用滚动轴承的精度等级 (7)2.3 铁路车辆用滚动轴承构造及特点 (7)2.3.1圆柱滚子轴承 (7)2.3.2无轴箱密封式双列双内圈圆锥滚子轴承 (8)2.4 滚动轴承失效的基本形式 (11)第3章滚动轴承的检修 (13)3.1滚动轴承的技术要求 (13)3.1.1 轴承拆卸的技术要求 (13)3.1.2辅承径向游隙 (13)3.1.4滚动轴承的检查、清洗和润滑 (13)第4章车辆滚动轴承检修的优化方案 (15)4.1员工素质提升 (15)4.2检修方案改进 (15)参考文献 (16)致谢 (17)第1章绪论1.1 车辆滚动轴承故障诊断研究的目的及意义铁路是国民经济的大动脉，它担负着全国大部分运输任务，而机车车辆是完成这些任务的运载工具，其运行安全性历来受到人们的重视。
(完整word版)滚动轴承故障诊断分析全解
滚动轴承故障诊断分析学院名称：机械与汽车工程学院专业班级：学生姓名：学生学号：指导教师姓名：摘要滚动轴承故障诊断本文对滚动轴承的故障形式、故障原因、常用诊断方法等诊断基础和滚动轴承故障的振动机理作了研究，并建立了相应的滚动轴承典型故障（外圈损伤、内圈损伤、滚动体损伤）的理论模型，给出了一些滚动轴承故障诊断常见实例。
通过对滚动轴承故障振动机理的研究可以帮助我们了解滚动轴承故障的本质和特征.本文对特征参数的提取，理论推导，和过程都进行了详细的阐述，关键词：滚动轴承；故障诊断;特征参数；特征；ABSTRACT ：The Rolling fault diagnosisIn the thesis ,the fault types,diagnostic methods and vibration principle of rolling bearing arediscussed。
the thesis sets up a series of academic models of faulty rolling bearings an d lists some symptom parameters which often used in fault diagnosis of ro lling bearings 。
the study of vibration principle of rolling bearings can hel p us to know the essence and feature of rolling bearings.In this paper， th e parameters of the extraction, theoretical analysis， and process are descr ibed in detail。
Keywords: Rolling Bearing; Fault Diagnosis; Symptom Parameter; Distinctio n Index; Distinction Rate0引言：化方向发展,在提高生产率、降低成本、节约能源、减少废品率、保证产品质量等方面具有很大的优势.但是,由于故障所引起的灾难性事故及其所造成的对生命与财产的损失和对环境的破坏等也是很严重的，这就使得人们对诸如航空航天器、核电站、热电厂及其他大型化工设备的可靠性、安全性提出了越来越高的要求。
第五章_滚动轴承的故障监测和诊断
图
滚动体损伤振动情况
４、轴承偏心 当滚动轴承的内圈出现严重磨损等情况时，轴承会出现偏心 现象，当轴旋转时，轴心（内圈中心）便会绕外圈中心摆动， 如图4示，此时的振动频率为nfr（n＝1, 2,…）。
图
滚动轴承偏心振动特征
实例
• 6210轴承的监测与诊断 • 一台单级并流是鼓风机，其结构如图。该机组自 86 年 1 月30日起，测点③的振动加速度逐渐增加至正常值10倍，为 查明原因，对测点③的振动信号进行频谱分析。
第二节 滚动轴承的失效形式
滚动轴承常见的失效形式：
滚动轴承尺寸的选择2
疲劳点蚀或剥落
磨 损
胶 合
断 裂
保持架损坏
烧 伤
第三节 滚动轴承的振动
与轴承的结构有关的振动 ——无论轴承正常与否，都会产生振动
与轴承滚动表面状况有关的振动两种类型
——反映了轴承的损坏状况
一、滚动轴承的振动机理 1、承载状态下滚动轴承的振动
图 IFD法的信号变换过程
二、滚动轴承的精密诊断
１、轴承内滚道损伤 轴承内滚道产生损伤时，如：剥落、裂纹、点蚀等（如图所 示），若滚动轴无径向间隙时，会产生频率为nfi（n＝1，2,…） 的冲击振动。
图
内滚道损伤振动特征
通常滚动轴承都有径向间隙，且为单边载荷，根据点蚀部 分与滚动体发生冲击接触的位置的不同，振动的振幅大小会发 生周期性的变化，即发生振幅调制。若以轴旋转频率fr,进行振 幅调制，这时的振动频率为nfi士fr（n＝1，2…）。
２.轴承外滚道损伤
当轴承外滚道产生损伤时，如剥落、裂纹、点蚀等（如图2 所示），在滚动体通过时也会产生冲击振动。由于点蚀的位置 与载荷方向的相对位置关系是一定的，所以，这时不存在振幅 调制的情况，振动频率为nfo ( n＝1，2,…），振动波形如图 所示。
滚动轴承故障诊断频谱分析
滚动轴承故障诊断频谱分析滚动轴承在机械设备中扮演着重要的角色，但随着使用时间的增加，轴承可能会出现故障。
为了及时发现和诊断轴承故障，频谱分析是一种常用的方法。
本文将详细介绍滚动轴承故障的频谱分析原理、方法和应用。
频谱分析是一种将时域信号转换为频域信号的技术，通过分析频谱图可以获得轴承故障所产生的频率信息，从而诊断轴承故障类型和程度。
轴承故障通常会产生一些特征频率，如滚珠轴承故障产生的频率一般为滚动频率、内圈频率、外圈频率等。
通过对这些特征频率的分析，可以准确判断轴承故障的类型，如滚子瓦损坏、滚道脱落等。
频谱分析的方法主要有两种：时域频谱分析和频域频谱分析。
时域频谱分析是通过将时域信号进行快速傅里叶变换，将其转换为频域信号。
频域频谱分析是通过对信号进行谱分解，然后计算信号的能量谱密度，从而得到频域信号的频谱图。
这两种方法各有优劣，可以根据实际需要选择适合的方法。
滚动轴承故障的频谱分析主要包括以下几个步骤：信号采集、数据预处理、频谱分析和故障诊断。
信号采集是指通过传感器等设备将轴承运行时的振动信号采集下来，通常采集的信号有时间域振动信号、加速度信号和速度信号等。
数据预处理是对采集的信号进行滤波、降噪和修正等处理，目的是提高分析结果的准确性。
频谱分析是核心部分，可以通过FFT（快速傅里叶变换）等算法将时域信号转换为频域信号。
然后通过对频域信号进行谱分解，得到频谱图，可以观察到各种故障产生的特征频率。
故障诊断是根据频谱图的分析结果判断轴承故障的类型和程度，以及采取相应的维修措施。
频谱分析在滚动轴承故障诊断中有着广泛的应用。
它可以帮助工程师在轴承故障发生前及时发现问题，避免故障对设备造成更大的损坏。
此外，频谱分析还可以帮助工程师判断维修的紧急程度，提高设备的维修效率和可靠性。
总之，滚动轴承故障的频谱分析是一种有效的方法，可以帮助工程师及时发现和诊断轴承故障，并采取相应的维修措施。
通过合理使用频谱分析技术，可以提高设备的运行可靠性和寿命。
滚动轴承常见故障及故障程度诊断方法
滚动轴承常见故障及故障程度诊断方法滚动轴承是一种常见的机械传动部件，广泛应用于各种设备和机器中。
然而，由于长期的运转和使用，滚动轴承可能会出现各种故障。
及早诊断并解决这些故障，可以提高设备的工作效率和寿命。
下面将介绍一些常见的滚动轴承故障以及相应的故障程度诊断方法。
1.磨损故障：磨损是滚动轴承最常见的故障之一、它可能是由于振动、超负荷、不当润滑或外部杂质等因素引起的。
磨损故障的特点是滚道、轴承座和滚珠表面的磨损或变形。
在诊断方面，可以使用肉眼观察滚道和滚珠表面的磨损情况，并通过手感判断是否存在磨损故障。
2.疲劳故障：疲劳是滚动轴承的另一种常见故障。
它通常是由高载荷、频繁起停、轴向冲击或轴承内部结构缺陷等因素引起的。
疲劳故障的特点是滚珠或滚道出现裂纹或剥落。
在诊断方面，可以使用显微镜观察滚珠和滚道表面的裂纹或剥落情况，或者进行动态振动分析以检测是否存在疲劳故障。
3.温升故障：温升是滚动轴承的常见故障之一，通常是由于不当润滑、过高的润滑脂粘度、轴承过紧或过松、内部结构问题等因素引起的。
温升故障的特点是轴承运行时温度升高。
在诊断方面，可以使用红外热像仪测量轴承温度，或使用测温仪对轴承不同部位进行温度测量，以判断是否存在温升故障。
4.噪声故障：噪声是滚动轴承常见的故障之一，通常是由于轴承松动、滚珠损坏、滚子不对中、不正确的润滑或外部冲击等因素引起的。
噪声故障的特点是轴承运行时产生噪声。
在诊断方面，可以使用听诊器或声音分析仪对轴承的运行声音进行监测和分析，以判断是否存在噪声故障。
5.润滑故障：滚动轴承的润滑是保证轴承正常运行的重要因素，不当的润滑可能会导致轴承故障。
润滑故障的特点是润滑油脂污染、量不足或过多、润滑脂分解或硬化等。
在诊断方面，可以通过观察润滑油脂的颜色、质地和气味来判断是否存在润滑故障。
除了上述常见的滚动轴承故障，还有一些其他故障，如过载、轴向偏移、振动等。
对于这些故障，可以使用适当的仪器和设备，如振动测量仪、位移传感器等进行诊断和监测。
滚动轴承的故障机理与诊断
温度诊断法
总结词
通过测量轴承的温度变化，判断轴承的工作状态是否正常。
详细描述
温度诊断法是一种间接的滚动轴承故障诊断方法。通过在轴承座或轴承端盖上安装温度传感器，监测轴承的工作 温度，可以判断轴承的工作状态是否正常。如果温度过高或温差过大，可能表明轴承存在故障，如润滑不良、摩 擦过大等。
04
滚动轴承故障诊断实例
实例一：振动诊断法的应用
01
总结词
振动诊断法是通过监测滚动轴 承的振动信号来判断其运行状
态的方法。
02
详细描述
振动诊断法具有非破坏性、实 时性等优点，通过分析振动信 号的频率、幅值和波形等信息 ，可以识别滚动轴承的故障类 型和位置，以及评估故障的严
重程度。
03
总结词
振动诊断法需要使用专业的振 动测量仪器，如振动分析仪或 频谱分析仪，对滚动轴承进行
促进智能化发展
随着工业4.0和智能制造的推进，对设备的监测和故障诊断要求越来越高。滚动轴承的故 障机理与诊断研究有助于推动设备智能化的发展，提高生产效率和产品质量。
对未来研究的建议
01
加强跨学科合作
滚动轴承的故障机理与诊断涉及多个学科领域，如机械工程、材料科学
、信号处理等。建议加强跨学科合作，综合运用各学科的理论和方法，
其在实践中的可行性和效果。
THANKS
声学诊断法
要点一
总结词
通过测量轴承的声学信号，分析其频率和幅值等信息，判 断轴承的故障类型和程度。
要点二
详细描述
声在 轴承座或轴承端盖上安装声学传感器，采集轴承的声学信 号，然后分析这些信号的频率和幅值等信息，可以判断轴 承是否存在故障以及故障的类型和程度。常见的故障类型 包括轴承内圈、外圈和滚动体的故障等。声学诊断法的优 点是可以在线监测轴承的工作状态，但受环境噪声影响较 大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滚动轴承故障诊断与分析Examination and analysis of serious break fault down in rolling bearing学院：机械与汽车工程学院专业：机械设计制造及其自动化班级：2010020101姓名：学号：指导老师：***摘要:滚动轴承是旋转机械中应用最广的机器零件，也是最易损坏的元件之一,旋转机械的许多故障都与滚动轴承有关，轴承的工作好坏对机器的工作状态有很大的影响，其缺陷会产生设备的振动或噪声，甚至造成设备损坏。
因此, 对滚动轴承故障的诊断分析, 在生产实际中尤为重要。
关键词：滚动轴承故障诊断振动Abstract: Rolling bearing is the most widely used in rotating machinery of the machine parts, is also one of the most easily damaged components. Many of the rotating machinery fault associated with rolling bearings, bearing the work of good or bad has great influence to the working state of the machine, its defect can produce equipment of vibration or noise, and even cause equipment damage. Therefore, the diagnosis of rolling bearing fault analysis, is especially important in the practical production.Key words: rolling bearing fault diagnosis vibration引言：滚动轴承是机器的易损件之一，据不完全统计，旋转机械的故障约有30％是因滚动轴承引起的，由此可见滚动轴承故障诊断工作的重要性。
如何准确判断出它的末期故障是非常重要的，可减少不必要的停机修理，延长设备的使用寿命，避免事故停机。
滚动轴承在运转过程中可能会由于各种原因引起损坏，如装配不当、润滑不良、水分和异物侵入、腐蚀和过载等。
即使在安装、润滑和使用维护都正常的情况下，经过一段时间运转，轴承也会出现疲劳剥落和磨损。
总之，滚动轴承的故障原因是十分复杂的，因而对作为运转机械最重要件之一的轴承，进行状态检测和故障诊断具有重要的实际意义，这也是机械故障诊断领域的重点。
一滚动轴承故障诊断分析方法1滚动轴承故障诊断传统的分析方法1.1振动信号分析诊断振动信号分析方法包括简易诊断法、冲击脉冲法（SPM法）、共振解调法（IFD 法）。
振动诊断是检测诊断的重要工具之一。
（1）常用的简易诊断法有：振幅值诊断法，反应的是某时刻振幅的最大值，适用于表面点蚀损伤之类的具有瞬时冲击的故障诊断；波峰因素诊断法，表示的是峰值和均方根值之比，适用于点蚀情况下的诊断；概率密度诊断法，通过概率密度曲线进行故障判断，一般作为故障的定性分析；峭度系数诊断法具有与波峰类似的变化趋势，它的优点在于与轴承的转速、尺寸和载荷无关，但缺乏早期报警能力，在故障严重时会失去诊断能力，适用于点蚀故障诊断。
（2）冲击脉冲法(SPM)是在滚动轴承运转中，当滚动体接触到内外道面的缺陷区时会产生低频冲击作用，所产生的冲击脉冲信号会激起SPM传感器的共振，共振波形一般为20kHz一60kHz,包含了低频冲击和随机干扰的幅值调制波，经过窄带滤波器和脉冲形成电路后，得到包含有高频和低频的脉冲序列。
但这种固定中心频率和带宽的方法也有其局限性，因为滚动轴承局部损伤故障所激起的结构共振频率并不是固定不变的。
在实际使用中，当背景噪声很强或有其他冲击源时，SPM诊断效果很差，失去了实际意义。
（3）共振解调技术，亦称为包络检波技术。
它是对低频(通常是数千Hz以内)的冲击所激起的高频(数十倍于冲击频率的)共振波形进行包络检波和低通滤波，即解调，以获得一个对应于低频冲击的、而又放大并展宽了的共振解调波。
共振解调法诊断滚动轴承故障的基本原理可以完整地概述为：当轴承某一元件表面出现局部损伤时，在受载运行过程中要撞击与其相互作用的其它的元件表面，产生冲击脉冲力，由于冲击脉冲力的频带很宽，必然包含轴承外圈、传感器甚至附加的谐振器(可以是机械式的，也可以是电的)等的固有频率而激起这个测试系统的高频固有振动。
根据实际情况，可选择某一高频固有振动作为研究对象，通过中心频率等于轴承外圈或传感器等的谐振频率的带通滤波器对测取的轴承振动信号进行带通滤波。
然后，通过包络检波器进行检波，除去高频衰减振动的频率成分，得到只包含故障特征信息的低频包络信号，对这一包络信号进行频谱分析，在频谱图上即可找出特征频率分量和对应的故障元件。
1.2 油液分析诊断轴承故障的一个主要原因是润滑不当。
对润滑油进行分析，可了解轴承的润滑与磨损状态，进而采取措施控制故障发展。
常用的有理化指标分析、污染度测试、油液中金属含量分析、红外光谱分子结构分析、铁普分析。
通常需要一种以上方法进行综合判断，以提高诊断的准确性。
2 滚动轴承故障诊断现代分析方法2.1小波变换在轴承故障中的应用在轴承故障诊断中，常常只对轴承的局部异常区域所引起的信号局部变化感兴趣，这些信号由于非常微弱、能量很小，往往容易被噪声淹没而难以辨别。
当故障诊断应用傅立叶变换进行分析时，不能进行局部化分析。
而具有良好时域和频域局部化特性的小波变换，能对信号的高频、短时成分准确地在时域和频域中进行分析，可将故障特征信号有效地分离出来，从而对故障做出分析与解析。
采用连续小波变换和独立分量分析的方法对滚动轴承的信号进行消噪和分离，可以提高信号的信噪比和诊断率。
对滚动轴承的早期故障诊断，可将小波滤波和循环平稳度分析方法相结合，采用最小熵方法对小波滤波器参数进行优化。
2.2 遗传算法在轴承故障中的应用遗传算法(GA)是建立在自然选择和群体遗传学机理基础上的随机、迭代和进化，具有广泛适用性的搜索方法。
它模拟了自然选择和遗传过程中发生的繁殖、交配和变异现象，根据适者生存、优胜劣汰的自然法则，利用遗传算子逐代产生，优选个体，最终搜索到较优的个体。
2.3 专家系统在轴承故障中的应用近年来随着人工智能技术的发展，专家系统技术得到了迅速的推广。
所谓专家系统就是一个智能的计算机程序，它能模拟专家在处理问题时的一些推理方法，利用已有的知识建立模型，解决问题。
将基于知识的专家系统技术应用于故障诊断领域，可以使滚动轴承诊断分析和决策分析更加准确可靠。
2.4 模糊诊断在轴承故障中的应用由于滚动轴承信号中故障特征振动与故障类型不存在绝对的对应关系，一种故障可能引起多种特征，而一种故障特征可能对应多类故障，因此近年来，模糊理论被引进到轴承故障诊断领域。
轴承故障模糊诊断中的概念是模糊概念，可以用模糊集合来表示，而模糊变换运算是用来讨论模糊判断和推理的。
二滚动轴承故障诊断案例分析1案例一123泵轴承的故障诊断分析大庆石化公司腈纶厂系统车间有盐水输送泵8台，属离心式双吸泵，功率较大，是腈纶厂设备中长期运行，重要的生产设备。
位号123泵由于长期运行，振动值较大，所以在不影响生产情况下让123泵备用。
2004年9月lO日，由于生产需要，要求123泵投人生产，在开启运行中，发现其振动值较大，继续运行可能发生事故，于是对其振动进行测量并采集频谱对其进行故障诊断。
‘1）故障分析123泵主要参数见表1，123泵测点位置图如图1所示。
对其现场测量振动值见表2所示。
通过现场测量数据，发现泵后轴承的轴向振动值超标，振动较大，并且杂声较大。
对其进行频谱采集，时域谱和幅值谱图如图2、图3所示。
通过泵后轴承轴向时域波形图，可明显地看到冲击信号的存在，峭度指标达到3．59，并且频谱图中大量高次谐波的存在，说明轴承可能已经存在问题。
该泵轴承型号为63ll，在1480r／min转速下根据轴承参数，得到的轴承元件的故障特征频率是：内环121．93Hz；外环75．38Hz；保持架9．42Hz；滚动体98．74Hz。
泵后轴承的轴向频谱，出现了390I-Iz明显的频率信号，其次为415Hz和510Hz。
由下式可得：接近于390Hz，伴有415Hz和510Hz的2、3次谐波，所以诊断为轴承内圈可能发生点蚀或偏心。
维修车间对该泵进行了拆卸检修，更换泵的后轴承，检查后轴承损坏情况，发现故障原因为轴承内环点蚀严重。
2 案例二内圈滚道剥落故障诊断备煤车间1号破碎机已接近大修期, 于1996年4 月15 日对破碎机轴承进行测试。
图1 是用北京振通902 机器分析仪/数据采集器, 对1号破碎机后轴承水平测点采集的包络功率频谱图。
图1计算破碎机轴承故障特征频率:轴承型号: 22232 (原3532)转速N = 740 r/m in轴承外圈故障特征频率f e= 94. 966 Hz轴承内圈故障特征频率f i= 127. 033 Hz。
图1 中130. 00 Hz 的谱峰与轴承内圈故障特征频率127. 03 Hz 比较接近, 并且幅值较高。
在二倍频260. 00 Hz 处有较低峰值, 115. 00 Hz 的谱峰是被转频12.33 Hz 调制的边频带。
在二倍频260Hz 两旁也有被转频调制的边频带。
由于轴承内圈随轴一起转动, 所以, 以轴承内圈故障特征频率的各阶倍频(包括零倍频) 为中心, 两旁将出现被转频调制的边频带。
图2 是使用美国恩泰克公司的EDL 数据采集器, 于5 月29 日对该轴承轴向测点采集的幅值频谱图, 图中129. 01 Hz 的谱峰较接近轴承内圈故障特征频率, 255. 00 Hz 为二倍频, 50.44 Hz 的谱峰是转频的四倍频, 与4 月15 日所作的分析相吻合。
该测点振动速度有效值为26.0mm/s, 根据国际ISO 2372 振动烈度标准, 已达到D级, 即不可使用的范围。
根据4 月15 日和5 月29日的频谱图分析, 又根据滚动轴承故障特征频率一般在1 000 Hz 以下, 是滚动轴承故障的特征之一。
因此, 可以判断1号破碎机后轴承内圈滚道有剥落坑。
大修时拆机验证, 该轴承内滚道有30 mm ×15mm , 深1 mm 的一块顺向剥落坑。
图23 案例三外圈滚道压痕故障诊断1996 年8 月29 日, 1号破碎机大修完毕试车,对其进行振动测试, 发现电机前轴承处振动位移值较大, 表1 是电机前轴承测量数据。
参照国际ISO 2372 振动烈度标准, 属较正常范围。
