备用电源自投快切装置技术规定
厂用电快切及备自投装置
厂用电快切装置一、概述：随着机组容量的扩大，厂用电容量不断增长，要求故障情况下快速切换厂用电，以保证机组运行工况的稳定，减小切换时对辅机电动机的冲击。
二、厂用电源成功切换的准则：厂用电系统的任何设备（登陆器及电动机），不能由于切换厂用电承受过载和冲击。
产生冲击的原因主要是由于残压，及电动机带负荷启动。
三、快切装置的基本要求：1.适用于高压厂用电系统，断路器的固有合闸时间不大于5赫兹。
2.可以预选两种方式（串切，同时）之一作为事故情况下的切换方式。
3.切换厂用电时电动机不应受到过度冲击。
4.具备慢速切换功能作为后备。
5.备用电源无电压或电压互感器保险熔断时不应动作。
6.装置只允许动作一次。
7.正常切换或事故切换都应检查切换电源之间的初始相角差，超过整定值时不允许切换，防止非同期并列。
8.有必要的试验回路。
9.有解除及试验的转换开关。
10.接线简单可靠。
四、6KV厂用电快切装置与BZT装置的使用规定1. 6KVⅠ—Ⅳ段工作电源与备用电源之间设有快切装置和BZT装置。
正常运行时，1#机快切装置方式开关BK1投自动位、BK2投并切位、BK3投投入位，2#、3#、4#机快切装置方式开关BK1投自动位、BK2投串并联（BK2有并联和同时两个位置，投并联位置代表使用装置正常切换厂用电时装置自动采用并联方式切换厂用电，事故切换时装置自动采用同时切换的方式）、BK3投投入位，快切装置压板除跳231（232）、6501（6601）、6502（6602）外，其余全部投入。
各段BZT装置BK开关投入。
2. 机组正常进行厂用电切换时，不允许使用快切装置，应手动进行切换。
3. 当6KV厂用电由工作电源倒为备用电源带时，应将快切装置BK3切至断开位，将BZT装置开关BK切至断开位，并退出快切装置的压板。
4. 快切装置投入时，应先投BK3，按装置复位按钮，检查装置信号正确后，方可投入装置有关压板。
5. 快切装置事故动作，厂用电切换成功后，将厂用电开关复位，记录快切动作时间、信号，退出有关压板，按装置复位按钮，使装置复位，将BK3切至断开位。
智能变电站110kV备用电源自动投入装置通用技术规范(范本)
智能终端专用技术规范（范本）智能变电站110kV备用电源自动投入装置专用技术规范（范本）本规范对应的专用技术规范目录智能终端专用技术规范（范本）智能变电站110kV备用电源自动投入装置技术规范（范本）使用说明1．本技术规范分为通用部分、专用部分。
2．项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3．项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用技术规范“项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用技术规范条款及专用部分固化的参数。
2）项目单位要求值超出标准技术参数值。
3）需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用技术规范的修改形成“项目单位技术差异表”，放入专用技术规范中，随招标文件同时发出并视为有效，否则将视为无差异。
4．对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5．技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6．投标人逐项响应专用技术规范中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件专用技术规范的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“投标人技术偏差表”外，必要时应提供相应试验报告。
7．一次设备的型式、电气主接线和一次系统情况对二次设备的配置和功能要求影响较大，应在专用部分中详细说明。
目次智能变电站110kV备用电源自动投入装置技术规范（范本）使用说明 (701)1总则 (703)1.1引言 (703)1.2供方职责 (703)2技术规范要求 (703)2.1使用环境条件 (703)2.2保护装置额定参数 (704)2.3装置功率消耗 (704)2.4110kV备用电源自动投入装置总的技术要求 (704)2.5110kV备用电源自动投入装置的具体技术要求 (707)2.6柜结构的技术要求 (708)3试验 (708)3.1工厂试验 (708)3.2系统联调试验 (708)3.3现场试验 (708)4技术服务、设计联络、工厂检验和监造 (708)4.1技术文件 (708)4.2设计联络会议 (709)4.3工厂验收和现场验收 (709)4.4质量保证 (709)4.5项目管理 (710)4.6现场服务 (710)4.7售后服务 (710)4.8备品备件、专用工具、试验仪器 (710)智能终端专用技术规范（范本）1总则1.1引言提供设备的厂家、投标企业应具有GB/T 19001质量保证体系认证证书，宜具有GB/T 24001环境管理体系认证证书和GB/T 28001职业健康安全管理体系认证证书及年检记录，宜具有AAA级资信等级证书、重合同守信用企业证书并具备良好的财务状况和商业信誉。
快切装置
2.2事故同时切换 由保护接点起动，先发跳工作电源开关指令， 在切换条件满足时（或经用户延时）发合备 用电源开关命令。 切换条件：快速、同期判别、残压及长延时 切换。快速切换不成功时自动转入同期判别、 残压及长延时切换。
2.3非正常工况切换 非正常工况切换是指装置检测到不正常运行 情况时自行起动，单向操作，只能由工作电 源切向备用电源。该切换有以下两种情况。
同期切换
残压切换
长延时切换
当某些情况下，母线上的残压有可能不易衰 减，此时如残压定值设置不当，可能会推迟 或不再进行合闸操作。因此在该装置中另设 了长延时切换功能，作为以上三种切换的总 后备。
五、装置闭锁
装置闭锁及报警功能 1保护闭锁 当某些保护动作时（如工作分支过流），为 防止备用电源误投入故障母线，可由这些保 护给出的接点闭锁装置。一旦该接点闭合， 装置将自动闭锁出口回路，发装置闭锁信号， 面板闭锁、待复归灯亮，并等待人工复归。
我厂选用用国电南自 WBKQ-01B微机备用电源快速 切换装置
并 联 自 动 手 动 并 联 并 联 半 自 动 正 常 手 动 切 换
(运 行 人 员 手 动 起 动 )
手 动 串 联 按 起 动 原 因 分 类 串 联 切 换
事 故 切 换
(发 变 组 、 厂 变 保 护 接 点 起 动 )
并联半自动 并联半自动指手动起动切换，如并联切换条 件满足要求，装置先合备用（工作）开关， 而跳开工作（备用）开关的操作则由人工完 成。如果在规定的时间内，操作人员仍未跳 开工作（备用）开关，装置将发告警信号。 如果手动起动后并联切换条件不满足，装置 将立即闭锁且发闭锁信号，等待复归。
1：手动并联切换只有在两电源并联条件满足时才 能实现，并联条件可在装置中整定。 2：两电源并联条件满足是指： ⑴两电源电压差小于整定值。 ⑵两电源频率差小于整定值。 ⑶两电源相角差小于整定值。 ⑷工作、备用电源开关任意一个在合位、一个在分 位。 ⑸目标电源电压大于所设定的电压值。 ⑹母线PT正常。
厂用电快切装置与备自投装置区别
厂用电快切装置与备自投装置区别
快切和备自投最大的区别就是快切是双向的——具有正常工况下备用电源与工作电源间的双向切换，及事故或非正常工况下工作电源向备用电源的单向切换；而备自投是单向的——只能有工作切至备用。
另外有一点就是快切在手动和并联切换是要考虑频率差、电压差、相角差小于一定的值等等。
具备正常手动切换功能，该功能由手动起动，在远端（DCS）、就地（装置面板上）均可操作。
备自投应当具备
1：工作电源开关必须已跳闸；
2：备用电源必须高压侧PT电压正常；
3：备自投连锁开关必须在投入位置；（还有其他要求此处不必赘述）。
备自投充电条件
1）备自投保护投入；
2）本侧断路器在合位；
3）本侧线电压均大于70V；
4）备用侧断路器在分位；
5）备用侧线电压Ux＞70V；
具备以上条件，经延时20S左右备自投充电完成。

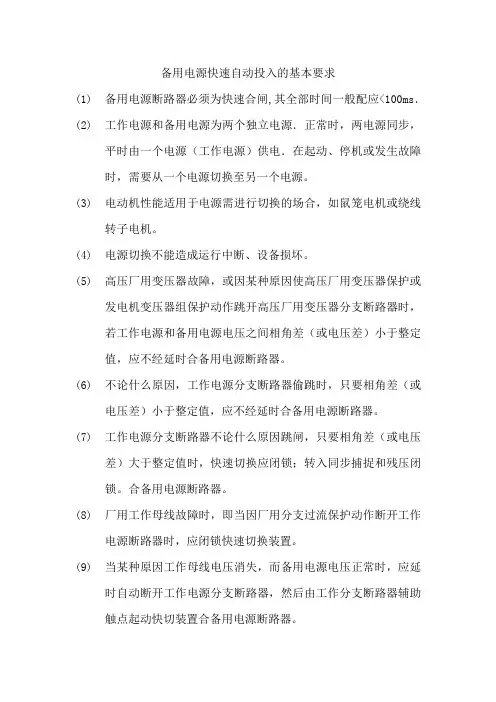

备用电源快速自动投入的基本要求

备用电源快速自动投入的基本要求(1)备用电源断路器必须为快速合闸,其全部时间一般配应<100ms．(2)工作电源和备用电源为两个独立电源．正常时，两电源同步，平时由一个电源（工作电源）供电．在起动、停机或发生故障时，需要从一个电源切换至另一个电源。
(3)电动机性能适用于电源需进行切换的场合，如鼠笼电机或绕线转子电机。
(4)电源切换不能造成运行中断、设备损坏。
(5)高压厂用变压器故障，或因某种原因使高压厂用变压器保护或发电机变压器组保护动作跳开高压厂用变压器分支断路器时，若工作电源和备用电源电压之间相角差（或电压差）小于整定值，应不经延时合备用电源断路器。
(6)不论什么原因，工作电源分支断路器偷跳时，只要相角差（或电压差）小于整定值，应不经延时合备用电源断路器。
(7)工作电源分支断路器不论什么原因跳闸，只要相角差（或电压差）大于整定值时，快速切换应闭锁；转入同步捕捉和残压闭锁。
合备用电源断路器。
(8)厂用工作母线故障时，即当因厂用分支过流保护动作断开工作电源断路器时，应闭锁快速切换装置。
(9)当某种原因工作母线电压消失，而备用电源电压正常时，应延时自动断开工作电源分支断路器，然后由工作分支断路器辅助触点起动快切装置合备用电源断路器。
(10)电压互感器二次回路故障时，不应起动备用电源自动投入装置。
(11)备用电源自动投入装置只允许发出一个延时合闸脉冲，保证只合闸一次（防止多次合闸）。
(12)当备电源断路器合时间＞100ms，或工作母线电压和备用电源电压之间相位差（或电压差）大于整定值时，备用电源自动投入装置应进入捕同期或残压闭锁自动投入。
二、MFC2000型微机厂用电快速切换装置的基本原理（一）厂用电切换过程分析假设有图10-6所示的厂用电系统，工作电源由发电机端经厂用工作变压器TM2引入，备用电源由电厂高压母线经起动/备用变压器TM3引入。
正常运行时，厂用母线由工作电源供电，当工作电源侧发生故障时，必须跳开工作断路器QF1，此时厂用母线失电，由于厂用负荷多为高压电动机，母线电压频率和幅值将逐渐衰减。
