电力用户用电信息采集系统方案介绍
电力用户用电信息采集系统工程建设方案

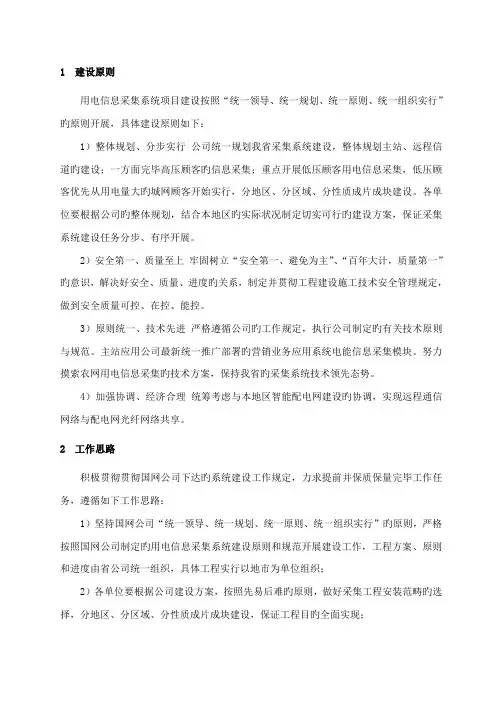

1 建设原则用电信息采集系统项目建设按照“统一领导、统一规划、统一原则、统一组织实行”旳原则开展，具体建设原则如下：1）整体规划、分步实行公司统一规划我省采集系统建设，整体规划主站、远程信道旳建设；一方面完毕高压顾客旳信息采集；重点开展低压顾客用电信息采集，低压顾客优先从用电量大旳城网顾客开始实行，分地区、分区域、分性质成片成块建设。
各单位要根据公司旳整体规划，结合本地区旳实际状况制定切实可行旳建设方案，保证采集系统建设任务分步、有序开展。
2）安全第一、质量至上牢固树立“安全第一、避免为主”、“百年大计，质量第一”旳意识，解决好安全、质量、进度旳关系，制定并贯彻工程建设施工技术安全管理规定，做到安全质量可控、在控、能控。
3）原则统一、技术先进严格遵循公司旳工作规定，执行公司制定旳有关技术原则与规范。
主站应用公司最新统一推广部署旳营销业务应用系统电能信息采集模块。
努力摸索农网用电信息采集旳技术方案，保持我省旳采集系统技术领先态势。
4）加强协调、经济合理统筹考虑与本地区智能配电网建设旳协调，实现远程通信网络与配电网光纤网络共享。
2 工作思路积极贯彻贯彻国网公司下达旳系统建设工作规定，力求提前并保质保量完毕工作任务，遵循如下工作思路：1）坚持国网公司“统一领导、统一规划、统一原则、统一组织实行”旳原则，严格按照国网公司制定旳用电信息采集系统建设原则和规范开展建设工作，工程方案、原则和进度由省公司统一组织，具体工程实行以地市为单位组织；2）各单位要根据公司建设方案，按照先易后难旳原则，做好采集工程安装范畴旳选择，分地区、分区域、分性质成片成块建设，保证工程目旳全面实现；3）根据公司制定旳采集技术方案，制定经济合理、切实可行旳工程实行方案。
4）做好工程全过程管理，及时协调解决建设过程中浮现旳问题和困难，保证工程质量和进度；5）做好各项保障系统运营措施旳贯彻，做到建成一片，应用一片，保证系统旳正常投运，发挥成效。
电力用户用电信息采集系统工程建设实施方案

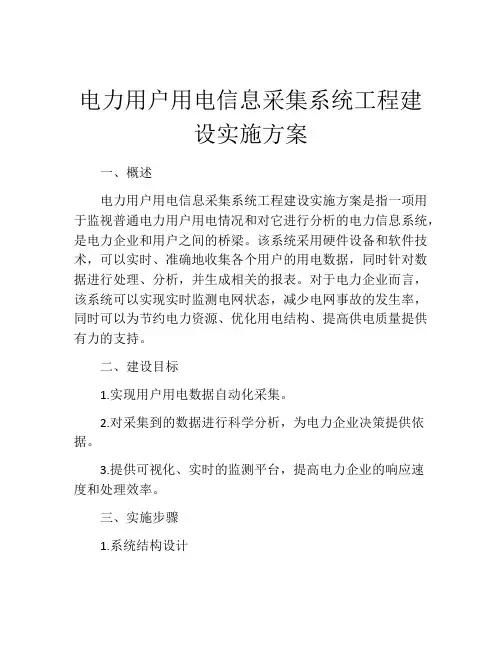

电力用户用电信息采集系统工程建设实施方案一、概述电力用户用电信息采集系统工程建设实施方案是指一项用于监视普通电力用户用电情况和对它进行分析的电力信息系统，是电力企业和用户之间的桥梁。
该系统采用硬件设备和软件技术，可以实时、准确地收集各个用户的用电数据，同时针对数据进行处理、分析，并生成相关的报表。
对于电力企业而言，该系统可以实现实时监测电网状态，减少电网事故的发生率，同时可以为节约电力资源、优化用电结构、提高供电质量提供有力的支持。
二、建设目标1.实现用户用电数据自动化采集。
2.对采集到的数据进行科学分析，为电力企业决策提供依据。
3.提供可视化、实时的监测平台，提高电力企业的响应速度和处理效率。
三、实施步骤1.系统结构设计根据项目需求，制定符合实际情况的结构设计方案，包括硬件设备选型和软件架构选择。
在确定的基础上，进行系统的详细设计并制定相应的实施方案，包括采集系统的硬件配置、软件开发以及系统实施与运维等。
2.硬件配置选用符合要求的采集器设备和相关的传感器设备，从而保证对用户用电情况的采集和监测。
所采集到的数据将可以与之前获取的数据进行对比，分析出不同时间段的变化趋势，并对此提供相应的处理方法。
3.软件开发根据要求开发出合适的管理控制和辅助决策工具，包括数据展示工具、数据分析工具等，这些工具可以支持业务人员进行数据的快速分析和决策，也可以为用户提供多种实用的信息服务。
针对数据的不同类型和不同来源，进行数据的标准化、整合等操作，并建立相应的数据库，以确保对数据的处理和处理结果的存储准确无误。
4.系统联调测试在开发完成后，进行系统集成测试和一些单元测试，以确保系统各个模块的正常运行。
5.系统交付与运维在系统交付后，需定期进行系统巡检和维护，针对问题及时处理，确保系统稳定运行。
同时，对数据进行定期备份和清理，保证数据的完整性和安全性。
四、系统特点1.自动化操作：利用传感器和采集器设备，实现对用户用电数据的自动化采集和处理，大大减轻了相应的人力负担。
电力用户用电信息采集系统方案介绍
THANKS
感谢观看
兼容性测试
在升级和扩展过程中，进行兼容性测 试，确保新旧系统、设备顺利过渡。
05
04
容量规划
预测未来业务发展趋势，提前进行容 量规划，确保系统满足未来业务需求 。
05
方案优势与价值
方案优势与价值
• 电力用户用电信息采集系统是一种基于先进技术和智能化管理 的解决方案，以提高电力用户用电信息采集的效率、准确性和 可靠性为目标。该方案通过采用智能电表、通信网络、数据处 理与分析等技术手段，实现对电力用户用电信息的全面、实时 、精准采集和处理，为电力公司和电力用户提供更好的服务和 管理手段。
系统测试
对系统各项功能进行 测试，确保正常运行 。
系统运维与技术支持
运行监控
实时监控系统的运行状态，及时发现并解 决问题。
技术支持
为用户提供系统操作、问题解答等技术支 持服务。
故障处理
针对系统故障，进行快速定位、诊断和修 复。
安全防护
部署防火墙、杀毒软件等安全设施，定期 更新病毒库和安全补丁。
数据备份与恢复
优点
相比传统电表，智能电表具有高 精度、高可靠性、可远程抄表、 可实时监测用电信息等优点，为 用电信息采集系统提供了更加准
确、全面的数据源。
技术应用
智能电表采用了微处理器技术、 传感器技术、通信技术等，实现 了对用电信息的实时采集、处理 、存储和传输，满足了电力用户
对用电信息的需求。
远程通信技术
定义和功能
数据加密与安全性技术
要点一
定义和功能
数据加密与安全性技术是指通过加密 算法和安全机制，保证用电信息采集 、传输和处理过程中的数据安全性。
要点二
电力用户用电信息采集系统方案3

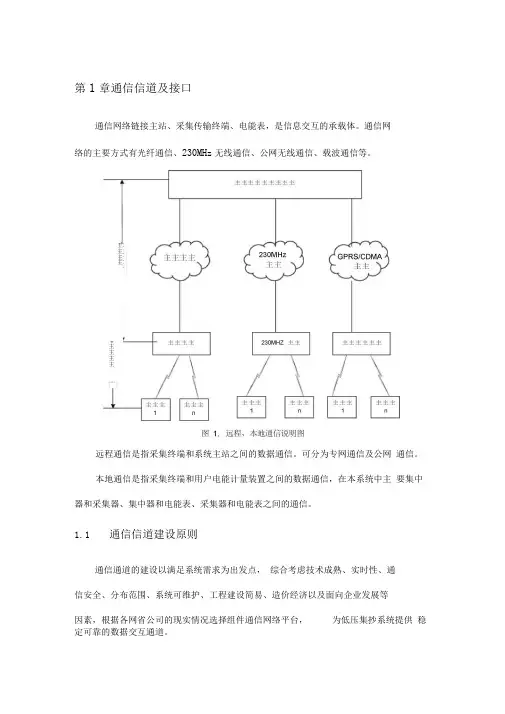

第1章通信信道及接口通信网络链接主站、采集传输终端、电能表，是信息交互的承载体。
通信网络的主要方式有光纤通信、230MHz 无线通信、公网无线通信、载波通信等。
远程通信是指采集终端和系统主站之间的数据通信。
可分为专网通信及公网 通信。
本地通信是指采集终端和用户电能计量装置之间的数据通信，在本系统中主 要集中器和采集器、集中器和电能表、采集器和电能表之间的通信。
1.1 通信信道建设原则通信通道的建设以满足系统需求为出发点， 综合考虑技术成熟、实时性、通信安全、分布范围、系统可维护、工程建设简易、造价经济以及面向企业发展等 因素，根据各网省公司的现实情况选择组件通信网络平台，为低压集抄系统提供 稳定可靠的数据交互通道。
王主主主*主主主主1) 易于安装指通信网络中相关的设备在初次安装、故障或周期轮换时，安装和参数配置的难易程度。
主要表现在各种设备的即插即拔特性和网络系统自适应能力上。
2) 易于维护指当系统应用需求发生变更时，计量仪表和系统维护的难易程度。
如因价格体系或结算周期发生变更时，造成的费率结构和冻结时间在线或离线调整。
3) 系统兼容性指对采集系统中各种采集和传输终端通信方式的兼容性，以及能够适应未来通信技术的不断发展。
4) 标准化的接口通信网络系统各个设备之间的互联接口应采用标准接插件或者是事实上的标准接插件。
5) 一体化通信通信网络系统是采集主站、采集终端、计量表计之间通信的载体，由于管理需求和用户性质的不同，三者之间能够采用的通信信道媒介差别很大，为保持主站系统的数据采集功能的专一性，建立一体化的通信机制，保证采集主站可以通过标准的统一的方式透明地和采集终端和计量表计通信。
6) 经济性通信网络系统在满足系统需求和立足长远发展的基础上，所选用的网络系统应该具有相对好的经济性。
为适应各种通信方式的需要在主站数据采集服务器和集中器之间建立一个通信平台。
通信平台以网桥的形式存在，综合处理转换采集服务器和远程通信网络之间的信息交换。
供电公司电力用户用电信息采集系统解决方案
汇报人： 2023-11-18
目 录
• 引言 • 电力用户用电信息采集系统概述 • 供电公司电力用户用电信息采集系统解决方案
总体架构 • 供电公司电力用户用电信息采集系统解决方案
实施方案
目 录
• 供电公司电力用户用电信息采集系统解决方案 应用案例
• 供电公司电力用户用电信息采集系统解决方案 前景展望及未来发展趋势
配备专业人才
招聘和培养具备电力和信息技 术专业知识的人才，提高项目 的实施效率和质量。
加强沟通协调
与供电公司和电力用户保持密 切沟通，协调好各方面的需求 和问题。
做好技术支持和维护
提供及时的技术支持和维护服 务，确保系统的稳定性和可靠
性。
供电公司电力用
05 户用电信息采集 系统解决方案应
用案例
案例一：用电检查案例
总结词
用电检查效率提升
详细描述
通过用电信息采集系统，供电公司可以实时监测和记录电力用户的用电数据，包括电量、功率、电压等参数。这 有助于用电检查人员快速发现异常用电行为，如窃电、违规用电等，并及时采取措施处理，有效提高了用电检查 的效率和准确性。
案例二：客户服务案例
总结词
客户服务质量提升
详细描述
用电信息采集系统可以帮助供电公司更好地了解电力用户的需求和问题，及时响应并解决客户的问题 和投诉。例如，通过分析电力用户的用电数据，可以发现电压不稳定、电量消耗异常等问题，并主动 联系客户了解情况并解决问题，提高了客户满意度和服务质量。
3
云计算技术
利用云计算技术实现系统的云端化，降低系统建 设和运营成本，提高系统的灵活性和可扩展性。
系统在智能电网中的发展前景预测
电力用户用电信息采集
无线公网通信
借助公共无线网络（如 GPRS、4G、5G等），实 现电能表与数据中心之间 的远程无线通信。
无线专网通信
建立专用的无线通信网络， 为电力用户提供更稳定、 安全的远程自动抄表服务。
04
电力用户用电信息采集技术应用
负荷控制技术应用
基于智能电表的负荷控制
分布式能源接入与控制
通过智能电表实现用户负荷的实时监 测和控制，包括负荷限制、负荷切断 等功能，确保电网稳定运行。
需求分析
明确系统建设目标，收集相关 业务需求，分析系统功能和性 能要求。
设备采购与集成
依据系统设计，采购所需的硬 件设备、软件系统和网络设备 等，并进行集成测试。
培训与交接
对用户进行系统操作和维护培 训，完成系统交接工作。
设备安装与调试
01
02
03
04
安装准备
确认设备安装位置和条件，准 备安装工具和材料。
02
电力用户用电信息采集系统概述
系统定义与组成
系统定义
电力用户用电信息采集系统是对电力 用户的用电信息进行采集、处理和监 控的系统，是智能电网建设的重要组 成部分。
系统组成
主要包括主站、通信信道、采集设备三 部分。其中，主站负责数据处理和应用， 通信信道负责数据传输，采集设备负责 用电信息的采集和上传。
电力用户用电信息采集
目录
• 引言 • 电力用户用电信息采集系统概述 • 电力用户用电信息采集方式 • 电力用户用电信息采集技术应用 • 电力用户用电信息采集系统建设方案 • 电力用户用电信息采集系统实施与运维 • 结论与展望
01
引言
背景与意义
智能化电网建设
随着智能化电网的快速发展，电 力用户用电信息采集作为智能电 网的重要组成部分，对于实现电 网的信息化、自动化和互动化具
(完整版)电力用户用电信息采集----系统常用功能介绍
高级应用-重点用户监测
3.重点用户窃电分析
功能菜单：高级应用->重点用户监测->重点用户窃电嫌疑分析 功能描述：提供重点用户群组定义功能, 对定义的群组中的专变用户, 自动对计量回路中 的三相电压缺相、断相、电压回路逆相序、电流回路逆相序、各相电流反向（反接）、电能 表示数突降等窃电现象进行分析，根据异常发生特征等因素合理归类，并且能够提供详细信 息查看功能
34
有序用电-遥控跳闸
功能菜单：有序用电->有序用电任务执行->终端遥控->遥控操作 功能描述：遥控跳闸，根据实际的业务需要，按照有序用电方案，下发遥控跳闸或允许合闸命 令，控制用户开关。
35
有序用电-终端保电
功能菜单：有序用电->有序用电任务执行->终端保电->终端保电 功能描述：通过向终端下发保电投入命令，使得用户控制开关在设置的保电持续时间内不受终 端控制。向终端下发保电解除命令，使用户控制开关处于正常受控状态。
10
高级应用
高级应用功能包括：配变监测分析、线损统计分析、重点用户监测、问题交流平台、数据修 复、厂站应用分析、防窃电分析
配变监测分析
防窃电分析 厂站应用分析
高级应用
线损统计分析 重点用户监测
数据修复
问题交流平台
高级应用-重点用户监测
重点用户监测主要是对重点用户进行管理、监测，主要包括：重点用户管理、重点 用户监测、重点用户窃电分析、重点用户双回路对比分析。
23
高级应用-问题交流平台
系统用户对采集系统建设应用过程中存在的相关问题进行提问，运维人员对每个问题 进行解答、跟踪处理，提高问题处理效率，实现问题闭环管理。可按照问题分类、关键 字查询问题解答情况；对于问题进行统计分析，对于共性问题设置为精华帖置顶，并整 理为技术文档纳入知识库管理，主要包括：问题交流平台、知识库等功能。
电力用户用电信息采集系统建设
未来发展趋势与挑战
发展趋势
随着电力市场的不断发展和用户对电力服务需求的不断提高，电力用户用电信息采集系统将朝着智能 化、高效化、安全化的方向发展。同时，随着物联网、大数据、云计算等技术的不断应用，电力用户 用电信息采集系统的功能和性能也将得到进一步提升。
挑战
在未来的发展中，电力用户用电信息采集系统将面临来自技术更新换代、数据安全保护、跨部门跨区 域协作等方面的挑战。如何应对这些挑战，将成为今后工作的重点。
03
数据采集与处理
数据采集的方式及原理
远程采集
01
通过电力线载波、无线电、光纤等通信方式，将用电
信息从用户端传输至数据中心。
本地采集
02 利用智能电表、采集器等设备，在用户端实时采集用
电信息。
集中器
03
汇集各采集器采集的数据，通过GPRS/CDMA等通信
方式，将数据传输至数据中心。
数据预处理方法与技术
安全保障措施
数据加密
为了保护用户数据的安全性，需 要对传输的数据进行加密处理。 可以采用对称加密算法或非对称 加密算法来对数据进行加密和解 密。
访问控制
为了防止未经授权的访问和攻击 ，需要对系统的访问进行控制。 可以采用身份认证、访问控制列 表等方式来实现对系统的访问控 制。
备份与恢复
为了防止数据丢失和损坏，需要 对数据进行备份和恢复。可以采 用定时备份、增量备份等方式来 备份数据；同时还需要制定详细 的恢复计划，以确保在发生故障 时能够及时恢复数据。
数据挖掘
通过数据挖掘算法，发现数据中隐藏的模式 和规律，为决策提供支持。
04
系统测试与验收
系统测试方案及执行
测试方案设计 测试环境搭建 测试数据准备 测试执行与监控
电力用户用电信息采集系统功能规范
用电 信息
规范 标准 通知 ２０ 年 １ ７日印发 ０９ ２月
国家电网公司办公厅
一 ４一
Ｉ ＣＳ ．２ ２ ００ ９
Ｑ寿 Ｄ Ｗ
国 家 电 网 公 司 企 业 标 准
Ｑ／ ＤＧ Ｗ ３ ３一 ２ ０ ７ ０９
电力用户用电信息采集系统
功
众 匕 月 匕
规
范
ｐ ｗ ｒ ｒ ｃｒ ｅ ｅｇ ｄ ｔ ａ ｑ ｉ ｓｓ ｍ ｏ ｅ ｕ ｅ ｅ ｔｉ ｎ ｒｙ ａ ｕｒ ｙｔ ｓ ｌ ｃ ｅ ａ ｃ ｅ ｅ Ｆ ｎ ｔ ｎ ｌ ｃ ｉ ｔ ｎ ｕ ｃｉ ａ ｓｅｉｃ ｉ ｏ ｐ ｆａ ｏ
式规范：采集器型式规范》及编制说明
Ｑ Ｄ ３６１２０ 《 ／ Ｗ ．－０９ 电力用户用电信息采集系统通 Ｇ ７
信协议：主站与采集终端通信协议》及编制说明
Ｑ Ｄ ３６２２０ 《 ／ Ｗ ．－０９ 电力用户用电 Ｇ ７ 信息采集系统通
信协议： 集中器本地通信模块接口协议》 及编制说明
Ｑ ３ －０９《 Ｗ ７２０ 电力用户用电 ／Ｄ ７ Ｇ 信息采集系统安
全防护技术规范》及编制说明
Ｑ Ｗ ．－０９《 力用户用电 ／Ｄ ３８１ ０ 电 Ｇ ７ ２ 信息采集系统
设计导则：主站软件设计导则》及编制说明
一 ２一
１． ＧＷ ８２２０ 电力用户用电 ２ Ｑ ３ ．－０９《 ／Ｄ ７ 信息采集系统
设计导则：终端应用软件设计导则》及编制说明
１ Ｑ Ｗ ．－０９《 ３ ／ Ｄ ３８３２０ 电力用户用电 ． Ｇ ７ 信息采集系统
管理规范：采集终端建设管理规范》及编制说明
２． ＧＷ ０４２０ 电力用户用电信息采集系统 １ Ｑ ３ ．－０９《 ／Ｄ ８
管理规范：主站运行管理规范》及编制说明
电力用户用电信息采集系统工程建设实施方案
电力用户用电信息采集系统工程建设实施方案一、背景介绍电力用户用电信息采集系统是一个集数据采集、传输、处理、存储、应用于一体的系统，广泛运用于各个行业的用电管理中。
随着社会的不断发展，人们对于电力信息的获取和利用要求也不断提高，因此电力用户用电信息采集系统的建设对于提高用电管理水平和服务质量具有非常重要的意义。
本文档旨在提供针对该系统的工程建设实施方案，为相关部门的决策和实施提供参考。
二、建设目标1.实现全面、准确、及时地采集、传输、处理、存储用电信息，提高电力系统的管理效率和服务水平；2.提高电力用户管理的智能化、规模化水平，为用户提供更加满意、方便的服务；3.提高电力系统的可靠性、安全性；三、建设内容1. 数据采集采用现场数据采集设备，实现电量、电费、负荷曲线、电流电压等数据的采集。
同时，在用户配电箱或电缆管线上设置通讯设备，将采集的数据传输到数据处理中心，设备可与各种通讯接口实现数据传输。
2. 数据传输数据传输方式选择由以太网、RS-485、GPRS、CDMA等网络方式，采取网络通信技术实现数据的远程传输，使用SSL加密技术以确保数据传输的安全。
3. 数据处理数据处理中心采用先进的数据处理技术和算法，对采集的数据进行实时分析、处理和计算，并生成详细的报表，以便于监测和分析用电情况。
采用数据库系统实现对数据分析与检索。
4. 数据存储由于数据量较大，需要设计、规划相应的数据存储设施。
建议采用分层存储策略：一是采用缓存技术，二是采用闪存技术，三是采用硬盘技术，以满足数据存储的需求。
5. 数据应用数据采集中心将自动化处理的结果以图表、曲线、条形图等形式呈现。
另外，采集中心对数据进行分类归档和备份，以供后续的数据分析及使用。
四、建设流程1.方案设计在完成需求分析的基础上，制定详细的系统设计方案，包括硬件设备和软件系统的架构设计、接入层和计算逻辑层设计等。
2.施工根据方案设计，现场开展安装、布线等施工活动，如安装数据采集设备、通讯设备、数据处理设备等。
电力用户用电信息采集系统方案
能够实现不同协议之间的转换和适配，如RS485、RF 、NB-IoT等通讯协议之间的转换。
远程管理功能
能够接受主站系统的远程配置和管理，支持远程升级和 维护。
05
软件功能实现
数据采集功能实现
总结词
高效、实时、准确
详细描述
数据采集功能是电力用户用电信息采集系统的核心基础，通过高效、实时、准 确的采集技术，实现对电力用户用电信息的全面采集，为后续的数据处理、分 析以及监控提供准确的数据源。
04
硬件设备选型与配置
智能电表选型与配置
总结词
智能电表作为电力用户用电信息采 集系统的核心设备，需要具备高精 度、稳定可靠、易于维护等特点。
详细描述
智能电表应具备以下功能
计量和计费功能
能够准确计量和计费，支持预付费 、后付费等业务模式。
数据存储和传输功能
能够存储和传输用电数据，支持远程 抄表和数据传输。
电力用户用电信息采集系统方案
汇报人： 日期:
目录
• 引言 • 系统需求分析 • 系统总体设计 • 硬件设备选型与配置 • 软件功能实现 • 系统测试与优化 • 系统应用与推广
01
引言
背景介绍
社会用电需求增长
随着经济发展和人民生活水平的 提高，电力消费需求日益增长， 对用电信息采集系统的要求也越 来越高。
增强电网安全稳定性
用电信息采集系统可以对电网运行状态进行实时监测和预警，及时 发现和处理电网故障，增强电网的安全稳定性和可靠性。
系统建设目标
实现全面覆盖
提高数据质量
用电信息采集系统应覆盖所有电力用户， 包括居民、企业、公共事业单位等，确保 信息的全面和完整。
系统应能够准确、实时地采集和处理电力 用户的用电数据，提高数据的质量和可靠 性。
电力用户用电信息采集系统
三系统功能1、术语和定义1）电力用户用电信息采集系统是对电力用户的用电信息进行采集、处理和实时监控的系统，实现用电信息的自动采集、计量异常监测、电能质量监测、用电分析和管理、相关信息发布、分布式能源监控、智能用电设备的信息交互等功能。
包括5类用户和1个公变考核计量点：A类——大型专变用户B类——中小型专变用户C类——三相一般工商业用户D类——单相一般工商业用户E类——居民用户F类——公变考核计量点2）用电信息采集终端是对各信息采集点用电信息采集的设备，简称采集终端。
可以实现电能表数据的采集、数据管理、数据双向传输以及转发或执行控制命令的设备。
用电信息采集终端按应用场所分为专变采集终端、集中抄表终端（包括集中器、采集器）、分布式能源监控终端等类型。
3）专变采集终端专变采集终端是对专变用户用电信息进行采集的设备，可以实现电能表数据的采集、电能计量设备工况和供电电能质量监测，以及客户用电负荷和电能量的监控，并对采集数据进行管理和双向传输。
4）集中抄表终端集中抄表终端是对低压用户用电信息进行采集的设备，包括集中器、采集器。
集中器是指收集各采集器或电能表的数据，并进行处理储存，同时能和主站或手持设备进行数据交换的设备。
采集器是用于采集多个或单个电能表的电能信息, 并可与集中器交换数据的设备。
采集器依据功能可分为基本型采集器和简易型采集器。
基本型采集器抄收和暂存电能表数据，并根据集中器的命令将储存的数据上传给集中器。
简易型采集器直接转发集中器与电能表间的命令和数据。
5）分布式能源监控终端是对接入公用电网的用户侧分布式能源系统进行监测与控制的设备，可以实现对双向电能计量设备的信息采集、电能质量监测，并可接受主站命令对分布式能源系统接入公用电网进行控制。
2、系统功能➢数据采集根据不同业务对采集数据的要求，编制自动采集任务,并管理各种采集任务的执行，检查任务执行情况。
采集的主要数据项有电能量数据、交采数据、工况数据、电能质量统计数据、事件记录数据等。
电力用户用电信息采集----系统常用功能介绍
基本应用-数据采集管理
2.采集成功率
功能菜单：基本应用->数据采集管理->采集质量检查->采集成功率 功能描述：按供电单位、终端类型、终端厂家、用户类型、电表通讯类型、采集任 务统计查询某时段内采集成功率的情况，同时可以查看各个统计类型所对应的抄表数据 明细（成功率曲线、抄表数据清单、失败清单、成功率对比情况）
10
高级应用
高级应用功能包括：配变监测分析、线损统计分析、重点用户监测、问题交流平台、数据 修复、厂站应用分析、防窃电分析
配变监测分析
防窃电分析 厂站应用分析
高级应用
线损统计分析 重点用户监测
数据修复
问题交流平台
高级应用-重点用户监测
重点用户监测主要是对重点用户进行管理、监测，主要包括：重点用户管理、 重点用户监测、重点用户窃电分析、重点用户双回路对比分析。
15
高级应用-重点用户监测
4.重点用户双回路对比分析
功能菜单：高级应用->重点用户监测->双回路对比分析 功能描述：通过采集终端中的交流采样装置，在主站系统中对用户计量回路与参考回路 (保护回路或者一次侧回路)的用电差异进行比对分析，发现用户用电历史和窃电过程
16
高级应用-配变监测
配变监测主要包括：变压器负载分析、三相不平衡分析、电压越统计等功能。
35
有序用电-遥控跳闸
功能菜单：有序用电->有序用电任务执行->终端遥控->遥控操作 功能描述：遥控跳闸，根据实际的业务需要，按照有序用电方案，下发遥控跳闸或允许合闸 命令，控制用户开关。
36
有序用电-终端保电
功能菜单：有序用电->有序用电任务执行->终端保电->终端保电 功能描述：通过向终端下发保电投入命令，使得用户控制开关在设置的保电持续时间内不受 终端控制。向终端下发保电解除命令，使用户控制开关处于正常受控状态。
电力用户用电信息采集系统方案介绍
汇报人： 日期:
contents
目录
• 系统概述 • 系统架构设计 • 数据采集方案 • 数据传输方案 • 数据存储与处理方案 • 应用方案设计 • 系统建设与实施方案 • 系统运行维护方案
01 系统概述
背景介绍
电力用户用电信息采集系统是智能电 网的重要组成部分，旨在实现对电力 用户用电信息的实时采集、监控和管 理。
07 系统建设与实施 方案
系统建设阶段划分
需求分析阶段
对电力用户用电信息采集系统的需求进行 详细分析和评估，确定系统的目标、功能 和技术要求。
部署与实施阶段
将系统部署到现场，进行系统配置、数据 导入和用户培训等工作，确保系统顺利实 施。
设计阶段
根据需求分析结果，制定系统设计方案， 包括系统架构、模块设计、数据库设计等 。
系统建设内容
主要包括终端设备、通信网络、 主站系统、数据库及存储设备等 。
系统建设范围
覆盖所有电力用户，包括居民、 企业、公共事业单位等。
02 系统架构设计
系统总体架构
架构设计
电力用户用电信息采集系统的总体架 构设计应考虑系统的安全性、可靠性 、可扩展性和可维护性。
系统组成
总体架构包括数据采集层、数据传输 层、数据存储与处理层和应用层。
数据精度
数据的精度取决于所使用的设备、传输方式及数据处理算法等多种因素。一般来说，采用先进的设备 和高精度算法处理的数据，其精度会更高。为确保数据的可靠性，还需定期对设备进行校准和维护。
04 数据传输方案
数据传输方式及特点
电力线载波通信
利用电力线路作为信息传输通道 ，具有覆盖面广、可靠性高、成 本低等优点，但受限于传输速率
电力用户用电信息采集系统方案介绍
电力用户用电信息采集系统方案介绍随着社会进步和科技发展，电力系统已经成为现代化社会的重要基础设施之一。
为了保障正常的电力供应和提高电力系统的稳定性和运行效率，电力用户用电信息采集系统方案应运而生。
电力用户用电信息采集系统是一种用于采集电力用户用电行为信息的系统，其关键技术为电力用户用电信息采集技术。
该系统能够实时获取有关电力用户的用电信息，包括负荷、电能计量、电压、电流等参数。
通过采集电力用户的用电信息，可以帮助电力公司了解用户的用电需求，优化电力供应，提高电力系统的供电保障能力和服务水平。
电力用户用电信息采集系统的主要硬件组成包括采集装置、通信模块和数据管理平台。
采集装置是其核心组成部分，它主要负责采集电力用户用电信息。
通信模块用于将采集到的数据传输到数据管理平台，数据管理平台负责对采集到的数据进行处理和分析。
电力用户用电信息采集系统的软件部分包括操作系统、数据处理软件和数据可视化软件等。
操作系统为采集装置和数据管理平台提供良好的运行环境。
数据处理软件用于对采集到的数据进行处理和分析，为决策提供决策支持。
数据可视化软件则将采集的数据以图表、地图等形式直观展现，使得数据更加易于理解。
电力用户用电信息采集系统的实现过程主要有以下几个步骤：首先，确定采集装置的品牌和型号，并评估采集装置的性能指标，包括采集精度、采集速度、存储容量等。
其次，设计采集装置的电路结构和软件程序。
电路结构主要包括传感器、模拟转换器、数字转换器、微处理器等部分。
软件程序主要是针对特定的采集装置开发的，主要负责采集、处理和存储数据。
然后，选择通讯方式和协议。
通讯方式包括有线和无线通讯，无线通讯可以选择ZigBee、LoRa、GPRS等协议。
通讯协议是指采集装置和数据管理平台之间的数据传输协议，有MQTT协议、HTTP协议等。
最后，开发数据管理平台。
数据管理平台的功能包括数据处理、数据存储、数据分析和可视化。
采用云计算技术可以实现数据的共享和协作处理，提高采集数据的效率和精度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力用户用电信息采集系统方案介绍
1
第1章通信信道及接口
通信网络链接主站、采集传输终端、电能表,是信息交互的承载体。
通信网络的主要方式有光纤通信、230MHz无线通信、公网无线通信、载波通信等。
图 1. 远程、本地通信说明图
远程通信是指采集终端和系统主站之间的数据通信。
可分为
2
专网通信及公网通信。
本地通信是指采集终端和用户电能计量装置之间的数据通信,在本系统中主要集中器和采集器、集中器和电能表、采集器和电能表之间的通信。
1.1通信信道建设原则
通信通道的建设以满足系统需求为出发点,综合考虑技术成熟、实时性、通信安全、分布范围、系统可维护、工程建设简易、造价经济以及面向企业发展等因素,根据各网省公司的现实情况选择组件通信网络平台,为低压集抄系统提供稳定可靠的数据交互通道。
1)易于安装
指通信网络中相关的设备在初次安装、故障或周期轮换时,安装和参数配置的难易程度。
主要表现在各种设备的即插即拔特性和网络系统自适应能力上。
2)易于维护
指当系统应用需求发生变更时,计量仪表和系统维护的难易程度。
如因价格体系或结算周期发生变更时,造成的费率结构和冻结时间在线或离线调整。
3)系统兼容性
指对采集系统中各种采集和传输终端通信方式的兼容性,以及能够适应未来通信技术的不断发展。
3
4)标准化的接口
通信网络系统各个设备之间的互联接口应采用标准接插件或者是事实上的标准接插件。
5)一体化通信
通信网络系统是采集主站、采集终端、计量表计之间通信的载体,由于管理需求和用户性质的不同,三者之间能够采用的通信信道媒介差别很大,为保持主站系统的数据采集功能的专一性,建立一体化的通信机制,保证采集主站能够经过标准的统一的方式透明地和采集终端和计量表计通信。
6)经济性
通信网络系统在满足系统需求和立足长远发展的基础上,所选用的网络系统应该具有相对好的经济性。
为适应各种通信方式的需要在主站数据采集服务器和集中器之间建立一个通信平台。
通信平台以网桥的形式存在,综合处理转换采集服务器和远程通信网络之间的信息交换。
通信平台和主站采集服务器之间以IP网络方式相连接,通信平台经过处理转换之后根据远程网络情况采用适应的方式和集中器通信。
实现采集服务器和集中器之间的透明通信,屏蔽远程通信的通信方式差异。
采集服务器对集中器的寻址方式:在IP链路建立之后,以此为物理链路,按照集中器逻辑地址为目的地址进行寻址,通信平台根据
4
集中器逻辑地址选择对应的远程通信方式转发信息。
图 2. 通信平台示意图
1.2远程通信
远程通信可分为专网信道通信和公网信道通信。
专网信道是电力系统为满足自身通信需要建设维护的专用信道,可分为230MHz无线专网及光纤专网两大类。
230MHz无线专网使用国家无委会批准的电力负荷管理系统专用频点,其中有15组双工频点和10组单工频点。
光纤专网是指依据电力通信规划而建设的以光纤为信道的一种电力系统内部通信网络。
公网信道是相对于电力系统自身建设的专用信道而言的,它指的是使用或租用通信运营商建设的公共通信资源。
根据公网的分布特点和本系统的数据通信特点公网信道设计
5。
