tl494应用电路图
ATX电源用TL494制作的ATX开关电源控制电路图过流,过压,欠压保护详解
用TL494制作的ATX开关电源控制电路图过流，过压，欠压保护详解本开头电源控制电路采用TL494(有的电源采用KA7500B,其管脚功能与TL494相同,可互换)及LM339集成电路(以下简称494和339)｡494是双排16脚集成电路,工作电压7~40V｡它含有由{14}脚输出的+5V基准电源,输出电压为+5V(±0.05V),最大输出电流250mA;一个频率可调的锯齿波产生电路ATX电源的控制电路见图1｡控制电路采用TL494(有的电源采用KA7500B,其管脚功能与TL494相同,可互换)及LM339集成电路(以下简称494和339)｡494是双排16脚集成电路,工作电压7~40V｡它含有由{14}脚输出的+5V基准电源,输出电压为+5V(±0.05V),最大输出电流250mA;一个频率可调的锯齿波产生电路,振荡频率由{5}脚外接电容及{6}脚外接电阻来决定｡{13}脚为高电平时,由{8}脚及{11}脚输出双路反相(即推挽工作方式)的脉宽调制信号｡本例为此种工作方式,故将{13}脚与{14}脚相连接｡比较器是一种运算放大器,符号用三角形表示,它有一个同相输入端“+”;一个反相输入端“-”和一个输出端｡比较器同相端电平若高于反相端电平,则输出端输出高电平;反之输出低电平｡494内的比较放大器有四个,为叙述方便,在图1中用小写字母a､b､c､d来表示｡其中a是死区时间比较器｡因两个作逆变工作的三极管串联后接到+310V的直流电源上,若两个三极管同时导通,就会形成对直流电源的短路｡两个三极管同时导通可能发生在一个管子从截止转为导通,而另一个管子由导通转为截止的时候｡因为管子在转换时有时间的延迟,截止的管子已经转为导通了,但导通的管子尚未完全转为截止,于是两个管子都呈导通状态而形成对直流电源的短路｡为防止这样的事情发生,494设置了死区时间比较器a｡从图1可以看出,在比较器a的反相输入端串联了一个“电源”,正极接反相端,负极接494的{4}脚｡A比较器同相端输入的锯齿波信号,只有大于“电源”电压的部分才有输出,在三极管导通变为截止与截止转为导通期间,也就是死区时间,494没有脉冲输出,避免了对直流电源的短路｡死区时间还可由{4}脚外接的电平来控制,{4}脚的电平上升,死区时间变宽,494输出的脉冲就变窄了,若{4}脚的电平超过了锯齿波的峰值电压,494就进入了保护状态,{8}脚和{11}脚就不输出脉冲了｡494内部还有3个二输入端与门(用1､2､3表示)､两个二输入端与非门､反相器､T触发器等电路｡与门是这样一种电路,只有所有的输入端都是高电平,输出端才能输出高电平;若有一个输入端为低电平,则输出端输出低电平｡反相器的作用是把输入信号隔离放大后反相输出｡与非门则相当于一个与门和一个反相器的组合｡T触发器的作用是:每输入一个脉冲,输出端的电平就变化一次｡如输出端Q为低电平,输入一个脉冲后,Q变为高电平,再输入一个脉冲,Q又回到低电平｡比较器､与门､反相器､T触发器以及锯齿波振荡器及{8}脚､{11}脚输出的波形见图2｡339是四比较过流保护过压保护一､产生PW-OK信号PC主机要求各路电源稳定之后才工作,以保护各元器件不致因电压不稳而损坏,故设置了PW-OK信号(约的C比较器的输出端{14}脚为零电平｡另外,339的{1}脚低电平信号因D34的钳位作用,也使{14}脚为低电平,经R50和R63使{11}脚亦为低电平｡因此D比较器的输出端{13}脚为低电平,也就是PW-OK信号为低电平,主机不会工作｡开启主机时,通过人工或遥控操作闭合了与PS-ON相关的开关,PS-ON呈低电平,经R37使339的反相端{6}脚为低电平,B比较器{1}脚输出高电平,D35､D36反偏截止,A比较器的输出电平则由{5}脚与{4}脚的电平决定｡正常工作时,{5}脚电平低于{4}脚电平,{2}脚输出低电平,经R41送到494的{4}脚,使{4}脚的电平变为低电平,锯齿波振荡信号可以从死区时间比较器a输出脉冲信号,另一方面,振荡信号送到了PWM比较器b 的同相输入端,PWM比较器输出的脉冲信号的宽度,则是由494的{1}脚的电平(也就是负载的大小)与{16}脚的电平来决定｡PWM比较器输出的脉冲信号,最后经缓冲放大器放大后,从{8}､{11}脚输出脉冲信号,ATX电源向主机输出±5V､±12V､+3.3V电源｡此过程因C35的充电有数百毫秒的延时,但对主机开机并无影响｡494的{1}脚从+5V､+12V经取样电阻R15､R16得到电压,其电平略高于{2}脚电平,{3}脚输出高电平,经R48使339的{9}脚得到高电平,其电平高于{8}脚电平,因而{14}脚输出高电平,此电平经R50与基准+5V电源经R64共同对C39充电,经数百毫秒后,{11}脚电平升到高于{10}脚电平时,D比较器{13}脚输出高电平,此电平经R49反馈至{11}脚,维持{11}脚处于高电平状态,故{13}脚输出稳定的高电平PW-OK信号,主机检测到此信号后即开始正常工作｡关机时,主机内开关使PS-ON呈高电平,此时339的{6}脚电平高于{7}脚,{1}脚输出低电平,因二极管D34的钳位作用,{14}脚呈低电平,C39对C比较器及B比较器放电,很快{11}脚呈低电平,{13}脚输出低电平,即PW-OK信号呈低电平｡在339的{1}脚为低电平时,经D36使{4}臆脚为低电平,{2}脚输出高电平,经R41传送到494的{4}脚,但因C35电位不能突变,经数百毫秒的放电后方使494的{4}脚转为高电平,从而封锁正负脉冲的输出,主机进入待机状态｡上述的过程中,关机时C39和C35都要放电,但因放电时间常数不同,C39放电较快,故PW-OK信号先于各电源变成低电平,满足了主机关机的需要｡此外,关机时因各路输出电源的电解电容放电需要时间,也使PW-OK信号先于各电源回到低电平｡二､稳压494的{2}脚经R47与基准电压+5V相连,维持较好的稳定电压,而{1}脚则与取样电阻R15､R16与+5V､+12V相连接,正常的情况下,{1}脚电平与{2}脚电平相等或略高｡当输出电压升高时(无论+5V或+12V),{1}脚电平高于{2}脚电平,c比较器输出误差电压与锯齿波振荡脉冲在PWM比较器b进行比较使输出脉冲宽度变窄,输出电压回落到标准值,反之则促使振荡脉冲宽度增加,输出电压回升｡由于494内的放大器增益很高,故稳压精度很好｡从稳压的原理,我们可以得到ATX电源输出电压偏高或偏低的维修方法｡如果输出电压偏低,可在494的{1}脚对地并联电阻,或是把R47的电阻增大｡要是电源的输出偏高,则可在{2}脚对地并联电阻,也可以用增大R33或取下R69､R35来降低输出电压｡三､过流保护过流保护的原理是基于负载愈大,Q3､Q4集电极的脉冲电压也愈高,也即是R13(1.5kΩ)上的电压也愈高,从这里采样经D14整流和C36滤波,再经R54､R55并联电阻与R51､R56､R58等组成的分压电路送到494的{16}脚｡随着负载的加重,{16}脚的电平也随之上升,当超过{15}脚的电平时,误差放大器输出的误差电压促使调制脉冲的宽度变窄从而使负载电流减小｡另外,从R56､R58并联电阻获得的分压再经R52送到339的{5}脚,当{5}脚的电平超过{4}脚时,{2}脚即输出高电平送到494的{4}脚,494停止输出脉冲信号,终止±5V､±12V､+3.3V 电源的输出,达到过流及短路保护的目的｡需要说明的是:494的{16}脚电平的高低只能改变输出脉冲的宽度,但不影响494的{4}脚电平状态,而339的{5}脚电平一旦超过{4}脚的电平,339的{2}脚就送出高电平去封锁449的脉冲输出,终止±5V､±12V､+3.3V电源的输出,同时{2}脚的高电平经R59和二极管D39反馈到{5}脚,维持{5}脚处于高电平状态,此时若过载或短路状态消失,494的{4}脚仍维持高电平,±5V与±12V､+3.3V电源仍不能输出,只有切断交流市电的输入,再重新接通交流电,方可再次开机｡四､过压保护过电压保护由R17和稳压管Z02并联电路从+5V采样,经D37送到339的{5}脚｡若+5V电源由于某种原因升高,339的{5}脚电平也会随之升高,当超过{4}脚电平时,{2}脚即送出高电平去494的{4}脚,封锁±5V､±12V､+3.3V电源的输出,达到过电压保护的目的｡正常工作时,R17上的压降不大,Z02截止送到{5}脚的电压较低,若+5V电源的电压上升,使R17上的压降超过Z02的稳压值,Z02导通,+5V电源上升后的电压值全部加到339的{5}脚上,促使其快速封锁494脉冲的输出,以保护电源五､欠压保护欠压保护从-5V的D32及-12V处的R14取样,经R34和D37送到339的{5}脚｡若因某种原因使输出电压过低时,-12V及-5V电压的负值也会随之减小,也就是电压值上升,经R34及D37送往339的{5}脚使电平上升,339的{2}脚送出高电平到494的{4}脚,从而封锁449脉冲的输出,实现欠压保护｡二极管D32在导通时,其电压降与通过的电流基本无关,保持在0.6V~0.7V,于是-5V电压的减少量会全部传送到D32的负端,提高了欠压保护的灵敏度｡六､电源保护电路故障的维修从上面的叙述中可以了解到,各种保护电路最终都是通过控制339的{5}脚电平来控制494的{4}脚电平实现的｡正常工作时,339的{5}脚电平低于339的{4}脚电平,339的{2}脚输出低电平,使494的{4}脚呈低电平状态(约为0.25V)｡若339的{5}脚电平高于339的{4}脚电平,339的{2}脚输出高电平,于是494的{4}脚变为高电平,电源就进入了保护状态,终止各路电源的输出｡因此ATX电源出了故障,若电源的整流､滤波､逆变以及辅助电源均完好,则要检查339的{4}､{5}脚的电平｡若是{5}脚电平高于{4}脚的电平,表示电源进入了保护状态｡下一步则找出是什么原因使电源进入了保护状态｡可检查与339的{5}脚相连各支路另一端的电压是不是比{5}脚电压高,高出{5}脚电压的支路就是故障所在的支路｡另外,也可以用断开与{5}脚相连的一个个支路,若是断开某一条支路后{5}脚的电平正常了,那么故障就出在这一条支路上｡再沿着这条支路往下查,很快就可以把故障排除｡下面通过两个实例来加以说明｡1.一台SLPS-250ATXC电源的输出电压偏低｡空载下,+5V电源的电压只有+1.8V,其他各路电压也按比例同样下降｡电源是采用TL494及LM339集成电路的典型ATX电路｡检查494的{4}脚电压为+2.6V｡电路似乎处于保护状态｡但保护状态时各路输出的电压均应为零,而现在却是正常电压的三分之一,令人费解｡试着把494的第{4}脚接地,电源立即输出正常｡{4}脚接地就正常工作,说明494并未损坏,问题可能出在339以及有关的电路｡用万用表查339管脚的电压,当查到第{4}脚及{7}脚时,各路电源均正常了｡甚至只用一条表笔去碰{7}脚或{4}脚,也可使电源恢复正常工作｡这等于在{4}脚或{7}脚上加了一条“天线”,天线接收了外来信号电源就工作正常了!我试了试天线的长度,40厘米以下对电源不起作用,长度增加了,输出电压也随着增加,达到1米左右时,输出电压就正常了,494的{4}脚电压也恢复到0V｡但电源要用“天线”才能工作,说明还有故障未找到｡再检查339的{4}脚与{5}脚的电压,{5}脚电压为2.4V,{4}脚的电压为1.2V,输出端{2}脚的电压为2.9V｡(这部分电路见图3)｡但是339的{2}脚高电位,必须由{5}脚电位高于{4}脚的电位时才能产生,那{5}脚最初的高电位是怎么来的?把与{5}脚相连的各支路断开试一试｡在断开c支路以后,电源就正常了｡沿着D2往下找,最后在+3.3V电源处对地接一个1000μF的电容时,电源就正常了｡再检查+3.3V电源原来的滤波电容,发现已经失效｡更换电容后494的{4}脚电压恢复正常,用表笔去碰触339的{4}脚或{7}脚也不起作用,问题得到了解决｡为什么+3.3V电源的滤波电容失效会造成输出电压偏低?+3.3V电源在没有电容滤波时,输出的直流电源中含有很强的由逆变功率管输出的脉冲成分,通过D3及D2送到LM339的{5}脚,使{5}脚的电平高于{4}脚的电平,电源进入了保护状态｡从+20V 电源经R3､D1､R2和三个并联电阻到接地的支路中,三个电阻并联后的电阻值是2.43kΩ,再略去其他支路的影响,可以估算出{5}脚的电压大约是2.3V,因二极管D1的钳位作用,{2}脚输出电压只能在2.9V左右,经R1送到TL494的{4}脚,减去电阻R1的降压,494的{4}脚电压就是2.6V了｡在此电压下,494会输出较窄的脉冲,于是在空载下,+5V电源有约1.8V的电压输出｡解决的办法可在d支路中串联一个47kΩ的电阻,并把R2由3.9kΩ换成100kΩ就行了｡经这样处理后,不论是正常工作或是保护状态,各路电源的输出电压和各管脚的电压均正常了｡而R2电阻的改动,也不会影响电源的过载保护性能｡至此,电源的故障才完全得到了解决(爱好者手中若有SLPS-250ATXC电源,可参考此例加一个47kΩ电阻以提高电源的保护性能)｡为什么339的{4}脚加了天线会正常工作呢?这是{2}脚经D1反馈到{5}脚后,产生了轻微的高频寄生振荡｡{4}脚或{7}脚接了天线以后,破坏了电路的振荡条件,使{4}脚的电压升高,当超过{5}脚的电压时,{2}脚送出0V的低电平信号到494的{4}脚,电源就工作正常了｡同样,在D1支路中串联了47kΩ电阻后,增加了阻尼因数,破坏了电路的振荡条件,电源也就正常了｡此时若取下+3.3V电源处新加的电解电容,通电后,电源会立即进入保护状态,各路电源都没有输出｡2.一台新时代HY-ATX300电源,空载时输出电压正常,但不能带动负载｡检查494各个管脚的电压,发现{12}脚的电压只有10V,这是造成不能带动负载的原因｡在辅助电源逆变变压器T3的初级线圈1加上16.5V的高频电压,测得次级+5VSB挡线圈3的电压是0.9V,向494集成电路{12}脚供电线圈4的电压为1.5V,约是+5VSB挡线圈电压的 1.7倍｡电源的+5VSB电源是直接从线圈3经整流和滤波后得到,+5VSB电源的稳压则是借助WD431稳压集成电路和光电耦合器反馈回逆变三极管得到的,如图4所示｡由此可以算出线圈4的电压为5×1.7=8.5V,因负载较轻,经电容滤波后的电压就是10V左右了｡由此说明T3脉冲变压器线圈4的匝数少了｡拆开T3变压器,得到各绕组的匝数为:初级2×110匝;反馈绕组10匝;+5VSB绕组12匝;绕组4的匝数是8匝｡重新绕制绕组4,把匝数由原来的8匝增加到20匝,其余绕组的匝数不变｡绕好后上机实验,494集成电路{12}脚的电压上升到17V,电源的输入功率可达130W,故障排除｡从故障现象看,可能是工厂生产时将变压器装错了｡。
利用TL494组成的400W大功率稳压逆变器电路
利用TL494组成的400W大功率稳压逆变器电路。
它激式变换部分采用TL494，VT1、VT2、VD3、VD4构成灌电流驱动电路，驱动两路各两只60V/30A的MOS FET开关管。
如需提高输出功率，每路可采用3～4只开关管并联应用，电路不变。
TL494在该逆变器中的应用方法如下：第1、2脚构成稳压取样、误差放大系统，正相输入端1脚输入逆变器次级取样绕组整流输出的15V直流电压，经R1、R2分压，使第1脚在逆变器正常工作时有近4.7～5.6V取样电压。
反相输入端2脚输入5V基准电压(由14脚输出)。
当输出电压降低时，1脚电压降低，误差放大器输出低电平，通过PWM电路使输出电压升高。
正常时1脚电压值为5.4V，2脚电压值为5V，3脚电压值为0.06V。
此时输出AC电压为235V(方波电压)。
第4脚外接R6、R4、C2设定死区时间。
正常电压值为0.01V。
第5、6脚外接CT、RT设定振荡器三角波频率为100Hz。
正常时5脚电压值为1.75V，6脚电压值为3.73V。
第7脚为共地。
第8、11脚为内部驱动输出三极管集电极，第12脚为TL494前级供电端，此三端通过开关S控制TL494的启动/停止，作为逆变器的控制开关。
当S1关断时，TL494无输出脉冲，因此开关管VT4～VT6无任何电流。
S1接通时，此三脚电压值为蓄电池的正极电压。
第9、10脚为内部驱动级三极管发射极，输出两路时序不同的正脉冲。
正常时电压值为1.8V。
第13、14、15脚其中14脚输出5V基准电压，使13脚有5V高电平，控制门电路，触发器输出两路驱动脉冲，用于推挽开关电路。
第15脚外接5V电压，构成误差放大器反相输入基准电压，以使同相输入端16脚构成高电平保护输入端。
此接法中，当第16脚输入大于5V的高电平时，可通过稳压作用降低输出电压，或关断驱动脉冲而实现保护。
在它激逆变器中输出超压的可能性几乎没有，故该电路中第16脚未用，由电阻R8接地。
12V10A开关电源TL494电路图纸
12V10A开关电源TL494电路图纸

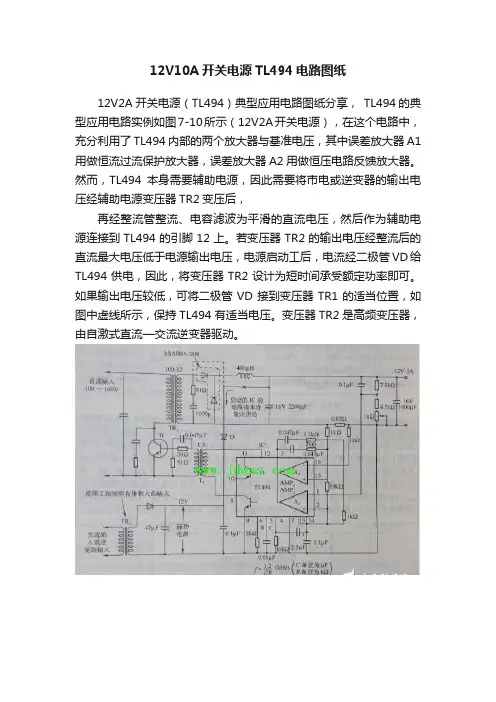

12V2A开关电源（TL494）典型应用电路图纸分享，TL494的典型应用电路实例如图7-10所示（12V2A开关电源），在这个电路中，充分利用了TL494内部的两个放大器与基准电压，其中误差放大器A1用做恒流过流保护放大器，误差放大器A2用做恒压电路反馈放大器。
然而，TL494本身需要辅助电源，因此需要将市电或逆变器的输出电压经辅助电源变压器TR2变压后，
再经整流管整流、电容滤波为平滑的直流电压，然后作为辅助电源连接到TL494的引脚12上。
若变压器TR2的输出电压经整流后的直流最大电压低于电源输出电压，电源启动工后，电流经二极管VD给TL494供电，因此，将变压器TR2设计为短时间承受额定功率即可。
如果输出电压较低，可将二极管VD接到变压器TR1的适当位置，如图中虚线所示，保持TL494有适当电压。
变压器TR2是高频变压器，由自激式直流—交流逆变器驱动。
tl494应用电路讲解
tl494应用电路讲解TL494是功能非常完善的PWM驱动电路,对于一般的应用已经绰绰有余了.本文将简单的说说两种应用电路.大家可以对照电路自己选简单应用或带保护功能的应用方案.TL494应用电路这个算是最简单的应用了:屏蔽了两个误差放大器的功能,但缓启动,死区功能还是保留的.一般应用效率最高,非常稳定.1:按手册要求两个误差放大器屏蔽的话要求误差放大器输入端正极要求接地(图中1脚和16脚通过1K的电阻接地了),误差放大器输入端负极要求接高电位(2脚和15脚是接入了14脚的5V基准端了).注意下TL494的14脚是个5V输出的精密稳压电源,好多应用都是从这个基准端取样的.这样TL494的1脚2脚15脚16脚再加上3脚(3脚是两个误差放大器的输出汇总端,因为屏蔽了两个误差放大器就不去考虑3脚了)的功能就不去用它了.2:TL494的4脚是死区控制端,电压输入0-4V的话可使占空比从最大到关闭是为止(45%-0%).4脚直接接地的话占空比是最大了(不过放心厂家已经在集成电路部做好了合适的死区电路,4脚就是直接接地也留有死区).在上图种就是利用4脚接入C1和R1的中间,电容正极接14脚的5V基准电位,通过R1给电容充电,这样开机后4脚开始是5V的电位到电容充满电后4脚变0V(真好完成占空比从0%到最大)整个缓启动的时间长短就C1和R1的时间常数决定(加大电阻或电容缓启动时间变长反之就短了).3:5脚6脚是决定振荡频率的,公式是F=1.1/(R*C)注意下整个频率算出来是单端应用的频率,如果推挽应用的话还要除以二.这里一起把TL494单端应用和推挽应用的方式也讲下:TL494的13脚决定了工作方式,13脚接地的话是单端应用如果接14脚5V输出端就是推挽应用了.上图接的是14脚就是推挽应用.4:TL494的7脚是电源地,12脚是正极电源输入端接7-40V均可.5:TL494的8脚,9脚,10脚,11脚是部的三极管输出脚,因为TL494的输出电流比较大,驱动场管的话直接加外接释放管后就可以驱动比较大电流的场管了,所以像上图那样做几百到上千瓦功率均可.这样TL494的最简单的应用电路就讲完了,搭这个电路才几个元件.但主要的功能已经都涵盖了.明天接着说TL494两个误差放大器的应用使TL494能完成限流,稳压和防反接功能.接着看下面的图:TL494应用电路这是个带稳压和限流的图纸,只是在第一幅图上增加了两个两个误差放大器的应用(一个限流保护用,一个稳压用).TL494两个误差放大器允许独立使用,但独立使用时要和tl494的3脚接好RC网络,上图中的c6和c7就起这个作用.1:上图中稳压功能的实现是利用其中一个误差放大器的1脚和2脚实现的(两个误差放大器可以互换使用).因为误差放大器的2脚是通过R3接入TL494的14脚(5V基准电压端)那么2脚电位就固定在5V了,那么1脚电位也必须要5V保持稳定状态.上图中WR1就是根据设定高压输出电压的需要,电阻分压后微调分压使TL494的1脚保持5V电位.这样输出电压出现变化时必然使TL494的1脚电位发生变化,1脚的电位微小变化就使误差放大器控制PWM自动调整脉宽,在线性围把TL494的1脚拉回到5V(也就是高压回到原先设定的电压上),这样就完成稳压的要求了.2:限流保护功能的实现.上图中基准电压通过R4和R6分压,使15脚的电位在(5V*R6)/R4=0.4v ,但另一个误差放大器因为16脚接地了.这路误差放大器在核定的电流工作时不起作用.只有当上图的取样电阻R10电流到20A时,R10的左端电位相对地电位变成20A*0.02欧姆=-0.4V.这时TL494的15脚电位就升高到和16脚电位相同(同时变0伏)误差放大器开始工作,如果R10上的电流继续增加就通过PWM减少占空比直到完全关闭输出,正常工作的条件必须维持15脚的电位大于0伏.这样两个误差放大器分别完成了过流和稳压功能,保证了电路的安全稳定状态.自己可以按自己手头的元件通过调整R3,R4,R6,R10,和TL494一脚的分压电阻设定自己需要的高压和设定的保护电流(只需计算到上面的两个公式就行了).另外TL494的误差端有非常高的阻抗和灵敏度(只要误差端输入相差几个MV就可以使脉宽从0%变化到45%),误差输入端的电阻可以大围的选择.接着讲取样电阻R10的代替,这个电阻比较难找(不过电瓶车电机控制器上基本都带有一个这样的电阻,直径1.5MM长15MM左右,阻值在0.01欧姆左右).应用场管驱动的功率电路中防止电源反接是非常重要的一环.现在的场管只要是低耐压的阻都很小.这是网上下的一幅截图,设计的比较巧妙:TL494应用电路R3提供场管的开启电压,R4和C1起到电流缓冲作用.网上介绍很多了,电瓶输入电压接反的话几乎不会有电流通过.接入正确的话,等效一个小阻的电阻串联其中.阻由所选的场管决定,比如IRF3025是0.008欧姆两个并联就等效一个0.004欧姆的电阻了.将这个电路的S.D两极代替电阻R10这样就变成限流100A的电路了.考虑不需要这么大的电流就把R4和R6的分压取在0.2V,(4.7k和220)这样限制电流在50A左右.实际做二图时,L1可以取消,并且在电瓶正负极可以不接滤波电容,有极性的电解万一反接还是要爆的,但R10后必须按10A电流并一个2000UF的电解的要求并些高频电解(细高形状的电解).第二图只要1脚直接接地就变成开环应用电路了(最大脉宽工作).附个PCB的图样尺寸35X35MM:TL494应用电路(20和19两个焊盘要连接起来)接下来会继续介绍第二图高压隔离的光电稳压应用,最终让高压稳定在数百至上千伏,整机的空载电流70MA左右.续:前辈“思思”发过SG3525高压光电隔离稳压的图,其实这种稳压已经可以很好的满足PWM的稳压要求了.我前面提到过TL494的误差端是非常灵敏的,如果所有元件都工作在线性状态,误差端只要检测到几MV到数10MV的变化,就可以控制输出高压从0V变化到最高电压.简单应用是:利用高压直接串联电阻使光耦发射端工作在合适的线性电流围就可以在光耦接受端取到合适的反馈电压供误差端比较了.有点麻烦的是,输出端电压如果不高的话相对电压变化反应迅速些,并且串联光耦的电阻也不必消耗很大的功耗(一般的光耦必须在数MA到数10MA才会进入线性态).假如在比较高的输出电压下还是用电阻限流的话哪限流电阻上消耗功率会比较大(输出1000v,光耦电流3MA 就的3W左右了).解决的途径有好多种可以用晶体管基极取样驱动光耦,也可以用常用的TL431比较输入端取样驱动光耦.这样高压端只要输入几UA或几十UA就可以了.续:下面这部分就笼统的解说下,PWM电路稳压比较麻烦.一般原则能不用就不用,要用的话可以采取下面的方案: TL431和PC817的应用在网上介绍的比较详细.对于特别高的电压取样,可以把TL431的输入端(1脚)分压取样和TL431阴极(3脚)光耦驱动端的供电分开处理(这里另加个隔离的12V绕组简单稳压供电).取样端地和12V绕组共地接TL431的阳极(2脚).通过光耦隔离的信号变化反馈给TL494的稳压误差端就完成隔离稳压功能了.我自己的稳压反馈处理是没用到TL494的误差输入端,而是利用TL494的3脚处理PWM的.因为有资料查到用3脚处理稳压反馈信号比误差端处理更稳定.下面有好多朋友搭电路会碰到各种奇怪的问题,简单说下注意的地方:一:TL494电源滤波很重要,二:尽量和功率地分开走线.TL494的地线走线最好也是以下列方法走线8550地-TL494地(7脚)-振荡地-误差地这么走线.另外驱动功率场管的连线越短越好.做好这些细节一般就不会出什么问题了.如果还出现推挽两边发热不一致就是变压器没绕好.关注下84帖,在三脚上加个接地电容试下容量0.1U就行了.有这个电容似乎能大大改善波形.。
tl494的直流12v逆变220v交流电路图
采用TL494的400W直流12V转交流220V逆变器电路图目前所有的双端输出驱动IC中，可以说美国德克萨斯仪器公司开发的TL494功能最完善、驱动能力最强，其两路时序不同的输出总电流为SG3525的两倍，达到400mA。
仅此一点，使输出功率千瓦级及以上的开关电源、DC/DC变换器、逆变器，几乎无一例外地采用TL494。
虽然TL494设计用于驱动双极型开关管，然而目前绝大部分采用MOSFET开关管的设备，利用外设灌流电路，也广泛采用TL494。
其内部电路功能、特点及应用方法如下：A.内置RC定时电路设定频率的独立锯齿波振荡器，其振荡频率fo（kHz）=1.2/R（kΩ）·C （μF），其最高振荡频率可达300kHz，既能驱动双极性开关管，增设灌电流通路后，还能驱动MOSFET开关管。
B.内部设有比较器组成的死区时间控制电路，用外加电压控制比较器的输出电平，通过其输出电平使触发器翻转，控制两路输出之间的死区时间。
当第4脚电平升高时，死区时间增大。
C.触发器的两路输出设有控制电路，使Q1、Q2既可输出双端时序不同的驱动脉冲，驱动推挽开关电路和半桥开关电路，同时也可输出同相序的单端驱动脉冲，驱动单端开关电路。
D.内部两组完全相同的误差放大器，其同相输入端均被引出芯片外，因此可以自由设定其基准电压，以方便用于稳压取样，或利用其中一种作为过压、过流超阈值保护。
E.输出驱动电流单端达到400mA，能直接驱动峰值电流达5A的开关电路。
双端输出脉冲峰值为2×200mA，加入驱动级即能驱动近千瓦的推挽式和桥式电路。

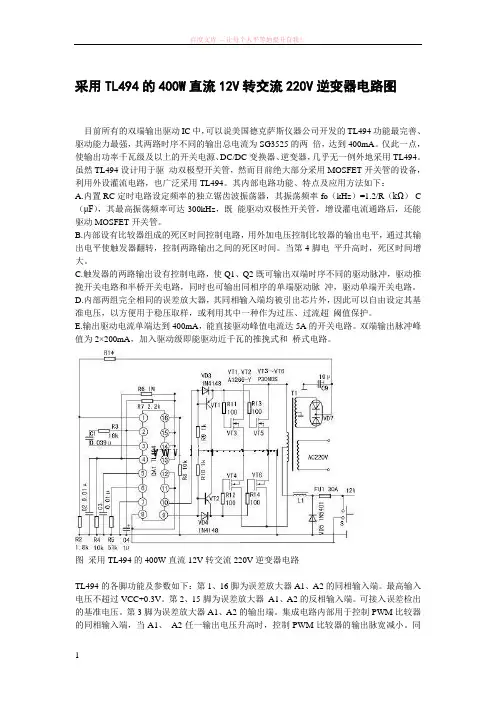

图采用TL494的400W直流12V转交流220V逆变器电路TL494的各脚功能及参数如下：第1、16脚为误差放大器A1、A2的同相输入端。
最高输入电压不超过VCC+0.3V。
第2、15脚为误差放大器A1、A2的反相输入端。
可接入误差检出的基准电压。
第3脚为误差放大器A1、A2的输出端。
TL494脉宽调制控制电路
TL494脉宽调制控制电路TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。
TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。
其主要特性如下：主要特征集成了全部的脉宽调制电路。
片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。
内置误差放大器。
内止5V参考基准电压源。
可调整死区时间。
内置功率晶体管可提供500mA的驱动能力。
推或拉两种输出方式。
TL494外形图TL494引脚图工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。
功率输出管Q1和Q2受控于或非门。
当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。
当控制信号增大，输出脉冲的宽度将减小。
参见图2。
TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。
死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。
当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。
脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V 变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。
两个误差放大器具有从-0.3V到（Vcc-2.0）的共模输入范围，这可能从电源的输出电压和电流察觉得到。
误差放大器的输出端常处于高电平，它与脉冲宽度调制器的反相输入端进行“或”运算，正是这种电路结构，放大器只需最小的输出即可支配控制回路。
[说明]TL494制作的400W大功率稳压逆变器电路图
![[说明]TL494制作的400W大功率稳压逆变器电路图](https://img.taocdn.com/s3/m/59dd77c5a5e9856a571260c1.png)
[说明]TL494制作的400W大功率稳压逆变器电路图TL494制作的400W大功率稳压逆变器电路图目前所有的双端输出驱动IC中，可以说美国德克萨斯仪器公司开发的TL494功能最完善、驱动能力最强，其两路时序不同的输出总电流为SG3525的两倍，达到400mA。
仅此一点，使输出功率千瓦级及以上的开关电源、DC/DC变换器、逆变器，几乎无一例外地采用TL494。
虽然TL494设计用于驱动双极型开关管，然而目前绝大部分采用MOS FET开关管的设备，利用外设灌流电路，也广泛采用TL494。
为此，本节中将详细介绍其功能及应用电路。
其内部方框图如图3所示。
其内部电路功能、特点及应用方法如下:A.内置RC定时电路设定频率的独立锯齿波振荡器，其振荡频率fo(kHz)=1.2/R(kΩ)?C(μF)，其最高振荡频率可达300kHz，既能驱动双极性开关管，增设灌电流通路后，还能驱动MOS FET开关管。
B.内部设有比较器组成的死区时间控制电路，用外加电压控制比较器的输出电平，通过其输出电平使触发器翻转，控制两路输出之间的死区时间。
当第4脚电平升高时，死区时间增大。
C.触发器的两路输出设有控制电路，使Q1、Q2既可输出双端时序不同的驱动脉冲，驱动推挽开关电路和半桥开关电路，同时也可输出同相序的单端驱动脉冲，驱动单端开关电路。
D.内部两组完全相同的误差放大器，其同相输入端均被引出芯片外，因此可以自由设定其基准电压，以方便用于稳压取样，或利用其中一种作为过压、过流超阈值保护。
E.输出驱动电流单端达到400mA，能直接驱动峰值电流达5A的开关电路。
双端输出脉冲峰值为2×200mA，加入驱动级即能驱动近千瓦的推挽式和桥式电路。
TL494的各脚功能及参数如下:第1、16脚为误差放大器A1、A2的同相输入端。
最高输入电压不超过Vcc+0.3V。
第2、15脚为误差放大器A1、A2的反相输入端。
可接入误差检出的基准电压。
由TL494组成的电动车控制器电路图
由TL494组成的电动车控制器电路图由TL494组成的电动车控制器电路201108-29传感器LM1042在汽车中的应用电路查看: 134 评论(0)传感器LM1042在汽车中的应用电路LM1042在汽车中的应用电路如图所示。
电源取自12V蓄电池。
利用油压开关S1来选择探头。
在汽车点火时S1闭合，通过风将第8脚拉成低电平，选择探头1测量油箱中的液位。
发动机开始工作后S1就断开，U 经过VD1把第8脚拉成高电平，改由辅助探头2测量液位。
即使发动机失速，C5使第8脚仍保持高电平，能禁止探头1测量。
HL为油压报警灯。
VD2可防止电源的极性接反。
RP1用来调整探头的工作电流，使I=200mA。
RP2用以校准每次测量的持续时间。
闭合S2时，COSC被短路，选择单次测量模式。
断开S2时选择重复测量模式。
如需改变A4的电压增益，可沿图中的虚线接入电阻R7。
数字电压表接在Uo2端与Uo1之间，利用R5、C6可滤除仪表输入端的高频干扰。
201108-29传感器LM1042在汽车中的应用电路查看: 134 评论(0)传感器LM1042在汽车中的应用电路LM1042在汽车中的应用电路如图所示。
电源取自12V蓄电池。
利用油压开关S1来选择探头。
在汽车点火时S1闭合，通过风将第8脚拉成低电平，选择探头1测量油箱中的液位。
发动机开始工作后S1就断开，U 经过VD1把第8脚拉成高电平，改由辅助探头2测量液位。
即使发动机失速，C5使第8脚仍保持高电平，能禁止探头1测量。
HL为油压报警灯。
VD2可防止电源的极性接反。
RP1用来调整探头的工作电流，使I=200mA。
RP2用以校准每次测量的持续时间。
闭合S2时，COSC被短路，选择单次测量模式。
断开S2时选择重复测量模式。
如需改变A4的电压增益，可沿图中的虚线接入电阻R7。
数字电压表接在Uo2端与Uo1之间，利用R5、C6可滤除仪表输入端的高频干扰。
201108-29传感器LM1042在汽车中的应用电路查看: 124 评论(0)传感器LM1042在汽车中的应用电路LM1042在汽车中的应用电路如图所示。
TL494降压电路
题目：输入20V，输出5V，电流1A。
采用TL494芯片实现降压电路，芯片内部框图如下，下面简单介绍内部工作原理：5、6脚接RC控制振荡器频率，计算公式：f=1.1/（R*C）；5脚输出锯齿波，死区比较器内部包含120mV 的输入偏置能把最小输入死区时间控制再锯齿波前4%的周期左右。
这样若4脚接地，最大占空比为96%，接参考电平时为48%，通过在4脚加固定电压可增加更多死区时间，电压范围是0-3.3V，在PWM比较器中，由两个误差放大器和反馈输入控制，振荡器的锯齿波加到0.7V上（因为两个比较器有二极管约0.7V的压降），同正端比较，当误差放大器输出高电平时，则经过二极管降压同负端比较，当大于锯齿波时，PWM比较器输出高电平，开关管关闭，占空比降低。
3脚反馈输入，加斜坡补偿，两个低压锁定保护电路，Vcc低于5V时，开关管关闭，基准电压低于3.5V时，开关管关闭。
D触发器上图有一点错误，输出的Q和Q~不应连在一起，Q出来的黑点应去掉，当13脚接高电平时，触发器才有作用，两个与门交替导通，则两个三极管Q1和Q2交替导通，当13脚接地时，触发器不再对有影响，开关管由四输入的或门控制。
8、11脚为集电极接Vcc，Q1、Q2可并联使用，此时13脚必须接地，禁止双稳触发。
内部5V基准电压，提供10mA负载电流。
降压电路图原理，将快速导通的晶体管置于输出和输入之间，通过调节通断占空比来控制输出直流电压的平均值。
Q导通时，输入端电源通过开关管及电感对负载供电，传递能量，电容相当于恒压源，滤波的作用。
Q关断时，电感L储存的能量通过续流二极管D形成回路，对负载R继续供电，保证负载获得连续的电流。
∗T on 把电感L看作一个理想电感加一个电阻，导通时Q的电流I=(V1−V DS−I L∗R L)−V oL∗T off。
闭合时C的电流I=V o+(V d+I L∗R L)L；L的电压和输入电流的关系V L=L∗didt电路图如上，对电路图简化，阐述原理，通过开关管Q1的导通和截至，控制电容的充放电。
TL494
TL494制作的400W大功率稳压逆变器电路图目前所有的双端输出驱动IC中，可以说美国德克萨斯仪器公司开发的TL494功能最完善、驱动能力最强，其两路时序不同的输出总电流为SG3525的两倍，达到400mA。
仅此一点，使输出功率千瓦级及以上的开关电源、DC/DC变换器、逆变器，几乎无一例外地采用TL494。
虽然TL494设计用于驱动双极型开关管，然而目前绝大部分采用MOS FET开关管的设备，利用外设灌流电路，也广泛采用TL494。
为此，本节中将详细介绍其功能及应用电路。
其内部方框图如图3所示。
其内部电路功能、特点及应用方法如下：A.内置RC定时电路设定频率的独立锯齿波振荡器，其振荡频率fo(kHz)=1.2/R(kΩ)·C(μF)，其最高振荡频率可达300kHz，既能驱动双极性开关管，增设灌电流通路后，还能驱动MOS FET开关管。
B.内部设有比较器组成的死区时间控制电路，用外加电压控制比较器的输出电平，通过其输出电平使触发器翻转，控制两路输出之间的死区时间。
当第4脚电平升高时，死区时间增大。
C.触发器的两路输出设有控制电路，使Q1、Q2既可输出双端时序不同的驱动脉冲，驱动推挽开关电路和半桥开关电路，同时也可输出同相序的单端驱动脉冲，驱动单端开关电路。
D.内部两组完全相同的误差放大器，其同相输入端均被引出芯片外，因此可以自由设定其基准电压，以方便用于稳压取样，或利用其中一种作为过压、过流超阈值保护。
E.输出驱动电流单端达到400mA，能直接驱动峰值电流达5A的开关电路。
双端输出脉冲峰值为2×200mA，加入驱动级即能驱动近千瓦的推挽式和桥式电路。
TL494的各脚功能及参数如下：第1、16脚为误差放大器A1、A2的同相输入端。
最高输入电压不超过Vcc+0.3V。
第2、15脚为误差放大器A1、A2的反相输入端。
可接入误差检出的基准电压。
第3脚为误差放大器A1、A2的输出端。
集成电路内部用于控制PWM比较器的同相输入端，当A1、A2任一输出电压升高时，控制PWM比较器的输出脉宽减小。
