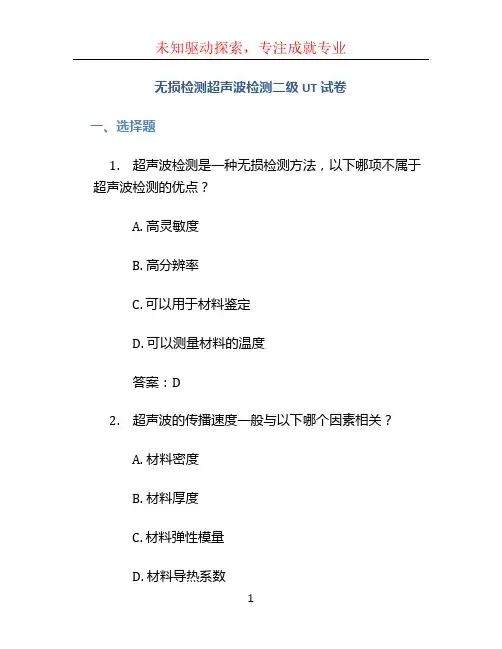

无损检测人员II级超声检测基础理论试卷(含答案)

无损检测超声波检测二级UT试卷

无损检测超声波检测二级UT试卷一、选择题1.超声波检测是一种无损检测方法，以下哪项不属于超声波检测的优点？A. 高灵敏度B. 高分辨率C. 可以用于材料鉴定D. 可以测量材料的温度答案：D2.超声波的传播速度一般与以下哪个因素相关？A. 材料密度B. 材料厚度C. 材料弹性模量D. 材料导热系数答案：C3.超声波检测中，通常采用的传感器是什么类型？A. 电容式传感器B. 声导管式传感器C. 压电式传感器D. 磁性式传感器答案：C4.超声波检测中，以下哪个信号是常用的？A. 声脉冲信号B. 电脉冲信号C. 光脉冲信号D. 磁脉冲信号答案：A5.超声波检测中，以下哪个参数与声束角度相关？A. 声束深度B. 声束宽度C. 声束能量D. 声束频率答案：B二、填空题1.超声波检测中，垂直入射的超声波与界面发生______________。

答案：反射2.超声波检测中，超声波沿材料传播的速度一般__________。

答案：不变3.超声波检测中，干涉信号的产生与超声波的_____________有关。

答案：波长4.超声波检测中，______________可以用来测量材料的厚度。

答案：回声信号5.超声波检测中，______________表示超声波在材料中传播的距离。

答案：行程三、简答题1.请简要说明无损检测的概念和意义。

答：无损检测是一种通过对材料或构件进行检测，不破坏材料本身的一种检测方法。

它可以有效地检测材料或构件中的缺陷、损伤或异物，并可以评估其性能和可靠性。

无损检测的意义在于保障材料和构件的质量，提高产品的安全性和可靠性，降低事故和故障的发生率，节约维修和更换成本，以及减少资源的浪费。

2.请简要介绍超声波检测的基本原理。

答：超声波检测是利用超声波在材料中传播的特性进行缺陷检测的方法。

它的基本原理是通过发射超声波脉冲，并接收由材料中缺陷反射或散射的超声波信号，通过分析信号的特征来确定材料中的缺陷位置、大小和性质。

无损检测Ⅱ级人员超声(UT)锻件门类专业知识试题及详解

前言本次试题为从网上搜集，结合对学会考题的回忆，是针对GB/T 6402—2008钢锻件超声检测方法进行编写的二级考证人员试题。

全篇采用Word 2003软件进行编辑，所有公式采用公式编辑器进行书写，我已经获得中国机械工程学会无损检测学会认可的无损检测超声波（UT）锻件、板、型材（F、P）、管子、管道（T）、铸件（C）二级证书，在培训学习期间，我也参加了焊缝的培训。

由于本人能力有限，对个别题目解释不是很到位，希望能与有识之士一起探讨，共同完成本试题编写工作。

在这里，希望能够对你的学习有所裨益！无损检测Ⅱ级人员超声（UT）锻件门类专业知识试题选择题，选择答案，请将你认为正确选项的序号字母填入试题之后的括号内，每个试题只有一个正确选项。

1．底面多次回波法，主要用于哪种场合（D）A．依据多次底面回波的变化，判断工件有无缺陷的方法中B．厚度不大、形状简单、检测面与底面平行的工件检测C．双方明确：缺陷检出的灵敏度低于缺陷回波法D．以上全部答案及解析：D 依据底面回波次数，判断试件有无缺陷和缺陷严重程度的探伤方法，称为底面多次回波法。

主要用于：①缺陷回波法不便实施，要求检出灵敏度较低的场合。

②工件厚度不大，形状简单，探测面与底面平行的场合③有时，作为辅助手段配合缺陷回波法或底面回波高度法判定缺陷情况。

缺陷回波法：根据屏幕显示的波形，对缺陷进行分析判断的方法，以回波传输时间定为，回波幅度定量。

多次底波法用于薄的、检测面与底面平行的工件，灵敏度低。

2．按JB/T 4730-2005标准规定：对钢板进行超声波横波检测时，发现缺陷判为不合格的条件是（C）A．等于或超过距离-波幅曲线的任何缺陷信号B．超过距离-波幅曲线的任何缺陷信号，再以纵波做辅助检测，按纵波检测规定不合格C．超过或等于距离-波幅曲线的任何缺陷信号，再以纵波做辅助检测，按纵波检测规定不合格D．等于或超过距离-波幅曲线的任何缺陷信号,再以纵波做辅助检测，发现为危险性缺陷答案及解析：C 依据JB/T4730.3-2005承压设备无损检测第3部分附录B （规范性附录）承压设备用钢板超声横波检测—6B 验收标准，等于或超过距离-波幅曲线的任何缺陷信号，均认为是不合格的。

无损检测二级考试题库

无损检测二级考试题库一、选择题1. 下列哪一种探伤方式是通过材料的透磁性差异来检测缺陷的？A. 超声波探伤B. X射线探伤C. 磁粉探伤D. 电磁法探伤2. 在超声波探伤中，以下哪一种是探测传统专家分层的标志？A. 反射信号B. 穿透信号C. 穿透背面回声D. 吸收声3. 对于焊缝的探伤，以下哪项是正确的？A. 仅需要进行视觉检测即可B. 仅需使用超声波探伤C. 需要综合多种方法进行检测D. 可使用一种探伤方法完成检测4. 以下哪一种方法可用于检测塑料制品中的裂纹？A. X射线探伤B. 超声波探伤C. 磁粉探伤D. 红外热像仪5. 超声波传播速度的大小与材料的哪一种性能有关？A. 密度B. 强度C. 热导率D. 硬度二、判断题1. 显微硬度计是微区硬度测试的常用仪器。

*对2. 电磁法探伤只能检测金属材料的表层缺陷。

*错3. 对于巨大轴类零件的超声波全波方向探测，只需要在表面选用一个探头进行探测就可以。

*错4. 机械车削机床上的零件进行观察时，只需要用裸眼即可。

*错5. 用波形衍射法检查表面裂纹时，只需正确拍摄波形即可不用分析比较。

*错三、问答题1. 超声波探伤的优点及适用范围是什么？答：超声波探伤具有成本低、无损检测效果好、检测速度快等优点，适用于金属、非金属材料的缺陷检测，尤其是对焊接接头、铸件、锻件等材料的检测效果显著。

2. 请简要描述磁粉探伤的原理及适用范围。

答：磁粉探伤是一种利用磁感应线圈或磁电池在试件表面产生磁场，通过铁磁材料表面的裂纹或其他线状缺陷对磁粉吸附的定性与定量检验方法。

适用于发动机零部件、轴类零件等的裂纹探伤。

3. 电磁法探伤的适用范围有哪些？答：电磁法探伤适用于检测各种尺寸材料的表层裂纹、母线对粗长裂纹、热处理过程控制、磨损控制以及表面氧化层等。

四、简答题1. 请简述无损检测的优点以及适用范围。

答：无损检测具有无损伤性、快速、准确、可重复、成本低、对生产无影响等优点，适用于工业制造领域中各种材料及零部件的质量控制与缺陷检测。

无损检测超声波二级考试题库

无损检测超声波题库一.是非题：246题二.选择题：256题三.问答题： 70题四.计算题： 56题一．是非题（在题后括弧内，正确的画○，错误的画×）由于机械波是由机械振动产生的，所以超声波不是机械波。

（×）只要有作机械振动的波源就能产生机械波。

( ×)振动是波动的根源，波动是振动状态的传播。

( ○)介质中质点的振动方向与波的传播方向互相垂直的波称为纵波。

( ×)当介质质点受到交变剪切应力作用时,产生切变形变，从而形成横波。

( ○)液体介质中只能传播纵波和表面波，不能传播横波。

( ×)根据介质质点的振动方向相对于波的传播方向的不同，波的波形可分为纵波、横波、表面波和板波等。

( ×)不同的固体介质，弹性模量越大，密度越大，则声速越大( ×)同一时刻,介质中振动相位相同的所有质点所联成的面称为波前。

( ×)实际应用超声波探头中的波源近似于活塞波振动，当距离波源的距离足够大时，活塞波类似于柱面波。

( ×)超声波检测中广泛采用的是脉冲波，其特点是波源振动持续时间很长，且间歇辐射。

( ×)次声波、声波、超声波都是在弹性介质中传播的机械波，在介质中的传播速度相同，他们的主要区别主要在于频率不同。

( ○)同种波型的超声波，在同一介质中传播时，频率越低，其波长越长。

( ○)分贝值差表示反射波幅度相互关系，在确定基准波高后，可以直接用仪器的衰减器读数表示缺陷波相对波高。

( ○)一般固体中的声速随介质温度升高而降低。

( ○)超声波在同一介质中横波比纵波检测分辨力高，但对于材料的穿透能力差。

( ○)超声波在同一固体材料中，传播纵波、横波时声阻抗都相同。

( ×)超声场中任一点的声压与该处质点传播速度之比称为声阻抗。

( ×)固体介质的密度越小，声速越大，则它的声阻抗越大。

( ×)在普通钢焊缝检测中，母材与填充金属声阻抗相差很小，若没有任何缺陷，是不会产生界面回波的。

无损检测Ⅱ级人员超声(UT)锻件门类专业知识试题及详解

前言本次试题为从网上搜集，结合对学会考题的回忆，是针对GB/T 6402—2008钢锻件超声检测方法进行编写的二级考证人员试题。

全篇采用Word 2003软件进行编辑，所有公式采用公式编辑器进行书写，我已经获得中国机械工程学会无损检测学会认可的无损检测超声波（UT）锻件、板、型材（F、P）、管子、管道（T）、铸件（C）二级证书，在培训学习期间，我也参加了焊缝的培训。

由于本人能力有限，对个别题目解释不是很到位，希望能与有识之士一起探讨，共同完成本试题编写工作。

在这里，希望能够对你的学习有所裨益！无损检测Ⅱ级人员超声（UT）锻件门类专业知识试题选择题，选择答案，请将你认为正确选项的序号字母填入试题之后的括号内，每个试题只有一个正确选项。

1．底面多次回波法，主要用于哪种场合（D）A．依据多次底面回波的变化，判断工件有无缺陷的方法中B．厚度不大、形状简单、检测面与底面平行的工件检测C．双方明确：缺陷检出的灵敏度低于缺陷回波法D．以上全部答案及解析：D 依据底面回波次数，判断试件有无缺陷和缺陷严重程度的探伤方法，称为底面多次回波法。

主要用于：①缺陷回波法不便实施，要求检出灵敏度较低的场合。

②工件厚度不大，形状简单，探测面与底面平行的场合③有时，作为辅助手段配合缺陷回波法或底面回波高度法判定缺陷情况。

缺陷回波法：根据屏幕显示的波形，对缺陷进行分析判断的方法，以回波传输时间定为，回波幅度定量。

多次底波法用于薄的、检测面与底面平行的工件，灵敏度低。

2．按JB/T 4730-2005标准规定：对钢板进行超声波横波检测时，发现缺陷判为不合格的条件是（C）A．等于或超过距离-波幅曲线的任何缺陷信号B．超过距离-波幅曲线的任何缺陷信号，再以纵波做辅助检测，按纵波检测规定不合格C．超过或等于距离-波幅曲线的任何缺陷信号，再以纵波做辅助检测，按纵波检测规定不合格D．等于或超过距离-波幅曲线的任何缺陷信号,再以纵波做辅助检测，发现为危险性缺陷答案及解析：C 依据JB/T4730.3-2005承压设备无损检测第3部分附录B （规范性附录）承压设备用钢板超声横波检测—6B 验收标准，等于或超过距离-波幅曲线的任何缺陷信号，均认为是不合格的。

中国船级社无损检测II级超声检测考试试题及答案

中国船级社无损检测II级超声检测基础理论试卷参考答案一. 是非题正确的画T,错误的画F,每题2.5分,共25分)1.介质能传播超声横波和表面波的必要条件是介质具有切变弹性模量( T )见书P.11图2-9下一行:由于液体和气体不具有剪切弹性,因此它们只能传播纵波,而不能传播横波或具有横波分量的其他型的波.2.由于超声近场区存在一系列的声压极大值和极小值,声压会起伏变化,所以在近场区探伤不能发现缺陷. ( F )近场区内检测可以发现缺陷,但由于近场区内存在一系列的声压极大和极小值,对缺陷定量就很困难.3.超声波在一般固体材料中传播的声速随材料温度的升高而增大. ( F )一般固体中的声速随介质温度升高而降低(特种设备”超声检测”P.22).4.I I W试块和C S K-I A试块的形状、尺寸和功能是完全相同的. ( F )5.中心切槽的半园试块,其反射特点是多次回波总是等距离出现( T )书P.66图3-18a)中心切槽波形.多次回波等距离出现.6.锻件探伤时,如果与探测面平行的底面较粗糙时,利用底波调节的灵敏度一般会偏高. ( T )7.用横波探测单面焊对接焊缝根部未焊透缺陷时,一般不宜选用折射角为60°的横波斜探头( T )因为折射角为60°的超声中心声束,打到根部未焊透时的入射角是30°,小于第三临界角33.2°,有很强的反射纵波,故反射横波的反射率就明显降低,易造成根部未焊透的漏检.8.较薄钢板采用多次底波法进行超声波探伤时,如出现”叠加效应”,说明钢板中的缺陷尺寸一定较大( F )见书P.181中部:当缺陷较小时,如图6-52所示,缺陷回波从第一次开始会出现二次、三次逐渐增高的现象,这是由于小缺陷可产生叠加效应引起的现象.9.采用斜探头对钢管作周向接触法探伤时,钢管内外径之比满足( F )(β-探头折射角r-管子内径R-管子外径)应满足10.一般来说,选用脉冲反射法技术检测管道纵环焊缝,无论直径大小,探头与工件接触面均应修磨成与工件一致的形状,否则不能进行检测. ( F )GB/T11345之9.1.3探伤面曲率半径R小于等于W2/4时,探头楔块应磨成与工件曲面相吻合.(探纵缝时W为探头长度)二. 选择题(将正确答案代号填入括号内,每题2分,共44分)1.超声波的波阵面是指某一瞬间( )的各质点构成的空间曲面( B )A.不同相位振动B.同相位振动C.振动D.波动见书P.12倒二自然段:波阵面是指行波在弹性介质传播时,在同一时刻介质中振动相位相同的所有各点的轨迹.2.超声波在介质中的传播速度就是( A )A.声能的传播速度B.脉冲的重复频率C.脉冲的恢复速度D.物质迁移速度见书P.16/2.4.3之声强度定义:在垂直于声波传播方向上,单位面积上在单位时间内通过的平均声能,称为声强度.从该定义可知,在超声波传播时,伴随着能量传播,声能的传播速度就是超声波的传播速度.3.传播速度略小于横波,不向材料内部传播的超声波是( A )A.表面波B.板波C.莱姆波D.纵波见书P.20表2-2上倒6行:若介质为钢,则σ≈0.28,故Cl/Ct≈1.8;Cr≈0.92 Ct..在固体介质中Cl>Ct>Ct4.在单位时间内通过弹性介质中某点的完整波数的数目称为( D )A.波动的振幅B.波动的波长C.波动的脉冲时间D.波动的频率见书P.9/7行:频率—表示单位时间内质点振动的次数.5.机械波的波速取决于( D )A.机械振动中质点的速度B.机械振动中质点的振幅C.机械振动中质点的振动频率D.弹性介质的特性见书P.20/13行1)介质的弹性性能越好(即E、G越大),密度ρ越小,则声波在介质中的传播速度越高.其中弹性和密度,即是弹性介质的特性.6.同一材料中,晶片厚度与其振动频率之间的关系是( B )A.晶片越薄,频率越低B.晶片越薄,频率越高C.晶片厚度与振动频率无关D.以上均不对见书P.57/③频率常数Nt:是晶片共振频率f与其厚度T的乘积.故T=Nt/f.当晶片材料选定后, Nt是常数,则晶片厚度与频率成反比.7.用试块校正工件的检测灵敏度时,需考虑的主要修正为( D )A.表面粗糙度的修正B.材质衰减的修正C.反射体深度的修正D.以上均是焊缝检测是用试块来校正检测灵敏度的.在试块上作的距离—波幅曲线,就是对反射体深度的修正,测量工件与试块的补偿,就是对工件与试块的表面粗糙度和材质衰减的修正.8.下面哪种参考反射体与入射声束角度无关( D )A. V形槽B.平底槽C.平底孔D.平等于检测面且与声束垂直的横通孔9.晶片直径相同的纵波探头,频率增高时,其声束指向性变化( B )A.指向角变大B.指向角变小C.指向角不变D.与频率无关见书P.38/倒2行: θ0 =70λ /D.当频率增高时, λ变小,θ0就跟着变小.10.当某些晶体受到拉力或压力时,产生形变,从而晶体的表面上出现电荷,这种现象称为( A )效应,这一效应是可逆的A.正压电B.振动C.逆压电D.应变见书P.56/(1)压电效应:某些单晶体和多晶体陶瓷材料,在应力(压缩力和拉伸力)作用下,产生应变时,引起晶体电荷不对称分配,异种电荷向正反两面集中,材料的晶体中就产生电场和极化,这种效应称为正压电效应.11.用单斜探头检测厚焊缝时,最可能漏掉的缺陷是( A )A.与探测面垂直大而平的缺陷B.未焊透或未溶合C.线状夹渣D.密集气孔12.焊缝超声波检测,基本上采用斜探头,这主要是因为( D )A.焊缝表面凹凸不平B.焊缝增强量高于母材C.焊缝中危险性缺陷与表面近似垂直D.以上诸点13.T型焊缝的超声波检对各个方向缺陷较佳的检测方法是( C )A.以翼板为检测面的单直、单斜探头法B.以腹板为检测面的单直、单斜探头法C.以翼板为检测面的单直、单斜探头法和腹板为检测面的单斜探头法D.以上都是见书P.177/图6-46 T型焊缝的一些搜查方式.14.焊缝检测时,未焊透的反射特性是( A )A.反射率较高,波幅较高,探头左右移动时波形较稳定B.探头定点转动时,波幅降低缓慢C.探头作环绕运动时,能获得几乎相同的反射波高度D.以上全部见书P.96/图4-18 焊缝中的动态波形图15.焊缝检测时,在一侧扫查时从反射信号测得的缺陷水平位置处于焊缝区,深度位置与板厚相当,另一侧扫查时,此水平位置未见反射波,一般认为这可能是( D )A.沟槽反射B.咬边反射C.下焊缝宽度较大D.焊缝上下错位见书P.173/图6-42焊缝上下错位.16.焊缝检测中,探头角度的选择与下列有关的因素是( D )A.钢板的厚度B.缺陷方向C.缺陷的部位D.以上都是钢板厚度是探头角度选择中的主要因素.原则是薄板用大折射角,厚板用小折射角;缺陷的方向和部位也是要考虑的因素:如坡口面上的未溶合,应选择超声波中心束与坡口面垂直的折射角;又如根部未焊透不宜选择折射角为60°的斜探头.17.在焊缝检测中,主要可利用下述哪种方法来鉴别缺陷性质( C )A.静态波形图B.动态波形图C.缺陷在工件中的位置D.以上全部可用于明确判断缺陷的性质目前,焊缝检测中缺陷的性质只能估判,主要是根据缺陷在工件中的位置来估判.如缺陷在焊缝中间部位,反射波幅较大,探头沿焊缝纵向移动时在一定距离内波幅变化不大,该焊缝是双面焊,则可估判为中间未焊透.18.厚焊缝斜探头检测时,为提高缺陷定位精度,可采取( D )A.用声束指向性好的探头B.减小检测声程C.提高入射点和折射角测定精度D.以上都是19.对接焊缝超声波检测时,探头扫查方式中下面哪一种说法是错误的( D )A.斜平行扫查是检测横向缺陷B.垂直焊缝扫查是检测纵向缺陷C.定点转动扫查和环绕扫查是测定缺陷的大致形状D.串列式扫查能检测各个方向缺陷见书P.82/○e串列式:…此种探伤方法用来发现与探测面垂直的片状缺陷.20.用横波斜探头检测单面焊对接焊缝根部未焊透时,下面哪种探头检测灵敏度最高( A )A. K1B. K1.5C. K2D. K2.5因为K1的折射角为45°,则超声波中心束打到根部未焊透时的入射角也是45°,则大于第III 临界角,只有横波全反射,横波的反射率最高,检测灵敏度最高.21.焊缝检测时,当在两个探测面或采用两种K值探头,对同一处缺陷测得的结果有差异时,应根据下列哪一项评定该焊缝质量( D )A.两组数据分别B.两组数据平均值C.大K值探头测得的为准D.较严重者检验的原则是:检验从严.故当然应选择D.22.为探出焊缝中不同角度的缺陷,应采取的方法是( C )A.提高检测频率B.修磨检测面C.用多种折射角度的探头D.以上都可以用多种折射角的探头显然对检出焊缝中不同角度的缺陷有利.可明显提高缺陷的检出率.三. 计算题(每题8分,共16分) 1. 用2.5P/14直探头检测外径800㎜,内径300㎜的空心圆轴,问探头在外圆上如何利用内孔定φ2检测灵敏度,材质衰减系数α双=0.04 dB /㎜,仪器时间扫描线作声程1:3调节后,在7格处发现一缺陷,波高为10 dB,问此缺陷的当量为多少?解:工件的SB=800/2-300/2=250缺陷的声程Sf=30×7=210A).检测灵敏度调节答:将工件完好部位的内孔底波调节至基准波高(如80%),再增益35.2dB则灵敏度调节完成.B).缺陷当量答:缺陷的平底孔当量为φ2.7㎜2. 检测板厚为20㎜的对接焊缝,焊缝上下宽度均为30㎜的工件,若探头前沿长度为20㎜,为保证整个焊缝截面的检测,当用一次波和二次波检测时,其探头的折射角应如何选择?解:答:折射角的K值应选用≤2.5四. 问答题(共13分)1. 简述影响超声波在介质中传播速度的因素有哪些?(7分)答:1).与介质的特性(弹性模量和密度)有关;2).与介质的温度有关;3).与介质的应力状况有关;4).与介质的组织均匀性有关;5).与固体介质的尺寸大小有关;6).与超声波的波型有关;7).板波的相速度与f×d有关;板波的群速度也与f×d有关.(可参见特种设备”超声检测”P.20-23)2. 如何选择焊缝探伤中的斜探头折射角或K值?(6分)答:选择原则是:焊缝母材是薄板,用大折射角斜探头;焊缝母材是厚板,用小折射角斜探头. 具体选择折射角时,K值应满足下式:式中:a-焊缝上表面宽度之半;b-焊缝下表面宽度之半;l0-斜探头前沿;T-母材厚度.。

无损检测超声波二级考试题库

无损检测超声波题库一.是非题:246题二。

选择题：256题三。

问答题： 70题四。

计算题： 56题一．是非题(在题后括弧内，正确的画○，错误的画×）1.1由于机械波是由机械振动产生的，所以超声波不是机械波。

(×）1.2只要有作机械振动的波源就能产生机械波. ( × )1。

3 振动是波动的根源,波动是振动状态的传播。

（○ )1.4 介质中质点的振动方向与波的传播方向互相垂直的波称为纵波。

( × )1。

5 当介质质点受到交变剪切应力作用时,产生切变形变，从而形成横波. ( ○ )1.6 液体介质中只能传播纵波和表面波,不能传播横波. ( ×）1.7 根据介质质点的振动方向相对于波的传播方向的不同，波的波形可分为纵波、横波、表面波和板波等。

（× )1.8 不同的固体介质，弹性模量越大，密度越大,则声速越大 ( × )1.9 同一时刻,介质中振动相位相同的所有质点所联成的面称为波前. （×）1.10 实际应用超声波探头中的波源近似于活塞波振动，当距离波源的距离足够大时，活塞波类似于柱面波. ( × )1。

11 超声波检测中广泛采用的是脉冲波，其特点是波源振动持续时间很长，且间歇辐射。

（×）1。

12 次声波、声波、超声波都是在弹性介质中传播的机械波，在介质中的传播速度相同，他们的主要区别主要在于频率不同. （○）1。

13 同种波型的超声波，在同一介质中传播时，频率越低，其波长越长。

（○）1。

14 分贝值差表示反射波幅度相互关系，在确定基准波高后，可以直接用仪器的衰减器读数表示缺陷波相对波高。

（○ )1。

15 一般固体中的声速随介质温度升高而降低. ( ○ )1。

16 超声波在同一介质中横波比纵波检测分辨力高，但对于材料的穿透能力差。

( ○）1。

17 超声波在同一固体材料中,传播纵波、横波时声阻抗都相同. （× )1。

二级无损检测超声波检测(UT) II级考试列题

广东省机械工程学会无损检测分会超声波检测（UT）II级人员培训班(2008年6月)笔试考卷单位：姓名：评分：日期：一是非判断题（在每题后面括号内打“X”号表示“错误”，画“○”表示正确）（共20题，每题1.5分，共30分）1.质点完成五次全振动所需要的时间，可以使超声波在介质中传播五个波长的距离(0)2.超声波检测时要求声束方向与缺陷取向垂直为宜(0)3.表面波、兰姆波是不能在液体内传播的(0)4.纵波从第一介质倾斜入射到第二介质中产生的折射横波其折射角达到90°时的纵波入射角称为第一临界角(X)5.吸收衰减和散射衰减是材料对超声能量衰减的主要原因(0)6.我国商品化斜探头标称的角度是表示声轴线在任何材料中的折射角(X)7.超声波探头的近场长度近似与晶片直径成正比,与波长成反比(0)8.根据公式：C=λ·f 可知声速C与频率f成正比，同一波型的超声波在同一材料中传播时高频的声波传播速度比低频大(X)9.一台垂直线性理想的超声波检测仪，在线性范围内其回波高度与探头接收到的声压成正比例(0)10.在人工反射体平底孔、矩形槽、横孔、V形槽中，回波声压只与声程有关而与探头折射角度无关的是横孔(0)11.用sinθ=1.22λ/D公式计算的指向角是声束边缘声压P1与声束中心声压P之比等于0%时的指向角(0)12.水平线性、垂直线性、动态范围属于超声波探头的性能指标(X)13.入射点、近场长度、扩散角属于超声波检测仪的性能指标(X)14.在超声波检测中，如果使用的探测频率过低，在探测粗晶材料时会出现林状回波（X）15.钢板探伤中，当同时存在底波和伤波时，说明钢板中存在小于声场直径的缺陷(0)16.探测工件侧壁附近的缺陷时，探伤灵敏度往往会明显偏低，这是因为有侧壁干扰所致(0)17.耦合剂的用途是消除探头与工件之间的空气以利于超声波的透射(0)18.按照经典理论，超声波检测方法所能检测的最小缺陷尺寸大约是（λ/2）(0)19.按JB/T4730-2005.3标准检验钢板时，相邻间距为70mm的两个缺陷，第一缺陷指示面积为20cm2，指示长度为50mm，第二缺陷指示面积为25cm2，指示长度为75mm，则此张钢板（1x1m）为II级（0）20.外径400mm，内径300mm压力容器用低合金钢筒形锻件，可按JB/T4730-2005.3标准检验（X）二选择题（将认为正确的序号字母填入题后面的括号内，只能选择一个答案）（共30题，每题1.5分，共45分）1.工业超声波检测中,产生和接收超声波的方法,最经常利用的是某些晶体的(c)a.电磁效应b.磁致伸缩效应c.压电效应d.磁敏效应2.对于无损检测技术资格等级人员,有权独立判定检测结果并签发检测报告的是(d)a.高级人员b.中级人员c.初级人员d.a和be.以上都可以3.焊缝中常见的缺陷是下面哪一组?(b)a.裂纹,气孔,夹渣,白点和疏松b.未熔合,气孔,未焊透,夹渣和裂纹c.气孔,夹渣,未焊透,折叠和缩孔d.裂纹,未焊透,未熔合,分层和咬边4. GB/T 9445-1999无损检测人员资格鉴定与认证规定的证书一次有效期最长为（b）a.3年b.5年c.10年d.15年5.下列材料中声速最低的是（a）：a.空气 b.水 c.铝 d.不锈钢6.一般来说，在频率一定的情况下，在给定的材料中，横波探测缺陷要比纵波灵敏，这是因为（a）a.横波比纵波的波长短b.在材料中横波不易扩散c.横波质点振动的方向比缺陷更为灵敏d.横波比纵波的波长长7.超过人耳听觉范围的声波称为超声波，它属于（c）a.电磁波b.光波c.机械波d.微波8.波长λ、声速C、频率f之间的关系是（a）：a.λ=c/f b.λ=f/c c.c=f/λ9.如果超声波频率增加，则一定直径晶片的声束扩散角将（a）a.减少b.保持不变c.增大d.随波长均匀变化10.有一个5P20x10 45°的探头，有机玻璃楔块内声速为2730m/s，被检材料（碳钢）中的声速为3230m/s，求入射角α的公式为（b）αa.sinα=(3230/2730)·sin45°b.α=sin-1(3230/2730)·sin 45°c.tg=(3230/2730)·Sin45°11.为减小超声波通过介质时的衰减和避免林状回波，宜采用（d）进行探伤a.高频率、横波b.较低频率、横波c.高频率、纵波d.较低频率、纵波12.缺陷反射能量的大小取决于（d）a.缺陷尺寸b.缺陷方位c.缺陷类型d.以上都是13.靠近探头的缺陷不一定都能探测到，因为有（c）a.声束扩散b.材质衰减c.仪器阻塞效应d.折射14.超声波在介质中的传播速度主要取决于（d）a.脉冲宽度b.频率c.探头直径d.超声波通过的材质和波型15.声束在何处开始超过晶片直径？（b）：a.1.67倍近场 b.三倍近场 c.从晶片位置开始16.超声波检测中对探伤仪的定标(校准时基线)操作是为了(c)a.评定缺陷大小b.判断缺陷性质c.确定缺陷位置d.测量缺陷长度17.用对比试块对缺陷作定量评定,已知工件中缺陷埋藏深度为22mm,验收标准为Φ1.2mm平底孔当量,则应选用同材料对比试块中的(c)进行比较:a.Φ3-20mmb.Φ2-25mmc.Φ1.2-25mmd.Φ1.2-20mm18.锻件探伤中,如果材料的晶粒粗大,通常会引起(d)a.底波降低或消失b.有较高的"噪声"显示c.使声波穿透力降低d.以上全部19.采用试块对比法探伤时，由于工件表面粗糙，会造成声波传播的损耗，其表面补偿应为（c）：a.2dB b.4dB c.用实验方法测定的补偿dB值 d.对第一种材料任意规定的补偿dB 值20.检验钢材用的商品化60°斜探头,探测铝材时,其折射角(a)a.大于60°b.等于60°c.小于60°d.以上都可能21.为使经折射透入第二介质的超声波只有横波，纵波在第一介质的入射角应（c）a.大于第二临界角b.小于第一临界角c.在第一和第二临界角之间d.在第二和第三临界角之间22.用纵波直探头探伤,找到缺陷最大回波後,缺陷的中心位置(d)a.在任何情况下都位于探头中心正下方b.位于探头中心左下方c.位于探头中心右下方d.未必位于探头中心正下方23.超声波检测条件的主要考虑因素是(f)a.工作频率b.探头和仪器参数c.耦合条件与状态d.探测面e.材质衰减f.以上都是24.锻件探伤中,荧光屏上出现"林状(丛状)波"时,是由于(d)a.工件中有小而密集缺陷b.工件中有局部晶粒粗大区域c.工件中有疏松缺陷d.以上都有可能25.铸钢件超声波探伤的主要困难是(d)a.材料晶粒粗大b.声速不均匀c.声阻抗变化大d.以上全部26.当用双晶直探头在管材上测厚时，应使探头隔声层的方向与管材轴向（c）a.平行b.成45°角c.垂直d.成60°角27.按JB/T4730-2005.3标准规定，在一张钢板上有一指示长度为55mm的缺陷，其指示面积为20cm2，则该张钢板为（d） a.I级 b.II级 c.不合格 d.其级别评定要视位置而定28.按JB/T4730-2005.3标准规定，缺陷指示长度小于10毫米时，其长度应记为（d）a.8毫米b.6毫米c.3毫米d.5毫米29.按JB/T4730-2005.3标准规定，焊缝超声波探伤时，扫查灵敏度应不低于（b）a.定量线b.最大声程处的评定线c.判废线d.Φ2线30.JB/T4730-2005.3标准中对钢锻件进行质量等级分类的依据是（d）a.单个缺陷当量直径b.缺陷引起的底波降低量c.密集区缺陷占检测总面积百分比d.以上都作为独立的等级分别使用三问答题（共5题，每题2分，共10分）1. 什么叫“无损检测”？无损检测的目的是什么？常用的无损检测方法有哪些？答：在不破坏产品的形状、结构和性能的情况下，为了了解产品及各种结构物材料的质量、状态、性能及内部结构所进行的各种检测叫做无损检测；无损检测的目的是：改进制造工艺、降低制造成本、提高产品的可靠性、保证设备的安全运行。

中国船级社无损检测II级超声检测考试试题及答案

中国船级社无损检测II级超声检测基础理论试卷参考答案一. 是非题正确的画T,错误的画F,每题2.5分,共25分)1.介质能传播超声横波和表面波的必要条件是介质具有切变弹性模量( T )见书P.11图2-9下一行:由于液体和气体不具有剪切弹性,因此它们只能传播纵波,而不能传播横波或具有横波分量的其他型的波.2.由于超声近场区存在一系列的声压极大值和极小值,声压会起伏变化,所以在近场区探伤不能发现缺陷. ( F )近场区内检测可以发现缺陷,但由于近场区内存在一系列的声压极大和极小值,对缺陷定量就很困难.3.超声波在一般固体材料中传播的声速随材料温度的升高而增大. ( F )一般固体中的声速随介质温度升高而降低(特种设备”超声检测”P.22).4.I I W试块和C S K-I A试块的形状、尺寸和功能是完全相同的. ( F )5.中心切槽的半园试块,其反射特点是多次回波总是等距离出现( T )书P.66图3-18a)中心切槽波形.多次回波等距离出现.6.锻件探伤时,如果与探测面平行的底面较粗糙时,利用底波调节的灵敏度一般会偏高. ( T )7.用横波探测单面焊对接焊缝根部未焊透缺陷时,一般不宜选用折射角为60°的横波斜探头( T )因为折射角为60°的超声中心声束,打到根部未焊透时的入射角是30°,小于第三临界角33.2°,有很强的反射纵波,故反射横波的反射率就明显降低,易造成根部未焊透的漏检.8.较薄钢板采用多次底波法进行超声波探伤时,如出现”叠加效应”,说明钢板中的缺陷尺寸一定较大( F )见书P.181中部:当缺陷较小时,如图6-52所示,缺陷回波从第一次开始会出现二次、三次逐渐增高的现象,这是由于小缺陷可产生叠加效应引起的现象.9.采用斜探头对钢管作周向接触法探伤时,钢管内外径之比满足( F )(β-探头折射角r-管子内径R-管子外径)应满足10.一般来说,选用脉冲反射法技术检测管道纵环焊缝,无论直径大小,探头与工件接触面均应修磨成与工件一致的形状,否则不能进行检测. ( F )GB/T11345之9.1.3探伤面曲率半径R小于等于W2/4时,探头楔块应磨成与工件曲面相吻合.(探纵缝时W为探头长度)二. 选择题(将正确答案代号填入括号内,每题2分,共44分)1.超声波的波阵面是指某一瞬间( )的各质点构成的空间曲面( B )A.不同相位振动B.同相位振动C.振动D.波动见书P.12倒二自然段:波阵面是指行波在弹性介质传播时,在同一时刻介质中振动相位相同的所有各点的轨迹.2.超声波在介质中的传播速度就是( A )A.声能的传播速度B.脉冲的重复频率C.脉冲的恢复速度D.物质迁移速度见书P.16/2.4.3之声强度定义:在垂直于声波传播方向上,单位面积上在单位时间内通过的平均声能,称为声强度.从该定义可知,在超声波传播时,伴随着能量传播,声能的传播速度就是超声波的传播速度.3.传播速度略小于横波,不向材料内部传播的超声波是( A )A.表面波B.板波C.莱姆波D.纵波见书P.20表2-2上倒6行:若介质为钢,则σ≈0.28,故Cl/Ct≈1.8;Cr≈0.92 Ct..在固体介质中Cl>Ct>Ct4.在单位时间内通过弹性介质中某点的完整波数的数目称为( D )A.波动的振幅B.波动的波长C.波动的脉冲时间D.波动的频率见书P.9/7行:频率—表示单位时间内质点振动的次数.5.机械波的波速取决于( D )A.机械振动中质点的速度B.机械振动中质点的振幅C.机械振动中质点的振动频率D.弹性介质的特性见书P.20/13行1)介质的弹性性能越好(即E、G越大),密度ρ越小,则声波在介质中的传播速度越高.其中弹性和密度,即是弹性介质的特性.6.同一材料中,晶片厚度与其振动频率之间的关系是( B )A.晶片越薄,频率越低B.晶片越薄,频率越高C.晶片厚度与振动频率无关D.以上均不对见书P.57/③频率常数Nt:是晶片共振频率f与其厚度T的乘积.故T=Nt/f.当晶片材料选定后, Nt是常数,则晶片厚度与频率成反比.7.用试块校正工件的检测灵敏度时,需考虑的主要修正为( D )A.表面粗糙度的修正B.材质衰减的修正C.反射体深度的修正D.以上均是焊缝检测是用试块来校正检测灵敏度的.在试块上作的距离—波幅曲线,就是对反射体深度的修正,测量工件与试块的补偿,就是对工件与试块的表面粗糙度和材质衰减的修正.8.下面哪种参考反射体与入射声束角度无关( D )A. V形槽B.平底槽C.平底孔D.平等于检测面且与声束垂直的横通孔9.晶片直径相同的纵波探头,频率增高时,其声束指向性变化( B )A.指向角变大B.指向角变小C.指向角不变D.与频率无关见书P.38/倒2行: θ0 =70λ /D.当频率增高时, λ变小,θ0就跟着变小.10.当某些晶体受到拉力或压力时,产生形变,从而晶体的表面上出现电荷,这种现象称为( A )效应,这一效应是可逆的A.正压电B.振动C.逆压电D.应变见书P.56/(1)压电效应:某些单晶体和多晶体陶瓷材料,在应力(压缩力和拉伸力)作用下,产生应变时,引起晶体电荷不对称分配,异种电荷向正反两面集中,材料的晶体中就产生电场和极化,这种效应称为正压电效应.11.用单斜探头检测厚焊缝时,最可能漏掉的缺陷是( A )A.与探测面垂直大而平的缺陷B.未焊透或未溶合C.线状夹渣D.密集气孔12.焊缝超声波检测,基本上采用斜探头,这主要是因为( D )A.焊缝表面凹凸不平B.焊缝增强量高于母材C.焊缝中危险性缺陷与表面近似垂直D.以上诸点13.T型焊缝的超声波检对各个方向缺陷较佳的检测方法是( C )A.以翼板为检测面的单直、单斜探头法B.以腹板为检测面的单直、单斜探头法C.以翼板为检测面的单直、单斜探头法和腹板为检测面的单斜探头法D.以上都是见书P.177/图6-46 T型焊缝的一些搜查方式.14.焊缝检测时,未焊透的反射特性是( A )A.反射率较高,波幅较高,探头左右移动时波形较稳定B.探头定点转动时,波幅降低缓慢C.探头作环绕运动时,能获得几乎相同的反射波高度D.以上全部见书P.96/图4-18 焊缝中的动态波形图15.焊缝检测时,在一侧扫查时从反射信号测得的缺陷水平位置处于焊缝区,深度位置与板厚相当,另一侧扫查时,此水平位置未见反射波,一般认为这可能是( D )A.沟槽反射B.咬边反射C.下焊缝宽度较大D.焊缝上下错位见书P.173/图6-42焊缝上下错位.16.焊缝检测中,探头角度的选择与下列有关的因素是( D )A.钢板的厚度B.缺陷方向C.缺陷的部位D.以上都是钢板厚度是探头角度选择中的主要因素.原则是薄板用大折射角,厚板用小折射角;缺陷的方向和部位也是要考虑的因素:如坡口面上的未溶合,应选择超声波中心束与坡口面垂直的折射角;又如根部未焊透不宜选择折射角为60°的斜探头.17.在焊缝检测中,主要可利用下述哪种方法来鉴别缺陷性质( C )A.静态波形图B.动态波形图C.缺陷在工件中的位置D.以上全部可用于明确判断缺陷的性质目前,焊缝检测中缺陷的性质只能估判,主要是根据缺陷在工件中的位置来估判.如缺陷在焊缝中间部位,反射波幅较大,探头沿焊缝纵向移动时在一定距离内波幅变化不大,该焊缝是双面焊,则可估判为中间未焊透.18.厚焊缝斜探头检测时,为提高缺陷定位精度,可采取( D )A.用声束指向性好的探头B.减小检测声程C.提高入射点和折射角测定精度D.以上都是19.对接焊缝超声波检测时,探头扫查方式中下面哪一种说法是错误的( D )A.斜平行扫查是检测横向缺陷B.垂直焊缝扫查是检测纵向缺陷C.定点转动扫查和环绕扫查是测定缺陷的大致形状D.串列式扫查能检测各个方向缺陷见书P.82/○e串列式:…此种探伤方法用来发现与探测面垂直的片状缺陷.20.用横波斜探头检测单面焊对接焊缝根部未焊透时,下面哪种探头检测灵敏度最高( A )A. K1B. K1.5C. K2D. K2.5因为K1的折射角为45°,则超声波中心束打到根部未焊透时的入射角也是45°,则大于第III 临界角,只有横波全反射,横波的反射率最高,检测灵敏度最高.21.焊缝检测时,当在两个探测面或采用两种K值探头,对同一处缺陷测得的结果有差异时,应根据下列哪一项评定该焊缝质量( D )A.两组数据分别B.两组数据平均值C.大K值探头测得的为准D.较严重者检验的原则是:检验从严.故当然应选择D.22.为探出焊缝中不同角度的缺陷,应采取的方法是( C )A.提高检测频率B.修磨检测面C.用多种折射角度的探头D.以上都可以用多种折射角的探头显然对检出焊缝中不同角度的缺陷有利.可明显提高缺陷的检出率.三. 计算题(每题8分,共16分) 1. 用2.5P/14直探头检测外径800㎜,内径300㎜的空心圆轴,问探头在外圆上如何利用内孔定φ2检测灵敏度,材质衰减系数α双=0.04 dB /㎜,仪器时间扫描线作声程1:3调节后,在7格处发现一缺陷,波高为10 dB,问此缺陷的当量为多少?解:工件的SB=800/2-300/2=250缺陷的声程Sf=30×7=210A).检测灵敏度调节答:将工件完好部位的内孔底波调节至基准波高(如80%),再增益35.2dB则灵敏度调节完成.B).缺陷当量答:缺陷的平底孔当量为φ2.7㎜2. 检测板厚为20㎜的对接焊缝,焊缝上下宽度均为30㎜的工件,若探头前沿长度为20㎜,为保证整个焊缝截面的检测,当用一次波和二次波检测时,其探头的折射角应如何选择?解:答:折射角的K值应选用≤2.5四. 问答题(共13分)1. 简述影响超声波在介质中传播速度的因素有哪些?(7分)答:1).与介质的特性(弹性模量和密度)有关;2).与介质的温度有关;3).与介质的应力状况有关;4).与介质的组织均匀性有关;5).与固体介质的尺寸大小有关;6).与超声波的波型有关;7).板波的相速度与f×d有关;板波的群速度也与f×d有关.(可参见特种设备”超声检测”P.20-23)2. 如何选择焊缝探伤中的斜探头折射角或K值?(6分)答:选择原则是:焊缝母材是薄板,用大折射角斜探头;焊缝母材是厚板,用小折射角斜探头. 具体选择折射角时,K值应满足下式:式中:a-焊缝上表面宽度之半;b-焊缝下表面宽度之半;l0-斜探头前沿;T-母材厚度.。

无损检测超声波二级考试题库

无损检测超声波题库一.是非题：246题二.选择题：256题三.问答题： 70题四.计算题： 56题一．是非题（在题后括弧内，正确的画○ ，错误的画×）1.1 由于机械波是由机械振动产生的，所以超声波不是机械波。

（×）1.2 只要有作机械振动的波源就能产生机械波。

( × )1.3 振动是波动的根源，波动是振动状态的传播。

( ○ )1.4 介质中质点的振动方向与波的传播方向互相垂直的波称为纵波。

( × ) 1.5 当介质质点受到交变剪切应力作用时,产生切变形变，从而形成xx。

( ○ )1.6 液体介质中只能传播纵波和表面波，不能传播xx。

( × )1.7 根据介质质点的振动方向相对xx的传播方向的不同，波的波形可分为纵波、xx、表面波和板波等。

( × )1.8 不同的固体介质，弹性模量越大，密度越大，则声速越大( × )1.9 同一时刻,介质中振动相位相同的所有质点所联成的面称为波前。

( × )1.10 实际应用超声波探头中的波源近似于活塞波振动，当距离波源的距离足够大时，活塞波类似于柱面波。

( × )1.11 超声波检测中广泛采用的是脉冲波，其特点是波源振动持续时间很长，且间歇辐射。

( × )1.12 次声波、声波、超声波都是在弹性介质中传播的机械波，在介质中的传播速度相同，他们的主要区别主要在于频率不同。

( ○ )1.13 同种波型的超声波，在同一介质中传播时，频率越低，其波长越长。

( ○ )1.14 分贝值差表示反射波幅度相互关系，在确定基准xx，可以直接用仪器的衰减器读数表示缺陷波相对xx。

( ○ )1.15 一般固体中的声速随介质温度升高而降低。

( ○ )1.16 超声波在同一介质中xx比纵波检测分辨力高，但对于材料的穿透能力差。

( ○ )1.17 超声波在同一固体材料中，传播纵波、xx时声阻抗都相同。

无损检测超声波二级考试题库

无损检测超声波题库一.是非题:246题二。

选择题：256题三。

问答题： 70题四。

计算题： 56题一．是非题(在题后括弧内，正确的画○，错误的画×）1.1由于机械波是由机械振动产生的，所以超声波不是机械波。

(×）1.2只要有作机械振动的波源就能产生机械波. ( × )1。

3 振动是波动的根源,波动是振动状态的传播。

（○ )1.4 介质中质点的振动方向与波的传播方向互相垂直的波称为纵波。

( × )1。

5 当介质质点受到交变剪切应力作用时,产生切变形变，从而形成横波. ( ○ )1.6 液体介质中只能传播纵波和表面波,不能传播横波. ( ×）1.7 根据介质质点的振动方向相对于波的传播方向的不同，波的波形可分为纵波、横波、表面波和板波等。

（× )1.8 不同的固体介质，弹性模量越大，密度越大,则声速越大 ( × )1.9 同一时刻,介质中振动相位相同的所有质点所联成的面称为波前. （×）1.10 实际应用超声波探头中的波源近似于活塞波振动，当距离波源的距离足够大时，活塞波类似于柱面波. ( × )1。

11 超声波检测中广泛采用的是脉冲波，其特点是波源振动持续时间很长，且间歇辐射。

（×）1。

12 次声波、声波、超声波都是在弹性介质中传播的机械波，在介质中的传播速度相同，他们的主要区别主要在于频率不同. （○）1。

13 同种波型的超声波，在同一介质中传播时，频率越低，其波长越长。

（○）1。

14 分贝值差表示反射波幅度相互关系，在确定基准波高后，可以直接用仪器的衰减器读数表示缺陷波相对波高。

（○ )1。

15 一般固体中的声速随介质温度升高而降低. ( ○ )1。

16 超声波在同一介质中横波比纵波检测分辨力高，但对于材料的穿透能力差。

( ○）1。

17 超声波在同一固体材料中,传播纵波、横波时声阻抗都相同. （× )1。

无损检测超声波二级考试题库

无损检测超声波题库一.是非题：246题二.选择题：256题三.问答题：70题四.计算题：56题一．是非题（在题后括弧内，正确的画○，错误的画×）1.1由于机械波是由机械振动产生的，所以超声波不是机械波。

（×）1.2只要有作机械振动的波源就能产生机械波。

( ×)1.3 振动是波动的根源，波动是振动状态的传播。

( ○)1.4 介质中质点的振动方向与波的传播方向互相垂直的波称为纵波。

( ×)1.5 当介质质点受到交变剪切应力作用时,产生切变形变，从而形成横波。

( ○)1.6 液体介质中只能传播纵波和表面波，不能传播横波。

( ×)1.7 根据介质质点的振动方向相对于波的传播方向的不同，波的波形可分为纵波、横波、表面波和板波等。

( ×)1.8 不同的固体介质，弹性模量越大，密度越大，则声速越大( ×)1.9 同一时刻,介质中振动相位相同的所有质点所联成的面称为波前。

( ×)1.10 实际应用超声波探头中的波源近似于活塞波振动，当距离波源的距离足够大时，活塞波类似于柱面波。

( ×)1.11 超声波检测中广泛采用的是脉冲波，其特点是波源振动持续时间很长，且间歇辐射。

( ×) 1.12 次声波、声波、超声波都是在弹性介质中传播的机械波，在介质中的传播速度相同，他们的主要区别主要在于频率不同。

( ○)1.13 同种波型的超声波，在同一介质中传播时，频率越低，其波长越长。

( ○)1.14 分贝值差表示反射波幅度相互关系，在确定基准波高后，可以直接用仪器的衰减器读数表示缺陷波相对波高。

( ○)1.15 一般固体中的声速随介质温度升高而降低。

( ○)1.16 超声波在同一介质中横波比纵波检测分辨力高，但对于材料的穿透能力差。

( ○)1.17 超声波在同一固体材料中，传播纵波、横波时声阻抗都相同。

( ×)1.18 超声场中任一点的声压与该处质点传播速度之比称为声阻抗。

(完整版)无损检测超声波检测二级(UT)试题库带答案

无损检测超声波试题(UT二级)一、是非题1.1 受迫振动的频率等于策动力的频率。

√1.2 波只能在弹性介质中产生和传播。

×（应该是机械波）1.3 由于机械波是由机械振动产生的，所以波动频率等于振动频率。

√1.4 由于机械波是由机械振动产生的，所以波长等于振幅。

×1.5 传声介质的弹性模量越大，密度越小，声速就越高。

√1.6 材料组织不均匀会影响声速，所以对铸铁材料超声波探伤和测厚必须注意这一问题。

√1.7 一般固体介质中的声速随温度升高而增大。

×1.8 由端角反射率试验结果推断，使用K≥l.5的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检。

√1.9 超声波扩散衰减的大小与介质无关。

√1.10 超声波的频率越高，传播速度越快。

×1.11 介质能传播横波和表面波的必要条件是介质具有切变弹性模量。

√1.12 频率相同的纵波，在水中的波长大于在钢中的波长。

×1.13 既然水波能在水面传播，那么超声表面波也能沿液体表面传播。

×1.14 因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度。

×1.15 如材质相同，细钢棒(直径<λ=与钢锻件中的声速相同。

×（C细钢棒＝（E/ρ）½）1.16 在同种固体材料中，纵、横渡声速之比为常数。

√1.17 水的温度升高时，超声波在水中的传播速度亦随着增加。

×1.18 几乎所有的液体（水除外），其声速都随温度的升高而减小。

√1.19 波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播。

×1.20 介质中形成驻波时，相邻两波节或波腹之间的距离是一个波长。

×（应是λ/4；相邻两节点或波腹间的距离为λ/2）1.21 具有一定能量的声束，在铝中要比在钢中传播的更远。

√1.22材料中应力会影响超声波传播速度，在拉应力时声速减小，在压应力时声速增大，根据这一特性，可用超声波测量材料的内应力。

无损检测超声波检测二级(UT)试题库带答案

无损检测超声波检测二级(UT)试题库带答案一、选择题1. 超声波检测中，声波在材料中的传播速度与以下哪个因素无关？A. 材料的密度B. 材料的弹性模量C. 材料的温度D. 材料的成分答案：D2. 超声波检测中，探头与被检测材料的耦合剂作用是？A. 增加声波在材料中的传播速度B. 减少声波在材料中的衰减C. 增加声波在材料中的反射率D. 提高声波的穿透能力答案：D3. 在超声波检测中，以下哪个参数表示声波在材料中的传播速度？A. 脉冲重复频率B. 脉冲宽度C. 载波频率D. 波速答案：D二、填空题1. 超声波检测的基本原理是利用超声波在材料中传播时产生的________和________。

答案：反射、折射2. 超声波检测设备主要由________、________、________和________四部分组成。

答案：探头、信号发生器、示波器、耦合剂3. 超声波检测中，探头与被检测材料的距离称为________，其大小直接影响检测灵敏度。

答案：探头距离三、判断题1. 超声波检测的分辨率越高，检测灵敏度越高。

（）答案：错误2. 超声波检测时，探头与被检测材料之间的耦合剂可以任意选择。

（）答案：错误3. 超声波检测中，声波在材料中的传播速度与材料的温度无关。

（）答案：正确四、简答题1. 简述超声波检测的基本原理。

答案：超声波检测的基本原理是利用超声波在材料中传播时产生的反射和折射现象。

当超声波传播到材料内部缺陷时，部分声波会被反射回探头，通过分析反射回的声波信号，可以判断材料内部缺陷的位置、大小和形状。

2. 简述超声波检测的优点。

答案：超声波检测的优点包括：（1）检测速度快，效率高；（2）检测范围广，适用于各种材料；（3）检测设备轻便，便于现场操作；（4）对材料无损伤，不影响材料性能；（5）检测结果直观，易于分析。

3. 简述超声波检测的局限性。

答案：超声波检测的局限性包括：（1）对材料表面要求较高，表面粗糙度会影响检测效果；（2）检测盲区较大，难以检测到材料内部的微小缺陷；（3）声波在材料中的传播速度受到材料性质的影响，不同材料需要选择不同的检测参数；（4）检测过程中需要耦合剂，对环境有一定要求。

无损检测人员II级超声检测基础理论试卷(含答案)

中国船级社无损检测人员II 级超声检测基础理论试卷参考答案（2009.09）一．判断题（正确的画O ，错误的画×，每题2.5分，共25分） 1.材料（介质衰减）的声阻抗越大，超声波传播时衰减越大（×）见书P .39中超声波能量衰减的主要原因：波速扩散、晶粒扩散、介质吸收。

波速扩散仅仅取决于波阵面的形状；吸收衰减主要与超声波频率有关；散射（晶粒）衰减主要与晶粒直径和超声波频率有关，故与声阻抗没直接关系。

见书P .19中声阻抗是超声场中任一点的声压与该处质点振动速度之比，Z=P/u=ρc,随温度的增加而降低。

2.纵波的传播方向与质点振动方向平行，而横波的传播方向与质点振动方向相垂直（O ）（×）水中是不能传播横波，但可通过水中传播的纵波对固体材料斜入射，在固体中折射成横波进行检测。

4.超声波探伤的频率取决于仪器的重复频率，重复频率越高，超声波频率越高（×）超声波的频率取决于晶片振动频率，也取决于发射电路发射的高频电脉冲的频率。

仪器的重复频率是同步电路控制的扫描电路和发射电路在单位时间内工作的次数。

5.斜探头中斜楔前部磨损会导致K 值变小（O ）6.在厚钢板超声波探伤中，如出现缺陷的多次反射波，说明缺陷一定比较大（×）7.钢板分层的超声波检测，在任何条件下，单晶直探头均是有效的（×）单晶直探头盲区较大，当缺陷在盲区内就无法检测出。

一般20㎜以下钢板用双晶直探头，6㎜以下钢板用板波检测。

（×）（×）二．选择题（将正确的答案代号填入括号中，每题2分，共52分）1.以下哪种方法不能确定缺陷的深度：（B ）A.垂直入射法B.穿透法C.斜入射法D.水浸法2.工程上，在金属材料的超声波探伤中，使用最多的频率范围是：（C ）A.10～25MHzB.1～1000KHzC.1～5MHzD.大于2000MHz3.如果要测定材料中的单声程（在远场）衰减系数，可用下列哪个公式（B ）A. T B B 23dB -(dB)/21=α B.TB B 26dB -(dB)/21=α C. T B B 29dB -(dB)/21=α D.T B B 212dB -(dB)/21=α4.单直探头接触法纵波超声波检测中，靠近入射面的不连续不能检测出来，下列叙述中正确的是（C ）A.探头近场区过大B.不连续性落在未扩散区内C.操作系统盲区大D.以上均可能5.超声波探伤用的横波，具有的特点是（A）A.质点振动方向垂直于传播方向，传播速度约为纵波速度的1/2B.在水中传播因波长较长，衰减小，故有很高的灵敏度C.因为横波对表面变化不敏感，故从耦合液体传递到被检物体时有高的耦合率D.上述三种都不适用于横波6.以下哪一条，不属于数字化智能超声波探伤仪的优点（B）A.频带宽，脉冲窄B.检测精度高，定位定量准确C.可记录存贮信号D.仪器有计算和自检功能7.超声波检测仪各部分的工作由哪个电路协调（D）A.发射电路B.接收电路C.电源电路D.同步电路8.超声波检测仪放大器的频带宽度，直接影响到（C）A.盲区(P107)的大小（与仪器的阻塞时间和始脉冲的宽度有关）B.动态范围(P104)C.分辨力(P108)D.以上全部9.仪器水平线性(P103)的好坏，直接影响（B）A.缺陷性质判断B.缺陷的定位精度C.缺陷大小判断(垂直线性)D.以上全部10.超声波检测时，当检测声程≥6N（近场区长度N=D2/4λ），选用高频率，大晶片尺寸的探头(P119)，其主要是为了（D）A.（频率高）波长短，有利于检测小缺陷B.（频率高，脉冲宽度小）灵敏度和分辨力高，指向性好，能量集中C.由于声能大，有利于检测远距离的缺陷D.以上全部11.直探头检测时，当声束分别垂直入射到与入射声程相同，反射面积相等的表面粗糙缺陷和平底孔时，若检测条件相同，则两者波高是（C）A.缺陷回波比平底孔高B.缺陷回波与平底孔等高C.缺陷（散射衰减）回波比平底孔低D.缺陷回波脉冲较窄12.在锻件检测中，检测人员使用对比试块的目的，以下哪条是正确的（A）A.为调节检测仪，以判别检测到的缺陷是否符合标准要求B.为检测人员提供一种确定缺陷实际尺寸的工具C.为所求量提供一个固定声学特性以确定缺陷的声学特性D.根据对比试块上人工反射体的几何形状确定缺陷的几何形状13.在铸钢件等粗晶材料检测中，一般地说使用的探头频率相同，则穿透力强的波形是（C）A.横波B.瑞利波C.纵波D.板波14.A 型脉冲超声波检测方法，通常检测灵敏度调节方法是（C ）A.只能用试块方式B.只能用底波方式C. 可采用底波或试块方式D.任意用不需调节15.横波周向检测直径不大的筒形工件，缺陷定位用平板试块校准时，定位精度差别是什么（B ）A.变化不大，不必修正B.变化较大，必须修正C.修正与否由检测人员任意决定D.以上全不是16.原则上锻件超声波检测时机应选择在(P195) （D ）A.热处理前，孔、槽、台加工前B.热处理后，孔、槽、台加工后C.热处理前，孔、槽、台加工后D.热处理后，孔、槽、台加工前17.利用试块法校正检测灵敏度(两种方法—锻件底波校正（x ≥3N ）)的优点是（D ）A.校正方法简单B.可克服检测面（应该是底面）形状对灵敏度的影响C.不必考虑材质衰减D.对于大于3N 和小于3N 的锻件都适用18.超声波横波检测最常用的对象是（A ）A.检查焊缝和管材中的不连续性B.检查厚板中的分层C.测量薄板的厚度D.检查棒材中心的缺陷19.超声波检测中，一般用于判断焊角反射波的常用方法是（C ）A.视反射回波的高度而定B.观察反射回波的动态范围C.用手指沾油轻碰焊角处，视回波跳动状况而定D.以上均可20.焊缝超声波检测中，经常用长横孔试块，同声程不同孔径的横孔反射规律是（A ）A.21lg 10φφB.21lg 20φφC.21lg 30φφ（同孔径不同声程）D.21lg 40φφ 见书P .61长横孔对数运算公式21.检测钢质对接焊缝中沿溶合线取向的缺陷时，应选择的检测方法是（B ）A.表面波法B.横波斜射法C.垂直纵波法D.板波法22.超声波检测时，用横波检测垂直于底面的裂纹时，宜选用与裂纹面的夹角范围是（B ）A.O O 3420－B.O O 5635－C.O O 7056－D.O O 7060－见书P .128图5－33钢中横波入射直角边的反射率23.探头采用软保护膜和硬保护膜相比，较适合以下哪种情况（D ）A.透声性能好B.不适合粗糙表面的检测C.灵敏度高D.使耦合条件改善24.超声波检测中，与缺陷定量正确性无关的耦合因素是（C ）A.曲面曲率半径B.耦合层是否符合薄层条件C.耦合层的声阻抗D.超声波的发射强度25.指出下列关于超声波测长法(P138)的叙述中正确的是（D ）A.以缺陷最高反射波为基础，移动探头使缺陷波降至某一高度，测得的缺陷指示长度称为绝对(是相对)灵敏度法B.以某一确定的灵敏度作为基准，对超出基准的缺陷波测得的缺陷指示长度称为相对(是绝对)灵敏度C.6dB 法称为相对灵敏度法，20dB 法（全波消失法）称为绝对灵敏度法D.相对灵敏度法和绝对灵敏度法都不能测得缺陷的实际长度（是指示长度，≤实际长度）三．计算题（共12分）1.已知有机玻璃中纵波声速C 1＝2730m/s ，钢中纵波声速C L ＝5900m/s ，钢中横波声速C S ＝3230m/s ，求第一和第二临界角？（5分）解：os l II ol l c c c c 57.732302730sin sin 27.659002730sin sin 1-211-1-211-I =====αα＝答：第一临界角为27.6o ；第二临界角为57.7O2.用4P20直探头检测厚度为350㎜的锻钢件，要求≥φ3的当量缺陷不漏检，利用工件底面如何校正检测灵敏度？解：答:(1)在工件完好部位将底波调整至基准波高度（如满屏的80%）（2）再增益31.3dB,则探测灵敏度校正符合要求。

无损检测超声波二级考试题库完整

无损检测超声波题库一.是非题：246题二.选择题：256题三.问答题： 70题四.计算题： 56题一．是非题（在题后括弧内，正确的画○，错误的画×）1.1由于机械波是由机械振动产生的，所以超声波不是机械波。

（×）1.2只要有作机械振动的波源就能产生机械波。

( × )1.3 振动是波动的根源，波动是振动状态的传播。

( ○ )1.4 介质中质点的振动方向与波的传播方向互相垂直的波称为纵波。

( × )1.5 当介质质点受到交变剪切应力作用时,产生切变形变，从而形成横波。

( ○ )1.6 液体介质中只能传播纵波和表面波，不能传播横波。

( × )1.7 根据介质质点的振动方向相对于波的传播方向的不同，波的波形可分为纵波、横波、表面波和板波等。

( × )1.8 不同的固体介质，弹性模量越大，密度越大，则声速越大 ( × )1.9 同一时刻,介质中振动相位相同的所有质点所联成的面称为波前。

( × )1.10 实际应用超声波探头中的波源近似于活塞波振动，当距离波源的距离足够大时，活塞波类似于柱面波。

( × )1.11 超声波检测中广泛采用的是脉冲波，其特点是波源振动持续时间很长，且间歇辐射。

( × ) 1.12 次声波、声波、超声波都是在弹性介质中传播的机械波，在介质中的传播速度相同，他们的主要区别主要在于频率不同。

( ○ )1.13 同种波型的超声波，在同一介质中传播时，频率越低，其波长越长。

( ○ )1.14 分贝值差表示反射波幅度相互关系，在确定基准波高后，可以直接用仪器的衰减器读数表示缺陷波相对波高。

( ○ )1.15 一般固体中的声速随介质温度升高而降低。

( ○ )1.16 超声波在同一介质中横波比纵波检测分辨力高，但对于材料的穿透能力差。

( ○ )1.17 超声波在同一固体材料中，传播纵波、横波时声阻抗都相同。

无损检测超声波二级考试题库

无损检测超声波题库一.是非题：246题二.选择题：256题三.问答题： 70题四.计算题： 56题一．是非题（在题后括弧内，正确的画○，错误的画×）由于机械波是由机械振动产生的，所以超声波不是机械波。

（×）只要有作机械振动的波源就能产生机械波。

( × )振动是波动的根源，波动是振动状态的传播。

( ○ )介质中质点的振动方向与波的传播方向互相垂直的波称为纵波。

( × )当介质质点受到交变剪切应力作用时,产生切变形变，从而形成横波。

( ○ )液体介质中只能传播纵波和表面波，不能传播横波。

( × )根据介质质点的振动方向相对于波的传播方向的不同，波的波形可分为纵波、横波、表面波和板波等。

( × ) 不同的固体介质，弹性模量越大，密度越大，则声速越大 ( × )同一时刻,介质中振动相位相同的所有质点所联成的面称为波前。

( × )实际应用超声波探头中的波源近似于活塞波振动，当距离波源的距离足够大时，活塞波类似于柱面波。

( × )超声波检测中广泛采用的是脉冲波，其特点是波源振动持续时间很长，且间歇辐射。

( × ) 次声波、声波、超声波都是在弹性介质中传播的机械波，在介质中的传播速度相同，他们的主要区别主要在于频率不同。

( ○ ) 同种波型的超声波，在同一介质中传播时，频率越低，其波长越长。

( ○ )分贝值差表示反射波幅度相互关系，在确定基准波高后，可以直接用仪器的衰减器读数表示缺陷波相对波高。

( ○ )一般固体中的声速随介质温度升高而降低。

( ○ )超声波在同一介质中横波比纵波检测分辨力高，但对于材料的穿透能力差。

( ○ )超声波在同一固体材料中，传播纵波、横波时声阻抗都相同。

( × )超声场中任一点的声压与该处质点传播速度之比称为声阻抗。

( × )固体介质的密度越小，声速越大，则它的声阻抗越大。

无损检测超声波检测二级(UT)试题库带答案解析

无损检测超声波试题(UT二级)一、是非题1.1 受迫振动的频率等于策动力的频率。

√1.2 波只能在弹性介质中产生和传播。

×（应该是机械波）1.3 由于机械波是由机械振动产生的，所以波动频率等于振动频率。

√1.4 由于机械波是由机械振动产生的，所以波长等于振幅。

×1.5 传声介质的弹性模量越大，密度越小，声速就越高。

√1.6 材料组织不均匀会影响声速，所以对铸铁材料超声波探伤和测厚必须注意这一问题。

√1.7 一般固体介质中的声速随温度升高而增大。

×1.8 由端角反射率试验结果推断，使用K≥l.5的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检。

√1.9 超声波扩散衰减的大小与介质无关。

√1.10 超声波的频率越高，传播速度越快。

×1.11 介质能传播横波和表面波的必要条件是介质具有切变弹性模量。

√1.12 频率相同的纵波，在水中的波长大于在钢中的波长。

×1.13 既然水波能在水面传播，那么超声表面波也能沿液体表面传播。

×1.14 因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度。

×1.15 如材质相同，细钢棒(直径<λ=与钢锻件中的声速相同。

×（C细钢棒＝（E/ρ）½）1.16 在同种固体材料中，纵、横渡声速之比为常数。

√1.17 水的温度升高时，超声波在水中的传播速度亦随着增加。

×1.18 几乎所有的液体（水除外），其声速都随温度的升高而减小。

√1.19 波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播。

×1.20 介质中形成驻波时，相邻两波节或波腹之间的距离是一个波长。

×（应是λ/4；相邻两节点或波腹间的距离为λ/2）1.21 具有一定能量的声束，在铝中要比在钢中传播的更远。

√1.22材料中应力会影响超声波传播速度，在拉应力时声速减小，在压应力时声速增大，根据这一特性，可用超声波测量材料的内应力。
