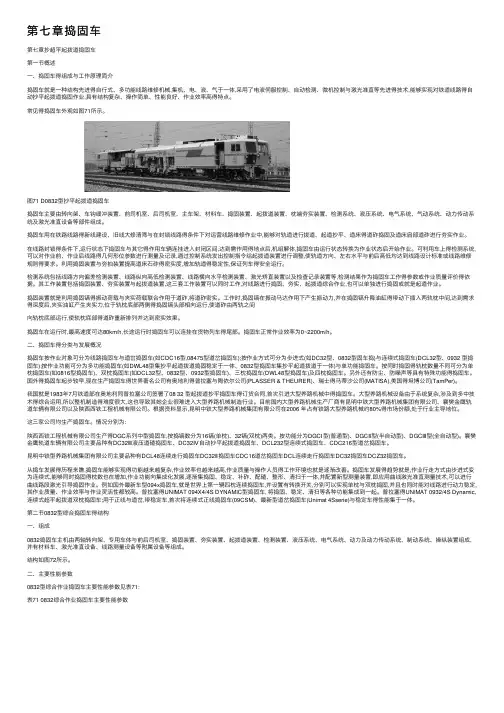

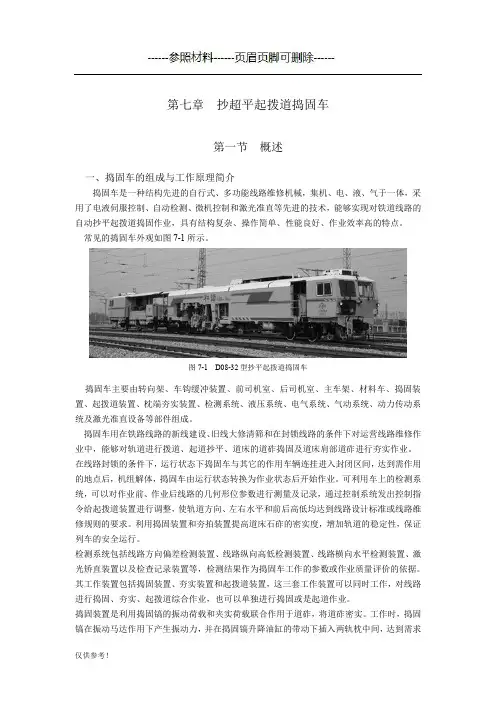

第七章 捣固车

第七章抄超平起拨道捣固车

第一节概述

一、捣固车得组成与工作原理简介

捣固车就是一种结构先进得自行式、多功能线路维修机械,集机、电、液、气于一体,采用了电液伺服控制、自动检测、微机控制与激光准直等先进得技术,能够实现对铁道线路得自动抄平起拨道捣固作业,具有结构复杂、操作简单、性能良好、作业效率高得特点。

常见得捣固车外观如图71所示。

图71 D0832型抄平起拨道捣固车

捣固车主要由转向架、车钩缓冲装置、前司机室、后司机室、主车架、材料车、捣固装置、起拨道装置、枕端夯实装置、检测系统、液压系统、电气系统、气动系统、动力传动系统及激光准直设备等部件组成。

捣固车用在铁路线路得新线建设、旧线大修清筛与在封锁线路得条件下对运营线路维修作业中,能够对轨道进行拨道、起道抄平、道床得道砟捣固及道床肩部道砟进行夯实作业。

在线路封锁得条件下,运行状态下捣固车与其它得作用车辆连挂进入封闭区间,达到需作用得地点后,机组解体,捣固车由运行状态转换为作业状态后开始作业。可利用车上得检测系统,可以对作业前、作业后线路得几何形位参数进行测量及记录,通过控制系统发出控制指令给起拨道装置进行调整,使轨道方向、左右水平与前后高低均达到线路设计标准或线路维修规则得要求。利用捣固装置与夯拍装置提高道床石砟得密实度,增加轨道得稳定性,保证列车得安全运行。

检测系统包括线路方向偏差检测装置、线路纵向高低检测装置、线路横向水平检测装置、激光矫直装置以及检查记录装置等,检测结果作为捣固车工作得参数或作业质量评价得依据。其工作装置包括捣固装置、夯实装置与起拨道装置,这三套工作装置可以同时工作,对线路进行捣固、夯实、起拨道综合作业,也可以单独进行捣固或就是起道作业。

捣固装置就是利用捣固镐得振动荷载与夹实荷载联合作用于道砟,将道砟密实。工作时,捣固镐在振动马达作用下产生振动力,并在捣固镐升降油缸得带动下插入两轨枕中间,达到需求得深度后,夹实油缸产生夹实力,位于轨枕底部两侧得捣固镐头部相向运行,使道砟由两轨之间

向轨枕底部运行,使轨枕底部得道砟重新排列并达到密实效果。

捣固车在运行时,最高速度可达80km/h,长途运行时捣固车可以连挂在货物列车得尾部。捣固车正常作业效率为0~2200m/h。

二、捣固车得分类与发展概况

捣固车按作业对象可分为线路捣固车与道岔捣固车(如CDC16型,08475型道岔捣固车);按作业方式可分为步进式(如DC32型、0832型固车捣)与连续式捣固车(DCL32型、0932 型捣固车);按作业功能可分为多功能捣固车(如DWL48型集抄平起道拨道捣固稳定于一体、0832型捣固车集抄平起道拨道于一体)与单功能捣固车。按同时捣固得轨枕数量不同可分为单枕捣固车(如0816型捣固车)、双枕捣固车(如DCL32型、0832型、0932型捣固车)、三枕捣固车(DWL48型捣固车)及四枕捣固车。另外还有防尘、防噪声等具有特殊功能得捣固车。国外得捣固车起步较早,现在生产捣固车得世界著名公司有奥地利得普拉塞与陶依尔公司(PLASSER & THEURER)、瑞士得马蒂沙公司(MATISA),美国得坦博公司(TamPer)。

我国就是1983年7月铁道部在奥地利同普拉塞公司签署了08 32 型起拨道抄平捣固车得订货合同,首次引进大型养路机械中得捣固车。大型养路机械设备由于系统复杂,涉及到多中技术得综合运用,所以整机制造得难度很大,这也导致其她企业很难进入大型养路机械制造行业。目前国内大型养路机械生产厂商有昆明中铁大型养路机械集团有限公司、襄樊金鹰轨道车辆有限公司以及陕西西铁工程机械有限公司。根据资料显示,昆明中铁大型养路机械集团有限公司在2006 年占有铁路大型养路机械约80%得市场份额,处于行业主导地位。

这三家公司均生产捣固车。情况分别为:

陕西西铁工程机械有限公司生产得DGC系列中型捣固车,按捣镐数分为16镐(单枕)、32镐(双枕)两类。按功能分为DGCⅠ型(普通型)、DGCⅡ型(半自动型)、DGCⅢ型(全自动型)。襄樊金鹰轨道车辆有限公司主要品种有DC32Ⅲ液压道碴捣固车、DC32Ⅳ自动抄平起拨道捣固车、DCL232型连续式捣固车、CDC216型道岔捣固车。

昆明中铁型养路机械集团有限公司主要品种有DCL48连续走行捣固车DC32Ⅱ捣固车CDC16道岔捣固车DCL连续走行捣固车DC32捣固车DCZ32捣固车。

从捣车发展得历程来瞧,捣固车能够实现得功能越来越复杂,作业效率也越来越高,作业质量与操作人员得工作环境也就是逐渐改善。捣固车发展得趋势就是,作业行走方式由步进式变为连续式,能够同时捣固得枕数也在增加,作业功能向集成化发展,逐渐集捣固、稳定、补砟、配碴、整形、清扫于一体,并配置新型测量装置,即应用曲线激光准直测量技术,可以进行曲线路段激光引导捣固作业。例如国外最新车型094x捣固车,就是世界上第一辆四枕连续捣固车,并设置有转换开关,分别可以实现单枕与双枕捣固,并且也同时能对线路进行动力稳定,其作业质量、作业效率与作业灵活性都较高。普拉塞得UNIMAT 094X4/4S DYNAMIC型捣固车, 将捣固、稳定、清扫等各种功能集成到一起。普拉塞得UNIMAT 0932/4S Dynamic,连续式超平起拨道双枕捣固车;用于正线与道岔,带稳定车,首次将连续式正线捣固车(09CSM)、最新型道岔捣固车(Unimat 4Sserie)与稳定车得性能集于一体。

第二节0832型综合捣固车得结构

一、组成

0832捣固车主机由两轴转向架、专用车体与前后司机室、捣固装置、夯实装置、起拨道装置、检测装置、液压系统、电气系统、动力及动力传动系统、制动系统、操纵装置组成,并有材料车、激光准直设备、线路测量设备等附属设备等组成。

结构如图72所示。

二、主要性能参数

0832型综合作业捣固车主要性能参数见表71:

表71 0832综合作业捣固车主要性能参数

(一)柴油发动机

0832型捣固车采用得就是道依茨F12L413F型柴油机作为动力源。柴油机安装在捣固车前司机室后补得车体中间,属于V型、12缸、直喷式斜筒形燃烧室、风冷车用高速四冲程柴油发动机,额定转速为2300r/min,额定功率为235kw,最大输出扭矩为1226N·m(转速1500 r/mi n),燃油消耗≤216g/(kw·h)。

(二)传动系统

0832型捣固采用了两套动力传动系统,车区间运行采用液力机械传动,进行高速走行;低速工作走行采用开式静液压传动,进行低速走行。当捣固车长距离转移工地时,一般需要把捣固车连挂在列车尾部,在机车得牵引下高速连挂运行。此时,必须脱开动力换挡变速箱得末级离合器,切断动力传动路线,使捣固车得车轮处于自由状态。
