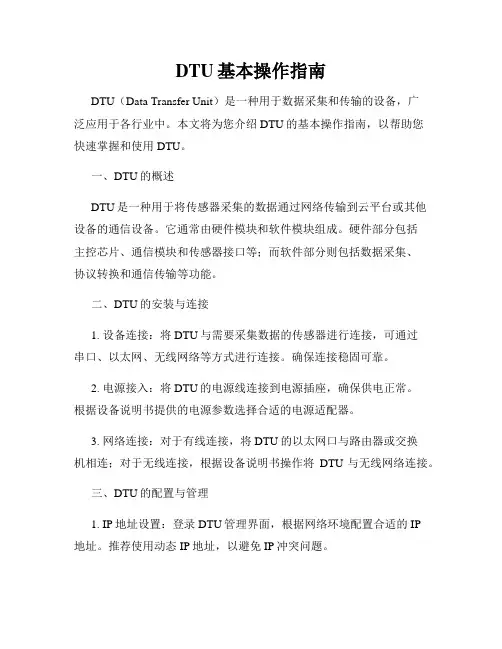

DTU基本操作指南
DTU基本操作指南DTU（Data Transfer Unit）是一种用于数据采集和传输的设备，广泛应用于各行业中。
本文将为您介绍DTU的基本操作指南，以帮助您快速掌握和使用DTU。
一、DTU的概述DTU是一种用于将传感器采集的数据通过网络传输到云平台或其他设备的通信设备。
它通常由硬件模块和软件模块组成。
硬件部分包括主控芯片、通信模块和传感器接口等；而软件部分则包括数据采集、协议转换和通信传输等功能。
二、DTU的安装与连接1. 设备连接：将DTU与需要采集数据的传感器进行连接，可通过串口、以太网、无线网络等方式进行连接。
确保连接稳固可靠。
2. 电源接入：将DTU的电源线连接到电源插座，确保供电正常。
根据设备说明书提供的电源参数选择合适的电源适配器。
3. 网络连接：对于有线连接，将DTU的以太网口与路由器或交换机相连；对于无线连接，根据设备说明书操作将DTU与无线网络连接。
三、DTU的配置与管理1. IP地址设置：登录DTU管理界面，根据网络环境配置合适的IP地址。
推荐使用动态IP地址，以避免IP冲突问题。
2. 通信参数设置：根据设备要求，设置DTU的通信参数，包括波特率、数据位、校验位等。
确保与传感器的通信参数相匹配。
3. 数据协议设置：根据需求选择合适的数据协议，常见的有Modbus、TCP/IP等。
设置数据协议有助于数据的准确传输和解析。
4. 远程访问设置：如果需要远程访问DTU，可设置相应的远程访问协议和端口号。
确保网络安全的前提下，实现远程数据监控和管理。
四、DTU的数据采集与传输1. 数据采集配置：根据实际需求，设置DTU的数据采集周期和采集方式。
可以选择定时采集、事件触发或连续采集等方式。
2. 数据传输方式：DTU支持多种数据传输方式，包括TCP、UDP、HTTP等。
根据实际情况选择最适合的传输方式。
3. 数据传输安全：为了保护数据安全，可通过加密算法或VPN等方式对数据进行加密和传输。
工业级DTU无线传输终端配置方式说明
工业级DTU 配置方式DTU 配置方式有三种方式：本地串口配置、网络远程配置和短信远程配置（仅 3180 系列产品）1.1 本地串口配置本地串口配置有两种配置方式，分别是工具配置和手动配置。
本说明书着重说明工具配置的方 式。
1.1.1 工具配置1、用串口线将 DTU 的串口和电脑的串口连接起来。
并注意所接的电脑串口编号。
配置参数的计算机和 DTU 的连接原理如下图：意事项：要连接计算机进行配置时，请先用串口线将 DTU 和计算机连接起来。
再根据配置软件提示给 DTU 上电2、在“配置光盘”里面找到“厦门才茂 DTU 配置软件 VXXX.exe ”（XXX 为软件版本号。
配 置光盘中文件路径：文\无线数据传输终端 DTU\产品工具软件\厦门才茂 DTU 配置软件 V544\厦门才 茂 DTU 配置软件 VXXX.exe ”），并打开此程序。
程序界面如下图所示：1-1 配置工具工作区域3、在“产品型号选择区域”中，根据要配置的产品型号来选择相应的“类型”和“型号”。
产品型号和选择型号对照表：选择型号 接口类型 产品型号 DB9 CM3150P,CM6550P,CM8150P,CM8250P,CM8350P,CM510-21H, CM510-21T,CM510-21F VGA CM3150V ,CM6550V ,CM8150V,CM8250V ,CM8350V,CM510-23H, CMxx50 CM510-23T,CM510-23F 端子 CM3151,CM6551,CM8151,CM8251,CM8351,CM510-22H,CM510-22T, CM510-22F 20 针 box CM3150EP,CM6550EP,CM8150EP,CM8250EP,CM8350EP DB9 CM3160P 、CM6560P CMxx60 VGA CM3160V 、CM6560V端子CM3161、CM656120 针 box CM3160EP 、CM6560EP DB9 CM350P 、CM360P CM350 VGA CM350V 、CM360V 20 针 box CM350EP 、CM360EP CM3x0 DB9 CM350P 、CM360PVGACM350V 、CM360V20 针 box CM350EP、CM360EP DB9CM6550P、CM8350PCMxx50_TC_M2M VGA CM6550V、CM8350V端子CM6551、CM835120 针 box CM6550EP、CM8350EPDB9CM3150P-SVR,CM6550P-SVR,CM8150P-SVR,CM8250P-SVR,CM8350P-SVR,CM510-21H-SVR,CM510-21T-SVR,CM510-21F-SVRVGACM3150V-SVR,CM6550V-SVR,CM8150V-SVR,CM8250V-SVR,CM8350V-SVR,CM510-23H-SVR,CM510-23T-SVR,CMxx50-SERVERCM510-23F-SVR端子CM3151-SVR,CM6551-SVR,CM8151-SVR,CM8251-SVR, CM8351-SVR,CM510-22H-SVR,CM510-22T-SVR,CM510-22F-SVR20 针 boxCM3150EP-SVR,CM6550EP-SVR,CM8150EP-SVR,CM8250EP-SVR,CM8350EP-SVRCMxx80DB9CM3180P20 针 box CM3180EPCM3181端子CM3181注：其中结尾为V的是替换原来EP结尾的产品，如果您的设备是带V，则在配置工具里需选对应EP的型号备注：在配置工具的日志里也可以找到相应的型号信息。
InHand工业无线数据终端DTU952快速安装手册说明书
InHand工业无线数据终端DTU952快速安装手册资料版本：V1.0---2020.07目录1.前言 (1)2.包装清单 (2)3.面板介绍与结构尺寸 (4)3.1.面板介绍 (4)3.2.结构尺寸 (5)4.安装 (6)4.1.导轨式安装与拆卸 (7)4.1.1.导轨式安装 (7)4.1.2.导轨式拆卸 (8)4.2.壁挂式安装与拆卸 (9)4.2.1.壁挂式安装 (9)4.2.2.壁挂式拆卸 (10)4.3.SIM卡安装 (10)4.4.天线安装 (11)4.5.电源安装 (12)4.6.保护地接地安装 (13)4.7.网线连接 (14)4.8.端子连接 (15)5.无线网关联网配置 (16)5.1.连接网关 (16)5.2.登陆网关 (17)5.3.网关拨号 (18)5.3.1.网关拨号设置 (18)5.3.2.验证网关拨号状态 (19)6.快速使用指导 (20)6.1.恢复出厂设置 (20)6.1.1.网页方式 (20)6.1.2.硬件方式 (21)6.2.导入/导出配置 (22)6.3.日志与诊断记录 (23)1.前言本手册针对北京映翰通公司的工业无线数据终端DTU950系列产品进行安装与操作，使用前请确认产品型号及包装内配件数量，并向当地网络运营商购买SIM卡。
本手册以边缘计算网关系列中的DTU952产品为例做说明，具体操作时请以实物为准。
2.包装清单每一台出厂的工业无线数据终端，都包含了客户现场的常用配件（如标准配件列表），当您收到我们的产品后，请仔细检查，如果发现有缺失或者损坏现象，请及时联系映翰通销售人员。
此外，映翰通可根据不同现场特点向客户提供可选配件，详情请见可选配件列表。
标准配件：可选配件：3.面板介绍与结构尺寸3.1.面板介绍图3-1DTU9523.2.结构尺寸图3-2结构尺寸4.安装安装注意事项：●电源要求：12VDC(9～60VDC)，请注意电源电压等级；●环境要求：工作温度-25℃～75℃，存储温度-40℃～85℃，相对湿度5％～95%（无凝露）。
上海詹佛斯信息 GPRS CDMA 数传 DTU 终端 说明书
前言上海詹佛斯信息科技有限公司推出的GPRS/CDMA数据传输终端，简称DTU,是利用现有的GPRS（中国移动）或CDMA（中国联通）无线网络的数据业务，将用户数据通过无线网络进行传输的产品。
DTU无线通讯终端的出现，适应了远距离数据传输通讯的要求，尤其适合数据采集点分散、位置偏远、无人职守、有线通讯安装施工不便、成本高的行业，例如气象、环保、水利、电力、石油管线监控、城市管网监控、工业监控、交通以及POS机智能零售业等，极大提高了数据通讯能力，节约人力物力成本，实现了数据通讯的跨越。
一、DTU的主要功能：1.永远在线；DTU数据终端能够保持与GPRS/CDMA网络的连接，能够实时检测网络的状态保持通讯链路畅通；2.自动拨号；当由于网络或外部电源关闭等原因造成DTU与网络链路中断时，DTU能够自动发起拨号，重新与网络指定IP建立连接。
3.透明传输；所谓透明传输是指用户数据通过网络传输以后，到达串口端是严格按照数据原码输出的，不需要用户进行协议解码等处理。
4.标准UDP/TCP数据传输；用户可以根据数据的特点选择使用通讯协议，UDP协议是“无链接的数据传输协议”，TCP 协议是“可靠的数据传输协议”；选择UDP进行数据传输时，数据通常具有可再现性、丢失数据不影响全局的特点，例如对温度、压力、流量、GPS位置信息等采集数据。
选择TCP进行数据传输时，通常数据是要求完整的，不可或缺的数据。
5.固定IP和支持动态域名；DTU不但支持与固定IP建立连接，还能够支持动态域名解析，此特点为没有固定IP的用户使用DTU提供了解决方案.二、GFSPP03-G的特点我公司的GFSPP03-G型DTU，除了具有以上功能以外，还具有以下特点：1.支持RS232和RS485通讯接口；2.支持波特率范围300~115200BPS;3.宽电压范围，支持电压DC9~36V,电源反接保护；4.高速ARM7内核CPU,数据缓存可达64K;5.内置硬件看门狗，可实现DTU异常保护,不死机;6.内嵌协议栈，支持网络点对点协议；7.同时支持公网拨号和专网拨号；8.可支持多数据中心通讯；9.抗电磁干扰设计，金属外壳屏蔽干扰源；10.只需一次初始化设置，DTU将永远记录设置不丢失；11.支持通过串口进行固件升级；其他增强功能：1.支持短信发送或拨号开关机；2.支持定时数据采集与发送；3.可定义网络指令控制和设置DTU；4.支持网络查询命令；三、GFSPP03-G 参数1.处理器CPU:PHILIPS ARM7;2.GPRS 模块：MC35/39,GTM900B;3.CDMA 模块：CM320;4.数据内存：64K;5.电源电压：DC9V~36;6.工作环境温度：-30~70℃；7.电流：待机<60mA,发射<2A;8.平均功率：<2W;9.支持频段：GPRS,900/1800/1900MHz;CDMA,800MHz;10.天线接口：SMA 射频阴头；11.通讯接口：RS232：标准串口无流控；RS485:自定义接口；12.外型尺寸：120X 65X 27mm;四、GFSPP03-G 接口定义GFSPP03-G 型DTU 如右图：1.电源插座2.数据端口（RS232/485）RS232定义：2——TXD 3——RXD5——GNDRS485定义：8——RT+;9——RT-;3.GPRS 天线4.指示灯——电源指示；——设置状态指示；——数据传输指示；——DTU 在线指示；5.SIM 卡插座6.设置/运行拨码进入设置状态，先把拨码拨向SIM 卡一侧，接通电源既进入设置状态；拨码拨向另外一侧DTU 开始运行，拨号到指定IP.123456五、GFSPP03-G初始化设置在正式使用DTU之前，需要对DTU做一些初始化工作，主要包括以下主要内容：首先，进行拨号设置，通常接入网络要求DTU对接入点名称、用户名、密码和拨号进行设置，注意设置时区分输入大小写；其次，对目标IP和目标端口及协议类型进行设置，这是数据通讯的必要条件；对于没有固定IP的用户，需要先申请动态域名，以动态域名解析的方式与中心端建立网络连接；选择最有效合适的通讯方式能够提供数据通讯的效率；再次，需要对用户串口波特率进行设置，要保持DTU与用户设备串口波特率一致才能正确无误的进行数据传输；最后，根据网络情况适当设置心跳时间间隔；如有必要区分DTU还要设置不同的DTU 设备ID号。
北京东方讯 EIC-CC12 CDMA无线数传（DTU）说明书
无线数据通信产品EIC-CC12 CDMA无线数传（DTU）使用说明书 V5.0北京东方讯科技发展有限公司© 版权所有 2011北京东方讯科技发展有限公司 重要提示：版权 产品专利号：ZL 2007 2 0149247.5此文档的版权属于北京东方讯科技发展有限公司，任何个人和单位未经北京东方讯科技发展有限公司的许可，不得随意进行复制、传播、修改和引用，违者将受到法律的制裁。
英文缩写对照表APN 接入点名称 Access Point NameAPP 应用业务 ApplicationBG 边际网关 Border GatewayBGP 边际网关协议 Border Gateway ProtocolBSC 基站控制器 Base Station ControllerBSS 基站系统 Base Station SystemBSSGP 基站系统GPRS协议 BSS GPRS ProtocolBTS 基站收发系统Base Transceiver SystemCDR 呼叫详细记录 Call Detail RecordCGF 计费网关功能 Charging Gateway FunctionCSD 电路交换数据 Circuit Switch DataDDN 数字数据网 Digital Data NetworkDHCP 动态主机配置协议 Dynamic Host Configuration ProtocolDNS 域名系统 Domain Name SystemDSC 数据业务中心 Data Service CenterDTU 数据终端单元 Data Terminal UnitEGP 外部网关协议 External/Exterior Gateway ProtocolEIGRP 外部Internet组路由协议 External/Exterior Internet Group RoutingProtoco lEMC 电磁兼容 Electro Magnetic CompatibilityESP 静电防护 Electro Static PrecautionsETSI 欧洲电信标准协会 European Telecommunications Standards Institute GGSN GPRS支持节点网关 Gateway GPRS Support NodeGMSC 移动交换中心网关 Gateway MSCGPRS 通用分组无线业务 General Packet Radio ServiceGSM 全球移动通信系统 Global System for Mobile CommunicationsGSN GPRS支持节点 GPRS Support NodeGTP GPRS隧道协议 GPRS Tunneling ProtocolGTP‐id GTP标识 GTP IdentityHLR 注册地信息注册器 Home Location RegisterHSCSD 高速电路交换数据 High Speed Circuit Switch DataIGMP 互联网组管理协议 Internet Group Management Protocol IGRP 互联网网关路由协议 Internet Gateway Routing Protocol IN 智能网 Intelligent NetworkIP 互联网协议 Internet ProtocolISDN 综合数字业务网络 Integrated Services Digital Network ISP 互联网业务提供商 Internet Service ProviderL2TP 第二层隧道协议 Layer 2 Tunneling ProtocolLA 位置区域 Location AreaLLC 逻辑链路控制 Logical Link ControlMAP 移动应用部分 Mobile Application PartMDNS 移动域名系统 Mobile Domain Name SystemMDTU 移动数据终端单元 Mobile Data Terminal UnitMIB 管理信息库 Management Information BaseMS 移动台 Mobile StationMSC 移动交换中心 Mobile Switching CenterMT 移动终端 Mobile TerminalMTBF 平均故障时间 Mean Time Between FailureMTTR 平均维护时间 Mean Time To RecoveryN/A 不可用 Not ApplicableNAS 网络接入服务器 Network Access ServerNAT 网络地址转换 Network Address TranslationNTP 网络时间协议 Network Time ProtocolO&M 运行和维护 Operations & MaintenancePAP 密码授权协议 Password Authentication ProtocolPDP 分组数据协议 Packet Data ProtocolPDN 分组数据网络 Packet Data NetworkPLMN 公众陆地移动网络 Public Land Mobile NetworkPOS 销售终端 Point of SalesPTM‐G 点对多点群呼 Point‐to‐Multipoint Group CallPTM‐M 点对多点多播 Point‐to‐Multipoint MulticastQoS 服务质量 Quality of ServiceRA 路由范围 Routing AreaRADIUS 远程授权拨入用户服务 Remote Authentication Dial In User Service RIP 路由信息协议 Routing Information ProtocolRSC 注册业务中心 Register Service CenterRTOS 实时操作系统 Real Time Operating SystemRTP 实时传输协议 Real‐time Transport ProtocolRTU 远方终端单元 Remote Terminal UnitRSVP 资源预留协议 Resource reSerVation ProtocolSCADA 监控与数据采集系统 Supervisory Control and Data Acquisition SGSN GPRS服务支持节点 Serving GPRS Support NodeSIM 用户标识模块 Subscriber Identify ModuleSMS 短消息业务 Short Message ServiceSMSC 短消息服务中心 Short Message Service CenterSNMP 简单网络管理协议 Simple Network Management ProtocolSTK SIM卡工具包 SIM Tool KitsTCP 传输控制协议 Transmission Control ProtocolTDMA 时分多址 Time Division Multiple AccessTMN 电信管理网络 Telecommunication Managed NetworkUDP 用户自带寻址信息协议 User Datagram ProtocolUIM 用户标识模块 User Identify ModuleUMTS 通用移动电信系统 Universal Mobile Telecommunication System USSD 非结构化补充业务数据 Unstructured Supplementary Service Data UTK UIM卡工具包 UIM Tool KitsVLR 访问地注册器 Visitor Location RegisterWAN 广域网 Wide Area NetworkWAP 无线应用协议 Wireless Application ProtocolWDDN 无线DDN Wireless Digital Data Network目 录第一章产品简介 (7)1.1 产品特征 (7)1.2 原理框图 (9)1.3 系统组成 (9)1.3.1 硬件 (9)1.3.2 串口信号 (9)1.3.3 串口通讯参数 (10)1.3.4 软件系统 (10)1.4 技术规格 (10)1.5 技术参数 (11)1.5.1 电源 (11)1.5.2 指示灯 (11)1.5.3 接口定义 (11)1.5.4 拨码开关 (12)1.5.5 天线接口 (12)第二章安装 (12)2.1 开箱 (12)2.2 设备安装与电缆连接 (13)2.2.1 安装UIM卡 (13)2.2.2 安装天线 (13)2.2.3 安装串口 (13)2.3 检测网络情况 (14)第三章参数配置与测试 (14)3.1 DTU终端配置 (Configurations) (14)3.2 DTU参数配置工具使用 (15)3.3 通讯测试 (20)3.3.1 测试前准备工作 (20)3.3.2 通讯测试 (21)第四章常见问题 (27)4.1 面板指示灯的定义 (27)4.2 DTU终端使用说明 (28)4.3 参数设置的问题 (28)4.4 不能进行正常通信： (28)4.5 拨打电话检查设备状态 (29)第五章附录 AT指令集 (29)5.1 +TSQ询问所有参数 (29)5.2 +BAUD波特率 (29)5.3 +COM串口参数 (30)5.4 +BUF串口缓冲区大小 (30)5.5 +TIME串口超时时间 (31)5.6 +LIP本地IP地址 (31)5.7 +LP本地端口 (31)5.8 +RIP远程IP地址 (32)5.9 +RP远程端口 (32)5.10 +DNAME域名 (32)5.11 +DC域名更新周期 (33)5.12 +DNS域名服务器DNS (33)5.13 +PT协议类型 (33)5.14 +ID设备标识 (34)5.15 +CC网络状态的检测周期 (34)5.16 +APN GPRS APN设置 (34)5.17 +NUM拨号号码 (35)5.18 +UN用户名 (35)5.19 +PW密码 (35)5.20 +AUTH认证方式 (36)5.21 +CB控制字节 (36)5.22 +RT重启时间 (36)5.23 +MT模块类型 (37)5.24 +HT心跳时间 (37)5.25 +VER版本号 (38)5.26 +SAVE保存当前所有参数的修改 (38)5.27 混合方式设置参数举例 (38)第一章 产品简介本章概要的介绍EIC-CC12 CDMA无线数传（DTU）的构成、特点与工作原理等：1.产品特征2.主要功能3.系统组成4.技术规格5.外部接口EIC-CC12 CDMA无线数传（DTU）是以CDMA网络为通信平台，提供标准的RS-232/485/TTL接口，按照工业标准设计，可直接与RTU、PLC、智能仪表、单片机控制器等各种工业现场的下位机设备连接。
DTU使用说明书
1.3 工作原理框图
IP MODEM 结构框图如图 1-2 所示：
1.4 产品规格
F2X16 系列无线参数 项目
DTU 使用说明书
此说明书适用于下列型号产品：
型号
产品类别
F2116
GPRS IP MODEM
F2216
CDMA IP MODEM
F2416
WCDMA IP MODEM
F2616
EVDO IP MODEM
F2716
TDD-LTE IP MODEM
F2816
FDD-LTE IP MODEM
F2A16
LTE IP MODEM
第二章 安装....................................................................................................................................... 8 2.1 概述...................................................................................................................................... 8 2.2 开箱..................................................................................................................................... 8 2.3 安装与电缆连接..................................................................................................................8 2.4 电源说明............................................................................................................................ 11 2.5 指示灯说明........................................................................................................................ 11
DTU说明书
目录前言 (2)一、DTU、DTU命名规则 (3)二、DTU产品特点： (3)二、DTU主要参数： (4)三、机械尺寸结构图： (5)端子管脚定义说明： (5)四、组网架构 (5)五、配置软件 (6)㈠、DTU相关参数的配置操作 (6)㈡、DTU程序升级操作 (8)前言感谢您使用北京聚英翱翔电子有限公司提供的智能型DTU产品。
使用前请务必仔细阅读此用户手册，您将领略其完善强大的功能和简洁的操作方法。
本设备主要用于RS232总线通信、RS485总线通信、工业以太网通信、GPRS无线数据通信，请用户按照手册中的技术规格和性能参数进行使用，本公司不承担由于用户不正常操作或不恰当使用造成的财产或者人身伤害责任。
一、DTU、DTU命名规则J Y□□□□□类型指示位D:DTUR:RTU数字量输入路数数字量输出路数模拟量输入路数模拟量输出路数4:4路8:8路4:4路8:8路4:4路8:8路4:4路8:8路二、DTU产品特点：➢提供设备状态指示灯，方便设备维护；➢宽电压供电范围：6V-37V；➢带RS232、RS485总线接口；➢内置大容量SPI-flash(容量可选1Mbit-64Mbit)，可实现数据的长时间本机保存；➢带4路12位高速(最大可达1Mbps)模拟信号采样输入；➢内置RTC，掉电可自动计时，定时定点唤醒；➢高效的电源管理设计，在对功耗要求严格的场合，实现低功耗节能，延长工作时间；➢传输支持多种协议，我公司自定协议和Modbus协议(ASCII、DTU、Modbus TCP)完美支持；➢数据远程传输支持GPRS、以太网等；➢数据传输采用GSM模块可实现功能：✓GPRS断线自动重连；✓根据需要最多可同时连接6个中心服务器；✓支持固定IP、域名解析和APN专网的寻址方式；✓支持TCP、UDP、PPP、ICMP、DNS、FTP等协议；✓支持的节点数，只要服务器资源允许，理论上为无数个；✓减少布线的成本和施工的麻烦；✓支持短信数据传输、短信参数配置功能；✓支持电话和短信唤醒功能；➢数据传输采用以太网模块可实现功能：✓支持10Mbps/100Mbps两种方式接入Internet，数据传输速度加快，适合大数据量传输；✓支持TCP、UDP、PPP、ICMP、DNS、FTP等协议；✓支持的节点数，只要服务器资源允许，理论上为无数个；✓根据服务器的需要，协议可以支持更加丰富；✓支持网络数据唤醒功能；➢支持专用软件进行本地和远程参数配置及维护；➢支持本地和远程固件升级；二、DTU主要参数：三、机械尺寸结构图：详细的管脚端子定义如下：端子管脚定义说明：四、组网架构DTU远程登录中心服务器的几种方案：图1 服务器连网方案中心服务器连网方案对比：方案一：服务器采用DTU拨号连接连网此种连网方案，只适合于小型数据传输，服务器支持的节点数有限；方案二：服务器采用固定IP(或APN专网)连网此种连网方案，IP地址是固定的，寻址较为方便，DTU连网较为容易，DTU不容易断网，工作较为可靠，适合多节点，大数据量数据传输，为我们首选的方案；方案三：服务器采用固定域名连网此种连网方案，域名是固定的，IP地址可能是不固定的，需要进行域名解析，寻址也较为方便，DTU连网较为容易，但在域名IP地址改换后，DTU必须重连，此种方案可以节省固定IP的费用，但可靠性不如方案二可靠；DTU连网方案选择：方案一：采用无线GPRS，先进入移动通信网，然后进入Internet，将相关数据发送给服务器；方案二：采用以太网组网，利用交换机把数据发给路由，然后路由将数据经Interne发送给服务器；五、配置软件㈠、DTU相关参数的配置操作1、硬件连接：将DTU的RS232接口和PC机的串口接口通过串口延长线连接起来，将DTU上电；2、串口设置：打开DTU配置软件，将串口选为DTU连接的串口，波特率默认为38400bps；3、DTU参数-基本配置：根据需要和功能需求，在相应的编辑框填入相应的数据或者在下拉列表选择我们所需要的选项；4、DTU其他参数设置同DTU参数-基本配置；5、保存当前设置：用户为了方便，可以在设置好所有的参数后，按保存设置，以便以后快速调用或者只许修改很少的选项即可。
华为DTU使用手册正文
MD-109 4G DTU 使用手册说明书
MD-109 4G DTU 使用手册目录第一章产品介绍 (2)1.1 产品简介 (2)1.2 产品外观 (3)1.3 标准配件 (4)1.4 安装尺寸 (6)1.5 工作原理 (7)1.6 规格参数 (8)1.6.1 技术参数 (8)1.6.2 指示灯说明 (9)1.6.3 串口定义 (9)1.7 技术优势 (9)1.8 典型应用 (10)第二章设备配置 (12)2.1 配置方法 (12)2.1.1准备工作 (12)2.1.2配置MD-109 (12)2.2 配置参数介绍 (19)2.3 恢复出厂设置 (21)2.4 固件更新 (21)2.5 远程配置 (23)附录1：点到中心调试案例 (30)附录2：驿云串口通调试案例 (35)附录3：数据中心的搭建 (40)附录4：DTU串口AT命令 (43)附录5：DTU短信模式及短信数据格式 (46)附录6：DTU连接S7-200结合组态软件通信案例 (50)第一章产品介绍本章主要介绍MD-109的外观、配件、规格参数和使用原理。
1、产品简介2、外观3、配件4、安装尺寸5、使用原理6、规格参数7、技术优势8、典型应用1.1产品简介MD-109是驿唐推出的新款嵌入式4G DTU 产品，支持中国移动、中国联通和中国电信的4G网络。
MD-109独到的嵌入式设计，使其尺寸更小，接口更灵活，MD-109让行业用户的嵌入式无线应用变的更加容易。
分体式的无线应用，无线通信设备和用户设备需要分别单独安装，不仅占用体积大，产品外观无整体性，安装、培训、调试也相对复杂，驿唐MD-109以其小巧的尺寸，灵活的接口，快速嵌入用户的设备，使得用户设备和无线通信设备融为一体。
MD-109的推出，必将引领无线通信应用一体化的趋势。
✧嵌入式设计，板子尺寸小巧，直接嵌入用户设备✧灵活的端子接线方式，同时支持串口RS-232和RS-485✧支持中国移动、中国联通和中国电信的4G网络✧和驿唐其他系列DTU 产品一样，兼容对mServer的连接✧即插即用：兼容多种数据中心软件，使得已有DTU 应用不必更改已有的数据中心软件✧支持点到点、点到多点、串口到串口的应用✧采用工业级元件，可在恶劣环境下使用，可在－40℃~＋85℃温度范围内使用MD-109可以直接嵌入各种需要实现无线通信的用户设备内部，如仪器、仪表、数据终端、RTU、工控机等设备，MD-109通过4G无线网络将与MD-109相连的用户设备数据传输到Internet 中的一台主机上，实现数据远程透明传输，MD-109可广泛应用于“物联网”涉及的各个行业：✧在电力行业，MD-109可以快速嵌入电表、电力应用终端等设备，实现无功补偿监测、配电监控、电表集抄、路灯监控等应用✧在供热领域，MD-109可以快速嵌入m-BUS 集中器，实现集中器与无线通信一体化✧在水应用行业，水表集抄、水资源管理远程监测、水路管网监测的无线通信都可以有MD-109的用武之地✧在环保领域，烟气在线监测(CEMS)、水质在线监测等污染源在线监测系统，MD-109可以当之无愧充当无线通信“神兵”的角色✧在设备维护领域，如电梯监控、空调监控等，MD-109可以快速嵌入用户的监测仪器，完成设备监控无线远传应用1.2产品外观图1-1：MD-109产品外观1.3标准配件图1-2：4G全频段吸盘天线吸盘天线图1-3：MD-109配置线图1-4：MD-109电源线图1-5：电源图1-6：MD-109端子接线示意图（RS-232）1.4安装尺寸图1-7：MD-109裸板尺寸1图1-8：MD-109裸板尺寸21.5工作原理图1-9：MD-109工作原理在MD-109中设置数据中心的IP（或域名）和端口后，MD-109利用4G无线网络拨号连上Internet，随后发起对所配的IP和端口（即mServer的监听端口）的连接，另外，用户软件系统通过虚拟串口等接口连接到mServer，进而实现了从用户设备到用户软件系统之间的无线、双向数据通信。
TD220 系列电力级无线通信模块（DTU）使用说明书
1TD220系列电力级无线通信模块（DTU）使用说明书适用型号：厦门计讯物联科技有限公司Xiamen Top-Iot Technology Co.,Ltd.TD220系列电力级无线通信模块（DTU）说明书【简称“电力DTU”】文档编号产品版本密级V2.3低产品名称：TD220系列共19页产品类型无线参数TD220GPRS 通信模块支持EGSM900/GSM1800MHz 双频，可选GSM850/900/1800/1900MHz 四频支持GSM phase 2/2+支持GPRS class 10，可选class 12TD2204G 通信模块支持TD-LTE 2600/2300MHz支持FDD-LTE 2600/2100/1800/900/800MHz 支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS目录一、术语与定义 (3)二、产品介绍 (3)1.1、产品简介 (3)1.2、典型应用 (4)三、安装说明 (4)3.1、安装条件 (4)3.2、安装步骤 (5)3.3、供电电源 (6)3.4、指示灯说明 (7)四、串口配置参数 (7)4.1、功能操作项 (7)4.2、基本配置 (9)4.3、GPRS/4G设置 (11)4.4、短信设置 (13)4.5、MODBUS设置 (14)五、短信配置参数 (16)附件一、AT命令 (16)附件二、常见问题与解决 (18)1、Power灯不亮 (18)2、Online灯不亮 (18)3、设备无法进入配置状态 (19)23一、术语与定义DTU：(Data Transfer Unit)，是专门用于将串口数据转换为IP 数据或将IP 数据转换为串口数据通过无线通信网络进行传送的无线终端设备。
SMS：短信2G：中国移动2G，中国联通2G(GPRS)和电信2G(CMDA 1X)。
3G：中国移动3G(TD-SCDMA)，中国联通3G(WCDMA)和电信3G(EVDO)。
DTU使用简单组网方式说明
为了描述方便，现将以下名词做如下说明：DTU：接收现场采集器的数据，把数据通过INTERNET网络传输到中心平台的设备。
VPN：是虚拟专网，指依靠ISP在公用网络中建立专用的数据通讯网络的技术。
APN是移动向客户提供的VPN专线业务；VPDN是联通向客户提供的VPN 专线业务。
动态域名解析：就是指把一个固定的域名解析到一个具有动态IP的主机上。
如果中心平台不具备固定IP地址的条件，中心电脑运行动态域名解析客户端软件，来确保数据传输。
中心平台：指安装能够解析前端采集器的数据格式并对数据进行处理的软件的电脑。
1数据采集传输的过程DTU登录GPRS网络之后，根据设置的IP地址和端口来与中心平台进行TCP/IP 连接。
当TCP/IP连接建立之后，前端采集设备和中心软件之间就可以进行数据通讯。
如下图所示：（DTU的工作过程示意）2 DTU与中心平台的组网方式根据中心平台能不能上网和如何上网的情况，DTU与中心平台有以下几种组网方式。
2.1 INTTERNET结合固定IP地址中心电脑可以上INTERNET并且拥有固定IP地址。
这种情况，DTU通过IP 地址来寻找中心平台，平台不需要运行其它附加的软件就可以接收到前端采集的数据。
DTU中的手机卡需要开通普通的GPRS/CDMA数据业务即可。
如下图所示：（固定IP的组网方式）优势：系统稳定可靠，支持多的DTU的连接。
缺点：固定IP是宝贵而有限的资源，申请的费用相对很高。
2.2 INTERNET结合动态域名中心电脑可以上INTERNET但是没有固定的IP地址，每次路由器掉电重起的时候IP地址都会发生变化。
这种情况可以申请动态域名，在中心电脑运行动态域名解析软件的客户端，客户端软件把动态的IP地址发送到域名解析服务器。
DTU访问余名解析服务器获得动态域名此时对应的IP，从而建立连接，进行数据通讯。
DTU中的手机卡需要开通普通的GPRS/CDMA数据业务即可。
如下图所示：（动态域名的组网方式）优点：大大缩减了中心端申请固定IP地址的费用。
崇瀚科技 CH-D1 无线 DTU 用户手册说明书
崇瀚科技CH-D1无线DTU 用户手册崇瀚科技无线DTU系列用户手册2/14/2011深圳市崇瀚科技开发有限公司Samuel崇瀚科技ChonghanPower by Chonghan重要提示由于无线通信的性质，传输和接收的数据永远不能得到保证。
数据可能会延迟，损坏（即有错误），或完全丢失。
虽然在一个结构良好的网络下正常的使用崇瀚科技无线设备，重大延迟或丢失数据的情况很少，崇瀚科技无线设备不应使用在以下情形：发送或接收数据失败可能导致用户或任何其他当事方任何形式的损害，包括但不限于人身伤害，死亡或财产损失。
崇瀚科技不承担任何由于数据收发延迟，错误，或数据收发失败造成的损害赔偿责任。
安全及危害不要在以下区域使用崇瀚科技无线设备：爆破操作区域，将要爆破的区域，医疗设备附近，生命支持设备附近，或任何可能受到任何形式的无线电干扰的设备附近。
在这些区域崇瀚科技无线设备必须关闭。
崇瀚科技无线设备传输的信号可能干扰这些设备。
不要在任何飞机上使用崇瀚科技无线设备，不论飞机在地面或飞行。
在飞机上崇瀚科技无线设备必须关闭。
当崇瀚科技无线设备运行时，传输的信号可能会干扰各种机载系统。
注意：一些航空公司可能会允许当飞机在地面而且飞机门是敞开的时候使用移动电话。
崇瀚科技无线设备在此时可以使用。
交通工具驾驶人员不能在驾驶交通工具时使用崇瀚科技无线设备。
否则将有影响驾驶人员对车辆的操作。
在一些国家和省，驾驶过程当中操作无线设备，属违法行为。
责任限制本手册的内容按原样提供。
崇瀚科技不承担任何类型的担保，明示或暗示保证，包括任何暗示的适销性担保，特定用途，或者非侵权。
本手册中的信息如有变更，恕不另行通知。
崇瀚科技及其关联公司特别声明不承担由于使用崇瀚科技产品而产生的任何及所有直接，间接的，特殊的，一般的，偶然，必然，惩戒性损害赔偿，包括但不限于损失或收入或所得的收入预期或输出利润。
版权信息©2010-2011 深圳市崇瀚科技开发有限公司版权所有注册商标“崇瀚科技®”是深圳市崇瀚科技开发有限公司的注册商标。
JYC311-4G DTU产品说明书
JYC311-4G DTU说明书第一章产品简介 (3)1.1产品概述 (3)1.2产品特点 (3)1.3终端原理组成 (3)1.5技术参数 (4)第二章通信协议 (5)2.1出厂默认协议 (5)2.1.1发送协议 (5)2.1.2接收协议 (6)2.1.3辅助命令 (6)2.1.4 调试工具 (7)第三章设备的安装 (8)3.1概述 (8)3.2 整套DTU设备由组成 (8)3.3安装与信号连接 (9)3.3.1.数据线的连接 (9)3.3.2天线的连接 (9)3.3.3 SIM卡的安装 (9)3.4指示灯状态 (9)3.5DTU的固定 (10)1.1产品概述本产品依托中国移动、中国联通、中国电信公司的短消息平台实现数据无线通信，组网简单高效。
实现无缝覆盖，并且没有距离限制，实现全国漫游。
可以实现广泛用于电力自动化、工业监控、交通管理、气象、金融、环境监测、煤矿、油田、证券等行业。
1.2产品特点工业级低功耗、高性能嵌入式处理器，可以可靠处理协议。
短消息处理协议、数据透明传输。
支持完全透明的数据传送模式。
抗干扰设计，多级看门狗，即便在硬件被死锁，仍然可以可靠的自动恢复到正常状态的功能，真正面维护。
标准工业RS232或RS485接口。
设备运行指示、网络连接显示。
提供用户设置软件、开放接口。
多种工作模式，可自由设置和转换1.3终端原理组成DTU 由下列几部分组成：32位ARM 处理器。
继电器断电路1.5技术参数接口：七模全网通，支持频段LTE FDD: B1/B3/B8LTE TDD: B38/B39/B40/B41 TDSCDMA: B34/B39 WCDMA: B1/B8CDMA 1x/EVDO: BC0 GSM: 900/1800天线接口：50Ω SMA （阴头） RS-232/串口数据接口串口速率1200～115200bps 可选供电电源供电：标准DC12V/ 1A可调电压范围：DC5V ～DC35V工作电流：待机时电流：22mA ，发射时峰值电流：220 mA环境参数工作温度：-35℃--+55℃ 存储温度：-40℃--+85℃ 相对湿度：95%（无凝结）2.1出厂默认协议发送协议格式：8613102859936:0:你好，Hello，SMS很简单。
成都亿佰特电子科技有限公司 E610-DTU 无线数传电台用户使用说明书
工业级无线数传电台E610-DTU20/30dBm用户使用说明书目录免责申明和版权公告 (3)一、产品介绍 (4)1.1产品简介 (4)1.2功能特点 (4)二、快速入门 (5)三、安装尺寸 (7)3.1各部说明 (7)3.2安装尺寸 (8)四、接口定义 (8)4.1电源接口说明 (8)4.2RS232接口定义 (9)4.3RS485接口定义 (9)五、技术指标 (9)5.1型号规格 (9)5.2通用规格参数 (10)5.3频率范围及信道数 (10)5.4发射功率等级 (10)5.5空中速率 (11)5.6电流参数 (11)5.7收发长度及分包方式 (11)六、工作模式 (12)6.1连续传输模式（模式0） (12)6.2一般传输模式（模式1） (13)6.3用户配置模式（模式2） (13)6.4保留模式（模式3） (14)七、寄存器读写控制 (14)7.1指令格式 (14)7.2寄存器描述 (15)7.3出厂默认参数 (17)八、中继组网模式使用 (17)九、对电台进行编程 (19)9.1示意图 (19)9.2配置软件详解 (20)十、固件升级 (21)十一、在测试及实际应用中的连接示意图 (21)十二、相关产品 (22)十三、实际应用领域 (23)十四、使用注意事项 (23)十五、修订历史 (24)免责申明和版权公告本文中的信息，包括供参考的URL地址，如有变更，恕不另行通知。
文档“按现状”提供，不负任何担保责任，包括对适销性、适用于特定用途或非侵权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。
本文档不负任何责任，包括使用本文档内信息产生的侵犯任何专利权行为的责任。
本文档在此未以禁止反言或其他方式授予任何知识产权使用许可，不管是明示许可还是暗示许可。
文中所得测试数据均为亿佰特实验室测试所得，实际结果可能略有差异。
文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。
DTU快速使用指南
无线连接、无限应用！D800 GPRS DTU快速使用指南目的本文档的目的是帮助客户尽快的建立DTU的测试系统。
测试系统建好后，可以通过DTU 和数据中心进行无线的数据传输。
1 连接DTU参照DTU的接口定义，用串口线把DTU 和电脑连接起来，如下图所示：接口定义序号 1 2 3 4 5 6 7 8 9 10RS-232 GND RX TX GPI GPO RTS CTS WDC GND VINRS-485 GND B- A+ GPI GPO RTS CTS WDC GND VINTTL GND RX TX GPO RTS CTS WDC GND VIN按上图所示：把天线通过天线接口和DTU相连。
在SIM卡接口处取出SIM卡座，放入开通GPRS功能，接入点是CMNET的SIM卡。
用串口线把DTU和电脑连接起来。
串口线连接电脑的一端使用标准的9针接口，接线方法如下表：另一端连接到DTU的1（地），2（RX），3（TX）口。
DTU 9针接口说明1 5 GND2 2 RX3 3 TX用220V转12V的电源适配器给DTU供电。
正极接10口，负极接9口，请勿接反。
2. 配置DTU1、打开配置工具，如下图所示。
2、点击帮助按钮可以了解连接DTU的顺序。
3、连接DTU成功后，配置“主数据中心IP地址”。
此地址是电脑连接到因特网的公网IP地址。
可登陆/，获得电脑的IP地址。
4、把传输方式配置成“透明传输”，连接方式配置成“TCP连接”，调试状态设置成“1”。
注意把DTU和设备连接时要把调试状态设置成“0”。
3．连接到数据中心1、打开超级终端，把波特率设置成57600，8N1。
2、打开数据中心软件，把端口设置成5001，点“侦听”，等待DTU连接，如果DTU连接上来后如下图显示：3、DTU和数据中心建立连接后，就可以进行数据的无线传输。
通过超级终端发数据给DTU,DTU收到数据后通过无线的方式发送给数据中心软件并显示。
DTU使用说明书
DTU使用说明书此说明书适用于下列型号产品：文档修订记录目录第一章产品简介 (3)1.1产品概述 (3)1.2 产品特点 (3)1.3工作原理框图 (4)1.4产品规格 (4)第二章安装 (8)2.1概述 (8)2.2 开箱 (8)2.3安装与电缆连接 (8)2.4电源说明 (11)2.5指示灯说明 (11)第三章参数配置 (12)3.1 配置连接 (12)3.2 参数配置方式介绍 (12)3.3 参数配置详细说明 (12)3.3.1 配置工具运行界面 (13)3.3.2 设备上电 (14)3.3.4 中心服务 (20)3.3.5 串口 (21)3.3.6 无线拔号 (22)3.3.7 全局参数 (23)3.3.8设备管理 (25)3.3.9其它功能项 (26)第四章数据传输试验环境测试 (26)4.1 试验环境网络结构 (26)4.2 测试步骤 (27)第一章产品简介1.1产品概述F2X16系列IP MODEM是一种物联网无线数据终端，利用公用蜂窝网络为用户提供无线长距离数据传输功能。
该产品采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供RS232和RS485（或RS422）接口，可直接连接串口设备，实现数据透明传输功能；低功耗设计，最低功耗小于5mA@12VDC；提供1路ADC,2路I/O，可实现数字量输入输出、脉冲输出、模拟量输入、脉冲计数等功能。
该产品已广泛应用于物联网产业链中的M2M行业，如智能电网、智能交通、智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。
IP MODEM典型应用如图 1-1 所示：图1-1IP MODEM应用拓扑图1.2 产品特点工业级应用设计◆ 采用高性能工业级无线模块◆ 采用高性能工业级32位通信处理器◆ 低功耗设计，支持多级休眠和唤醒模式，最大限度降低功耗◆ 采用金属外壳，保护等级IP30。
DTU基本操作指南
•路由器在拨号结束后，若NET灯常亮，则表示拨上的网络是4G，若慢闪，表示拨上的网络为
2G/2.5G/2.75G。
目录
3 1 2 3 DTU产品介绍 DTU基本配置 DTU基本操作
二、DTU基本配置
1、概述
DTU可采用WEB方式进行配置操作，该方式具有操作简便、直观的特点。按 照“本地连接配置”完成PC机和H8922 4G Router的本地连接配置后可在PC机上
•
• • • •
支持DHCP Server
可选支持GPS定位功能 可选支持串口DTU功能 支持本地、远程、平台固件升级 支持本地、远程、平台补丁升级
• •
提供系统本地日志和远程日志发送，实现网络实时监控 支持静态路由、支持RIPv2（路由信息协议，Routing Information Protocol）和OSPF （开放式最短路径优先，Open Shortest Path First）动态路由、支持源地址策略路由
• • • •
支持定时管理，有效控制上网流量和时长 支持数据触发上线，支持定时下线或者数据空闲下线 支持短信、语音唤醒上线、下线、重启 支持LCP（Link Control Protocol）检测、ICMP（Internet Control Message
Protocol）检测、心跳包检测等链路检测功能，保障无线网络稳定可靠
目录
3 1 2 3 DTU升级步骤 DTU基本配置 DTU基本操作
三、DTU基本操作
1、 SIM卡配置查询
•单选框选择 •SIM1
•SIM2
2、
网络状态查询
3、 DTU升级
在升级之前准备好升级文件，在本地PC机上放置，然后查看该DTU是否有本次升级 补丁文件；点击浏览，加载升级文件，点击升级按钮后，DTU将会自行重启，等待几 分钟DTU重新上线以后，查看系统管理文件升级栏，出现本次升级补丁，表明升级成 功；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GPRS/CDMA/无线数传DTU
使用手册
第一章产品简介
1.1 产品概述
金德创KDTECH DTU（本文简称DTU）为用户提供高速、永远在线、透明数据传输的虚拟专
用数据通信网络。
主要针对电力系统自动化、工业监控、交通管理、气象、金融、环保监测、煤矿、油田、证券等行业的应用，利用GPRS/CDMA/EVDO/TD- SCDMA/ WCDMA网络平台实现数据信息的透明传输，同时考虑到各应用部门组网方面的需要，在网络结构上实现虚拟数据专用网。
DTU：标准标准DB9 RS232/485接口，（备注485/232接口是：1脚悬空，脚2-（发），脚3+（收）；脚5接地）外置式，适用于各种工业监控、交通管理、气象、POS机、自动售货机、移动银行等应用。
产品外观如下：
1.2 产品特点
采用低功耗高性能的嵌入式处理器，可高速处理协议和大量数据
支持全透明方式下多中心数据传输
多种工作模式选择，使用方便、灵活
软硬件看门狗设计，保证系统稳定
采用5V~25V电压，供电电源适应性更宽
抗干扰设计，适合电磁环境恶劣的应用需求
方便的系统配置和维护接口
支持串口软件升级和远程维护
1.3 系统组成
DTU系统有下列组成部分：
32位ARM9处理器 64MB SDRAM & 8MB Flash 高性能工业级模块
1.4 工作原理
DTU (Data Transfer unit)全称数据传输单元，是专门用于将串口数据转换为IP 数据或将IP 数据转换为串口数据通过无线通信 网络进行传送的无线终端设备。
DTU 是基于移动网络，针对工业监控、交通管理、金融等行业的数据通信的应用开发的。
与数据中心的接口设备一起提供透明数据传输通道，组成用户专用数据网络。
DTU 原理框图参见下图：
1.5 技术参数
DTU 技术指标 音频/短消息
支持通话或紧急呼叫
支持全速率，增强全速率和半速率 支持中、英文短消息 支持双音多频（DTMF ） 支持G3传音 支持完善的A T 命令
接口
天线接口50Ω/SMA(阴头) SIM 卡3V/5V 自动检测
串行数据接口：标准RS232/485 串行数据速率：110~115200bits/s 供电
标准电压：+9VDC/250mA （待发射状态35 mA ）
GPRS/CDMA/EVDO/WCDMA /TD-SCDMA
模块
ARM9嵌入
式模块
天线及其接口模块 UIM
接口模块
指示灯模块
SRAM& FLASH 模块 系统复位模块
时钟模块
用户接口模块
RS232/RS485 收发器模块
二次电源模块
宽电压范围：+5~25VDC
其它参数
尺寸：72*50*16mm（不包括天线的安装件）
工作温度：-20~+75 ºC
储存温度：-40~+85 ºC
相对湿度：95%（无凝结）
第二章快速配置DTU
DTU 是2005年以前的2G时代的无线数据通讯技术，产品和技术都已经非常成熟。
金德创为客户提供：无线数传DTU参数配置简易软件（业界串口配置软件目前基本通用）。
因DTU内置了TCP/IP协议，无须通过PC机，便可以把数据传到指定的连在互联网上的服务器。
注意：
1、如果是232的DTU，则直接接到电脑的串口上；如果是485的DTU，则需要配置一个485转232的转换器，再接到电脑上配置。
（备注 485/232接口是： 1脚悬空，脚2-（发），脚3+（收）；脚5接地）
2、配置软件上的串口信息是DTU的出厂默认波特率，如果DTU的波特率经过改动，则需要将配置软件上的串口信息配置成改动后的波特率。
3、若是专网卡，则需要将网络参数中的接入点和用户名改成运营商提供的接入点和用户名！
4、“中心端设置”填入远程计算机的IP地址及端口（或域名）。
在远端即可收发数据。
备注：远端计算机要装TCP服务器（可在金德创网站 解决方案左侧的下载中心下载“ TCP/UDP调试程序”，为业界通用型）
问：在用无线数传组成数据采集系统时，如果中心端是局域网，如何让局域网内的某
台机器侦听和收发终端数据？（如果服务器连接到路由器上，所以要先路由器上做端口映射（如果直接连接公网的Server可以不用做端口映射）。
答：可以使用网关路由器的虚拟服务器功能，将要监听的端口映射到局域网内的任何一台计算机上，这样到达网关路由器的指定端口数据就会被送到这台计算机上来。
即将公网上的某一指定端口的数据通过映射功能将此端口的数据转发到局域网内数据中心的计算机上(参考路由器的说明书进行NAT和端口映射的配置)。
远程重启。
电话响铃远程重启，DTU响铃6次后拨号上网，建立数据传输通道。
这样可避免人为到现场管理。
第三章超级终端设置
在WINDOWS桌面左下脚依次选择：开始→程序→附件→通讯→超级终端。
将出现如下画面：
输入建立的超级终端名字后点击“确定”，将出现如下串口选择画面：
根据实际情况选择用于配置参数的串口号（如COM1，COM3等），点击“确定”，将出现如下设置画面：
先断开，再点属性进入设置
点击配置：
进行参数确认和修改；点确定后，进入“呼叫”
这样就完成了超级终端的设置，可以进行串口通信了。
