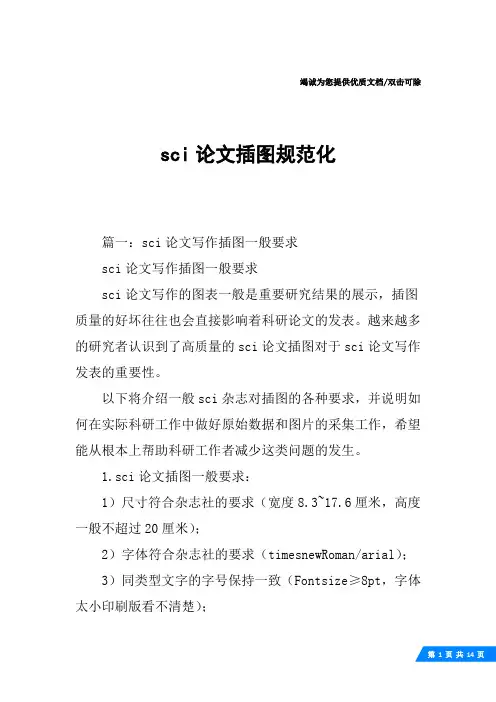

竭诚为您提供优质文档/双击可除sci论文插图规范化篇一:sci论文写作插图一般要求sci论文写作插图一般要求sci论文写作的图表一般是重要研究结果的展示,插图质量的好坏往往也会直接影响着科研论文的发表。

越来越多的研究者认识到了高质量的sci论文插图对于sci论文写作发表的重要性。

以下将介绍一般sci杂志对插图的各种要求,并说明如何在实际科研工作中做好原始数据和图片的采集工作,希望能从根本上帮助科研工作者减少这类问题的发生。

1.sci论文插图一般要求:1)尺寸符合杂志社的要求(宽度8.3~17.6厘米,高度一般不超过20厘米);2)字体符合杂志社的要求(timesnewRoman/arial);3)同类型文字的字号保持一致(Fontsize≥8pt,字体太小印刷版看不清楚);4)线条粗细保持一致(lineweight;0.25~1pt);5)准确、清楚、有条理的图片标记,插图上所有元素对位整齐;6)插图内容应占据整张插图的90%以上空间,四周不能留太多空白区域;7)颜色模式符合杂志社的要求(Rgb,cmyk);8)图片分辨率超过杂志社的最低要求(彩图≥300dpi;线条图≥1000dpi;灰度图≥600dpi;组合图≥500dpi);9)格式符合规范(位图,tiFF,矢量图,pdF/eps);10)大小合适(每张插图最好不超过10m,推荐保存为tiFF格式并选择lzw无损压缩模式);2.sci论文写作如何获取高质量的原始素材?大家在收集原始数据和图片时,应特别注意获取高质量的原始文件,并长期保存。

(1)照相机拍摄类照片拍摄时应注意如下要点:1)注意摄入参照物。

如需比较拍摄物尺寸大小的,应辅以钢尺做参照,如肿瘤体积、裸鼠大小等;2)背景应尽量干净,推荐以浅蓝布作为背景,注意减少血渍及其他污染物的干扰;3)仔细检查相机设置,分辨率越高越好,推荐2560×1920dpi及以上分辨率;4)对焦准确,不要逆光拍摄,多拍几张;及时检查效果并挑选可用的,正确命名,并将原始照片长期保存(不要用word或ppt保存);(2)条带类图片拼图前,条带类图片需要通过图片软件进行裁剪和预处理,并添加箭头和分子量等文字说明。

学术论文中的插图和图表制作规范

学术论文中的插图和图表制作规范

学术论文中的插图和图表制作规范学术论文是科研工作者交流研究成果、推动学术进展的重要方式。

在学术论文中,插图和图表的使用是不可或缺的,它们能够直观地展示数据和结果,提高论文的可读性和可理解性。

然而,为了保证插图和图表的准确性和规范性,我们需要遵循一些制作规范。

首先,插图和图表应该具备清晰、简洁的特点。

插图应该有足够的分辨率,以便读者能够清晰地看到其中的细节。

此外,插图的内容应该简洁明了,避免过多的文字和图形元素,以免分散读者的注意力。

图表也应该简洁明了,避免过多的线条和标记,以免造成混淆。

在制作插图和图表时,我们应该注重信息的传递,而不是图形的复杂性。

其次,插图和图表的编号和标题应该规范统一。

每个插图和图表都应该有一个唯一的编号,并在正文中进行引用。

编号应该按照插图和图表的出现顺序进行,以便读者能够方便地找到相应的插图和图表。

此外,每个插图和图表都应该有一个简明扼要的标题,能够准确地概括其内容。

标题应该位于插图和图表的上方或下方,并使用统一的字体和字号。

另外,插图和图表的来源和版权信息也是需要注意的。

如果插图和图表是从其他文献或网站上引用的,我们应该在图注或脚注中注明其来源,并遵守版权规定。

如果插图和图表是自己制作的,我们也应该在图注或脚注中注明其作者和制作日期,以便读者了解其真实性和时效性。

此外,插图和图表的尺寸和位置也是需要考虑的。

插图和图表的尺寸应该适中,既能够展示所需的信息,又不会占用过多的篇幅。

插图和图表的位置应该与相关的文字内容相对应,以便读者能够直观地理解其含义。

在插图和图表的周围应该留有足够的空白,以便读者能够更好地聚焦于插图和图表的内容。

最后,插图和图表的解读和说明也是需要注意的。

在插图和图表的正文中,我们应该对其进行解读和说明,以便读者能够更好地理解其含义和意义。

解读和说明应该简明扼要,避免冗长的文字和复杂的术语,以免给读者造成困扰。

在解读和说明中,我们可以使用适当的箭头、标注和颜色等辅助手段,以增加插图和图表的可读性和可理解性。

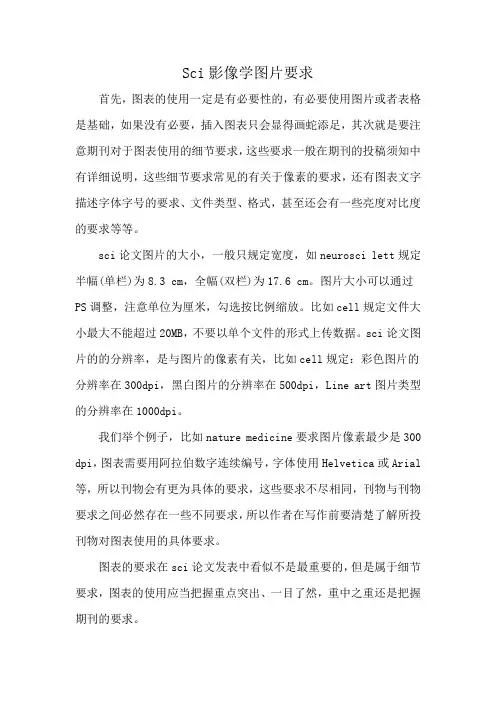

Sci影像学图片要求

Sci影像学图片要求

Sci影像学图片要求
首先,图表的使用一定是有必要性的,有必要使用图片或者表格是基础,如果没有必要,插入图表只会显得画蛇添足,其次就是要注意期刊对于图表使用的细节要求,这些要求一般在期刊的投稿须知中有详细说明,这些细节要求常见的有关于像素的要求,还有图表文字描述字体字号的要求、文件类型、格式,甚至还会有一些亮度对比度的要求等等。

sci论文图片的大小,一般只规定宽度,如neurosci lett规定半幅(单栏)为8.3 cm,全幅(双栏)为17.6 cm。

图片大小可以通过PS调整,注意单位为厘米,勾选按比例缩放。

比如cell规定文件大小最大不能超过20MB,不要以单个文件的形式上传数据。

sci论文图片的的分辨率,是与图片的像素有关,比如cell规定:彩色图片的分辨率在300dpi,黑白图片的分辨率在500dpi,Line art图片类型的分辨率在1000dpi。

我们举个例子,比如nature medicine要求图片像素最少是300 dpi,图表需要用阿拉伯数字连续编号,字体使用Helvetica或Arial 等,所以刊物会有更为具体的要求,这些要求不尽相同,刊物与刊物要求之间必然存在一些不同要求,所以作者在写作前要清楚了解所投刊物对图表使用的具体要求。

图表的要求在sci论文发表中看似不是最重要的,但是属于细节要求,图表的使用应当把握重点突出、一目了然,重中之重还是把握期刊的要求。

SCI论文插图规范

SCI论文插图规范
字体类型 Arial 或者Time News Roman字体 字体大小没有严格要求,但整篇论文中多幅插图
中同类型的文字部分的字体大小应保持一致,原 则上不超过14号字,尽量使用7-12号字,尽量少使 用小于6号以下的字体,最多见的文字大小推荐使 用7号字
图片压缩及文件大小
为了便于投稿时插图文件尽量快速的网络传输, 建议对于tiff格式图片统一采用LZW格式的无损压 缩,否则高分辨率(如1000bpi)的tiff格式线图大 小甚至可以达到50MB,线条图使用LZW格式压缩 后大小改变十分明显,彩色照片类图片进行LZW 压缩后大小改变相对较小
插图整体要求
图片尺寸要符合规范; 只接受指定格式的图片; 插图上元素要求对位整齐; 图片清晰度要求符合印刷要求; 插图中相同类型的文字大小应统一; 文字字体选择要符合要求并保持一致 线条粗细应统一
图表坐标轴线条粗细最佳为0.2mm或者0.25mm。线条图中坐 标轴应使用黑色,线条粗细在0.1mm-0.4mm之间。同一类型 线条粗细保持一致。
SigmaPlot、SPSS PDF虚拟打印机: Adobe Acrobat Profesional
不同图片类型的要求
线条图 包括细胞流式图,生存曲线、散点图、柱状图、DNA序列
图等 Tiff格式: 分辨率至少1000dpi 采用LZW无损压缩可大幅度减少文件大小 坐标轴用黑线,绘图区横向网格去除 注意使用要求字体、字号保存一致性 Eps: 同一论文中不同插图线条粗细、字体、字号保存一致性 单纯线条图推荐使用eps格式投稿
只接受这两种类型的插图文件格式。鼓励使用 EPS矢量图格式,因为矢量图印刷出来的文字和 线条最清晰。Tiff格式需要达到相应的分辨率。
不接受JPG格式的插图,不接受嵌入到doc文档胡 总ppt文档中的插图。

SCI论文写作之插图要求

SCI论文写作之插图要求

SCI论文写作之插图要求本文说明一般SCI杂志对插图的基本要求以及如何在科研工作中做好原始数据的采集工作,希望对科研工作者有用。

1. SCI论文插图一般要求:1)尺寸:宽度8.3~17.6cm,高度≤20cm;2)字体:Times New Roman/Arial;3)同类型文字的字号保持一致:Font size ≥8 pt(字体太小印刷版看不清楚);4)线条粗细一致:Line weight一般在0.25~1 pt;5)准确、清楚、有条理的图片标记,插图上所有元素对位整齐;6)插图内容应占据整张插图的90%以上空间,四周不能留太多空白区域;7)颜色模式:RGB, CMYK;8)图片分辨率超过最低要求:彩图≥300 dpi;线条图≥1000 dpi;灰度图≥600 dpi;组合图≥500 dpi;9)格式符合规范:位图,TIFF,矢量图,PDF/EPS;10)大小合适:每张插图最好不超过10M,推荐保存为TIFF格式并选择LZW无损压缩模式;2.SCI论文写作如何获取高质量的原始素材?收集原始数据和图片时,应特别注意获取高质量的原始文件,并长期保存。

(1)照相机拍摄类照片要点:1)注意摄入参照物。

如需比较拍摄物尺寸大小的,应辅以钢尺做参照等;2)背景应尽量干净。

推荐以浅蓝布作为背景,注意减少血渍及其他污染物的干扰;3)检查相机设臵,分辨率越高越好,推荐2560×1920dpi及以上分辨率;4)对焦准确,不逆光拍摄,多拍几张;5)及时挑选可用照片并正确命名,并将原始照片长期保存,不要用word或ppt保存;(2)条带类图片拼图前,条带类图片需要通过图片软件进行裁剪和预处理,并添加箭头和分子量等文字说明。

注意:1)保持凝胶完整;2)拍照或扫描时应臵高分辨率,原始分辨率>300 dpi,越高越好,保存为TIFF格式备用。

(3)显微镜、电镜、共聚焦显微镜图片这类照片包括黑白图和彩色图。

拼图前,往往需要预处理添加标尺和调整大小。

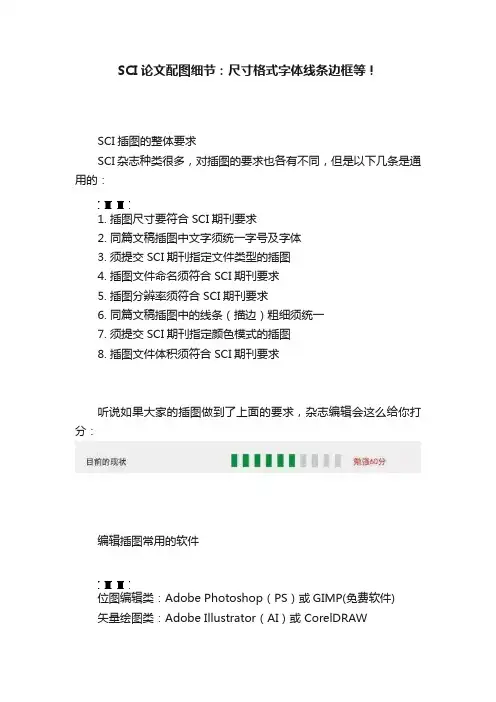

SCI论文配图细节:尺寸格式字体线条边框等!

SCI论文配图细节:尺寸格式字体线条边框等!

SCI论文配图细节:尺寸格式字体线条边框等!SCI插图的整体要求SCI杂志种类很多,对插图的要求也各有不同,但是以下几条是通用的:1. 插图尺寸要符合SCI期刊要求2. 同篇文稿插图中文字须统一字号及字体3. 须提交SCI期刊指定文件类型的插图4. 插图文件命名须符合SCI期刊要求5. 插图分辨率须符合SCI期刊要求6. 同篇文稿插图中的线条(描边)粗细须统一7. 须提交SCI期刊指定颜色模式的插图8. 插图文件体积须符合SCI期刊要求听说如果大家的插图做到了上面的要求,杂志编辑会这么给你打分:编辑插图常用的软件位图编辑类:Adobe Photoshop(PS)或GIMP(免费软件)矢量绘图类:Adobe Illustrator(AI)或 CorelDRAW图表制作类:Graphpad、Origin、SigmaPlot、SPSS、Excel、R LanguagePDF虚拟打印机:Adobe Acrobat Professional、PdfFactory 我目前画图的组合,一般是R语言+AI+Ps的组合插图文件的格式插图文件格式主要有两种:TIFF和EPS,与之对应的就是位图和矢量图。

相机拍出来的都是位图,用函数生成的图都是矢量图。

TIFF格式:位图。

如使用Photoshop编辑的插图,导出tiff格式图片时请拼合图层(不懂图层概念的同学可以自行百度一下,后面的PS专题,小编会进行介绍)EPS格式:矢量图。

其中可嵌入位图。

补充知识:位图就是由一个一个独立的像素点构成,比如我们用相机拍的自拍,小编放大过自己的自拍,结果被一堆马赛克吓死了;矢量图里面的所有线条都是一个一个的函数,所以无论怎么放大都是不会出现马赛克的!插图文件名的格式插图文件名:Fig1.tiff、Fig2.tiff…Fig1.eps、Fig2.eps…Figure 1.tiff、Figure 2.tiff(多个图片拼合成一张的,是算做一个图的),另外个别期刊要求将文稿第一作者或者通讯作者的姓氏与fig组合命名,比如Smith_fig1.tiff。

SCI插图的规范化操作

SCI插图的规范化操作

操作实例
——通过实例学会一种思维
一、图片清晰度调整和色彩校正
调整图片清晰度
直方图
调整图片清晰度
直方图
图片清晰度调整
色阶 曲线
最白色的像素几乎为零, 最黑色的像素也几乎为零, 黑的不黑,白的不白, 清晰度不够!
图片清晰度调整
色阶
滑动右侧滑块到“山脚下”, 把灰色的地方设置成白色
滑动左侧滑块到“山脚下”, 把接近黑的地方设置成黑色
条带的拼接
拼接(AI)
置入要排 列的文件
全部框选
新建画布
用矩形工 具画边框
去除填充, 描边为黑色
选中边框,在 用“T”文 描边里改大小, 字工具添 通常为0.1mm, 加文字 右键“编组”
调整文字距 离和角度
条带的拼接
加箭头
先选中直 线工具
在描边中 设置0.2mm
按shift拖动 画出水平线
点击右侧“描 边”工具
7、导出投稿的规范格式
1、了解期刊对图片的要求
2、规划插图的数量、尺寸和布局
半版图:宽度一般为8cm 高度不限,但一般不超过20cm
2/3版图:宽度一般为12-15cm 高度不限,但一般不超过20cm
整版图:宽度一般为17cm 高度不限,但一般不超过20cm 照片缝隙推荐为0.5-0.8mm
bmp 标准的位图格式,严格的把每个像素的位置和颜色存储起来,不对图片进行特 殊的压缩,因此非常大。 jpg 保存为jpg格式就意味着对图片进行了有损压缩,文件相对比较小。相机默认 jpg格式,对图像的尺寸和精密度进行了设置,使的图像损失最小。
gif
只能用最多256种颜色描绘图像。其内部可以保护多幅图像,按照次序播放则 呈现动画效果。 tif 是印刷领域使用最多的图片格式。除了可以保持图像每个像素的位置和颜色外, 还可以保存图层、注释等,通常投稿使用TIF的LZW压缩格式。 png 其最大特点是可以保存透明区域。

SCI论文写作对图片要求

SCI论文写作对图片要求

图片在SCI论文写作中存有重大的比重,其原因不言而喻,没有图片的佐证任何论点都无法在文章中让人信服。

图片的处理也可以说是SCI文章核心价值所在。

图片素材来源:1)由采样软件导出,如powerlab的动作电位图、血压图等;2)统计作图软件生成,如excel的柱状图等。

前者多为彩色照片,色彩包含了重要信息;后两者多为线图,色彩一般仅为了不同组之间的区别,因此为了投稿的经济性,一般主张将色彩丢弃,换用形状特征来区别组间,效果可能更好。

对于彩照和线图的投稿要求是不同的,下面将会谈到。

3)数码设备拍摄的照片或CCD;前置原则:1)原始图像要保留,修改后的图像务必另存而不要覆盖原始图像;2)尽量减少保存次数,以免损失图像质量,可以多处修改一一完毕后再做存盘;3)所有操作不得使图像失真,任何影响图像真实性的修改都是不允许的。

一投稿要求1 图片格式一般要求图片为TIFF格式,并存为独立文件。

可以通过文件/存储为(/前为主菜单项,/后为下拉菜单或扩展菜单项,下同)将JPG格式转为TIFF格式。

2 色彩要求一般要求为CMYK色彩。

可通过图像/模式将RGB色彩转为CMYK色彩。

RGB色彩用于数码设备上,而CMYK为印刷业通用标准,两者存在差异。

但现在大多数杂志不要求作者做此项修改。

3 图片大小此项非常重要,注意这里指的是图片的物理尺寸(单位是cm×cm,而非像素),用来印刷排版。

一般只规定宽度,如neurosci lett规定半幅(单栏)为8.3 cm,全幅(双栏)为17.6 cm。

可通过图像/图像大小,在弹出窗口中修改,注意选择单位为厘米,并勾选按比例缩放。

4 图片分辨率非常重要,和像素大小直接相关,易和上面所述物理大小相混淆。

各刊物均有具体要求,且国外杂志对此要求严格。

如neurosci lett规定:线图至少达到1000dpi,彩照达到300dpi,两者的混合图片达到500dpi。

可通过图像/图像大小,在弹出窗口中修改。

SCI论文作图组合排版格式

SCI论文作图组合排版格式

几个需要注意的原则:1、逻辑图片的目的是更好地反应实验结果,因此图片的组合要进口文章的思路和逻辑,把说明同一个问题的图组合在一起。

如果一个结果同时有实验照片又有统计图,先放实验照片再放统计图。

2、层次往往同一个结论,有些期刊会要求你用多种实验手段(如蛋白表达,除了WB,还要求免疫荧光)或者多个模型验证(如多株细胞),这种时候就会出现一个结果,有大量类似的图片的情况。

文章中只要放代表性的一套数据就可以了,其他另外整理,放在补充材料里。

3、美观美观的主要表现为让人一眼看上去很舒服。

主要体现在清晰、格式、整齐、紧凑。

清晰:主要是分辨率的问题,之前说过很多,这里不再赘述。

格式:对于数据作图,图中的标示/说明文字一定要清楚,同一张图(甚至所有图)的风格要一致。

主要体现在:①字体(如都用Times New Roman字体);②字号;③标示性的标记要统一(如标记2组数据之间有显著性差异,要么都在两组间划直线,要么都用水平的括号)。

各个小图的序号(一般用ABC…标示),要用比图中的字稍大2号的字体,建议加粗体。

图片的背景,一般用白色,其他颜色的背景可能会影响图片的打印质量。

整齐:图片的排列要有规律,而且最好为方形,尽量避免缺角或者缺块的情况。

如:紧凑:图与图之间的距离不要太宽,除非是为了排版需要。

下面介绍几个图片的组合排版软件:1、Powerpoint说到好用的图片组合排版软件,第一位非PPT莫属!老谈自己也很喜欢用PPT来拼图。

首先软件的普及性非常广,几乎是个电脑都会装有PPT(不用担心临时需要修改图片却找不到源文件处理时的软件)。

其次,非常的简单易用(相信小伙伴们都深有体会),不得不说,PPT是一个伟大的创造!再者,修改很方便,直接点击需要修改的部件就可以进行一系列的修改了。

但是它也有缺点。

照片/图片插入/复制到PPT后,导出来的时候分辨率可能会有损失,要挽救分辨率,需要把PPT通过另存为PDF再转成图片(这时还可以设置分辨率)。

SCI论文之作图四大原则

SCI论文之作图四大原则

SCI 论文之作图四大原则原则一:分辨率多数期刊对不一样的图也会有不一样的要求,一般情况来说有三种要求:1、line artwork(纯纯的黑白图,没有中间颜色)是要求最高的,1200dpi 以上;2、combiantion artwork(halftone artwork 与line artwork 的组合,或彩色图与line artwork 的组合)属于中间档,600dpi 以上。

3、halftone artwork(颜色深浅有差别的灰度图,也就是我们最常用的形式)要求最低,300dpi 以上就OK 了;大家可以从实验阶段就留心保存高分辨率的原始图,一般来说600dpi 就完全够用了(line artwork 是极少数的情况,特殊对待),当然也不能一味追求高分辨率,分辨率太高会导致图片很大,投稿时上传容易出现困难。

原则二:图片格式多数期刊要求图片为TIFF 格式或EPS 矢量图,并且要形成独立文件。

好多同学就会冒出来说:"我好钟意bmp 或者jpg 的。

"小编大人对此表示绝不能纵容这类**惯的养成,因为这两种格式包含的信息量相对较少,即便是可以转换为TIFF,质量也会因此而下降(部分图像信息也会丢失哦)。

那又会有好多同学冒出来说:"矢量图看起来好清楚哦!"其实那和TIFF 没有太大的区别,只要是满足分辨率就通通可以。

原则三:物理大小关于这方面小编要强调这是不容忽视的。

虽然在投稿阶段并没有做出严格的要求。

可在印刷排版时就会变的格外讲究起来。

但是大家也不要过于担心,一般情况只会规定一下宽度,半幅(单栏)在7.5cm 左右,全幅(双栏)在15cm 左右,不同期刊的要求会略有差异。

原则四:色彩要求-仅针对彩色图关于这个问题大家很少会注意,一般情况分为2 种:RGB 用于数码设备上;CMYK 为印刷业通用标准,这两种对图片色彩的要求也是不尽相同的,多数期刊在Manuscripts Accepted for Publication 阶段会要求图片为CMYK 色彩。

2、常见SCI期刊的科研插图规范

2、常见SCI期刊的科研插图规范
12
• 案列赏析
2021/6/4
13
• 插图规范
Spandidos英文稿约截图
2021/6/4
插图规范
1.尺寸 :1列,80mm;2列,170 mm; 高200mm
2.文件大小:文件将很少超过10 MB 3.图片格式:otiff,lempel–ziv–welch(lzw)压 缩,Ojpeg,obmp、gif、pct、png, 4.字体 :(Times New Roman、Times、 Arial、Helvetica或Symbol字体)保存Olabels 。 5.其他 :灰色不得超过5种 6.颜色模式 : RGB,OColor数字,CMYK 7.分ll《细胞》刊登过许多重大的生命科学研究进展,创刊1997年。与《自然》和《科学》
并列,是全世界最权威的学术杂志之一。2010年的影响因子为31.957。
• 2.Science 《科学》 杂志属于综合性科学杂志,2010年的影响因子31.027,为全世界最
权威的学术期刊之一。
14
• 案列赏析
2021/6/4
15
• 插图规范
Elsevier英文稿约截图
2021/6/4
插图规范
1.尺寸 :1列,90 mm;1.5列,140 mm; 2列,190 mm;单个列,30mm
2.文件大小:成品尺寸大约为10 pt。 3.图片格式:TIFF/JPEG/eps 4.字体 :Arial、Helvetica、Courier、 Times、Times New Roman、Symbol 5.颜色模式 : RGB 6. 分 辨 率 : 半色调图像为300 dpi;组合艺术为 500 dpi;线条艺术为1000 dpi。一英寸72点。 7.线重:0.10磅-1.5磅

SCI论文插图规范(国际通用版)

SCI论文插图规范(国际通用版)

SCI插图规范(国际通用版)软件:图片编辑:Adobe Photoshop矢量绘图:Adobe illustrator图表制作:excel、graphpadPdf虚拟打印机:Adobe acrobat professional不推荐在PowerPoint和word中拼制插图。

格式:TIFF格式:位图。

导出TIFF前合并图层。

Eps格式:矢量图。

文件名:Fig1.tiff、fig2.tiff…Fig1.eps、fig2.eps…色彩模式:制作时用RGB模式,投递前转化为CMYK色彩模式(看期刊要求)。

灰度图请用灰度模式。

8位颜色通道。

字体:中文:宋体英文:Arial或times new roman整篇插图文字保持一致,最大不大于14号字,尽量用8-12号字,避免用6号以下字体。

线条粗细:坐标轴用黑色。

线条0.25pt-1.5pt之间。

图片压缩:TIFF格式的灰度图、线图采用LZW格式的无损压缩。

文件大小:单个图片大小不应超过10MB。

插图尺寸:半版图:宽8cm,高<20cm2/3版图:宽12-15cm,高<20cm整版图:宽17cm,高<20cm不同类型的图片要求:1. 线条图TIFF格式分辨率至少1000dpi坐标轴黑线,绘图区横向网格线去除Eps格式同一论文不同插图线条粗细、字体、字号一致2. 灰度图(电镜照片、电泳条带等)TIFF格式分辨率至少300dpi(建议400dpi或500dpi)Eps格式:分辨率至少300dpi3. 彩色图Tiff格式分辨率至少300dpi(建议400dpi或500dpi)Eps格式:分辨率至少300dpi4. 复合类型图Tiff格式分辨率至少500dpi图片每个部分使用大写ABCD标注,如果每个部分中包括下一级的字部分用小写abc标注。

5. 医学模式图(电脑软件人工绘制的用以辅助反映一个医学过程的图像,建议用彩色模式以及矢量图格式提交)Tiff格式分辨率至少500dpi其他细节动物标本等实物照片图上应有标尺。

杂志社最喜欢的SCI插图规范,不要让你的文章败在细节上

杂志社最喜欢的SCI插图规范,不要让你的文章败在细节上

SCI文章插图规范化其实非常多,图片的质量、排版、字体、格式、尺寸等等都是插图的一部分,如何用插图提高论文质量呢?把在出图规范这一块多年的经验分享给大家, 最实用也是杂志社最喜欢的SCI文章插图规范,之前还有老师拿我们的这套规范给学生授课,全面实用,值得收藏!一、矢量图与位图区别在使用计算机绘图时,一般会应用到两种图像,即位图图像和矢量图形。

在Illustrator软件中,不但可以制作出各式各样的矢量图形,还可以导入位图图像。

矢量图用AI软件处理1、矢量图矢量图形又称为向量图形,内容以线条和颜色块为主。

由于其线条的形状、位置、曲率和粗细都是通过数学公式进行描述和记录的,因而矢量图形与分辨率无关,能以任意大小输出,不会遗漏细节或降低清晰度,更不会出现锯齿状的边缘现象,而且图像文件所占的磁盘空间也很少,非常适合网络传输。

矢量图形在标志设计、插图设计以及工程绘图上占有很大的优势。

制作和处理失量图形的软件有CorelDRAW、Illustrator 等。

2、位图位图图像又称为点阵图像,是由许许多多的点组成的,称之为像素。

这些不同颜色的点按一定次序进行排列,就组成了色彩斑斓的图像。

当把位图图像放大到一定程度显示时,在计算机屏幕上就可以看到一个个的小色块,这些小色块就是组成图像的像素。

位图图像通过记录每个点(像素)的位置和颜色信息来保存图像,因此图像的像素越多,每个像素的颜色信息越多,图像文件也就越大。

分辨率高,也不代表图片一定是清楚的。

位图一般用PS软件处理。

二、常用图片格式1、储存格式EPS:EPS 可在任何 打印机上进行准确的效果呈现。

EPS 是行业标准格式,EPS文件旨在用于输出。

它们不是用于在屏幕上显示信息的最适合的格式。

PDF:PDF克服了各种不同程序的不兼容和字体替换问题。

PDF文件中包含了所有的字体、图像、颜色和格式数据,无需受到印刷文件欠字或欠图的困挠,文件小,内容与印刷品差距小,内容不易被更改,通用性强,为现时印刷的主流文件格式。

SCI-论文之作图四大原则

SCI-论文之作图四大原则

SCI 论文之作图四大原则原则一:分辨率多数期刊对不一样的图也会有不一样的要求,一般情况来说有三种要求:1、line artwork(纯纯的黑白图,没有中间颜色)是要求最高的,1200dpi 以上;2、combiantion artwork(halftone artwork 与line artwork 的组合,或彩色图与line artwork 的组合)属于中间档,600dpi 以上。

3、halftone artwork(颜色深浅有差别的灰度图,也就是我们最常用的形式)要求最低,300dpi 以上就OK 了;大家可以从实验阶段就留心保存高分辨率的原始图,一般来说600dpi 就完全够用了(line artwork 是极少数的情况,特殊对待),当然也不能一味追求高分辨率,分辨率太高会导致图片很大,投稿时上传容易出现困难。

原则二:图片格式多数期刊要求图片为TIFF 格式或EPS 矢量图,并且要形成独立文件。

好多同学就会冒出来说:"我好钟意bmp 或者jpg 的。

"小编大人对此表示绝不能纵容这类**惯的养成,因为这两种格式包含的信息量相对较少,即便是可以转换为TIFF,质量也会因此而下降(部分图像信息也会丢失哦)。

那又会有好多同学冒出来说:"矢量图看起来好清楚哦!"其实那和TIFF 没有太大的区别,只要是满足分辨率就通通可以。

原则三:物理大小关于这方面小编要强调这是不容忽视的。

虽然在投稿阶段并没有做出严格的要求。

可在印刷排版时就会变的格外讲究起来。

但是大家也不要过于担心,一般情况只会规定一下宽度,半幅(单栏)在7.5cm 左右,全幅(双栏)在15cm 左右,不同期刊的要求会略有差异。

原则四:色彩要求-仅针对彩色图关于这个问题大家很少会注意,一般情况分为2 种:RGB 用于数码设备上;CMYK 为印刷业通用标准,这两种对图片色彩的要求也是不尽相同的,多数期刊在Manuscripts Accepted for Publication 阶段会要求图片为CMYK 色彩。

SCI论文插图规范-刘春课件PPT

SCI论文插图规范-刘春课件PPT

线条粗细应统一
2021/3/10
23
插图整体要求
图片尺寸要符合规范;
只接受指定格式的图片;
插图上元素要求对位整齐;
图片清晰度要求符合印刷要求;
插图中相同类型的文字大小应统一;
文字字体选择要符合要求并保持一致
线条粗细应统一
Arial 或者 Time News Roman字体
2021/3/10
贴并排列
6. 在新图层中划出分割线 7. 在新图层中标注ABCD等文字。 8. AI编辑好后保存为ai格式,如果要投稿,保存一份tif格

9. 如果需要修改fig1中的某张图色彩或者瑕疵,直接用PS 修改对应的图片,修改好后保存,fig1.ai中的图片会自动 更新
10. 如果需要替换某一张图,使用PS将要替换的目标图片裁 剪成相同的长宽比,并存储为B替换.psd, 在AI中,选中B 图片,重新连接B替换.psd。
学习PS和AI的必要性
国外论文插图
2021/3/10
4
学习PS和AI的必要性
丝腺示意图
2021/3/10
丝素小体结构示意图(仿) 5
学习PS和AI的必要性
Fib H二级结构组合示意图(仿) 家蚕吐丝口、搾丝器图(仿)
2021/3/10
6
学习PS和AI的必要性
缩 蚕
Cot 机 制 模 式 图
2021/3/10
2021/3/10
21
插图整体要求
图片尺寸要符合规范; 只接受指定格式的图片; 插图上元素要求对位整齐; 图片清晰度要求符合印刷要求;400dpi或者500dpi 插图中相同类型的文字大小应统一; 文字字体选择要符合要求并保持一致 线条粗细应统一

如何制作SCI中的插图以及注意事项

如何制作SCI中的插图以及注意事项

如何制作SCI中的插图以及注意事项如何制作SCI中的插图以及注意事项投稿前应仔细阅读稿约(author guide),使之与杂志要求一致。

一般要求:图片尺寸大小要规范,符合要求;插图上元素要求对位整齐,图片清晰度要符合印刷要求;插图中相同类型的文字大小、线条粗细应统一,文字字体选择要符合要求并保持一致;鼓励使用彩色医学模式图,鼓励使用矢量图。

杂志社只接收符合指定格式图片的投稿。

原始材料(图片)是非常重要的,是不允许修改图片中内容的,即增加或擦掉原始图片中的内容。

有的时候杂志社如果看到你的图片有失真的地方,他会索要你的原始图片,所以收集整理原始素材包括获得高质量原始图片就尤其重要。

接下来是拼接图片,原始的单张图片常常需要拼接起来成为一张插图,最后导出一个可供投稿的TIF或EPS格式图片。

这两个格式是我们医学论文里面使用最多的。

在图片编辑里常用的软件,大家最熟悉的是Photoshop,另外一个在处理矢量图方面使用较多的是Ilustrator。

这两个软件如果都掌握了,TIF和EPS格式的图片编辑一般是没有问题的。

还有一些图片制作类软件,如Excel,也是我们使用最多的基础软件,可以做一些简单的统计、线条图和柱状图。

当然还有其他的软件,如Graphpad、SPSS、Origin、Meta分析等相关软件。

在这里,对于一个临床医生要掌握所有的软件是不现实的,根据自己的基础和喜好,选择适合自己使用的软件就可以了。

TIF格式是位图,EPS格式则是矢量图,其中可以嵌入位图。

刚才讲到杂志社常用的就是这两个格式,对于jpg格式的插图,杂志社一般是不接受的。

此外,我们有的时候会把图片嵌入word文档里面,这个杂志社也常是不接受的。

另外,杂志社不接收ppt格式的插图,你一定要把图片导出来成为TIF或EPS格式。

位图的图像是由像素组成的,每个像素都被分配一个特定位置和颜色值,那么处理位图图像的时候,我们编辑的是位图的像素,而不是对象和形状,也就是说编辑的是每一个点。

SCI论文中关于插图的一些小技巧(5篇)

SCI论文中关于插图的一些小技巧(5篇)

SCI论文中关于插图的一些小技巧(5篇)第一篇:SCI论文中关于插图的一些小技巧SCI论文中关于插图的一些小技巧SCI期刊的插图是表达结果的重要手段,它以直观的方法使读者理解SCI论文所叙述事物的形态及变化规律,补充文字叙述的不足,使其内容表达的更合理,更完善。

1、绘制插图的特点(1)图形的示意性为了简化图面,突出主题,一般多为示意性的,此类图一般不必标注尺寸比例。

(2).图形的自明性只看图、图题和图例,而不阅读正文就可理解图意。

(3).内容的事实性医学期刊的插图要求严格忠实于描述对象,详尽地把整个对象都用墨线勾划出来。

(4).取舍的灵活性插图要求反映文字难于表达,而又想告诉读者的某些想法。

因此,它不要求图面的完整性,而且为了突出主题,节约版面,凡是能用局部或轮廓符号表达的,就不用整图或解剖图。

2、插图的种类一是线条图(包括坐标图),二是照片图。

插图应有图序和图题一篇文章只有一个插图者也应用序号。

图题应简短、准确,一般不宜超过15个字,末尾不用标点符号。

图序与图题之间空一字距,居中排在图的下方。

3、插图总的要求(1).线条图应线条清晰,粗细均匀,比例适当。

(2).照片图应图像清晰,层次分明,反差适度。

4.插图中的文字要求经制版缩放后要求相当于6号字。

如预计将图缩去1/2(放大一倍绘制的图)可贴4号字,缩去1/3(放大1/3绘制的图)可贴老5号字,缩去1/5(放大1/5绘制的图)可贴小5号字,不缩放的原大图贴6号字。

字体一般要求宋体。

5.插图均另纸附于文后,在每张图的背面准确注明图序、图题和图的上下方向,以及图作者的姓名,并在SCI论文中相应正文段落后标示其位置。

目前,应用微机软盘投稿者渐多,不少作者对微机程序框图的画法很不规范。

在画框图时线条要优美,应注意选择主要的程序编入框图内。

框图布局要合适,方框之间连线要适当缩短。

总之,在绘图时注意突出重点,认真仔细,遵照原则,充分体现出图相在文章中的重要作用,使SCI论文表达的更加完整。

SCI插图的规范化操作

SCI插图的规范化操作

SCI插图的规范化操作提高论文插图质量以提高SCI论文档次是近几年的趋势。

相比而言,论文插图更易在短期内大幅度提高,以往却一直被国内忽视。

论文中即便是最简单的照片和图表拼接而成的插图也存在诸多不为人知的规范和诀窍,另外如果能在论文中增加一张彩色模式图用来说明本实验设计、研究机制、信号通路等,则更易被归类为高质量论文。

基金标书中增加模式图,已证明更易被认定为您的研究小组对申报的课题已经有了更好的前期基础。

近几年越来越多的科研工作者感受到了提高插图质量对论文发表带来的好处。

为弥补国内“SCI论文插图处理”的教育空白,上海玮瑜生物科技有限公司和莫速乎科研教育将在上海和北京举办全国SCI插图规范化操作培训班,特邀莫速乎科研教育的万方军老师主讲。

万老师耗时六年研究学习,从美国引进这项技能,多年来,万老师积极推广相关技能,在国内已经举办了上百场相关讲座,和八场全国性的现场研讨班,是推进国内科研插图国际化的第一人。

目的就是要提升国人的科研效率与质量,以让国内科研成果更好的发表在国外期刊上。

1)从国内与国际期刊插图详细对比中了解国内论文插图的缺点2)对论文图片做哪些操作就会评定为造假?3)担心自己的插图被评定为造假,国内存在的误区有哪些?4)在哪两种情况下杂志社会要求审查原始图片或数据?5)国外制作论文插图最常用的软件是什么以及它们的区别是什么?6)使用PS和AI联合制作插图的优越性有哪些?7)达到哪些标准才会被评判为质量高的论文插图?8)何为矢量图、何为位图,科研工作者为何要掌握之?9)如何从Excel、Spss、Graphpad、sigmplot等软件中输出高质量的矢量图?10)各种科研专业中特有的软件中如何输出高质量的图片用于制作高质量插图?11)科研过程中高质量原始照片的获取需要注意的事项有哪些?12)论文中两类插图(普通类插图和机制模式图)的区别和制作要点有哪些?13)从零基础学习插图制作最重要的两个诀窍是什么?14)通过一个照片类插图案例来详细分析此类插图的通用制作流程15)通过一个图表类插图案例来分析图表类插图制作的区别和要点16)通过一个条带类插图案例来分析讲解如何确保多张图片的精确分布、对齐和裁切17)插图中每张照片设置多大尺寸?条带究竟设置多宽?每张图表占据多宽?……18)一张插图中ABCDE等多个部分究竟应该依据什么来排版?19)为何有些杂志社要求以RGB模式投稿,而有些则要求CMYK,究竟是什么意思?20)如何使用AI软件来对各种软件生成的线条图的进行后期加工处理21)AI软件与各种图表软件联合作业的要点讲解22)高分论文中最常见的复合类插图的排版及拼接要领23)如何统一论文中所有插图中的字体和线条粗细?24)如何在AI中书写包含上下标和旋转的文字?25)国外流行的插图规范细则包含哪些细节?分别代表什么意思?26)如何压缩图片大小以让上传图片变得更轻松,但又不因压缩而降低插图质量?27)关于论文插图中统一标尺外观的建议28)拍摄的科研照片中忘记添加标尺了怎么办?29)只需照片中某个部分,因而会将标尺裁切掉,但插图却需要添加标尺,该如何操作?30)科研常用测量(面积、长度、角度等)的操作方法及使用情景31)出书立作应如何管理图片从而避免文稿交予出版社后插图却需全部重做的尴尬境地?32)最常用的五种图片格式分别使用在哪些场合?33)允许范围内的图片缺陷的修复操作讲解34)如何进行后期调整以让翻拍图片光线一致?35)如何将互联网上找到的图片进行抠图处理以提取其中的对象用于幻灯片或插图制作?36)如何真正懂得纠正图片明暗的对比,而不是胡乱的调整亮度对比度?37)如何精确的纠正照片的颜色偏差?38)如何统一一批图片的色调,让一张插图中的多张照片颜色更统一?39)如何用PS软件进行条带的灰度分析及如何使用专业软件测量IOD值?40)何为伪彩,它与电镜上色的区别是什么?41)如何将黑白的电镜上色成彩色以更好的凸显照片中的层次和要点?42)某些情况下已无法获取更清晰的原始图,此时应如何优化手中的图片呢?43)如何使用AI在插图中绘制各种常见的标注或标记?44)论文中放置一张机制模式图对提高论文质量所起的作用有哪些?45)通过绘制一幅Nature中的机制模式图,以带领大家了解模式图绘制的总体流程46) .47)48)。

SCI论文插图规范

SCI论文插图规范

文件名
提交的文件名应使用相应的规范 Fig1.tiff、 Fig2.tiff、 Fig3.tiff….. Fig1.eps、 Fig2.eps、 Fig3.eps

如果一张图由几个部分组成,英算成一张 图,应在photoshop或者illustrator等冉静中拼 合成一张图片提交,而不是提交诸如 Fig1A.tiff,Fig1B.tiff等

审稿专家认为根据你文章的数据不至于得 到你论文中的结果。
审稿专家认为你的结果非常令人吃惊,可 能意义重大,因而希望查看一下你的原始 照片或者数据以肯定这种结果,满足好其 心

制作插图的过程中都应该对原始图片做保留, 在编辑突变时应该复制一份作为修改,而 不能替换掉原始图片。
论文插图制作流程

第一步:了解欲投期刊对于插图的要求
照片的拼接
1、了解投稿期刊对插图的要求 2、规划插图的数量、尺寸及布局 3、收集整理素材 4、优化及拉伸每一张原始照片及图表 5、拼接图片 6、保存、输出图片
照片的拼接


1.
2. 3.
练习:将4张ABCD的照片拼成一张宽为 8cm的,高为6cm的图片。 步骤: 使用PS打开并裁剪素材照片A(图片长宽 比4:3),并通过图像-图像大小调整为4cm 宽。 “文件”-存储为“存储图片为A.psd。 同样方法照片B、C、D,并分别保存为 B.psd, C.psd , D.psd.
科学研究方法论系列
SCI论文插图制作规范
两个软件的基本使用
学习PS和AI的必要性
论文插图
学习PS和AI的必要性
国外论文插图
学习PS和AI的必要性
丝腺示意图 丝素小体结构示意图(仿)
学习PS和AI的必要性

SCI论文的图表规范

SCI论文的图表规范

SCI论文的图表规范(节选)MedSci 大纲☐图表在SCI稿件中的地位☐SCI期刊对图表的一般要求☐常用图表类型的示例☐图表制作中的常见错误MedSci ☐图表在SCI稿件中的地位⏹图表是审稿人最先关注的部分之一,如果审稿人对稿件的标题和摘要的内容感兴趣,通常接下来阅读的部分即图表⏹用图表展示结果胜于大段文字,可以在段时间内让读者了解研究的亮点和核心结果⏹大多期刊的图表和摘要一样,可以被方便、免费地阅览到,设计精美的图表有助于提升研究的影响力和论文的被引率图表是研究核心结果最直观的表达方式⏹图片格式和质量要求文件格式,色彩模式图片分辨率和图片尺寸:对于照片或插图,要求300-600dpi,数据图要求600-1200dpi内容要求内容完整,标注清楚,具有自明性拼合恰当,编号和图注规范数量要求一般不超过5-8个⏹表格格式和质量要求使用通用文字处理软件制作的三线表注意单位和有效数字位数的统一内容要求内容完整,分组清楚,统计学标注合理,具有自明性 表头清晰,表述确切SCI论文的图表:严谨,自明,美观MedSci 图和表的应用对比对于同一内容,不要重复使用图+表来表达MedSci SCI论文中常见图片的类型MedSci 图表需要包含的元素MedSci 常见图表错误MedSci 合格的SCI论文图片的标准MedSci ☐合并图的处理⏹按描述的结果分类合并同一目的组合同一实验方法组合⏹合并中常见的问题图片的大小不一致:在PS中以最小的一张图片为准,去缩小其它的图片(也可以先在PowerPoint中排好再用PS处理,效率高)分辨率不同:尽量获取高分辨率的原始图片,尽量避免从低分辨率调高MedSci 问答回复1、图上标注的数字和字母用什么字体的比较好?文章用罗马字体吗?MedSci回复:推荐使用Arial字体,文章可以用罗马字体。

2、箭头标注有没有什么特殊要求?比如说长度、颜色等等。

MedSci回复:尽量选择与图片背景高对比的颜色。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
4
SCI 插图规范(国际通用版)
软件: 图片编辑:Adobe Photoshop 矢量绘图:Adobe illustrator 图表制作:excel、graphpad Pdf 虚拟打印机:Adobe acrobat professional
不推荐在 PowerPoint 和 word 中拼制插图。
格式: TIFF 格式:位图。导出 TIFF 前合并图层。 Eps 格式:矢量图。
不同类型的图片要求: 1. 线条图 TIFF 格式 分辨率至少 1000dpi 坐标轴黑线,绘图区横向网格线去除
Eps 格式 同一论文不同插图线条粗细、字体、字号一致
2. 灰度图(电镜照片、电泳条带等) TIFF 格式 分辨率至少 300dpi(建议 400dpi 或 500dpi)
Eps 格式: 分辨率至少 300dpi
文件名: Fig1.tiff、fig2.tiff… Fig1.eps、fig2.eps…
色彩模式: 制作时用 RGB 模式,投递前转化为 CMYK 色彩模式(看期刊要求)。灰度图请用 灰度模式。8 位颜色通道。
字体: 中文:宋体 英文:Arial 或 times new roman 整篇插图文字保持一致,最大不大于 14 号字,尽量用 8-12 号字,避免用 6 号以 下字体。
其他细节 动物标本等实物照片图上应有标尺。
显微镜/电镜等照片应标上放大倍率或标尺。
病理照片应标明染色方式和放大倍率(或标尺)。
电泳条带图上的标注数字和单位间留有空格。如:300 kDa。
图题、图注(figure legends)及图片编号:“图 1、图 2”不要绘制在图片文件上。
3
插图中有箭头、符号、数字或字母时要在图注上就其方向、位置、意义等做出非 常明确的说明。在插图上不要书写过多的文字。 最终要打印成黑白图片的插图,应事先转换成灰度模式提交。
2
3. 彩色图 Tiff 格式 分辨率至少 300dpi(建议 400dpi 或 500dpi)
Eps 格式: 分率至少 300dpi
4. 复合类型图 Tiff 格式 分辨率至少 500dpi 图片每个部分使用大写 ABCD 标注,如果每个部分中包括下一级的字部分用小写 abc 标注。
5. 医学模式图(电脑软件人工绘制的用以辅助反映一个医学过程的图像,建议 用彩色模式以及矢量图格式提交) Tiff 格式 分辨率至少 500dpi
线条粗细:
1
坐标轴用黑色。 线条 0.25pt-1.5pt 之间。
图片压缩: TIFF 格式的灰度图、线图采用 LZW 格式的无损压缩。
文件大小: 单个图片大小不应超过 10MB。
插图尺寸: 半版图:宽 8cm,高<20cm 2/3 版图:宽 12-15cm,高<20cm 整版图:宽 17cm,高<20cm
相关文档
最新文档
