精度检验方法
五金零件加工的三大精度检验方法
飞舵五金
五金零件加工的三大精度检验方法

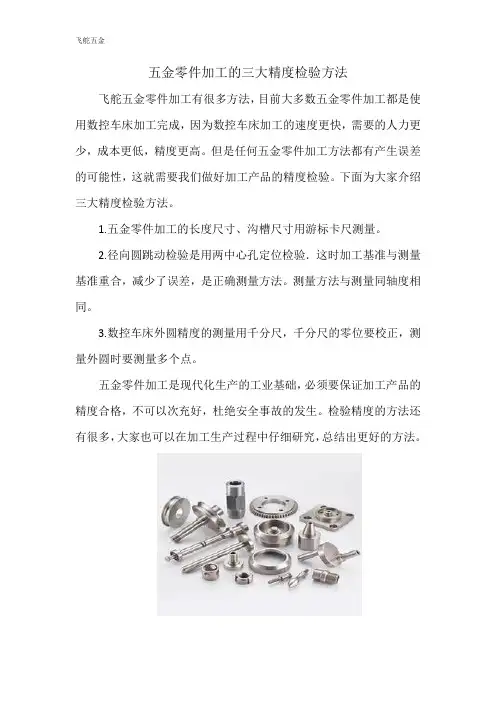

飞舵五金零件加工有很多方法，目前大多数五金零件加工都是使用数控车床加工完成，因为数控车床加工的速度更快，需要的人力更少，成本更低，精度更高。
但是任何五金零件加工方法都有产生误差的可能性，这就需要我们做好加工产品的精度检验。
下面为大家介绍三大精度检验方法。
1.五金零件加工的长度尺寸、沟槽尺寸用游标卡尺测量。
2.径向圆跳动检验是用两中心孔定位检验．这时加工基准与测量基准重合，减少了误差，是正确测量方法。
测量方法与测量同轴度相同。
3.数控车床外圆精度的测量用千分尺，千分尺的零位要校正，测量外圆时要测量多个点。
五金零件加工是现代化生产的工业基础，必须要保证加工产品的精度合格，不可以次充好，杜绝安全事故的发生。
检验精度的方法还有很多，大家也可以在加工生产过程中仔细研究，总结出更好的方法。
机床精度检验操作流程标准

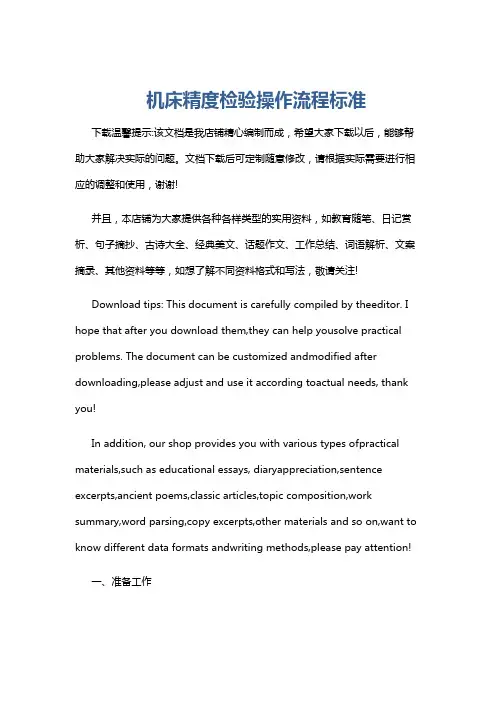

机床精度检验操作流程标准下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、准备工作1. 清洁机床：在进行精度检验之前，需要清洁机床的各个部件，以确保检验结果的准确性。
测绘技术中的精度评定与验证方法介绍
测绘技术中的精度评定与验证方法介绍测绘技术在现代社会中起着至关重要的作用，它是绘制地图和测量地球表面各种要素位置的一种技术手段。
然而，在测绘工作中，精度评定与验证是至关重要的，因为精度直接影响到测绘结果的准确性和可靠性。
本文将介绍测绘技术中常用的精度评定与验证方法。
一、观测精度评定观测精度评定是对测量过程中所涉及的各种误差进行评估和分析的过程。
常见的观测精度评定方法包括误差反演法、残差分析法和误差理论分析法。
误差反演法是通过对测量数据进行处理，将观测结果反演成真实值，并将其与已知真实值进行比较，从而评估观测精度。
此方法可以有效地检测出系统误差和随机误差，并进行合理的误差修正。
残差分析法主要通过计算观测残差（即观测值与已知真值之差），以及求出残差的平均值、方差等统计指标，从而评定观测精度。
该方法适用于对大量观测数据进行分析和判断。
误差理论分析法是一种基于误差理论的评定方法，它通过建立数学模型和误差传递方程，对测量误差进行传递和分析，从而评估观测精度。
该方法适用于对测量数据进行较为深入的分析和研究。
二、精度验证方法精度验证是指对已经完成的测量数据进行验证，以确认其准确性和可靠性的过程。
常见的精度验证方法包括内插法、交叉检验法和精度检测法。
内插法是通过利用附近已知点的数据，对待验证点进行插值，从而验证测量数据的准确性。
该方法适用于不规则点分布的情况，可以较为准确地评定测量数据的精度。
交叉检验法是指通过在测量数据中留出一部分作为验证集，将其与训练集进行对比，以验证测量数据的准确性和可靠性。
该方法常用于图像匹配、地理信息系统等领域，能够较为准确地验证测量数据的精度。
精度检测法是指通过使用已知精度较高的参考数据进行对比，评估测量数据的准确性和可靠性。
该方法常用于全球导航卫星系统（GNSS）等测量领域，能够提供较准确的精度验证结果。
综上所述，测绘技术中的精度评定与验证方法包括观测精度评定和精度验证两个方面。
观测精度评定方法主要是对测量过程中各种误差进行评估和分析，而精度验证方法则是对已完成的测量数据进行验证和确认。
空气质量监测仪器精度验证方法总结
空气质量监测仪器精度验证方法总结随着环境污染问题日益严峻，对空气质量的监测变得尤为重要。
而为了确保监测结果准确可靠，精确的仪器是关键。
因此，对空气质量监测仪器的精度验证变得至关重要。
本文将总结几种常见的空气质量监测仪器精度验证方法。
一、零点漂移检验法零点漂移是指仪器在测量范围内零点变化的程度。
通过定期校正仪器的零点，可以确保测量结果的准确性。
该方法要求每隔一段时间在纯净空气环境下进行零点漂移检验。
具体操作步骤如下：1. 提前准备一个已知浓度的标准气体，并确保其浓度稳定。
2. 将仪器放置在零点调节模式下，等待一段时间后记录测得的零点值。
3. 将标准气体与仪器连接，并调至稳定状态。
4. 记录测得的零点值与初始记录进行比较，计算出零点偏差。
5. 根据仪器说明书中的要求，判断零点偏差是否在允许范围内。
二、响应时间检验法响应时间是指仪器从接收空气质量变化的信号到显示稳定的时间。
通过检验仪器的响应时间，可以判断仪器的灵敏度。
具体操作步骤如下：1. 提前准备一个具有较快变化速度的标准气体。
2. 将仪器连接至标准气体源，并记录下仪器显示的初始浓度。
3. 快速向仪器喷入标准气体，记录下仪器显示的时间与浓度。
4. 等待仪器显示稳定后，将仪器与标准气体源切断连接，记录下仪器显示的时间与浓度。
5. 根据仪器说明书中的要求，判断响应时间是否在允许范围内。
三、定标误差检验法定标误差是指标准物质与仪器进行比对时所出现的误差。
通过检验定标误差，可以判断仪器的准确度。
具体操作步骤如下：1. 提前准备两个浓度有差异的标准气体，并确保其浓度稳定。
2. 将仪器与低浓度标准气体连接并记录下仪器显示的浓度。
3. 将仪器与高浓度标准气体连接并记录下仪器显示的浓度。
4. 计算仪器显示浓度与真实浓度的相对误差，并与仪器说明书中的要求进行比较。
四、回归分析法回归分析法通过对比监测仪器与标准仪器在测量结果上的差异，来验证监测仪器的精确度。
具体操作步骤如下：1. 提前准备一组已知浓度的标准气体，记录下标准仪器与监测仪器对应的测量结果。
数控机床的精度检测方法与标准
数控机床的精度检测方法与标准数控机床是一种高精度的机床设备，广泛应用于制造业的各个领域。
为了确保数控机床的工作精度，需要进行精度检测。
本文将介绍数控机床的精度检测方法和标准，为读者提供参考。
一、数控机床精度检测方法1. 几何精度检测几何精度是指数控机床在工作过程中，工件表面形状、位置、尺寸等与理论位置之间的差异。
常用的几何精度检测方法包括：平行度检测、垂直度检测、直线度检测等。
这些检测方法可以通过使用测量仪器（例如投影仪、三坐标测量机等）进行测量和比较，以确定数控机床是否满足工作要求。
2. 运动精度检测运动精度是指数控机床在运动中达到的位置是否准确。
常用的运动精度检测方法包括：位置误差检测、重复定位精度检测、速度误差检测等。
这些检测方法可以通过使用激光干涉仪、激光漂测仪等测量设备进行测量，以确定数控机床的运动精度是否符合要求。
3. 刚度检测刚度是指数控机床在受力时的变形情况。
常用的刚度检测方法包括：静刚度检测、动刚度检测等。
静刚度可以通过在数控机床各个部位施加力并测量其变形情况来进行检测；动刚度可以通过在数控机床运动状态下进行控制并测量位移来进行检测。
二、数控机床精度检测标准为了统一数控机床的精度检测标准，国内外制定了相应的标准，其中最有代表性的是国家标准GB/T16857-1997《数控机床精度检验方法》。
该标准规定了数控机床的几何精度、运动精度和刚度等指标的检测方法和要求。
以几何精度为例，该标准包括对工件表面形状、位置、尺寸等几何误差的检测，在该标准中，提供了一系列的测量方法，包括投影法、三坐标法、机床内检测法等。
此外，该标准还规定了几何误差的允许值，即数控机床在工作过程中允许存在的误差范围。
除了国家标准，国际标准也对数控机床的精度检测进行了规范，例如ISO 230-1和ISO 230-2等，这些标准主要用于指导和规范制造商以及使用单位在数控机床精度检测方面的操作。
近年来，随着数控机床技术的不断发展，对精度的要求也越来越高。
加工中心精度检验规范
加工中心精度检验规范1. 前言在现代工业生产中，加工中心是一种重要的设备，可以完成复杂的零部件加工任务，极大地提高了加工效率和准确性。
为确保加工中心的精度，需进行定期的精度检验。
本文将介绍加工中心精度检验的相关规范。
2. 检验方法2.1 基础检验对于加工中心的基础性能，可以通过以下检验：•外观检查：包括机床的运转状态、加工中心的各部件的拆卸与安装以及连杆的安装和状态检查；•电器系统检查：包括液压、冷却、空气、传感器等的电器系统检查；•机床自动工艺检查：包括自动装卡、换刀、定位等各项自动工艺流程的检查。
以上三项检查内容是加工中心检验的基础工作，需要仔细进行检查，并记录检查结果。
2.2 精度检验精度检验是对加工中心加工的零件进行质量检测。
常用的检测方法有：•微位值检测：采用微电子计或图像测量仪等检测系统，检测加工出来的器件的各种尺寸、形状、位置偏差等，以验证器件的精度；•三坐标检测：采用三坐标测量机等三维测量设备，测量被加工器件的各种尺寸，通过与设计图纸进行比对，来判定器件的尺寸和形状是否符合要求；•表面质量检测：利用形貌仪、白光干涉仪等测试仪器，对加工出来的器件的表面进行检测，以判断器件的表面光滑度、光亮度。
3. 检验标准加工中心精度检验的标准是重要的评估依据，其常见的标准有以下几种：•国标：按照国际标准ISO等制定的精度等级和检验规范；•行业标准：针对特定机械行业及工艺领域而制定的特定精度等级和检验规范；•企业标准：针对特定的加工中心设备而制定的特定精度等级和检验规范。
在检测加工中心的精度时，需严格按照以上标准进行检测，并记录检测结果以及采取的处理措施。
4.加工中心是现代工业生产过程中不可或缺的设备，其精度检验也是保证零部件质量和安全生产的关键环节。
在进行加工中心精度检验时，要注意严格执行规范标准，确保检测结果准确可靠。
插值精度检验方法
插值精度检验方法
插值是一种常用的数学方法，用于预测一个位置的数值，其基本原理是根据已知数据点的数值，通过一定的数学模型来求解未知位置的数值。
插值方法应用广泛，例如在地理信息系统中，插值可以用来估计未测量区域的高程值；在气象预报中，插值可以用来推断未来某个时间点的气温、湿度等数据。
然而，插值方法会受到许多因素的影响，例如数据点的分布、插值方法的选择、插值模型的参数等。
因此，在进行插值操作之前，需要对插值精度进行检验，以确保插值结果的准确性和可靠性。
插值精度检验方法包括以下几种：
1. 交叉验证法：将数据集划分为训练集和测试集，利用训练集进行插值，再利用测试集评估插值结果的准确性。
2. 残差分析法：通过比较已知数据点的实际值和插值结果的差异，分析插值误差的大小和空间分布。
3. 均方根误差法：用均方根误差来评估插值结果的准确性，均方根误差越小，插值结果越准确。
4. 相关系数法：用相关系数来评估插值结果和实际值之间的相关性，相关系数越接近1，插值结果和实际值之间的相关性越强。
在实际应用中，根据不同的数据类型和插值需求，选择合适的插值方法和检验方法，以确保插值结果的准确性和可靠性。
- 1 -。
煤质分析仪器的准确度和精度的检验方法
煤质分析仪器的准确度和精度的检验方法质分析仪器的准确度和精度直接影响分析结果的可靠性．准确合理的确定煤质分析仪器准确度和精度的检验方法，是校验煤质分析仪器合格与否和提高煤质分析结果科学性的保证，下面对煤质分析仪器准确度和精度的检验方法作以介绍。
一、精度的检验方法1.煤质分析仪器精度的表达方式仪器的精度是指在相同条件下多次测试结果相互控近的程度。
一般来讲，煤质分析检验方法和仪器的精度难以区分，例如对于煤中碳氢元素的测定ＧＢ/T４７６—91对应的是三节护或二节炉，而ＧＢ/ Ｔ１５４６０－１９９５对应的是自动测定仪．使用仪器检验方法的精度包含了仪器的精度，而仪器的精度往往也包含了相当部分检验方法的精度。
仪器的精度一般以相对标准s/x来表示。
2.精度的计算方法第一步：计算标准偏差。
用该仪器对同一样品进行ｎ次（一般是１０－２０次）重复测定，得到一组数据Ｘ：……Ｘ。
按下式计算标准偏差ａ：式中：Ｘ；一各次试验的测定值；Ｘ一所有试验结果的平均值；。
一试验次数。
第二步：计技相对标准偏差，相时标形价差回。
例如，对某台自动量热仪检验其标在，用率甲团进行了十次测定，所得结果如下：２６４７６，２６４４４，２６５１２，２６４６６，２６５０７２６４７０，２６５０５，２６４７４，２６５１１，２６４１９。
Ｑ－２６４７８】允相对标准偏差即该自动量热仪的精度为０．１２Ｋ。
3.猜度的判定一般的仪器说明书中对精度布有说明，按计＊出的粮应与之比较即可做出判定。
有的国标对新开发的仪驻格度也做了说明，例如ＧＢ灯２１３一１９９６中明确规定。
对于非经典原理设计的自动兵热仪，只要格区和准确度符合要求，就可使用。
该标准对格应的规定：５次或５次以上苯甲酸测试结果的相对标准用差不大于０．２０Ｋ，测试情度即符合要求。
所以上树额自动量或议论足可以间足国标ＯＢ灯８１８－１９９６。
二、准确度的检验方法准烟度表示测试结果与真实值接近的程度．仪线的格质好并不意味着准确度就好，着仪器存在系统模基，尽管招度很好，准确度不一定好。
凸轮的精度检验方法
凸轮的精度检验方法
凸轮的精度检验方法如下：
弯曲检查。
将凸轮轴装在车床两顶针间或用"V"形垫铁支住两端轴颈，放在平板上，将百分表触及中部轴颈，转动凸轮轴，表针摆动的最大值和最小值之差的一半为直线度偏差。
其数值大于0.05mm时应进行冷压校直。
轴颈检查。
用外径千分卡测量各道轴颈的圆度和圆柱度。
圆度和圆柱度偏差大于0.015mm 时，用磨削方法缩小尺寸修复，每级级差为-0.20mm，一般可加工至-1.0mm。
凸轮检查。
用样板或外径分厘米卡检查，凸轮高度比标准高度低0.4mm时，应修磨凸轮；低1.0mm时，用堆焊法修复。
凸轮起槽或有斑点要用油石修复。
数控卧式车床精度检验标准
数控卧式车床精度检验标准数控卧式车床是一种高精度、高效率的机床，广泛应用于汽车、航空、航天等领域。
为了确保数控卧式车床的加工精度和质量，需要对其进行精度检验。
本文将介绍数控卧式车床精度检验的标准和方法。
一、几何精度检验。
1. 轴向定位精度检验。
轴向定位精度是数控卧式车床的重要指标之一，其检验方法为在车床主轴上安装测量仪器，测量主轴的轴向定位误差。
根据国家标准，轴向定位精度应符合GB/T12345-2010标准，其误差范围应在±0.005mm之内。
2. 回转精度检验。
回转精度是数控卧式车床主轴回转的精度，其检验方法为使用角度测量仪器对主轴进行测量，根据国家标准GB/T54321-2015，回转精度应符合其规定的误差范围，一般要求在0.01度以内。
3. 平行度检验。
平行度是数控卧式车床工作台与主轴的平行度，其检验方法为使用平行度测量仪器对工作台进行测量，根据国家标准GB/T67890-2008，平行度误差范围应在0.02mm/m以内。
二、运动精度检验。
1. 快速移动精度检验。
快速移动精度是数控卧式车床在快速移动时的定位精度，其检验方法为使用激光干涉仪对快速移动进行测量，根据国家标准GB/T87654-2012，快速移动精度误差范围应在±0.02mm以内。
2. 加工精度检验。
加工精度是数控卧式车床在加工过程中的定位精度，其检验方法为使用测量仪器对加工件进行测量，根据国家标准GB/T34567-2009，加工精度误差范围应在±0.01mm以内。
三、维护保养。
1. 定期检查润滑系统，确保润滑油清洁，并及时更换。
2. 定期检查数控系统，确保系统正常运行，并及时清理系统内部灰尘。
3. 定期检查主轴和导轨，确保其表面光洁，无损伤和变形。
四、结论。
数控卧式车床精度检验是确保其加工精度和质量的重要手段，通过对其几何精度和运动精度的检验，可以及时发现问题并进行维修保养，以保证其正常运行。
验证计算器精度的方法
验证计算器精度的方法
数值比较验证法是相对传统的核算法，它的基本思路是：将计算机计算的数值结果，与已经核算求得的“精确”结果进行比较，以检验计算机计算结果的可靠性。
2、准确率验证法
准确率验证法是以计算机计算正确率为指标，以计算结果正确的概率为准确度，对数据的计算进行验证，达到验证程序的正确性，及程序运行的精度要求的目的。
3、卡方验证法
卡方验证法是以′残差′与拟期望值的比较为基础，求取自由度、期望值、残差等参数，考察计算机计算的结果与期望值之间的差异是否过大，以此验证计算机精度。
4、偏差验证法
偏差验证法是一种通过观察和计算，逐一分析每一结果的偏差值，并作出综合评价来比较计算机计算结果的精确度的验证方法，它可以快速便捷地测定出计算机的计算精度及其程序的可靠性。
5、抽样检验法
抽样检验法是从计算机计算结果中随机取出部分样本，用其他形式的计算办法，判断结果是否正确，以此来检验计算机计算结果的可靠性。
- 1 -。
位置精度的检验原理和方法
位置精度的检验原理和方法
位置精度的检验原理和方法主要有以下几种：
1. 实地检测法：在实际场地进行实地测量，包括使用全球卫星定位系统（GPS）或其他测量仪器进行测量。
通过比较实测结果与目标位置来检验位置精度。
2. 控制点法：在目标位置设置一定数量的控制点，然后使用测量仪器进行测量。
通过计算控制点与目标位置之间的偏差来评估位置精度。
3. 统计方法：通过统计多次测量的结果，计算位置偏差的平均值和标准差来评估位置精度。
常用的统计方法包括均方根误差（RMSE）和标准差。
4. 模拟方法：使用仿真软件或模型来模拟目标位置，并将实际测量数据与模拟结果进行对比。
通过比较实际测量值与模拟值之间的差距来评估位置精度。
5. 引用法：参考已知位置精度较高的对象，如地理参考系统（GIS）数据、地图数据、卫星测量数据等，将其作为参考对象进行对比以评估位置精度。
需要注意的是，不同的测量方法和原理适用于不同的场景和要求，选择适合的方法进行位置精度检验是十分重要的。
测绘技术中的精度评定与精度检验方法分析
测绘技术中的精度评定与精度检验方法分析近年来，随着空间信息技术的快速发展，测绘技术在各个领域的应用越来越广泛。
然而，测绘数据的精度却成为了一个不可忽视的问题。
精度评定与精度检验是确保测绘数据准确性的重要手段。
本文将分析测绘技术中的精度评定与精度检验方法，并探讨其意义与挑战。
1. 精度评定方法1.1. 内部精度评定内部精度评定是通过比较同一个测量对象的多次测量结果，来评定测绘数据的精度。
其中最常用的方法是重复测量法和交叉比较法。
重复测量法是指对同一个点或线进行多次测量，通过计算各次测量结果与平均值的差距来评定精度。
交叉比较法则是将同一对象交给不同的测量人员进行测量，通过比较不同测量人员的测量结果来评定精度。
1.2. 外部精度评定外部精度评定是通过与已知准确位置的标志点进行对比，来评定测绘数据的精度。
基准点法是其中最常用的方法之一。
基准点通常是由国家或地方测绘部门在建设过程中所设置的，其坐标已经经过精确计算。
通过与基准点进行对比，可以评定测绘数据的精度。
2. 精度检验方法2.1. 内部精度检验内部精度检验主要是通过观测数据的残差来评定测绘数据的精度。
残差是实际观测值与预期理论值之间的差距。
内部精度检验常用的方法包括闭合差检验和平差精度检验。
闭合差检验是通过将实际测量结果代入计算公式，计算闭合差的大小，来评定测绘数据的精度。
平差精度检验则是通过将测量结果进行平差计算，得到平差后的值与实际观测值之间的差异，来评定测绘数据的精度。
2.2. 外部精度检验外部精度检验是通过与已知准确位置的标志点进行对比，从而评定测绘数据的精度。
在实际应用中，可以通过GPS技术来进行外部精度检验。
通过与GPS测量结果进行对比，可以评定测绘数据的精度。
3. 精度评定与精度检验的意义与挑战精度评定与精度检验是确保测绘数据准确性、可靠性的关键环节。
首先，精度评定与精度检验可以帮助测绘人员了解其数据的可靠程度，从而在实际应用中根据数据的精度要求进行决策，避免因精度不足而引发的错误。
平面精度的检验
平面的精度检验主要检验平面的平面度、平行度、垂直度、角度以及尺寸精度。
（一）平面度的检验（1）透光法用样板平尺检验。
样板平尺有刀刃式（也叫直刃尺）、宽面式和楔式等几种，以刀刃式最准确，应用最广。
测量时，将样板平尺刃口放在被测平面上，对着光源看透光情况。
可以多观察几个方向。
依据经验，估计出平面误差的大小。
这种方法比较常用。
（2）着色法在工件的被测平面上均匀地涂上一层极薄的红丹粉或蓝油，再将工件放在精密平板上，平稳地前后左右移动几下，取下互件，观察平面上摩擦痕迹的分布情况，就可以确定平面度的好坏。
（3）用千分表检验在精密平板上用三只千斤顶将工件顶住，用千分表把工件表面的调至高度相等，误差不大干0.005mm。
再用千分尺测量整个平面，看千分表的读数是否有变化，变动量即是平面度误差。
（二）平行度的检验（1）用千分尺或杠杆式千分尺测量当基准面的平面度符合要求时，可以采用此法。
相隔一定距离测量厚度，厚度差值的最大值即为工件的平行度误差。
（2）用百分表或千分表测量将工件和表架放在平板上，装上测量头，顶在被测平面上，然后移动工件或拖动表架，读数变动量的最大值即为工件的平行度误差。
（三）垂直度的检验（1）用角尺测量检验小型工件两平面的垂直度时，可以用角尺测量。
测量时，先将角尺的一边紧贴平板的一个面，让角尺的另一个边逐渐靠近工件，看透光情况判断垂直度误差。
（2）用圆柱角尺检验圆柱角尺检验在实际生产中应用很广。
检验时将圆柱角尺放在精密平板上，被测工件慢慢向圆柱角尺靠拢，根据透光情况判断垂直度误差。
（3）用百分表直接测量上面两种方法只能定性的判断垂直度的情况，不能定量的分析。
为了确定工件垂直度的具体数值，可采用百分表直接测量。
（4）用精密角铁测量将工件的一面紧贴在精密角铁的垂直面上，百分表测量头在工件的另一边从头至尾移动，百分表在全长两点上读数差，就是工件在该距离上的垂直度偏差值。
车床精度检验实施方案
车床精度检验实施方案一、前言。
车床是机械加工中常用的设备，其加工精度直接影响到产品的质量。
因此，对车床的精度进行检验是非常重要的。
本文将介绍车床精度检验的实施方案，以便于确保车床的加工精度和产品质量。
二、检验项目。
1. 车床的几何精度。
车床的几何精度包括床身直线度、主轴中心线与床身的平行度、主轴中心线与工作台面的垂直度等。
通过使用测量工具如平行仪、角尺和千分尺等，对车床的几何精度进行检验。
2. 车床的动态精度。
车床的动态精度包括主轴的回转精度、进给系统的定位精度等。
可以通过使用动态测量仪器进行检验，如振动测量仪、速度测量仪等，对车床的动态精度进行评估。
3. 车床的加工精度。
车床的加工精度包括工件的尺寸精度、表面粗糙度等。
可以通过对车床加工的标准工件进行测量，使用测量工具如千分尺、外径千分尺、高度千分尺等，对车床的加工精度进行检验。
三、检验方法。
1. 准备检验工具。
在进行车床精度检验前，需要准备好相应的检验工具，如平行仪、角尺、千分尺、动态测量仪器等。
2. 制定检验计划。
根据车床的不同类型和规格，制定相应的检验计划，明确检验的项目和方法。
3. 进行检验操作。
按照检验计划，对车床的几何精度、动态精度和加工精度进行逐项检验，记录检验结果。
4. 分析检验数据。
对检验结果进行分析，判断车床的精度是否符合要求，找出存在的问题和不足之处。
5. 提出改进措施。
根据检验数据的分析结果，提出相应的改进措施，对存在的问题进行修复和改进，以提高车床的精度。
四、注意事项。
1. 在进行车床精度检验时，要严格按照检验计划和方法进行操作，确保检验的准确性和可靠性。
2. 对检验工具的使用和维护要求严格，保证检验工具的精度和可靠性。
3. 检验操作人员要经过专业培训，具备一定的技术水平和操作能力，确保检验操作的准确性。
4. 对检验结果要进行及时的记录和分析，及时发现问题并提出改进措施。
五、总结。
车床精度检验是保证车床加工精度和产品质量的重要环节。
检验测绘仪器精度的实用方法介绍
检验测绘仪器精度的实用方法介绍证实测绘仪器的精度是确保测绘工作质量的重要环节。
本文将介绍几种实用的方法，帮助测绘工作者有效地检验测绘仪器的精度。
方法一：对比观测法对比观测法是最常用的一种方法，它通过与已知标准值进行对比，判断仪器的精度。
例如，我们可以通过在已知位置上同时使用多台测量仪器进行测量，并对比其测得的数值是否相符。
如果多台仪器测得的数值相近，并且与已知标准值相符，那么可以确定这些仪器的精度是可靠的。
然而，需要注意的是，对比观测法仅适用于已经有精确标准值的情况下。
方法二：回代验算法回代验算法是使用数学方法检验测绘仪器精度的一种有效方式。
首先，我们测量一个点的坐标，并将其作为已知值。
然后，将仪器的度盘角度设置为0，将仪器的距离读数归零。
之后，在不移动仪器的情况下，我们可以利用仪器测量其他点的坐标。
最后，通过回代验算算法，将这些坐标带入数据处理软件，计算各点的坐标值。
如果计算得出的坐标值与实际测量结果相符，那么可以确定测绘仪器的精度是可靠的。
方法三：重复观测法重复观测法是一种通过多次观测同一个点来检验测绘仪器精度的方法。
在测绘工作中，我们可以选择一个固定点，并多次使用测绘仪器进行观测。
然后，将多次观测得到的数值进行比对，如果这些数值相差不大，那么可以认定测绘仪器的精度是可靠的。
需要注意的是，重复观测法在使用过程中要注意控制环境因素对观测结果的影响，如避免太阳辐射、温度变化等。
方法四：内部一致性检验法内部一致性检验法是通过测绘仪器自身的观测进行检验的一种方法。
在进行内部一致性检验时，我们可以使用仪器进行自闭环观测，即从一点出发，经过一系列观测，返回初始点。
如果自闭环观测的结果与初始点相符，那么可以确定测绘仪器的内部一致性是可靠的。
此外，我们还可以进行环闭合差检验，即对闭合图形进行测量并计算闭合差。
如果闭合差在一定范围内可以接受，那么可以认定测绘仪器的精度是可靠的。
综上所述，正确的检验测绘仪器精度对保证测绘工作的质量至关重要。
精度检验方法
• 游标卡尺的读数方法是：首先读出游标尺零刻线左边尺身
上的整毫米数，再看游标尺从零线开始第几条刻线与尺身 某一刻线对齐，其游标刻线数与精度的乘积就是不足1mm 的小数部分，最后将整毫米数与小数相加就是测得的实际 尺寸。精度为0.02mm、测量尺寸范围为0~200mm的游标 卡尺读数示例如图4-2所示。
4.1.2 千分尺
• 千分尺是尺寸测量中最常用的精密量具之一。千分尺的种
类较多，按其用途不同可分为外径千分尺、内径千分尺、 深度千分尺、内测千分尺和螺纹千分尺等。千分尺的测量 精度为0.01mm。
• 图4-3所示为外径千分尺结构。它由尺架、砧座、测微螺
杆、锁紧手柄、固定套管、活动套筒、棘轮等部分组成。
4.1.1 游标卡尺
• 以精度为0.02mm的游标卡尺为例，其刻线原理是：当尺
身的固定量爪与游标的活动量爪贴合时，游标上的零线对 准尺身的零线，游标上50格长度刚好与尺身上49格长度相 等，尺身每一小格长度为1mm，则游标每一小格长度为 49/50=0.98mm，尺身和游标一小格长度之差为：1mm0.98mm=0.02mm，所以游标卡尺的精度为0.02mm。
4.1.2 千分尺
• 外径千分尺的刻线原理是：固定套管上每相邻两刻线轴向
每格长为0.5mm，测微螺杆螺距为0.5mm。当活动套筒转 l圈时，测微螺杆就移动1个螺距0.5mm。活动套筒圆锥面 上共等分50格，微分筒每转1格，测微螺杆就移动 0.5mm/50=0.01mm，所以千分尺的测量精度为0.01mm。
具，简称量具或量仪。量具的种类很多，根据其用途及特 点不同，可分为万能量具、专用量具和标准量具等。精度 检验测量通常使用万能量具进行测量，下面介绍几种常用 量具。
• 4.1.1 游标卡尺 • 4.1.2 千分尺 • 4.1.3 万能角度尺 • 4.1.4 百分表 • 4.1.5 卡钳
复合斜面形状精度的检验方法
复合斜面形状精度的检验方法一、引言复合斜面是一种常见的工程结构，其形状精度对于保证工程质量具有重要意义。
为了确保复合斜面的形状符合设计要求，需要进行精度检验。
本文将介绍一种用于检验复合斜面形状精度的方法。
二、方法介绍1. 测量设备首先需要准备适当的测量设备，如三坐标测量仪、激光测距仪等。
这些设备应具备高精度、高稳定性和适应不同形状的特点。
2. 测量点的确定根据复合斜面的设计要求，确定需要测量的关键点。
这些关键点应能够全面反映复合斜面的形状特征，包括高度、角度、曲率等。
3. 测量过程根据测量设备的要求和复合斜面的形状特点，选择合适的测量方法进行测量。
常见的测量方法包括点测量法、线测量法和面测量法等。
在测量过程中，需要注意测量的准确性和稳定性，避免人为误差的影响。
4. 数据处理将测量得到的数据进行处理，计算出复合斜面的形状参数。
可以采用数学模型或专门的软件进行数据处理和分析，得到复合斜面的形状精度。
5. 判定标准根据复合斜面的设计要求和工程实际情况，制定相应的判定标准。
判定标准应包括高度、角度、曲率等多个方面的要求，以保证复合斜面的形状精度满足工程要求。
三、实例分析以某工程项目中的复合斜面为例，对其形状精度进行检验。
首先确定测量点，包括斜面的起点、终点和中间若干个关键点。
然后利用三坐标测量仪对这些点进行测量，并记录测量数据。
接着，根据测量数据进行数据处理，计算出斜面的高度、角度和曲率等参数。
最后，根据工程要求制定判定标准，对测量结果进行评估，判断斜面的形状精度是否符合要求。
四、结论本文介绍了一种用于检验复合斜面形状精度的方法。
通过测量设备的选择、测量点的确定、测量过程的进行、数据处理和判定标准的制定，可以有效地判断复合斜面的形状精度是否满足工程要求。
这种方法具有简单、快速、准确的特点，适用于各种工程项目中的复合斜面形状检验。
通过合理使用这种方法，可以提高工程质量，保证工程安全。
五、展望随着科技的不断进步，测量设备和数据处理技术将得到进一步的改进和发展。
如何评估品质检验中的测试精度
如何评估品质检验中的测试精度品质检验在产品制造和质量控制过程中起着重要的作用。
为了确保产品质量符合标准和客户要求，品质检验需要准确的测试精度。
本文将介绍如何评估品质检验中的测试精度，并提供一些可行的方法。
评估测试精度需要了解品质检验的目标和要求。
不同的产品和行业有不同的测试标准和要求，在评估测试精度之前，我们需要明确这些标准和要求。
同时，还需要了解测试的目的，是为了判断产品是否合格、是否符合特定要求，还是为了监控生产过程中可能存在的问题。
在开始评估测试精度之前，我们需要收集足够的测试数据。
测试数据样本的大小和多样性对于评估测试精度至关重要。
一般来说，样本大小越大，结果的可靠性和精确性就越高。
同时，我们还需要确保测试数据的多样性，即样本涵盖产品的各种特征和变化。
这样可以更全面地评估品质检验的测试精度。
评估测试精度的一种常见方法是比较测试结果与已知真实值或者标准值。
这种方法被称为准确度检验，通过比较测试结果和已知值之间的偏差来评估测试精度。
可以使用统计方法计算偏差的平均值、标准差和置信区间等指标，从而评估测试的准确度。
如果测试结果与已知值接近并且偏差较小，则说明测试精度较高。
除了准确度检验，重复性和再现性也是评估测试精度的重要指标。
重复性是指在相同的条件下进行重复测试时的结果一致性。
再现性是指在不同的条件下进行重复测试时的结果一致性。
通常，可以通过重复测试和再测试来评估测试过程的稳定性和一致性。
如果重复性和再现性良好，那么测试精度较高。
还可以使用其他方法评估测试精度，如误差分析和不确定度评估。
误差分析方法根据测试结果的误差来源进行分类和分析，找出可能导致误差的原因，并采取相应的措施进行改进。
不确定度评估是根据各种误差来源和其对测试结果的影响程度来估计测试结果的可靠性和精确性。
这些方法可以帮助评估测试过程中潜在的误差和不确定性，进一步提高测试的精度。
需要注意的是，在评估测试精度时，还需要考虑测试设备和环境的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
普通卧式车床精度检验项目。
检验方法及公差
·
现以卧式车床为例说明对其某些项目的检验。
实验一．主轴的精度检验根据车床精度标准，
主轴几何精度检验共有5项内容。
1)主轴的轴向窜动。
在主轴内锥孔中插入一短检验棒，在检验棒端部中心孔内置一钢球，千分表的平测头顶在钢球上(见表9-6G4检验方法简图)对主轴作用一进给力F，旋转主轴，千分表读数的最大差值就是主轴的轴向窜动误差。
在机床上加工工件时，主轴的轴向窜动误差会引起工件端面的平面度和螺纹的螺距误差及工件的外圆表面的粗糙度误差。
2)主轴轴肩支承面的端面圆跳动。
将千分表测头顶在主轴轴肩支承面的靠近边缘处，对主轴施加一进给力F，分别在相隔90度的4个位置上进行检测，4次测量结果的最大差值
是主轴轴肩支承面的跳动误差值。
用卡盘夹持工件加工时，主轴轴肩支承面的跳动误差会引起加工面与基准面的同轴度误差、端面与内、外圆轴线的垂直度误差。
3)主轴定心轴颈的径向圆跳动(见表9-6G5检验方法简图)。
将千分表测头垂直顶在定心轴颈的圆锥表面或圆柱表面上，对主轴施加进给力F，旋转主轴进行检验。
千分表读数最大差值就是主轴定心轴颈的径向圆跳动误差值。
用卡盘加工工件时，主轴定心轴径的径向圆跳动误差会引起圆度误差和加工面与基准面的同轴度误差，多次装夹则会引起加
工件各个表面轴线的同轴度误差，钻、扩、铰孔时，会
使孔径扩大。
4)主轴锥孔轴线的径向圆跳动(见表9-6G6检验方法简图)。
在主轴锥孔中插入一检验棒，将千分表测头顶在检验棒的外圆柱表面上。
旋转主轴，在靠近主轴端部的a处和距离主轴端面不超过300mm的b处分别进行检测与计算。
千分表读数的最大差值就是主轴轴线的径向圆跳动误差。
为了消除检验棒自身误差对检验的影响，可将检验棒拨出相对主轴转过90。
，再次插入测量。
重复4次，取4次测量结果的平均值作为该项目的几何精度检验误差值。
用两顶尖装夹工件加工外圆时，主轴锥孔轴线的径向圆跳动会引起工件的圆度误差和外圆与顶尖孔的同轴度误差，多次装夹工件会引起加工各表面轴线之间的同轴度误差。
5)主轴轴线对溜板移动的平行度(见表9-6G7检验方法简图)。
在主轴锥孔中插入300ram长检验棒，将两个千分表固定在刀架溜板上，测头分别顶在检验棒的上母线a和侧线线6处(或用一个测量表分两次在o、b处检验)。
移动溜板，千分表的最大读数差值即为测量结果。
为消除检验棒误差的影响，将主轴回转180。
再检验一次，两次结果的代数平均值为平行度误差值。
用卡盘装夹工件车削时，主轴轴线对溜板移动在垂直平面内的平行度误差使工件产生圆柱度误差，在水平面内的平行度误差会使工件产生锥度误差。
实验二床身导轨的精度检验
1．床身导轨的精度检验机床导轨精度包括导轨在垂直平面内的直线度和导轨应在同一个平面内两个内容。
检验前应再次对机床的水平进行复查和精调。
床身导轨的几何精度检验如图9．4所示。
(1)床身导轨在垂直平面内的直线度：将框式水平仪纵向放置在溜板上靠近前导轨处(见图9-4位置a)，从刀架靠近主轴箱右端位置开始，自左向右每隔250ram测量一次，并记录读数，选择适当的比例，以导轨长度为横坐标，以水平读数刻度为纵坐标，作出导轨在垂直平面内的直线度曲线。
然后根据曲线计算出全长上的直线度误差和250ram长度上的局部误差。
图9．4床身导轨的几何精度检验
例用0．02／1000的框式水平仪测量2000ram长的车床导轨，溜板每移动250ram测量一次，水平仪测量结果依次是0、+1．3、+0．9、+1．9、0、一0．8、一1．4、一1．1，（相对值）根据以上读数绘出曲线，如图9．5所示（绝对值）。
1)导轨全长直线度误差。
以曲线二端点OH的连接直线为基准，取曲线到基准直线纵坐标中最大的正值d，(DD’段)与最大的负值占：(AA’段)的绝对值之和，作为导轨全长的直线度误差。
，即
直线度误差=DD’×0．02／1000×250+AA’×0．02／1000×250 =(DD’+AA’)×0．02／1000×250
=[(4.1-0.8×4/8)+0.8×1/8]×0.02/1000 ×250 =0.019
图9—5导轨在垂直平面内的直线度曲线
2)局部直线度误差。
取曲线上任意两点相对于基准直线OH 的纵坐标值差的最大值为导轨的局部直线误差，即
局部直线误差=(DD’一CC’)×0．02／1000×250
=[(4．1—0．8×4／8)一(2．2—0．8×3／8)]×0．02／1000×250 =0．009
3)分析与评定。
根据以上检测与计算可知，该导轨在局部长度250mm测量长度上的直线度系局部超差。
误差虽然小于公差值，但标准只允许中凸，而本例局部出现中凹，并且是在靠近主轴箱的一侧，在该区段的导轨使用磨损最大，刀具在纵向进给过
程中的刀尖高低变化会引起工件圆柱度误差，所以评定全长直线度也不合标准。
(2)床身导轨在同一平面内：水平仪横向放置在溜板上(见图9．4位置b)，纵向等距离移动溜板，记录溜板在每一位置时的水平仪读数。
水平仪在全部测量长度上的最大代数量即为导轨在同一平面内的误差，该误差导致刀尖的径向摆动，同样使工作产生圆柱度误差。
